NÁVOD K OBSLUZE Quava Vermeiren

1. Tento výrobek 135

2. Před použitím 136

2.1. Určené použití a indikace 136
2.2. Bezpečnostní pokyny a příslušná rizika 137
2.3. Symboly na chodítku 138
2.4. Při dodávce 139
2.5. Přeprava a skladování 139

3. Montáž/demontáž a nastavení 140

3.1. Montáž úložné tašky 140
3.2. Montáž/demontáž opěrky zad 140
3.3. Nastavení výšek 141

4. Použití chodítka 142

4.1. Brzdový systém 142
4.2. Složení a rozložení 143
4.3. Přejíždění obrubníků 145
4.4. Posazení, zvednutí se a chození 145

5. Údržba 146

5.1. Čištění 146
5.2. Dezinfekce 146
5.3. Kontrola / servis / opravy 147
5.4. Znovupoužití výrobku 147
5.5. Likvidace 148
5.6. Záruka 148

6. Technické údaje 148

Předmluva

CS

Blahopřejeme! Nyní jste vlastníkem chodítka Vermeiren!

Děkujeme za vaši důvěru ve výrobky společnosti Vermeiren. Tento návod slouží k tomu, aby vám pomáhal s použitím tohoto chodítka a jeho provozních možností. Řádně si jej přečtěte; pomůže vám seznámit se s provozem, schopnostmi a omezeními tohoto chodítka.

Máte-li po přečtení tohoto návodu nějaké dotazy, obrat'te se bez obav na svého odborného prodejce. Rád vám pomůže.

Důležitá poznámka

Aby byla zajištěna vaše bezpečnost a prodloužena životnost tohoto výrobku, věnujte mu řádnou péči a nechávejte jej pravidelně kontrolovat a opravovat.

Tento návod obsahuje nejnovější verzi produktu. Společnost Vermeiren má právo provádět změny tohoto typu výrobku, aniž by byla povinna upravit nebo nahradit podobné výrobky, které již byly dodány.

Obrázky výrobku slouží pouze k upřesnění pokynů. Detaily výrobku na obrázcích se mohou od daného výrobku lišit.

Dostupné informace

Nejnovější verzi následujících informací vždy naleznete na našich webových stránkách http://www.vermeiren.com/. Tyto webové stránky pravidelně navštěvujte pro případné aktualizace.

Osoby se zrakovým postižením si mohou stáhnout elektronickou verzi tohoto návodu, kterou jim může přečíst softwarová aplikace text-to-speech.

	Návod k obsluzePro uživatele a odborného prodejce
	Servisní příručka pro chodítkaPro odborného prodejce
	Prohlášení o shodě (ES)

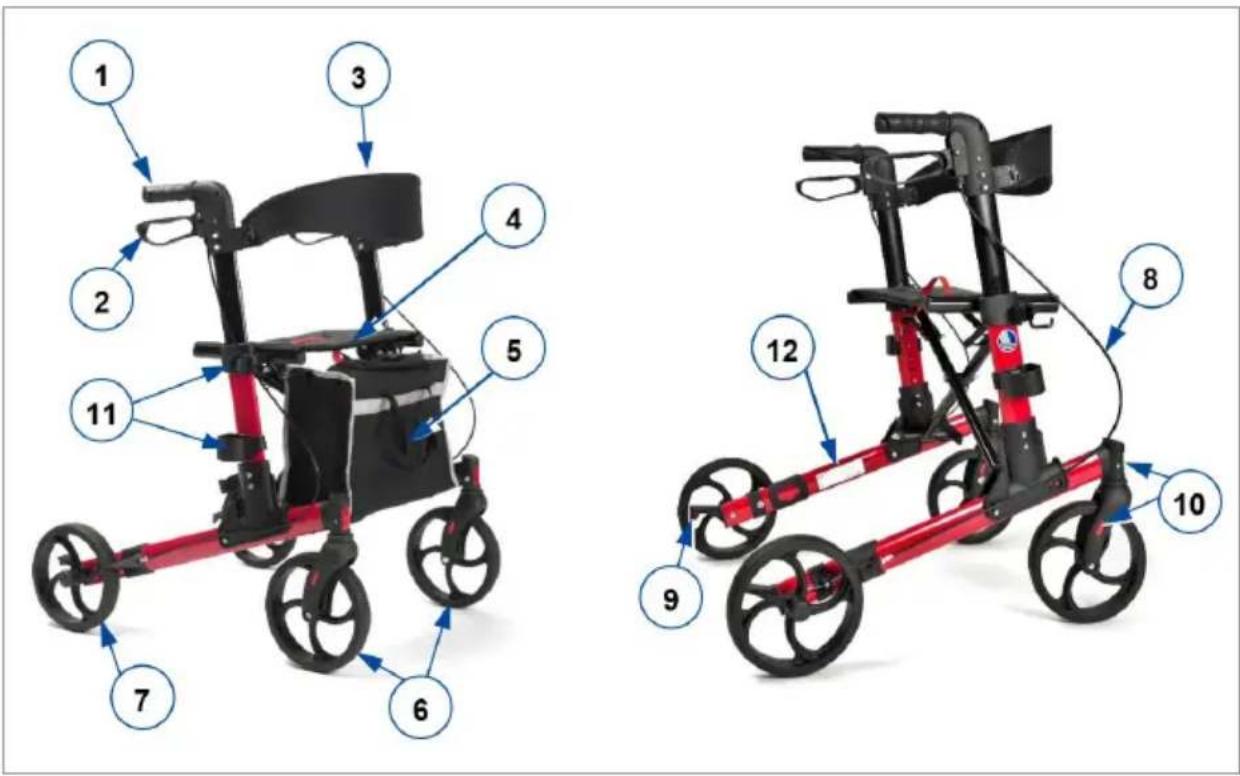

1. Tento výrobek

CS

1. Madla
2. Brzdová páka
3. Zádová opěrka
4. Sedadlo
5. Úložná taška
6. Přední kola
7. Zadní kola
8. Brzdový kabel
9. Zvedací páka
10. Reflektory
11. Držák hůlky
12. Identifikační štítek

2. Před použitím

2.1. Určené použití a indikace

• Tento výrobek je zdravotnický zařízení.
• Indikace a kontraindikace: Chodítko je určeno jako podpora funkce nohou při chůzi a každodenních činnostech. Nepoužívejte chodítko, máte-li jiná fyzická omezení, jež mohou způsobit jeho nebezpečné použití, jako jsou slabé ruce, poruchy rovnováhy, zhoršené vidění, ztráta končetin apod.
• Chodítko je navrženo a vyrobeno výhradně k použití jako pomůcka při chůzi pro jednu osobu o maximální váze 136 kg.
• Chodítko kompenzuje absenci přiměřené podpory nohou tím, že se osoba opírá o chodítko či pohybuje s ním pomocí horních končetin nebo hrudníku. Chodítko poskytuje lepší stabilitu, podporu a bezpečnost při chůzi.
• Chodítko lze používat doma i venku.
• Není určeno pro přepravu zboží anebo více lidí než jednoho uživatele. Není také určen k použití jako přepravní pomůcka vsedě.
• Smí se používat pouze na povrchu, kde se všechna čtyři kola dotýkají země. Chodítko nepoužívejte na skalnatém, nerovném či písčitém povrchu nebo na strmým místech. Chodítko může být nestabilní. Pro chůzi s chodítkem hledejte rovné stabilní plochy a zkosené obrubníky.
• Záruka na tento výrobek je založena na běžném použití a údržbě, jak je to popsáno v tomto návodu. V případě poškození výrobku způsobeného nesprávným použitím či absencí údržby tato záruka zanikne.
• Ověřte si všechny technické detaily a omezení chodítka v odst 6..

2.2. Bezpečnostní pokyny a příslušná rizika

CS

POZOR

Riziko zranění

- Přečtěte si pokyny v tomto návodu a postupujte podle nich. Jinak se můžete zranit nebo se váš výrobek může poškodit.

Při použití mějte na paměti následující obecná upozornění:

• Ověřte, zda kamínky či jiné předměty neblokují kola chodítka.
• Než použijete chodítko jako pomůcku k postavení se ujistěte, že jsou obě brzdové páčky v režimu parkování. Jakmile se pohodlně a stabilně postavíte, můžete parkovací brzdy odblokovat.
• Během chůze mějte obě ruce stále na rukojetích.
• Mějte na paměti, že některé části chodítka mohou být velmi teplé či studené vlivem okolní teploty, slunečního záření, topných těles atd. Buděte opatrní při dotýkání.
• Před každým použitím ověřte, zda jsou nastavení výšek rádně zajištěna, viz odst. 3.3..
• Nedržte se rukojetí mokrýma rukama. Jinak může dojít k uklouznutí úchopu a ztrátě vaší rovnováhy.
• Nechod'te s chodítkem v silničním provozu. Chod'te vždy po chodníku.
• Dbejte na pokyny týkající se údržby a servisu. Výrobce neodpovídá za škody způsobené nesprávným servisem / péčí o výrobek.

Jakýkoli závažný incident [MDR (EU) 2017/745 §2 (65)], k němuž došlo ve spojitosti s tímto zařízením, musí být oznámen jeho výrobci a příslušnému orgánu členského státu, ve kterém je uživatel anebo pacient etablován.

Mějte na paměti, že chodítko může rušit některé typy systémů proti krádeži v závislosti na použitém nastavení. To může způsobit spuštění alarmu v obchodu.

2.3. Symboly na chodítku

i Identifikační štítek se nachází na levé zadní noze na vnitřní straně rámu

	Max. hmotnost uživatele v kg
	Typové označení
	Katalogové číslo
	Sériové číslo
	Zdravotnické zařízení
	Výrobce
	Datum výroby
	Prohlášení o shodě
	Pozor: důležité informace
	Doporučení prostudovat příručku

2.4. Při dodávce

CS

Rozbalte výrobek a ověřte, zda jde o kompletní dodávku. Musí obsahovat následující položky:

• Rám chodítka se sedátkem, 4 kola, 2 brzdové systémy a 2 nastavitelné rukojeti
• Úložná taška
• Držák hůlky
• Zádová opěrka
  • Návod

Ověřte, zda výrobek nebyl poškozen přepravou. Zjistíte-li po dodání jakékoli škody, obraťte se na dopravce.

2.5. Přeprava a skladování

Při přepravě a skladování chodítka postupujte podle technických specifikací v odst. 6.. Ověřte, že bude chodítko skladováno v suchu.

Chodítko dostatečně zakryjte pro ochranu před korozí a cizími tělesy (např. slaná voda, mořský vzduch, písek, prach).

Aby se chodítko nepoškodilo, ověřte, že na něm nejsou skladovány ani o něj opřeny žádné předměty.

Pokud byl obal vašeho výrobku při dodání poškozen, (neúmyslně) otevřen nebo ovlivněn okolními podmínkami (vlhkost, teplo,...), zkontrolujte, že nedošlok poškození žádné části výrobku. V případě pochybností se obrat'te na svého specializovaného prodejce.

3. Montáž/demontáž a nastavení

POZOR

Riziko zranění

- Mějte prsty, přezky, šperky a oděvy vždy mimo skládací mechanismus.

3.1. Montáž úložné tašky

POZOR

Riziko pádu nebo překlopení

- Nákupní tašku nepřeplňujte.

Maximální nosnost úložné tašky naleznete v §6..

Nákupní taška je určena k upevnění na háčky pod sedátkem. Za tímto účelem je taška vybavena dvěma oky, tj. jedním na každé straně.

3.2. Montáž/demontáž opěrky zad

POZOR

Nebezpečí pádu

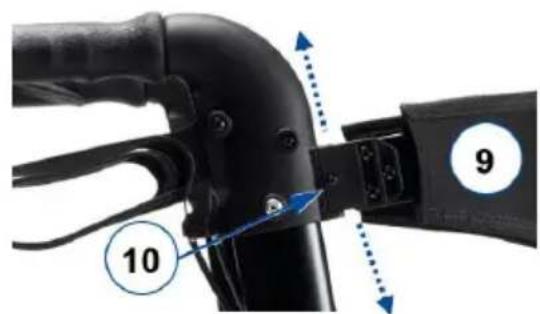

- Před použitím sedadla se ujistěte, že je zádový pás (9) dobře upevněn k rámu. Zkontrolujte řádné utažení všech šroubů, svorníků a matic pásu (9).

Pás a držák lze jednoduše upevnit zasunutím jeho koncovek do drážek na vyčnívajících částech na rámu, viz obrázek. Zatlačte dolů až na dno a utáhněte šroub (10).

Chcete-li pás odebrat, povolte šroub a vysuňte koncovky nahoru, až se uvolní z drážek.

10 9

CS

3.3. Nastavení výšek

POZOR

Riziko pádu nebo překlopení

• Před použitím chodítka madla pevně utáhněte.
• Nepřekračujte minimální nebo maximální nastavení uvedené na rukojetích. Váš chodítko již nebude stabilní.

POZOR

Riziko poškození

- Nevytahujte rukojeti příliš vysoko, aby nedošlo k poškození brzdového kabelu.

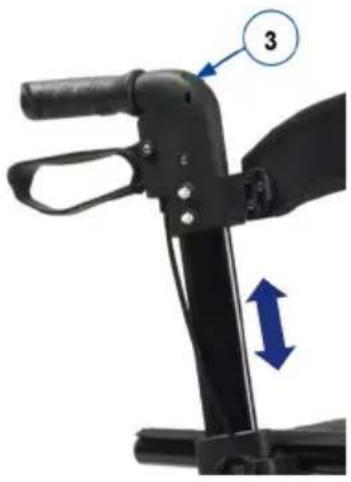

U chodítka můžete nastavovat výšku seřízením rukojetí:

1. Uved'te chodítko do parkovacího režimu, viz odst. 4.1..
2. Stiskněte a podržte tlačítko nastavení (3) na rukojeti.
3. Nastavte výšku rukojeti jejím zdvižením či snížením (6 různých poloh: v krocích). Uvolněním tlačítka (3) zamkněte nastavení výšky.
4. Tažením rukojeti nahoru a stisknutím dolů ověřte, že je zamknuta.
5. Nastavte druhou rukojeť stejným způsobem. Ověřte, že mají obě rukojeti stejnou výšku.

Když se postavíte vzpřímeně, madla by měla být ve výšce vašich zápěstí. Nechte ruce volně viset.

- Pro zajištění bezpečnosti zkontrolujte funkci brzd. Stav brzdového systému ovlivňuje opotřebení, olej a jiné znečištění zadních kol a brzdného mechanismu.

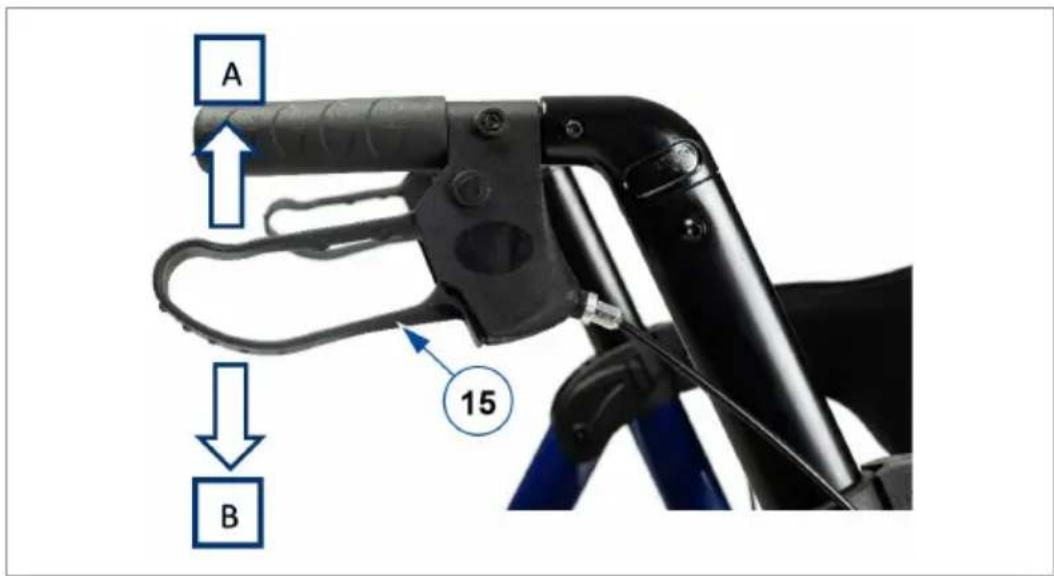

Chodítko je vybaveno brzdami ovládanými dvěma brzdovými pákami (15). Brzdové páčky lze používat ve dvou brzdných režimech: jízdní brzdy a parkovací brzdy.

POZOR

Riziko poškození

- Při použití jízdních brzd na chodítko příliš netlačte. Jinak dojde k poškození pneumatik či brzd.

Chcete-li použít jízdní brzdy, vytáhněte obě brzdové páčky (15) zároveň nahoru [A] mačkavým pohybem. Pro ukončení brždění uvolněte brzdové páky.

Chcete-li použít parkovací brzdy, stiskněte obě brzdové páčky (15) dolů do zamknuté polohy [B]. Vždy použijte obě parkovací brzdy současně. Pro ukončení režimu parkování vytáhněte obě brzdové páky zároveň nahoru.

CS

A B 15

4.2. Složení a rozložení

POZOR

Nebezpečí skřípnutí

- Mějte prsty, přezky, šperky a oděvy vždy mimo skládací mechanismus.

POZOR

Nebezpečí pádu

- Zkontrolujte, zda je chodítko zcela rozevřeno a jeho rám uzamknut.

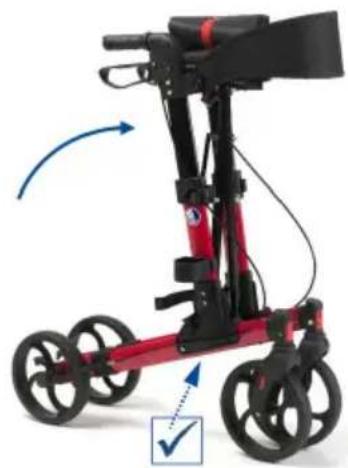

4.2.1. Rozložení chodítka

1. Umístěte chodítko všemi čtyřmi koly na podlahu a s rukojeťmi před sebou.

2. Zdvihněte obě rukojeti do zcela svislé polohy a rozložte je od sebe.

Před rozložením sedátka zajistěte, aby byly rukojeti zcela vzpřímené: plastový držák se musí nacvaknout na spodní rámovou trubku. Pokud tomu tak není, nelze rám úplně rozložit. Jde-li o tento případ, opětovným tahem za sedátko složte rám a zopakujte krok 2.

1. Zatlačte oběma rukama dolů na strany sedátka. Tlačte na trubky rámu, dokud nedojde k zamknutí rámu, které je indikováno kliknutím.
2. Zkontrolujte uzamknutí rámu tím, že stisknete rukojeti k sobě.
3. Nastavte výšku tlačných madel na potřebnou hodnotu, viz odst. 3.3..

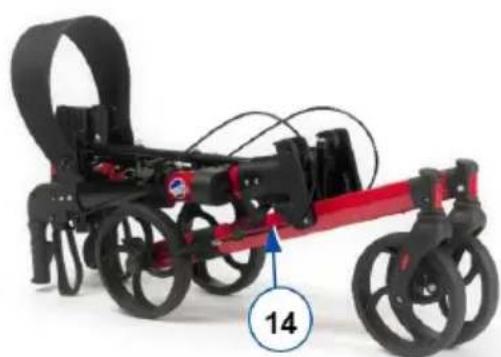

4.2.2. Složení chodítka

1. Odeberte hůlku a nákupní tašku.
2. Vytáhněte sedadlo nahoru za pásek.
3. Složte rám stisknutím rukojetí k sobě.
4. Když je rám ve své nejmenší poloze, přesuňte rukojeti dolů.
5. Omotejte pásek (14) kolem horní a dolní části rámu. Popruh protáhněte přezkou a zapněte suchým zipem.

4.3. Přejíždění obrubníků

CS

POZOR

Nebezpečí pádu

- Na obrubník jezděte kolmo, oběma předními koly zároveň. Mějte chodítko těsně u těla.

Pro snadnější zdolávání malých překážek, jako jsou obrubníky, je chodítko vybaveno naklápěcí pomůckou na dvou zadních kolech.

1. Zajistěte, abyste stáli stabilně a přitom drželi obě rukojeti.
2. Jednou nohou šlápněte na zvedací páku (21) a tím zvedněte přední kola.
3. Udržujte chodítko v této poloze pomocí rukojetí a pomalu jděte dopředu, až se přední kola dostanou na obrubník.
4. Nyní zvednutím rukojetí a pohybem dopředu dostaňte na obrubník i zadní kola.
5. Když stojí chodítko stabilně, můžete přejít na obrubník i vy.

4.4. Posazení, zvednutí se a chození

POZOR

Nebezpečí pádu

• Před posazením ověřte, že jsou obě brzdové páčky v parkovací poloze, viz §4.1.. Nechte brzdové páčky v této poloze, dokud nezačnete znovu chodit. Nohama pohybujte mezi zadními koly.

• Nepohánějte chodítko vsedě.

• Stiskněte obě brzdové páčky dolů do parkovací polohy.

• Zatímco se opíráte o rukojeti, otočte se a posad'te se na sedadlo.
• Chcete-li se znovu postavit, opřete se o rukojeti a otočte se.
• Pro použití jízdních brzd vytáhněte obě brzdové páčky nahoru.
• Uvolněte brzdové páčky, jděte dopředu a mějte přitom chodítko těsně u těla.

5. Údržba

i Pravidelná péče zajistí, že bude chodítko udržováno v dokonale funkčním stavu. Návod k údržbě naleznete na webových stránkách společnosti Vermeiren: www.vermeiren.com.

5.1. Čištění

K čištění chodítka použijte měkký vlhký hadřík a vlažnou vodu s jemným mýdlem pro domácí účely. Předcházejte namočení. K čištění nepoužívejte abrazivní čisticí prostředky.

5.2. Dezinfekce

POZOR

Riziko poškození

- Dezinfekci mohou provádět pouze kvalifikované osoby. Porad'te se se svým prodejcem.

K čištění chodidla použijte měkký navlhčený hadřík a vlažnou vodu s jemným dezinfekčním prostředkem pro domácnost.

5.3. Kontrola / servis / opravy

CS

Předpokládaná životnost vašeho chodítka je 5 let. Životnost chodítka je ovlivněna jeho používáním, skladováním, údržbou, servisem a čištěním.

Před opětovným použitím chodítka je třeba zkontrolovat následující body:

• Kompletnost.
• Skládací mechanismus: správná funkce.
• Šrouby a matice: pevně dotažené.
• Brzdy: správná funkčnost.
• Kola (stabilita, vedení stopy, upevňovací šrouby).
• V případě pravidelného kontaktu s drátky, vlasy či jinými nečistotami se mohou kola zablokovat. Pravidelně kontrolujte, zda se kola volně otáčejí a zda jsou v dobrém stavu.
• Rám (deformace, stabilita, připojení).
• Rukojeť (bezpečné zamknutí systému nastavení výšky, dobrá podpěra rukojetí).
• Sedadlo, opěradlo a úložná taška (opotřebení či poškození).

Váše chodítko je vyrobeno z hliníkových a plastových součástí.

Doporučujeme, abyste nechali výrobek zkontrolovat alespoň jednou ročně. Četnost servisu však závisí na frekvenci a intenzitě použití výrobku. Porad'te se s odborným prodejcem a dohodněte vhodné servisní intervaly.

Opravy a výměny smějí provádět pouze vyškolené osoby. Přitom je třeba používat pouze originální náhradní díly společnosti Vermeiren.

Využívejte služby nabízené vaším specializovaným prodejcem. Bude velmi rád, když vám pomůže s jakýmkoli servisem a opravami.

5.4. Znovupoužití výrobku

Před každým dalším použitím nechte chodítko dezinfikovat, zkontrolovat a opravit podle pokynů v odst. 5.1. a odst. 5.2..

5.5. Likvidace

Po skončení životnosti musí být chodítko zlikvidováno podle místní legislativy pro životní prostředí. Nejlepším způsobem likvidace je rozebrání chodítka pro usnadnění přepravy recyklovatelných součástí.

5.6. Záruka

Záruka na tento výrobek se řídí všeobecnými podmínkami platnými v dané zemi.

6. Technické údaje

Technické údaje uvedené níže platí pouze pro toto lůžko při standardních nastaveních a optimálních podmínkách okolí. Během používání berte tyto údaje v úvahu.

Značka Vermeiren
Skupina produktů Chodítko
Typ Quava
Popis Rozměry
Hmotnost uživatele 136 kg
Maximální váha obsahu tašky 5 kg
Celková délka 710 mm
Délka ve složeném stavu 910 mm
Celková šířka 655 mm
Šířka při složení 280 mm
Celková výška 830 - 955 mm
Složená výška 340 mm
Výška rukojetí 830 - 955 mm
Doporučená výška těla	1650 - 1950 mm
Vzdálenost mezi rukojeťmi	490 mm
Výška sedadla	540 mm
Šířka sedadla	450 mm
Právo na technické změny vyhrazeno. Tolerované odchylky +- 15 mm / 1,5 kg / 1,5°
Hloubka sedadla 225 mm
Celková hmotnost- bez košíku a opěradla	6,85 kg6,2 kg
Průměr zadního kola 200 x 35 mm
Brzdy Jízdní a parkovací brzdy
Šířka otáčení 895 mm
Provozní teplota +5°C - +41°C
Vlhkost při skladování a používání 30% - 70%
Právo na technické změny vyhrazeno. Tolerované odchylky +- 15 mm / 1,5 kg / 1,5°
