MANUALE UTENTE Quava Vermeiren
MANUALE DI ISTRUZIONI
2. Prima dell'uso 81
2.1. Uso previsto e indicazioni 81
2.2. Istruzioni di sicurezza e rischi applicabili 82
2.3. Simboli presenti sul deambulatore 83
2.4. Alla consegna 84
2.5. Spedizione e magazzinaggio 84
3. Montaggio/smontaggio e regolazioni 85
3.1. Montaggio della borsa portaoggetti 85
3.2. Montaggio/smontaggio dello schienale 85
3.3. Regolazioni dell'altezza 86
4. Uso del deambulatore 87
4.1. Sistema frenante 87
4.2. Chiusura / Apertura 88
4.3. Affrontare i cordoli 90
4.4. Sedersi, alzarsi in piedi e camminare 91
5. Manutenzione 91
5.1. Pulizia 91
5.2. Disinfezione 92
5.3. Ispezione / assistenza / riparazioni 92
5.4. Utilizzi successivi 93
5.5. Smaltimento 93
5.6. Garanzia 93
6. Specifiche tecniche 94
Premessa
Congratulazioni Ora possiede un deambulatore Vermeiren!
Grazie per la fiducia accordata ai prodotti Vermeiren. Questo manuale viene fornito come supporto per l'uso del deambulatore e delle sue opzioni operative. Leggerlo attentamente, in quanto aiuta a familiarizzarsi con il funzionamento, le prestazioni e le limitazioni del deambulatore.
Per eventuali ulteriori domande successive alla lettura di questo manuale, rivolgersi al proprio rivenditore specializzato, che sarà lieto di fornire un supporto.
Nota importante
Per garantire la propria sicurezza e prolungare la durata del prodotto, trattarlo con cura e farlo controllare e/o sottoporlo a manutenzione con regolarità.
Questo manuale rispecchia gli sviluppi più recenti del prodotto. Vermeiren si riserva il diritto di introdurre modifiche di questo tipo di prodotto senza alcun obbligo di adattare o sostituire i prodotti analoghi consegnati in precedenza.
Le immagini del prodotto vengono utilizzate per chiarire le istruzioni. I dettagli del prodotto mostrato possono essere diversi da quelli del prodotto in uso.
Informazioni disponibili
Sul sito Web di Vermeiren, all'indirizzo http://www.vermeiren.com/, è sempre disponibile la versione più recente delle informazioni indicate di seguito. Visitare con regolarità tale sito per verificare l'esistenza di eventuali aggiornamenti.
Le persone ipovedenti possono scaricare la versione elettronica di questo manuale e farlo leggere da un software applicativo di sintesi vocale.
 | Manuale di istruzioniPer l'utente e il rivenditore specializzato |
 | Manuale di assistenza per le deambulatoriPer il rivenditore specializzato |
 | Dichiarazione di conformità CE |

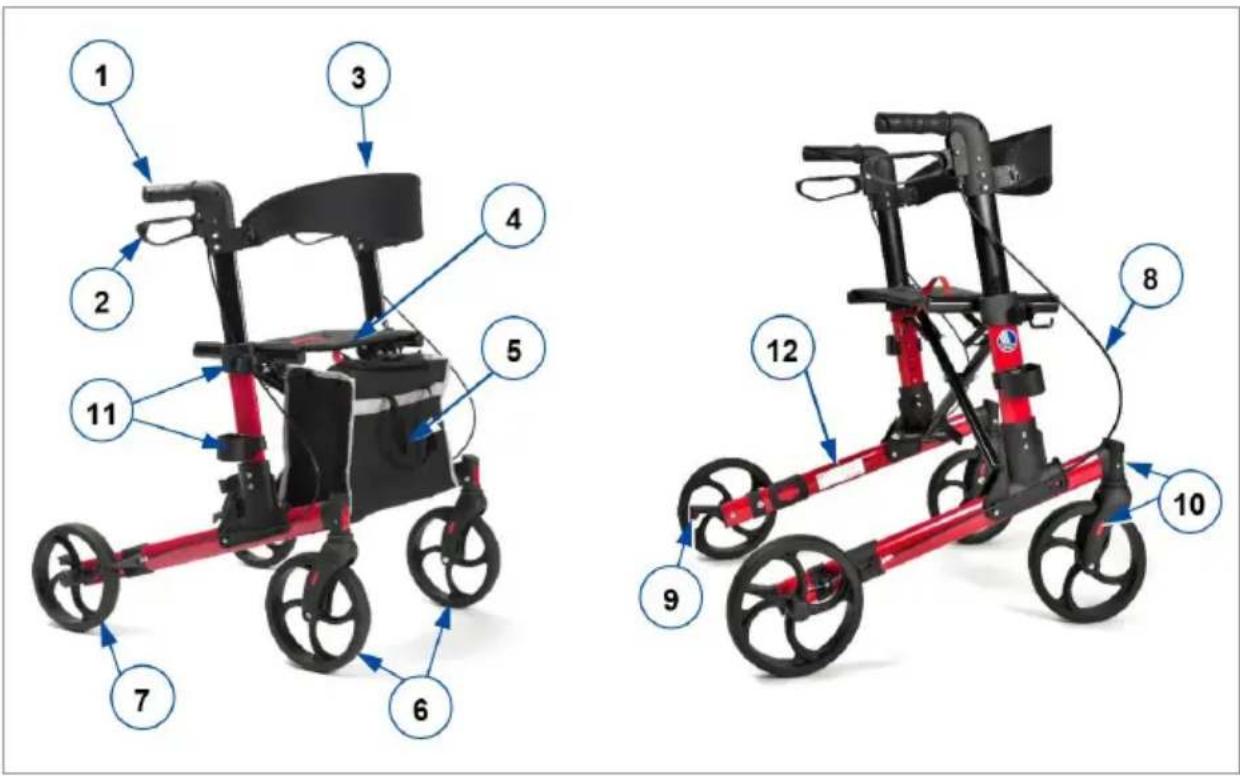

1. Il prodotto
- Impugnature
- Leva del freno
- Schienale
- Sedile
- Borsa portaoggetti
- Ruote anteriori
- Ruote posteriori
- Cavo del freno
- Leva di inclinazione
-
Riflettori
-
Supporto per bastone da passeggio
-
Targhetta di identificazione
2. Prima dell'uso
IT
2.1. Uso previsto e indicazioni
• L'ausilio e' un prodotto medicale.
- Indicazioni e controindicazioni: Il deambulatore è studiato per supportare il funzionamento delle gambe durante la deambulazione e le attività quotidiane. Non utilizzarlo se si soffre di altre limitazioni fisiche, come debolezza delle braccia, disturbi dell'equilibrio e così via, vista compromessa, perdita degli arti, in grado di causare un uso non sicuro del deambulatore.
- Il deambulatore è progettato e realizzato esclusivamente per l'uso come ausilio per la deambulazione di una sola persona di peso non superiore a 136 kg.
- Il deambulatore compensa l'assenza di un sostegno adeguato da parte delle gambe dell'utente, che deve appoggiarsi o spostarsi con esso servendosi degli arti superiori o del busto. Il deambulatore offre un maggior livello di stabilità, supporto e sicurezza durante la deambulazione.
- È possibile utilizzare il deambulatore al coperto e all'aperto.
- Esso non è destinato al trasporto di merci e/o di persone in più oltre all'utente. Inoltre, non deve essere utilizzato come ausilio per il trasporto da seduti.
- Esso deve essere utilizzato soltanto su superfici sulle quali tutte le quattro ruote tocchino il suolo. Non utilizzare il deambulatore su terreni pietrosi, irregolari o sabbiosi, o in punti con una forte inclinazione. Il deambulatore può diventare instabile. Per camminare con il deambulatore, scegliere aree pianee stabili e cordoli smussati.
- La garanzia del prodotto presuppone un uso e una manutenzione normali del medesimo, come descritti in questo manuale. I danni al prodotto dovuti a uso improprio o manutenzione carente causano la decadenza della garanzia.
- Verificare tutti i dettagli tecnici e le limitazioni del deambulatore nel §6..
2.2. Istruzioni di sicurezza e rischi applicabili
TTENZIONE
Rischio di lesioni
- Leggere e osservare le istruzioni contenute in questo manuale. In caso contrario, è possibile ferirsi o danneggiare il prodotto.
Durante l'uso, tenere presenti le seguenti avvertenze generali:
- Verificare che nessuna pietra o altro oggetto blocchi le ruote del deambulatore.
- Prima di utilizzare il deambulatore come ausilio per alzarsi in piedi, accertarsi che entrambe le leve dei freni si trovino in posizione di parcheggio. È opportuno sbloccare i freni di parcheggio soltanto una volta che si sia in piedi in modo confortevole e stabile.
• Durante la deambulazione, tenere entrambe le mani sulle impugnature. - Non dimenticare che alcune parti del deambulatore possono diventare molto calde o fredde a causa della temperatura ambiente, della radiazione solare e di dispositivi di riscaldamento. Prestare attenzione quando si tocca la carrozzina.
- Prima di ogni utilizzo, verificare che le regolazioni dell'altezza siano saldamente bloccate; vedere il §3.3..
- Non afferrare le impugnature con le mani bagnate. In caso contrario si possono perdere la presa e l'equilibrio.
- Non utilizzare il deambulatore nel traffico. Rimanere sempre sul marciapiede.
- Prendere nota delle istruzioni per la cura e la manutenzione. Il produttore declina ogni responsabilità per danni dovuti a errori di manutenzione/cura.
Qualsiasi incidente grave [MDR (UE) 2017/745 §2 (65)] che si sia verificato in relazione al dispositivo deve essere segnalato al produttore e all'autorità competente dello Stato membro in cui risiede l'utente e/o il paziente.
Prestare attenzione alla possibilità che il deambulatore può interferire con alcuni tipi di sistemi antifurto, a seconda delle impostazioni utilizzate. Ciò può fare scattare l'allarme dei negozi.
2.3. Simboli presenti sul deambulatore
IT
La targhetta di identificazione è situata sulla gamba posteriore sinistra, sul lato interno del telaio
 | Peso massimo dell'utente, in kg |
 | Indicazione del modello |
 | Codice prodotto |
 | Numero di serie |
 | Dispositivo medico |
 | Produttore |
 | Data di produzione |
 | Dichiarazione di conformità |
 | Attenzione: informazioni importanti |
 | Si consiglia di leggere il manuale |
2.4. Alla consegna
Disimballare il prodotto e verificare che sia completo. Devono essere presenti i seguenti articoli:
- Telaio del deambulatore con sedile, 4 ruote, 2 sistemi frenanti e 2 impugnature regolabili
• Borsa portaoggetti - Supporto per bastone da passeggio
- Schienale
- Manuale
Verificare che il prodotto non presenti danni dovuti al trasporto. Se si rilevano danni dopo la consegna, rivolgersi al trasportatore.
2.5. Spedizione e magazzinaggio
La spedizione e il magazzinaggio del deambulatore devono avvenire come indicato nelle specifiche tecniche riportate nel §6.. Avere cura di immagazzinare il deambulatore in un luogo asciutto.
Fornire una copertura o un imballaggio sufficienti a proteggere il deambulatore da ruggine e corpi estranei (ad esempio acqua salata, aria di mare, sabbia e polvere).
Per evitare danni, accertarsi che sul deambulatore, o contro il medesimo, non sia immagazzinato alcun oggetto.
Se al momento della consegna l'imballaggio del prodotto è stato danneggiato, aperto (involontariamente) o alterato da condizioni ambientali (umidità, calore...), verificare l'integrità del dispositivo. In caso di dubbio, contattare il proprio rivenditore specializzato.
3. Montaggio/smontaggio e regolazioni
IT
TTENZIONE
Rischio di lesioni
- Tenere dita, fibbie, gioielli e indumenti lontani dal meccanismo di piegatura.
3.1. Montaggio della borsa portaoggetti
TTENZIONE
Rischio di caduta o di ribaltamento
• Non sovraccaricare la borsa portaoggetti.
Il peso massimo che la borsa è in grado di trasportare è riportato nel §6..
La borsa per gli acquisti deve essere montata sui ganci situati sotto il sedile. A tale scopo, essa è dotata di due anelli, uno su ciascun lato.

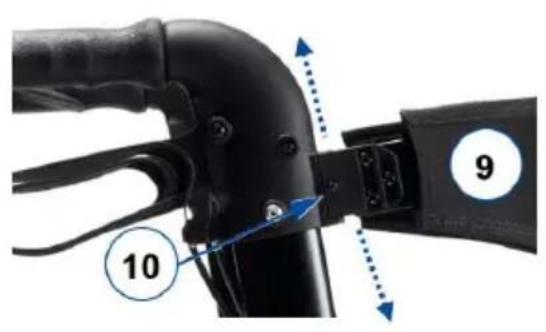

3.2. Montaggio/smontaggio dello schienale
TTENZIONE
Rischio di caduta
- Prima di utilizzare il sedile, assicurarsi che la fascia dello schienale (9) sia ben fissata al telaio. Verificare che tutte le viti, i bulloni e i dadi della fascia (9) siano ben serrati.
È possibile montare facilmente la fascia e il supporto spingendone la base sulla parte sporgente del telaio; vedere la figura. Spingere verso il basso fino al fondo e stringere la vite (10).
Per smontare i componenti, allentare la vite e farne scorrere nuovamente la base verso l'alto fino a quando si sfila dal supporto.
TTENZIONE
Rischio di caduta o di ribaltamento
- Fissare saldamente le maniglie prima di utilizzare il rollator.
• Non superare la regolazione minima o massima indicata sulle impugnature. Il deambulatore non è più stabile.
TTENZIONE
Rischio di danni
- Non tirare troppo in alto le impugnature, per evitare di danneggiare il cavo del freno.

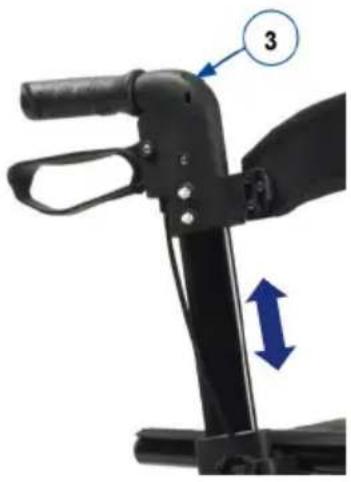

È possibile variare l'altezza del deambulatore regolando le impugnature:
- Portare il deambulatore nella modalità di parcheggio; vedere il §4.1..
- Tenere premuto il pulsante di regolazione (3) presente sulla maniglia.
- Regolare l'altezza dell'impugnatura sollevandola o abbassandola (6 posizioni distinte a passi successivi). Rilasciare il pulsante (3) per bloccare la regolazione dell'altezza.
- Tirare verso l'alto l'impugnatura e spingerla verso il basso per verificare che sia bloccata.
- Regolare l'altra impugnatura allo stesso modo. Verificare che le impugnature si trovino entrambe alla stessa altezza.
i Quando sono diritte, le impugnature devono trovarsi all'altezza dei polsi. Lasciare pendere le braccia.
4. Uso del deambulatore
4.1. Sistema frenante
ATTENZIONE
Rischio di caduta
- Per garantire la propria sicurezza, verificare il funzionamento dei freni. Le condizioni del sistema frenante sono influenzate dalla presenza di usura, olio e altri contaminanti sulle ruote posteriori e sul meccanismo di frenata.
Il deambulatore è dotato di freni azionati da due apposite leve (15). È possibile utilizzare le leve dei freni in due modalità di frenata, vale a dire esercizio e parcheggio.
ATTENZIONE
Rischio di danni
- Non spingere il deambulatore con una forza eccessiva mentre si utilizzano i freni nella modalità di esercizio. Ciò può danneggiare gli pneumatici o i freni.
Per utilizzare i freni nella modalità di esercizio, tirare simultaneamente entrambe le leve dei freni (15) verso l'alto [A] con un movimento di compressione. Per interrompere la frenatura, rilasciare le leve dei freni.
Per utilizzare i freni di parcheggio, spingere entrambe le leve dei freni (15) verso il basso nella posizione bloccata [B]. Utilizzare sempre simultaneamente entrambi i freni di parcheggio. Per uscire dalla modalità di parcheggio, tirare simultaneamente entrambe le leve dei freni verso l'alto.
TTENZIONE
Rischio di intrappolamento
- Tenere dita, fibbie, gioielli e indumenti lontani dal meccanismo di piegatura.
TTENZIONE
Rischio di caduta
- Verificare che il deambulatore sia completamente aperto e che il telaio sia bloccato.

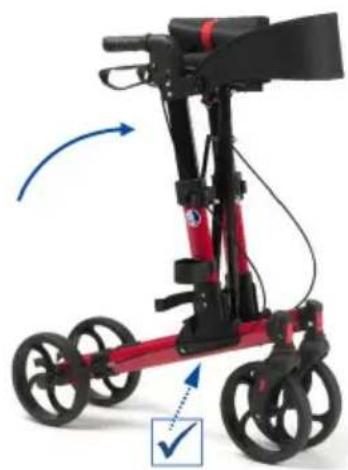

4.2.1. Apertura del deambulatore
-
Collocare il pacchetto con le quattro ruote sul pavimento e con le impugnature davanti a sé.
-
Sollevare entrambe le impugnature fino alla posizione completamente verticale e divaricarle.
Prima di allargare il sedile, accertarsi che le impugnature siano perfettamente verticali: il supporto in plastica deve incastrarsi sul tubo inferiore del telaio. In caso contrario, non è possibile aprire completamente il telaio. Se ciò si verifica, sollevare nuovamente il sedile per fare chiudere il telaio, quindi ripetere il punto 2.
- Premere i lati del sedile verso il basso con entrambe le mani.
Continuare a premere sui tubi del telaio fino a quando esso non si blocca, come indicato da un clic. - Verificare che il telaio sia bloccato spingendo le impugnature l'una verso l'altra.
- Regolare l'altezza delle impugnature, vedere il §3.3..

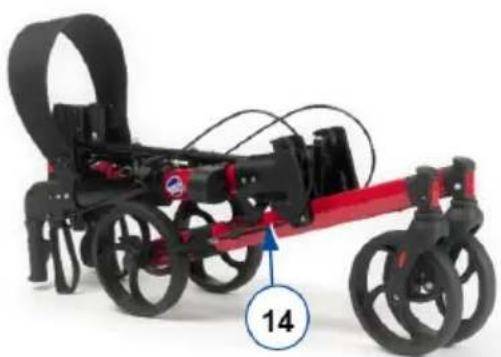

4.2.2. Chiusura del deambulatore
-
Rimuovere il bastone da passeggio e la borsa per gli acquisti.
-
Tirare il sedile verso l'alto per la cinghia.
-
Spingere le impugnature l'una verso l'altra per chiudere il telaio.
-
Quando il telaio si trova nella posizione più richiusa, abbassare le impugnature.
-
Avvolgere la cinghia (14) attorno alla parte superiore e inferiore del telaio. Tirare la cinghia attraverso la fibbia e allacciarla con il velcro.
- Affrontare i cordoli perpendicolarmente, con entrambe le ruote anteriori allineate con il cordolo. Tenere il deambulatore vicino a sé.
Per facilitare il superamento di piccoli ostacoli, come i cordoli, il deambulatore è dotato di una leva di inclinazione sulle due ruote posteriori.
- Verificare di essere stabili in posizione eretta, afferrando allo stesso tempo entrambe le impugnature.
- Premere con un piede la leva di inclinazione (21) per sollevare le ruote anteriori.
- Mantenere il deambulatore in tale posizione servendosi delle impugnature, quindi e avanzare lentamente fino a quando le ruote anteriori si trovano sul cordolo.
-
A questo punto, sollevare le impugnature e avanzare fino a portare le ruote posteriori sul cordolo.
-
Quando il deambulatore raggiunge una posizione stabile, affrontare a propria volta il cordolo.
IT
4.4. Sedersi, alzarsi in piedi e camminare
TTENZIONE
Rischio di caduta
- Prima di sedersi sul deambulatore, accertarsi che entrambe le leve dei freni si trovino nella posizione di parcheggio; vedere il §4.1.. Mantenere le leve dei freni in tale posizione fino a quando non si riprende a camminare. Tenere i piedi fra le ruote posteriori.
• Non spingete il deambulatore da seduti.
- Spingere entrambe le leve dei freni verso il basso, fino alla posizione di parcheggio.
- Appoggiandosi alle impugnature, voltarsi e accomodarsi sul sedile.
- Per rialzarsi, appoggiarsi alle impugnature e voltarsi.
- Tirare entrambe le leve dei freni verso l'alto e utilizzare i freni nella modalità di esercizio.
- Rilasciare le leve dei freni e avanzare di un passo con il deambulatore vicino al corpo.
5. Manutenzione
Una cura regolare garantisce che il deambulatore rimanga in perfette condizioni di funzionamento. Per il manuale di manutenzione, fare riferimento al sito Web di Vermeiren all'indirizzo www.vermeiren.com.
5.1. Pulizia
Per pulire il deambulatore, utilizzare un panno morbido inumidito con acqua tiepida e un detergente delicato per la casa. Non immergere il deambulatore. Non utilizzare detergenti abrasivi per la pulizia.
5.2. Disinfezione
ATTENZIONE
Rischio di danni
- La disinfezione deve essere eseguita esclusivamente da personale con un'opportuna formazione. Consultare il proprio rivenditore specializzato.
Per pulire il deambulatore, utilizzare un panno morbido inumidito con acqua tiepida e un disinfettante delicato per la casa.
5.3. Ispezione / assistenza / riparazioni
La durata media prevista del vostro deambulatore è di 5 anni. La durata del deambulatore è influenzata dalle modalità di uso, stoccaggio, manutenzione, assistenza e pulizia.
Prima di riprendere a utilizzare il deambulatore, occorre ispezionarlo in relazione ai seguenti punti:
- Completezza.
- Meccanismo di chiusura: funzionamento corretto.
- Bulloni e dadi: fissati saldamente.
- Freni: funzionamento corretto.
- Ruote (stabilità, direzione e viti di fissaggio).
- In caso di contatto regolare con fili, capelli o altri residui, è possibile che le ruote si blocchino. Verificare con regolarità che le ruote ruotino liberamente e siano in buone condizioni.
- Telaio (deformazione, stabilità e collegamenti).
- Impugnature (bloccaggio sicuro del sistema di regolazione dell'altezza e supporto adeguato delle impugnature).
- Sedile, schienale e borsa portaoggetti (usura o danni).
Il deambulatore è costruito con componenti in alluminio e plastica.
Consigliamo di far ispezionare il rollator almeno una volta all'anno, ma la frequenza di assistenza dipende dalla frequenza e dall'intensità dell'uso.
Consultare il proprio rivenditore autorizzato per accordarsi sulla frequenza di assistenza.
Riparazioni e sostituzioni devono essere eseguite esclusivamente da personale con un'opportuna formazione e utilizzando unicamente ricambi originali Vermeiren.
Non esitare a utilizzare i servizi offerti dal proprio concessionario autorizzato. Che sarà lieto di fornire un supporto per l'assistenza e le riparazioni.
5.4. Utilizzi successivi
Prima di ogni riutilizzo, disinfettare il deambulatore, verificarlo e fare la manutenzione come indicato in §5.1. e §5.2..
5.5. Smaltimento
A fine vita, occorre smaltire il deambulatore conformemente alla legislazione ambientale locale. Il modo migliore per farlo consiste nello smontare il deambulatore per agevolare il trasporto dei componenti riciclabili.
5.6. Garanzia
La garanzia di questo prodotto è soggetta ai termini e alle condizioni generali di ogni paese.
6. Specifiche tecniche
I dettagli tecnici riportati di seguito sono validi soltanto per il deambulatore oggetto del manuale, con le impostazioni standard e in condizioni ambiente ottimali. Durante l'uso, tenere conto di questi dati di dettaglio.
| Marchio Vermeiren | |
| Gruppo prodotto Deambulatore | |
| Tipo Quava | |
| Descrizione Dimensioni | |
| Peso massimo dell'utente 136 kg | |
| Peso massimo del carico della borsa portaoggetti | 5 kg |
| Lunghezza complessiva 710 mm | |
| Lunghezza in configurazione ripiegata 910 mm | |
| Larghezza complessiva 655 mm | |
| Larghezza ripiegata 280 mm | |
| Altezza complessiva 830 - 955 mm | |
| Altezza ripiegata 340 mm | |
| Altezza delle impugnature 830 - 955 mm | |
| Altezza persona raccomandata | 1650 - 1950 mm |
| Distanza fra le impugnature | 490 mm |
| Altezza del sedile | 540 mm |
| Larghezza del sedile | 450 mm |
| Profondità del sedile 225 mm | |
| Massa totale- senza cestino e fascia dello schienale | 6,85 kg6,2 kg |
| Diametro delle ruote | 200 x 35 mm |
| Freni | Freni di esercizio e di parcheggio |
| Larghezza di svolta | 895 mm |
| Temperatura di utilizzo | +5°C - +41°C |
| Umidità per utilizzo e conservazione | 30% - 70% |
| La casa produttrice si riserva il diritto di apportare modifiche tecniche. Tolleranza misurazioni +- 15 mm / 1,5 kg / 1,5° . | |
