RCGC-40/700C2B - Kuchenka Royal Catering - Bezpłatna instrukcja obsługi

Rodzaj produktu	Kuchenka gazowa z szafką do przechowywania
Model	RCGC-40/700C2B
Marka	Royal Catering
Wymiary (dł. x gł. x wys.)	400 x 740 x 930 mm
Waga	43 kg
Zasilanie gazem	Gaz butan G30, propan G31 lub metan G20 (w zależności od kraju)
Całkowita moc palników	7,2 kW (1 x 4,2 kW + 1 x 3 kW)
Liczba palników	2
Zużycie gazu	G30: 0,57 kg/h; G31: 0,56 kg/h; G20: 0,76 m³/h
Ciśnienie zasilania	28-30 mbar (butan), 37 mbar (propan), 20 mbar (metan)
Główne funkcje	Gotowanie gazowe z płomieniem pilotującym i palnikiem głównym
Konserwacja i czyszczenie	Czyścić po użyciu, przykrywać papierem przeciwpyłowym, odciąć gaz w przypadku dłuższej nieużywania
Bezpieczeństwo	Zamknąć zawory przed instalacją, nie używać zaworu wysokiego ciśnienia, wyłączyć piekarnik przed czyszczeniem
Części zamienne i naprawialność	Wtryskiwacze, świece zapłonowe, termopara, dysze, zawór gazu
Informacje ogólne	Instrukcja obsługi w języku angielskim; inne języki dostępne na żądanie pod adresem [e-mail]
Temperatura gotowania	Od 120 °C do 330 °C (regulowana)
Przeznaczenie	Zastosowanie profesjonalne w gastronomii, gotowanie gazowe z wbudowanym schowkiem
Transport i przechowywanie	Unikać silnych wibracji, przechowywać w wentylowanym i suchym miejscu, nie przechowywać do góry nogami

Często zadawane pytania - RCGC-40/700C2B Royal Catering

Jaki rodzaj gazu użyć z kuchenką RCGC-40/700C2B?

Urządzenie działa na gaz butan (G30), propan (G31) lub metan (G20). Ciśnienie i wtryskiwacz różnią się w zależności od gazu. Sprawdź tabliczkę znamionową lub instrukcję, aby uzyskać konfigurację odpowiednią dla Twojego kraju.

Jak zainstalować kuchenkę gazową?

Przed instalacją zamknij wszystkie zawory gazu. Upewnij się, że połączenie gazowe jest bezpieczne i niezawodne. Nie używaj zaworu wysokiego ciśnienia. Jeśli używasz LPG, sprawdź szczelność. Instalacja musi być wykonana przez wykwalifikowanego specjalistę.

Jak zapalić kuchenkę?

Obróć pokrętło w kierunku przeciwnym do ruchu wskazówek zegara z pozycji Zamknięty na pozycję ★. Naciśnij i przytrzymaj przez około 20 sekund, aby zapalić płomień pilotujący. Następnie obróć pokrętło na pozycję 00, aby zapalić palnik główny. Aby wyregulować płomień, obracaj między 0 (minimum) a 00 (maksimum).

Co zrobić, jeśli płomień pilotujący nie zapala się?

Sprawdź, czy dysza zapłonowa jest prawidłowo zainstalowana i podłączona. Upewnij się, że ciśnienie gazu jest wystarczające i że dysza nie jest zatkana. Termopara lub zawór regulacyjny mogą być uszkodzone. Skontaktuj się z profesjonalistą, jeśli to konieczne.

Jak czyścić i konserwować kuchenkę?

Wyłącz piekarnik przed czyszczeniem. Użyj szmatki nasączonej benzyną do czyszczenia powierzchni ze stali nierdzewnej. Po czyszczeniu przykryj urządzenie papierem przeciwpyłowym. W przypadku dłuższej nieużywania odetnij dopływ gazu i przechowuj w wentylowanym miejscu.

Jakie są wymiary i waga urządzenia?

Wymiary to 400 mm szerokości, 740 mm głębokości i 930 mm wysokości. Waga wynosi 43 kg.

Czy urządzenie wydaje nietypowy dźwięk?

Lekki hałas podczas zapłonu lub spalania jest normalny. Jeśli słyszysz nietypowe syczenie lub trzaski, sprawdź szczelność połączeń i ciśnienie gazu. W razie wątpliwości zleć sprawdzenie urządzenia profesjonaliście.

Jakie jest zużycie gazu kuchenki?

Zużycie zależy od użytego gazu: około 0,57 kg/h dla butanu, 0,56 kg/h dla propanu i 0,76 m³/h dla metanu. Całkowita moc palników wynosi 7,2 kW.

Czy mogę używać kuchenki do użytku domowego?

To urządzenie jest przeznaczone do profesjonalnego użytku w gastronomii. Użycie domowe jest możliwe, ale musi spełniać normy bezpieczeństwa i instalacji. Upewnij się, że wentylacja jest wystarczająca.

Gdzie mogę znaleźć części zamienne lub serwis posprzedażowy?

Części zamienne, takie jak wtryskiwacze, świece zapłonowe, termopara i zawory, są dostępne u Twojego sprzedawcy. W razie pytań skontaktuj się z obsługą klienta pod adresem [e-mail].

INSTRUKCJA OBSŁUGI RCGC-40/700C2B Royal Catering

Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego. Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczoną a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną. Więcej wersji językowych jest dostępnych na życzenie pod adresem [e-mail].

Dane techniczne

Opis parametru Wartość	parametru
Nazwa produktu	Kuchenka gazowa z szafką
Model	RCGC-40/700C2B
Typ urządzenia	A_1
Kategoria urządzenia	|3+(28-30)/37	|3B/P(30)	|3B/P (50)	|2 godziny (20)
Ciśnienie gazu i zasilania [mbar]	G30 Butan 28~30G31 propan 37	G30 butan i G31propan 30	Butan G30 ipropan G31 50	G20 metan 20
Kod kraju	Belgia,Szwajcaria,Cypr, Czechy,Hiszpania,Francja, WielkaBrytania,Grecja, Irlandia,Włochy, Litwa,Portugalia,Słowenia,Rumunia ...	BG, CY, CZ, DK,EE, FI, GR, HR,HU, IT, LT, NL,NO, RO, SE, SI,PL	AT, DE, CH	AT, CH, CZ, DK, EE,ES, FI, GB, GR, HR,IE, IT, LT, LV, NO,PT, RO, SE, SI, SK,TR
Palnik [kW]	1 x 4,2 + 1 x 3
Rozmiar wtryskiwacza palnika[mm]	1 x ∅1,001 x ∅0,82	1 x ∅1,001 x ∅0,82	1 x ∅0,861 x ∅0,75	1 x ∅1,481 x ∅1,27
Rozmiar dyszy pilotażowej[mm]	2 x ∅0,30	2 x ∅0,30	2 x ∅0,25	2 x ∅0,35
Całkowita moc cieplna [kW]	7,2
Zużycie gazu [kg/h] / [ ^m3 /h]	G30: 0,57; G31: 0,56 / G20: 0,76
Wymiary (szerokość x długość xwysokość) [mm]	400x740x930
Cieżar [kg]	43

Zamiar

Produkt ten łączy w sobie wydajne gotowanie na gazie i praktyczne przechowywanie żywności w jednym, kompaktowym urządzeniu.

Stosowanie

Instalacja gazowa

- Przed rozpoczęciem instalacji należy upewnić się, że wszystkie zawory są zamknięte.

• Jeśli do zasilania gazem stosuje się LPG, podłączenie do maszyny musi być pewne i niezawodne.
• Nie należy używać zaworu wysokociśnieniowego z tym urządzeniem.

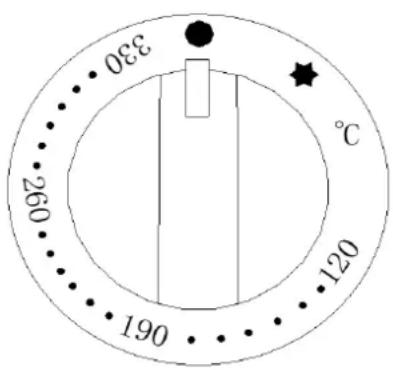

Praca z urządzeniem

1. Przekręć przycisk przeciwnie do ruchu wskazówek zegara z pozycji „zamknięte” do pozycji „★”, a następnie kontynuuj obracanie w dół. Naciśnij i przytrzymaj przez około 20 sekund, aby zapalić. Jeśli urządzenie nie było używane przez dłuższy czas lub jest używane po raz pierwszy, zapłon może potrwać 2–3 minuty, co jest normalne.
2. Po zapaleniu płomienia pilota, przekręć przycisk do pozycji „00”, aby zapalić główny palnik. (Przekręć przycisk do pozycji „0”, aby uzyskać najmniejszy płomień.)
3. Aby zgasić płomień pilota, należy przekręcić przycisk z pozycji „ ★ ” do pozycji „ ● ”.
4. Proszę zamknąć zawór dopływu gazu, jeżeli maszyna nie jest używana.

1- Minimalna lokalizacja płomienia
2- Maksymalna lokalizacja płomienia

3- Zapton

4- Duży pożar
5- Zamknąć
6- Mały ogień

Konserwacja

• Przed czyszczeniem wyłącz piekarnik, aby zapobiec wypadkom.
• Po codziennym czyszczeniu należy przykryć piekarnik papierem przeciwpyłowym, aby go zabezpieczyć.
• Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy wykonać następujące czynności:

a. Odetnij dopływ gazu.

B. Do czyszczenia powierzchni ze stali nierdzewnej należy używać szmatki zwilżonej benzyną.

C. Ustaw maszynę w miejscu o dobrej wentylacji.

Rozwiązywanie problemów

Awaria	Analiza przyczyn
Płomień pilota nie zapala się	Nieprawidłowy montaż lub podłączenie dyszy zapłonowej.Uszkodzone wtyczki lub przewody dyszy zapłonowej.Niewystarczające ciśnienie gazu w rurze.Zatkana dysza.Nieprawidłowe podłączenie termopary lub odłączony przewód w regulatorze temperatury.Uszkodzona termopara.Awaria zaworu regulującego temperaturę gazu.
Płomień pilotażowy jest zapalony, ale główny palnik nie zapala się	Niewystarczające ciśnienie gazu w rurze.Zatkana dysza.Awaria przełącznika gazowego.Awaria regulatora temperatury.Słaby kontakt pomiędzy termoparą a zaworem.Uszkodzona termopara.

Transport i magazynowanie

Podczas transportu należy obchodzić się z produktem ostrożnie, aby uniknąć silnych wstrząsów. Zasadniczo nie należy przechowywać zapakowanego produktu na zewnątrz przez dłuższy czas. Należy przechowywać go w dobrze wentylowanym magazynie, wolnym od powietrza mogącego powodować korozję. Nie przechowywać produktu do góry nogami. Jeśli przechowywanie na zewnątrz jest konieczne, należy podjąć odpowiednie środki ostrożności, aby ochronić produkt przed deszczem.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

ul. Nowy Kisielin – Innowacyjna 7 66-002 Zielona Góra | Poland, EU

e-mail: [e-mail]

expondo.com
