RC-C301 - Płyta do grilla Royal Catering - Bezpłatna instrukcja obsługi

Typ produktu	Płyta grillowa / Maszyna do panini
Model	RC-C301
Marka	Royal Catering
Napięcie znamionowe	230 V ~ / 50 Hz
Moc nominalna	2,2 kW
Zakres temperatur	50 °C do 300 °C
Timer	0 do 60 minut
Klasa ochronności	I
Stopień ochrony IP	IPX3
Wymiary (dł. x gł. x wys.)	435 x 365 x 240 mm
Waga	17 kg
Materiał płyty	Metal z powłoką nieprzywierającą
Panel sterowania	Cyfrowy z wyświetlaczem LED, przyciskami regulacji
Główne funkcje	Gotowanie, podtrzymywanie ciepła, precyzyjna regulacja temperatury i czasu
Bezpieczeństwo	Przycisk RESET, uziemienie, oznaczone gorące powierzchnie, automatyczne wyłączanie w przypadku awarii
Czyszczenie	Czyścić po każdym użyciu wilgotną szmatką; nie zanurzać; łagodne detergenty
Konserwacja	Regularnie sprawdzać stan kabli i otworów wentylacyjnych
Przeznaczenie	Profesjonalne użytkowanie wewnątrz pomieszczeń do gotowania mięs, ryb, warzyw
Dołączone akcesoria	Szafka zbiorcza, płyta grzewcza, przewód zasilający
Kraj pochodzenia	Niemcy (projekt), produkcja nieokreślona

Często zadawane pytania - RC-C301 Royal Catering

Jaka jest moc płyty grillowej RC-C301?

Moc nominalna wynosi 2,2 kW, przy napięciu 230 V i częstotliwości 50 Hz.

Jak ustawić temperaturę na Royal Catering RC-C301?

Naciśnij przycisk Set, aż wyświetlacz zacznie migać, a następnie użyj przycisków +/- aby ustawić temperaturę od 50°C do 300°C. Dioda Heat zapala się podczas ogrzewania.

Jak używać timera?

Naciśnij przycisk Timer na około 2 sekundy, aby wejść w tryb ustawiania. Użyj przycisków +/-, aby ustawić czas (0-60 min). Naciśnij krótko Timer, aby uruchomić/zatrzymać odliczanie. Dioda Timer miga po zakończeniu.

Czy mogę używać metalowych narzędzi na płycie?

Nie, zabrania się używania ostrych lub metalowych przedmiotów. Używaj narzędzi z plastiku lub drewna, aby nie porysować powierzchni nieprzywierającej.

Jak czyścić płytę grillową po użyciu?

Odłącz urządzenie, pozwól mu całkowicie ostygnąć, a następnie wyczyść wilgotną szmatką i łagodnym detergentem. Nigdy nie zanurzaj urządzenia w wodzie i unikaj dostania się wody do otworów wentylacyjnych.

Co zrobić, gdy zaświeci się dioda Fault?

Dioda Fault wskazuje na usterkę. Wyłącz urządzenie, odłącz je i skontaktuj się z obsługą klienta producenta. Nie próbuj samodzielnie naprawiać.

Jakie są wymiary i waga RC-C301?

Wymiary to 435 x 365 x 240 mm (dł. x gł. x wys.), a waga to 17 kg.

Czy urządzenie nadaje się do użytku na zewnątrz?

Nie, urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń, z dala od wilgoci i warunków atmosferycznych.

Jak zainstalować płytę grillową?

Umieść urządzenie na płaskiej, stabilnej, odpornej na ciepło i niepalnej powierzchni. Pozostaw co najmniej 50 cm wolnej przestrzeni z każdej strony dla wentylacji. Podłącz do uziemionego gniazdka.

Co zrobić w przypadku poparzenia lub kontaktu z gorącą powierzchnią?

W przypadku poparzenia natychmiast schładzaj dotknięty obszar zimną wodą. W razie potrzeby skonsultuj się z lekarzem. Aby uniknąć poparzeń, dotykaj tylko uchwytów i używaj rękawic ochronnych.

INSTRUKCJA OBSŁUGI RC-C301 Royal Catering

Opisparametru	Wartośćparametru
Nazwa produktu	GRILL ELEKTRYCZNY KONTAKTOWY
Model	RC-C501	RC-C401	RC-C301
Napięcie zasilania [V~] / Częstotliwość [Hz]	230/50
Moc znamionowa [kW]	3,6	1,8	2,2.
Zakres temperatur [°C]	50-300
Timer [min]	0-60
Klasa ochronności	I
Klasa ochrony IP	IPX3
Wymiary [Szerokość x Głębokość x Wysokość; mm]	575x365x240	315x365x240	435x365x240
Ciężar [kg]	23,7	12	17

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

CE	Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.
	Przed użyciem należy zapoznać się z instrukcją.
	Produkt podlegający recyklingowi.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
	UWAGA! Ostrzeżenie przed porażeniem prądem elektrycznym!
	Urządzenia I klasy ochronności.
	Uwaga! Gorąca powierzchnia może spowodować oparzenia!
	Do użytku tylko wewnątrz pomieszczeń.

UWAGA!

Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

2. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do GRILL ELEKTRYCZNY KONTAKTOWY.

2.1. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie modyfikować wtyczki w jakikołwiek sposób. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikać dotykania uziemionych elementów, takich jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli ciało jest uziemione i dotyka urządzenia narażonego na bezpośrednie działanie deszczu, mokrej nawierzchni i pracy w wilgotnym otoczeniu. Przedostanie się wody do urządzenia zwiększa ryzyko jego uszkodzenia oraz porażenia prądem.
c) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.
d) Nie należy używać przewodu w sposób niewłaściwy. Nigdy nie używać go do przenoszenia urządzenia lub do wyciągania wtyczki z gniazda. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub poplątane przewody zwiększają ryzyko porażenia prądem.
e) Jeśli nie można uniknąć używania urządzenia w środowisku wilgotnym, należy stosować wyłącznik różnicowo-prądowy (RCD). Używanie RCD zmniejsza ryzyko porażenia prądem.
f) Zabrania się używania urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi wyraźne oznaki zużycia. Uszkodzony przewód zasilający powinien być wymieniony przez wykwalifikowanego elektryka lub serwis producenta
g) Aby uniknąć porażenia prądem elektrycznym, nie należy zanurzać kabla, wtyczki ani samego urządzenia w wodzie lub innym płynie. Nie wolno używać urządzenia na mokrych powierzchniach.
h) UWAGA – ZAGROŻENIE ŻYCIA! Podczas czyszczenia lub użytkowania urządzenia nigdy nie wolno zanurzać go w wodzie lub innych cieczach.
i) Nie należy używać urządzenia w pomieszczeniach o bardzo dużej wilgotności / w bezpośrednim pobliżu zbiorników z wodą!
j) Nie wolno dopuszczać do zamoczenia urządzenia. Ryzyko porażenia prądem!

2.2. Bezpieczeństwo w miejscu pracy

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.
b) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwłocznie wyłączyć i zgłosić to do osoby uprawnionej.
c) W razie wątpliwości czy urządzenia działa poprawnie, należy skontaktować się z serwisem producenta.
d) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
e) W przypadku zaprószenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2).
f) Urządzenie używać w dobrze wentylowanej przestrzeni.
g) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
h) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
i) Urządzenie trzymać z dala od dzieci i zwierząt.
j) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

Pamiętać! należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.3. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.
b) Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać urządzenie.

c) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do poważnych obrażeń ciała.
d) Aby zapobiegać przypadkowemu uruchomieniu upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do źródła zasilania.
e) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę ciała przez cały czas pracy. Umożliwia to lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.
f) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

2.4. Bezpieczne stosowanie urządzenia

a) Nie należy używać urządzenia, jeśli przełącznik ON/OFF nie działa sprawnie (nie załącza i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne, nie mogą pracować i muszą zostać naprawione.
b) Przed przystąpieniem do regulacji, czyszczenia i konserwacji urządzenie należy odłączyć od zasilania. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia.
c) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
d) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.
e) Urządzenie należy chronić przed dziećmi.
f) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
g) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie ośłon lub odkręcać śrub.
h) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania należy uwzględnić zasady bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych obowiązujących w kraju, w którym urządzenia są użytkowane.

i) Zabrania się przesuwania, przestawiania i obracania urządzenia będącego w trakcie pracy.
j) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.
k) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.
I) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
m) Trzymać urządzenia z dala od źródeł ognia i ciepła.
n) Nie wolno zasłaniać otworów wentylacyjnych urządzenia!
o) Podczas użytkowania urządzenia nie wolno dotykać płyty grzewczej ani jej obudowy, ponieważ istnieje zagrożenie poparzenia. Podczas otwierania rozgrzanego urządzenia należy pamiętać, o wydostającej się parze.
p) Urządzenie podczas pracy emituje wysokie temperatury. Zabrania się umieszczenia urządzenia na powierzchniach łatwopalnych lub topliwych oraz w pobliżu łatwopalnych materiałów.
q) Urządzenie w trakcie pracy jest gorące. Należy zachować szczególną ostrożność i chwytać je wyłącznie za uchwyty. Przed konserwacją, serwisem lub transportem należy ostudzić urządzenie.
r) UWAGA! Podczas pracy niektóre elementy urządzenia nagrzewają się do wysokich temperatur – istnieje ryzyko poparzenia! Nie należy dotykać tych elementów gołymi rękoma! Gotowe potrawy należy wyjmować szczypcami lub innymi kucharskimi narzędziami.
s) Nie używać tego urządzenia do suszenia, podgrzewania lub osuszania przedmiotów.
t) Należy używać przeznaczonych do użytku z żywnością i niepowodujących zarysowań przyborów kuchennych. Zabrania się używania ostrych i metalowych przedmiotów.
u) Należy regularnie czyścić szufladę, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.

UWAGA! Pomimo iż urządzenie zostało zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Urządzenie przeznaczone jest do grillowania produktów spożywczych tj. mięsa, ryb, warzyw itp. bezpośrednio na płycie grzewczej.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

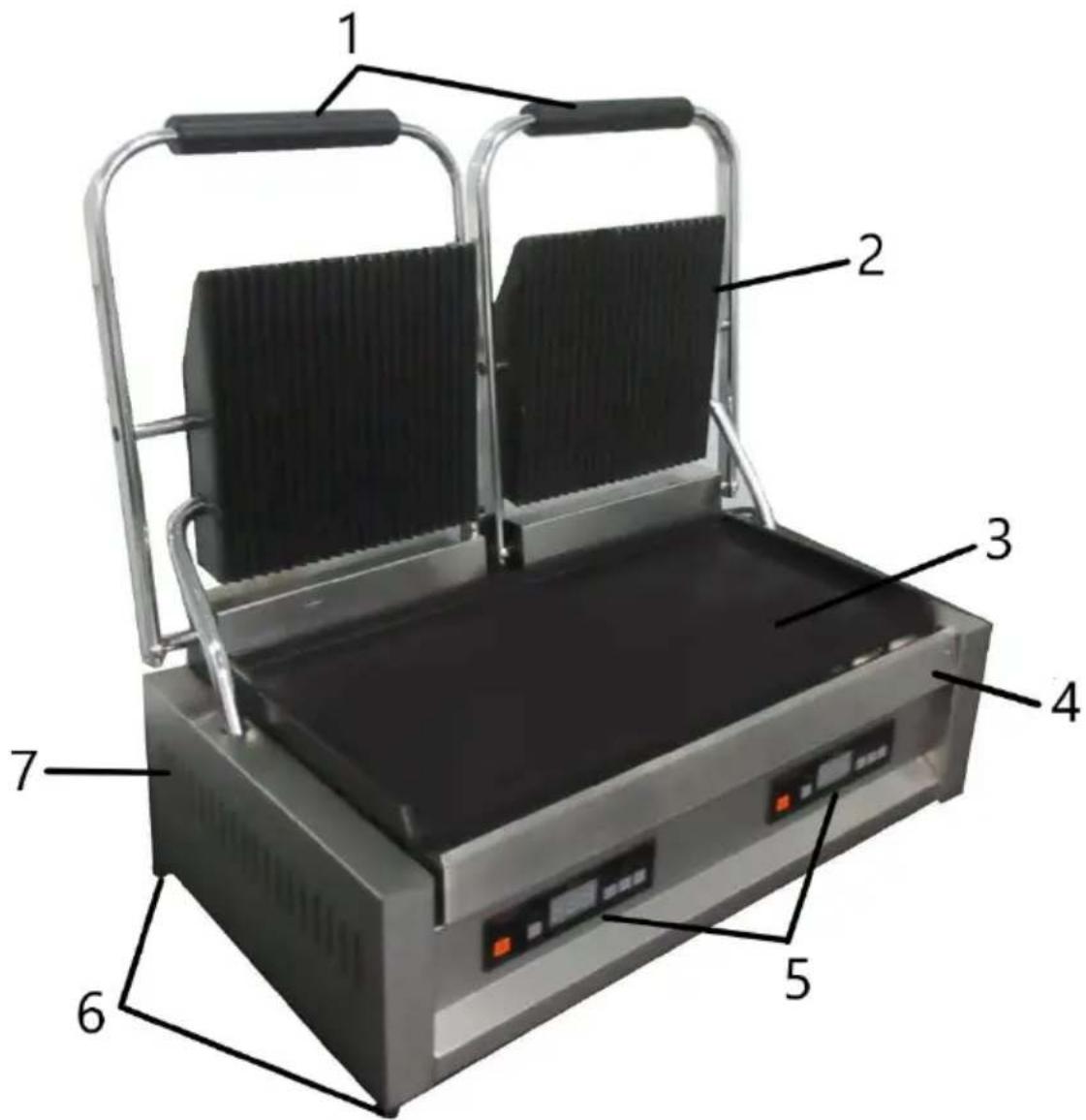

3.1. Opis urządzenia

RC-C501

1. Uchwyt
2. Górna płyta grzewcza
3. Dolna płyta grzewcza
4. Szuflada
5. Panel sterowania
6. Nóżki
7. Otwory wentylacyjne
8. Przewód zasilający
9. Zacisk uziemienia
10. Przycisk RESET

Elementy z pkt. 8-10 nie są widoczne na powyższych rysunkach. Znajdują się one na tylnej części obudowy.

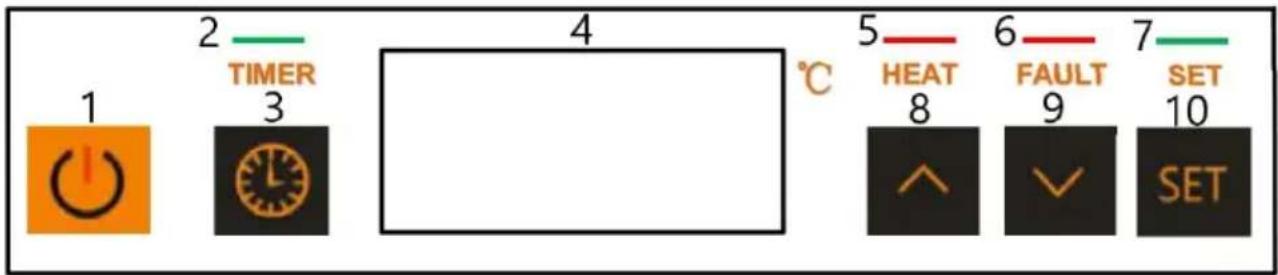

Opis panelu sterowania

1 2 TIMER 3 4 °C 5 HEAT 8 6 FAULT 9 7 SET 10 SET

1. Przycisk On/Off
2. Dioda Timer
3. Przycisk Timer
4. Wyświetlacz
5. Dioda „Heat"
6. Dioda „Fault“
7. Dioda „Set“
8. Przycisk zwiększania wartości
9. Przycisk zmniejszania wartości
10. Przycisk Set

Uwaga: Rysunki produktu znajdują się na końcu instrukcji na stronie xxx.

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Temperatura otoczenia nie może przekraczać 40°C a wilgotność względna nie powinna przekraczać 85%. Urządzenie należy ustawić w sposób zapewniający dobrą cyrkulację powietrza. Należy utrzymać minimalny odstęp 50 cm od każdej ściany urządzenia. Urządzenie należy trzymać z dala od wszelkich gorących powierzchni.

Urządzenie należy ustawić na podłożu odpornym na działanie wysokiej temperatury!

Urządzenie należy zawsze użytkować na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni i poza zasięgiem dzieci oraz osób ograniczonych funkcjach psychicznych, sensorycznych i umysłowych. Urządzenie należy umiejscowić w taki sposób, by w dowolnej chwili można się było dostać do wtyczki sieciowej. Należy

pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej!

Urządzenie użytkować tylko i wyłącznie w pozycji poziomej. Zabrania się potrząsania urządzeniem.

Przed pierwszym użyciem zdemontować wszystkie elementy i umyć je jak również umyć całe urządzenie.

3.3. Praca z urządzeniem

1. Uziemić obudowę urządzenia wykorzystując zacisk uziemiania znajdujący się w tylnej części obudowy.
2. Podłączyć urządzenie do zasilania. Na wyświetlaczu pojawi się napis „oFF”.
3. Włączyć urządzenie przyciskiem On/Off, na wyświetlaczu pojawi się aktualnie zmierzona temperatura.
4. Wprowadzić preferowane ustawienia grillowania za pomocą panelu sterowania (dla grilla z dwiema płytami: lewy panel służy do ustawień lewej płyty, a prawy dla prawej płyty):

a) Ustawienia minutnika:

• Nacisnąć i przytrzymać przycisk „Timer” przez ok. 2s, aby wejść w opcję ustawiania czasu.. Następnie za pomocą przycisków (8) i (9) ustawić preferowaną wartość. Aby zapisać ustawienia nacisnąć przycisk „Timer” lub odczekać ok. 10s.
• Krótkie naciśnięcia przycisku „Timer” powodują wznawianie/zatrzymywanie odliczania czasu.
• Dioda „Timer” świeci się kiedy aktywne jest odliczanie czasu. Po zakończeniu odliczania czasu dioda miga.
• Po zakończeniu odliczania czasu urządzenie wyda sygnał dźwiękowy.

UWAGA: Minutnik pełni tylko i wyłącznie rolę informacyjną. Po zakończeniu odliczania czasu urządzenie w dalszym ciągu będzie działało.

b) Ustawienia temperatury grzania:

- Nacisnąć przycisk „Set”, aż wskazanie na wyświetlaczu zacznie migać. Za pomocą przycisków (8) i (9) ustawić preferowaną wartość

temperatury. Aby zapisać ustawienia nacisnąć przycisk „Set” lub odczekać ok. 10s.

- Dioda „Heat” świeci się kiedy aktywne jest grzanie w urządzeniu. W przypadku osiągnięcia zadanej temperatury lub wystąpienia usterki dioda jest nieaktywna.

Uwaga: Podczas pierwszego uruchomienia elementy grzejne mogą powodować pojawienie się niewielkiej ilości dymu.

c) Dioda „Set” świeci się w momencie wejścia w ustawienia parametrów. Po wyjściu z ustawień dioda gaśnie.
d) Dioda „Fault” świeci się w przypadku wystąpienia usterki urządzenia.

1. Naciśnięcie przycisku (8) lub (9) powoduje wskazanie na wyświetlaczu odliczanego czasu. Po 2s wyświetlacz automatycznie powróci do wyświetlania temperatury.
2. Przed umieszczeniem żywności na płycie grillowej należy ją posmarować olejem spożywczym za pomocą np. pędzelka. UWAGA! Przygotowaną żywność do grillowania należy wykładać i ściągać za pomocą odpowiednich sztućców. Nie należy używać metalowych sztućców aby nie doprowadzić do uszkodzenia powierzchni płyty grzewczej.
3. Systematycznie sprawdzać poziom wypełnienia szuflady zbierającej, aby uniknąć jej przepetnienia.
4. Po skończeniu użytkowania urządzenia wyłączyć je za pomocą przycisku On/Off, a następnie odłączyć od źródła zasilania.

3.4. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, regulacją, wymianą osprzętu, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową i całkowicie ochłodzić urządzenie.
b) Do czyszczenia urządzenia wolno stosować tylko łagodne środki czyszczące przeznaczone do czyszczenia powierzchni mających styczność z żywnością.
c) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.
d) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
e) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.
f) Należy pamiętać, aby przez otwory wentylacyjne znajdujące się w obudowie nie dostała się woda.
g) Otwory wentylacyjne należy czyścić pędzelkiem i sprężonym powietrzem.
h) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.
i) Do czyszczenia należy używać miękkiej, wilgotnej ściereczki.
j) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki) ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.
k) Urządzenie należy systematycznie czyścić, najlepiej po każdym użyciu.

Technické údaje

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

ul. Nowy Kisielin – Innowacyjna 7 66-002 Zielona Góra | Poland, EU
