| Typ produktu | Grilovací deska / Panini stroj |
| Model | RC-C301 |
| Značka | Royal Catering |
| Jmenovité napětí | 230 V ~ / 50 Hz |
| Jmenovitý výkon | 2,2 kW |
| Rozsah teplot | 50 °C až 300 °C |
| Časovač | 0 až 60 minut |
| Třída ochrany | I |
| Stupeň krytí IP | IPX3 |
| Rozměry (D x Š x V) | 435 x 365 x 240 mm |
| Hmotnost | 17 kg |
| Materiál desky | Kov s nepřilnavým povrchem |
| Ovládací panel | Digitální s LED displejem, tlačítky nastavení |
| Hlavní funkce | Vaření, udržování teploty, přesné nastavení teploty a času |
| Bezpečnost | Tlačítko RESET, uzemnění, označené horké povrchy, automatické vypnutí při poruše |
| Čištění | Po každém použití otřete vlhkým hadříkem; neponořujte; jemné čisticí prostředky |
| Údržba | Pravidelně kontrolujte stav kabelů a větracích otvorů |
| Předpokládané použití | Profesionální použití v interiéru pro vaření masa, ryb, zeleniny |
| Součástí příslušenství | Sběrný tác, varná deska, napájecí kabel |
| Země původu | Německo (design), výroba nespecifikována |
Často kladené otázky - RC-C301 Royal Catering
Dotazy uživatelů ohledně RC-C301 Royal Catering
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Grilovací deska ve formátu PDF zdarma! Najděte svůj návod RC-C301 - Royal Catering a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. RC-C301 značky Royal Catering.
NÁVOD K OBSLUZE RC-C301 Royal Catering
| Popis parametru Hodnota parametru | |||
| Název výrobku | KONTAKTNÍ GRILL | ||
| Model | RC-C501 | RC-C401 | RC-C301 |
| Jmenovité napětí napájení [V~] / Frekvence [Hz] | 230/50 | ||
| Jmenovitý výkon [kW] | 3,6 | 1,8 | 2,2. |
| Teplotní rozsah [°C] | 50-300 | ||
| Časovač [min] | 0-60 | ||
| Třída ochrany | I | ||
| Stupeň ochrany IP | IPX3 | ||
| Rozměry [Šířka x Hloubka x Výška; mm] | 575x365x240 | 315x365x240 | 435x365x240 |
| Hmotnost [kg] | 23,7 | 12 | 17 |
1. Všeobecný popis
Návod slouží jako nápověda pro bezpečné a spolehlivé používání výrobku. Výrobek je navržen a vyroben přesně podle technických údajů za použití nejnovějších technologií a komponentů a za dodržení nejvyšších jakostních norem.
PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE TENTO NÁVOD A UJISTĚTE SE, ŽE JSTE POCHOPILI VŠECHNY POKYNY.
Pro zajištění dlouhého a spolehlivého fungování zařízení pravidelně provádějte revize a údržbu v souladu s pokyny uvedenými v tomto návodu. Technické údaje a specifikace uvedené v návodu jsou aktuální. Výrobce si vyhrazuje právo provádět změny za účelem zvýšení kvality. Vzhledem k technickému pokroku a možnosti omezení hluku bylo zařízení navrženo a vyrobeno tak, aby nebezpečí vyplývající z emise hluku bylo omezeno na nejnižší úroveň.
Vysvětlení symbolů
 | Výrobek splňuje požadavky příslušných bezpečnostních norem. |
 | Před použitím výrobku se seznamte s návodem. |
 | Recyklovatelný výrobek. |
 | UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo PAMATUJTE! popisující danou situaci.(všeobecná výstražná značka) |
 | VAROVÁNÍ! Nebezpečí úrazu elektrickým proudem! |
 | Zařízení I. třídy ochrany. |
 | VAROVÁNÍ! Horký povrch může způsobit popálení! |
 | Pouze k použití ve vnitřních prostorech. |
POZOR!
Obrázky v tomto návodu jsou pouze ilustrační a v některých detailech se od skutečného vzhledu výrobku mohou lišit.
Originálním návodem je německá verze návodu. Ostatní jazykové verze jsou překladem z německého jazyka.
2. Bezpečnost používání
POZNÁMKA! Přečtěte si tento návod včetně všech bezpečnostních pokynů.
Nedodržování návodu a pokynů může vést k úrazu elektrickým proudem, požáru anebo těžkému úrazu či smrti.
Pojem „zařízení“ nebo „výrobek“ v bezpečnostních pokynech a návodu se vztahuje na KONTAKTNÍ GRILL.
1.1. Elektrická bezpečnost
a) Daná zásuvka musí být se zástrčkou zařízení kompatibilní. Zástrčku žádným způsobem neupravujte. Originální zástrčky a příslušné zásuvky snižují nebezpečí úrazu elektrickým proudem.
b) Nedotýkejte se uzemněných předmětů jako jsou trubky, topidla, kamna a chladničky. Pokud je zařízení uzemněno, existuje zvýšené nebezpečí úrazu elektrickým proudem v následku působení deště, mokrého povrchu a práce se zařízením ve vlhkém prostředí. Proniknutí vody do zařízení zvyšuje nebezpečí jeho poškození a úrazu elektrickým proudem.
c) Zařízení se nedotýkejte mokrýma nebo vlhkýma rukama.
d) Napájecí kabel nepoužívejte na jiné účely, než na které je určen. Nikdy jej nepoužívejte k prénášení zařízení nebo k vytahování zástrčky ze síťové zásuvky. Držte jej mimo dosah tepla, oleje, ostrých hran nebo rotujících dílů. Poškozené nebo zamotané elektrické napájecí kabely zvyšují nebezpečí úrazu elektrickým proudem.
e) Pokud není možné vyhnout se práci se zařízením ve vlhkém prostředí, používejte při tom proudový chránič (RCD). Používání RCD snižuje nebezpečí úrazu elektrickým proudem.
f) Je zakázáno používat zařízení, pokud je napájecí kabel poškozený nebo má zjevné známky opotřebení. Poškozený napájecí kabel musí být vyměněn kvalifikovaným elektrikářem nebo v servisním středisku výrobce.
g) Aby nedošlo k zasažení elektrickým proudem, nesmíte kabel, zástrčku ani samotné zařízení ponořovat do vody nebo jiné tekutiny. Je zakázáno používat zařízení na mokrém povrchu.
h) POZOR – OHROŽENÍ ŽIVOTA! Během čistění nebo používání zařízení nikdy nesmí být ponořováno ve vodě nebo jiných kapalinách.
i) Zařízení nepoužívejte v prostředí s velmi vysokou vlhkostí / v přímé blízkosti nádrží s vodou!
j) Zařízení nenořte do vody. Hrozí nebezpečí úrazu elektrickým proudem!
1.2. Bezpečnost na pracovišti
a) Na pracovišti udržujte pořádek a mějte dobré osvětlení. Nepořádek nebo špatné osvětlení mohou vést k úrazům. Bud'te předvídaví a sledujte, co se během práce kolem vás děje. Při práci se zařízením vždy zachovávejte zdravý rozum.
b) Pokud zjistíte, že zařízení nepracuje správně, nebo je poškozeno, ihned jej vypněte a poruchu nahlaste autorizované osobě.
c) Pokud máte pochybnosti o tom, zda zařízení funguje správně, kontaktujte servis výrobce.
d) Opravy zařízení může provádět pouze servis výrobce. Opravy neprovádějte sami!
e) V případě vzniku požáru k hašení zařízení pod napětím používejte pouze práškové nebo sněhové hasicí přístroje (CO2).
f) Zařízení používejte v dobře větraných prostorách.
g) Návod k obsluze uschovejte za účelem jeho pozdějšího použití. V případě předánání zařízení třetím osobám musí být spolu se zařízením předán rovněž návod k obsluze.
h) Obalový materiál a drobné montážní prvky uchovávejte na místě nedostupném pro děti.
i) Zařízení mějte v dostatečné vzdálenosti od dětí a zvířat.
j) Pokud společně s tímto nástrojem používáte nějaké další nářadí, pak musíte dodržovat také jeho návod k použití.
Pamatujte! Při práci se zařízením chraňte děti a jiné nepovolané osoby.
1.3. Osobní bezpečnost
a) Zařízení nepoužívejte, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků, které významně snižují schopnost zařízení ovládat.
b) Zařízení není určen k tomu, aby jej používaly osoby (včetně dětí) s omezenými psychickými, smyslovými nebo duševními schopnostmi nebo osoby bez příslušných zkušeností a/nebo znalostí, ledaže jsou pod dohledem osoby zodpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak zařízení obsluhovat.
c) Při práci se zařízením bud'te pozorní, říd'te se zdravým rozumem. Chvilka nepozornosti při práci může vést k vážnému úrazu.
d) Zabraňte náhodnému spuštění. Ujistěte se, že je spínač ve vypnuté poloze před připojením zařízení k napájecímu zdroji.
e) Nepřeceňujte své schopnosti. Udržujte stabilní postoj a rovnováhu po celou dobu práce. To vám umožní lépe ovládat zařízení v neočekávaných situacích.
f) Zařízení není hračka. Dohlížejte na děti, aby si nehrály se zařízením.
1.4. Bezpečné používání zařízení
a) Zařízení nepoužívejte, pokud spínač pro zapnutí a vypnutí zařízení nefunguje správně. Zařízení, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.
b) Před každým seřízením, čištěním a údržbou odpojte zařízení od napájení. Toto bezpečnostní opatření snižuje nebezpečí náhodného zapnutí.
c) Nepoužívaná zařízení uchovávejte mimo dosah dětí a osob, které nejsou seznámeny se zařízením nebo návodem k obsluze. Zařízení jsou nebezpečná v rukou nezkušených uživatelů.
d) Zařízení udržujte v dobrém technickém stavu. Kontrolujte před každou prací jeho celkový stav i jednotlivé díly a ujistěte se, že je vše v dobrém stavu, a uživateli tak při práci se zařízením nehrozí žádné nebezpečí. V případě, že zjistíte poškození, nechte zařízení opravit.
e) Udržujte zařízení mimo dosah dětí.
f) Opravu a údržbu zařízení by měly provádět pouze kvalifikované osoby za výhradního použití originálních náhradních dílů. Zajistí to bezpečné používání zařízení.
g) Pro zachování navržené mechanické integrity zařízení neodstraňujte předem namontované kryty nebo neuvolňujte šrouby.
h) Při přemistování zařízení z místa skladování na místo používání berte v úvahu pracovní zásady bezpečnosti a ochrany zdraví v rámci přenášení břemena platné v zemi, ve které se zařízení používá.
i) Nepřesouvejte, nepřenášejte a neotáčejte zařízení v provozu.
j) Pravidelně čistěte zařízení, aby nedošlo k trvalému usazovaní nečistot.
k) Zařízení není hračka. Čištění a údržbu nesmí provádět děti bez dohledu dospělé osoby.
I) Nezasahujte do zařízení s cílem změnit jeho parametry nebo konstrukci.
m) Udržujte zařízení mimo zdroje ohně a tepla.
n) Nezakrývejte větrací otvory!
o) Během práce se zařízením je zakázáno dotýkat se pečící desky nebo jejího plástě, protože hrozí nebezpečí popálení. Při otevírání rozpáleného zařízení je třeba pamatovat na unikající páru.
p) Zařízení během práce emituje vysoké teploty. Je zakázáno umist'ovat zařízení na snadno zápalné nebo tavné povrchy a do blízkosti snadno zápalných materiálů.
q) Zařízení je během provozu horké. Bud'te velmi opatrní a uchopujte jej pouze za úchyty. Před údržbou, servisem nebo přepravou nechte zařízení vychladnout.
r) Když je zařízení v provozu, zahřívají se některé jeho součásti na vysokou teplotu – pozor, nebezpečí popálení! Nesahejte na tyto části holýma rukama! Upečené potraviny vytahujte kleštěmi nebo jiným kuchyňským náčiním.
s) Toto zařízení nepoužívejte k sušení nebo ohřívání předmětů.
t) Používejte kuchyňské pomůcky určené k použití s potravinami, které zařízení nepoškrábou. Je zakázáno používat ostré a kovové předměty.
u) Je nutné pravidelně čistit zásuvku, aby nedošlo k trvalému usazení nečistot.
POZNÁMKA! I když zařízení bylo navrženo tak, aby bylo bezpečné, tedy má vhodné bezpečnostní prvky, tak i přes použití dodatečné ochrany uživatelem při práci se zařízením nadále existuje malé riziko úrazu nebo poranění. Doporučuje se zachovat opatrnost a zdravý rozum při jeho používání.
3. Zásady používání
Zařízení je určeno ke grilování potravin, tj. masa, ryb, zeleniny atd. přímo na topné desce.
Odpovědnost za veškeré škody vzniklé v důsledku použití zařízení v rozporu s určením nese uživatel.

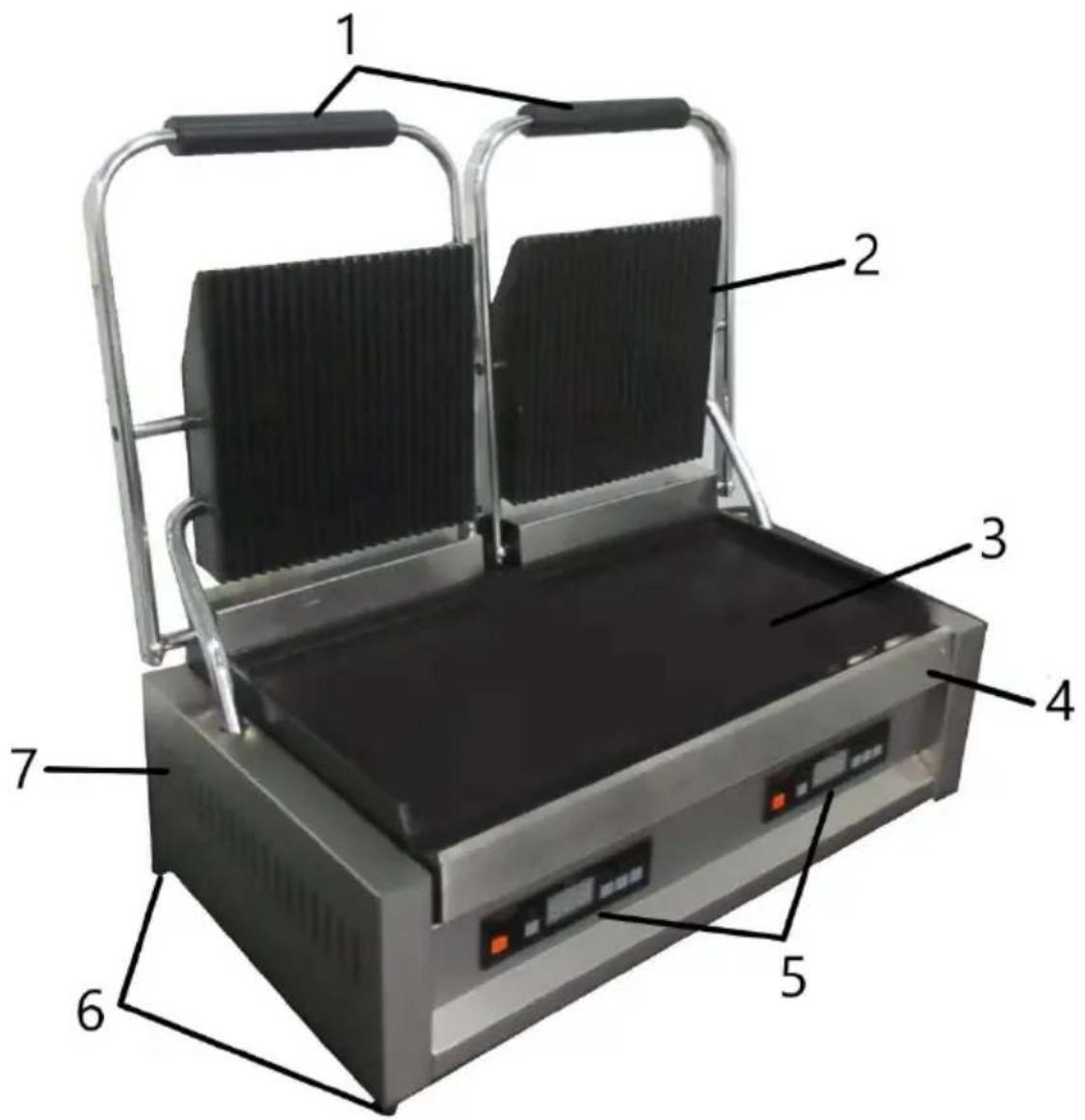

3.1. Popis zařízení
RC-C501
- Rukojet'
- Horní topná deska
- Spodní topná deska
- Zásuvka
- Ovládací panel
- Nožky
- Ventilační otvory
- Napájecí kabel
- Zemní svorka
- Tlačítko RESET
Prvky z bodů 8-10 nejsou na výše uvedených obrázcích vidět. Jsou umístěny na zadní straně krytu.

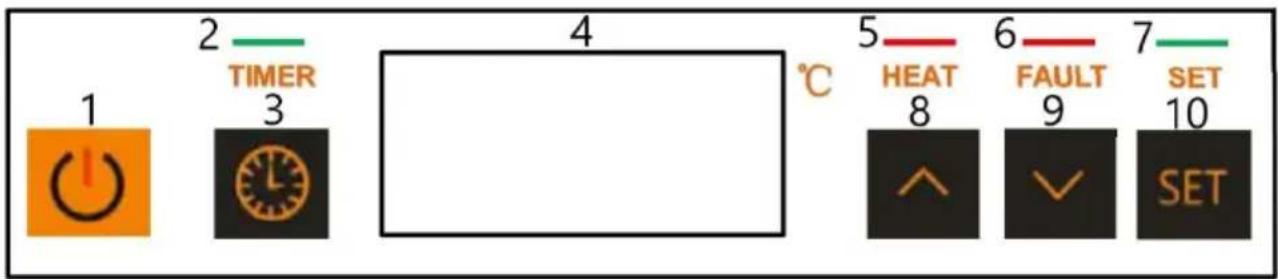

Popis ovládacího panelu
- Dioda Časovač
- Tlačítko Časovač
- Displej
- Dioda „Heat“
- Dioda „Fault“
- Dioda „Set“
- Tlačítko zvýšení hodnoty
- Tlačítko snížení hodnoty
- Tlačítko Set
3.2. Příprava k práci
UMÍSTĚNÍ ZAŘÍZENÍ
Teplota okolí nesmí být vyšší než 40 °C a relativní vlhkost nesmí být vyšší než 85 %. Zařízení postavte takovým způsobem, aby byla zajištěna dobrá cirkulace vzduchu. Vzdálenost zařízení od stěny by neměla být menší než 50 cm. Zařízení se musí nacházet daleko od jakéhokoli horkého povrchu.
Umístěte jednotku na tepelně odolný povrch!
Zařízení vždy používejte na rovnoměrném, stabilním, čistém a ohnivzdorném povrchu, mimo dosah dětí a osob s omezenými psychickými, smyslovými a duševními funkcemi. Zařízení umístěte takovým způsobem, abyste v každém okamžiku měli ničím nezatarasený přístup k elektrické zásuvce. Ujistěte se, aby
hodnoty proudu, kterým je zařízení napájeno, byly shodné s údaji uvedenými na technickém štítku zařízení!
Zařízení používejte pouze ve vodorovné poloze. Netřeste zařízením.
Před prvním použitím demontujte všechny díly a umyjte je, a také umyjte celé zařízení.
3.3. Práce se zařízením
1 .Uzemněte kryt zařízení pomocí zemnicí svorky umístěné v zadní části krytu.
2 Připojte zařízení k napájecímu zdroji. Na displeji se zobrazí „oFF“.
3 Zapněte zařízení tlačítkem On/Off, na displeji se zobrazí aktuálně naměřená teplota.
4 Zadejte požadované nastavení grilování pomocí ovládacího panelu (u grilu se dvěma deskami: levý panel je pro nastavení levé desky, pravý panel pro pravou desku):
a) Nastavení časovače:
- Stisknutím a podržením tlačítka „Časovač“ po dobu přibližně 2 sekund vstoupíte do možnosti nastavení času. Poté pomocí tlačítek (8) a (9) nastavte požadovanou hodnotu. Chcete -li nastavení uložit, stiskněte tlačítko „Časovač“ nebo počkejte přibližně 10 sekund.
- Krátké stisknutí tlačítka „Časovač“ obnoví/zastaví odpočítávání.
- Dioda „Časovač“ svítí, když je aktivní odpočítávání času. Po ukončení odpočítávání času dioda bliká.
- Po ukončení odpočítávání času zařízení vydá zvukový signál.
POZNÁMKA: Časovač má pouze informační funkci. Po dokončení odpočítávání času bude zařízení pokračovat v provozu.
b) Nastavení teploty topení:
- Stiskněte tlačítko „Set“, dokud ukazatel na displeji nezačne blikat. Pomocí tlačítek (8) a (9) nastavte požadovanou hodnotu teplotu.
Chcete -li nastavení uložit, stiskněte tlačítko „Set“ nebo počkejte přibližně 10 sekund.
- Dioda „Heat“ svítí, když je v zařízení aktivováno topení. V případě dosažení nastavené teploty nebo výskytu poruchy je dioda neaktivní.
Poznámka: Při prvním použití mohou topná tělesa vytvářet malé množství kouře.
c) Dioda „Set“ svítí, když vstoupíte do nastavení parametrů. Po ukončení nastavení dioda zhasne.
d) Dioda „Fault“ svítí, když dojde k poruše zařízení.
5 Stisknutím tlačítka (8) nebo (9) se na displeji zobrazí čas odpočítávání. Po 2 sekundách se displej automaticky vrátí k zobrazení teploty.
6 Před položením pokrmu na grilovací desku ji potřete jedlým olejem, například pomocí štětce.
UPOZORNĚNÍ! Potraviny připravené ke grilování pokládejte a vyjímejte vhodnými příbory. Nepoužívejte kovové příbory, abyste nepoškodili povrch topné desky.
7 Pravidelně kontrolujte stav naplnění sběrné zásuvky, aby nedošlo k přeplnění.
8 Po použití zařízení vypněte pomocí tlačítka On/Off a poté jej odpojte od zdroje napájení.
3.4. Čištění a údržba
a) Před každým čištěním, seřizováním, výměnou příslušenství a také vždy, když zařízení nepoužíváte, vytáhněte síťovou zástrčku a nechte zařízení úplně vychladnout.
b) K čištění zařízení používejte pouze jemné čisticí prostředky, určené pro čištění povrchů přicházejících do styku s potravinami.
c) Po každém čištění je nutno všechny prvky dobře osušit, než bude zařízení opět použito.
d) Zařízení skladujte na suchém a chladném místě, chráněném proti vlhkosti a přímému slunečnímu svitu.
e) Je zakázáno zařízení polévat vodou nebo je do vody ponořovat.
f) Dávejte pozor, aby se ventilačními otvory nacházejícími se na krytu zařízení nedostala dovnitř voda.
g) Ventilační otvory čistěte pomocí štětečku a stlačeného vzduchu.
h) Pravidelně provádějte revize zařízení a kontrolujte, zda je technicky způsobilé a není poškozeno.
i) K čištění používejte měkký, vlhký hadřík.
j) K čištění nepoužívejte ostré ani kovové předměty (například drátěný kartáč nebo kovovou obracečku), protože mohou poškodit povrch materiálu, z něhož je zařízení vyrobeno.
k) Zařízení je třeba pravidelně čistit, nejlépe po každém použití.
