INSTRUKCJA OBSŁUGI TJ1500 MSW

Opis parametru	Wartość paramectru
Nazwa produktu	PODNOŚNIK HYDRAULICZNY – LEWAREK
Model	MSW-TJ52-02	MSW-TJ3000	MSW-TJ2500	MSW-TJ1500
Wymiary [mm]	470x196 x135	660x290 x160	550x247 x150	720x310 x121
Cieżar [kg]	9,5	26	14,4	39,6
Udźwig [T]	2	2,5	1,5	3
Maksymalna wysokość [mm]	342 (bez adaptera)/357 (z adaptocrem)	465	358	505
Minimalna wysokość [mm]	135 (bez adaptera)/150 (z adaptocrem)	100	88	90
Wysokość unoszenia [min.maks./mm]	35/150 (z adaptocreau)342/357 (z adaptocreau)	285 - 465	210 - 358	350 - 505

1. OGÓLNY OPIS

Instrukcja przeznaczona jest do pomocy w bzipiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany scisle według wskazań technicznych przy uzyciu najnowszych technologii i componentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dia zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o prawi prawnidowa obstugo oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukrji. Dane-technicz i specyfikacze zawarte w tej instrukrji obsługi się aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojeistowano i izoudowana tak, aby nyzyko jakie wynika z emisji hałasu ograniczyć do najnizszego poziemu.

OBJAŚNIENIE SYMBOLI

CE Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.

Przed uzyciem nalczy zapoznać się z instrukcją.

Produkt podlegający recyclicityi.

UWAGA! lub OSTRZEZENIE! lub PAMIĘTAJ opisująca daną sytuację (ogólny znak ostrzegawczył.

UWAGA! Niebezpieczeństwo zgniecenia dioni!

UWAGA! Ilustracje w niniejszej instrukcji obsługi maja charakter poglądowy i w niektórych szczegółach mogą różnic się od rzeczywistego wygładu produktu.

Instrukcją oryginalną jest niemiecka worsja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

1. BEZPIECZENSTWO UŻYTKOWANIA

UWAGAI Przoczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowendować ciężkie obratzenia ciała lub imień

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do PODNOŚNIK HYDRAULICZNY – LEWAREK.

2.1. BEZPIECZENSTWO W MIEJSCU PRACY

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozządek podczas używania urządzenia.

b) W razie watpliwości czy produkt działa poprawnie lub stwierdzenia uszkodzenia należy skontaktować się z serwisem producenta.

c) Naprawę produktu może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!

d) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione. (Nieuwaga może spowodować utratę kontroli nad urządzeniem.)

e) Należy regularnie sprawdzać stann nakejekz informacjami dotyczącymi bezpieczeństwa. W przypadku gdy, nakiejki są nieczytelne należy je wymienić.

f) Zachować instrukcję użytkowania w celu jej późniejszego uzycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcje użytkowania.

g) Elementy opakowania oraz drobne elementy montazowe należy przechowywać w miejscu niedostępnym dla dzieci.

h) Urządzenie trzymać z dala od dzieci i zwierząt. i) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

PAMIĘTAJI Należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.2. BEZPIECZENSTWO OSOBISTE

a) Niedozwnolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istatnym stopniu zdolności obsługi urządzenia.

b) Maszyne mogą obsługować osoby sprawne fizycznie, zdolne do jej obsługi i odpowiednio wyszkolone, które zapoznały się z niniejszą instrukcją oraz zostały przeszkolone w zakresie bezpieczeństwa i higieny pracy.

c) Należy być uważnym, liderować się zdrowym rozsądkiem podczas pracy urządzeniem. Cawila nieuwagi podczas pracy, może doprowadzać do poważnych obrażeń ciała.
d) Nie należy przecenlać swoich możliwość. Utrzymywać balans i równowage ciała przez cały czas pracy. Umożliwia to lepczą kontrolę nad urządzeniem w nieoczeklwanych sytuacjach.
e) Urządzenie nie jest zabawka. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.
f) Urządzenie skuży jedynie do podnoszenia i opuszczania pojazdów – nie pozostawłać uniesionego pojazdu na urządzeniu przez dłuższy czas oraz nie pracować pod pojazdeń uniesionym przez to urządzenie!
g) Zwrócić uwagę na to, aby po podmiesleniu pojazdu, a więc zmianie jego stabilnego położenia, nie wyciekcy z niego żadne płyny eksploatacyjne.
h) Nie przesuwać podnośnika z uniesionym na nom pojazdem!
2.3. BEZPIECZNE STOSOWAXIE URZADZENIA
a) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzić przed cada pracy czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchonymi tpełonięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed uzyciem.
b) Urządzenie należy chronić przed dziećmi.
c) Naprawa oraz konservacja urządzeń powienna być wykonywana przez wykwali kowane osoby przy użyciu wyłącznie oryginalnych części zamienych. Zapewni to bezpieczeństwo użytkowania.
d) Aby zapewnić zaprojektowaną integralność operacyjna urządzenia, nie należy usować zaimstalowanych fabrycznie osion lub odkręcać śrub
e) Przy transpotowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania należy uwzględnić zasady bezpieczeństwa i higiery pracy przy ręcznych pracach transportowych obewiązujących w kraju, w króryt urządzenia są użytkowane.
t) Należy regulamie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.
g) Urządzenie nie jest zahawcji. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzony osoby doroskiej.
h) Nie wolna unichomiać posłego urządzenia,
i) Zabrania się ingerowania w konstrukcji urządzenia celem zmiany jego parametrów lub budowy.
i) Trzymacraturzeneria z dala od zródelegnia
k) Nie należy przeciązać urządzenia.
1) Nie używać urządzenia w przypadku braku lub
niedostatecznej ilości oleju w silownika.
m) Urządzenie używać jedynie na twardym, równym i wolnym od zanieczyszczeń podłożu.
n) Przed podniesieniem pojazdu należy go unierachnić – żalarzyć harułu: poraczniczy (podrojowy), skrzynie ręczne pozastanić na biegu 1. lub wierzemnym (w automatycznych na „P2-park) oraz podlożki sprejalne kliry pod te koła, które pozostaną w kontakrkie z podlożem po podniesieniu. Zapobiegnie ni nichrontrowanemu przesunićnio się pojazdu i ewentudanemu spadnięciu z podnosiika.

0) Przy wyborze dogodnych miejsc na pojeźcie do przyłożenia podnośnika należy klecować się zaleceniami producenta pojazdu. Zapewni to bezpieczna piące oraz zapobiegnie ewentualaryn uszkodzeniom podwozia.
p) Podnośnik przeznaczony jest tylko do podnoszenia części pojazdu – nigdy nie usosić całego pojazdu.
q) Nie używać urządzenia na zewnątrz podczas silnego wiatru.

3. ZASADY UZYTKOWANIA
Urządzenia sluży ro częściowego podnoszenia allo upuszczania pojazdkiw.
Odpowiedzialność za wszelkie szkody powstałe w wymiku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

3.1. OPIS LIRZADZENIA
MSW-TJS2-02

1. Dzignia do anovania
2. Ramie unoszace
3. Gniazdo podtrzymuace
4. Zawár upustowy
5. Gniazdo dźwigni unaszącej
6. Polcrywa silownika
7. Miejsre mocowania uchwym do przynaszenia
   (opcjonalnie do wyhona)
8. Uchwzy montujące części drzegni (na czas transportu)
   przechowywania)
9. Källa male abrotowy (x2)
10. Kälko duze stale (x2)
11. Adapter gniazda (obrazek paniżej)

MSW-T13000 1 2 8 4 3 7 5 6

MSW-TJ2500 1 2 3 4 5 6 7

1. Dźwignia do unoszenia.
2. Ramie unovace
3. Gniazdo podtrzymujące
4. Zawór upusowy
5. Kółko obrotowe (x2)
6. Kölkr duze stale
7. Uchwyt do przenoszenia (po obydrw sjonach)
8. Pokrywa słownika

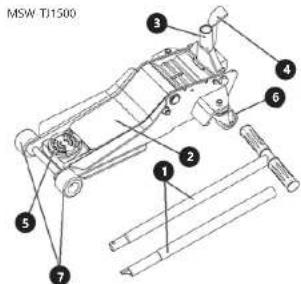

MSW TJ1500 ① ② ③ ④ ⑤ ⑥ ⑦

1. Dźwignia do unoszenia
2. Ramie unoszące
3. Gniazdo dźwigni unoszącej
4. Pedal noznego uloszenia
5. Gniazdo poduzymujače
6. Kółko obrotowe (x2)
7. Kólko stabe (x2)

3.2. PRZYGOTOWANIE DO PRACY UMIE ISCIWIENIE URZADZENIA

Temperanza otoczenia nie może przelaczaća 20 - 50°C, a wilgotność względna nie powina przelaczaća 85%. Urządzenie należy trzyznac z dala od wszelkich goryczych powderach. Urządzenie należy zawsze użytkować na rownej, stabilnej, czystej, optioodpojnej i sachej powierzchni i poza zasiędmi dzieci oraz osób ograniczonych funkcjiach psychoticnych, sensoryczanych i uzułowych. Nie użytkować urządzenia w miejscy występowania silowych pól magatecznych, potencjalnie wybuchowej atmosferze, kopalniach, stakach morskich oraz bezpośrednim kontakcie z jedeniczne.

MONTAŻ URZĄDZENIA • MSW-TJS2-02

W pierwsz kolejności umocować uchrony do przenoszenia lewarka w wybranym przez sieble miejscu (7). Nasepnie przed pierwszym uzyciem zmotrowce dignatą do unosenia warnaspie jedna turkę dwigni do drugiej a zaskoczy bolec w otworze. Zmotowana dignatą (1) umleść w gnicztów (6) i upcensowy się, ze zawór opustowy (4) jest zakręcyj (jak nie, to do doparcyt do opom) wykonacją lolka peleych ruchów dwignią (górć-óśl) aby rozprowadzół po nim olej. Nu wszelki wypadek prawindowe daneje urządzenia można sprawność wpiery bez ołączenia. Jeśli ramie (2) bez problemu się onosi za kezdym peleych ruchem dwigni (1) i opało po popraszczenia zaworni odopsierenzającgo ostracza, ze urządzenie jest sprawne.

MSW-TJ3000 / MSW-TJ2500 / MSW-TJ1500

W przypadku rych modeli montzu wynaga jedynie dźwignia do uroszenia (1) składacja się z dwóch elementów. Zracońować dźwignie do uroszenia (1) władlage)—jedną część dźwigny w drąg. Orzwożyć zawde upusowy (2) obraz decade dźwignie do uroszenia w telefonku przechnym do sukazódeweg zegata i nasęgnie wykancó dźwignia (se MSW-TI1500, opcjalnie pedakem nożany)—6 pełnych rochów dológu aby rozprowadzić előej po wkładzie i go oprównierżetów.—Zakrycie zawde upusowy. Na wszelki wypadnik przeciwdowe działanie urządzenia można sprawódzyc ypiere bez obciążenia. Śeli ramie (2) bez problemu się uniasi za każdym pełnym ruchenu dźwigni (also pedu) w przypadku MSW-TI1500) i opałe po popraszczeniu zawona odpowiedzialycje oznacza, że urządzenie jest sprawane.

3.3. PRACA Z URZADZENIEM 3.3.1 PODNOSZENIE

Po zkażeniu dźwigni oraz upewnieniu się, że zawcier uprustowy jest zakręcony parkawciel lewarek pod jeden z punktów podparcia w pojeśdzie (patrz instrukrzej obshugi zata lub skonaktaj się z autoryzowanym serwisem). Poupować dźwignią gina dot (MSW-TJ1700 oprjonalnie prędark nażnym), aby gniażdo dźwigni orarlo się centralnie

NÁVOD K OBSLUZE

w miejscu podparcia w pojeźdozie. Pompować do momentu aż pojazd zostanie uniesiony na żądaną wysokość albo skoriczy się zakres unoszenia. Następnie podstawić pod auto podpony.

MSW-TJS2-02

Wyjąć dźwignię onoszenia (1) i jej końcówka wcelować w wycięcie w zaworze upustowym (4) i następnie powoli kręcząc ją w kerunku przeciwnym do wskazówek zegara opuszczać pojazd, aż spocznie on na podporach.

MSW-TJ3000/MSW-TJ2500/MSW-TJ1500

Przekręcić powoli dźwignie unoszenia (1) w kierunku przeciwnym do wskazówek zegara. Pojazd opuszczac powoli z zachowaniem szczególnej ostrożności! Następnie zakręcić zawór upustowy.

UWAGA: opuszczając pojazd nigdy nie odkręcać zaworu upustowego do końca!

3.3.2 OPUSZCZANIE

Wpierw unieść nieco pojazd, aby wyjąć podtrzymujące go podpory (patrz poprzedni ppkt). Następnie za pomocą dźwigni do unoszenia (1) odkręcać zawór upustowy przekręcając go w kierunku przeciwnym do wskazówek zegara do momentu az ramie unoszące zacznie się powoli opuszczać.

UWAGA: im mocniej odkręcony zawór upustowy (4), tym szybciej ramie unoszące opada, jednakze nie należy go nigdy całkowicie odkręcać, czy dopuszcać do wycieku oleju hydraulicznego z niego – wolne opuszczanie pojazdu pozwala lepiej kontrolować proces i szyłciej reagować w przypadku nieoczekiwanych sytuacji!

W momencie góry opuszczany pojazd pewnie spocznie na podłozu, a gniazdo podtrzymujące (3) straci kontakt z podwoziem, wyjechać podnośnikiem spod auta i dokończyć opuszczanie ramienia unoszącego (2) az do całkowitego złożenia. Zakręcic zawór upustowy (4) przekręcając go z kierunkiem wskazówek zegara.

UWAGA: w przypadku konieczności przerwania opuszczania należy niezwłocznie dokręcić zawór upustowy (2), a ramię unoszące (2) zatrzyma się w danym położeniu. W razie potrzeby można wtedy ponownie pocnięśc ramie unoszące (2) lub kontynuować opuszczanie wedle tych samych procedur opisanych powyżej.

3.3.3. MONTAŻ ADAPTERA GNIĄDA (MSW-TJS2-02) Istnieje możliwość zwiększenia zakresu podoszenia montując opcjonalnie adapter gniązda (11). W tym celu wplerw uniść ramię usznęce (2) aby uzyskać dogodny dostęp do śruby gniązda unoszącego (3). Następnie przy uzycia klucza nasadowego (18 mm) oraz oczkowego (19 mm) należy odkręcić śrube gniązda podrzymującego (3). Wyjac z niego „korone”, wą w jej miejsce umiścić adapter (11) oraz go dokręcić tą samą śrubę z nakrętką co „korone”.

3.4. CZYSZCZENIE I KONSERWACJA

a) Do czyszczenia powierzchni należy stosować wyłącznie środki niczawierające substancji zrących.

b) Urządzenie nalczy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.

c) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.

d) Należy wykonywać regulame przeglady urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.

e) Do czyszczenia należy używać miękkiej ściereczki.

f) Do czyszczenia należy używać miękkiej, wilgotnej ścereczki.

g) Do czyszczenia nie wolno używać ostrych i/łub metalowych przedmiotów (np. drucianej szczotki lub metalowej iopatki) ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.

h) Nie czyścić urządzenia substancja o odczynie kwasowym, środkami przeznaczenia medycznego, rozcieńczalnikami, palwem, olejami lub innymi substancjami chemicznymi może to spowodować uszkodzenie urządzenia.

) Należy regularnie sprawdzić stan oleju hydraulicznego (SAE 10) w siłowniku i w razie potrzeby go uzupełnić.

UZUPEŁNIANIE/NAPEŁNIANIE OLEJU W SIŁOWNIKU: Przy całkowicie opuszczonym ramieniu unoszącym unieść pokrywę siłownika i odkręcić śrubę na siłowniku. Przez otwór po śrubie ostrożnie nalewać olej hydrauliczny az do górnej kraweczni. Zakręcić śrubką otwór.

UWAGA: podczas procesu napełniania siłownika olejem nie ruszać dźwignią. Zużyty olej hydrauliczny należy oddać do specjalnego punktu utylizacji.
