INSTRUKCJA OBSŁUGI RCIC-17000 Royal Catering

Opisparametru	Wartośćparametru
Nazwa produktu	KUCHNIA INDUKCYJNA
Model	RCIC-8500	RCIC-17000
Napięcie zasilania [V~] /Częstotliwość [Hz]	400V ~/ 50Hz
Moc znamionowa [W]	5000W + 3500W	(5000W) x2 + (3500W)x2
Zakres częstotliwości roboczej[kHz]	18-34
Klasa ochrony IP	IPX4
Wymiary (Szerokość /Głębokość / Wysokość) [mm]	400x900x870 800x9	00x870
Ciężar [kg]	46,5	77,0
Tryb czuwania	tak
Ochrona przed przegrzaniem	tak

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

PL

CE		Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.
		Przed użyciem należy zapoznać się z instrukcją.
		Produkt podlegający recyklingowi.
		UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
		UWAGA! Ostrzeżenie przed porażeniem prądem elektrycznym!
		Uwaga! Gorąca powierzchnia może spowodować oparzenia!
		Do użytku tylko wewnątrz pomieszczeń.
		UWAGA! Niejonizujące promieniowanie elektromagnetyczne.

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

2. Bezpieczeństwo użytkowania

⚠️ UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do KUCHNIA INDUKCYJNA.

2.1. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie modyfikować wtyczki w jakikolwiek sposób. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Unikać dotykania uziemionych elementów, takich jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli ciało jest uziemione i dotyka urządzenia narażonego na bezpośrednie działanie deszczu, mokrej nawierzchni i pracy w wilgotnym otoczeniu. Przedostanie się wody do urządzenia zwiększa ryzyko jego uszkodzenia oraz porażenia prądem.

c) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.

d) Nie należy używać przewodu w sposób niewłaściwy. Nigdy nie używać go do przenoszenia urządzenia lub do wyciągania wtyczki z gniazda. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub poplątane przewody zwiększają ryzyko porażenia prądem.

e) Jeśli nie można uniknąć używania urządzenia w środowisku wilgotnym, należy stosować wyłącznik różnicowo-prądowy (RCD). Używanie RCD zmniejsza ryzyko porażenia prądem.

f) Zabrania się używania urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi wyraźne oznaki zużycia. Uszkodzony przewód zasilający powinien być wymieniony przez wykwalifikowanego elektryka lub serwis producenta

g) Aby uniknąć porażenia prądem elektrycznym, nie należy zanurzać kabla, wtyczki ani samego urządzenia w wodzie lub innym płynie. Nie wolno używać urządzenia na mokrych powierzchniach.

h) UWAGA – ZAGROŻENIE ŻYCIA! Podczas czyszczenia lub użytkowania urządzenia nigdy nie wolno zanurzać go w wodzie lub innych cieczach.

i) Nie należy używać urządzenia w pomieszczeniach o bardzo dużej wilgotności / w bezpośrednim pobliżu zbiorników z wodą!

j) Nie podłącać urządzenia do rozgałęźników gniazd elektrycznych, przedłużaczy itp.

k) Podłączenie elektryczne urządzenia powinno być wykonane przez wykwalifikowanego elektryka.

2.2. Bezpieczeństwo w miejscu pracy

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.

b) Nie używać urządzenia w strefie zagrożenia wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pytów. Urządzenie wytwarzają iskry, mogące zapalić pył lub opary.

PL

c) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwłocznie wyłączyć i zgłosić to do osoby uprawnionej.
d) W razie wątpliwości czy urządzenia działa poprawnie, należy skontaktować się z serwisem producenta.
e) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
f) W przypadku zaprószenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2).
g) Urządzenie używać w dobrze wentylowanej przestrzeni.
h) Należy regularnie sprawdzać stan naklejek z informacjami dotyczącymi bezpieczeństwa. W przypadku gdy, naklejki są nieczytelne należy je wymienić.
i) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
j) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
k) Urządzenie trzymać z dala od dzieci i zwierząt.
I) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

Pamiętać! należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.3. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.
b) Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać urządzenie.
c) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do poważnych obrażeń ciała.
d) Aby zapobiegać przypadkowemu uruchomieniu upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do źródła zasilania.
e) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę ciała przez cały czas pracy. Umożliwia to lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.
f) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

2.4. Bezpieczne stosowanie urządzenia

a) Nie należy używać urządzenia, jeśli przełącznik ON/OFF nie działa sprawnie (nie załącza i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne, nie mogą pracować i muszą zostać naprawione.

b) Przed przystąpieniem do regulacji, czyszczenia i konserwacji urządzenie należy odłączyć od zasilania. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia.

c) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.

d) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.

e) Urządzenie należy chronić przed dziećmi.

f) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.

g) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie ośłon lub odkręcać śrub.

h) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania należy uwzględnić zasady bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych obowiązujących w kraju, w którym urządzenia są użytkowane.

i) Zabrania się przesuwania, przestawiania i obracania urządzenia będącego w trakcie pracy.

j) Nie należy pozostawiać włączonego urządzenia bez nadzoru.

k) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.

I) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.

m) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.

n) Trzymać urządzenia z dala od źródeł ognia i ciepła.

o) Nie wolno zasłaniać otworów wentylacyjnych urządzenia!

p) Nie składować przedmiotów na urządzeniu, a szczególnie na jego szklanej powierzchni.

q) Zabrania się podgrzewania pustych naczyń na urządzeniu.

r) Urządzenie należy używać na odpornej na działanie ciepła powierzchni. Zabrania się ustawiania urządzenia na dywanach, obrusach itp. powierzchniach wykonanych z łatwopalnych, topliwych materiałów.

s) Nie należy umieszczać urządzenia na metalowych powierzchniach.
t) UWAGA! Płyta grzewcza urządzenia pozostaje gorąca przez dłuższy czas po wyłączeniu zasilania. Dotknięcie rozgrzanej płyty grozi poparzeniem skóry.
u) Używać tylko i wyłącznie garnków i patelni przeznaczonych do użytkowania z kuchenkami indukcyjnymi.
v) Nie należy umieszczać metalowych utensyliów, sztućców itp. w obszarze włączonej płyty grzewczej urządzenia, ponieważ mogą ulec znacznemu nagrzaniu i stać się przyczyną poparzenia skóry.
w) UWAGA! pierścionki, zegarki, łańcuszki i inne metalowe przedmioty mogą ulec rozgrzaniu podczas przebywania w pobliżu włączonego urządzenia.
x) Zabrania się umieszczania kartki papieru pomiędzy garnkiem/patelnią a płytą kuchenki. Papier może się zapalić.
y) Folię aluminiową oraz plastikowe sztućce i naczynia należy trzymać z dala od płyty grzewczej urządzenia.
z) Zabrania się użytkowania urządzenia w pobliżu urządzeń podatnych na promieniowanie elektromagnetyczne tj. kart płatniczych, odbiorników telewizyjnych itp.
aa) Zabrania się przechowywania w szafce urządzenia przedmiotów wybuchowych, mających działanie korozyjne itp.

UWAGA! Pomimo iż urządzenie zostało zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Urządzenie przeznaczone jest do podgrzewania oraz gotowania potraw i płynów umieszczonych w naczyniach dedykowanych do użytku z kuchenkami indukcyjnymi.

Produkt jest przeznaczony do użytku komercyjnego w instytucjach takich jak restauracje, szpitale itp..

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

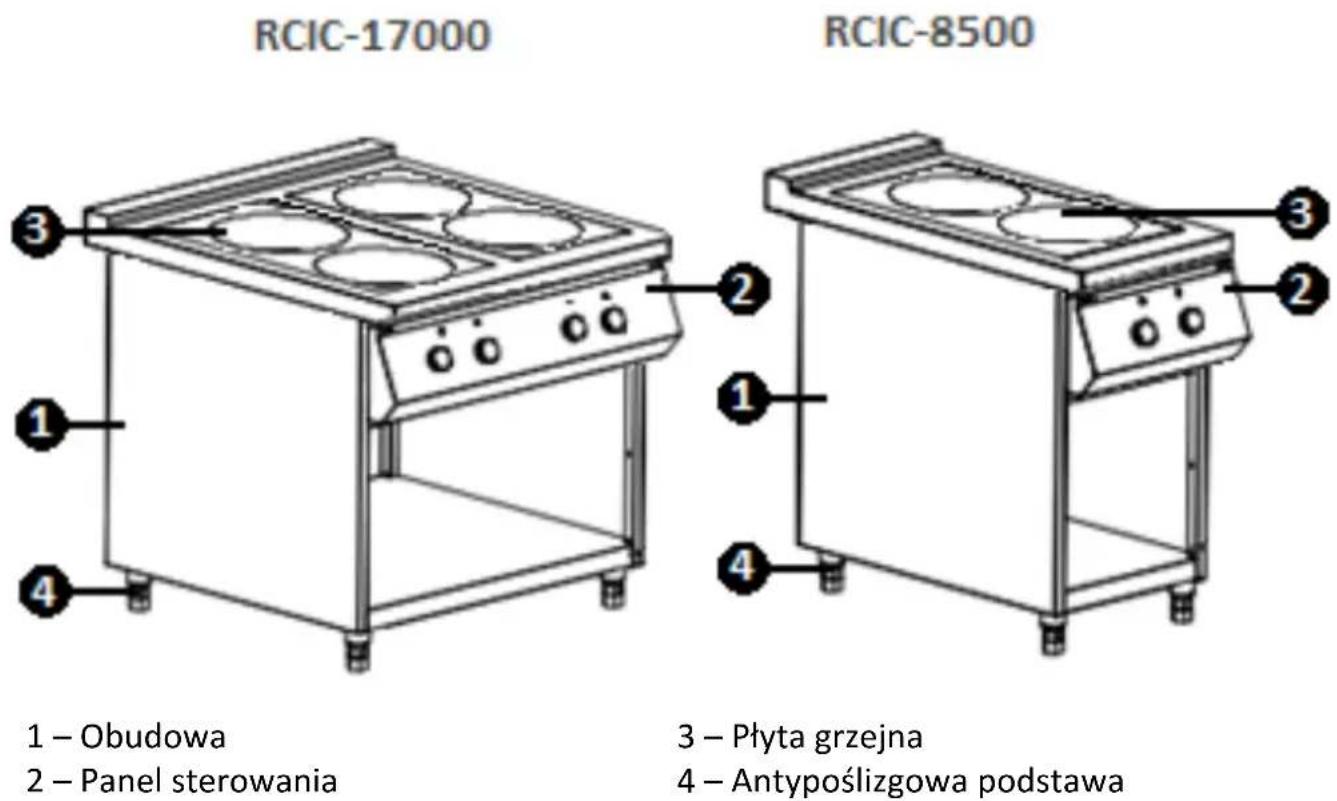

3.1. Opis urządzenia

1 - Obudowa
2 – Panel sterowania
3 – Płyta grzejna
4 – Antypoślizgowa podstawa

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Urządzenie należy ustawić w sposób zapewniający dobrą cyrkulację powietrza. Należy utrzymać minimalny odstęp 10 cm od każdej ściany urządzenia. Urządzenie należy trzymać z dala od wszelkich gorących powierzchni. Urządzenie należy zawsze użytkować na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni i poza zasięgiem dzieci oraz osób o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych. Urządzenie należy umiejscowić w taki sposób, by w dowolnej chwili można się było dostać do wtyczki sieciowej. Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej!

PRZED PIERWSZYM UŻYCIEM

UWAGA! Przed przystąpieniem do montażu/pracy z urządzeniem należy upewnić się, czy wszystkie elementy są kompletne oraz nieuszkodzone! W przypadku rozbieżności niezwłocznie skontaktować się z dostawcą!

Podłączanie urządzenia powinno odbywać się przez wykwalifikowaną osobę! Urządzenie nie jest wyposażone we wtyk elektryczny.

OSTRZEŻENIE: W celu skorzystania z gwarancji lub zgłoszenia reklamacji konieczne jest przedstawienie dowodu montażu przez wykwalifikowanego elektryka wraz z numerem jego licencji.

Opis podłączenia przewodów – przewody mają odpowiednie oznaczenia „N”, „L1”, „L2”, „L3” i „⊥” (symbol uziemienia przewodu uziemiającego) na nich:

• Przewody fazowe L1, L2, L3 należy podłączyć do złączy gniazdowych oznaczonych jako L1, L2, L3.
• Drut ochronny należy podłączyć do złącza uziemiającego oznaczonego jako

- Przewód neutralny N należy podłączyć do złącza oznaczonego N.

Widok od wewnątrz wtyczki:

L3 L2 N L1 PE

UWAGA! Stosowany standard linii energetycznej to: 5G×4,0mm² (liczba żył × przekrój) dla 17000 W i 5Gx2,5mm ^2 dla 8500 W.

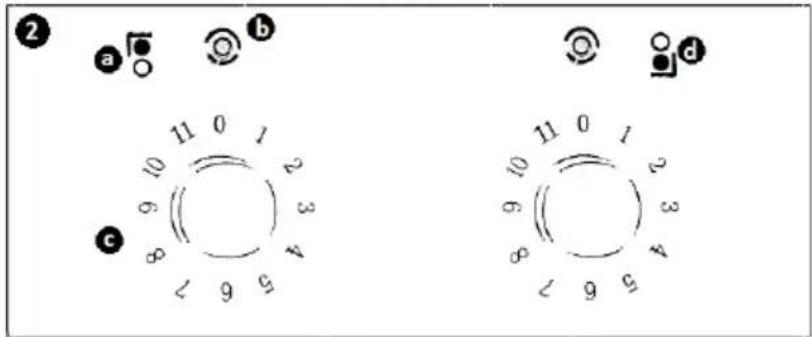

PANEL STEROWANIA - OPIS

RCIC-8500

PANEL STEROWANIA - OPIS
Nr.	SYMBOL	FUNKCJA
a		Obszar grzejny tylni (średni - ∅144 mm; duży – ∅228 mm)
b		Kontrolna dioda zasilania LED; Zielona – urządzenie podłączone do sieci elektrycznej/urządzenie gotowe do pracy Czerwona – urządzenie w trakcie pracy
c		Pokrętło regulacji mocy grzania obszaru grzejnego
d		Obszar grzejny przedni (średni - ∅144 mm; duży – ∅228 mm)

3.3. Praca z urządzeniem

UWAGA: Naczynia użytkowane wraz z urządzeniem muszą być przystosowane do eksploatowania na kuchenkach indukcyjnych oraz mieścić się w zakresie wymiarów dedykowanych dla urządzenia 16-30 cm. Używane naczynia muszą posiadać płaską podstawę. Zabrania się stawiania na zimnej płycie grzejnej gorących garnków.

Urządzenie posiada 11 zakresów regulacji mocy grzania, dostosowywanych przy pomocy pokręteł:

• Poziom 0 – urządzenie gotowe do pracy. Kontrolna dioda LED świeci się na zielono.
• Poziom 1-11 kontrolna dioda LED świeci się na czerwono.
• Poziom 1 urządzenia posiada funkcję podgrzewania przerywanego.

POZIOMY GRZANIA OBSZARU ROBOCZEGO TYLNIEGO
POZIOM	0	1	2	3	4	5
MOC [W]	Brak	950	1000	1350	2100	2500
POZIOM	6	7	8	9	10	11
MOC [W]	2600	3500	3700	3900	4500	5000
POZIOMY GRZANIA OBSZARU ROBOCZEGO PRZEDNIEGO
POZIOM	0	1	2	3	4	5
MOC [W]	Brak	950	1000	1350	2100	2500
POZIOM	6	7	8	9	10	11
MOC [W]	2600	2800	2900	3000	3200	3500

OBSŁUGA

1. Naczynie ze wsadem umieścić centralnie na wybranym obszarze grzejnym.
2. Podłączyć urządzenie do źródła zasilania, a następnie włączyć, przekręcając pokrętło regulacji na odpowiedni poziom. Wybierając poziom grzania kierować się wartościami przedstawionymi w tabeli POZIOMY GRZANIA OBSZARU ROBOCZEGO ∅144/ ∅228.
3. Urządzenia wyposażone są w zabezpieczenie przed przegrzaniem.
   a) W przypadku, kiedy naczynie znajdujące się na płycie jest zbyt gorące lub cewka indukcyjna przegrzewa się, kontrolna dioda LED zacznie migać na czerwono.
   b) Jeśli naczynie nie jest przystosowane do obsługi na kuchence indukcyjnej bądź płyta grzejna została włączona bez postawionego naczynia, kontrolna dioda LED zaświeci się 1 raz, a urządzenie wyłączy się po 30 sekundach.
   c) W przypadku uszkodzenia czujnika temperaturowego bądź jego przegrzania, kontrolna dioda LED zaświeci się 2 razy, a urządzenie wyłączy się po 30 sekundach.
   d) Jeśli napięcie zasilające jest zbyt niskie lub wysokie bądź występuje problem z fazą, kontrolna dioda LED zaświeci się 3 razy, a urządzenie wyłączy się po 30 sekundach.
4. Po zakończonej pracy ustawić pokrętło regulacji w pozycji 0.
5. Jeśli urządzenie zostanie podłączone do sieci, ale w ciągu 4 godzin nie nastąpi jego obsługa, to system przełączy się w tryb czuwania.

3.4. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, regulacją, wymianą osprzętu, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową i całkowicie ochłodzić urządzenie.
b) Przed każdym czyszczeniem, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową.
c) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrácych.
d) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.
e) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
f) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.
g) Należy pamiętać, aby przez otwory wentylacyjne znajdujące się w obudowie nie dostała się woda.
h) Otwory wentylacyjne należy czyścić pędzelkiem i sprężonym powietrzem.
i) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.
j) Do czyszczenia należy używać miękkiej, wilgotnej ściereczki.
k) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki) ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.
I) Nie czyścić urządzenia substancja o odczynie kwasowym, środkami przeznaczenia medycznego, rozcieńczalnikami, paliwem, olejami lub innymi substancjami chemicznymi może to spowodować uszkodzenie urządzenia.

USUWANIE ZUŻYTYCH URZĄDZEŃ.

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.

Technické údaje

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
