INSTRUKCJA OBSŁUGI FR 3804 H CLATRONIC

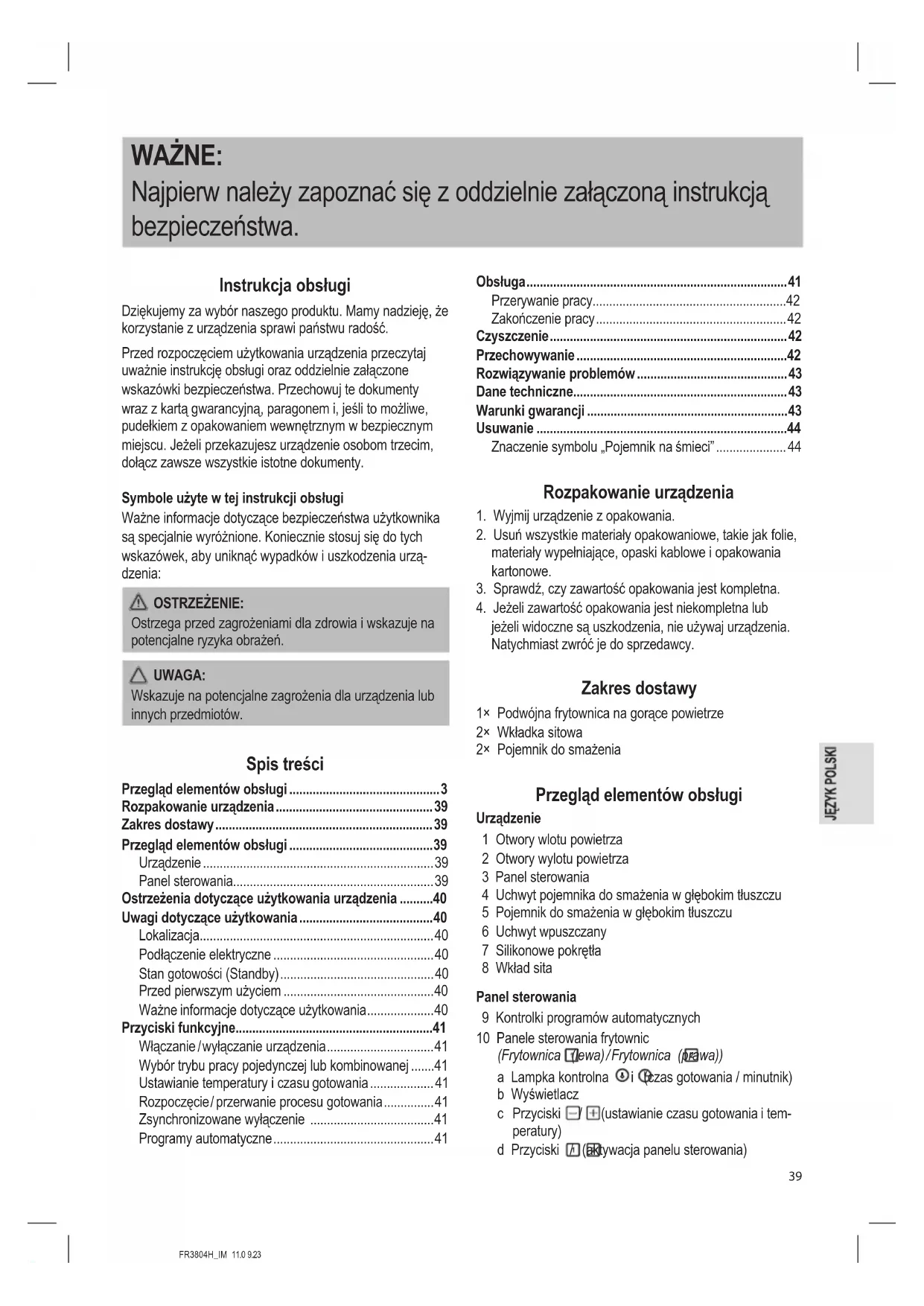

• WAŻNE: Najpierw należy zapoznać się z oddzielnie załączoną instrukcją bezpieczeństwa. Instrukcja obsługi Dziękujemy za wybór naszego produktu. Mamy nadzieję, że korzystanie z urządzenia sprawi państwu radość. Przed rozpoczęciem użytkowania urządzenia przeczytaj uważnie instrukcję obsługi oraz oddzielnie załączone wskazówki bezpieczeństwa. Przechowuj te dokumenty wraz z kartą gwarancyjną, paragonem i, jeśli to możliwe, pudełkiem z opakowaniem wewnętrznym w bezpiecznym miejscu. Jeżeli przekazujesz urządzenie osobom trzecim, dołącz zawsze wszystkie istotne dokumenty. Symbole użyte w tej instrukcji obsługi Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazówek, aby uniknąć wypadków i uszkodzenia urzą- dzenia: OSTRZEŻENIE: Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń. UWAGA: Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów. Spis treści Przegląd elementów obsługi p. 3
• Rozpakowanie urządzenia p. 39
• Zakres dostawy p. 39
• Przegląd elementów obsługi p. 39
• Urządzenie p. 39
• Panel sterowania p. 39
• Ostrzeżenia dotyczące użytkowania urządzenia p. 40
• Uwagi dotyczące użytkowania p. 40
• Lokalizacja p. 40
• Podłączenie elektryczne p. 40
• Stan gotowości (Standby) p. 40
• Przed pierwszym użyciem p. 40
• Ważne informacje dotyczące użytkowania p. 40
• Przyciski funkcyjne p. 41
• Włączanie / wyłączanie urządzenia p. 41
• Wybór trybu pracy pojedynczej lub kombinowanej p. 41
• Ustawianie temperatury i czasu gotowania p. 41
• Rozpoczęcie / przerwanie procesu gotowania p. 41
• Zsynchronizowane wyłączenie p. 41
• Programy automatyczne p. 41
• Obsługa p. 41
• Przerywanie pracy p. 42
• Zakończenie pracy p. 42
• Czyszczenie p. 42
• Przechowywanie p. 42
• Rozwiązywanie problemów p. 43
• Dane techniczne p. 43
• Warunki gwarancji p. 43
• Usuwanie p. 44
• Znaczenie symbolu „Pojemnik na śmieci” Rozpakowanie urządzenia p. 44

1. Wyjmij urządzenie z opakowania.

2. Usuń wszystkie materiały opakowaniowe, takie jak folie,

materiały wypełniające, opaski kablowe i opakowania kartonowe.

3. Sprawdź, czy zawartość opakowania jest kompletna.

4. Jeżeli zawartość opakowania jest niekompletna lub

jeżeli widoczne są uszkodzenia, nie używaj urządzenia. Natychmiast zwróć je do sprzedawcy. Zakres dostawy 1× Podwójna frytownica na gorące powietrze 2× Wkładka sitowa 2× Pojemnik do smażenia Przegląd elementów obsługi Urządzenie 1 Otwory wlotu powietrza 2 Otwory wylotu powietrza 3 Panel sterowania 4 Uchwyt pojemnika do smażenia w głębokim tłuszczu 5 Pojemnik do smażenia w głębokim tłuszczu 6 Uchwyt wpuszczany 7 Silikonowe pokrętła 8 Wkład sita Panel sterowania 9 Kontrolki programów automatycznych 10 Panele sterowania frytownic (Frytownica (lewa) / Frytownica (prawa)) a Lampka kontrolna i (czas gotowania / minutnik) b Wyświetlacz c Przyciski / (ustawianie czasu gotowania i tem- peratury) d Przyciski / (aktywacja panelu sterowania)FR3804H_IM 11.0 9.23

11 Przycisk (włączanie / wyłączanie) 12 Przycisk (ustawianie czasu gotowania) 13 Przycisk (ustawianie temperatury) 14 Przycisk (zsynchronizowane wyłączenie) 15 Przycisk (podgrzewanie) 16 Przycisk (automatyczny wybór programu) Ostrzeżenia dotyczące użytkowania urządzenia OSTRZEŻENIE: Ryzyko poparzeń!

• Pojemników do głębokiego smażenia dotykać tylko za uchwyty. W razie potrzeby użyć rękawic kuchennych.

• Podczas pracy urządzenia z wylotu powietrza może wydobywać się gorąca para. Zachować odpowiednią odległość. UWAGA:

• Nie zakrywać otworów wlotu i wylotu powietrza, aby zapewnić wystarczającą cyrkulację powietrza.

• Zachować odpowiednią bezpieczną odległość (30 cm) od łatwo zapalnych przedmiotów, takich jak meble, zasłony itp.!

• Nie eksploatować urządzenia pod szafkami ściennymi ze względu na unoszące się ciepło i opary.

• Nie manipulować przy wyłącznikach bezpieczeństwa.

• Przeciążenie! Nie używać gniazda wielokrotnego, ponieważ urządzenie ma zbyt dużą moc. Uwagi dotyczące użytkowania Lokalizacja

• Urządzenie należy ustawić na antypoślizgowej, równej i odpornej na wysoką temperaturę powierzchni.

• Nie umieszczać urządzenia tyłem bezpośrednio przy ścianie.

• Nigdy nie umieszczaj urządzenia ani przewodu zasilają- cego na gorących powierzchniach lub w pobliżu źródeł ciepła (np. kuchenka, płyta grzewcza). Podłączenie elektryczne Przed włożeniem wtyczki sieciowej do gniazda należy upewnić się, że napięcie sieciowe odpowiada napięciu urzą- dzenia. Informacje na ten temat znajdują się na tabliczce znamionowej. Stan gotowości (Standby) Urządzenie znajduje się w trybie gotowości, gdy świeci się tylko przycisk . Urządzenie przełącza się w tryb gotowo- ści w następujących sytuacjach:

• Gdy wtyczka sieciowa jest podłączona do prądu.

• Jeśli przycisk zostanie naciśnięty dwa razy po użyciu. Rozlegnie się sygnał dźwiękowy. Przed pierwszym użyciem

• Na elemencie grzejnym znajduje się warstwa ochronna. Aby ją usunąć, należy eksploatować urządzenie przez ok. 15 minut bez zawartości. Lekkie dymienie i zapachy są podczas tego procesu normalne. Zapewnić wystar- czającą wentylację.

OSTRZEŻENIE: Przed czyszczeniem urządzenia należy pozostawić je do ostygnięcia! - Odłączyć wtyczkę sieciową od gniazdka. - Wytrzeć pojemniki do głębokiego smażenia, wkłady sita i wnętrze urządzenia przed jego użyciem. Ważne informacje dotyczące użytkowania

• Urządzenie jest przeznaczone do przygotowywania potraw stałych. Nie należy przygotowywać w nim zup ani innych płynnych potraw.

• Wyłącznik bezpieczeństwa uniemożliwia korzystanie z urządzenia bez pojemnika do smażenia.

• Aby uzyskać najlepsze rezultaty, nigdy nie przepełniaj pojemników do smażenia, aby żywność nie miała kon- taktu z elementem grzejnym.

• Do pojemnika do smażenia nigdy nie należy dodawać oleju ani innych płynów. Aby uzyskać chrupiący efekt, żywność można posmarować niewielką ilością oleju.

• W urządzeniu nie należy przygotowywać potraw o wyso- kiej zawartości tłuszczu (np. kiełbasek).

• W urządzeniu można przygotowywać wszystkie potrawy, które nadają się również do piekarnika.

• Wkład sita zapewnia, że nagromadzony tłuszcz osiada na dnie pojemnika do smażenia. Dzięki temu potrawy są bardziej chrupiące.

• Podczas pieczenia ciast, chleba itp. należy pamiętać, że ciasto rozszerza się. Ciasto nie może stykać się z elementem grzejnym.

• Wkład sita można wyjąć do pieczenia chleba itp.

• Potrawy, które leżą na sobie podczas gotowania, należy wstrząsnąć w połowie czasu gotowania. Zoptymalizuje to wyniki gotowania i zapobiegnie nierównomiernemu gotowaniu.

• Domowe produkty ziemniaczane należy moczyć przez co najmniej 30 minut po pokrojeniu, aby zredukować skrobię ziemniaczaną. Następnie dobrze osusz kawałki ziemniaków papierem kuchennym.

• Czas gotowania zależy od różnych czynników: rozmiaru, tekstury, ilości jedzenia i ustawionej temperatury.

• Jeśli frytownica nie zostanie podgrzana, należy dodać 3 minuty do czasu gotowania.

• Za pomocą urządzenia można również ponownie podgrzewać żywność. W tym celu należy użyć programu automatycznego .FR3804H_IM 11.0 9.23

• Przyciski na urządzeniu są przyciskami dotykowymi. Aby wykonać daną funkcję, należy lekko dotknąć przycisków palcem. Każde naciśnięcie przycisku potwierdzane jest sygnałem dźwiękowym.

• Po naciśnięciu i przytrzymaniu przycisku lub roz- poczyna się szybki bieg. Włączanie / wyłączanie urządzenia

• Urządzenie włącza się przyciskiem . Pojawiają się przyciski do aktywacji paneli sterowania ( / ).

• Naciśnij przycisk dłużej, aby wyłączyć urządzenie.

• Po upływie czasu urządzenie automatycznie przechodzi w tryb czuwania. Usłyszysz 5 sygnałów. Wentylator pracuje nadal, aby schłodzić urządzenie. Wybór trybu pracy pojedynczej lub kombinowanej Po włączeniu urządzenia pojawiają się przyciski do aktywa- cji paneli sterowania.

• Jeśli chcesz używać lewej frytownicy, aktywuj ją przyciskiem . Pojawia się panel sterowania dla lewej frytownicy.

• Jeśli chcesz korzystać z prawej frytownicy, aktywuj ją przyciskiem . Pojawia się panel sterowania prawej frytownicy.

• Aby obsługiwać obie frytownice jednocześnie, należy nacisnąć zarówno przycisk jak i przycisk . Ustawianie temperatury i czasu gotowania Przyciski i są dostępne po jednym z każdej strony panelu sterowania urządzenia.

• Naciśnij przycisk , a następnie ustaw temperaturę (80 °C – 200 °C) za pomocą przycisków lub .

• Naciśnij przycisk , a następnie ustaw czas gotowania (1 – 60 minut) za pomocą przycisków lub .

• Na wyświetlaczu pojawia się na przemian temperatura i czas gotowania. Rozpoczęcie / przerwanie procesu gotowania

• Proces gotowania rozpoczyna się za pomocą przycisku

• Przyciskiem można przerwać proces gotowania. (Patrz rozdział „Obsługa” „Przerywanie pracy”) Zsynchronizowane wyłączenie Przycisk umożliwia jednoczesne przygotowanie dwóch różnych potraw o różnych czasach gotowania.

• Po naciśnięciu przycisku można ustawić tę samą tem- peraturę i czas gotowania na obu panelach sterowania.

• Uruchomić program za pomocą przycisku . Na panelu sterowania z krótszym czasem gotowania pojawia się napis . Program ten nie rozpocznie się, dopóki dłuższy czas gotowania nie osiągnie krótszego czasu gotowania. Programy automatyczne Wybierz program automatyczny, naciskając przycisk , aż zacznie migać symbol żądanego programu.

• Poniższa tabela przedstawia fabrycznie ustawione tem- peratury w stopniach Celsjusza ( °C ) i minutach ( min ). Ustawione wartości są jedynie wartościami orientacyj- nymi. W zależności od rozmiaru i wagi żywności, tempe- ratura i czas mogą wymagać indywidualnej regulacji.

• Należy również przestrzegać informacji podanych na opakowaniu żywności. Symbol Program °C min Kotlet 200 15 Drób 200 30 Krewetki 190 10 Ryba 180 25 Pizza 180 10 Frytki 200 25 Ciasto 180 12 Warzywa 170 20 Odgrzewanie 160 3 Obsługa

1. Wyciągnąć pojemniki do smażenia z urządzenia za

2. W razie potrzeby umieścić wkładki sitowe z silikonowymi

gałkami w pojemnikach do smażenia. Wcisnąć wkładki sitowe do końca.

3. Wsunąć pojemniki do smażenia z powrotem do urzą-

dzenia. Muszą się one zablokować.

4. Podłączyć urządzenie do prawidłowo zainstalowanego,

uziemionego gniazdka. Rozlega się sygnał dźwiękowy i wszystkie symbole zapalają się na krótko. Przycisk świeci się.

5. Nacisnąć przycisk , aby włączyć urządzenie. Zostaną

wyświetlone przyciski i .

6. Wybierz jedną frytownicę do pracy w trybie pojedyn-

czym lub obie frytownice do pracy w trybie łączonym. Urządzenie jest wstępnie ustawione na program automatyczny , temperaturę 200 °C i czas smażenia 15 minut.

7. Zalecamy wstępne rozgrzanie urządzenia przez ok.

3 minuty. W tym celu należy ustawić żądaną tempera- turę i czas gotowania na 3 minuty.

8. Nacisnąć przycisk , aby rozpocząć proces gotowania.

9. Po upływie czasu rozlegnie się 5 sygnałów i urządzenie

przejdzie w tryb gotowości.

10. Wyciągnąć pojemniki do głębokiego smażenia z urzą-

dzenia za uchwyt. Umieścić je na powierzchni odpornej na działanie wysokich temperatur.FR3804H_IM 11.0 9.23

11. Napełnić pojemniki do smażenia wybraną potrawą.

12. Wsunąć pojemniki z powrotem do urządzenia.

13. Ponownie włączyć urządzenie przyciskiem .

14. Uruchomić panel sterowania frytkownicy, na którym

znajduje się pojemnik do smażenia z potrawą.

15. Wybrać program automatyczny lub ustawić czas i tem-

peraturę gotowania ręcznie.

16. Nacisnąć przycisk , aby rozpocząć proces gotowania.

- W razie potrzeby potrząśnij potrawą w połowie czasu gotowania. W tym celu wyciągnąć pojemnik do smażenia za uchwyt. Następnie wcisnąć pojemnik do smażenia z powrotem do urządzenia. Przerywanie pracy

• Praca urządzenia zostaje przerwana po naciśnięciu przycisku . Jeśli chcesz wznowić pracę, naciśnij przycisk

• Ponadto obsługa jest przerywana po wyciągnięciu pojemnika do smażenia. Na panelu sterowania zostanie wyświetlony komunikat . Aby wznowić obsługę, należy ponownie włożyć pojemnik do smażenia. Wy- świetlacz zgaśnie.

• Urządzenie uruchamia się ponownie w przerwanym punkcie. Po odłączeniu urządzenia ustawienia zostaną zachowane, a urządzenie rozpocznie pracę od przerwa- nej pozycji. Zakończenie pracy Po upływie czasu gotowania urządzenie automatycznie przechodzi w tryb gotowości. 5 sygnałów dźwiękowych.

1. Wyciągnąć wtyczkę sieciową z gniazdka.

2. Wyjąć pojemniki do smażenia z urządzenia za uchwyty.

3. Przełożyć potrawę do żaroodpornej miski.

4. Wsunąć pojemniki do smażenia z powrotem do urządze-

nia, aby ostygły. Czyszczenie OSTRZEŻENIE:

• Przed czyszczeniem należy zawsze wyłączyć urządzenie i odłą- czyć je od sieci. Poczekaj, aż urządzenie, pojemniki do smaże- nia i wkłady sitowe ostygną.

• Nie wolno zanurzać urządzenia w wodzie! Może to spowodo- wać porażenie prądem lub pożar. UWAGA: Powłoka nieprzywierająca

• Nie używać szczotki drucianej ani innych przedmiotów ściernych.

• Nie używać ostrych lub ściernych środków czyszczą- cych.

• Pojemniki do smażenia i wkładki sitowe można czyścić w ciepłej wodzie do płukania z odrobiną płynu do ręcz- nego mycia naczyń.

• Wyczyść wnętrze i zewnętrzną stronę urządzenia za pomocą lekko wilgotnej, nie mokrej ściereczki.

• Za pomocą lekko zwilżonej szmatki usuń również wszelkie resztki jedzenia / tłuszczu znajdujące się na elemencie grzejnym i obok niego. Nie włączać ponownie urządzenia, dopóki element grzejny nie będzie całkowi- cie suchy! Przechowywanie

• Wyczyść urządzenie zgodnie z opisem. Pozostaw akce- soria do całkowitego wyschnięcia.

• Jeśli urządzenie nie będzie używane przez dłuższy czas, zalecamy przechowywanie go w oryginalnym opakowaniu.

• Urządzenie należy zawsze przechowywać w dobrze wentylowanym i suchym miejscu, poza zasięgiem dzieci.FR3804H_IM 11.0 9.23

Rozwiązywanie problemów Problem Możliwa przyczyna Środek zaradczy Urządzenie nie działa. Urządzenie nie jest zasilane. Sprawdzić gniazdo sieciowe za pomocą innego urządzenia. Włożyć prawidłowo wtyczkę sieciową. Sprawdzić bezpiecznik domowy. Urządzenie nie jest włączone. Na panelu sterowania widoczny jest tylko przycisk

Nacisnąć przycisk ,aby włączyć urządzenie. Pojawiają się przyciski do aktywacji paneli stero- wania ( / ). Nie rozpoczął się proces gotowania. Nacisnąć przycisk , aby rozpocząć proces gotowania. Jeden lub oba pojemniki do smażenia nie są prawidłowo włożone. Wyłączniki bezpieczeństwa uniemożliwiają pracę z nieprawidłowo włożonymi pojemnikami do smażenia. Włożyć prawidłowo pojemniki do smażenia. Muszą one słyszalnie kliknąć w odpowiednim miejscu. Potrawa nie jest w pełni ugotowana. Pojemnik do smażenia jest przepełniony. Zmniejsz ilość jedzenia. Mniejsze ilości gotują się bardziej równomiernie. Ustawiono zbyt niską temperaturę. Ustaw wyższą temperaturę. Ustawiono zbyt krótki czas gotowania. Ustaw dłuższy czas smażenia. Potrawa jest nierówno- miernie ugotowana. Jedzenie jest ułożone jedno na drugim. Nie zapewnia to wystarczającej cyrkulacji powietrza. Wstrząsnąć potrawą w połowie czasu gotowania. Potrawa nie jest chru- piąca. Użyto żywności, która nadaje się tylko do konwencjonalnej frytownicy. Używaj potraw odpowiednich do piekarnika lub posmaruj je niewielką ilością oleju. Z urządzenia wydobywa się dym. Przygotowujesz bardzo tłuste potrawy. Rozpryski tłuszczu wewnątrz urządzenia mogą powodować powstawanie dymu. Upewnij się, że wentylacja jest wystarczająca. Pojemnik do smażenia jest przepełniony. Żywność dotyka elementu grzejnego. Zmniejsz ilość jedzenia. W pojemniku do smażenia lub na elemencie grzejnym nadal znajdują się resztki jedzenia / tłuszczu z poprzedniego użytkowania. Urządzenie należy czyścić po każdym użyciu zgodnie z opisem w rozdziale „Czyszczenie”. Dane techniczne Model:.................................................................... FR 3804 H Zasilanie: ............................................220 – 240 V~, 50 – 60 Hz Pobór mocy: .......................................................... 2 × 1350 W Stopień ochrony: .................................................................... Waga netto: ..............................................................ok. 7,3 kg Zastrzegamy sobie prawo wprowadzania zmian technicz- nych i projektowych w trakcie ciągłego rozwoju produktu. To urządzenie zostało przetestowane zgodnie z wszystkimi obowiązującymi, aktualnymi dyrektywami CE i zbudowane zgodnie z najnowszymi przepisami bezpieczeństwa. Warunki gwarancji Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu. W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe. Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy w miarę możliwości w oryginalnym opako-FR3804H_IM 11.0 9.23

waniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opakowania fa- brycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący. Naprawa gwarancyjna nie dotyczy czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest użytkownik we własnym zakresie i na własny koszt. Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,

• uszkodzeń powstałych w wyniku działania sił zewnętrz- nych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,

• nieprawidłowego ustawienia wartości napięcia elektrycz- nego, zasilanie z nieodpowiedniego gniazda zasilania,

• sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,

• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przecho- wywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych doko- nanych przez użytkownika lub osoby niepowołane,

• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,

• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia. Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, źle wypełniona, ze śladami poprawek, nieczy- telna wskutek zniszczenia, bez możliwości ustalenia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna. Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie. Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Rosz- czenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej. Dystrybutor: CTC Clatronic Sp. z o.o Ul. Brzeska 1 45-960 Opole Usuwanie Znaczenie symbolu „Pojemnik na śmieci” Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych. Proszę korzystać z punktów zbiorczych, prze- widzianych do zdawania sprzętu elektrycznego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać. Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi. Tą drogą przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego. Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy. Twój sprzedawca i partner umowny jest również zobowią- zany do bezpłatnego odbioru starego urządzenia.FR3804H_IM 11.0 9.23
