INSTRUKCJA OBSŁUGI SWVPC-60 KOSPEL

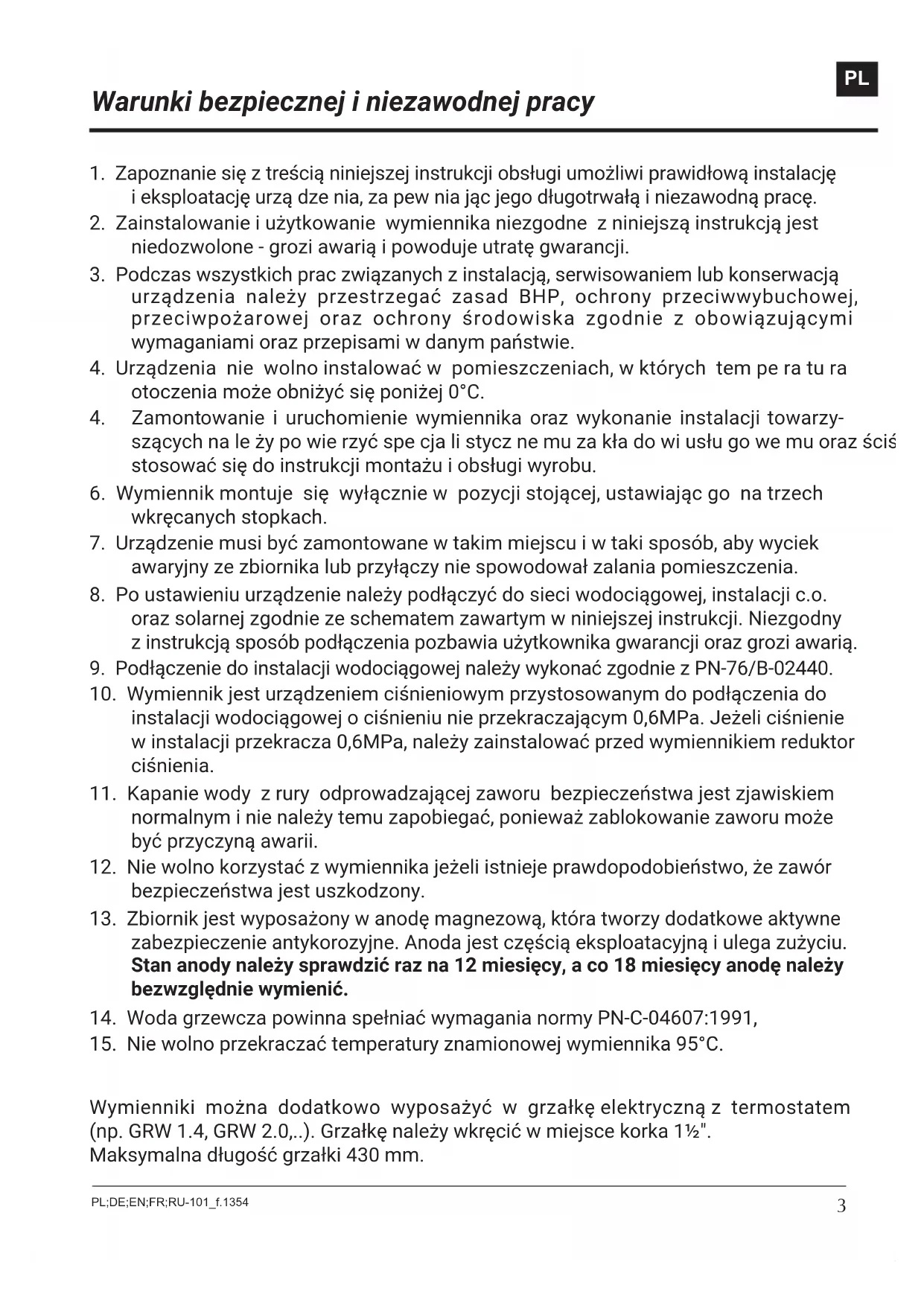

Warunki bezpiecznej i niezawodnej pracy

1. Zapoznanie się z treścią niniejszej instrukcji obsługi umożliwi prawidłową instalację

i eksploatację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę.

2. Zainstalowanie i użytkowanie wymiennika niezgodne z niniejszą instrukcją jest

niedozwolone - grozi awarią i powoduje utratę gwarancji.

3. Podczas wszystkich prac związanych z instalacją, serwisowaniem lub konserwacją

urządzenia należy przestrzegać zasad BHP, ochrony przeciwwybuchowej, przeciwpożarowej oraz ochrony środowiska zgodnie z obowiązującymi wymaganiami oraz przepisami w danym państwie.

4. Urządzenia nie wolno instalować w pomieszczeniach, w których tem pe ra tu ra

otoczenia może obniżyć się poniżej 0°C.

4. Zamontowanie i uru cho mie nie wymiennika oraz wy ko na nie instalacji to wa rzy-

szących na le ży po wie rzyć spe cja li stycz ne mu za kła do wi usłu go we mu oraz ściśle stosować się do instrukcji montażu i obsługi wyrobu.

6. Wymiennik montuje się wyłącznie w pozycji stojącej, ustawiając go na trzech

wkręcanych stopkach.

7. Urządzenie musi być zamontowane w takim miejscu i w taki sposób, aby wyciek

awaryjny ze zbiornika lub przyłączy nie spowodował zalania pomieszczenia.

8. Po ustawieniu urządzenie należy podłączyć do sieci wodociągowej, instalacji c.o.

oraz solarnej zgodnie ze schematem zawartym w niniejszej instrukcji. Niezgodny z instrukcją sposób podłączenia pozbawia użytkownika gwarancji oraz grozi awarią.

9. Podłączenie do instalacji wodociągowej należy wykonać zgodnie z PN-76/B-02440.

10. Wymiennik jest urządzeniem ciśnieniowym przystosowanym do podłączenia do

instalacji wodociągowej o ciśnieniu nie przekraczającym 0,6MPa. Jeżeli ciśnienie w instalacji przekracza 0,6MPa, należy zainstalować przed wymiennikiem reduktor ciśnienia.

11. Kapanie wody z rury odprowadzającej zaworu bezpieczeństwa jest zjawiskiem

normalnym i nie należy temu zapobiegać, ponieważ zablokowanie zaworu może być przyczyną awarii.

12. Nie wolno korzystać z wymiennika jeżeli istnieje prawdopodobieństwo, że zawór

bezpieczeństwa jest uszkodzony.

13. Zbiornik jest wyposażony w anodę magnezową, która tworzy dodatkowe aktywne

zabezpieczenie antykorozyjne. Anoda jest częścią eksploatacyjną i ulega zużyciu. Stan anody należy sprawdzić raz na 12 miesięcy, a co 18 miesięcy anodę należy bezwzględnie wymienić.

14. Woda grzewcza powinna spełniać wymagania normy PN-C-04607:1991,

15. Nie wolno przekraczać temperatury znamionowej wymiennika 95°C.

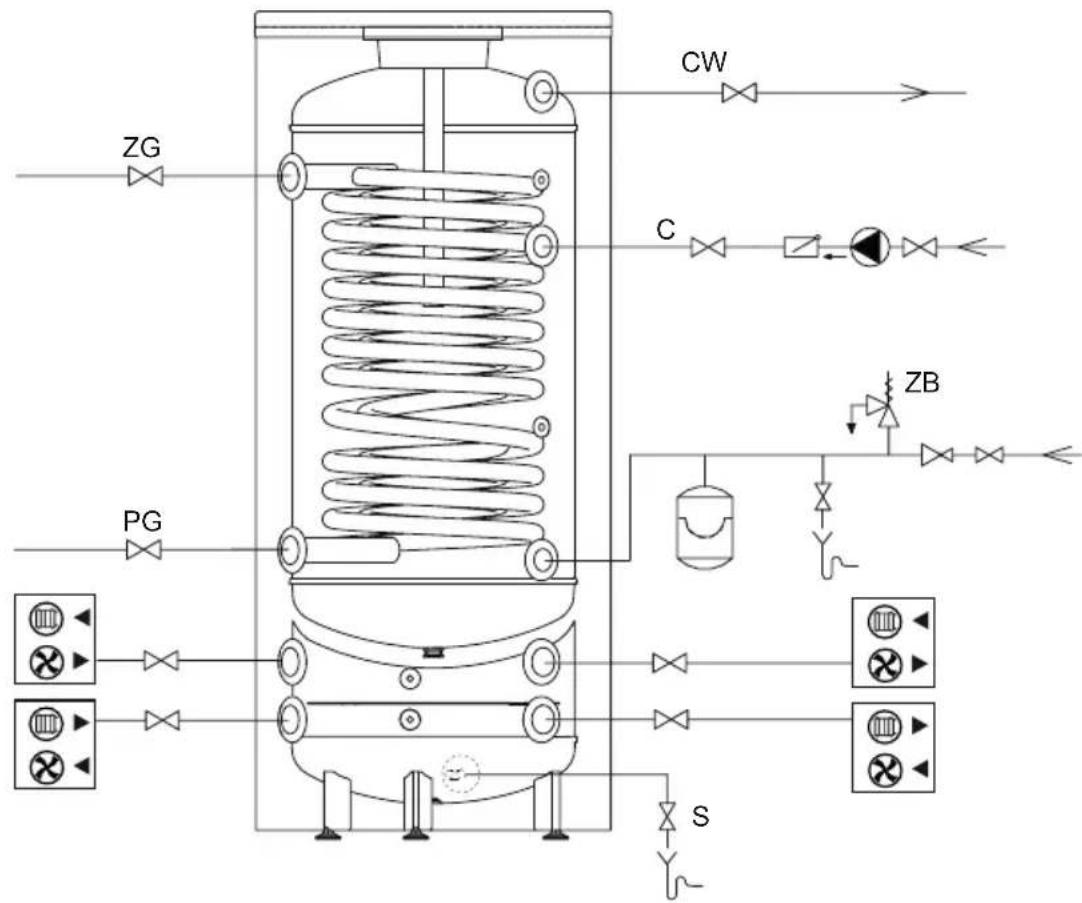

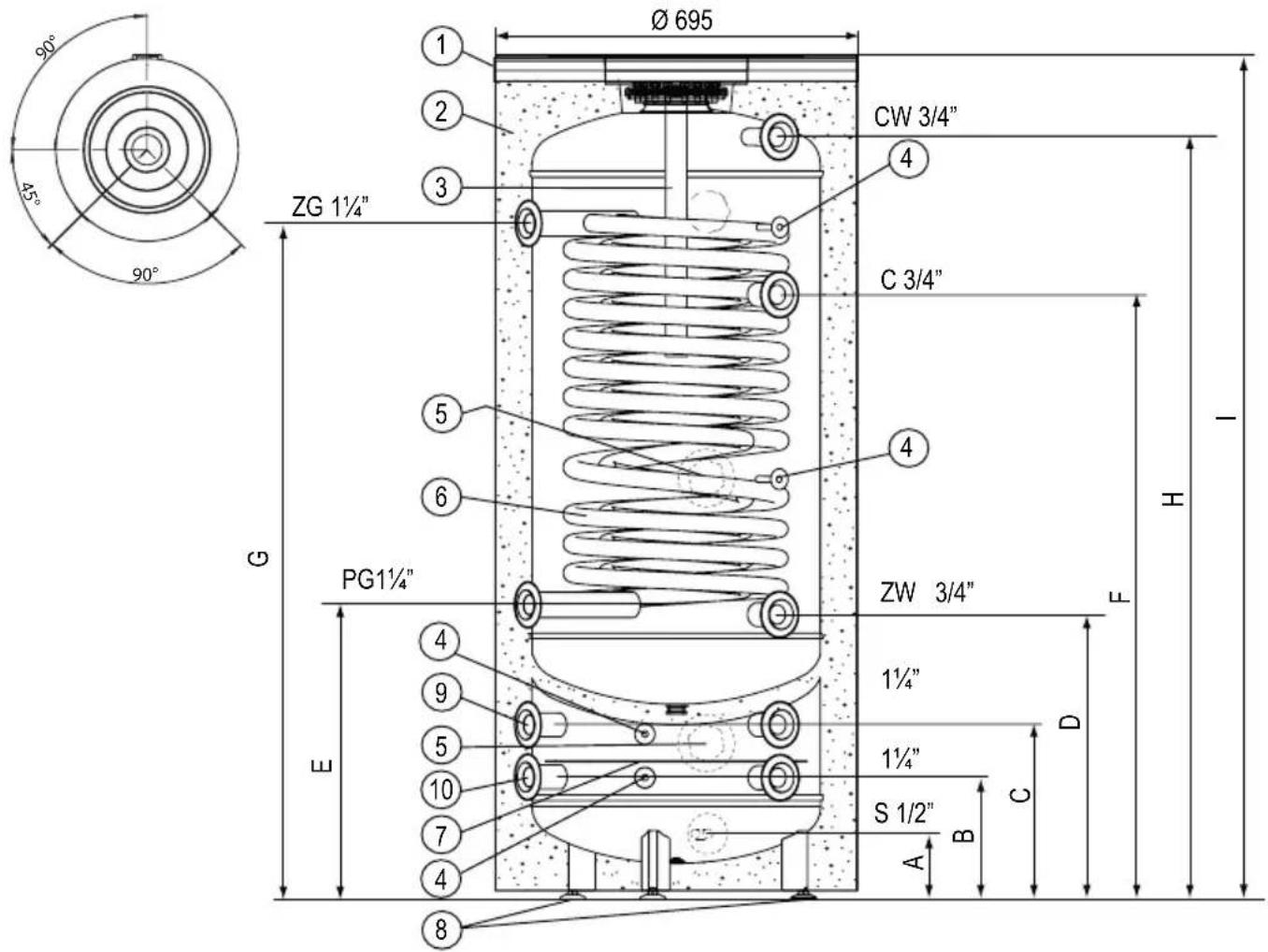

Wymienniki można dodatkowo wyposażyć w grzałkę elektryczną z termostatem (np. GRW 1.4, GRW 2.0,..). Grzałkę należy wkręcić w miejsce korka 1½". Maksymalna długość grzałki 430 mm. PL4 Podłączenie do instalacji centralnego ogrzewania Podłączenie do instalacji c.o. należy wykonać za pomocą śrubunków przyłączeniowych 1¼″, a przed śrubunkami umieścić zawory odcinające. W instalacji z obiegiem wymuszonym (z pompą wodną c.o.), aby wymiennik osiągnął wydajność podaną w tabeli „Dane techniczne”, należy zapewnić odpowiednie natężenie przepływu wody grzewczej. Model SWVPC wyposażony jest w podwójną wężownicę.

Opis urządzenia Wymiennik SWVPC jest urządzeniem dwuzbiornikowym z przeznaczeniem do układów grzewczych zasilanych za pomocą pomp ciepła. Górny zbiornik jest zbiornikiem emaliowanym z podwójna wężownicą spiralną, z przeznaczeniem do przygotowania ciepłej wody użytkowej. W dolnej części urządzenia zaś znajduje się bufor, który jest zbiornikiem nieemaliowanym, zabezpieczonym na czas transportu inhibitorem antykorozyjnym. Bufor jest urządzeniem przeznaczonym do magazynowania wody grzewczej i/lub magazynu chłodu we współpracy z pompami ciepła i kotłami grzewczymi. Dodatkowo pełnią funkcję rozdzielacza (sprzęgła), separatora hydraulicznego, obiegu grzewczego od kotłowni. Nie może pracować z wodą użytkową.PL;DE;EN;FR;RU-101_f.1354

Podłączenie do instalacji wodociągowej Podłączenie do instalacji wodociągowej należy wykonać zgodnie z PN-76/B-02440. Wymiennik jest urządzeniem ciśnieniowym przystosowanym do podłączenia do instalacji wodociągowej o ciśnieniu nie przekraczającym 0,6 MPa. Jeżeli ciśnienie w instalacji przekracza 0,6 MPa, należy zainstalować przed wymiennikiem reduktor ciśnienia. Wymiennik należy podłączyć do sieci wodociągowej w następujący sposób: - do króćca doprowadzającego zimną wodę użytkową [ZW] zamontować trójnik z zaworem bezpieczeństwa o ciśnieniu otwarcia 6 bar* i zaworem spustowym; między zbiornikiem a zaworem bezpieczeństwa a także na jego wylocie nie może znajdować się żaden zawór odcinający ani element dławiący przepływ; zawór bezpieczeństwa musi być zamontowany w taki sposób, aby był widoczny wyciek wody, - wymiennik z zamontowanym zaworem bezpieczeństwa podłączyć do instalacji wodociągowej, - na doprowadzeniu zimnej wody zainstalować zawór odcinający. Wyprowadzenie ciepłej wody użytkowej należy podłączyć do króćca, który znajduje się na górnej części wymiennika. Każdy wymiennik wyposażony jest w króciec przeznaczony do podłączenia cyrkulacji c.w.u. Zbiornik buforowy może być zamontowany w instalacji centralnego ogrzewania: - systemu otwartego, wykonanej zgodnie z normą PN-B 02413:1991 , - systemu zamkniętego, wykonanej zgodnie z normą PN-B-02414:1999. *Należy zastosować zawór bezpieczeństwa dobrany do mocy źródła ciepła. Montaż zaworu bezpieczeństwa o nieodpowiedniej przepustowości może doprowadzić do nadmiernego wzrostu ciśnienia w wymienniku i w efekcie do rozszczelnienia. W takim przypadku gwarancja nie obejmuje powstałych szkód. PL6 Budowa SWVPC-250.60 [1] - pokrywa górna [2] - izolacja termiczna [3] - anoda magnezowa [4] - rurka czujnika [5] - króciec grzałki elektrycznej (korek 1½”) [6] - wężownica grzejna podwójna [7] - przegroda [8] - stopki [9] - Zasilanie instalacji grzewczej Zasilanie z pompy ciepła [10] - Powrót z instalacji grzewczej Powrót do pompy ciepła ZW - zimna woda CW - ciepła woda ZG - zasilanie czynnikiem grzewczym PG - powrót czynnika grzewczego C - cyrkulacja S - króciec spustowy bufora A-I - wymiary określone w tabeli Wymiary SWVPC A 127 B 234 C 384 D 544 E 563 F 1154 G 1289 H 1454 I 1610

Opróżnianie zbiornika W celu opróżnienia zbiornika z wody należy:

• zamknąć zawory łączące bufor z obiegiem instalacji c.o.,

• zamknąć zawory łączące bufor z obiegiem PC,

• zamknąć zawór na doprowadzeniu zimnej wody do wymiennika,

• otworzyć zawór spustowy na przyłączu zimnej wody,

• otworzyć zawór spustowy bufora.

Uruchomienie Przed uruchomieniem wymiennika należy optycznie sprawdzić podłączenie urządzenia oraz prawidłowość montażu zgodnie ze schematami. Wymiennik należy napełnić wodą: - otworzyć zawór na doprowadzeniu zimnej wody, - otworzyć zawór poboru ciepłej wody w instalacji (wypływ pełnego strumienia wody bez pęcherzy powietrza świadczy o napełnieniu zbiornika), - zamknąć zawory czerpalne, Otworzyć zawory łączące instalację grzewczą z wymiennikiem i napełnić przestrzeń bufora. Aby bufor odpowietrzył sie automatycznie, trzeba zastosować odpowietrznik na zasilaniu instalacji c.o. Wskazane jest również zastosowanie odpowietrznika w najwyższym punkcie przyłącza zasilania wężownicy. Sprawdzić szczelność połączeń po stronie wody użytkowej i po stronie obiegu c.o. i pompy ciepła. Sprawdzić działanie zaworu bezpieczeństwa (zgodnie z instrukcją producenta zaworu).8 Eksploatacja Wymienniki są bezpieczne i niezawodne w eksploatacji pod warunkiem przestrzegania poniższych zasad:

• Co 14 dni należy sprawdzić działanie zaworu bezpieczeństwa, (jeżeli nie nastąpi wypływ wody zawór jest niesprawny i nie wolno eksploatować wymiennika).

• Czyścić okresowo zbiornik z nagromadzonych osadów. Częstotliwość czyszczenia zbiornika zależy od twardości wody występującej na danym terenie. Czynność tę należy zlecić zakładowi serwisowemu.

• Raz w roku należy sprawdzić anodę magnezową.

• Co 18 miesięcy należy bezwzględnie wymieniać anodę magnezową. - wymiana anody [3] : zdjąć pokrywę górną [1], wyjąć znajdujący się pod nią krążek izolacji, zamknąć zawór odcinający na doprowadzeniu zimnej wody, otworzyć zawór ciepłej wody na baterii, otworzyć zawór spustowy, spuścić taką ilość wody z instalacji, aby można było wymienić anodę nie powodując zalania pomieszczenia, odkręcić śruby pokrywy rewizji i wykręcić anodę.

• W celach higienicznych należy okresowo podgrzewać wodę powyżej 70°C.

• Wszelkie nieprawidłowości w pracy urządzenia należy zgłaszać do zakładu serwisowego.

• Zaleca się zaizolowanie termiczne rury odprowadzającej oraz rur przyłączeniowych wężownicy w celu zminimalizowania strat ciepła. Wyżej wymienione czynności należy wykonywać we własnym zakresie i nie podlegają one obsłudze gwarancyjnej. Sposób postępowania w przypadku wystąpienia uszkodzeń lub nieprawidłowości Nieprawidłowość Instrukcja postępowania Wyciek wody ze zbiornika należy zakręcić zawór zasilania zimną wodą oraz zawory odcinające instalację  CO i skontaktować się z serwisem Nadmierny wzrost ciśnienia w zbiorniku Wzrost ciśnienia w instalacji CO Brudna woda w urządzeniu Należy oczyścić zbiornik z nagromadzonych osadów – w tym celu należy skontaktować się ze specjalistycznym zakładem usługowymPL;DE;EN;FR;RU-101_f.1354

Recykling i usuwanie odpadów Usuwanie produktu i wyposażenia: Produktu ani wyposażenia nie wolno usuwać wraz z odpadami domowymi. Należy zadbać, aby produkt i całe wyposażenie zostały usunięte w sposób prawidłowy. Należy przestrzegać wszystkich obowiązujących przepisów. Wycofanie z eksploatacji Zużyty produkt nie może być traktowany jako odpad komunalny. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowania odpadów. Wymiennik ciepłej wody użytkowej z buforem SWVPC Pojemność znamionowa CWU

CO 60 Ciśnienie znamionowe CWU MPa 0,6 CO 0,3 Temperatura znamionowa °C 95 Minimalna temp. wody lodowej °C 6 Powierzchnia grzewcza m

2,7 Pojemność wężownicy dm

17,5 Moc wężownicy kW 75* / 23** Wydajność wężownicy l/h 1900* / 575** Masa bez wody kg 157 Anoda magnezowa M8 ø40 mm 500 Dane techniczne *80/10/45°C **55/10/45°C

temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej; przepływ wody grzewczej przez wężownicę 2,5 m
