Марка	KOSPEL
Модель	SWVPC-60
Тип продукта	Накопительный водонагреватель для горячей воды с буферным баком для центрального отопления
Объем ГВС	235 литров
Буферный объем	60 литров
Номинальное давление ГВС	0,6 МПа
Номинальное давление отопления	0,3 МПа
Максимальная температура	95 °C
Площадь нагрева	2,7 м²
Объем змеевика	17,5 дм³
Мощность змеевика (80/10/45 °C)	75 кВт
Рекомендуемый расход греющей воды	2,5 м³/ч (змеевик)
Вес (пустой)	157 кг
Внешний диаметр	695 мм
Общая высота	1610 мм
Подключение холодной воды (ZW)	3/4"
Подключение горячей воды (CW)	3/4"
Подключение змеевика (ZG/PG)	1 1/4"
Отверстие для электронагревателя	1 1/2" (макс. длина 430 мм)
Магниевый анод	M8, диаметр 40 мм, длина 500 мм
Обслуживание анода	Проверять каждые 12 месяцев, заменять каждые 18 месяцев
Антикоррозийная защита	Магниевый анод (активный)
Предохранительный клапан	6 бар (давление открытия), проверять каждые 14 дней
Питание	Сеть водоснабжения и центрального отопления / тепловой насос

Часто задаваемые вопросы - SWVPC-60 KOSPEL

В чем разница между двумя баками SWVPC-60?

Верхний бак (235 л) эмалированный и предназначен для приготовления горячей воды. Нижний бак (60 л) - это буферный бак без эмали для хранения воды центрального отопления и служит гидравлическим разделителем.

Какое максимальное давление для подачи воды?

Давление не должно превышать 0,6 МПа (6 бар). Если давление в сети выше, установите редуктор давления перед баком.

Как установить предохранительный клапан?

Установите предохранительный клапан с давлением открытия 6 бар на линии подачи холодной воды (ZW). Между баком и клапаном не должно быть никаких вентилей. Клапан должен быть расположен так, чтобы утечки были видны.

Как часто проверять магниевый анод?

Анод необходимо проверять каждые 12 месяцев и обязательно заменять каждые 18 месяцев. Это расходная деталь, защищающая от коррозии.

Можно ли использовать электронагреватель с этим баком?

Да, бак оснащен резьбовым отверстием 1 1/2" для установки электронагревателя (например, GRW-1.4/230). Максимальная длина нагревателя составляет 430 мм.

Как удалить воздух из буферного бака при заполнении?

Используйте воздухоотводчик на подаче контура центрального отопления и в самой высокой точке змеевика. Откройте запорные вентили: воздух будет удален автоматически.

Что делать при утечке воды из бака?

Немедленно закройте вентиль холодной воды и запорные вентили контура отопления, затем обратитесь в сервисную службу.

Почему из предохранительного клапана капает вода?

Небольшое капание нормально и указывает на то, что клапан работает. Никогда не блокируйте его, это может вызвать опасное повышение давления. Если он совсем не капает, проверьте его работоспособность.

Какая гигиеническая температура рекомендуется?

Рекомендуется периодически нагревать воду выше 70 °C в гигиенических целях (профилактика легионеллеза).

Нужно ли сливать воду из бака для замены анода?

Да, закройте вентиль холодной воды, откройте кран горячей воды и сливной вентиль. Слейте воду до уровня, достаточного для доступа к аноду без затопления помещения. Затем открутите заглушку и анод.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SWVPC-60 KOSPEL

Производитель оставляет за собой право без уведомления потребителя вносить изменения в конструкцию изделий для улучшения их технологических и эксплуатационных параметров.

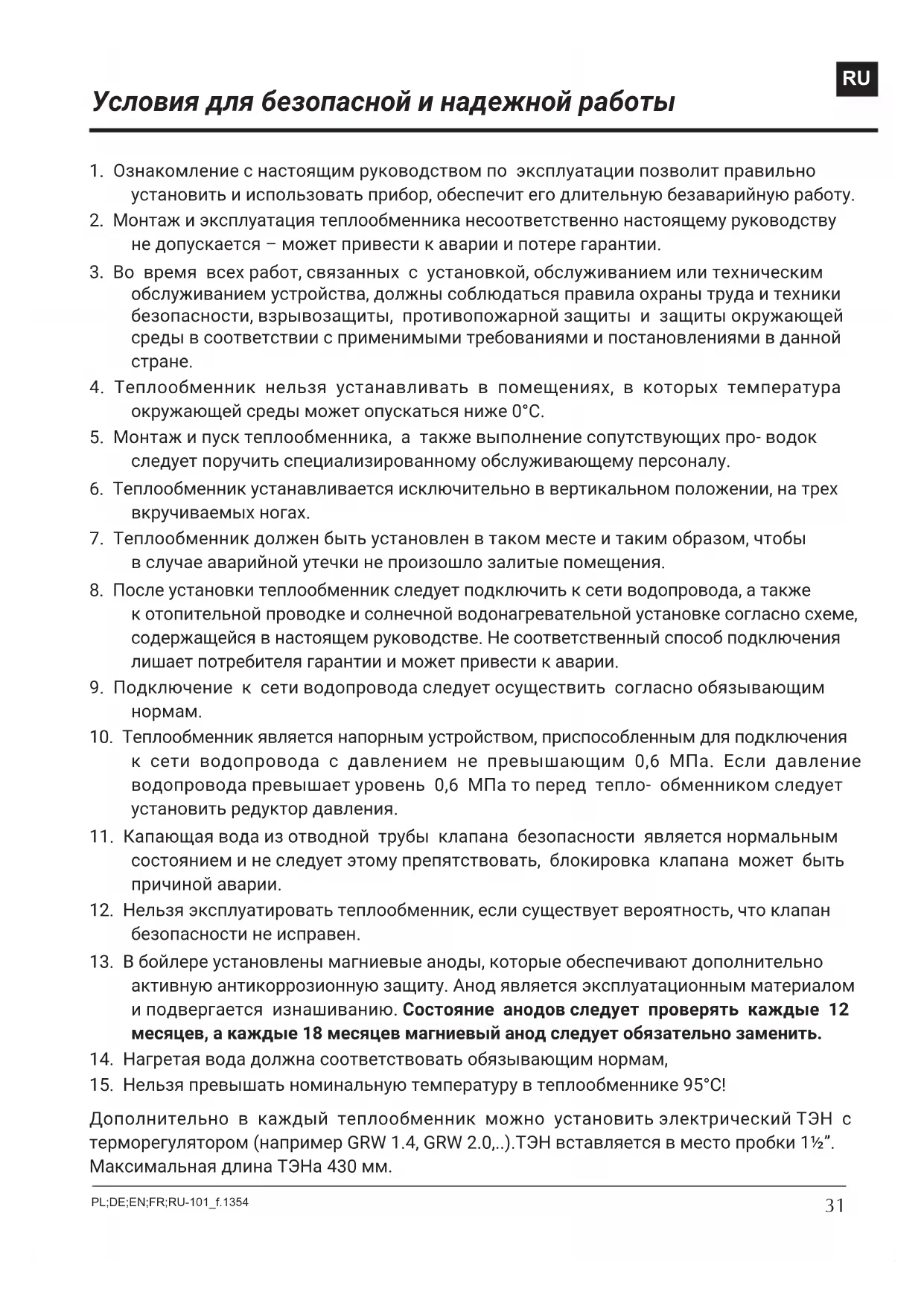

1. Ознакомление с настоящим руководством по эксплуатации позволит правильно установить и использовать прибор, обеспечит его длительную безаварийную работу.
2. Монтаж и эксплуатация теплообменника несоответственно настоящему руководству не допускается – может привести к аварии и потере гарантии.
3. Во время всех работ, связанных с установкой, обслуживанием или техническим обслуживанием устройства, должны соблюдаться правила охраны труда и техники безопасности, взрывозащиты, противопожарной защиты и защиты окружающей среды в соответствии с применимыми требованиями и постановлениями в данной стране.
4. Теплообменник нельзя устанавливать в помещениях, в которых температура окружающей среды может опускаться ниже 0°C.
5. Монтаж и пуск теплообменника, а также выполнение сопутствующих про-водок следует поручить специализированному обслуживающему персоналу.
6. Теплообменник устанавливается исключительно в вертикальном положении, на трех вкручиваемых ногах.
7. Теплообменник должен быть установлен в таком месте и таким образом, чтобы в случае аварийной утечки не произошло залитые помещения.
8. После установки теплообменник следует подключить к сети водопровода, а также к отопительной проводке и солнечной водонагревательной установке согласно схеме, содержащейся в настоящем руководстве. Не соответственный способ подключения лишает потребителя гарантии и может привести к аварии.
9. Подключение к сети водопровода следует осуществить согласно обязывающим нормам.
10. Теплообменник является напорным устройством, приспособленным для подключения к сети водопровода с давлением не превышающим 0,6 МПа. Если давление водопровода превышает уровень 0,6 МПа то перед тепло- обменником следует установить редуктор давления.
11. Капающая вода из отводной трубы клапана безопасности является нормальным состоянием и не следует этому препятствовать, блокировка клапана может быть причиной аварии.
12. Нельзя эксплуатировать теплообменник, если существует вероятность, что клапан безопасности не исправен.
13. В бойлере установлены магниевые аноды, которые обеспечивают дополнительно активную антикоррозионную защиту. Анод является эксплуатационным материалом и подвергается изнашиванию. Состояние анодов следует проверять каждые 12 месяцев, а каждые 18 месяцев магниевый анод следует обязательно заменить.
14. Нагретая вода должна соответствовать обязывающим нормам,
15. Нельзя превышать номинальную температуру в теплообменнике 95°C!

Дополнительно в каждый теплообменник можно установить электрический ТЭН с терморегулятором (например GRW 1.4, GRW 2.0,...). ТЭН вставляется в место пробки 1½". Максимальная длина ТЭНа 430 мм.

Теплообменник SWVPC используется для хранения нагретой воды для совместной работы с отопительной системой и тепловым насосом.

Верхний бойлер эмалированный оснащен встроенным двойным змеевиком для подключения бытовой горячей воды. В нижней части устройства находится буфер, который представляет собой не эмалированный резервуар, защищен антикоррозийным ингибитором на время транспортировке. Буферная ёмкость - это устройство, предназначенное для хранения отопительной воды и / или склада холода в сотрудничестве с тепловыми насосами и отопительными котлами. Дополнительно выполняет функции гидравлический разделитель (гидрострелка), гидравлического сепаратора, отопительного контура из котельной. Не могу работать с бытовой водой.

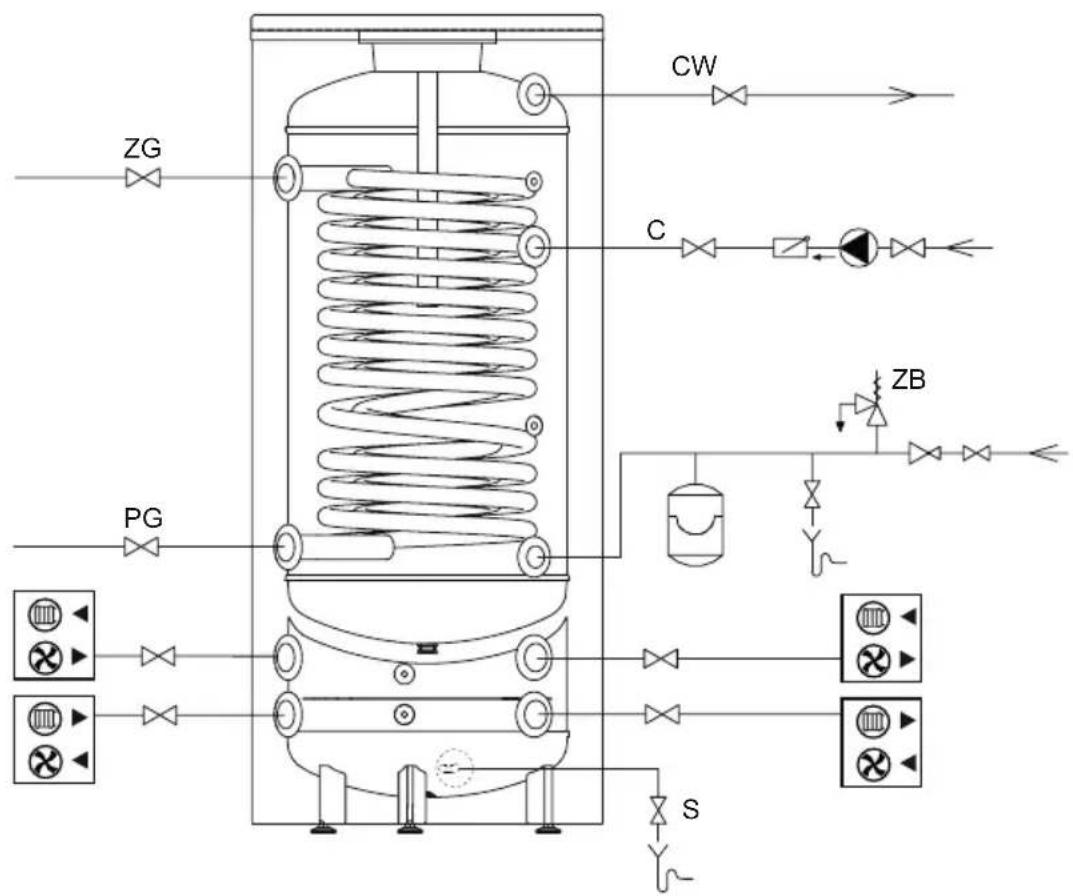

Подключение к отопительной системе

Подключение к отопительной инсталляции следует осуществить при помощи соединительных патрубков 1¼", а перед патрубками установить отсечные краны. В системах с принудительной циркуляцией (с насосом в отопительной системе), для того, чтобы теплообменник имел параметры производительности, указанные в пункте „Технические данные“, следует обеспечить соответственный уровень протока теплоносителя.

Модель SWVPC оснащена двойным змеевиком.

Подключение к сети водопровода следует осуществить согласно обязывающим нормам. Теплообменник является напорным устройством, приспособленным для подключения к сети водопровода с давлением не превышающим 0,6 МПа. Если давление водопровода превышает уровень 0,6 МПа, то перед теплообменником следует установить редуктор давления.

Теплообменник подключается к сети водопровода следующим образом:

• к патрубку подачи холодной воды [ZW] замонтировать тройник с клапаном безопасности, открывающимся при давлении 6 бар* и сливным краном; между теплообменником и клапаном безопасности нельзя устанавливать отсечные краны или другую арматуру, снижающую уровень протока; клапан безопасности должен быть замонтирован таким образом, чтобы был виден вытек воды,
• теплообменник с установленным клапаном безопасности подключить к сети водопровода,
• на подаче холодной воды установить отсечной кран.

Выход горячей воды подсоединить к патрубку, который находится в верхней части теплообменника. Каждый теплообменник оснащен патрубками дляобеспечения циркуляции ГВС.

*Следует использовать предохранительный клапан, соответствующий мощности источника тепла. Установка предохранительного клапана с недостаточной пропускной способностью может привести к чрезмерному увеличению давления в теплообменнике, что может создать утечку. В таком случае гарантия не распространится на возникшие повреждения.

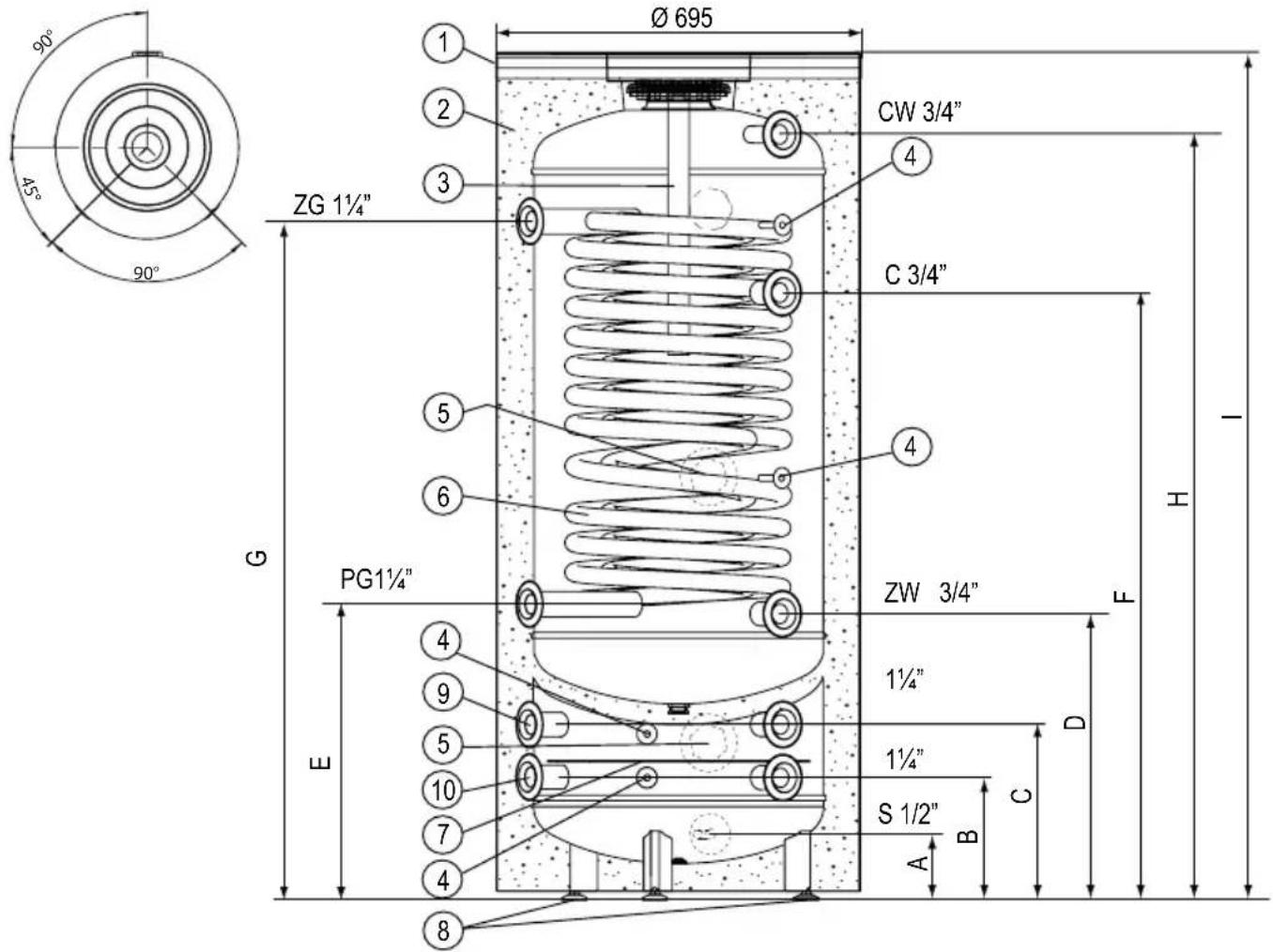

[1] - верхняя крышка

[2] - термическая изоляция

[3] - магниевый анод

[4] - гильза датчика

[5] - патрубок ТЭНа (пробка 1½")

[6] - нагревательный змеевик двойной

[7] - перегородка

[8] - НОЖКИ

[9] - Питание системы отопления

Пикание из теплового насоса

[10] - Ⓦзврат из системы отопления

Возврат к тепловому насосу

ZW - холодная вода

CW - тёплая вода

ZG - подача теплоносителя

PG - возврат теплоносителя

С - циркуляция

S - сливной патрубок буфера

A-I - размеры указаны в таблице

Размеры SWVPC
A 127
B 234
C 384
D 544
E	563
F	1154
G	1289
H	1454
I	1610

Перед пуском теплообменника следует визуально проверить его подключение и соответствие монтажа со схемами в настоящем руководстве. Теплообменник следует заполнить водой следующим образом:

• открыть кран подачи холодной воды,
• открыть кран выхода горячей воды (выход полной струи, без пузырьков воздуха свидетельствует о заполненном баке),
• закрыть кран выхода горячей воды,

Открыть краны подачи теплоносителя. Проверить герметичность при проводке воды и при проводках теплоносителя. Проверить работу клапана безопасности (согласно инструкции изготовителя).

Слив воды из бака

Чтобы слить воду из бака следует:

• закрыть краны соединяющий буфер с контуром ц.о.,
• закрыть краны соединяющие буфер с контуром теплового насоса,
• закройте кран подачи холодной воды в теплообменник,
• открыть сливной клапан на подключении холодной воды,
• открыть буферный сливной клапан.

Теплообменник является безопасным и надежным в эксплуатации прибором при условии выполнения нижеследующих правил:

• Каждые 14 дней следует проверять работу клапана безопасности (если вытек воды не произойдет, то клапан неисправен и его эксплуатация запрещена).
• Периодически следует очищать бак от осадочных отложений. Частота очистки зависит от твердости воды.
• Один раз в год следует проверить магниевый анод.
• Каждые 18 месяцев следует обязательно заменить магниевый анод.

- замена анода [3]: снять заглушку [1], вынять находящийся под ней изоляционный слой, закрыть отсечной кран на подаче холодной воды, открыть кран потребления горячей воды, открыть спускной кран, спустить такое количество воды, чтобы можно было заменить анод не заливая при этом помещения, открутить пробку и выкрутить анод.

• В гигиенических целях следует периодически подогревать воду в теплообменнике выше 70°C.
- О всех неправильностях в работе теплообменника следует сообщать в сервисный центр.
- Рекомендуется установить термоизоляцию на трубы подачи теплоносителя и трубу отвода горячей воды в целях минимальизации тепловых потерь.
Вышеуказанные требования пользователь осуществляет своими силами и за свой счет, они не являются гарантийным обслуживанием.

*80/10/45°C } - температура теплоносителя / температура воды на входе/температура **55/10/45°C потребляемой воды; проток теплоносителя через змеевик 2,5 м³/ч.
Действия в случае повреждения или нарушения

Неправильность Инструкция по процедуре
Утечка воды из бойлера			перекройте кран подачи холоднойводы и запорную арматуру системыцентрального отопления и обратитесьв сервисную службу
Чрезмерное повышение давления в бойлере
Повышение давления в системе ц.о.
Грязная вода в устройстве			Бойлер следует очистить отскопившихся отложений – дляэтого следует обратиться вспециализированную сервиснуюкомпанию
Теплообменник ГВС с буфером ц.о. SWVPC
Номинальное давление	ГВС	л	235
	ц.о.		60
Номинальное давление	ГВС	МПа	0,6
	ц.о.		0,3
Номинальная температура °C			95
Минимальная темп. ледяной воды °C		6
Поверхность змеевика м		2	2,7
Объем змеевика дм		3	17,5
Мощность змеевика кВт			75* / 23**
Производительность змеевика л/ч			1900* / 575**
Масса без воды кг			157
Магниевый анод М8 ø40 мм			500

Переработка и утилизация отходов

Удаление продукта и аксесуаров:

Этот продукт и аксессуары нельзя утилизировать вместе с бытовыми отходами. Убедитесь, что продукт и все аксессуары утилизированы надлежащим образом. Необходимо соблюдать все действующие национальные правила и законы.

Вывод из эксплуатации

Использованный продукт нельзя утилизировать как бытовые отходы. Надлежащая утилизация использованного продукта предотвращает потенциальное негативное воздействие на окружающую среду, которое может возникнуть в случае ненадлежащего обращения с отходами. Для получения более подробной информации об утилизации этого продукта, пожалуйста, свяжитесь со службой по утилизации отходов местного органа власти.

Уважаемый Потребитель!

Ваше мнение очень важно для нас. В случае возникновения любых трудностей, вопросов и пожеланий, пожалуйста, звоните на горячую линию производителя:

Россия: (8-10) 800 200 110 48 (звонок бесплатный со стационарных телефонов РФ).

Украина:[phone] (г. Киев. Оплата согласно тарифам оператора) Сервисный отдел производителя Польша: [phone]

KOSPEL Reparatur - Hotline [phone]
