59G526 - Pistolet na gorące powietrze Graphite - Bezpłatna instrukcja obsługi

Typ produktu	Pistolet na gorące powietrze
Marka	Graphite
Model	59G526
Moc znamionowa	2000 W
Napięcie zasilania	230 V AC
Częstotliwość	50 Hz
Regulacja temperatury	Pozycja I: 50 °C; Pozycja II: 50-550 °C; Pozycja III: 50-550 °C
Przepływ powietrza	Pozycja I: 350 l/min; Pozycja II: 350 l/min; Pozycja III: 500 l/min
Klasa ochronności	II
Stopień ochrony IP	IPX0
Waga	2 kg
Akcesoria w zestawie	Dysza powierzchniowa, dysza dyfuzyjna, dysza redukcyjna, dysza refleksyjna
Główne zastosowania	Usuwanie farby, odszranianie, spawanie, termokurczenie, formowanie rur z tworzywa sztucznego
Zasady bezpieczeństwa	Nie blokować otworów, nie kierować na osoby lub zwierzęta, pozostawić do ostygnięcia przed przechowaniem, nosić okulary ochronne
Konserwacja i czyszczenie	Regularnie czyścić pozostałości farby z dyszy, aby uniknąć samozapłonu
Gwarancja i naprawialność	Naprawy tylko przez wykwalifikowanego specjalistę; części zamienne dostępne u producenta

Często zadawane pytania - 59G526 Graphite

Jak usunąć farbę za pomocą tego pistoletu na gorące powietrze?

Ustaw temperaturę na pozycję II lub III (50-550 °C). Skieruj strumień gorącego powietrza na powierzchnię, aż farba zacznie pęcherzykować. Użyj metalowego skrobaka do usunięcia farby, wykonując ruch z góry na dół. Nie dopuść do spalenia farby. Regularnie czyść ostrze skrobaka.

Czy mogę używać tego urządzenia do suszenia włosów?

Nie, absolutnie nie. Temperatura powietrza może osiągnąć 550 °C, czyli znacznie więcej niż w suszarce do włosów. Kierowanie powietrza na osobę lub zwierzę może spowodować poważne oparzenia.

Jakie środki ostrożności należy podjąć przed użyciem pistoletu termicznego?

Upewnij się, że w pobliżu nie ma materiałów łatwopalnych. Noś okulary ochronne. Sprawdź, czy powierzchnia do ogrzania nie jest łatwopalna. Nie zakrywaj otworów wentylacyjnych. Używaj urządzenia w dobrze wentylowanym pomieszczeniu, szczególnie przy usuwaniu farb ołowiowych.

Jak wymienić dyszę w pistolecie na gorące powietrze?

Dodatkowe dysze po prostu nasuwają się na dyszę wylotową. Można je ustawić pod dowolnym kątem od 0° do 360°. Upewnij się, że urządzenie jest wyłączone i ostygło przed wymianą dyszy.

Co zrobić, jeśli urządzenie wydziela dym podczas pierwszego użycia?

To normalne. Niewielka ilość dymu może pojawić się przy pierwszym uruchomieniu w wyniku spalania pozostałości produkcyjnych. Zniknie to po kilku minutach użytkowania.

Jak odszronić zamarznięte rury za pomocą tego pistoletu?

Użyj dyszy refleksyjnej. Ogrzewaj rury od brzegów do środka, przesuwając urządzenie. W przypadku rur plastikowych ogrzewaj ostrożnie, aby ich nie uszkodzić. Nigdy nie ogrzewaj przewodów gazowych.

Jaka jest różnica między pozycjami II i III?

Pozycje II i III oferują ten sam zakres temperatur (50-550 °C), ale pozycja III ma wyższy przepływ powietrza (500 l/min) w porównaniu do 350 l/min w pozycji II. Używaj pozycji III do szybszej pracy lub na większych powierzchniach.

Czy mogę używać rozpuszczalników z tym urządzeniem?

Nie, nigdy nie używaj terpentyny, rozpuszczalników ani benzyny jako środków pomocniczych podczas pracy z pistoletem termicznym. Produkty te są łatwopalne i mogą spowodować pożar.

Jak czyścić dyszę pistoletu na gorące powietrze?

Po użyciu usuń pozostałości farby z dyszy za pomocą metalowej szczotki. Zapobiega to gromadzeniu się i samozapłonowi. Zawsze pozostaw urządzenie do ostygnięcia przed czyszczeniem.

Czy urządzenie nadaje się do użytku na zewnątrz?

Tak, ale tylko przy suchej pogodzie. Nie używaj pistoletu termicznego w deszczu lub przy dużej wilgotności. Jest przeznaczony głównie do pracy wewnątrz pomieszczeń. Chroń go przed wilgocią.

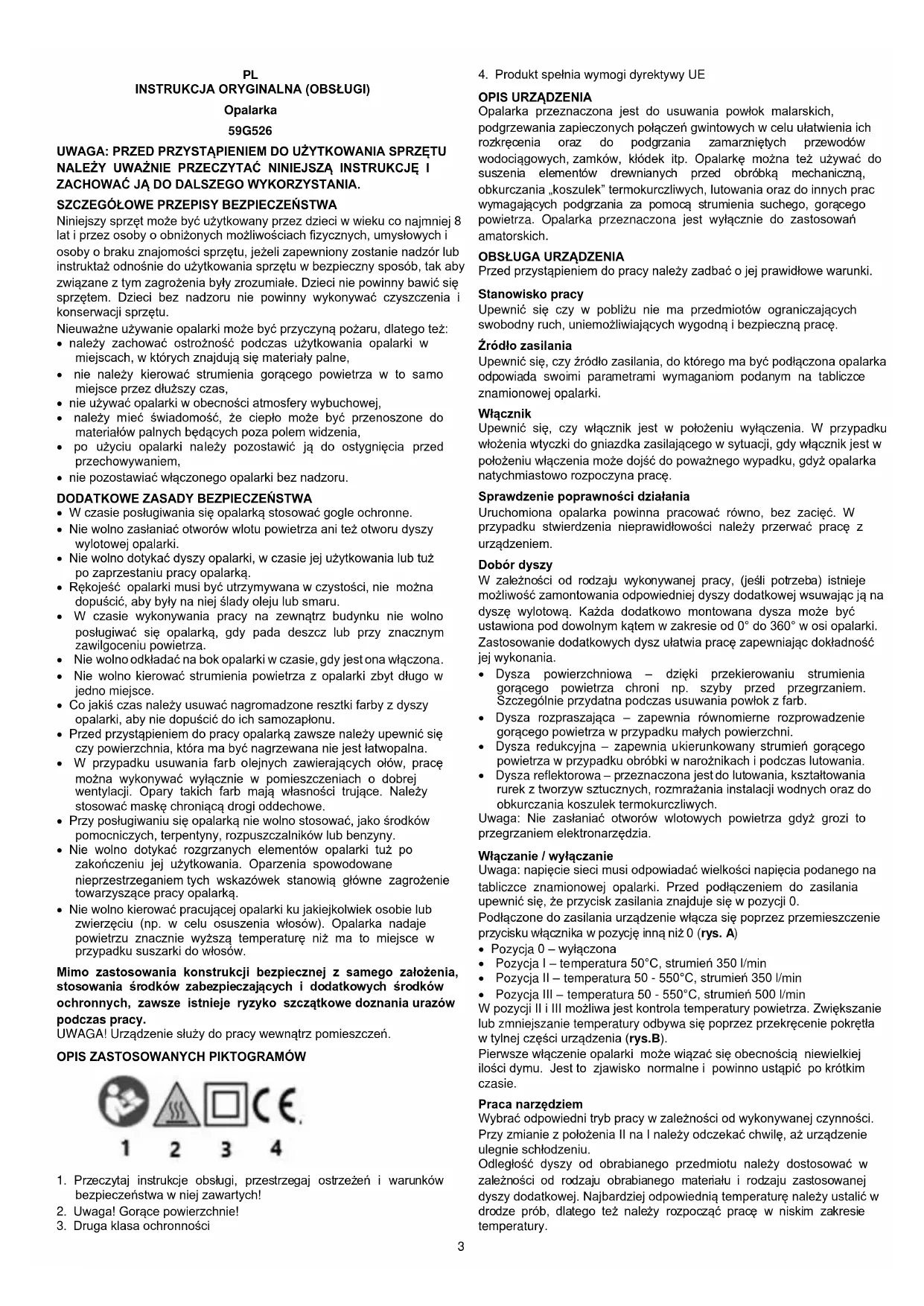

INSTRUKCJA OBSŁUGI 59G526 Graphite

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA SPRZĘTU NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

Nieuważne używanie opalarki może być przyczyną pożaru, dlatego też:

• należy zachować ostrożność podczas użytkowania opalarki w miejscach, w których znajdują się materiały palne,
• nie należy kierować strumienia gorącego powietrza w to samo miejsce przez dłuższy czas,
• nie używać opalarki w obecności atmosfery wybuchowej,
• należy mieć świadomość, że ciepło może być przenoszone do materiałów palnych będących poza polem widzenia,
• po użyciu opalarki należy pozostawić ją do ostygnięcia przed przechowywaniem,
• nie pozostawiać włączonego opalarki bez nadzoru.

DODATKOWE ZASADY BEZPIECZEŃSTWA

• W czasie posługiwania się opalarką stosować gogle ochronne.
• Nie wolno zasłaniać otworów wlotu powietrza ani też otworu dyszy wylotowej opalarki.

- Nie wolno dotykać dyszy opalarki, w czasie jej użytkowania lub tuż po zaprzestaniu pracy opalarką.

- Rękojeść opalarki musi być utrzymywana w czystości, nie można dopuścić, aby były na niej ślady oleju lub smaru.

- W czasie wykonywania pracy na zewnątrz budynku nie wolno posługiwać się opalarką, gdy pada deszcz lub przy znacznym zawilgoceniu powietrza.

- Nie wolno odkładać na bok opalarki w czasie, gdy jest ona włączona.

- Nie wolno kierować strumienia powietrza z opalarki zbyt długo w jedno miejsce.

- Co jakiś czas należy usuwać nagromadzone resztki farby z dyszy opalarki, aby nie dopuścić do ich samozapłonu.

- Przed przystąpieniem do pracy opalarką zawsze należy upewnić się czy powierzchnia, która ma być nagrzewana nie jest łatwopalna.

- W przypadku usuwania farb olejnych zawierających ołów, pracę można wykonywać wyłącznie w pomieszczeniach o dobrej wentylacji. Opary takich farb mają własności trujące. Należy stosować maskę chroniącą drogi oddechowe.

- Przy posługiwaniu się opalarką nie wolno stosować, jako środków pomocniczych, terpentyny, rozpuszczalników lub benzyny.

- Nie wolno dotykać rozgrzanych elementów opalarki tuż po zakończeniu jej użytkowania. Oparzenia spowodowane nieprzestrzeganiem tych wskazówek stanowią główne zagrożenie towarzyszące pracy opalarką.

- Nie wolno kierować pracującej opalarki ku jakiejkolwiek osobie lub zwierzęciu (np. w celu osuszenia włosów). Opalarka nadaje powietrzu znacznie wyższą temperaturę niż ma to miejsce w przypadku suszarki do włosów.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

OPIS ZASTOSOWANYCH PIKTOGRAMÓW

1. Przeczytaj instrukcje obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!
2. Uwaga! Gorące powierzchnie!

3. Druga klasa ochronności

4. Produkt spełnia wymogi dyrektywy UE

OPIS URZĄDZENIA

Opalarka przeznaczona jest do usuwania powłok malarskich, podgrzewania zapieczonych połączeń gwintowych w celu ułatwienia ich rozkręcenia oraz do podgrzania zamarzniętych przewodów wodociągowych, zamków, klódek itp. Opalarkę można też używać do suszenia elementów drewnianych przed obróbką mechaniczną, obkurczania „koszulek” termokurczliwych, lutowania oraz do innych prac wymagających podgrzania za pomocą strumienia suchego, gorącego powietrza. Opalarka przeznaczona jest wyłącznie do zastosowań amatorskich.

OBSŁUGA URZĄDZENIA

Przed przystąpieniem do pracy należy zadbać o jej prawidłowe warunki.

Stanowisko pracy

Upewnić się czy w pobliżu nie ma przedmiotów ograniczających swobodny ruch, uniemożliwiających wygodną i bezpieczną pracę.

Źródło zasilania

Upewnić się, czy źródło zasilania, do którego ma być podłączona opalarka odpowiada swoimi parametrami wymaganiom podanym na tabliczce znamionowej opalarki.

Włącznik

Upewnić się, czy włącznik jest w położeniu wyłączenia. W przypadku włożenia wtyczki do gniazdka zasilającego w sytuacji, gdy włącznik jest w położeniu włączenia może dojść do poważnego wypadku, gdyż opalarka natychmiastowo rozpoczyna pracę.

Sprawdzenie poprawności działania

Uruchomiona opalarka powinna pracować równo, bez zacięć. W przypadku stwierdzenia nieprawidłowości należy przerwać pracę z urządzeniem.

Dobór dyszy

W zależności od rodzaju wykonywanej pracy, (jeśli potrzeba) istnieje możliwość zamontowania odpowiedniej dyszy dodatkowej wsuwając ją na dyszę wylotową. Każda dodatkowo montowana dysza może być ustawiona pod dowolnym kątem w zakresie od 0° do 360° w osi opalarki. Zastosowanie dodatkowych dysz ułatwia pracę zapewniając dokładność jej wykonania.

• Dysza powierzchniowa – dzięki przekierowaniu strumienia gorącego powietrza chroni np. szyby przed przegrzaniem. Szczególnie przydatna podczas usuwania powłok z farb.
• Dysza rozpraszająca – zapewnia równomierne rozprowadzenie gorącego powietrza w przypadku małych powierzchni.
• Dysza redukcyjna – zapewnia ukierunkowany strumień gorącego powietrza w przypadku obróbki w narożnikach i podczas lutowania.
• Dysza reflektorowa – przeznaczona jest do lutowania, kształtowania rurek z tworzyw sztucznych, rozmrażania instalacji wodnych oraz do obkurczania koszulek termokurczliwych.

Uwaga: Nie zasłaniać otworów wlotowych powietrza gdyż grozi to przegrzaniem elektronarzędzia.

Włączanie / wyłączanie

Uwaga: napięcie sieci musi odpowiadać wielkości napięcia podanego na tabliczce znamionowej opalarki. Przed podłączeniem do zasilania upewnić się, że przycisk zasilania znajduje się w pozycji 0.

Podłączone do zasilania urządzenie włącza się poprzez przemieszczenie przycisku włącznika w pozycję inną niż 0 (rys. A)

• Pozycja 0 – wyłączona
• Pozycja I – temperatura 50°C, strumień 350 l/min
• Pozycja II – temperatura 50 - 550°C, strumień 350 l/min
• Pozycja III – temperatura 50 - 550°C, strumień 500 l/min
  W pozycji II i III możliwa jest kontrola temperatury powietrza. Zwiększanie lub zmniejszanie temperatury odbywa się poprzez przekręcenie pokrętła w tylnej części urządzenia (rys.B).

Pierwsze włączenie opalarki może wiązać się obecnością niewielkiej ilości dymu. Jest to zjawisko normalne i powinno ustąpić po krótkim czasie.

Praca narzędziem

Wybrać odpowiedni tryb pracy w zależności od wykonywanej czynności. Przy zmianie z położenia II na I należy odczekać chwilę, aż urządzenie ulegnie schłodzeniu.

Odległość dyszy od obrabianego przedmiotu należy dostosować w zależności od rodzaju obrabianego materiału i rodzaju zastosowanej dyszy dodatkowej. Najbardziej odpowiednią temperaturę należy ustalić w drodze prób, dlatego też należy rozpocząć pracę w niskim zakresie temperatury.

Kształtowanie rur z tworzyw sztucznych / odmrażanie

• Nałożyć dyszę reflektorową na dyszę wylotową. Celem uniknięcia przewężenia rury należy wypełnić ją piaskiem i obustronnie zamknąć.
• Rurę należy ogrzewać równomiernie przesuwając ją względem opalarki.
• Zamarznięte miejsca rur wodociągowych rozgrzewać zawsze od krawędzi do środka. Rury z tworzywa sztucznego jak i złącza pomiędzy kawałkami rur ogrzewać szczególnie ostrożnie, aby uniknąć uszkodzeń.

Uwaga! W żadnym wypadku nie wolno podgrzewać rur gazowych!

Usuwanie farby

• Włączyć opalarkę i ustawić właściwą temperaturę pracy.
• Skierować strumień gorącego powietrza na powierzchnię pokrytą farbą. Po krótkim czasie farba zacznie tworzyć pęcherze. Nie wolno dopuścić do spalenia farby, gdyż utrudni to jej usunięcie.
• Usuwając farbę skrobakiem lub szpachelką należy czynność tą wykonywać ruchami z góry na dół, stopniowo. Jeżeli szpachelka natrafi na miejsce, w którym farba nie daje się usunąć, należy ostrożnie zbliżyć opalarkę celem ułatwienia dalszego usuwania farby. Od czasu do czasu należy czyścić ostrze szpachelki.
• Należy usuwać farbę przed jej stwardnieniem, gdyż w przeciwnym razie przyłgnie ona do ostrza szpachelki.
• Po zakończeniu pracy resztki farby należy szybko usunąć ze szpachelki za pomocą szczotki drucianej przed jej zakrzepnięciem.

Uwaga! Do usuwania nagrzanej farby za pomocą opalarki nie wolno stosować szpachelek wykonanych z tworzywa sztucznego.

Tuż po zakończeniu pracy dysza opalarki jest gorąca. Należy unikać bezpośredniego kontaktu i stosować odpowiednie rękawice ochronne lub odczekać, aż ostygnie.

PARAMETRY TECHNICZNE

Parametr		Wartość
Napięcie zasilania		230V AC
Częstotliwość zasilania		50 Hz
Moc znamionowa		2000W
Temperatura	Bieg I	50°C
	Bieg II	50-550°C
	Bieg III	50-550°C
Przepływ powietrza	Bieg I	350 l/min
	Bieg II	350 l/min
	Bieg III	500 l/min
Klasa ochronności		II
Klasa wodoszczelności		IPX0
Masa		2 kg
Rok produkcji

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzie sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyklingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl

Deklaracja zgodności UE

Producent: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02-285 Warszawa

Wyrób: Opalarka

Model: 59G526

Nazwa handlowa: GRAPHITE

Numer seryjny: 00001 ÷ 99999

Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta.

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Niskonapięciowa 2014/35/UE

Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE

Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE Oraz spełnia wymagania norm:

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań.

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Podpisano w imieniu:

Grupa Topex Sp. Z o.o. Sp.k.

Ul. Pograniczna 2/4

02-285 Warszawa

Paweł Kowalski

Pełnomocnik ds. jakości firmy GRUPA TOPEX

Warszawa, 2022-01-24
