59G526 - Пістолет гарячого повітря Graphite - Безкоштовний посібник користувача

Тип продукту	Тепловий пістолет
Бренд	Graphite
Модель	59G526
Номінальна потужність	2000 Вт
Напруга живлення	230 В змінного струму
Частота	50 Гц
Регульована температура	Положення I: 50 °C; Положення II: 50-550 °C; Положення III: 50-550 °C
Повітряний потік	Положення I: 350 л/хв; Положення II: 350 л/хв; Положення III: 500 л/хв
Клас захисту	II
Ступінь захисту	IPX0
Вага	2 кг
Комплектація	Поверхнева насадка, дифузійна насадка, звужувальна насадка, рефлекторна насадка
Основні застосування	Видалення фарби, розморожування, зварювання, усадка термозбіжних трубок, формування пластикових труб
Заходи безпеки	Не закривати вентиляційні отвори, не спрямовувати на людей або тварин, дати охолонути перед зберіганням, використовувати захисні окуляри
Обслуговування та чищення	Регулярно очищати залишки фарби з насадки, щоб уникнути самозаймання
Гарантія та ремонтопридатність	Ремонт лише кваліфікованим фахівцем; запасні частини доступні у виробника

Часті запитання - 59G526 Graphite

Як видалити фарбу цим тепловим пістолетом?

Встановіть температуру на положення II або III (50-550 °C). Спрямуйте потік гарячого повітря на поверхню, поки фарба не почне пузиритися. Використовуйте металевий скребок для видалення фарби рухом зверху вниз. Не допускайте горіння фарби. Регулярно очищайте лезо скребка.

Чи можна використовувати цей прилад для сушіння волосся?

Ні, категорично ні. Температура повітря може досягати 550 °C, що значно вище, ніж у фена. Спрямування повітря на людину або тварину може спричинити серйозні опіки.

Які запобіжні заходи слід вжити перед використанням теплового пістолета?

Переконайтеся, що поруч немає горючих матеріалів. Одягніть захисні окуляри. Перевірте, чи поверхня, яку нагріваєте, не є горючою. Не закривайте вентиляційні отвори. Використовуйте прилад у добре провітрюваному місці, особливо при видаленні фарб, що містять свинець.

Як змінити насадку на тепловому пістолеті?

Додаткові насадки просто насуваються на вихідну насадку. Їх можна повертати під будь-яким кутом від 0° до 360°. Перед зміною насадки переконайтеся, що прилад вимкнено та охолонув.

Що робити, якщо при першому використанні з приладу йде дим?

Це нормально. Невелика кількість диму може з'являтися при першому ввімкненні через згоряння виробничих залишків. Це зникає через кілька хвилин роботи.

Як розморозити замерзлі труби цим пістолетом?

Використовуйте рефлекторну насадку. Нагрівайте труби від краю до центру, переміщуючи прилад. Для пластикових труб нагрівайте обережно, щоб не пошкодити їх. Ніколи не нагрівайте газові труби.

Яка різниця між положеннями II та III?

Положення II та III мають однаковий діапазон температур (50-550 °C), але положення III має вищий потік повітря (500 л/хв) проти 350 л/хв у положенні II. Використовуйте положення III для швидшої роботи або на великих поверхнях.

Чи можна використовувати розчинники з цим приладом?

Ні, ніколи не використовуйте скипидар, розчинники або бензин як допоміжні засоби при роботі з тепловим пістолетом. Ці речовини горючі та можуть спричинити пожежу.

Як доглядати за насадкою теплового пістолета?

Після використання видаліть залишки фарби з насадки за допомогою металевої щітки. Це запобігає накопиченню та самозайманню. Завжди дайте приладу охолонути перед чищенням.

Чи підходить прилад для використання на вулиці?

Так, але лише в суху погоду. Не використовуйте тепловий пістолет під дощем або в умовах підвищеної вологості. Він призначений переважно для роботи в приміщенні. Бережіть його від вологи.

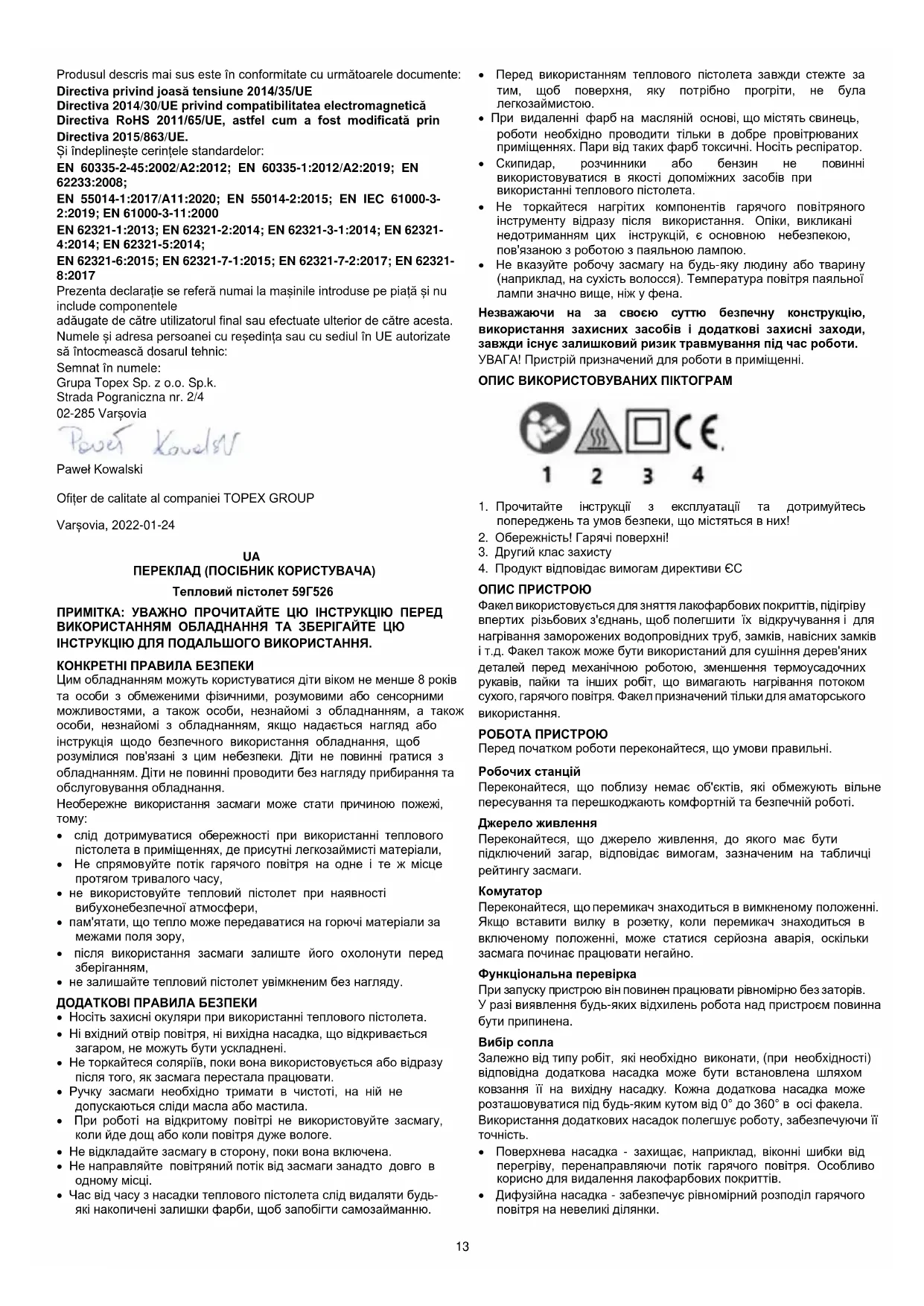

ПОСІБНИК КОРИСТУВАЧА 59G526 Graphite

Тепловий пістолет 59Г526

ПРИМІТКА: УВАЖНО ПРОЧИТАЙТЕ ЦЮ ІНСТРУКЦІЮ ПЕРЕД ВИКОРИСТАННЯМ ОБЛАДНАННЯ ТА ЗБЕРІГАЙТЕ ЦЮ ІНСТРУКЦІЮ ДЛЯ ПОДАЛЬШОГО ВИКОРИСТАННЯ.

КОНКРЕТНІ ПРАВИЛА БЕЗПЕКИ

Цим обладнанням можуть користуватися діти віком не менше 8 років та особи з обмеженими фізичними, розумовими або сенсорними можливостями, а також особи, незнайомі з обладнанням, а також особи, незнайомі з обладнанням, якщо надається нагляд або інструкція щодо безпечного використання обладнання, щоб розумілися пов'язані з цим небезпеки. Діти не повинні гратися з обладнанням. Діти не повинні проводити без нагляду прибирання та обслуговування обладнання.

Необережне використання засмаги може стати причиною пожежі, тому:

• слід дотримуватися обережності при використанні теплового пістолета в приміщеннях, де присутні легкозаймисті матеріали,
• Не спрямовуйте потік гарячого повітря на одне і те ж місце протягом тривалого часу,
• не використовуйте тепловий пістолет при наявності вибухонебезпечної атмосфери,
• пам'ятати, що тепло може передаватися на горючі матеріали за межами поля зору,
• після використання засмаги залиште його охолонути перед зберіганням,
• не залишайте тепловий пістолет увімкненим без нагляду.

ДОДАТКОВІ ПРАВИЛА БЕЗПЕКИ

• Носіть захисні окуляри при використанні теплового пістолета.
• Ні вхідний отвір повітря, ні вихідна насадка, що відкривається загаром, не можуть бути ускладнені.
• Не торкайтеся соляріїв, поки вона використовується або відразу після того, як засмага перестала працювати.
• Ручку засмаги необхідно тримати в чистоті, на ній не допускаються сліди масла або мастила.
• При роботі на відкритому повітрі не використовуйте засмагу, коли йде дощ або коли повітря дуже вологе.
• Не відкладайте засмагу в сторону, поки вона включена.
• Не направляйте повітряний потік від засмаги занадто довго в одному місці.

• Час від часу з насадки теплового пістолета слід видаляти будьякі накопичені залишки фарби, щоб запобігти самозайманню.

• Перед використанням теплового пістолета завжди стежте за тим, щоб поверхня, яку потрібно прогріти, не була легкозаймистою.

• При видаленні фарб на масляній основі, що містять свинець, роботи необхідно проводити тільки в добре провітрюваних приміщеннях. Пари від таких фарб токсичні. Носіть респіратор.
• Скипидар, розчинники або бензин не повинні використовуватися в якості допоміжних засобів при використанні теплового пістолета.
• Не торкайтеся нагрітих компонентів гарячого повітряного інструменту відразу після використання. Опіки, викликані недотриманням цих інструкцій, є основною небезпекою, пов'язаною з роботою з паяльною лампою.
• Не вказуйте робочу засмагу на будь-яку людину або тварину (наприклад, на сухість волосся). Температура повітря паяльної лампи значно вище, ніж у фена.

Незважаючи на за своєю суттю безпечну конструкцію, використання захисних засобів і додаткові захисні заходи, завжди існує залишковий ризик травмування під час роботи.

УВАГА! Пристрій призначений для роботи в приміщенні.

1. Прочитайте інструкції з експлуатації та дотримуйтесь попереджень та умов безпеки, що містяться в них!
2. Обережність! Гарячі поверхні!
3. Другий клас захисту
4. Продукт відповідає вимогам директиви ЄС

ОПИС ПРИСТРОЮ

Факел використовується для зняття лакофарбових покриттів, підігріву впертих різьбових з'єднань, щоб полегшити їх відкручування і для нагрівання заморожених водопровідних труб, замків, навісних замків і т.д. Факел також може бути використаний для сушіння дерев'яних деталей перед механічною роботою, зменшення термоусадочних рукавів, пайки та інших робіт, що вимагають нагрівання потоком сухого, гарячого повітря. Факел призначений тільки для аматорського використання.

РОБОТА ПРИСТРОЮ

Перед початком роботи переконайтеся, що умови правильні.

Робочих станцій

Переконайтеся, що поблизу немає об'єктів, які обмежують вільне пересування та перешкоджають комфортній та безпечній роботі.

Джерело живлення

Переконайтеся, що джерело живлення, до якого має бути підключений загар, відповідає вимогам, зазначеним на табличці рейтингу засмаги.

Комутатор

Переконайтеся, що перемикач знаходиться в вимкненому положенні. Якщо вставити вилку в розетку, коли перемикач знаходиться в включеному положенні, може статися серйозна аварія, оскільки засмага починає працювати негайно.

Функціональна перевірка

При запуску пристрою він повинен працювати рівномірно без заторів. У разі виявлення будь-яких відхилень робота над пристроєм повинна бути припинена.

Вибір сопла

Залежно від типу робіт, які необхідно виконати, (при необхідності) відповідна додаткова насадка може бути встановлена шляхом ковзання її на вихідну насадку. Кожна додаткова насадка може розташовуватися під будь-яким кутом від 0° до 360° в осі факела. Використання додаткових насадок полегшує роботу, забезпечуючи її точність.

• Поверхнева насадка - захищає, наприклад, віконні шибки від перегріву, перенаправляючи потік гарячого повітря. Особливо корисно для видалення лакофарбових покриттів.

• Дифузійна насадка - забезпечує рівномірний розподіл гарячого повітря на невеликі ділянки.

• Редукційна насадка - забезпечує цільовий потік гарячого повітря для обробки в кутах і для пайки.

• Рефлекторна насадка - призначена для пайки, формування пластикових труб, розморожування водних установок і зменшення термоусадочних рукавів.

Увага: Не накривайте вхідні отвори повітря, оскільки це може призвести до перегріву електроінструмента.

Увімкнення/вимкнення

Примітка: напруга мережі повинна відповідати напрузі, зазначеній на рейтинговій табличці засмаги. Перед підключенням до джерела живлення переконайтеся, що кнопка живлення знаходиться в положенні 0.

Пристрій, підключений до джерела живлення, включається шляхом переміщення перемикача в інше положення, відмінне від 0 (Мал. А)

• Позиція 0 – вимкнено
• Положення I – температура 50 °C, потік 350 л/хв
• Позиція II – температура 50 - 550 °C, струмінь 350 л/хв
• Позиція III – температура 50 - 550 °C, потік 500 л/хв

У позиціях II і III можна контролювати температуру повітря. Підвищення або зниження температури робиться шляхом повороту ручки на задній панелі агрегату (рис. Б).

При першому включенні засмаги може бути присутня невелика кількість диму. Це нормально і має зникнути через короткий час.

Робота з інструментом

Виберіть відповідний режим роботи залежно від активності.

При переході з позиції II в положення I почекайте деякий час, поки прилад охолоне.

Відстань насадки від заготовки необхідно регулювати відповідно до типу заготовки і типу використовуваної додаткової насадки. Найбільш підходящу температуру слід визначити шляхом тестування, тому починайте працювати в низькому температурному діапазоні.

Формування / знебарвлення пластикових труб

- Помістіть насадку рефлектора на сопло розетки. Щоб уникнути звуження, заповніть трубу піском і закрийте її з обох сторін.

- Нагрівайте трубу рівномірно, переміщаючи її по відношенню до теплової гармати.

- Завжди нагрівайте замерзлі ділянки водопровідних труб від краю до центру. Нагрівайте пластикові труби і стики між шматками труб особливо ретельно, щоб уникнути пошкоджень.

Обережність! Ні за яких обставин газові труби не повинні нагріватися!

Зачистка фарби

• Увімкніть засмагу і встановіть правильну робочу температуру.
• Направте струмінь гарячого повітря на поверхню, щоб покрити фарбою. Через короткий час фарба почне пухирувати. Не допускайте, щоб фарба горіла, так як це ускладнить її видалення.
• При видаленні фарби скребком фарби або лопаткою використовуйте поступовий рух вгору і вниз. Якщо лопатка стикається з областю, де фарба не може бути вилучена, обережно перемістіть тепловий пістолет ближче, щоб полегшити подальше видалення фарби. Час від часу очищайте лопаткове лезо.
• Зніміть фарбу до того, як вона затвердіє, інакше вона буде чіплятися за лопаткове лезо.
• Коли роботи будуть завершені, будь-яку фарбу, що залишилася, слід швидко видалити з лопатки дротяною щіткою, перш ніж вона згортається.

Увага: Не використовуйте пластикові лопатки для видалення нагрітої фарби стриптизеркою.

Незабаром після використання сопло факела гаряче. Уникайте прямого контакту і надягайте відповідні захисні рукавички або чекайте, поки він охолоне.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметр		Цінність
Напруга живлення		Змінного струму230 В
Частота поставок		50 Гц
Номінальна потужність		2000 Вт
Температура	Запустити і	50°C
	Запустити II	50-550 °C
	Запуск III	50-550 °C
Повітряний потік	Запустити і	350 л/хв
	Запустити II	350 л/хв
	Запуск III	500 л/хв
Клас захисту		II

Клас водонепроникності	IPX0
Масового	2 кг
Рік виробництва

ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА

Електричні продукти не повинні утилізуватися з побутовими відходами; замість цього вони повинні бути доставлені у відповідні об'єкти утилізації. Будь ласка, проконсультуйтеся вашим дипером або місцевим органом влади для отриманні інформації про утилізацію. Відходи електричного та електронного обладнання містять речовини, які не шкодять навколишньому середовищу. Обладнання, яке не переробляється, становить потенційну небезпеку для навколишнього середовища та здоров'я людини.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa with headquarters in Warsaw, ul. Погранична 2/4 (далі: "Grupa Topex") повідомляє, що всі авторські права на зміст цього посібника (далі: "Керівництво"), в тому числі і інші. Його текст, фотографії, схеми, креслення, а також його склад належать виключно Grupa Topex і підлягають правовій охороні відповідно до Закону від 4 лютого 1994 року про авторське право і суміжні права (тобто Журнал законів 2006 року No 90, пункт 631 зі змінами). Копіювання, обробка, публікація, модифікація в комерційних цілях всього Посібника, а також його окремих компонентів без згоди Grupa Topex, вираженої в письмовий формі, суворо заборонені і можуть призвести до цивільної та кримінальної відповідальності.

Декларація про відповідність вимогам ЄС

Виробник: Grupa Topex Sp. Z o.o. Sp.k., вулиця Погранична 2/4 02-285 Варшава

Продукт: Таннер

Модель: 59Г526

Торгова назва: ГРАФІТ

Серійний номер: 00001 ÷ 99999

Ця декларація про відповідність видається під одноосібною відповідальністю виробника.

Описаний вище товар відповідає наступним документам:

Директива про низьковольтну напругу 2014/35/ЄС

Директива про електромагнітну сумісність 2014/30/EU

Директива RoHS 2011/65/ЄС зі змінами, внесеними Директивою 2015/863/ЄС

І відповідає вимогам стандартів:

Ця декларація стосується тільки машин, розміщених на ринку, і не включає компоненти

додається кінцевим користувачем або здійснюється ним / нею згодом.

Ім'я та адреса особи, яка проживає або перебуває в ЄС, уповноваженої на підготовку технічного файлу:

Підписаний від імені:

Grupa Topex Sp. z o.o. Sp.k.

Вулиця Погранична, 2/4

02-285 Варшава

Павел Ковальський

Якісний офіцер компанії TOPEX GROUP

Варшава, 2022-01-24
