59G526 - Фен строительный Graphite - Бесплатное руководство пользователя

Тип продукта	Термопистолет
Бренд	Graphite
Модель	59G526
Номинальная мощность	2000 Вт
Напряжение питания	230 В переменного тока
Частота	50 Гц
Регулируемая температура	Положение I: 50 °C; Положение II: 50-550 °C; Положение III: 50-550 °C
Расход воздуха	Положение I: 350 л/мин; Положение II: 350 л/мин; Положение III: 500 л/мин
Класс защиты	II
Степень защиты от влаги	IPX0
Вес	2 кг
В комплекте	Плоское сопло, диффузионное сопло, редукционное сопло, отражательное сопло
Основные области применения	Удаление краски, размораживание, сварка, усадка термоусадочных трубок, формовка пластиковых труб
Указания по безопасности	Не блокировать отверстия, не направлять на людей или животных, дать остыть перед хранением, надевать защитные очки
Уход и очистка	Регулярно очищать остатки краски с сопла, чтобы избежать самовозгорания
Гарантия и ремонтопригодность	Ремонт только квалифицированным специалистом; запасные части доступны у производителя

Часто задаваемые вопросы - 59G526 Graphite

Как удалить краску с помощью этого термопистолета?

Установите температуру на положение II или III (50-550 °C). Направьте поток горячего воздуха на поверхность, пока краска не вздуется. Используйте металлический скребок для удаления краски, двигаясь сверху вниз. Не дайте краске гореть. Регулярно очищайте лезвие скребка.

Могу ли я использовать этот прибор для сушки волос?

Нет, ни в коем случае. Температура воздуха может достигать 550 °C, что намного выше, чем у фена. Направление воздуха на человека или животное может вызвать серьезные ожоги.

Какие меры предосторожности следует соблюдать перед использованием термопистолета?

Убедитесь, что рядом нет легковоспламеняющихся материалов. Наденьте защитные очки. Проверьте, что нагреваемая поверхность не является горючей. Не закрывайте воздушные отверстия. Используйте прибор в хорошо проветриваемом помещении, особенно при удалении свинцовых красок.

Как заменить насадку на термопистолете?

Дополнительные насадки просто надеваются на выходное сопло. Их можно ориентировать под любым углом от 0° до 360°. Убедитесь, что прибор выключен и остыл перед заменой насадки.

Что делать, если при первом использовании прибор выделяет дым?

Это нормально. Небольшое количество дыма может присутствовать при первом включении из-за сгорания производственных остатков. Это исчезает после нескольких минут использования.

Как разморозить замерзшие трубы с помощью этого пистолета?

Используйте отражательное сопло. Нагревайте трубы от края к центру, перемещая прибор. Пластиковые трубы нагревайте осторожно, чтобы не повредить их. Никогда не нагревайте газовые трубы.

В чем разница между положениями II и III?

Положения II и III обеспечивают одинаковый диапазон температур (50-550 °C), но положение III имеет более высокий расход воздуха (500 л/мин) против 350 л/мин в положении II. Используйте положение III для более быстрой работы или на больших поверхностях.

Могу ли я использовать растворители с этим прибором?

Нет, никогда не используйте скипидар, растворители или бензин в качестве вспомогательных средств при работе с термопистолетом. Эти вещества легковоспламеняющи и могут вызвать пожар.

Как обслуживать сопло термопистолета?

После использования удалите остатки краски с сопла с помощью металлической щетки. Это предотвращает накопление и самовозгорание. Всегда давайте прибору остыть перед очисткой.

Подходит ли прибор для использования на улице?

Да, но только в сухую погоду. Не используйте термопистолет под дождем или при высокой влажности. Он предназначен в основном для работы в помещении. Защищайте его от влаги.

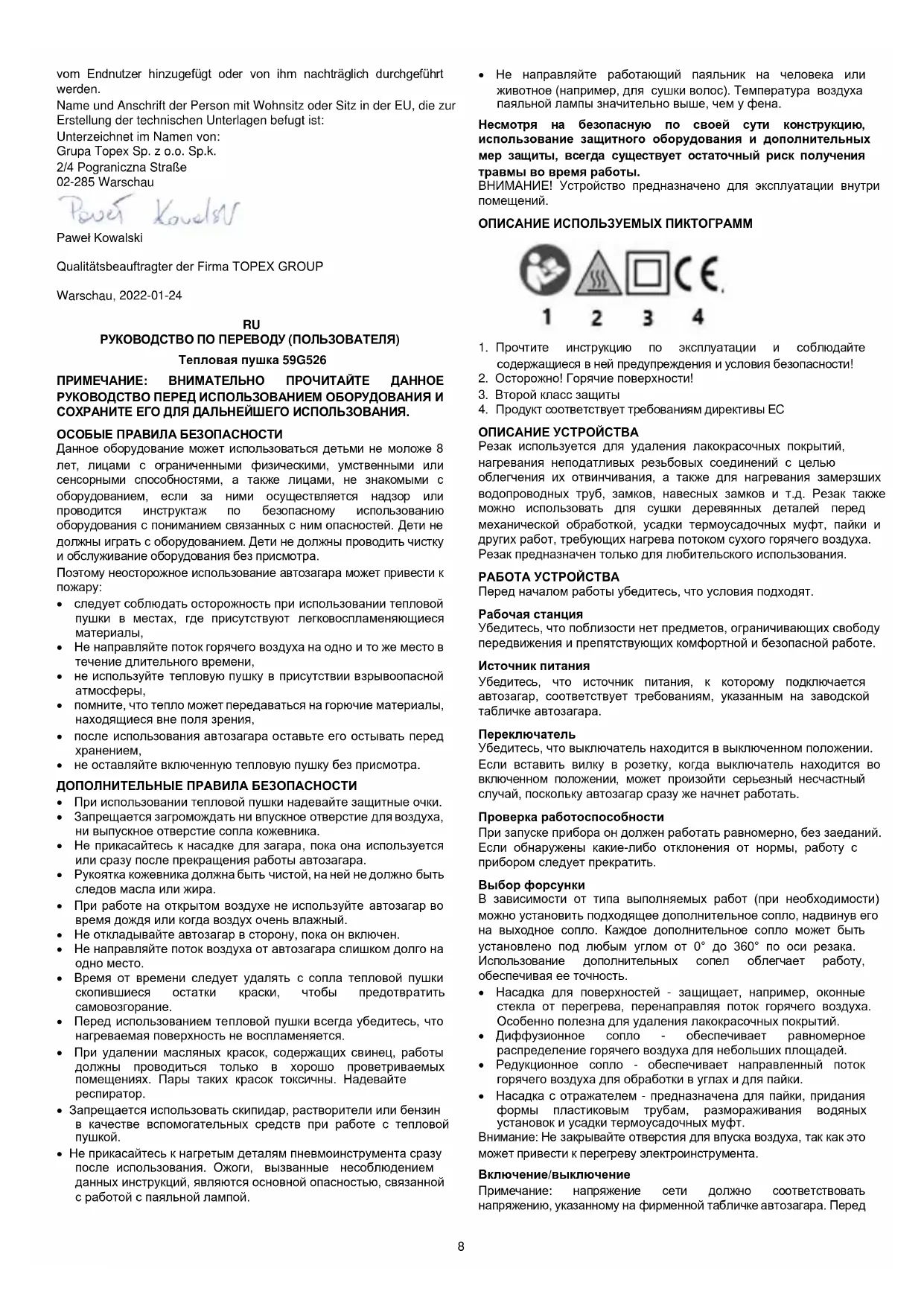

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 59G526 Graphite

RU РУКОВОДСТВО ПО ПЕРЕВОДУ (ПОЛЬЗОВАТЕЛЯ)......8

RU РУКОВОДСТВО ПО ПЕРЕВОДУ (ПОЛЬЗОВАТЕЛЯ) Тепловая пушка 59G526

ПРИМЕЧАНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО ПЕРЕД ИСПОЛЬЗОВАНИЕМ ОБОРУДОВАНИЯ И СОХРАНИТЕ ЕГО ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ.

ОСОБЫЕ ПРАВИЛА БЕЗОПАСНОСТИ

Данное оборудование может использоваться детьми не моложе 8 лет, лицами с ограниченными физическими, умственными или сенсорными способностями, а также лицами, не знакомыми с оборудованием, если за ними осуществляется надзор или проводится инструктаж по безопасному использованию оборудования с пониманием связанных с ним опасностей. Дети не должны играть с оборудованием. Дети не должны проводить чистку и обслуживание оборудования без присмотра.

Поэтому неосторожное использование автозагара может привести к пожару:

• следует соблюдать осторожность при использовании тепловой пушки в местах, где присутствуют легковоспламеняющиеся материалы.
• Не направляйте поток горячего воздуха на одно и то же место в течение длительного времени,
• не используйте тепловую пушку в присутствии взрывоопасной атмосферы,
• помните, что тепло может передаваться на горючие материалы, находящиеся вне поля зрения.
• после использования автозагара оставьте его остывать перед хранением,
• не оставляйте включенную тепловую пушку без присмотра.

ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ

- При использовании тепловой пушки надевайте защитные очки.

- Запрещается загромождать ни впускное отверстие для воздуха, ни выпускное отверстие сопла кожевника.

- Не прикасайтесь к насадке для загара, пока она используется или сразу после прекращения работы автозагара.

- Рукоятка кожевника должна быть чистой, на ней не должно быть следов масла или жира.

- При работе на открытом воздухе не используйте автозагар во время дождя или когда воздух очень влажный.

- Не откладывайте автозагар в сторону, пока он включен.

- Не направляйте поток воздуха от автозагара слишком долго на одно место.

- Время от времени следует удалять с сопла тепловой пушки скопившиеся остатки краски, чтобы предотвратить самовозгорание.

- Перед использованием тепловой пушки всегда убедитесь, что нагреваемая поверхность не воспламеняется.

- При удалении масляных красок, содержащих свинец, работы должны проводиться только в хорошо проветриваемых помещениях. Пары таких красок токсичны. Надевайте респиратор.

- Запрещается использовать скипидар, растворители или бензин в качестве вспомогательных средств при работе с тепловой пушкой.

- Не прикасайтесь к нагретым деталям пневмоинструмента сразу после использования. Ожоги, вызванные несоблюдением данных инструкций, являются основной опасностью, связанной с работой с паяльной лампой.

- Не направляйте работающий паяльник на человека или животное (например, для сушки волос). Температура воздуха паяльной лампы значительно выше, чем у фена.

Несмотря на безопасную по своей сути конструкцию, использование защитного оборудования и дополнительных мер защиты, всегда существует остаточный риск получения травмы во время работы.

ВНИМАНИЕ! Устройство предназначено для эксплуатации внутри помещений.

ОПИСАНИЕ ИСПОЛЬЗУЕМЫХ ПИКТОГРАММ

1. Прочтите инструкцию по эксплуатации и соблюдайте содержащиеся в ней предупреждения и условия безопасности!
2. Осторожно! Горячие поверхности!
3. Второй класс защиты
4. Продукт соответствует требованиям директивы ЕС

ОПИСАНИЕ УСТРОЙСТВА

Резак используется для удаления лакокрасочных покрытий, нагревания неподатливых резьбовых соединений с целью облегчения их отвинчивания, а также для нагревания замерзших водопроводных труб, замков, навесных замков и т.д. Резак также можно использовать для сушки деревянных деталей перед механической обработкой, усадки термоусадочных муфт, пайки и других работ, требующих нагрева потоком сухого горячего воздуха. Резак предназначен только для любительского использования.

РАБОТА УСТРОЙСТВА

Перед началом работы убедитесь, что условия подходят.

Рабочая станция

Убедитесь, что поблизости нет предметов, ограничивающих свободу передвижения и препятствующих комфортной и безопасной работе.

Источник питания

Убедитесь, что источник питания, к которому подключается автозагар, соответствует требованиям, указанным на заводской табличке автозагара.

Переключатель

Убедитесь, что выключатель находится в выключенном положении. Если вставить вилку в розетку, когда выключатель находится во включенном положении, может произойти серьезный несчастный случай, поскольку автозагар сразу же начнет работать.

Проверка работоспособности

При запуске прибора он должен работать равномерно, без заеданий. Если обнаружены какие-либо отклонения от нормы, работу с прибором следует прекратить.

Выбор форсунки

В зависимости от типа выполняемых работ (при необходимости) можно установить подходящее дополнительное сопло, надвинув его на выходное сопло. Каждое дополнительное сопло может быть установлено под любым углом от 0° до 360° по оси резака. Использование дополнительных сопел облегчает работу, обеспечивая ее точность.

• Насадка для поверхностей - защищает, например, оконные стекла от перегрева, перенаправляя поток горячего воздуха. Особенно полезна для удаления лакокрасочных покрытий.
• Диффузионное сопло - обеспечивает равномерное распределение горячего воздуха для небольших площадей.
• Редукционное сопло - обеспечивает направленный поток горячего воздуха для обработки в углах и для пайки.
• Насадка с отражателем - предназначена для пайки, придания формы пластиковым трубам, размораживания водяных установок и усадки термоусадочных муфт.

Внимание: Не закрывайте отверстия для впуска воздуха, так как это может привести к перегреву электроинструмента.

Включение/выключение

Примечание: напряжение сети должно соответствовать напряжению, указанному на фирменной табличке автозагара. Перед

подключением к сети убедитесь, что кнопка питания находится в положении 0.

Прибор, подключенный к электросети, включается переводом выключателя в положение, отличное от 0 (рис. А)

• Позиция 0 – выкл.
• Положение I – температура 50°C, расход 350 л/мин
• Позиция II – температура 50 - 550°C, расход 350 л/мин
• Позиция III – температура 50 - 550°C, расход 500 л/мин

В положениях II и III можно регулировать температуру воздуха.

Увеличение или уменьшение температуры осуществляется поворотом ручки на задней панели прибора (рис. В).

При первом включении автозагара может появиться небольшое количество дыма. Это нормально и должно исчезнуть через некоторое время.

Работа с инструментом

Выберите соответствующий режим работы в зависимости от вида деятельности.

При переходе из положения II в положение I подождите некоторое время, чтобы прибор остыл.

Расстояние сопла от заготовки должно регулироваться в зависимости от типа заготовки и типа используемого дополнительного сопла. Наиболее подходящая температура должна быть определена путем тестирования, поэтому начинайте работать в диапазоне низких температур.

Формирование пластиковых труб / антиобледенительная обработка

• Установите насадку-отражатель на выходной патрубок. Чтобы избежать сужения, заполните трубу песком и закройте ее с обеих сторон.
• Равномерно нагревайте трубу, перемещая ее по отношению к тепловой пушке.
• Всегда отогревайте замерзшие участки водопроводных труб от края к центру. Особенно тщательно отогревайте пластиковые трубы и стыки между частями труб, чтобы избежать повреждений.

Внимание! Ни в коем случае не нагревайте газовые трубы!

Снятие лакокрасочного покрытия

• Включите дубитель и установите правильную рабочую температуру.
• Направьте струю горячего воздуха на поверхность, которую необходимо покрыть краской. Через некоторое время краска начнет пузыриться. Не позволяйте краске сгореть, так как это затруднит ее удаление.
• При удалении краски скребком или шпателем используйте постепенные движения вверх-вниз. Если шпатель наталкивается на участок, с которого краска не удаляется, осторожно подведите тепловую пушку ближе, чтобы облегчить дальнейшее удаление краски. Время от времени очищайте лезвие шпателя.
• Удаляйте краску, пока она не затвердела, иначе она будет цепляться за лезвие шпателя.
• По окончании работы остатки краски следует быстро удалить со шпателя проволочной щеткой, пока она не свернулась.

Внимание: Не используйте пластиковые шпатели для удаления нагретой краски с помощью средства для снятия лака.

Вскоре после использования сопло резака нагревается. Избегайте прямого контакта и надевайте подходящие защитные перчатки или подождите, пока она остынет.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр		Значение
Напряжение питания		230 В переменный ток
Частота питания		50 Гц
Номинальная мощность		2000W
Температура	Бег I	50°C
	Бег II	50-550°C
	Бег III	50-550°C
Поток воздуха	Бег I	350 л/мин
	Бег II	350 л/мин
	Бег III	500 л/мин
Класс защиты		II
Класс водонепроницаемости		IPX0
Масса		2 кг
Год производства

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Изделия с электрическим приводом не следует выбрасывать вместе с бытовыми отходами; вместо этого их следует сдавать в соответствующие пункты утилизации. Информацию об утилизации можно получить у продавца изделия или в местном органе власти. Отходы электрического и электронного оборудования содержат вещества, которые не наносят вреда окружающей среде. Оборудование, которое не перерабатывается, представляет потенциальную опасность для окружающей среды и здоровья человека.

"Группа Торех Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa с головным офисом в Варшаве, ул. Pograniczna 2/4 (далее: "Grupa Torex") сообщает, что все авторские права на содержание данного руководства (далее: "Руководство"), включая, среди прочего его текст, фотографии, диаграммы, рисунки, а также его состав, принадлежат исключительно компании Grupa Торех и подлежат правовой охране в соответствии с Законом от 4 февраля 1994 года об авторском праве и смежных правах (т.е. Законодательный вестник 2006 года № 90, поз. 631, с изменениями). Копирование, обработка, публикация, изменение в коммерческих целях всего Руководства, а также его отдельных компонентов без согласия компании Grupa Торех, выраженного в письменной форме, строго запрещено и может привести к гражданской и уголовной ответственности.

Декларация соответствия ЕС

Производитель: Grupa Topex Sp. Z o.o. Sp.k., улица Пограничная 2/4 02-285 Варшава

Продукт: Таннер

Модель: 59G526

Торговое название: GRAPHITE

Серийный номер: 00001 ÷ 99999

Данная декларация соответствия выдана под исключительную ответственность производителя.

Описанный выше продукт соответствует следующим документам:

Директива по низковольтному оборудованию 2014/35/EU

Директива по электромагнитной совместимости 2014/30/EU

Директива RoHS 2011/65/EU в редакции Директивы 2015/863/EU

И соответствует требованиям стандартов:

Данная декларация относится только к машинам в том виде, в котором они представлены на рынке, и не включает в себя компоненты

добавленные конечным пользователем или выполненные им впоследствии.

Имя и адрес лица, проживающего или зарегистрированного в ЕС, уполномоченного на подготовку технического файла:

Подписано от имени:

Grupa Topex Sp. z o.o. Sp.k.

2/4 Улица Пограничная

02-285 Варшава

Павел Ковальский

Сотрудник по качеству компании TOPEX GROUP

Варшава, 2022-01-24

HU

ОПИС ВИКОРИСТОВУВАНИХ ПИКТОГРАМ

Топлинен пистолет 59G526

ЗАБЕЛЕЖКА: ПРОЧЕТЕТЕ ВНИМАТЕЛНО ТОВА РЬКОВОДСТВО, ПРЕДИ ДА ИЗПОЛЗВАТЕ ОБОРУДВАНЕТО, И ГО ЗАПАЗЕТЕ ЗА БЪДЕЩИ СПРАВКИ.

СПЕЦИФИЧНИ ПРАВИЛА ЗА БЕЗОПАСНОСТ

ОПИСАНИЕ НА ИЗПОЛЗВАНИТЕ ПИКТОГРАМИ

- Позиция I – температура 50°C, поток 350 л/мин

- Позиция II – температура 50 - 550°C, поток 350 л/мин

- Позиция III – температура 50 - 550°C, поток 500 л/мин

Работа с инструмента

- Загрейте тръбата равномерно, като я премествате спрямо топлинния пистолет.

ТЕХНИЧЕСКИ СПЕЦИФИКАЦИИ

Клас на защита	II
Клас на водонепропускливост	IPX0
Маса	2 кг
Година на производство

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Сериен номер: 00001 ÷ 99999

Директива за ниско напрежение 2014/35/EC

Директива 2011/65/EC, изменена с Директива 2015/863/EC

НАПОМЕНА : ПАЖЛЬИВО ПРОЧИТАЛТЕ ОВО УПУТСТВО ПРЕ УПОТРЕБЕ ОПРЕМЕ И ДРЖИТЕ ОВО УПУТСТВО ЗА БУДУЋУ РЕФЕРЕНЦУ.

СПЕЦИФИЧНА ПРАВИЛА БЕЗБЕДНОСТИ

ОПИС КОРИШТЕНИХ ПИКТОГРАМА

Директива о ниском напону 2014/35/ЕУ

Директива о електромагнетном компатибилности 2014/30/ЕУ

Улица Пограницзна 2/4

02-285 Варшава

Пaweł Kowalски
