Produkto tipas	Karšto oro pistoletas
Prekės ženklas	Graphite
Modelis	59G526
Vardinė galia	2000 W
Maitinimo įtampa	230 V AC
Dažnis	50 Hz
Reguliuojama temperatūra	I padėtis: 50 °C; II padėtis: 50-550 °C; III padėtis: 50-550 °C
Oro srautas	I padėtis: 350 l/min; II padėtis: 350 l/min; III padėtis: 500 l/min
Apsaugos klasė	II
Sandarumo indeksas	IPX0
Svoris	2 kg
Pridedami priedai	Paviršiaus antgalis, difuzinis antgalis, redukcinis antgalis, atšvaitinis antgalis
Pagrindiniai naudojimo būdai	Dažų šalinimas, ledo tirpimas, suvirinimas, vamzdelių susitraukimas, plastikinių vamzdžių formavimas
Saugos nurodymai	Ne užblokite angų, nenukreipkite į žmones ar gyvūnus, prieš laikymą leiskite atvėsti, dėvėkite apsauginius akinius
Priežiūra ir valymas	Reguliariai valykite dažų likučius nuo antgalio, kad išvengtumėte savaiminio užidegimo
Garantija ir remonto galimybė	Remontą atlikti tik kvalifikuotam specialistui; atsargines dalis galima įsigyti iš gamintojo

Dažnai užduodami klausimai - 59G526 Graphite

Kaip pašalinti dažus naudojant šį karšto oro pistoletą?

Nustatykite temperatūrą į II arba III padėtį (50-550 °C). Nukreipkite karšto oro srautą į paviršių, kol dažai pradės burbuliuoti. Naudokite metalinį grandiklį, kad pašalintumėte dažus judesiu iš viršaus į apačią. Neleiskite dažams degti. Reguliariai valykite grandiklio ašmenis.

Ar galiu naudoti šį prietaisą plaukams džiovinti?

Ne, jokiu būdu. Oro temperatūra gali siekti 550 °C, kas yra daug aukščiau nei plaukų džiovintuvo. Nukreipus orą į žmogų ar gyvūną gali sukelti sunkius nudegimus.

Kokių atsargumo priemonių reikia imtis prieš naudojant šilumos pistoletą?

Įsitikinkite, kad šalia nėra degių medžiagų. Dėvėkite apsauginius akinius. Patikrinkite, ar šildomas paviršius nėra degus. Neuždenkite oro angų. Naudokite prietaisą gerai vėdinamoje vietoje, ypač šalinant dažus su švinu.

Kaip pakeisti antgalį ant karšto oro pistoleto?

Papildomi antgaliai tiesiog užsislysta ant išėjimo antgalio. Juos galima orientuoti bet kokiu kampu nuo 0° iki 360°. Įsitikinkite, kad prietaisas išjungtas ir atvęsęs prieš keičiant antgalį.

Ką daryti, jei prietaisas skleidžia dūmus pirmą kartą naudojant?

Tai normalu. Nedidelis dūmų kiekis gali atsirasti pirmą kartą įjungus dėl gamybos likučių degimo. Tai išnyksta po kelių minučių naudojimo.

Kaip atitirpdyti užšalusius vamzdžius šiuo pistoletu?

Naudokite atšvaitinį antgalį. Šildykite vamzdžius nuo kraštų link centro judindami prietaisą. Plastikiniams vamzdžiams šildykite atsargiai, kad jų nepažeistumėte. Niekada nešildykite dujų vamzdžių.

Koks skirtumas tarp II ir III padėčių?

II ir III padėtys turi tą pačią temperatūros ribą (50-550 °C), tačiau III padėtis turi didesnį oro srautą (500 l/min), palyginti su 350 l/min II padėtyje. Naudokite III padėtį greitesniam darbui arba didesniems paviršiams.

Ar galiu naudoti tirpiklius su šiuo prietaisu?

Ne, niekada nenaudokite terpentino, tirpiklių ar benzino kaip pagalbinių priemonių naudojant šilumos pistoletą. Šie produktai yra degūs ir gali sukelti gaisrą.

Kaip prižiūrėti karšto oro pistoleto antgalį?

Po naudojimo pašalinkite dažų likučius nuo antgalio metaliniu šepetėliu. Tai apsaugo nuo kaupimosi ir savaiminio užidegimo. Prieš valydami visada leiskite prietaisui atvėsti.

Ar prietaisas tinkamas naudoti lauke?

Taip, bet tik esant sausam orui. Nenaudokite šilumos pistoleto lietuje ar esant didelei drėgmei. Jis skirtas daugiausia naudoti viduje. Saugokite nuo drėgmės.

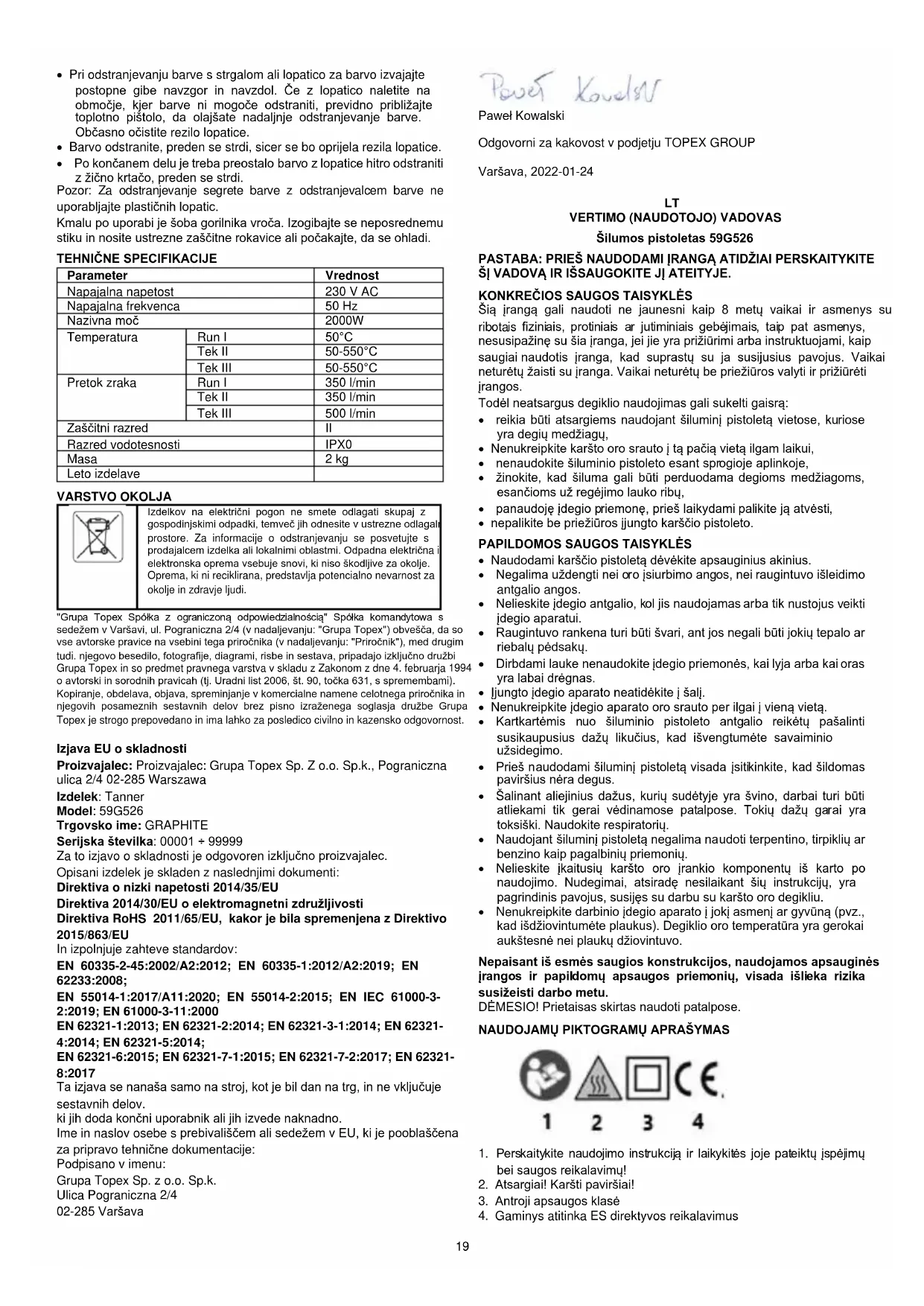

NAUDOJIMO INSTRUKCIJA 59G526 Graphite

Šią įrangą gali naudoti ne jaunesni kaip 8 metų vaikai ir asmenys su ribotais fiziniais, protiniais ar jutiminiais gebėjimais, taip pat asmenys, nesusipažinę su šia įranga, jei jie yra prižiūrimi arba instruktuojami, kaip saugiai naudotis įranga, kad suprastų su ja susijusius pavojus. Vaikai neturėtų žaisti su įranga. Vaikai neturėtų be priežiūros valyti ir prižiūrėti įrangos.

Todėl neatsargus degiklio naudojimas gali sukelti gaisrą:

• reikia būti atsargiems naudojant šiluminį pistoletą vietose, kuriose yra degių medžiagų,
• Nenukreipkite karšto oro srauto j tą pačią vietą ilgam laikui,
• nenaudokite šiluminio pistoleto esant sprogioje aplinkoje,
• žinokite, kad šiluma gali būti perduodama degioms medžiagoms, esančioms už regėjimo lauko ribų,
• panaudoje idegio priemonę, prieš laikydami palikite ją atvėsti,
• nepalikite be priežiūros jungto karščio pistoleto.

PAPILDOMOS SAUGOS TAISYKLÈS

• Naudodami karščio pistoletą dévėkite apsauginius akinius.
• Negalima uždengti nei oro įsiurbimo angos, nei raugintuvo išleidimo antgalio angos.
• Nelieskite įdegio antgalio, kol jis naudojamas arba tik nustojus veikti įdegio aparatui.
• Raugintuvo rankena turi būti švari, ant jos negali būti jokių tepalo ar riebalų pėdsakų.
• Dirbdami lauke nenaudokite jdegio priemonės, kai lyja arba kai oras yra labai drėgnas.
• ljungto idegio aparato neatidėkite i šalį.
• Nenukreipkite idegio aparato oro srauto per ilgai i vieną vieta.
• Kartkartėmis nuo šiluminio pistoleto antgalio reikėtų pašalinti susikaupusius dažų likučius, kad išvengtumėte savaiminio užsidegimo.
• Prieš naudodami šiluminį pistoletą visada įsitikinkite, kad šildomas paviršius nėra degus.
• Šalinant aliejinius dažus, kurių sudėtyje yra švino, darbai turi būti atliekami tik gerai vėdinamose patalpose. Tokių dažų garai yra toksiški. Naudokite respiratorių.
• Naudojant šiluminį pistoletą negalima naudoti terpentino, tirpiklių ar benzino kaip pagalbinių priemonių.
• Nelieskite jkaitusių karšto oro įrankio komponentų iš karto po naudojimo. Nudegimai, atsiradę nesilaikant šių instrukcijų, yra pagrindinis pavojus, susijęs su darbu su karšto oro degikliu.
• Nenukreipkite darbinio įdegio aparato į jokį asmenį ar gyvūną (pvz., kad išdžiovintumėte plaukus). Degiklio oro temperatūra yra gerokai aukštesnė nei plaukų džiovintuvo.

Nepaisant iš esmės saugios konstrukcijos, naudojamos apsauginės įrangos ir papildomų apsaugos priemonių, visada išlieka rizika susižeisti darbo metu.

DÉMESIO! Prietaisas skirtas naudoti patalpose.

NAUDOJAMU PIKTOGRAMU APRAŠYMAS

1. Perskaitykite naudojimo instrukciją ir laikykitės joje pateiktų įspėjimų bei saugos reikalavimų!
2. Atsargiai! Karšti paviršiai!
3. Antroji apsaugos klasė
4. Gaminys atitinka ES direktyvos reikalavimus

PRIETAISO APRAŠYMAS

Degiklis naudojamas dažų dangoms šalinti, užsispyrusioms srieginėms jungtims kaitinti, kad būtų lengviau jas atsukti, užšaldytiems vandens vamzdžiams, spynoms, pakabinamoms spynoms ir pan. kaitinti. Degiklj taip pat galima naudoti medinėms detalėms džiovinti prieš mechaninį apdirbimą, susitraukiančioms įvorėms sutraukti, lituoti ir kitiems darbams, kuriuos reikia kaitinti sauso karšto oro srove. Degiklis skirtas tik mégėjiškam naudojimui.

PRIETAISO VEIKIMAS

Prieš pradėdami darbus įsitikinkite, kad sąlygos yra tinkamos.

Darbo vieta

Isitikinkite, kad šalia nėra jokių daiktų, kurie ribotų laisvą judėjimą ir trukdytų patogiai ir saugiai dirbti.

Maitinimo šaltinis

Isitikinkite, kad maitinimo šaltinis, prie kurio bus prijungtas rauginimo jrenginys, atitinka rauginimo jrenginio vardinėje plokštelėje nurodytus reikalavimus.

Perjungti

Isitikinkite, kad jungiklis yra išjungimo padėtyje. Jei kištuką jkišite i elektros lizdą, kai jungiklis yra jungimo padėtyje, gali įvykti rimtas nelaimingas atsitikimas, nes rauginimo aparatas iš karto pradės veikti.

Funkcinis patikrinimas

ljungus prietaisą, jis turi veikti tolygiai, be užstrigimų. Jei aptinkama kokių nors nukrypimų, prietaiso darbą reikia nutraukti.

Purkštukų pasirinkimas

Priklausomai nuo atliekamų darbų tipo (jei reikia), galima pritvirtinti tinkamą papildomą antgalį, užmaunant jį ant išleidimo antgalio. Kiekvieną papildomą antgalį galima pastatyti bet kokuu kampu nuo 0° iki 360° degiklio ašies atžvilgiu. Papildomų antgalių naudojimas palengvina darbą ir užtikrina jo tikslumą.

• Paviršiaus antgalis - apsaugo, pvz., langų stiklus nuo perkaitimo, nukreipdamas karšto oro srautą. Ypač naudingas šalinant dažų dangas.
• Difuzinis antgalis - užtikrina tolygų karšto oro paskirstymą nedideliuose plotuose.
• Redukcinis antgalis - užtikrina tikslingą karšto oro srove, skirtą apdoroti kampuose ir lituoti.
• Atspindžio antgalis - skirtas litavimui, plastikinių vamzdžių formavimui, vandens įrenginių atšildymui ir termo susitraukiančių įvorių sutraukimui.

Atsargiai: Neuždenkite oro jleidimo angų, nes dėl to elektrinis įrankis gali perkaisti.

ljungimas / išjungimas

Pastaba: elektros tinklo jtampa turi atitikti jtampa, nurodyta raugintuvo vardinėje plokštelėje. Prieš prijungdami prie maitinimo šaltinio įsitikinkite, kad maitinimo mygtukas yra 0 padėtyje.

Prietaisas, prijungtas prie maitinimo šaltinio, jjungiamas perkeliant jungiklj i kitą padėtį nei 0 (A pav.).

• 0 pozicija – išjungta
• I padètis – temperatūra 50°C, srautas 350 l/min
• Il pozicija – temperatūra 50 - 550°C, srautas 350 l/min
• III pozicija – temperatūra 50 - 550°C, srautas 500 l/min

II ir III padėtyse galima reguliuoti oro temperatūrą. Temperatūra didinama arba mažinama sukant rankenėlę įrenginio galinėje dalyje (B pav.).

Pirma kartą jjungus įdegio aparatą gali būti šiek tiek dūmų. Tai normalu ir po kurio laiko turėtų išnykti.

Darbas su jrankiu

Pasirinkite tinkamą darbo režimą, priklausomai nuo veiklos.

Keisdami II padėtį j I padėtį, šiek tiek palaukite, kol įrenginys atvės.

Antgalio atstumas nuo ruošinio turi būti reguliuojamas atsižvelgiant i ruošinio tipą ir naudojamo papildomo antgalio tipą. Tinkamiausią temperatūrą reikia nustatyti atliekant bandymus, todėl pradėkite dirbti žemoje temperatūroje.

Plastikinių vamzdžių formavimas / apledėjimo šalinimas

• Uždėkite reflektoriaus antgalį ant išleidimo antgalio. Kad vamzdis nesusiaurėtų, užpilkite jį smėliu ir uždenkite iš abiejų pusių.
• Vamzdį tolygiai kaitinkite judindami jį šilumos pistoleto atžvilgiu.
• Užšalusias vandentiekio vamzdžių vietas visuomet šildykite nuo krašto į vidurį. Plastikinius vamzdžius ir vamzdžių sujungimus šildykite ypač atsargiai, kad jų nepažeistumėte.

Atsargiai! Jokiu būdu negalima kaitinti dujų vamzdžių!

Dažų nuėmimas

• ljunkite rauginimo jrenginį ir nustatykite tinkamą darbinę temperatūrą.
• Nukreipkite karšto oro srove į dažais dengiamą paviršių. Po kurio laiko dažai pradės pūslėti. Neleiskite dažams sudegti, nes juos bus sunku pašalinti.
• Nuvalydami dažus dažų grandikliu arba mentele, atlikite palaipsnį judesį aukštyn žemyn. Jei mentele patekote į vietą, kurioje dažų pašalinti nepavyksta, atsargiai priartinkite šiluminį pistoletą, kad būtų lengviau pašalinti dažus. Retkarčiais nuvalykite mentelės ašmenis.
• Nuimkite dažus, kol jie nesukietėjo, nes kitaip jie prilips prie mentelių ašmenų.
• Baigus darbą, likusius dażus reikia greitai pašalinti nuo mentelių vieliniu šepečiu, kol jie nesusigėrė.

Atsargiai: Nenaudokite plastikinių mentelių įkaitusiems dažams nuvalyti su dažų nuėmikliu.

Netrukus po naudojimo degiklio antgalis būna karštas. Venkite tiesioginio kontakto ir mūvėkite tinkamas apsaugines pirštines arba palaukite, kol atvės.

TECHNINĖS SPECIFIKACIJOS

Parametras		Vertė
Maitinimo įtampa		230 V AC
Maitinimo dažnis		50 Hz
Nominalioji galia		2000W
Temperatūra	I paleidimas	50°C
	Bėgimas II	50-550°C
	Bėgimas III	50-550°C
Oro srautas	I paleidimas	350 l/min
	Bėgimas II	350 l/min
	Bėgimas III	500 l/min
Apsaugos klasė		II
Vandens nepralaidumo klasė		IPX0
Masė		2 kg
Gamybos metai

APLINKOS APSAUGA

Elektra varomų gaminių negalima išmesti kartu su buitinėmis atliekomis; juos reikia vežti į atitinkamas atliekų šalinimo vietas. Informacijos apie šalinimą teiraukitės gaminio pardavėjo arb vietos valdžios institucijos. Elektros ir elektroninės įrangos atliekose yra medžiagų, kurios nekenkia aplinkai. Neperdirbama įranga kelia potencialų pavojų aplinkai ir žmonių sveikatai.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" "Spółka komandytowa", kurios pagrindinė būstinė yra Varšuvoje, ul. Pograniczna 2/4 (toliau - "Grupa Topex") informująa, kad visos autorių teisės i šio vadovo (toliau - "Vadovas") turinį, įskaitant, be kita ko. jo tekstą, nuotraukas, diagramas, brėžinius, taip pat jo kompoziciją, priklauso tik "Grupa Topex" ir yra teisinės apsaugos objektas pagal 1994 m. vasario 4 d. Autorių teisių ir gretutinių teisių jstatymą (t. y. 2006 m. Jstatymų leidinys Nr. 90, poz. 631, su pakeitimais) Viso Vadovo, taip pat atskirų jo sudedamųjų dalių kopijavimas, apdorojimas, skelbimas, keitimas komerciniais tikslais be "Grupa Topex" raštu išreikšto sutikimo yra griežtai draudžiamas ir gali užtraukti civilinę ir baudżiamają atsakomybę.

ES atitikties deklaracija

Gamintojas: Gamintojas: Grupa Topex Sp. Z o.o. Sp.k., Pograniczna Street 2/4 02-285 Warszawa

Produktas: Tanner

Modelis: 59G526

Prekybos pavadinimas: GRAPHITE

Serijos numeris: 00001 ÷ 99999

Už šią atitikties deklaraciją atsako tik gamintojas.

Pirmiau aprašytas gaminys atitinka šiuos dokumentus:

Žemos įtampos direktyva 2014/35/ES

Ir atitinka standartų reikalavimus:

Ši deklaracija taikoma tik tokioms mašinoms, kokios jos pateikiamos i rinką, ir neapima sudedamųjų dalių. prideda galutinis naudotojas arba atlieka vėliau.

ES gyvenančio arba jsisteigusio asmens, igalioto rengti techninę byłą, vardas, pavarde ir adresas:

Pasirašyta:

Grupa Topex Sp. z o.o. Sp.k.
