Typ produktu	Naświetlacz LED wash na baterii do użytku na zewnątrz
Marka	Cameo
Model	ZENIT B200 (CLZB200)
Zasilanie	100-240 V AC, 50-60 Hz, pobór mocy 180 W
Bateria	Akumulator litowo-jonowy, 44,4 V, 6,71 Ah, 298 Wh
Czas pracy baterii	Około 3 h przy pełnej mocy, do 24 h przy zmniejszonej jasności (funkcja Runtime)
Czas ładowania	Około 4 h do pełnego naładowania (0 % do 100 %)
LED	21 x 15 W CREE RGBW wysokiej mocy
Kąt rozproszenia	21° (pole 40°)
Strumień świetlny	6600 lm (tryb skalibrowany), natężenie światła 22100 lx na 1 m (bez dyfuzora)
Łączność DMX	Wejście i wyjście XLR 5-pinowe IP65
Protokoły DMX	DMX512, W-DMX™ (wbudowany), zgodność z RDM
Tryby DMX	CCT 2 kanały, makra kolorów 3 kanały, RGB 8/16 bitów, RGBW 8/16 bitów, pełny dostęp 8/16 bitów, master/slave
Funkcje autonomiczne	Programy automatyczne, makra kolorów, tryb statyczny, zmienna temperatura barwowa, presety użytkownika, opóźnienie czasowe
Sterowanie	Wyświetlacz OLED, przyciski dotykowe (MODE, ENTER, UP, DOWN), pilot na podczerwień w zestawie
Funkcja stroboskopu	Tak, z regulacją prędkości

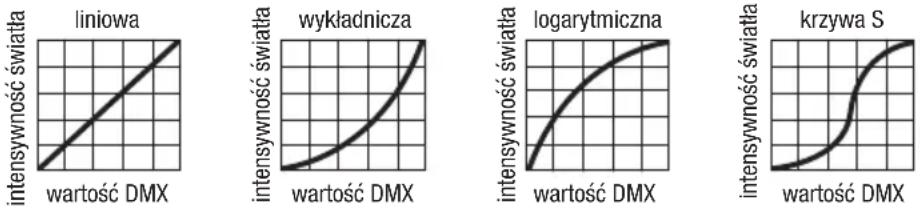

Ściemniacz	16-bitowy, 4 krzywe ściemniacza do wyboru (liniowa, wykładnicza, logarytmiczna, S-krzywa)
Częstotliwość PWM LED	Regulowana: 800 Hz, 1200 Hz, 2000 Hz, 3600 Hz, 12 kHz, 25 kHz
Stopień ochrony	IP65 (odporny na bryzgi wody)
Temperatura otoczenia	Praca przy zasilaniu sieciowym: 0 °C do +40 °C; na baterii: -15 °C do +40 °C

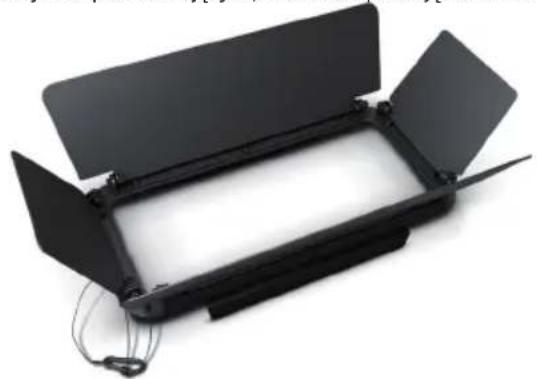

Montaż	Wbudowane nóżki plastikowe, dołączone omegi montażowe, możliwość montażu na trawersie
Wymiary (dł. x wys. x gł., bez uchwytu)	377 x 256 x 140 mm
Waga	9,2 kg
Akcesoria w zestawie	Kabel zasilający 1 m z wtykiem IP65, pilot na podczerwień, nóżki, 1 omega montażowa
Gwarancja	Warunki gwarancji na stronie producenta

Często zadawane pytania - ZENIT B200 Cameo

Jak włączyć i wyłączyć Cameo ZENIT B200?

Użyj przełącznika ON/OFF (3) znajdującego się na urządzeniu. Przesuń go w dół, aby włączyć (projektor jest wtedy gotowy do pracy), a w górę, aby wyłączyć (tryb Standby). Bateria ładuje się w obu pozycjach, jeśli urządzenie jest podłączone do zasilania sieciowego.

Jaka jest żywotność baterii i jak ją przedłużyć?

Przy pełnej mocy (RGBW 100%) czas pracy wynosi około 3 godziny. Można go przedłużyć do 24 godzin, zmniejszając jasność za pomocą funkcji Runtime w ustawieniach (Ustawienia -> Runtime). Używanie tylko jednego koloru (np. czerwonego) zamiast wszystkich kolorów również wydłuża czas pracy.

Jak naładować baterię?

Podłącz dołączony kabel zasilający do wejścia POWER IN (1) i do sieci. Bateria ładuje się automatycznie, niezależnie od tego, czy projektor jest włączony, czy w trybie czuwania. Pełne ładowanie (0% do 100%) trwa około 4 godzin. Temperatura otoczenia podczas ładowania powinna wynosić od 0°C do 40°C.

Jak podłączyć ZENIT B200 za pomocą przewodowego DMX?

Połącz wyjście DMX swojego kontrolera z wejściem DMX IN (4) projektora za pomocą kabla DMX 5-pinowego IP65. Aby połączyć kilka urządzeń, połącz wyjście DMX OUT (5) pierwszego projektora z wejściem DMX następnego. Upewnij się, że ostatnie urządzenie w łańcuchu jest zakończone rezystorem 120 omów. Ustaw początkowy adres DMX w menu Adres DMX.

Jak używać ZENIT B200 w trybie bezprzewodowym (W-DMX™)?

Włącz W-DMX™ w ustawieniach (Ustawienia -> Ustawienia bezprzewodowe -> W-DMX Wł./Wył. -> Wł.). Zresetuj moduł (Reset odbioru -> Tak). Aby połączyć grupę, wybierz tryb Transmit na jednostce master i Receive na slave, a następnie uruchom połączenie przez Link. Urządzenia łączą się automatycznie.

Co zrobić, gdy wyświetlacz pokazuje 'Locked!'?

Blokada automatyczna lub ręczna jest aktywna. Aby odblokować, naciśnij jednocześnie przyciski UP i DOWN przez około 5 sekund. Możesz wyłączyć automatyczną blokadę w Ustawienia -> Autoblokada -> Wył..

Jak wyczyścić projektor?

Użyj suchej, niestrzępiącej się ściereczki. Nie używaj środków chemicznych ani ściernych. Upewnij się, że żadna ciecz nie dostanie się do urządzenia. Przed czyszczeniem zawsze odłącz projektor od zasilania.

Jakie są zagrożenia związane z użytkowaniem baterii?

Bateria litowo-jonowa może się przegrzać, eksplodować lub spowodować pożar, jeśli jest nieprawidłowo używana. Nie wystawiaj jej na działanie nadmiernego ciepła, nie przebijaj, nie zgniataj ani nie zanurzaj w wodzie. W przypadku wycieku elektrolitu unikaj kontaktu ze skórą lub oczami i obficie spłucz czystą wodą. Wymianę powierz autoryzowanemu centrum serwisowemu.

Czy mogę używać ZENIT B200 na zewnątrz?

Tak, dzięki stopniu ochrony IP65 jest odporny na bryzgi wody i kurz. Nie jest jednak przeznaczony do zanurzenia. Upewnij się, że gumowe zaślepki złączy są prawidłowo założone, gdy nie są używane, aby zachować szczelność.

Jak zaktualizować oprogramowanie sprzętowe ZENIT B200?

Instrukcja nie zawiera szczegółów dotyczących procedury aktualizacji. Sprawdź stronę internetową Cameo (www.cameolight.com) lub skontaktuj się z działem obsługi posprzedażowej Adam Hall, aby uzyskać najnowsze informacje o aktualizacjach oprogramowania sprzętowego.

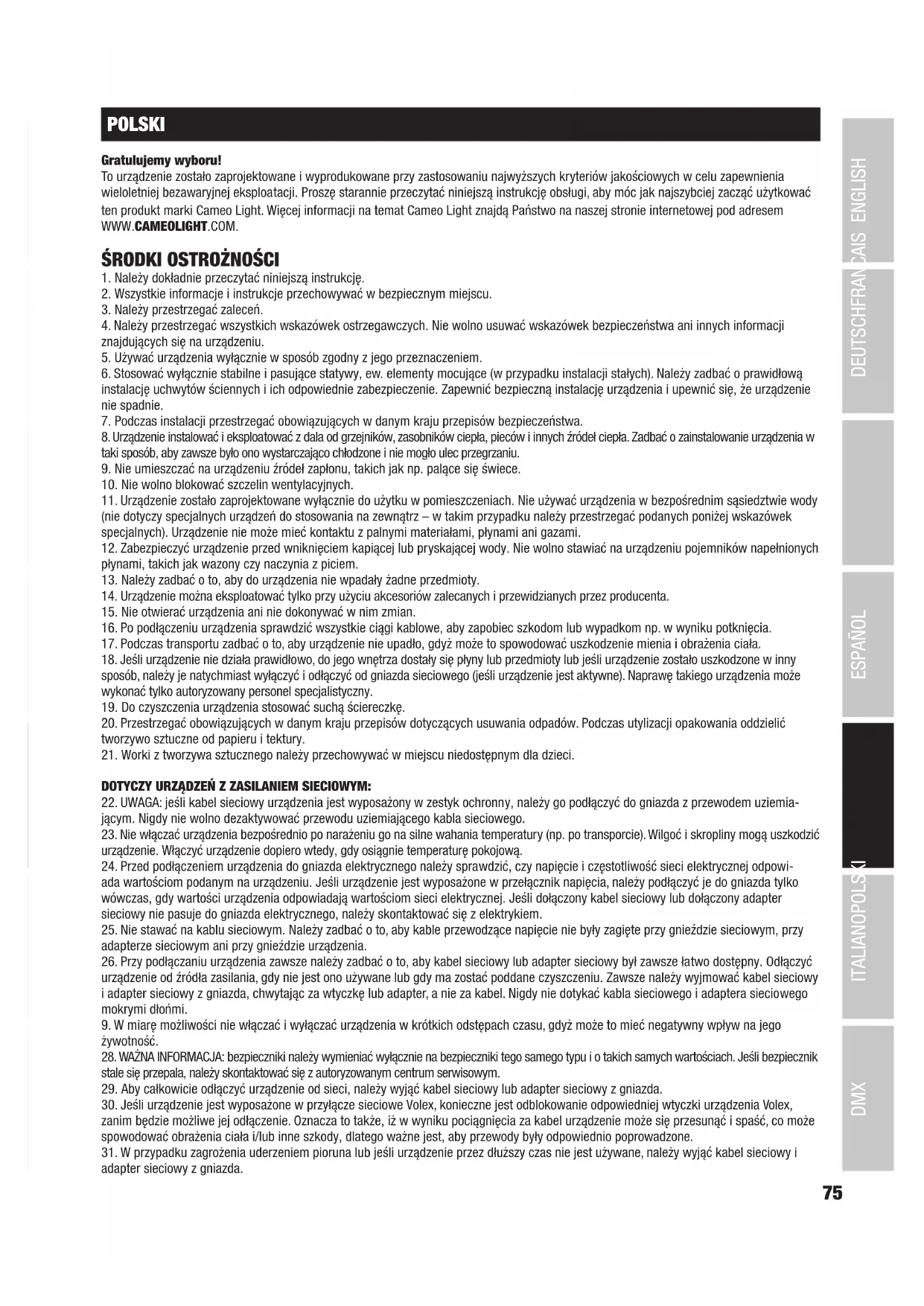

INSTRUKCJA OBSŁUGI ZENIT B200 Cameo

To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wieloletniej bezawaryjnej eksploatacji. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki Cameo Light. Więcej informacji na temat Cameo Light znajdą Państwo na naszej stronie internetowej pod adresem WWW.CAMEOLIGHT.COM.

ŚRODKI OSTROŻNOŚCI

1. Należy dokładnie przeczytać niniejszą instrukcję.
2. Wszystkie informacje i instrukcje przechowywać w bezpiecznym miejscu.
3. Należy przestrzegać zaleceń.
4. Należy przestrzegać wszystkich wskazówek ostrzegawczych. Nie wolno usuwać wskazówek bezpieczeństwa ani innych informacji znajdujących się na urządzeniu.
5. Używać urządzenia wyłącznie w sposób zgodny z jego przeznaczeniem.
6. Stosować wyłącznie stabilne i pasujące statywy, ew. elementy mocujące (w przypadku instalacji stałych). Należy zadbać o prawidłową instalację uchwytów ściennych i ich odpowiednie zabezpieczenie. Zapewnić bezpieczną instalację urządzenia i upewnić się, że urządzenie nie spadnie.
7. Podczas instalacji przestrzegać obowiązujących w danym kraju przepisów bezpieczeństwa.
8. Urządzenie instalować i eksploatować z dala od grzejników, zasobników ciepła, pieców i innych źródeł ciepła. Zadbać o zainstalowanie urządzenia w taki sposób, aby zawsze było ono wystarczająco chłodzone i nie mogło ulec przegrzaniu.
9. Nie umieszczać na urządzeniu źródeł zapłonu, takich jak np. palące się świece.
10. Nie wolno blokować szczelin wentylacyjnych.
11. Urządzenie zostało zaprojektowane wyłącznie do użytku w pomieszczeniach. Nie używać urządzenia w bezpośrednim sąsiedztwie wody (nie dotyczy specjalnych urządzeń do stosowania na zewnątrz – w takim przypadku należy przestrzegać podanych poniżej wskazówek specjalnych). Urządzenie nie może mieć kontaktu z palnymi materiałami, płynami ani gazami.
12. Zabezpieczyć urządzenie przed wniknięciem kapiącej lub pryskającej wody. Nie wolno stawiać na urządzeniu pojemników napełnionych płynami, takich jak wazony czy naczynia z piciem.
13. Należy zadbać o to, aby do urządzenia nie wpadały żadne przedmioty.
14. Urządzenie można eksploatować tylko przy użyciu akcesoriów zalecanych i przewidzianych przez producenta.
15. Nie otwierać urządzenia ani nie dokonywać w nim zmian.
16. Po podłączeniu urządzenia sprawdzić wszystkie ciągi kablowe, aby zapobiec szkodom lub wypadkom np. w wyniku potknięcia.
17. Podczas transportu zadbać o to, aby urządzenie nie upadło, gdyż może to spowodować uszkodzenie mienia i obrażenia ciała.
18. Jeśli urządzenie nie działa prawidłowo, do jego wnętrza достały się płyny lub przedmioty lub jeśli urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od gniazda sieciowego (jeśli urządzenie jest aktywne). Naprawę takiego urządzenia może wykonać tylko autoryzowany personel specjalistyczny.
19. Do czyszczenia urządzenia stosować suchą ściereczkę.
20. Przestrzegać obowiązujących w danym kraju przepisów dotyczących usuwania odpadów. Podczas utylizacji opakowania oddzielić tworzywo sztuczne od papieru i tektury.
21. Worki z tworzywa sztucznego należy przechowywać w miejscu niedostępnym dla dzieci.

DOTYCZY URZĄDZEŃ Z ZASILANIEM SIECIOWYM:

1. UWAGA: jeśli kabel sieciowy urządzenia jest wyposażony w zestyk ochronny, należy go podłączyć do gniazda z przewodem uziemia- jącym. Nigdy nie wolno dezaktywować przewodu uziemiającego kabla sieciowego.
2. Nie włączać urządzenia bezpośrednio po narażeniu go na silne wahania temperatury (np. po transporcie). Wilgoć i skropliny mogą uszkodzić urządzenie. Włączyć urządzenie dopiero wtedy, gdy osiągnie temperaturę pokojową.
3. Przed podłączeniem urządzenia do gniazda elektrycznego należy sprawdzić, czy napięcie i częstotliwość sieci elektrycznej odpowiada wartościom podanym na urządzeniu. Jeśli urządzenie jest wyposażone w przełącznik napięcia, należy podłączyć je do gniazda tylko wówczas, gdy wartości urządzenia odpowiadają wartościom sieci elektrycznej. Jeśli dołączony kabel sieciowy lub dołączony adapter sieciowy nie pasuje do gniazda elektrycznego, należy skontaktować się z elektrykiem.
4. Nie stawać na kablu sieciowym. Należy zadbać o to, aby kable przewodzące napięcie nie były zagięte przy gnieździe sieciowym, przy adapterze sieciowym ani przy gnieździe urządzenia.
5. Przy podłączaniu urządzenia zawsze należy zadbać o to, aby kabel sieciowy lub adapter sieciowy był zawsze łatwo dostępny. Odłączyć urządzenie od źródła zasilania, gdy nie jest ono używane lub gdy ma zostać poddane czyszczeniu. Zawsze należy wyjmować kabel sieciowy i adapter sieciowy z gniazda, chwytając za wtyczkę lub adapter, a nie za kabel. Nigdy nie dotykać kabla sieciowego i adaptera sieciowego mokrymi dłońmi.
6. W miarę możliwości nie włączać i wyłączać urządzenia w krótkich odstępach czasu, gdyż może to mieć negatywny wpływ na jego żywotność.
7. WAŻNA INFORMACJA: bezpieczniki należy wymieniać wyłącznie na bezpieczniki tego samego typu i o takich samych wartościach. Jeśli bezpiecznik stałe się przepała, należy skontaktować się z autoryzowanym centrum serwisowym.
8. Aby całkowicie odłączyć urządzenie od sieci, należy wyjąć kabel sieciowy lub adapter sieciowy z gniazda.
9. Jeśli urządzenie jest wyposażone w przyłącze sieciowe Volex, konieczne jest odblokowanie odpowiedniej wtyczki urządzenia Volex, zanim będzie możliwe jej odłączenie. Oznacza to także, iż w wyniku pociągnięcia za kabel urządzenie może się przesunąć i spaść, co może spowodować obrażenia ciała i/lub inne szkody, dlatego ważne jest, aby przewody były odpowiednio poprowadzone.

10. W przypadku zagrożenia uderzeniem pioruna lub jeśli urządzenie przez dłuższy czas nie jest używane, należy wyjąć kabel sieciowy i adapter sieciowy z gniazda.

11. Instalacja urządzenia powinna odbywać się, gdy urządzenie nie jest podłączone do źródła zasilania (należy wyjąć wtyczkę z gniazda).

12. Kurz i inne osady wewnątrz urządzenia mogą je uszkodzić. W zależności od warunków otoczenia (kurz, nikotyna, opary itp.) urządzenie powinno być konserwowane lub czyszczone przez wykwalifikowanego specjalistę (usługa nieobjęta gwarancją), aby zapobiec przegrzaniu i nieprawidłowemu działaniu.
    34: Odstęp od materiałów łatwopalnych musi wynosić co najmniej 0,5 m.
13. Powierzchnia przekroju poprzecznego przewodów zasilających większą liczbę urządzeń musi wynosić co najmniej 1,5 mm². W krajach Unii Europejskiej przewody muszą spełniać wymagania normy H05VV-F lub podobne wytyczne. Adam Hall oferuje odpowiednie przewody. Używając tych przewodów można podłączyć większą liczbę urządzeń przez złącze Power out i Power in kolejnego urządzenia. Należy upewnić się, że całkowity pobór mocy wszystkich podłączonych urządzeń nie przekracza wartości podanej w amperach na urządzeniu. Należy dopilnować, aby kable łączące poszczególne urządzenia były możliwie jak najkrótsze.

UWAGA:

Nigdy nie zdejmować pokrywy, gdyż grozi to porażeniem prądem. We wnętrzu urządzenia nie ma żadnych części, które mogłyby zostać naprawione bądź poddane czynnościom konserwacyjnym przez użytkownika. Czynności konserwacyjne i naprawy może przeprowadzać wyłącznie wykwalifikowany personel serwisowy.

Trójkąt równoboczny z symbolem błyskawicy sygnalizuje nieizolowane, niebezpieczne napięcie we wnętrzu urządzenia, które może spowodować porażenie prądem.

Trójkąt równoboczny z wykrzyknikiem oznacza ważne wskazówki dotyczące obsługi i konserwacji.

Powierzchnia obudowy reflektora podczas normalnej pracy może się nagrzać do 70°C. Zachowaj ostrożność, aby przypadkowo nie dotknąć obudowy. Przed demontażem, pracami konserwacyjnymi, ładowaniem itp. należy zawsze poczekać, aż reflektor ostygnie.

Ostrzeżenie! To urządzenie przeznaczone jest do użytku do maksymalnej wysokości 2000 m n.p.m.

Ostrzeżenie! To urządzenie nie jest przewidziane do użytku w tropikalnych strefach klimatycznych.

Uwaga! Intensywne źródło światła LED! Niebezpieczeństwo uszkodzenia wzroku. Nie spogładaj na źródło światła.

Reflektor jest wyposażony w akumulator litowo-jonowy. Chroń reflektor przed wysoką temperaturą i bezpośrednim oddziaływaniem promieniowania słonecznego. Nie kładź go na urządzeniach grzejnych, takich jak kuchenki mikrofalowe, piece i kaloryfery, ani nie wkładaj go do środka tych urządzeń. Reflektor może ulec uszkodzeniu. W razie przegrzania akumulator może zapalić się i wybuchnąć.

Nie wolno zanurzać reflektora w wodzie ani innych płynach. Grozi to pożarem, wybuchem lub innym niebezpieczeństwem.

Nie wrzucaj reflektora do ognia, ponieważ grozi to wybuchem.

Nie upuszczaj reflektora ani nie narażaj go na silne wstrząsy i uderzenia. Może dojść do wybuchu i pożaru.

Akumulator w reflektorze jest zintegrowany i wbudowany na stałe, nie próbuj go wyjmować, ponieważ grozi to uszkodzeniem urządzenia. W celu wymiany akumulatora zanieś urządzenie do autoryzowanego centrum serwisowego.

Natychmiast po rozładowaniu akumulatora naładuj go z powrotem całkowicie. Częściowe ładowanie akumulatora prowadzi do zmniejszenia jego pojemności i trwałości. Jeśli nie zamierzasz przez jakiś czas używać urządzenia, naładuj akumulator do pełna. Jeśli nie używasz urządzenia przez dłuższy czas, co 6 miesięcy przeprowadź pełne ładowanie. Nie ładuj akumulatora, gdy temperatura otoczenia jest niższa od 0°C lub wyższa od 40°C.

OSTROŻNIE! WAŻNE WSKAZÓWKI DOTYCZĄCE PRODUKTÓW OŚWIETLENIOWYCH!

1. Produkt przeznaczony jest do zastosowań profesjonalnych podczas organizacji imprez i nie nadaje się do oświetlania pomieszczeń w gospodarstwie domowym.
2. Nigdy nie spoglądać bezpośrednio w stronę promienia świetlnego, nawet przez krótką chwilę.
3. Nigdy nie spoglądać w stronę promienia świetlnego przy pomocy urządzeń optycznych, takich jak np. szkło powiększające.
4. Efekty stroboskopowe mogą wywołać ataki epilepsji u osób wrażliwych na pulsujące światło! Dlatego osoby chorujące na epilepsję powinny unikać miejsc, w których stosowane są stroboskopy.

BEZPIECZNA OBSŁUGA AKUMULATORÓW

1. Bieguny akumulatora trzymać z dala od przewodzących przedmiotów, np. kluczy, bizuterii i innych materiałów. W przeciwnym razie może dojść do zwarcia akumulatora, co może spowodować odniesienie obrażeń i oparzenia.
2. Nigdy nie zmieniać biegunowości styków akumulatora.
3. Trzymać akumulator z dala od wysokiej temperatury i bezpośredniego nasłonecznienia. Nie układać urządzenia na lub w urządzeniach grzewczych, np. kuchenkach mikrofalowych, piekarnikach lub grzejnikach. Przegrzanie akumulatorów może skutkować wybuchem.
4. Nie należy przeprowadzać modyfikacji lub zmian akumulatorów, wprowadzać ciał obcych w akumulatory, zanurzać ich w wodzie lub innych cieczach, doprowadzać do kontaktu z cieczami. W przeciwnym wypadku może dojść do pożaru, wybuchu lub innych niebezpiecznych sytuacji.
5. W razie wycieku elektrolitu zadbać o to, aby nie dopuścić do skażenia ciała i oczu. Jeżeli jednak dojdzie do skażenia, przepłukać niezwłocznie oczy czystą woda lub udać się do lekarza.
6. W przypadku zniekształcenia, zmiany barwy lub przegrzania akumulatorów podczas procesu ładowania lub przechowywania należy natychmiast zakończyć użycie urządzenia i wyjąć akumulator. Kontynuacja użycia może doprowadzić do wycieku elektrolitu, pożaru lub wybuchu.
7. Nie wrzucać akumulatorów do ognia, ponieważ mogą wybuchnąć. Uszkodzone akumulatory mogą również eksplodować.
8. Zużyte akumulatory należy zutylizować zgodnie z lokalnymi przepisami. Nieprawidłowe użytkowanie akumulatorów może doprowadzić do pożaru, wybuchu lub innych niebezpiecznych sytuacji.
9. Zadbać o to, aby nie doszło do gryzienia lub ssania akumulatorów przez dzieci i zwierzęta domowe. W przeciwnym razie może dojść do szkód lub wybuchu.
10. Chronić akumulator przed uderzeniami lub przebiciem, nie narażać na wysokie naciski. W przeciwnym razie może dość do zwarcia lub przegrzania.
11. Chronić urządzenie lub akumulator przed upadkiem. W wyniku upadku urządzenia lub akumulatora, w szczególności na twardą powierzchnię, może dojść do ich uszkodzenia.
12. Wymienić akumulator, jeżeli wyraźnie skróci się czas gotowości urządzenia do pracy.
13. Jeżeli urządzenie posiada zintegrowany, niewyjmowany akumulator, nie próbować go wyjmować, w przeciwnym razie dojdzie do uszkodzenia urządzenia. W celu wymiany akumulatora należy przekazać urządzenie do autoryzowanego centrum serwisowego.

WPROWADZENIE

LED BATTERY OUTDOOR WASHLIGHT WITH W-DMX™

CLZB200

FUNKCJE STEROWANIA:

2-kanałowe CCT (Correlated Color Temperature), 3-kanałowe makra kolorów, 3-kanałowe RGB (8 bitów), 4-kanałowe RGBW (8 bitów), 6-kanałowe RGB (16 bitów), 8-kanałowe RGBW (8 bitów), 8-kanałowe RGBW (16 bitów), 10-kanałowe Full Access (8 bitów) i 15-kanałowe Full Access (16 bitów) sterowanie DMX w trybie master/slave

Tryb pracy master/slave

Funkcje standalone

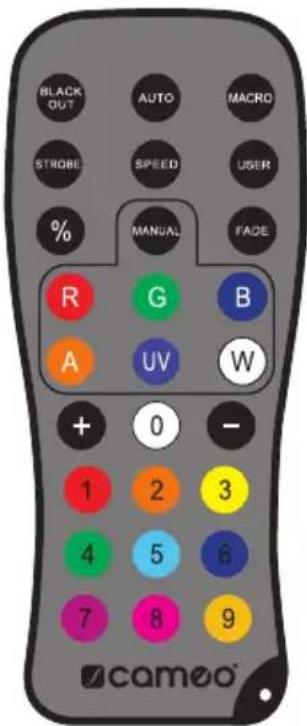

Pilot na podczerwień

W-DMX ^TM

CHARAKTERYSTYKA:

DMX-512. 21 diod LED 15 W High Power CREE RGBW. W-DMX™. Zasilanie akumulatorowe do 24 godzin pracy. W zestawie pilot na pod-czerwień. Stroboskop. Ściemniacz 16-bitowy. 4 krzywe ściemniania. Korekta temperatury barwowej. Regulowana częstotliwość modulacji PWM lampy LED. Funkcja szybkiego dostępu. Stopień ochrony IP65. 5-pinowe złącza DMX o stopniu ochrony IP65. Nóżki z tworzywa sztucznego. Dołączony uchwyt montażowy Omega. Napięcie robocze 100–240 VAC. Pobór mocy 180 W. Opcjonalnie dostępne dyfuzory 25°, 45°, 60°x10°, 100° i wrota reflektora.

Reflektor może pracować w standardzie RDM (Remote Device Management). Jest to system zdalnego sterowania urządzeniem, który umożliwia sprawdzanie statusu i konfigurowanie urządzeń końcowych RDM za pomocą sterownika RDM.

GNIAZDA, ELEMENTY OBSŁUGI I WSKAŻNIKI

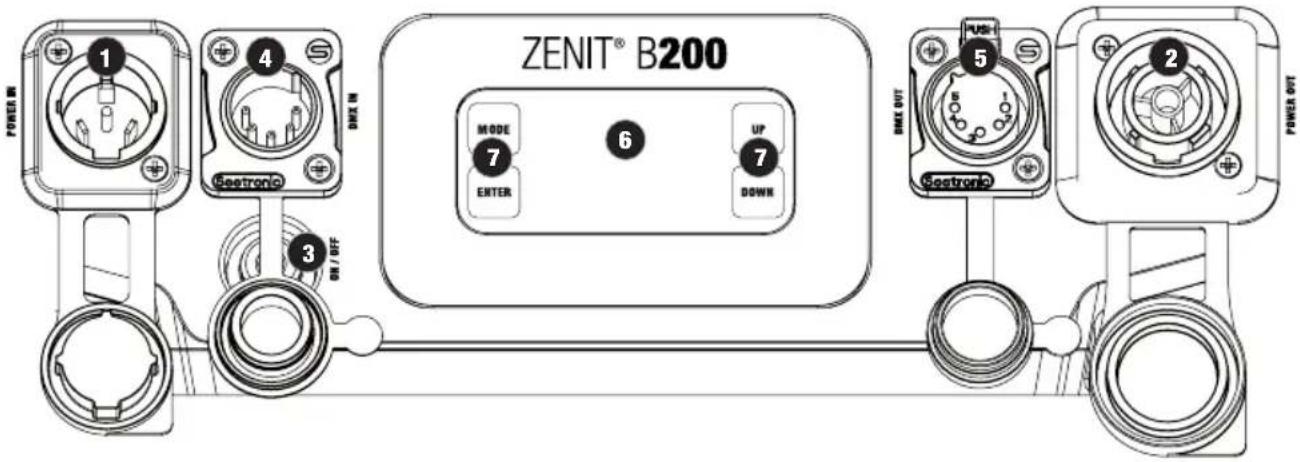

ZENIT® B200 MODE 7 ENTER 6 UP 7 DOWN 1 2 3 4 5 6 7 ON / OFF POWER IN Electron® DINJ IN DINJ OUT DINJ OUT DINJ OUT

1 POWER IN

Gniazdo zasilania sieciowego IP65 z gumową zaślepką. Napięcie robocze 100–240 V AC / 50–60 Hz. Podłączanie za pomocą zawartego w zestawie kabla sieciowego (nieużywane gniazdo zawsze zabezpieczaj gumową zaślepką).

2 POWER OUT

Gniazdo wyjściowe IP65 z gumową zaślepką. źródło zasilania dla dodatkowych reflektorów CAMEO. Całkowity pobór prądu wszystkich podłączonych urządzeń nie może przekroczyć wartości w amperach (A) podanej na urządzeniu (nieużywane gniazdo zawsze zabezpieczaj gumową zaślepką).

3 ON / OFF

Upewnij się, że akumulator jest dostatecznie naładowany lub prawidłowo podłącz reflektor do sieci. Teraz przełącz reflektor w tryb pracy, wciskając włącznik. Podczas uruchamiania urządzenia na wyświetlaczu pojawi się napis „Welcome to Cameo”, a następnie nazwa modelu i wersja oprogramowania. Jeśli włącznik nie jest wciśnięty, reflektor znajduje się w trybie standby. W obu trybach prawidłowe podłączenie reflektora do zasilania powoduje ładowanie się akumulatora.

4 DMX IN

Męskie 5-pinowe złącze XLR IP65 do podłączania sterownika DMX (np. pulpitu DMX; nieużywane gniazdo zawsze zabezpieczaj gumową zaślepką).

5 DMX OUT

Żeńskie 5-pinowe złącze XLR IP65 do przekazywania sygnału sterującego DMX (nieużywane gniazdo zawsze zabezpieczaj gumową zaślepką).

6 WYŚWIETLACZ OLED

Pokazuje aktualny tryb pracy reflektora, stan naładowania akumulatora i pozycje menu.

7 DOTYKOWY PANEL OBSŁUGI

MODE – Naciśnięcie przycisku MODE spowoduje przejście do menu wyboru ustawień systemu. Ponowne naciśnięcie przycisku spowoduje powrót do widoku głównego.

ENTER – Naciśnięcie przycisku ENTER umożliwia przejście do poziomu menu w celu dokonania zmian ustawień oraz otwarcia wybranego podmenu. Wprowadzone zmiany ustawień należy potwierdzić również przez naciśnięcie przycisku ENTER.

UP i DOWN – Wybór poszczególnych pozycji w menu wyboru (adres DMX, tryb pracy itp.) oraz w podmenu. Przyciski te umożliwiają zmianę wartości wybranej pozycji menu, np. adresu DMX.

ELEMENT WYRÓWNUJĄCY CIŚNIENIE

Element wyrównujący ciśnienie zapobiega gromadzeniu się wody wewnątrz obudowy; jest umieszczony w podstawie urządzenia za doprowadzeniem kabli do modułu LED. Dla zapewnienia prawidłowego działania element należy chronić przed zabrudzeniem.

WSKAZÓWKI: W celu zapewnienia ochrony gniazd DMX przed wodą rozpryskową zgodnie ze stopniem ochrony IP65 należy prawidłowo zamknąć gniazda wejściowe i wyjściowe DMX specjalnymi wtyczkami XLR IP65 lub zastosować gumowe zaślepki. Jeśli wtyki są prawidłowo podłączone do gniazd POWER IN i POWER OUT lub gniazda są zabezpieczone gumowymi zaślepkami, zapewniona jest ochrona gniazd przed wodą rozpryskową zgodnie ze stopniem ochrony IP65.

OBSŁUGA

UWAGI

• Po prawidłowym podłączeniu reflektora do zasilania i wciśnięciu włącznika standby, podczas uruchamiania urządzenia na wyświetlaczu pojawi się napis „Welcome to Cameo”, a następnie nazwa modelu i wersja oprogramowania. Po tej procedurze reflektor jest gotowy do pracy i przełącza się na ostatnio wybrany tryb.
• Jeżeli zostanie włączony jeden z trybów pracy DMX, a na wejście DMX nie będzie podawany sygnał DMX, wyświetli się aktualnie ustawiony adres DMX, a znaki na wyświetlaczu zaczną migać. Po wykryciu sygnału DMX wskaźniki przestaną migać.
• Po ok. 1 minucie bezczynności wyświetlacz automatycznie wróci do widoku głównego i pokaże aktualnie aktywny tryb pracy.
• Funkcja szybkiego dostępu: poruszanie się po menu ułatwia jego inteligentna struktura, dzięki której można bezpośrednio przechodzić do ostatnio wybranych pozycji menu i podmenu. 1. Jednoczesne naciśnięcie przycisków MODE i ENTER powoduje przeniesienie bezpośrednio do ostatnio edytowanej pozycji podmenu, dzięki czemu można natychmiast zmienić wybrane ustawienia (adres startowy DMX i wszystkie tryby pracy). 2. Naciśnięcie przycisku MODE spowoduje przejście bezpośrednio do pozycji menu, która była ostatnio wybrana i edytowana. Po dwukrotnym naciśnięciu przycisku ENTER przejdziesz do poszczególnych pozycji podmenu, by wprowadzić indywidualne ustawienia (adresu początkowego DMX i wszystkich trybów pracy).
• Przed przystąpieniem do zmieniania ustawień zadbaj o to, aby panel obsługi był suchy i czysty. W przeciwnym razie może on nie działać prawidłowo.
• Widok wyświetlacza można obrócić o 180° poprzez naciśnięcie przycisku UP, gdy na wyświetlaczu pojawi się widok główny.

ŁADOWANIE AKUMULATORA, EKSPLOATACJA I PRZECHOWYWANIE REFLEKTORA

• Prawidłowe podłączenie reflektora do zasilania rozpocznie ładowanie akumulatora wewnętrznego, a zatem akumulator ładuje się także podczas pracy reflektora.
• Poziom naładowania akumulatora jest widoczny na wyświetlaczu zarówno wtedy, gdy urządzenie jest włączone, jak i w trybie gotowości.
• Czas ładowania z poziomu 0% do poziomu 100% wynosi około 4 godzin.
• Czas pracy akumulatora w trybie Full On (RGBW 100%) wynosi około 3 godzin, natomiast w razie korzystania tylko z pojedynczych kolorów i programów do zmieniania kolorów – znacznie dłużej. Funkcja runtime umożliwia, przy odpowiedniej redukcji jasności, wydłużenie czasu pracy akumulatora do 24 godzin.
• Po ok. 300 cyklach ładowania (0% – 100%) pojemność akumulatora wynosi nadal ok. 70% pojemności nominalnej.
• Elektroniczny system zarządzania akumulatorem zabezpiecza akumulator przed przeładowaniem lub głębokim rozładowaniem.
• Wymiany akumulatora można dokonywać wyłącznie w autoryzowanym centrum serwisu, używając oryginalnych części.
• Nie należy ładować akumulatora reflektora Zenit B200 w temperaturze otoczenia poniżej 0°C i powyżej 40°C.
• Podczas pracy reflektora Zenit B200 przy zasilaniu sieciowym temperatura otoczenia nie może być niższa od 0°C i wyższa od +40°C.
• Podczas pracy przy zasilaniu akumulatorowym temperatura otoczenia nie może być niższa od -15°C i wyższa od +40°C.
• Natychmiast po rozładowaniu akumulatora naładuj go z powrotem do pełna. Częściowe ładowanie akumulatora prowadzi do zmniejszenia jego pojemności i trwałości.
• Jeśli nie zamierzasz przez jakiś czas używać urządzenia, naładuj akumulator do pełna.
• Jeśli nie używasz urządzenia przez dłuższy czas, co 6 miesięcy przeprowadź pełne ładowanie.
• Dla maksymalnej trwałości akumulatora zaleca się możliwe wczesne podłączanie go do ładowania, zanim całkowicie się rozładuje.
• W warunkach eksploatacji urządzenia w niskich temperaturach czas pracy akumulatora może się skrócić.
• Optymalne warunki przechowywania akumulatora zapewnione są w chłodnym i suchym miejscu.

WIDOK GŁÓWNY WYŚWIETLACZA

Po włączeniu reflektor jest gotowy do pracy i przełącza się na ostatnio wybrany tryb. W widoku głównym wyświetlą się następujące informacje: aktualny tryb pracy (w przykładzie tryb DMX), status W-DMX™, poziom naładowania akumulatora i informacja o podłączeniu do zasilania.

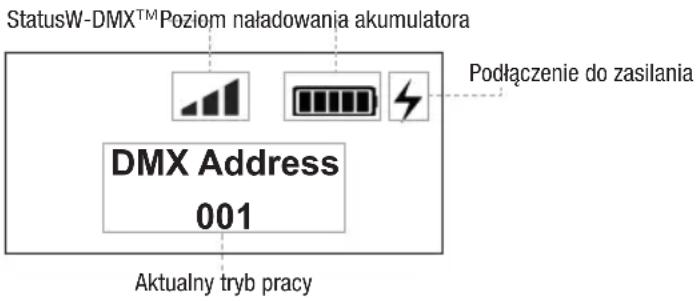

StatusW-DMXTM Poziom naładowania akumulatora Podłączenie do zasilania DMX Address 001 Aktualny tryb pracy

POZIOM NAŁADOWANIA AKUMULATORA W TRYBIE STANDBY

Aby rozpocząć ładowanie wewnętrznego akumulatora, podłącz reflektor do sieci elektrycznej przy pomocy zawartego w zestawie kabla. O poziomie naładowania akumulatora informuje widoczny na wyświetlaczu symbol baterii.

1. Aby skojarzyć urządzenie z transmitterami obsługującymi standard W-DMX™, aktywuj tryb W-DMX™ w ustawieniach urządzenia (Settings -> Wireless Setting -> W-DMX On Off -> On) i zresetuj moduł W-DMX™ (Receive Reset -> Yes). Wykonaj procedurę kojarzenia urządzeń zgodnie z instrukcją transmitera W-DMX™. Urządzenia zostaną skojarzone automatycznie.
2. Możesz skojarzyć grupę urządzeń W-DMX™, aby stworzyć środowisko urządzeń DMX. W tym celu najpierw anuluj skojarzenie wszystkich urządzeń, które mają tworzyć grupę (Settings -> Wireless Setting -> Receive Reset). Rozpocznij sterowanie reflektorem CLZB200 za pomocą sterownika DMX przez kabel DMX i wybierz ustawienia „Transmit” (Wyślij) z menu (Settings -> Wireless Setting -> Operating Mode -> Transmit). W ustawieniach urządzeń W-DMX™ wybierz, które urządzenia mają być sterowane przez W-DMX™, wybierając „Receive” (Odbieraj) z menu (Settings -> Wireless Setting -> Operating Mode -> Receive). Skojarz te urządzenia ze sobą, wybierając i potwierdzając w ustawieniach reflektora CLZB200, sterowanego poprzez kabel DMX, opcję „Link” (Połącz) (Settings -> Wireless Setting -> Link -> Link). Urządzenia zostaną skojarzone automatycznie.
3. Istnieje także możliwość utworzenia grupy urządzeń W-DMX™ połączonej w sieć za pośrednictwem W-DMX™ oraz jej używania w trybie master/slave. W tym celu najpierw anuluj skojarzenie wszystkich urządzeń, które mają tworzyć grupę (Settings -> Wireless Setting -> Receive Reset). Teraz w ustawieniach jednostki master wybierz (Settings -> Wireless Setting -> Operating Mode) opcję „Transmit" (Wyślij), a w ustawieniach urządzeń slave – opcję „Receive” (Odbieraj). W urządzeniu master wybierz opcję „Link” (Settings -> Wireless Setting -> Link -> Link) i potwierdź, naciskając ENTER. Urządzenia zostaną skojarzone automatycznie. W urządzeniu Master wybierz jeden z trybów Standalone (Auto, Color Macro, Static, Tunable White, User Color) i za jego pomocą steruj urządzeniami Slave.

STATUS W-DMX™

						G3
W-DMXTM nieaktywne	W-DMXTM włączony jako odbiornik, nie połączone	W-DMXTM jako odbiornik aktywowany i połączony z urządzeniem, Nadajnik jest wyłączony lub poza zasięgiem	W DMX włączone i sprzęone urządzenie, brak sygnału DMX	W-DMXTM jako rewelacyjne urządzenie włączone i sprzęone, Sygnał DMX jest obecny	W-DMXTM i tryb transmisji G3 Strzałka w góre = wysyłanie operacji Strzałka w dół = tryb odbioru Strzałka migająca = sprzęgło Migające zatrzymania = połączone	W-DMXTM i tryb transmisji G4S Strzałka w góre = wysyłanie operacji Strzałka w dół = tryb odbioru Strzałka migająca = sprzęgło Miganie zatrzymuje się = sprzęone

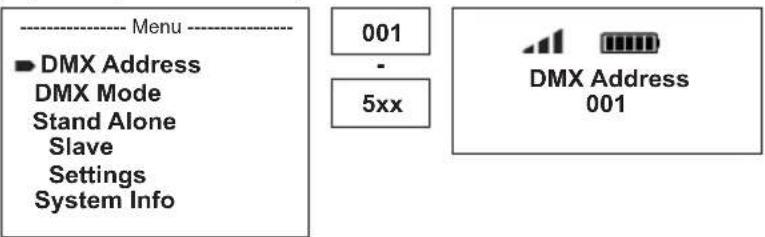

USTAWIANIE ADRESU STARTOWEGO DMX (DMX Address)

Naciśnij przycisk MODE, by przejść do menu wyboru. Przyciskami UP i DOWN wybierz opcję „DMX Address” (zgodnie ze strzałką) i po- twierdź wybór przyciskiem ENTER. Na wyświetlaczu pojawi się trzycyfrowe pole, w którym przyciskami UP i DOWN możesz ustawić żądany adres startowy DMX. Potwierdź wprowadzone ustawienia przyciskiem ENTER i naciśnij przycisk MODE, aby wrócić do widoku głównego (w przykładzie: „DMX Address 001”).

---- Menu ---- ■ DMX Address DMX Mode Stand Alone Slave Settings System Info 001 - 5xx DMX Address 001

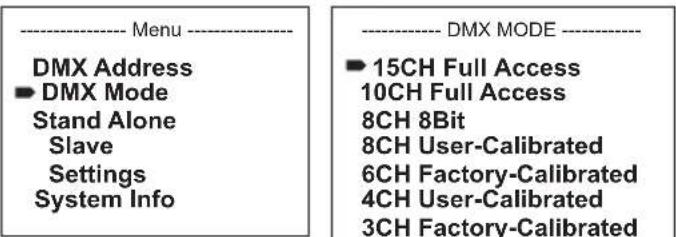

USTAWIANIE TRYBU DMX (DMX Mode)

Naciśnij przycisk MODE, by przejść do menu wyboru. Przyciskami UP i DOWN wybierz opcję „DMX Mode” (zgodnie ze strzałką) i potwierdź wybór przyciskiem ENTER. W podmenu można teraz wybrać 9 różnych trybów DMX za pomocą przycisków UP i DOWN. Potwierdź wybór, naciskając ENTER. Tabele z przyporządkowaniem poszczególnych kanałów DMX zamieszczono w niniejszej instrukcji w punkcie STEROWA-NIE DMX.

---- Menu ---- DMX Address ► DMX Mode Stand Alone Slave Settings System Info ---- DMX MODE ---- ► 15CH Full Access 10CH Full Access 8CH 8Bit 8CH User-Calibrated 6CH Factory-Calibrated 4CH User-Calibrated 3CH Factory-Calibrated

USTAWIANIE TRYBU PRACY STAND ALONE

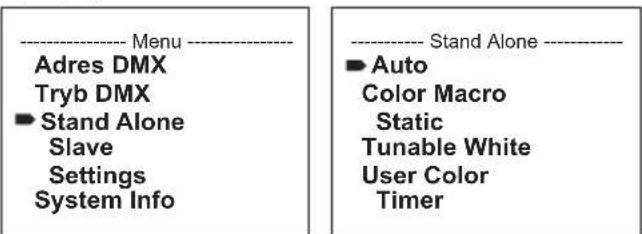

Naciśnięcie przycisku MODE spowoduje przejście do menu wyboru. Przyciskami UP i DOWN wybierz pozycję menu „Stand Alone” (zwróć uwagę na strzałkę) i potwierdź przyciskiem ENTER. Przejdziesz do podmenu, w którym przyciskami UP i DOWN możesz wybrać jeden z następujących trybów pracy Stand Alone: „Auto”, „Color Macro”, „Static”, „Tunable White”, „User Color” oraz funkcję „Timer”. Potwierdź wybór przyciskiem ENTER.

---- Menu ---- Adres DMX Tryb DMX ► Stand Alone Slave Settings System Info ---- Stand Alone ---- ► Auto Color Macro Static Tunable White User Color Timer

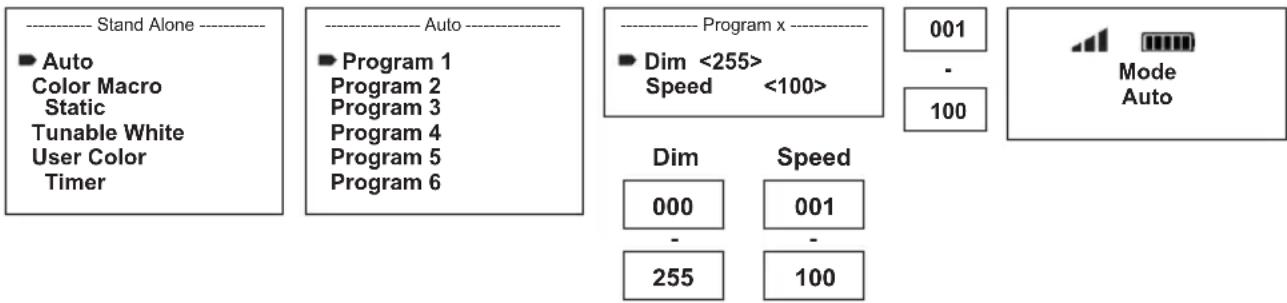

TRYB PRACY AUTOMATYCZNEJ (program 1 – program 6)

6 różnych programów automatycznych zawiera zaprogramowane sekwencje zmian kolorów, jasności oraz prędkości ruchu. Te programy można ustawiać oddzielnie. Najpierw wybierz tryb pracy automatycznej i potwierdź przyciskiem ENTER zgodnie z opisem w punkcie USTAWIANIE TRYBU PRACY STANDALONE. Przyciskami UP i DOWN wybierz jeden z 6 programów automatycznych (zgodnie ze strzałką) i potwierdź przyciskiem ENTER. Aby ustawić jasność, za pomocą przycisków UP i DOWN wybierz opcję „Dim”, potwierdź przyciskiem ENTER, a następnie przyciskami UP i DOWN wybierz żądaną wartość z zakresu od 000 do 255. Potwierdź, naciskając ENTER. Aby ustawić prędkość ruchu,

wybierz opcję „Speed”, potwierdź przyciskiem ENTER, a następnie wybierz żądaną wartość z zakresu od 001 do 100. Potwierdź, naciskając ENTER. Naciśnij 4 x przycisk MODE, aby powrócić do ekranu głównego (Mode Auto).

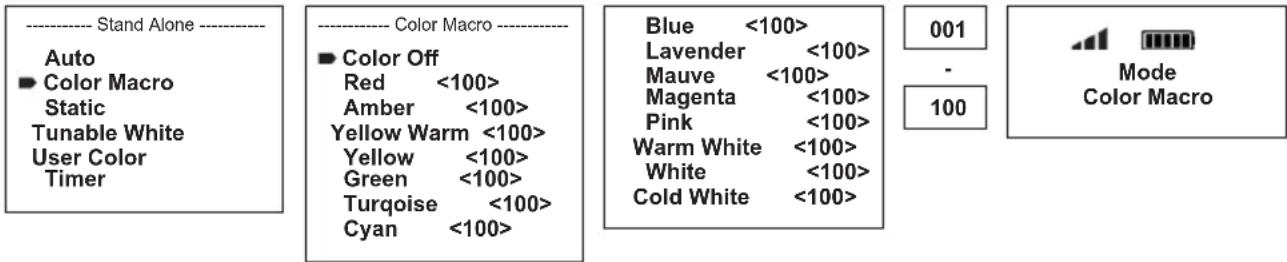

MAKRA KOLORÓW (Color Macro)

W urządzeniu jest dostępnych 15 predefiniowanych makr kolorów. Najpierw wybierz tryb „Color Macro” w menu i potwierdź przyciskiem ENTER zgodnie z opisem w punkcie WYBÓR TRYBU PRACY. Przyciskami UP i DOWN wybierz żądany kolor jako preset (zgodnie ze strzałką) i potwierdź przyciskiem ENTER (Color Off = Blackout). Na wyświetlaczu pojawi się trzycyfrowe pole, w którym przyciskami UP i DOWN możesz ustawić żądana jasność od 000 do 100. Potwierdź, naciskając ENTER. Naciśnij 3 x przycisk MODE, aby powrócić do ekranu głównego (Mode Color Macro).

---- Stand Alone ---- Auto ► Color Macro Static Tunable White User Color Timer ---- Color Macro ---- ► Color Off Red <100> Amber <100> Yellow Warm <100> Yellow <100> Green <100> Turquoise <100> Cyan <100> Blue <100> Lavender <100> Mauve <100> Magenta <100> Pink <100> Warm White <100> White <100> Cold White <100> 001 - 100 Mode Color Macro

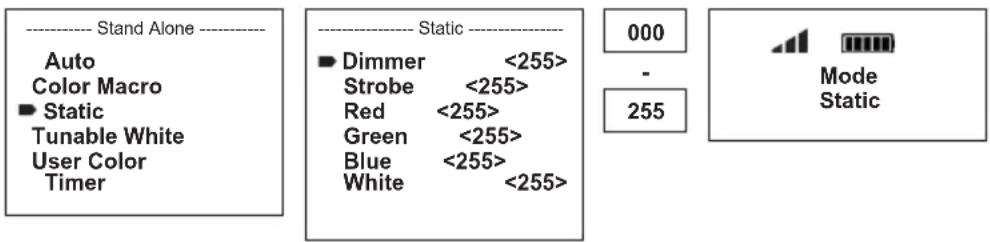

TRYB STATYCZNY (Static)

Tryb statyczny umożliwia, podobnie jak sterownik DMX, ustawienie funkcji ściemniacza, stroboskopu (Strobe) oraz wartości R, G, B i W bezpośrednio w urządzeniu w przedziale od 000 do 255. Dzięki temu można utworzyć pojedynczą scenę bez potrzeby podłączania dodatkowego sterownika DMX. Najpierw wybierz tryb statyczny i potwierdź przyciskiem ENTER zgodnie z opisem w punkcie WYBÓR TRYBU PRACY. Przyciskami UP i DOWN wybierz punkt menu, którego ustawienia chcesz zmienić (zgodnie ze strzałką), a następnie potwierdź przyciskiem ENTER. Na wyświetlaczu pojawi się trzycyfrowe pole, w którym przyciskami UP i DOWN możesz ustawić żądaną wartość z zakresu od 000 do 255. Potwierdź, naciskając ENTER. Naciśnij 3x przycisk MODE, aby wrócić do widoku głównego (Mode Static).

Stand Alone Auto Color Macro Static Tunable White User Color Timer Static Dimmer <255> Strobe <255> Red <255> Green <255> Blue <255> White <255> 000 - 255 Mode Static

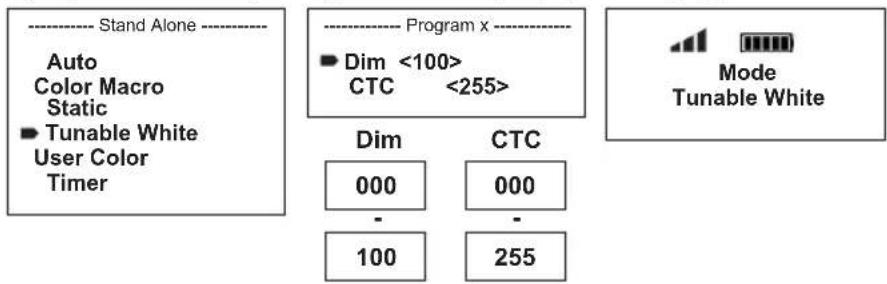

Tryb temperatury barwowej umożliwia ustawienie światła z temperaturą barwową od zimnej bieli do ciepłej bieli (CTC), a także jasności (Dim) bezpośrednio na urządzeniu. Najpierw wybierz tryb temperatury barwowej i potwierdź przyciskiem ENTER, zgodnie z opisem w punkcie USTAWIANIE TRYBU PRACY STANDALONE. Przyciskami UP i DOWN wybierz punkt menu, którego ustawienia chcesz zmienić (zgodnie ze strzałką), a następnie potwierdź przyciskiem ENTER. Na wyświetlaczu pojawi się trzycyfrowe pole, w którym przyciskami UP i DOWN możesz ustawić żądaną wartość. Potwierdź, naciskając ENTER. Naciśnij 3 x przycisk MODE, aby powrócić do ekranu głównego (Mode Tunable White).


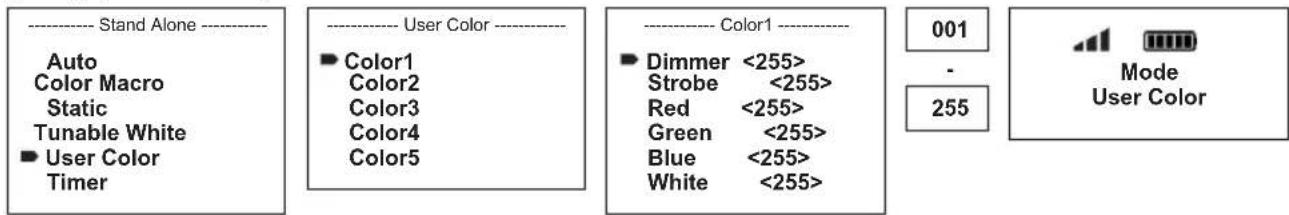

Tryb „Ustawienia wstępne użytkownika” umożliwia zapisanie ustawień całkowitej jasności, stroboskopu i zestawu kolorów R, G, B i W bezpośrednio w urządzeniu w postaci pięciu indywidualnych kolorystycznych ustawień wstępnych. Najpierw wybierz tryb „User Color” w menu i potwierdź przyciskiem ENTER zgodnie z opisem w punkcie USTAWIANIE TRYBU PRACY STANDALONE. Przyciskami UP i DOWN wybierz jedno z miejsc w pamięci wewnętrznej (od Color1 do Color5), potwierdź przyciskiem ENTER i wybierz punkt w podmenu, który zamierzasz edytować (zgodnie ze strzałką). Potwierdź, naciskając ENTER.

Na wyświetlaczu pojawi się trzycyfrowe pole, w którym przyciskami UP i DOWN możesz ustawić żądaną wartość z zakresu od 000 do 255. Ponownie potwierdź, naciskając ENTER. Po wprowadzeniu wszystkich żądanych zmian naciśnij 4 x przycisk MODE, aby powrócić do ekranu głównego (Mode User Color).

Stand Alone Auto Color Macro Static Tunable White User Color Timer User Color Color1 Color2 Color3 Color4 Color5 Color1 Dimmer <255> Strobe <255> Red <255> Green <255> Blue <255> White <255> 001 - 255 Mode User Color

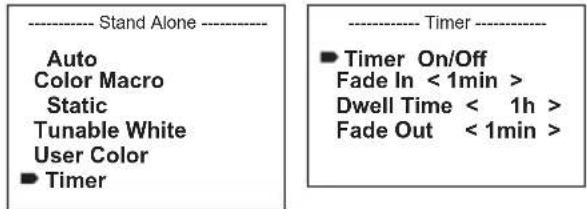

FUNKCJA TIMERA (Timer)

Funkcja timera pozwala, aby tryby autonomiczne „Color Macro”, „Static”, „Tunable White” i „User Color” były sterowane czasowo. Czas pojawiania się (Fade In) można ustawić od 0 do 60 minut, czas zatrzymania (Dwell Time) od 1 do 24 godzin, a czas zaniku (Fade Out) od 0 do 60 minut. Sterowanie czasowe rozpoczyna się natychmiast po włączeniu funkcji timera w uprzednio aktywnym trybie autonomicznym i pozostaje aktywne nawet po wyłączeniu i ponownym uruchomieniu reflektora. Wybierz menu „Timer” zgodnie z opisem w punkcie „USTAWIANIE TRYBU PRACY STANDALONE” i potwierdź przyciskiem ENTER. Następnie wybierz opcję „Fade In”, „Dwell Time” lub „Fade Out” dla poszczególnych ustawień (zgodnie ze strzałką) i potwierdź przyciskiem ENTER. Na wyświetlaczu pojawi się trzycyfrowe pole, w którym przyciskami UP i DOWN można ustawić żądaną wartość z zakresu od 000 do 060 lub od 001 do 024. Ponownie potwierdź, naciskając ENTER. Po wprowadzeniu wszystkich ustawień zgodnie z życzeniem aktywuj funkcję timera za pomocą klawiszy UP i DOWN, wybierając pozycję menu „Timer On/Off”. Potwierdź za pomocą przycisku ENTER, wybierz „On” i ponownie potwierdź przyciskiem ENTER (aby wyłączyć funkcję timera, należy wybrać przycisk „Off” i także potwierdzić). Naciśnij 3x przycisk MODE, aby powrócić do ekranu głównego.

Wskazówka: Funkcję timera można stosować w trybie master/slave przez kabel i W-DMX™.

USTAWIANIE TRYBU SLAVE

Naciśnij przycisk MODE, by przejść do menu wyboru. Przyciskami UP i DOWN wybierz opcję „Slave” (zgodnie ze strzałką) i potwierdź wybór przyciskiem ENTER. Połącz urządzenia slave i master (ten sam model) kablem DMX i włącz w urządzeniu master jeden z trybów pracy Stand-Alone (Auto, Colour Macro, Static, Tunable White, User Color). Urządzenie slave pracuje teraz tak, jak urządzenie master. W przypadku braku sygnału sterującego znaki na wyświetlaczu migają. Po wykryciu sygnału sterującego miganie ustanie.

Menu

DMX Address

DMX Mode

Stand Alone

Slave

Settings

System Info

B

Mode Slave

USTAWIENIA URZĄDZENIA (Settings)

Naciśnij przycisk MODE, by przejść do menu wyboru. Przyciskami UP i DOWN wybierz opcję „Settings” (zgodnie ze strzałką) i potwierdź wybór przyciskiem ENTER.

Menu

DMX Address

DMX Mode

Stand Alone

Slave

Settings

System Info

Następnie w menu ustawień przejdź do następujących punktów podmenu (patrz tabela; wybór przyciskami UP i DOWN, potwierdzenie przyciskiem ENTER, zmiana wartości lub statusu przyciskami UP i DOWN, potwierdzenie przyciskiem ENTER):

Ustawienia

Runtime = Przedłużenie	pracy akumulatora maks. do 24 godzin przez redukcję jasności (obliczone dla Full On i akumulatora naładowanego na 100%)	Off Funkcja wyłączona
		4 hours - 24 hours	Ustawienie czasu pracy akumulatora od 4 do 24 godzin w krokach 1-godzinnych
Wireless Setting = Ustawienia W-DMX (Wireless-DMX)		W-DMX On/Off On = W-DMX włączone
		Operating Mode Receive = moduł W-DMX jako odbiornik
		Transmit = moduł W-DMX jako nadajnik
		Transmitting Mode G3 = standard transmisji G3
		Link Link = skojarzenie z urządzeniami W-DMX. We wszystkich urządzeniach funkcja W-DMX musi być aktywowana, a skojarzenie z transmitterem anulowane (Receive Reset).
		Receive Reset No = nie resetuj skojarzenia z transmitterem
Display Reverse	= Flip Display	On	Obrócenie obrazu wyświetlacza o 180° (np. przy montażu nad głową)
		Off Obraz wyświetlacza nie obraca się
Display Backlight	= Oświetlenie wyświetlacza	On	Stale włączone
		Off Wyłączenie po ok. 1 minucie beczynności
DMX Fail = Tryb pracy w	przypadku przerwania sygnału DMX	Hold Ostatnie polecenie zostanie wykonane
		Blackout Natychmiastowe	wygaszenie reflektora
		Full On Wszystkie diody LED świecą z maksymalną mocą
		Stand Alone Reflektor przetącza się do ostatnio wybranego trybu pracy stand alone
AC Failure = Tryb pracy w	sytuacji prze-rwania zasilania	No Action Ostatnie polecenie zostanie wykonane
		Blackout Natychmiastowe	wygaszenie reflektora
		Full On Wszystkie diody LED świecą z maksymalną mocą
		Stand Alone Reflektor przetącza się do ostatnio wybranego trybu pracy stand alone
Dimmer Curve = Krzywa	sciemniacza Linear lIntensywność	światła wzrasta liniowo wraz ze wzrostem wartości DMX
		Exponential Intensywność	światła można ustawić precyzyjnie w dolnym zakresie wartości DMX oraz ogólnie w górnym zakresie wartości DMX
		Logarithmic lIntensywność	światła można ustawić ogólnie w dolnym zakresie wartości DMX oraz precyzyjnie w górnym zakresie wartości DMX
		S-Curve	lIntensywność światła można ustawić precyzyjnie w górnym i dolnym zakresie wartości DMX oraz ogólnie w środkowym zakresie wartości DMX
Dimmer Response	=	Reakcja dimmera	Led
			Halogen
Color Calibration	= Kalibracja kolorów(Jeśli jest włączony jeden z trybów DMX z kalibracją fabryczną, nie można wybrać żadnej innej kalibracji, a na wyświetlaczu pojawi się komunikat „no possible change in this DMX Mode” (brak możliwości zmiany w tym trybie DMX). Jeśli jest aktywowany jeden z trybów pracy DMX z kalibracją użytkownika, jako alternatywną kalibrację można wybrać RAW)	RAW R, G, B, W o maksymalnej wartości 225
		User calibration Indywidualna kalibracja kolorów. Ustawienie jasności 4 grup diod LED RGBW dla wszystkich trybów pracy w przedziale 000–255
		Factory calibration	Fabryczna kalibracja barw R, G, B i W (niezależna od trybu pracy). To ustawienie należy wybrać w celu jednolitego wyświetlania makr kolorów w trybie standalone, a także podczas sterowania makrami kolorów za pośrednictwem DMX.
Autolock	= Automatyczna blokada przycisków	On	Automatyczna blokada przycisków po ok. 1 minucie beczynności. Po naciśnięciu dowolnego przycisku na wyświetlaczu pojawia się komunikat: „Locked!”Zniesienie blokady: naciśnij jednocześnie przyciski UP i DOWN i przytrzymaj przez ok. 5 sekund
		Off	Wyłączenie automatycznej blokady przycisków
LED Frequency	= Częstotliwość modulacji PWM lampy LED	800Hz / 1200Hz / 2000Hz / 3600Hz / 12kHz / 25kHz	Regulacja częstotliwości modulacji PWM lampy LED
IR Remote	= Włączanie/ wyłączanie zdalnego sterowania na podczerwień	On	Zdalne sterowanie na podczerwień włączone
		Off	Zdalne sterowanie na podczerwień wyłączone
Factory Reset	= Przywracanie ustawień fabrycznych	Reset Now!	Przywracanie ustawień fabrycznych:naciśnij ENTER, by potwierdzić, naciśnij MODE, by anulować

CZAS PRACY AKUMULATORA (runtime)

Odpowiednia redukcja jasności może wydłużyć czas pracy akumulatora do 24 godzin (zob. tabela pt. Ustawienia). Czas pracy został obliczony dla trybu Full On, gdy akumulator jest naładowany na 100%. Czas pracy akumulatora można znacząco wydłużyć, rezygnując z trybu Full On (wszystkie kolory: czerwony, zielony, niebieski i biały), np. na rzecz tylko czerwonego.

KRZYWE ŚCIEMNIANIA

INFORMACJE O SYSTEMIE (System Info)

Naciśnij przycisk MODE, by przejść do menu wyboru. Przyciskami UP i DOWN wybierz opcję „System info” (zgodnie ze strzałką) i potwierdź wybór przyciskiem ENTER.

---- Menu ---- DMX Address DMX Mode Stand Alone Slave Settings ► System Info

Odpowiednią pozycję podmenu wybierz ponownie przyciskami UP i DOWN, a następnie wyświetl żądaną informację, naciskając ENTER.

System Info
Firmware = Wyświetl oprogramo-wanie sprzętowe			Main CPU Vx.xx
			LED Driver Vx.xx
Temperature = Wyświetl temperature modułu LED			LED xx°C / xx°F
			Unit °C (= w stopniach Celsjusza)
Operation Hours = Wyświetl czas pracy xx:xxh Wyświetla całkowity czas pracy urządzenia w godzinach i minutach

REÇZNA FUNKCJA BLOKOWANIA

Oprócz automatycznego zabezpieczenia reflektora przed omyłkowym wprowadzeniem zmian lub nieuprawnionym dostępem (patrz „Settings” – „Autolock”) możliwe jest także ręczne zablokowanie przycisków. Równocześnie wciśnij przyciski UP i DOWN i przytrzymaj je przez ok. 5 sekund. Teraz przy próbie zmiany ustawień na wyświetlaczu pojawi się komunikat „Locked!” i zmiana ustawień reflektora przy użyciu przycisków będzie niemożliwa. Po ok. 1 minucie ponownie wyświetli się aktualnie wybrany tryb pracy. Aby odblokować urządzenie, ponownie naciśnij jednocześnie przyciski UP i DOWN i przytrzymaj je przez ok. 5 sekund.

Na wyświetlaczu ukaże się ostatnio wyświetlana informacja.

PILOT NA PODCZERWIEN

BLACK OUT AUTO MACRO STROBE SPEED USER % MANUAL FADE R G B A UV W + 0 - 1 2 3 4 5 6 7 8 9 cameo

Skieruj pilota na podczerwień bezpośrednio na czujnik podczerwieni wbudowany z przodu reflektora. Maksymalny zasięg wynosi ok. 8 metrów. W trybie pracy DMX oraz slave sterowanie pilotem jest nieaktywne. Bateria do pilota na podczerwień = CR2025.
	Blackout	Przycisk Blackout służy do wyłączenia wszystkich diod LED, niezależnie od włączonego trybu pracy urządzenia kontrolowanego pilotem. Ponowne naciśnięcie przycisku Blackout spowoduje przywrócenie wcześniej wybranego trybu pracy.
	Program automatyczny	Programy automatyczne Auto 1 – Auto 6. Wybór programu przyciskami + i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i
	Makra kolorów	Makra kolorów 1 – 15. Wybór przyciskami + i - .
	Stroboskop	Stroboskop dla trybów pracy AUTO, FADE i MANUAL. Włączanie stroboskopu przyciskiem STROBE. Ustawianie prędkości stroboskopu przyciskami + i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i
	Prędkość	Ustawienie prędkości programów Auto i Fade.
	Indywidualne makra kolorów	Indywidualne makra kolorów 1 – 5. Wybór przyciskami + i - .
	Jasność	Ustawianie jasności przyciskami % oraz + -
	Ręczne mieszanie kolorów	Ręczne mieszanie kolorów przyciskami MANUAL oraz R G , i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i_i
	Programy Fade	Programy Fade Auto 1 – Auto 5. Wybór programu przyciskami + i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i - i
	Presety kolorów	Bezpośredni wybór predefiniowanych kolorów od 0 do 9.

USTAWIANIE I MONTAŻ

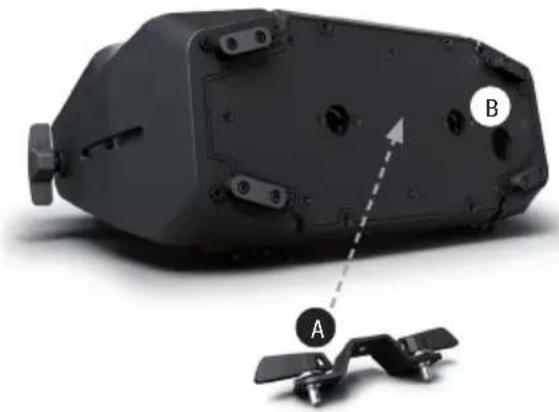

Do ustawienia reflektora w odpowiednim miejscu na płaskiej powierzchni służą zamontowane na stałe nóżki z tworzywa sztucznego. Do montażu reflektora na trawersie służy dostarczony w komplecie uchwyt Omega, który należy przymocować na środku podstawy urządzenia (A). Uchwyt Omega jest zawarty w zestawie, a odpowiednie zaciski do trawersu są dostępne jako opcja. Upewnij się, że urządzenie jest solidnie przymocowane. Zabezpiecz reflektor specjalną liną, przeciągając ją w przewidzianym do tego miejscu (B). Kierunek świecenia modułu LED ustawia się niezależnie od podstawy urządzenia za pomocą śrub skrzydełkowych umieszczonych z boku. Ważna wskazówka: Montaż nad głową wymaga dużego doświadczenia w zakresie obliczania limitów obciążenia, stosowanych materiałów instalacyjnych oraz okresowych przeglądów bezpieczeństwa wszystkich materiałów instalacyjnych i reflektorów. Użytkownik bez odpowiednich kwalifikacji nie powinien wykonywać instalacji samodzielnie, lecz skorzystać z pomocy profesjonalnych firm.

Wrota reflektora – montaż bez użycia narzędzi za pomocą sprężynowanych trzpieni blokujących, linka zabezpieczająca w zestawie

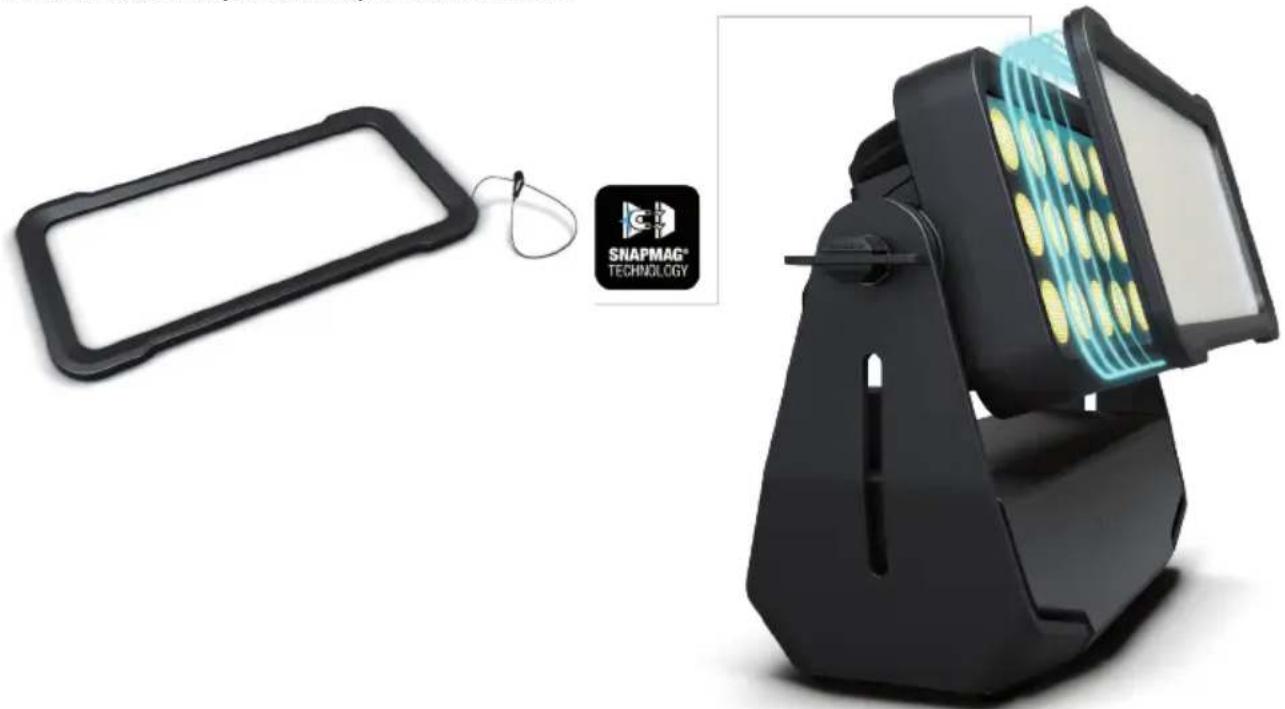

Montaż bez użycia narzędzi za pomocą technologii SNAPMAG®

CLZW300B200SMLSD20

Dyfuzor 25°

Montaż bez użycia narzędzi za pomocą technologii SNAPMAG®

Montaż bez użycia narzędzi za pomocą technologii SNAPMAG®

Montaż bez użycia narzędzi za pomocą technologii SNAPMAG®

DMX (Digital Multiplex) to nazwa uniwersalnego protokołu transmisji do komunikacji między odpowiednimi urządzeniami a kontrolerami. Kontroler DMX wysyła dane DMX do podłączonych urządzeń DMX. Transmisja danych DMX następuje zawsze w formie szeregowego strumienia danych, który jest przekazywany z jednego urządzenia do następnego przez znajdujące się w każdym urządzeniu obsługującym standard DMX złącza „DMX IN” i „DMX OUT” (złącza wtykowe XLR), przy czym maksymalna liczba urządzeń nie może przekraczać 32. Ostatnie urządzenie w łańcuchu należy wyposażć w terminator.

DMX to wspólny „język”, za pomocą którego różne typy i modele urządzeń różnych producentów porozumiewają się ze sobą i mogą być sterowane przy użyciu centralnego kontrolera, o ile wszystkie urządzenia i kontroler obsługują standard DMX. W celu zapewnienia optymalnej transmisji danych wymagane jest, aby kable połączeniowe między poszczególnymi urządzeniami były możliwie jak najkrótsze. Kolejność, w jakiej urządzenia są podłączone do sieci DMX, nie ma znaczenia dla adresowania. I tak urządzenie z adresem DMX 1 może znajdować się w dowolnym miejscu (szeregowego) łańcucha DMX – na początku, na końcu lub gdzieś pośrodku. Po przydzieleniu urządzeniu adresu DMX 1, kontroler „wie”, że ma on wysyłać wszystkie dane przypisane do adresu 1 do tego urządzenia, niezależnie od jego pozycji w sieci DMX.

POŁACZENIE SZEREGOWE KILKU REFLEKTORÓW

1. Męską wtyczkę XLR (3-stykową lub 5-stykową) kabla DMX podłączyć do wyjścia DMX (żeńskie gniazdo XLR) pierwszego urządzenia DMX (np. kontrolera DMX).
2. Żeńską wtyczkę XLR kabla DMX podłączonego do pierwszego reflektora podłączyć do wejścia DMX (męskie gniazdo XLR) następnego urządzenia DMX. Wyjście DMX tego urządzenia podłączyć w taki sam sposób do wejścia DMX następnego urządzenia i tak dalej. Należy pamiętać, że urządzenia DMX podłącza się szeregowo, a połączeń nie można rozdziełać bez aktywnego rozdzielacza. Maksymalna liczba urządzeń DMX w łańcuchu DMX nie może przekraczać 32.

Obszerny wybór odpowiednich kabli DMX oferują linie produktów Adam Hall 3 STAR, 4 STAR i 5 STAR.

KABEL DMX:

W przypadku stosowania własnych kabli należy bezwzględnie przestrzegać informacji podanych na ilustracjach na tej stronie. W żadnym wypadku nie wolno łączyć osłony kabla z końcówką uziemiającą wtyczki. Należy także pamiętać, aby osłona nie miała kontaktu z obudową wtyczki XLR. Jeśli osłona ma kontakt z uziemieniem, może dojść do awarii systemu.

Przyporządkowanie wtyczek:

Kabel DMX z 3-stykowymi wtyczkami XLR: Kabel DMX z 5-stykowymi wtyczkami XLR (pin 4 i 5 są niepodłączone):

TERMINATOR DMX:

Aby zapobiec awariom systemu, należy wyposażić ostatnie urządzenie w łańcuchu DMX w terminator (120 Ω, 1/4 W).

3-stykowa wtyczka XLR z terminatorem: K3DMXT3

5-stykowa wtyczka XLR z terminatorem: K3DMXT5

Przyporządkowanie wtyczek:

3-stykowa wtyczka XLR: 5-stykowa wtyczka XLR:

ADAPTER DMX:

Możliwa jest także kombinacja urządzeń DMX z 3-stykowymi przyłączami i urządzeń DXM z 5-stykowymi przyłączami w jednym łańcuchu DMX przy użyciu adapterów.

Przyporządkowanie wtyczek

Adapter DMX 5-stykowy XLR, męski, na 3-stykowy XLR, żeński: K3DGF0020 Pin 4 i 5 są niepodłączone.

Przyporządkowanie wtyczek

Adapter DMX 3-stykowy XLR, męski, na 5-stykowy XLR, żeński: K3DHM0020 Pin 4 i 5 są niepodłączone.

DANE TECHNICZNE

Numer artykułu: CLZB200

Rodzaj produktu: Reflektor LED typu wash akumulatorowy
Typ: Reflektor zewnętrzny
Widmo kolorów LED: RGBW
Liczba diod LED: 21
Typ diody LED: 15W CREE
Częstotliwość modulacji PWM lampy LED:	800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz (regulowana)
Kąt rozwarcia wiązki świetlnej:	21° (40° Field)
Wejście DMX: 5-pinowe złącze męskie XLR, IP65
Wyjście DMX: 5-pinowe złącze żeńskie XLR, IP65
Tryb DMX: 2-kanałowe CCT (Correlated Color Temperature), 3-kanałowe makra kolorów, 3-kanałowe RGB (8 bitów), 4-kanałowe RGBW (8 bitów), 6-kanałowe RGB (16 bitów), 8-kanałowe RGBW (8 bitów), 8-kanałowe RGBW (16 bitów), 10-kanałowe Full Access (8 bitów) i 15-kanałowe Full Access (16 bitów) sterowanie DMX w trybie master/slave
Funkcje DMX:	Ściemniacz, ściemniacz precyzyjny, RGBW, RGBW precyzyjne, makra kolorów, zmiany kolorów, przenikanie kolorów, stroboskop, krzywe ściemniania, korekcja temperatury barwy, Charakterystyka ściemniania, częstotliwość modulacji PWM lampy LED
Funkcje Standalone:	Mieszanie kolorów, makra kolorów, tryb master/slave, programy automatyczne, stroboskop, User Color, Tunable White, Funkcja timera

Ustawienia systemu: ustawienia W-DMX, obracanie widoku wyświetlacza o 180°, runtime, oświetlenie wyświetlacza, DMX

Fail, AC Failure, krzywe ściemniania, regulacja ściemniania, kalibracja kolorów, blokada wyświetlacza, częstotliwość modulacji PWM lampy LED, pilot na podczerwień, Factory Reset

Sterowanie: DMX512, W-DMX™, pilot na podczerwień, możliwość pracy w standardzie RDM

Elementy obsługi: Mode, Enter, Up, Down, przycisk ON/OFF

Wyświetlacz: OLED

Napięcie robocze: 100 V–240 V AC / 50–60 Hz

Pobór mocy: 180 W

Napięcie akumulatora: 44,4 V

Pojemność akumulatora: 6,71 Ah

Energia akumulatora: 298 Wh

Czas ładowania akumulatora: 4 h

Zabezpieczenie akumulatora: Zabezpieczenie przed przeładowaniem i głębokim rozładowaniem

Cykle ładowania akumulatora: Po 300 cyklach ładowania 0% -> 100% pojemność 70%

Natężenie oświetlenia (przy 22100 lx odl. 1 m, bez dyfuzora):

Strumień świetlny (RGBW): 6600 lm (tryb kalibrowany)

Gniazda zasilania: Wejście i wyjście, gniazda specjalne IP65 (wyjście maks. 10 A)

Dopuszczalna temperatura -15°C - +40°C otoczenia przy pracy z aku- mulatorem wewnętrznym:

Zakres dopuszczalnych temperatur otoczenia do pracy z zasilaniem sieciowym: 0°C – +40°C

Material obudowy: Metal

Kolor obudowy: Czarny

Chłodzenie obudowy: Konwekcyjne

Stopień ochrony: IP65

Wymiary (szer. x wys. x gł., 377 x 256 x 140mm bez uchwytu):

Waga: 9,2kg

Pozostałe cechy: W komplecie kabel sieciowy 1 m ze specjalnym wtykiem IP65, pilot na podczerwień, nóżki i 1x uchwyt Omega. Opcjonalnie dostępne dyfuzory 25°, 45°, 60°x10°, 100° i wrota reflektora

DEKLARACJE PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Nasze aktualne warunki gwarancji i informacje dotyczące ograniczenia odpowiedzialności znajdą Państwo na stronie: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf. W razie konieczności skorzystania z serwisu proszę skontaktować się z firmą Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / e-mail [e-mail] / +49 (0)6081 / 9419-0.

PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU

Obowiązuje w Unii Europejskiej i innych krajach europejskich stosujących system sortowania odpadów) Niniejszy symbol na produkcie lub związanych z nim dokumentach wskazuje, iż urządzenie po zakończeniu okresu użytkowania nie może być utylizowane razem ze standardowymi odpadami domowymi, aby uniknąć szkód w środowisku lub szkód na osobie powstałych w wyniku niekontrolowanego usuwania odpadów. Niniejszy produkt należy utylizować oddzielnie od innych odpadów i przekazać do punktu recyklingu w celu ponownego wykorzystania użytych w nim materiałów w ramach idei zrównoważonego rozwoju. Klienci prywatni otrzymują informacje w zakresie przyjaznych dla środowiska możliwości usuwania odpadów od sprzedawcy, u którego produkt został zakupiony, lub w odpowiednich placówkach regionalnych. Użytkownicy będący przedsiębiorcami proszeni są o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunków utylizacji urządzeń. Niniejszy produkt nie może być utylizowany razem z innymi odpadami przemysłowymi.

Deklaracja zgodności CE

Firma Adam Hall GmbH niniejszym oświadcza, że produkt ten jest zgodny z następującymi dyrektywami (o ile mają zastosowanie): dyrektywa w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych (1999/5/WE) lub dyrektywa w sprawie urządzeń radiowych (2014/53/UE) od czerwca 2017 r. dyrektywa niskonapięciowa (2014/35/UE) dyrektywa w sprawie kompatybilności elektromagnetycznej (2014/30/UE) dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (2011/65/UE) Pełna wersja deklaracji zgodności znajduje się na stronie internetowej www.adamhall.com. Ponadto zapytania w tej sprawie można przesyłać na adres e-mail [e-mail].

ITALIANO
