ZENIT B200 - Lampe Cameo - Kostenlose Bedienungsanleitung

Produkttyp	LED-Wash-Projektor mit Akku für den Außenbereich
Marke	Cameo
Modell	ZENIT B200 (CLZB200)
Stromversorgung	100-240 V AC, 50-60 Hz, Leistungsaufnahme 180 W
Akku	Wiederaufladbarer Lithium-Ionen-Akku, 44,4 V, 6,71 Ah, 298 Wh
Akkulaufzeit	Ca. 3 h bei voller Leistung, bis zu 24 h mit reduzierter Helligkeit (Runtime-Funktion)
Ladezeit	Ca. 4 h für vollständige Aufladung (0 % bis 100 %)
LED	21 x 15 W CREE RGBW Hochleistungs-LEDs
Abstrahlwinkel	21° (Abstrahlfeld 40°)
Lichtstrom	6600 lm (kalibrierter Modus), Lichtstärke 22100 lx in 1 m (ohne Diffusor)
DMX-Konnektivität	XLR 5-polig IP65 Eingang und Ausgang
DMX-Protokolle	DMX512, W-DMX™ (integriert), RDM-kompatibel
DMX-Modi	CCT 2-Kanal, Farbmakros 3-Kanal, RGB 8/16-Bit, RGBW 8/16-Bit, Full-Access 8/16-Bit, Master/Slave
Standalone-Funktionen	Automatikprogramme, Farbmakros, Statikmodus, variable Farbtemperatur, Benutzervorgaben, Timer
Bedienelemente	OLED-Display, Touch-Tasten (MODE, ENTER, UP, DOWN), Infrarot-Fernbedienung im Lieferumfang
Stroboskopfunktion	Ja, mit Geschwindigkeitseinstellung
Dimmer	16 Bit, 4 wählbare Dimmerkurven (linear, exponentiell, logarithmisch, S-Kurve)
PWM-Frequenz der LEDs	Einstellbar: 800 Hz, 1200 Hz, 2000 Hz, 3600 Hz, 12 kHz, 25 kHz
Schutzart	IP65 (spritzwassergeschützt)
Umgebungstemperatur	Netzbetrieb: 0 °C bis +40 °C; Akkubetrieb: -15 °C bis +40 °C
Montage	Integrierte Kunststofffüße, Omega-Bügel im Lieferumfang, Montage an Traversen möglich
Abmessungen (B x H x T, ohne Bügel)	377 x 256 x 140 mm
Gewicht	9,2 kg
Mitgeliefertes Zubehör	1 m Netzkabel mit IP65-Stecker, Infrarot-Fernbedienung, Füße, 1 Omega-Bügel
Garantie	Garantiebedingungen auf der Website des Herstellers einsehen

Häufig gestellte Fragen - ZENIT B200 Cameo

Wie schalte ich den Cameo ZENIT B200 ein und aus?

Verwenden Sie den ON/OFF-Schalter (3) am Gerät. Drücken Sie ihn nach unten, um das Gerät einzuschalten (der Projektor ist betriebsbereit), und nach oben, um es auszuschalten (Standby-Modus). Der Akku wird in beiden Positionen geladen, wenn das Gerät am Netzstrom angeschlossen ist.

Wie hoch ist die Akkulaufzeit und wie kann sie verlängert werden?

Bei voller Leistung (RGBW 100 %) beträgt die Akkulaufzeit ca. 3 Stunden. Sie können sie auf bis zu 24 Stunden verlängern, indem Sie die Helligkeit über die Runtime-Funktion in den Einstellungen reduzieren (Settings -> Runtime). Die Verwendung einer einzelnen Farbe (z. B. Rot) anstelle aller Farben erhöht ebenfalls die Akkulaufzeit.

Wie lade ich den Akku auf?

Schließen Sie das mitgelieferte Netzkabel an den POWER IN-Eingang (1) und an das Stromnetz an. Der Akku wird automatisch geladen, egal ob der Projektor ein- oder ausgeschaltet ist. Die vollständige Ladezeit (0 % bis 100 %) beträgt ca. 4 Stunden. Die Umgebungstemperatur sollte während des Ladevorgangs zwischen 0 °C und 40 °C liegen.

Wie verbinde ich den ZENIT B200 über kabelgebundenes DMX?

Verbinden Sie den DMX-Ausgang Ihres Controllers mit dem DMX IN-Eingang (4) des Projektors über ein IP65 5-poliges DMX-Kabel. Um mehrere Geräte zu verketten, verbinden Sie den DMX OUT-Ausgang (5) des ersten Projektors mit dem DMX-Eingang des nächsten. Stellen Sie sicher, dass das letzte Gerät in der Kette mit einem 120-Ohm-Abschlusswiderstand terminiert ist. Stellen Sie die DMX-Startadresse im Menü DMX Address ein.

Wie verwende ich den ZENIT B200 im drahtlosen Modus (W-DMX™)?

Aktivieren Sie W-DMX™ in den Einstellungen (Settings -> Wireless Setting -> W-DMX On/Off -> On). Setzen Sie das Modul zurück (Receive Reset -> Yes). Um eine Gruppe zu verbinden, wählen Sie den Modus Transmit auf der Master-Einheit und Receive auf den Slaves, und starten Sie dann die Verbindung über Link. Die Geräte verbinden sich automatisch.

Was tun, wenn das Display 'Locked!' anzeigt?

Die automatische oder manuelle Sperre ist aktiviert. Zum Entsperren drücken Sie gleichzeitig die Tasten UP und DOWN etwa 5 Sekunden lang. Sie können die automatische Sperre in Settings -> Autolock -> Off deaktivieren.

Wie reinige ich den Projektor?

Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt. Trennen Sie den Projektor vor der Reinigung immer vom Stromnetz.

Welche Risiken bestehen bei der Verwendung des Akkus?

Der Lithium-Ionen-Akku kann bei unsachgemäßer Verwendung überhitzen, explodieren oder einen Brand verursachen. Setzen Sie ihn keiner übermäßigen Hitze aus, durchbohren Sie ihn nicht, quetschen Sie ihn nicht und tauchen Sie ihn nicht in Wasser. Bei Austritt von Elektrolyt vermeiden Sie den Kontakt mit Haut oder Augen und spülen Sie gründlich mit klarem Wasser. Lassen Sie einen Austausch nur von einer autorisierten Fachwerkstatt durchführen.

Kann ich den ZENIT B200 im Freien verwenden?

Ja, dank der Schutzart IP65 ist er gegen Spritzwasser und Staub geschützt. Er ist jedoch nicht für das Eintauchen in Wasser ausgelegt. Achten Sie darauf, dass die Gummiabdeckungen der Anschlüsse bei Nichtgebrauch richtig angebracht sind, um die Abdichtung zu gewährleisten.

Wie aktualisiere ich die Firmware des ZENIT B200?

Die Anleitung enthält keine Details zum Update-Vorgang. Besuchen Sie die Website von Cameo (www.cameolight.com) oder wenden Sie sich an den Kundendienst von Adam Hall, um die neuesten Informationen zu Firmware-Updates zu erhalten.

BEDIENUNGSANLEITUNG ZENIT B200 Cameo

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 24

BEDIENUNG

IR FERNBEDIENUNG 33

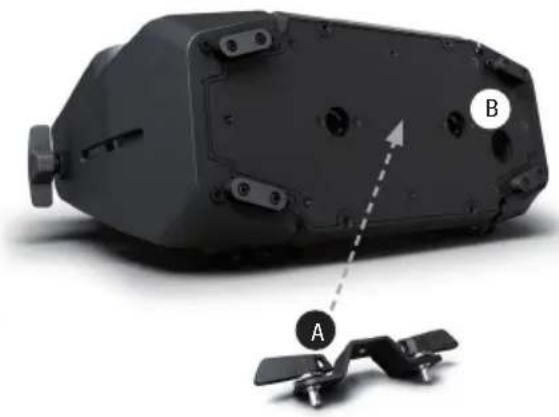

AUFSTELLUNG UND MONTAGE 34

OPTIONALES ZUBEHÖR 34

DMX TECHNIK 34

TECHNISCHE DATEN 35

HERSTELLERERKLÄRUNGEN

DMX STEUERUNG

FRANCAIS

MESURES PRÉVENTIVES 39

INTRODUCTION

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET

D'AFFICHAGE

MODE D'EMPLOI

PILOTAGE PAR TÉLÉCOMMANDE INFRAROUGE

INSTALLATION ET MONTAGE

ACCESSOIRES DISPONIBLES EN OPTION

TECHNOLOGIE DMX

CARACTÉRISTIQUES TECHNIQUES

DÉCLARATIONS DU FABRICANT

PILOTAGE EN MODE DMX

ESPAÑOL

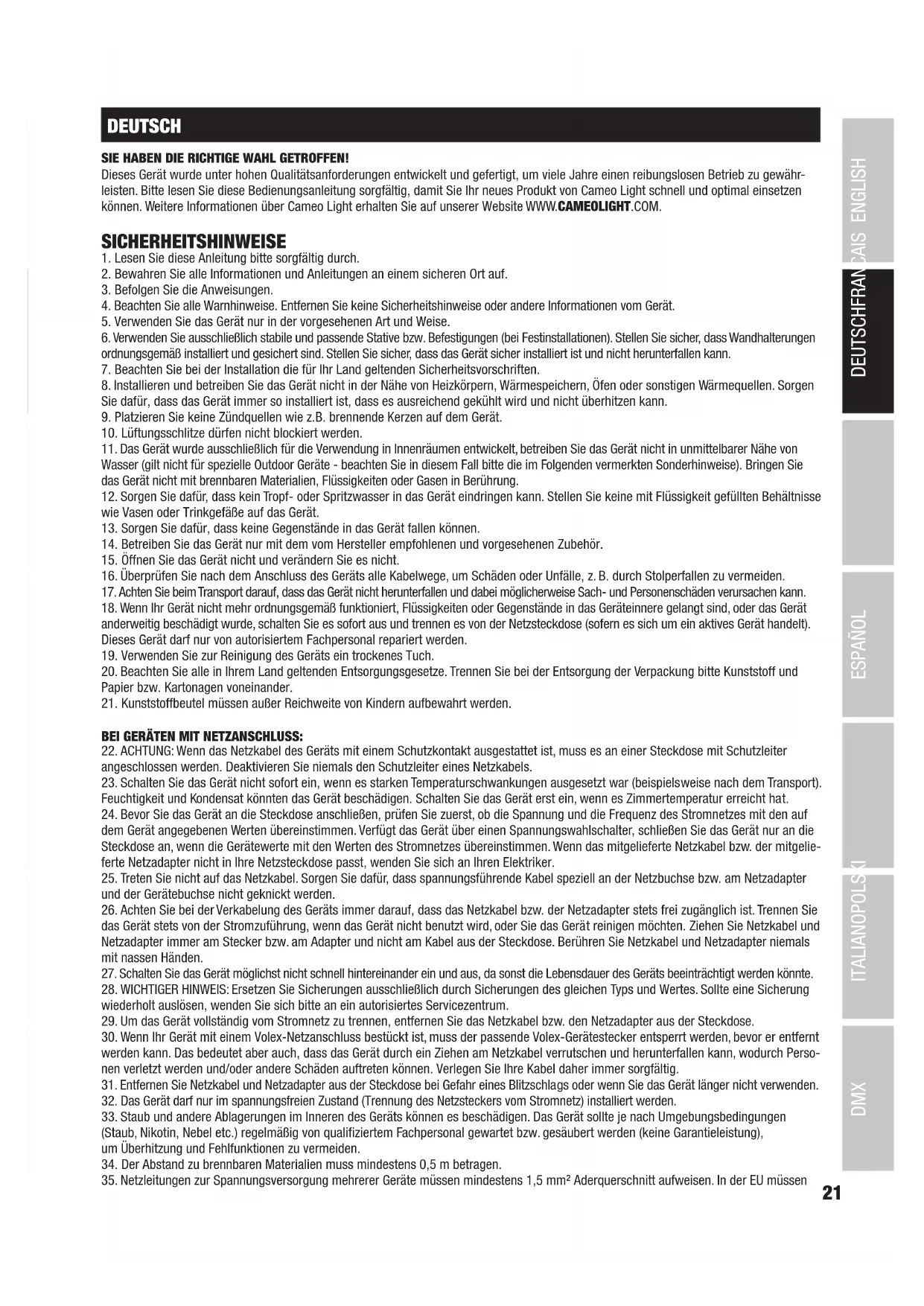

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM.

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.
11. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.
12. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen (Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.
13. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen.
14. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen

die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Die Gehäuseoberfläche des Scheinwerfers kann sich im regulären Betrieb auf bis zu 70°C erwärmen. Stellen Sie sicher, dass ein versehentliches Berühren des Gehäuses ausgeschlossen ist. Lassen Sie die Lampe vor dem Abbau, vor Wartungsarbeiten und vor dem Aufladen etc. immer ausreichend abkühlen.

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

Vorsicht! Intensive LED Lichtquelle! Gefahr der Augenschädigung. Nicht in die Lichtquelle blicken.

Der Scheinwerfer ist mit einem wiederaufladbaren Lithium-Ionen Akku ausgestattet. Halten Sie den Scheinwerfer fern von übermäßiger Hitze und direkter Sonneneinstrahlung. Legen Sie ihn nicht auf oder in Heizgeräte, wie Mikrowellen, Öfen oder Heizkörper. Der Scheinwerfer kann bei Nichtbeachtung beschädigt werden. Akkus können bei Überhitzung in Brand geraten und explodieren.

Tauchen Sie den Scheinwerfer nicht in Wasser oder andere Flüssigkeiten. Andernfalls kann es zu einem Brand, einer Explosion oder anderen gefährlichen Situationen kommen.

Werfen Sie den Scheinwerfer nicht ins Feuer, da er explodieren könnte.

Lassen Sie den Scheinwerfer nicht fallen und setzen ihn keinen starken Erschütterungen und Stößen aus. Nichtbeachtung kann zu Feuer und Explosion führen.

Der Scheinwerfer verfügt über einen integrierten, nicht herausnehmbaren Akku, versuchen Sie nicht, den Akku zu entnehmen, der Scheinwerfer darf nicht geöffnet werden. Zum Austauschen des Akkus bringen Sie das Gerät zu einem autorisierten Service-Center.

Laden Sie den Akku nach Entladung sofort wieder vollständig auf. Nicht vollständig geladene Akkus verlieren an Kapazität und Lebensdauer. Lagern Sie den Scheinwerfer nur mit vollständig geladenem Akku. Wenn der Scheinwerfer über einen längeren Zeitraum nicht verwendet wird, laden Sie den Akku alle 6 Monate vollständig auf. Laden Sie den Akku des Zenit B200 Scheinwerfers nicht bei Umgebungstemperaturen von unter 0°C und über 40°C.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE!

1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet.
2. Blicken Sie niemals, auch nicht kurzzeitig, direkt in den Lichtstrahl.
3. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl.
4. Stroboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilepsiekranke Menschen sollten daher unbedingt Orte meiden, an denen Stroboskopeffekte eingesetzt werden.

AKKUSICHERHEIT

1. Halten Sie die Akkupole von leitenden Gegenständen fern, wie Schlüssel, Schmuck oder andere Materialien. Ansonsten wird möglicherweise der Akku kurzgeschlossen, was zu Verletzungen und Verbrennungen führen kann.
2. Verändern Sie niemals die Polung der Kontakte des Akkus.
3. Halten Sie den Akku fern von übermäßiger Hitze und direkter Sonneneinstrahlung. Legen Sie ihn nicht auf oder in Heizgeräte, wie Mikrowellen, Öfen oder Heizkörper. Akkus können bei Überhitzung explodieren.
4. Versuchen Sie nicht, den Akku zu ändern oder zu überarbeiten, Fremdkörper in den Akku einzuführen oder ihn in Wasser oder andere Flüssigkeiten einzutauchen bzw. mit diesen in Kontakt zu bringen. Andernfalls kann es zu einem Brand, einer Explosion oder anderen gefährlichen Situationen kommen.
5. Stellen Sie bei Austreten von Batteriesäure sicher, dass diese nicht auf die Haut oder in die Augen gerät. Sollte dies dennoch der Fall sein, spülen Sie diese unverzüglich mit klarem Wasser ab bzw. aus und suchen Sie einen Arzt auf.
6. Bei einer Verformung, einer Farbänderung oder einer Überhitzung von Akkus während des Ladevorgangs oder der Aufbewahrung stellen Sie die Verwendung des Geräts sofort ein und entnehmen Sie den Akku. Wenn Sie das Gerät weiterhin verwenden, kann Batteriesäure austreten oder es kann zu einem Brand oder einer Explosion kommen.
7. Werfen Sie Akkus nicht ins Feuer, da sie explodieren können. Beschädigte Akkus können ebenfalls explodieren.
8. Entsorgen Sie gebrauchte Akkus in Übereinstimmung mit den lokalen Vorschriften. Eine unsachgemäße Nutzung des Akkus kann zu einem Brand, einer Explosion oder anderen gefährlichen Situationen führen.
9. Lassen Sie Kinder und Haustiere nicht auf dem Akku kauen oder daran nuckeln bzw. saugen. Andernfalls kann es zu Schäden oder einer Explosion kommen.
10. Zerschlagen oder durchstechen Sie den Akku nicht und setzen Sie ihn keinen hohen Drücken aus. Ansonsten kann es zu einem Kurzschluss oder Überhitzung kommen.
11. Lassen Sie das Gerät bzw. den Akku nicht fallen. Wenn das Gerät oder der Akku fallen gelassen wird, insbesondere auf eine harte Oberfläche, kann es bzw. er beschädigt werden.
12. Wenn sich die Standby-Zeit des Geräts deutlich verkürzt, tauschen Sie den Akku aus.
13. Falls das Gerät über einen integrierten, nicht herausnehmbaren Akku verfügt, versuchen Sie nicht, den Akku zu entnehmen, da das Gerät ansonsten beschädigt werden kann. Zum Austauschen des Akkus bringen Sie das Gerät zu einem autorisierten Service-Center.

EINFÜHRUNG

LED BATTERY OUTDOOR WASHLIGHT WITH W-DMX™

CLZB200

STEUERUNGSFUNKTIONEN:

2-Kanal CCT, 3-Kanal Color Macros, 3-Kanal RGB 8 Bit, 4-Kanal RGBW 8 Bit, 6-Kanal RGB 16 Bit, 8-Kanal RGBW 8 Bit, 8-Kanal RGBW 16 Bit, 10-Kanal Full Access 8 Bit und 15-Kanal Full Access 16 Bit DMX-Steuerung

Master / Slave Betrieb

Standalone Funktionen

IR Fernbedienung

W-DMX ^TM

EIGENSCHAFTEN:

DMX-512. 21 x 15W High Power CREE RGBW LEDs. W-DMX™. Akku-Betrieb mit bis zu 24 Stunden Laufzeit. IR Fernbedienung inklusive. Stroboskop. 16-Bit Dimmer. 4 Dimmerkurven. Korrektur der Farbtemperatur. LED PWM Frequenz einstellbar. Fast Access Feature. IP65 Schutzart. IP65 5-Pol DMX-Anschlüsse. Kunststofffüße. Omega-Montagebügel inklusive. Betriebsspannung 100-240V AC. Leistungsaufnahme 180W. 25°, 45°, 60°x10°, 100° Streuscheiben und Torblende optional erhältlich.

Der Scheinwerfer verfügt über den RDM-Standard (Remote Device Management). Diese Gerätefernverwaltung ermöglicht die Statusabfrage und Konfiguration von RDM-Endgeräten über einen RDM-fähigen Controller.

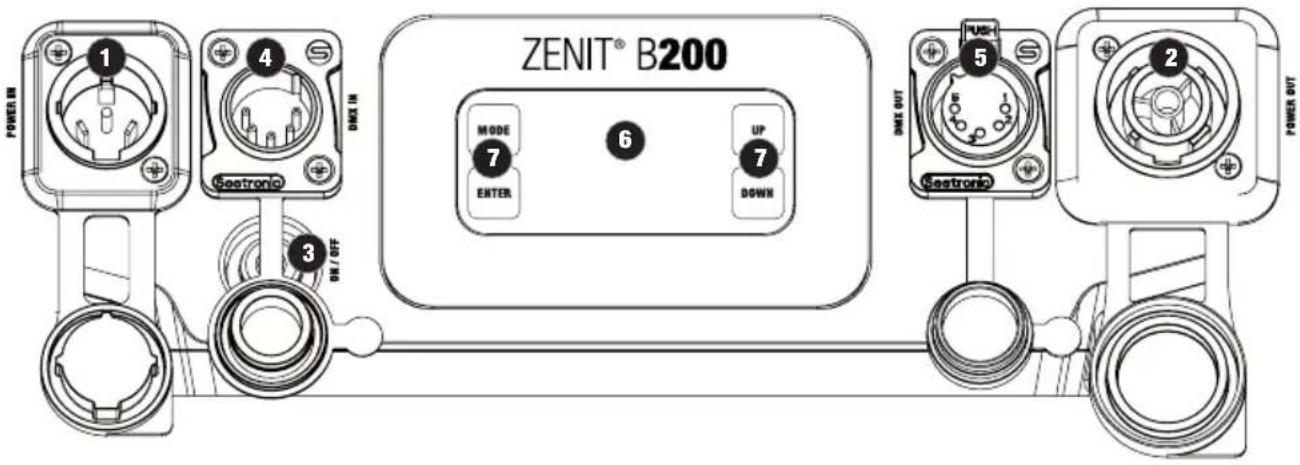

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

ZENIT® B200 MODE 7 ENTER 6 UP 7 DOWN 3 ON / OFF 4 Power, IN 5 6 2 Power, OUT

1 POWER IN

IP65 Netzeingangsbuchse mit Gummidichtkappe. Betriebsspannung 100 - 240V AC / 50 - 60Hz. Anschluss mit Hilfe des mitgelieferten Netzkabels (bei Nichtgebrauch stets mit der Gummidichtkappe verschließen).

2 POWER OUT

IP65 Netzausgangsbuchse mit Gummidichtkappe. Dient der Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet (bei Nichtgebrauch stets mit der Gummidichtkappe verschließen).

3 ON / OFF

Stellen Sie ausreichenden Ladestatus des Akkus sicher, bzw. schließen Sie den Scheinwerfer korrekt am Stromnetz an. Schalten Sie den Scheinwerfer nun betriebsbereit, indem Sie den Schalter in die heruntergedrückte Position bringen. Während des Startvorgangs werden nacheinander „Welcome to Cameo“, die Modellbezeichnung und die Software Version im Display angezeigt. In der nicht heruntergedrückten Position des Schalters befindet sich der Scheinwerfer im Standby-Modus. Während beider Betriebszustände wird stets der Akku geladen, sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist.

4 DMX IN

Männliche IP65 5-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult, bei Nichtgebrauch stets mit der Gummidichtkappe verschließen).

5 DMX OUT

Weibliche IP65 5-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals (bei Nichtgebrauch stets mit der Gummidichtkappe verschließen).

6 OLED-DISPLAY

Zeigt den aktuellen Betriebsmodus, Ladestatus des Akkus und die Menüpunkte im Bearbeitungsmenü an.

7 BERÜHRUNGSEMPFINDLICHE BEDIENFELDER

MODE - Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü für Systemeinstellungen. Durch wiederholtes Drücken gelangen Sie zurück zur Hauptanzeige.

ENTER - Durch Drücken auf ENTER gelangen Sie auf die Menü-Ebene um Wertänderungen vornehmen zu können und um eines der Untermenüs zu erreichen. Wertänderungen bestätigen Sie ebenfalls durch Drücken auf ENTER.

UP und DOWN - Auswählen der einzelnen Menüpunkte im Auswahl-Menü (DMX-Adresse, Betriebsart usw.) und in den Untermenüs. Ermöglichen es, den Wert eines Menü-Punkts, wie z.B. die DMX-Adresse, wunschgemäß zu verändern.

DRUCKAUSGLEICHSELEMENT

Das Druckausgleichselement zur Vermeidung von Kondenswasserbildung im Gehäuseinneren befindet sich in der Gerätebasis hinter der Kabelzuführung der LED-Einheit. Um die einwandfreie Funktion zu gewährleisten, ist das Element vor Verschmutzung zu schützen.

HINWEISE: Um den Spritzwasserschutz nach Schutzart IP65 bei den DMX-Buchsen zu gewährleisten, müssen die speziellen DMX Eingangs- und Ausgangsbuchsen korrekt mit den IP65 Spezial-XLR-Steckern verschlossen sein, bzw. die Gummidichtkappen zum Verschließen verwendet werden. Die Netzbuchsen POWER IN und POWER OUT sind in korrekt gestecktem Zustand spritzwassergeschützt nach IP65, ebenso bei korrekter Verwendung der Gummidichtkappen.

BEDIENUNG

ANMERKUNGEN

• Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen und der Standby-Schalter in die heruntergedrückte Position gebracht ist, werden während des Startvorgangs nacheinander „Welcome to Cameo“, die Modellbezeichnung und die Software Version im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und startet in der Betriebsart, die zuvor aktiviert war.
• Ist eine der DMX-Betriebsarten aktiviert und es liegt kein DMX-Signal am DMX-Eingang an, wird die aktuell eingestellte DMX-Adresse angezeigt und die Zeichen im Display beginnen zu blinken. Das Blinken stoppt, sobald ein DMX-Signal anliegt.
• Erfolgt innerhalb circa einer Minute keine Eingabe, wechselt die Anzeige im Display automatisch auf die Hauptanzeige und die aktuell aktivierte Betriebsart wird angezeigt.
• Fast Access Feature: Um die Menüführung zu vereinfachen, verfügt das Gerät über eine intelligente Menüstruktur, die es ermöglicht, auf Menüpunkte und Untermenüpunkte, die zuletzt ausgewählt waren, direkt zugreifen zu können. 1. Durch gleichzeitiges Drücken auf MODE und ENTER gelangen Sie direkt zu dem Untermenüpunkt, der zuletzt editiert wurde und können den entsprechenden Wert augenblicklich nach Wunsch ändern (DMX-Startadresse und alle Betriebsarten). 2. Durch Drücken auf MODE gelangen Sie direkt zu dem Menüpunkt, der als Letztes angewählt und editiert wurde, drücken Sie nun wiederholt auf ENTER, erreichen Sie die Untermenüpunkte, um individuelle Einstellungen vornehmen zu können (DMX-Startadresse und alle Betriebsarten).
• Achten Sie vor dem Ändern von Geräteeinstellungen darauf, dass die Bedieneinheit trocken und staubfrei ist, um ihre Funktionalität nicht zu beeinträchtigen.
• Die Display-Anzeige kann durch Drücken auf UP um 180° gedreht werden, sobald im Display die Hauptanzeige abgebildet wird.

LADEN DES AKKUS, BETREIBEN UND LAGERN DES SCHEINWERFERS

• Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, wird der interne Akku geladen, das heißt, dass der Akku auch geladen wird, wenn der Scheinwerfer in Betrieb ist.
• Der Akku-Ladestatus wird sowohl im eingeschalteten Zustand, als auch im Standby-Betrieb im Display angezeigt.
  • Die Ladezeit von 0% Ladestatus auf 100% Ladestatus beträgt circa 4 Stunden.
• Die Akku-Laufzeit bei Full On (RGBW auf 100%) beträgt circa 3 Stunden, bei der Nutzung von Einzelfarben und Farbwechselprogrammen ist die Laufzeit entsprechend erheblich länger. Die Akku-Laufzeit kann durch die Runtime-Funktion bei entsprechend reduzierter Helligkeit auf bis zu 24 Stunden verlängert werden.
• Nach etwa 300 Ladezyklen (0% - 100%) beträgt die Akku-Kapazität noch circa 70% der nominalen Kapazität.
• Das elektronische Battery Management System schützt vor Überladung und Tiefentladung.
• Der Akku darf nur durch Original-Zubehör durch ein autorisiertes Service-Center ausgetauscht werden.
• Laden Sie den Akku des Zenit B200 Scheinwerfers nicht bei Umgebungstemperaturen von unter 0°C und über 40°C.
• Bei Betrieb des Zenit B200 Scheinwerfers mit Netzspannung darf die Umgebungstemperatur 0°C nicht unter- und +40°C nicht überschreiten.
• Bei Betrieb mit internem Akku darf die Umgebungstemperatur -15^ nicht unter- und +40^ nicht überschreiten.
• Laden Sie den Akku nach Entladung sofort wieder vollständig auf. Nicht vollständig geladene Akkus verlieren an Kapazität und Lebensdauer.
• Lagern Sie den Scheinwerfer nur mit vollständig geladenem Akku.
• Wenn der Scheinwerfer über einen längeren Zeitraum nicht verwendet wird, laden Sie den Akku alle 6 Monate vollständig auf.
• Um die Lebensdauer des Akkus zu verlängern, wird empfohlen, den Akku möglichst frühzeitig wieder aufzuladen und nicht so lange zu betreiben, bis die Energie des Akkus vollständig verbraucht ist.
• Bei Betrieb in kalter Umgebung kann die Akkulaufzeit kürzer sein, als erwartet.
• Lagern Sie den Scheinwerfer kühl und trocken, um optimale Lagerbedingungen für den Akku zu ermöglichen.

DISPLAY HAUPTANZEIGE

Nach dem Anschaltvorgang ist der Scheinwerfer betriebsbereit und startet in der Betriebsart, die zuvor aktiviert war. Die Hauptanzeige erscheint mit folgenden Informationen: Aktuelle Betriebsart (im Beispiel DMX-Betriebsart), W-DMX™ Status, Akku-Ladestatus und Betrieb am Stromnetz.

W-DMX™ Status Akku-Ladestatus Betrieb am Stromnetz DMX Address 001 Aktuelle Betriebsart

AKKU-LADESTATUS IM STANDBY-MODUS

Zum Laden des internen Akkus schließen Sie den Scheinwerfer mit Hilfe des mitgelieferten Netzkabels am Stromnetz an. Der Akku-Ladestatus wird dabei durch das Batterie-Symbol im Display angezeigt.

1. Zum Koppeln mit W-DMX™ kompatiblen Transmittern aktivieren Sie W-DMX™ in den Geräteeinstellungen (Settings -> Wireless Setting -> W-DMX On Off -> On) und setzen das W-DMX™-Modul zurück (Receive Reset -> Yes). Starten Sie den Kopplungsprozess, wie in der Bedienungsanleitung des W-DMX™ Transmitters beschrieben. Die Kopplung erfolgt nun automatisch.

2. Koppeln Sie eine Gruppe von W-DMX™-Geräten, um mit ihnen ein DMX-Universum zu bilden. Entkoppeln Sie dabei zuerst alle Geräte, die die Gruppe bilden sollen (Settings -> Wireless Setting -> Receive Reset). Steuern Sie nun einen CLZB200 mit einem DMX-Controller via DMX-Kabel an und wählen in den Einstellungen „Transmit“ (senden) aus (Settings -> Wireless Setting -> Operating Mode -> Transmit). Wählen Sie in den Einstellungen der W-DMX™-Geräte, die per W-DMX™ angesteuert werden sollen „Receive“ aus (Settings -> Wireless Setting -> Operating Mode -> Receive) und koppeln sie, indem Sie in den Einstellungen des via DMX-Kabel angesteuerten CLZB200 „Link“ auswählen und bestätigen (Settings -> Wireless Setting -> Link -> Link). Die Kopplung erfolgt nun automatisch.

3. Des Weiteren ist es möglich, via W-DMX™ eine vernetzte Gruppe von W-DMX™-Geräten zu bilden und im Master/Slave-Betrieb zu verwenden. Entkoppeln Sie dabei zuerst alle Geräte, die die Gruppe bilden sollen (Settings -> Wireless Setting -> Receive Reset). Nun wird in den Einstellungen (Settings -> Wireless Setting -> Operating Mode) der Master-Einheit „Transmit“ (senden) gewählt und in den Einstellungen der Slave-Einheiten „Receive“ (empfangen). Wählen Sie in der Master-Einheit den Eintrag „Link“ (Settings -> Wireless Setting -> Link -> Link) und bestätigen durch Drücken auf ENTER. Die Kopplung der Geräte erfolgt nun automatisch. Wählen Sie in der Master-Einheit eine der Standalone-Betriebsarten aus (Auto, Color Macro, Static, Tunable White, User Color) und steuern damit die Slave-Einheiten.

W-DMXTM STATUS

W-DMXTMdeaktiviert	W-DMXTMals receiver aktiviert, nicht gekoppelt	W-DMXTMals receiver aktiviert und Gerät gekoppelt, Transmitter abgeschaltet, oder außer Reichweite	W-DMX aktiviert und Gerät gekoppelt, kein DMX-Signal	W-DMXTMals reveicer aktiviert und Gerät gekoppelt, DMX-Signal liegt an	W-DMXTMund Übertragungs-Modus G3 aktiviertPfeil nach oben = SendebetriebPfeil nach unten = EmpfangsbetriebPfeil blinkt= KopplungsvorgangBlinken stoppt =Gekoppelt	W-DMXTMund Übertragungs-Modus G4S aktiviertPfeil nach oben = SendebetriebPfeil nach unten = EmpfangsbetriebPfeil blinkt =KopplungsvorgangBlinken stoppt =Gekoppelt

DMX-STARTADRESSE EINSTELLEN (DMX Address)

Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menü-Punkt „DMX Address“ aus (Pfeil beachten) und bestätigen mit ENTER. Im Display wird nun ein dreistelliges Ziffernfeld angezeigt und Sie können mit Hilfe von UP und DOWN die gewünschte DMX-Startadresse einstellen. Bestätigen Sie die Eingabe mit ENTER und drücken auf MODE, um zur Hauptanzeige zurückzugelangen (im Beispiel „DMX Address 001“).

---- Menu ---- ■ DMX Address DMX Mode Stand Alone Slave Settings System Info

001 - 5xx DMX Address 001

DMX-BETRIEBSART EINSTELLEN (DMX Mode)

Durch Drücken auf MODE gelangen Sie in das Auswahl-Menu. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menu-Punkt „DMX Mode“ aus (Pfeil beachten) und bestätigen mit ENTER. Im Untermenü können Sie nun unter den 9 verschiedenen DMX-Betriebsarten mit UP und DOWN auswählen. Bestätigen Sie die Auswahl mit ENTER. DMX-Tabellen mit den Kanalbelegungen finden Sie in dieser Anleitung unter DMX STEUERUNG.

---- Menu ---- DMX Address ► DMX Mode Stand Alone Slave Settings System Info

STAND-ALONE-BETRIEBSART EINSTELLEN

Durch Drücken auf MODE gelangen Sie in das Auswahl-Menu. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menu-Punkt „Stand Alone“ aus (Pfeil beachten) und bestätigen mit ENTER. Im Untermenü können Sie nun unter den Stand-Alone-Betriebsarten „Auto“, „Color Macro“, „Static“, „Tunable White“, und „User Color“ und die Timer-Funktion „Timer“ mit UP und DOWN auswählen. Bestätigen Sie die Auswahl mit ENTER.

---- Menu ---- DMX Address DMX Mode ► Stand Alone Slave Settings System Info ---- Stand Alone ---- ► Auto Color Macro Static Tunable White User Color Timer

AUTO-BETRIEBSART (Program 1 - Program 6)

Die 6 verschiedenen Auto-Programme bestehen jeweils aus fest programmierten Farbwechselsequenzen, Helligkeit und Laufgeschwindigkeit sind separat einstellbar. Wählen Sie, wie zuvor unter Punkt „STAND-ALONE-BETRIEBSART EINSTELLEN“ beschrieben, die Auto-Betriebsart aus und bestätigen die Eingabe mit ENTER. Wählen Sie nun mit Hilfe von UP und DOWN eines der 6 Auto-Programme aus (Pfeil beachten) und bestätigen mit ENTER. Um nun die Helligkeit einzustellen, wählen Sie mit Hilfe von UP und DOWN den Menüpunkt „Dim“ aus, bestätigen mit ENTER und wählen den gewünschten Wert mit Hilfe von UP und DOWN von 000 bis 255 aus. Bestätigen Sie mit ENTER. Zum Einstellen der Laufgeschwindigkeit wählen Sie nun den Menüpunkt „Speed“ aus, bestätigen mit ENTER und wählen den gewünschten Wert von 001 bis 100 aus. Bestätigen Sie mit ENTER. Drücken Sie 4x auf MODE, um zur Hauptanzeige zurückzugelangen (Mode Auto).

    I["Program x"] --> J["Dim <255> Speed <100>"]
    K["Mode Auto"] --> L["001 - 100"]

    M["Dim 000"] --> N["Speed 001 - 255"] --> O["Speed 100"]

FARBMAKROS (Color Macro)

15 verschiedene Farbmakros stehen als Preset zur Verfügung. Wählen Sie, wie zuvor unter Punkt BETRIEBSART EINSTELLEN beschrieben, den Menüpunkt „Color Macro“ aus und bestätigen die Eingabe mit ENTER. Wählen Sie nun mit Hilfe von UP und DOWN die gewünschte Farbe als Preset aus (Pfeil beachten) und bestätigen mit ENTER (Color Off = Blackout). Im Display wird nun ein dreistelliges Ziffernfeld angezeigt und Sie können mit Hilfe von UP und DOWN die gewünschte Helligkeit von 000 bis 100 einstellen. Bestätigen Sie mit ENTER. Drücken Sie 3x auf MODE, um zur Hauptanzeige zurückzugelangen (Mode Color Macro).

Stand Alone Auto Color Macro Static Tunable White User Color Timer Color Macro Color Off Red <100> Amber <100> Yellow Warm <100> Yellow <100> Green <100> Turquoise <100> Cyan <100> Blue <100> Lavender <100> Mauve <100> Magenta <100> Pink <100> Warm White <100> White <100> Cold White <100> 001 - 100 Mode Color Macro

STATISCHER MODUS (Static)

Der Statische Modus ermöglicht es, ähnlich wie mit einem DMX-Steuergerät, Dimmer, Stroboskop (Strobe), R, G, B und W direkt am Gerät mit Werten von 000 bis 255 einzustellen. Somit kann eine individuelle Szene erstellt werden, ohne einen zusätzlichen DMX-Controller zu benötigen. Wählen Sie, wie zuvor unter Punkt BETRIEBSART EINSTELLEN beschrieben, den Statischen Modus aus und bestätigen die Eingabe mit ENTER. Wählen Sie nun mit Hilfe von UP und DOWN den Menüpunkt aus, den Sie bearbeiten möchten (Pfeil beachten) und bestätigen mit ENTER. Im Display wird nun ein dreistelliges Ziffernfeld angezeigt und Sie können mit Hilfe von UP und DOWN den gewünschten Wert von 000 bis 255 einstellen. Bestätigen Sie mit ENTER. Drücken Sie 3x auf MODE, um zur Hauptanzeige zurückzugelangen (Mode Static).

Stand Alone Auto Color Macro Static Tunable White User Color Timer Static Dimmer <255> Strobe <255> Red <255> Green <255> Blue <255> White <255> 000 - 255 Mode Static

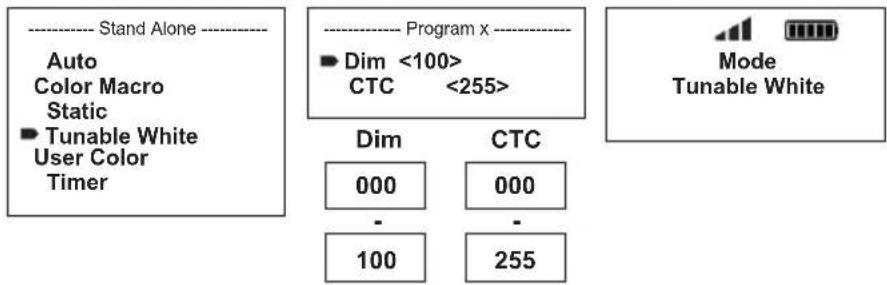

Der Farbtemperatur Modus ermöglicht es, Licht mit einer Farbtemperatur von Kaltweiß bis Warmweiß (CTC) und die Helligkeit (Dim) direkt am Gerät einzustellen. Wählen Sie, wie zuvor unter Punkt "STAND-ALONE-BETRIEBSART EINSTELLEN" beschrieben, den Farbtemperatur Modus aus und bestätigen die Eingabe mit ENTER. Wählen Sie nun mit Hilfe von UP und DOWN den Menüpunkt aus, den Sie bearbeiten möchten (Pfeil beachten) und bestätigen mit ENTER. Im Display wird nun ein dreistelliges Ziffernfeld angezeigt und Sie können mit Hilfe von UP und DOWN den gewünschten Wert einstellen. Bestätigen Sie mit ENTER. Drücken Sie 3x auf MODE, um zur Hauptanzeige zurückzugelangen (Mode Tunable White).

Die Betriebsart "Benutzer-Presets" ermöglicht es, Gesamthelligkeit, Stroboskop und eine Farbmischung aus R, G, B und W direkt im Gerät in fünf individuellen Farb-Presets abspeichern zu können. Wählen Sie, wie zuvor unter Punkt „STAND-ALONE-BETRIEBSART EINSTELLEN“ beschrieben, den Menüpunkt "User Color" aus und bestätigen die Eingabe mit ENTER. Wählen Sie nun mit Hilfe von UP und DOWN einen der Speicherplätze Color1 bis Color5 aus, bestätigen mit ENTER und wählen den Untermenüpunkt aus, den Sie bearbeiten möchten (Pfeil beachten). Bestätigen Sie mit ENTER.

Im Display wird nun ein dreistelliges Ziffernfeld angezeigt und Sie können mit Hilfe von UP und DOWN den Wert nach Wunsch von 000 bis 255 einstellen. Bestätigen Sie wiederum mit ENTER. Sind alle Einstellungen wunschgemäß erfolgt, drücken Sie 4x auf MODE, um zur Hauptanzeige zurückzugelangen (Mode User Color).

Stand Alone Auto Color Macro Static Tunable White User Color Timer User Color Color1 Color2 Color3 Color4 Color5 Color1 Dimmer <255> Strobe <255> Red <255> Green <255> Blue <255> White <255> 001 - 255 Mode User Color

TIMER-FUNKTION (Timer)

Die Timer-Funktion ermöglicht die zeitgesteuerte Kontrolle der Stand-Alone-Betriebsarten „Color Macro“, „Static“, „Tunable White“, und „User Color“ in der Art, dass die Einblendzeit (Fade In) von 0 bis 60 Minuten, die Haltezeit (Dwell Time) von 1 bis 24 Stunden und die Ausblendzeit (Fade Out) von 0 bis 60 Minuten eingestellt werden kann. Die Zeitsteuerung startet direkt nach dem Aktivieren der Timer-Funktion in der zuvor aktivierten Stand-Alone-Betriebsart und bleibt auch erhalten, wenn der Scheinwerfer ausgeschaltet und wieder neu gestartet wird. Wählen Sie, wie zuvor unter Punkt „STAND-ALONE-BETRIEBSART EINSTELLEN“ beschrieben, den Menüpunkt “Timer” aus und bestätigen die Eingabe mit ENTER. Wählen Sie nun für die individuellen Einstellungen „Fade In“, „Dwell Time“ bzw. „Fade Out“ aus (Pfeil beachten) und bestätigen mit ENTER. Im Display wird jeweils ein dreistelliges Ziffernfeld angezeigt und Sie können mit Hilfe von UP und DOWN den Wert nach Wunsch von 000 bis 060 bzw. 001 bis 024 einstellen. Bestätigen Sie wiederum mit ENTER. Sind alle Einstellungen wunschgemäß erfolgt, aktivieren Sie die Timer-Funktion, indem Sie mit Hilfe von UP und DOWN den Untermenüpunkt „Timer On/Off“ auswählen, mit ENTER bestätigen, „On“ anwählen und wiederum mit ENTER bestätigen (zum Deaktivieren der Timer-Funktion bitte „Off“ anwählen und bestätigen). Drücken Sie 3x auf MODE, um zur Hauptanzeige zurückzugelangen.

---- Stand Alone ---- Auto Color Macro Static Tunable White User Color ► Timer

Timer ▶ Timer On/Off Fade In < 1min > Dwell Time < 1h > Fade Out < 1min >

Hinweis: Die Timer-Funktion ist für den Einsatz im Master/Slave-Betrieb via Kabel und W-DMX™ geeignet.

SLAVE BETRIEBSART EINSTELLEN

Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menü-Punkt „Slave“ aus (Pfeil beachten) und bestätigen mit ENTER. Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell) mit Hilfe eines DMX-Kabels und aktivieren in der Master-Einheit eine der Stand-Alone Betriebsarten (Auto, Colour Macro, Static, Tunable White, User Color). Nun folgt die Slave-Einheit der Master-Einheit. Liegt kein Steuersignal an, beginnen die Zeichen im Display zu blinken, das Blinken stoppt, sobald ein Steuersignal anliegt.

---- Menu ---- DMX Address DMX Mode Stand Alone ► Slave Settings System Info

Mode Slave

GERÄTEEINSTELLUNGEN (Settings)

Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menü-Punkt „Settings“ aus (Pfeil beachten) und bestätigen mit ENTER.

---- Menu ---- DMX Address DMX Mode Stand Alone Slave ■ Settings System Info

Daraufhin gelangen Sie in das Untermenü zum Einstellen folgender Untermenüpunkte (siehe Tabelle, Auswahl mit UP und DOWN, bestätigen mit ENTER, Wert bzw. Status ändern mit UP und DOWN, bestätigen mit ENTER):

Settings
Runtime = Akkulaufzeit auf bis zu 24 Stunden verlängern, bei entsprechend reduzierter Helligkeit (kalkuliert auf Full On und 100% Akku)			Off Funktion deaktiviert
			4 hours - 24 hours	Einstellen der Akkulaufzeit von 4 Stunden auf bis zu 24 Stunden in 1 Stunden Schritten.
Wireless Setting = W-DMX Einstellungen (Wireless-DMX)			W-DMX On/Off	On = W-DMX aktiviert
				Off = W-DMX deaktiviert
			Operating Mode	Receive = W-DMX-Modul als Empfänger
				Transmit = W-DMX-Modul als Sender
			Transmitting Mode	G3 = G3 Sendestandard
				G4S = G4S Sendestandard
			Link Link = mit W-DMX-Geräten koppeln. W-DMX muss bei allen Geräten aktiviert und die Kopplung mit einem Transmitter aufgehoben sein (Receive Reset).
					Unlink = Entkoppeln aller Geräte
			Receive Reset	No = Die Kopplung mit einem Transmitter nicht aufheben
				Yes = Die Kopplung mit einem Transmitter aufheben
Display Reverse = Flip Display On Drehung der Display-Anzeige um 180° (z.B. Überkopfmontage)
					Off Keine Drehung der Display-Anzeige
Display Backlight = Display-Beleuchtung On Permanent an
			Off Deaktivierung nach ca. 1 Minute Inaktivität
DMX Fail = Betriebszustand bei DMX-Signal-Unterbrechung			Hold Letzter Befehl wird gehalten
			Blackout	Aktiviert Blackout
			Full On	Alle LEDs 100% Output
			Stand Alone	Scheinwerfer wechselt in die zuletzt ausgewählte Stand-Alone-Betriebsart
AC Failure	= Betriebszustand bei Stromausfall		No Action Letzter Befehl wird gehalten
			Blackout	Aktiviert Blackout
			Full On	Alle LEDs 100% Output
			Stand Alone	Scheinwerfer wechselt in die zuletzt ausgewählte Stand-Alone-Betriebsart
Dimmer Curve	= Dimmerkurve		Linear	Die Lichtintensität steigt linear mit dem DMX-Wert an
			Exponential Die Lichtintensität lässt sich im unteren DMX-Wertbereich fein und im oberen DMX-Wertbereich grob einstellen
			Logarithmic	Die Lichtintensität lässt sich im unteren DMX-Wertbereich grob und im oberen DMX-Wertbereich fein einstellen
			S-Curve	Die Lichtintensität lässt sich im unteren und oberen DMX-Wertbereich fein und im mittleren DMX-Wertbereich grob einstellen
Dimmer Response	= Dimmer-Reaktion		Led	Der Strahler reagiert abrupt auf Änderungen des DMX-Werts
			Halogen	Der Strahler verhält sich ähnlich einem Halogenstrahler mit sanften Helligkeitsänderungen
Color Calibration	= Farbkalibrierung (Wenn eine der DMX-Betriebsarten mit Factory-Kalibrierung aktiviert ist, kann keine andere Kalibrierung ausgewählt werden und im Display wird “no possible change in this DMX Mode“ angezeigt. Ist eine der DMX-Betriebsarten mit User-Kalibrierung aktiviert, kann als alternative Kali-brierung RAW ausgewählt werden)		RAW R, G, B und W mit Maximalwert 255
			User Calibration	Individuelle Anpassung von R, G, B, und W mit Werten von jeweils 000 bis 255 (betriebsartübergreifend)
			Factory Calibration	Werksseitige Kalibrierung von R, G, B und W (betriebsartübergreifend). Wählen Sie diese Einstellung für die einheitliche Darstellung der Farbmakros in der Standalone-Betriebsart, sowie bei der Ansteuerung der Farbmakros per DMX.

Autolock = Automatische	Sperrung der Bedienelemente	On Automatische Sperrung der Bedienelemente nach ca. 1 Minute Inaktivität. Anzeige im Display nach Bedienversuch: „Locked!“ Entsperren: Gleichzeitiges Drücken von UP und DOWN für ca. 5 Sekunden
		Off Automatische Sperrung der Bedienelemente deaktiviert
LED Frequency	= LED PWM Frequenz 800Hz /	1200Hz /2000Hz /3600Hz /12kHz /25kHz	Einstellen der LED PWM Frequenz
IR Remote	= Steuerung durch IR Fernbedienung ermöglichen bzw. abschalten	On Steuerung	durch IR Fernbedienung aktiviert
		Off Steuerung	durch IR Fernbedienung deaktiviert
Factory Reset	= Zurücksetzen auf Werkseinstellungen	Reset Now!	Zurücksetzen auf Werkseinstellungen: bestätigen mit ENTER, abbrechen mit MODE

AKKULAUFZEIT (Runtime)

Die Akkulaufzeit kann, bei entsprechend reduzierter Helligkeit, auf bis zu 24 Stunden verlängert werden (siehe Tabelle Settings). Die Laufzeit ist dabei auf Full On und 100% Akkuladestatus berechnet. Die Laufzeit wird erheblich verlängert, wenn nicht alle Farben Rot, Grün, Blau und Weiß aktiviert werden (Full On), sondern beispielsweise nur Rot.

DIMMERKURVEN

SYSTEMINFORMATIONEN (System Info)

Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menü-Punkt „System Info“ aus (Pfeil beachten) und bestätigen mit ENTER.

---- Menu ---- DMX Address DMX Mode Stand Alone Slave Settings ► System Info

Den gewünschten Untermenüpunkt wählen Sie jetzt abermals mit Hilfe von UP und DOWN aus und lassen die entsprechende Information durch Drücken auf ENTER anzeigen.

System Info
Firmware = Anzeige der		Geräte-Firmware	Main CPU Vx.xx
			LED Driver Vx.xx
Temperature = Temperaturanzeige der LED-Einheit			LED xx°C / xx°F
			Unit °C (= Anzeige in Grad Celsius)
Operation Hours = Betriebszeit anzeige xx:xxh Anzeige der Gesamtbetriebszeit in Stunden und Minuten

MANUELLE SPERR-FUNKTION

Neben der Möglichkeit, den Scheinwerfer automatisch vor versehentlicher und unbefugter Bedienung zu schützen (siehe "Settings" - "Autolock"), kann die Sperrung der Bedienelemente auch manuell erfolgen. Halten Sie für ca. 5 Sekunden die Bedienfelder UP und DOWN gleichzeitig gedrückt. Bei dem Versuch, Einstellungsänderungen vorzunehmen, wird nun "Locked!" im Display angezeigt und eine Änderung der Einstellungen des Scheinwerfers über die Bedienfelder ist nicht mehr möglich. Nach ca. 1 Minute wird die aktuell eingestellte Betriebsart wieder angezeigt. Um die Sperre aufzuheben, halten Sie wiederum für ca. 5 Sekunden die Bedienfelder UP und DOWN gleichzeitig gedrückt. Die Anzeige im Display wechselt nun zur zuvor angezeigten Information.

IR FERNBEDIENUNG

BLACK OUT AUTO MACRD STROBE SPEED USER % MANUAL FADE R G B A UV W + 0 - 1 2 3 4 5 6 7 8 9 cameo

Richten Sie die Infrarot-Fernbedienung in Sichtverbindung direkt auf den auf der Vorderseite des Strahlers verbauten Infrarot-Sensor. Die maximale Reichweite beträgt ca. 8 Meter. In der DMX- und der Slave-Betriebsart sind die Funktionen der Fernbedienung deaktiviert. Batterie für die IR Fernbedienung = CR2025.
	Blackout	Die Blackout-Taste dient dazu, alle LEDs abzuschalten, unabhängig davon, welche von der Fernbedienung kontrollierten Betriebsart aktiviert ist. Bei nochmaligem Drücken der Blackout-Taste wird die zuvor ausgewählte Betriebsart wieder aktiviert.
	Auto-Programm	Auto-Programme Auto 1 - Auto 6. Programmauswahl mitund Programm-Laufgeschwindigkeit mitSPEED und Hellenheitseinstellung mit und%
	Farbmakro	Farbmakros 1 - 15. Auswahl mit und%
	Stroboskop	Stroboskop für die Betriebsarten AUTO, FADE und MANUAL.Aktivieren durch Drücken aufSTROBE. Stroboskopgeschwindigkeit mit undStroboskop deaktivieren durch Drücken aufSTROBF.
	Geschwindigkeit	Einstellen der Laufgeschwindigkeit für die Auto- und Fade-Programme.
	Individuelle Farbmakros	Individuelle Farbmakros 1 - 5. Auswahl mit%
	Helligkeit	Einstellen der Helligkeit durch Drücken auf% und%und%
	Manuelle Farbmischung	Manuelle Farbmischung durch Drücken aufMANUAL und%, oder Finstellen der Intensität mit%und%
	Fade-Programme	Fade-Programme Auto 1 - Auto 5. Programmauswahl mitund Programm-Laufgeschwindigkeit mitSPEED und%und% und%ligkeitseinstellung mit und%und%
	Farb-Preset	Direkte Anwahl der Farb-Presets 0 bis 9.

AUFSTELLUNG UND MONTAGE

Dank der integrierten Kunststofffüße kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe eines Omega-Bügels, der in der Mitte der Gerätebasis befestigt wird (A). Ein Omega-Bügel ist im Lieferumfang enthalten, geeignete Traversenklemmen sind optional erhältlich. Sorgen Sie für feste Verbindungen und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an der dafür vorgesehenen Stelle (B). Die Einstellung der Abstrahlrichtung der LED-Einheit erfolgt unabhängig von der Gerätebasis mit Hilfe der seitlich angebrachten Flügelschrauben.

Wichtiger Hinweis: Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Scheinwerfer. Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen Unternehmen.

Torblende - Werkzeuglose Montage durch gefederten Sperrbolzen, Sicherungsseil inklusive

Werkzeuglose Montage durch SNAPMAG® Technologie

CLZW300B200SMLSD20

25° Streuscheibe

Werkzeuglose Montage durch SNAPMAG® Technologie

Werkzeuglose Montage durch SNAPMAG® Technologie

60° x 10° Streuscheibe

Werkzeuglose Montage durch SNAPMAG® Technologie

DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. Das letzte Gerät der Kette ist mit einem Abschlussstecker (Terminator) zu bestücken.

DMX ist die gemeinsame "Sprache", über die sich die unterschiedlichsten Gerätetypen und Modelle verschiedener Hersteller miteinander verkoppeln und über einen zentralen Controller steuern lassen, sofern sämtliche Geräte und der Controller DMX-kompatibel sind. Für eine optimale Datenübertragung ist es erforderlich, die Verbindungskabel zwischen den einzelnen Geräten so kurz wie möglich zu halten. Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am Anfang, am Ende oder irgendwo in der Mitte. Wird einem Gerät die DMX-Adresse 1 zugewiesen, "weiß" der Controller, dass er alle der Adresse 1 zugeordneten Daten an dieses Gerät senden soll, ungeachtet seiner Position im DMX-Verbund.

SERIELLE VERKOPPLUNG MEHRERER SCHEINWERFER

1. Verbinden Sie den männlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse) des ersten DMX-Geräts (z.B. DMX-Controller).
2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang (männliche XLR-Buchse) des nächsten DMX-Geräts. Verbinden Sie den DMX-Ausgang dieses Geräts in der gleichen Weise mit dem DMX-Eingang des nächsten Geräts und so weiter. Bitte beachten Sie, dass DMX-Geräte grundsätzlich seriell verschaltet werden und die Verbindungen nicht ohne aktiven Splitter geteilt werden können. Die maximale Anzahl der DMX-Geräte einer DMX-Kette darf 32 nicht überschreiten.

Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR.

DMX-KABEL:

Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen.

Steckerbelegung:

DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin 4 und 5 sind nicht belegt.):

DMX-ABSCHLUSSSTECKER (TERMINATOR):

Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt).

3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3

5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5

Steckerbelegung:

3-Pol XLR-Stecker:

5-Pol

XLR-Stecker:

DMX-ADAPTER:

Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich.

Steckerbelegung

Pin 4 und 5 sind nicht belegt.

Steckerbelegung

DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020

Pin 4 und 5 sind nicht belegt.

TECHNISCHE DATEN

Artikelnummer: CLZB200

Produktart: LED Akku Wash Light
Typ: Outdoor Scheinwerfer
Farbspektrum LED: RGBW
LED Anzahl: 21
LED Typ: 15W CREE
LED PWM Frequenz: 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz (einstellbar)
Abstrahlwinkel: 21° (40° Field)
DMX-Eingang:	5-Pol XLR männlich, IP65
DMX-Ausgang:	5-Pol XLR weiblich, IP65
DMX-Modus:	2-Kanal CCT, 3-Kanal Color Macros, 3-Kanal RGB 8 Bit, 4-Kanal RGBW 8 Bit, 6-Kanal RGB 16 Bit, 8-Kanal RGBW 8 Bit, 8-Kanal RGBW 16 Bit, 10-Kanal Full Access 8 Bit und 15-Kanal Full Access 16 Bit DMX-Steuerung
DMX Funktionen:	Dimmer, Dimmer Fine, RGBW, RGBW Fine, Farbmakros, Farbwechsel, Farbüberblenden, Stroboskop, Dimmerkurven, Farbtemperaturkorrektur, Dimmverhalten, LED PWM Frequenz
Standalone Funktionen:	Farbmischung, Farbmakros, Master/Slave-Betrieb, Auto-Programme, Stroboskop, User Color, Tunable White , Timer-Funktion
Systemeinstellungen:	W-DMX Einstellungen, Anzeige um 180° drehen, Runtime, Display Beleuchtung, DMX Fail, AC Failure, Dimmerkurven, Dimmverhalten, Farbkalibrierung, Display Lock-Funktion, LED PWM Frequenz, IR Fernbedienung, Factory Reset
Steuerung: DMX512, W-DMXTM, IR Fernbedienung, RDM enabled
Bedienelemente: Mode, Enter, Up, Down, ON/OFF switch
Anzeigeelemente: OLED-Display
Betriebsspannung: 100 - 240V AC / 50 - 60Hz
Leistungsaufnahme: 180W
Akku Spannung: 44,4V
Akku Kapazität: 6,71 Ah
Akku Energie: 298 Wh
Akku Ladezeit: 4h
Akku Schutzeinrichtung: Schutz vor Überladung und Tiefentladung
Akku Ladezyklen: 300 Ladezyklen 0% -> 100% ☒ 70% Kapazität
Beleuchtungsstärke (@ 1m, 22100lx ohne Streuscheibe):
Lichtstrom (RGBW): 6600 lm (kalibrierter Modus)
Stromversorgungsanschluss: Ein- und Ausgang, Spezial-Buchsen IP65 (Ausgang max. 10A)
Umgebungstemperatur bei Betrieb mit internem Akku:	-15°C - +40°C
Umgebungstemperatur bei Betrieb mit Netzspannung:	0°C - +40°C
Gehäusematerial: Metall
Gehäusefarbe:	Schwarz
Gehäusekühlung:	Konvektion
Schutzart:	IP65
Abmessungen (B x H x T, ohne Montagebügel):	377 x 256 x 140mm
Gewicht:	9,2kg
Weitere Eigenschaften:	1 m Netzkabel mit speziellem IP65 Stecker, IR Fernbedienung, Standfüße und 1x Omega-Bügel inklusive. 25°, 45°, 60°x10°, 100° Streuscheiben und Torblende optional erhältlich

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

FRANCAIS
