WS 241 600 E - Podgrzewane szuflady i szafki AMICA - Bezpłatna instrukcja obsługi

Typ produktu	Ogrzewana szuflada i szafka
Marka	Amica
Model	WS 241 600 E
Napięcie	220-240 V
Częstotliwość	50/60 Hz
Moc	1000 W
Maksymalna nośność	25 kg
Zakres temperatury	40 °C do 80 °C (regulowany co 5 °C)

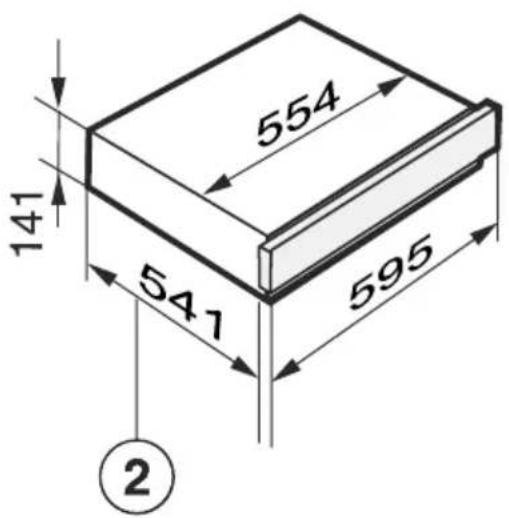

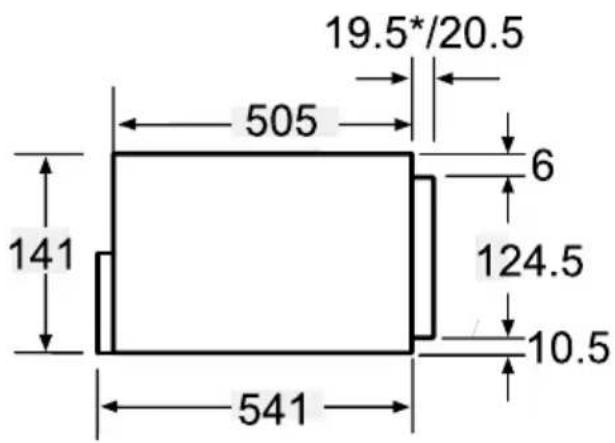

Wymiary (szer. x wys. x głęb.)	595 x 141 x 541 mm
Główne funkcje	Utrzymywanie ciepła, podgrzewanie naczyń i filiżanek, gotowanie w niskiej temperaturze
Minutnik	Tak, programowalny do 2 godzin
Typ sterowania	Dotykowe (czujniki)
Materiał	Stal nierdzewna i szkło
Czyszczenie i konserwacja	Czyścić gąbką i płynem do naczyń, wycierać miękką szmatką. Nie używać myjki parowej.
Bezpieczeństwo	Wyłącznik kontaktowy zatrzymujący ogrzewanie po otwarciu szuflady.
Dołączone akcesoria	Mata antypoślizgowa
Wbudowanie	Tak, urządzenie przeznaczone do zabudowy.
Ciche zamykanie	Tak, mechanizm cichego automatycznego zamykania.

Często zadawane pytania - WS 241 600 E AMICA

Jak używać funkcji utrzymywania ciepła?

Umieść gorące potrawy w szufladzie, przykryj je, wybierz funkcję utrzymywania ciepła za pomocą panelu dotykowego, a następnie ustaw temperaturę (np. 80 °C dla większości potraw). Zamknij szufladę, a urządzenie automatycznie się nagrzeje. Wentylator równomiernie rozprowadza ciepło.

Jaka temperatura jest zalecana do podgrzewania talerzy?

Aby podgrzać talerze, użyj funkcji podgrzewania talerzy i naczyń. Zalecana temperatura to 60 °C do 70 °C. Umieść czyste i suche naczynia w szufladzie, zamknij ją i pozostaw na około 15 do 30 minut.

Czy mogę gotować mięso w ogrzewanej szufladzie?

Tak, szuflada umożliwia gotowanie w niskiej temperaturze (do 70 °C w środku). Idealne dla dużych kawałków mięsa delikatnego (wołowina, wieprzowina, drób). Najpierw obsmaż mięso na patelni, a następnie umieść je w szufladzie z folią spożywczą i ustaw temperaturę oraz czas zgodnie z tabelą w instrukcji.

Jak czyścić urządzenie?

Przed czyszczeniem poczekaj, aż urządzenie ostygnie. Wyjmij matę antypoślizgową. Wyczyść wszystkie powierzchnie czystą gąbką i ciepłą wodą z dodatkiem płynu do naczyń. Wytrzyj miękką szmatką. Nie używaj myjki parowej, środków ściernych ani twardych gąbek. Matę antypoślizgową myj tylko ręcznie.

Co zrobić, jeśli urządzenie nie grzeje?

Sprawdź, czy urządzenie jest prawidłowo podłączone i czy główny bezpiecznik nie został wyłączony. Jeśli problem nie ustępuje, zresetuj wyłącznik nadprądowy. Upewnij się, że wybrano odpowiednią funkcję. Jeśli urządzenie nadal nie grzeje, skontaktuj się z wykwalifikowanym elektrykiem.

Czy mogę używać plastikowych pojemników w szufladzie?

Nie, plastikowe lub aluminiowe pojemniki mogą się stopić lub zapalić. Używaj wyłącznie naczyń odpornych na ciepło: szkło, porcelana lub naczynia Pyrex.

Jaka jest maksymalna pojemność szuflady?

Maksymalne obciążenie szuflady wynosi 25 kg. Szuflada może pomieścić na przykład 6 dużych talerzy, 6 talerzy głębokich, 6 talerzy deserowych, owalny półmisek i dwa salaterki. Nie przeciążaj, aby zapewnić dobrą cyrkulację powietrza.

Szuflada hałasuje podczas użytkowania, czy to normalne?

Tak, hałas pochodzi od wentylatora, który zapewnia równomierne rozprowadzanie ciepła. W trybie utrzymywania ciepła lub gotowania w niskiej temperaturze wentylator pracuje cyklicznie. Nie oznacza to usterki.

Jak zamontować ogrzewaną szufladę?

Instalacja musi być przeprowadzona przez wykwalifikowany personel. Urządzenie musi być zabudowane w meblu. Zachowaj wymiary wnęki (595 x 141 x 541 mm). Przewód zasilający powinien przechodzić przez dolny otwór szafki. Upewnij się, że gniazdko jest dostępne po instalacji.

Jak ustawić minutnik?

W trybie czuwania wybierz żądaną funkcję, a następnie dotknij przycisku ustawiania czasu (zegar). Ustaw czas za pomocą przycisków + i -. Zatwierdź przyciskiem start. Maksymalny czas to 2 godziny. Na koniec rozlegnie się sygnał dźwiękowy.

INSTRUKCJA OBSŁUGI WS 241 600 E AMICA

PODTRZYMANIE CIEPŁA 158

USTAWIENIA 158

PIECZENIE W NISKIEJ TEMPERATURZE 159

JAK UŻYWAC 159

INNE ZASTOSOWANIA 165

CZYSZCZENIE I KONSERWACJA 166

FRONT I WNĘTRZE URZĄDZENIA 166

CZYSZCZENIE I KONSERWACJA 166

MATA ANTYPOŚLIZGQWA 166

USUWANIE NAJCZEŚCIEJ WYSTĘPUJĄCYCH PROBLEMÓW 167

WSKAZÓWKI DOTYCZĄCE BEZPIĘCZENSTWA PODCZAS INSTALOWANIA

168

ZABUDOWA 168

GWARANCJA, OBSŁUGA POSPRZEDAŻOWA 170

GWARANCJA 170

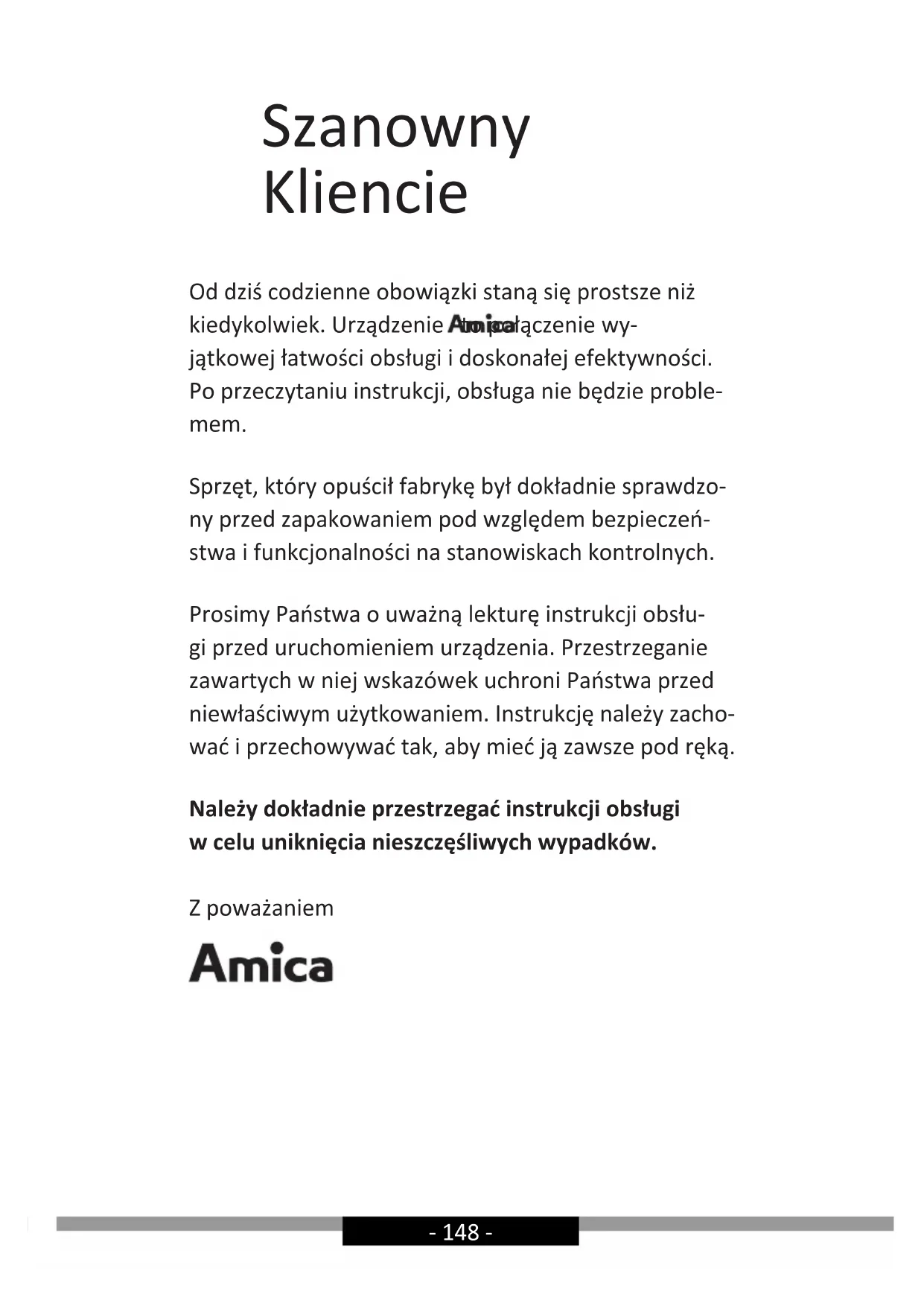

Od dziś codzienne obowiązki staną się prostsze niż kiedykolwiek. Urządzenie Atmicałączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa nie będzie problemem.

Sprzęt, który opuścił fabrykę był dokładnie sprawdzony przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych.

Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użytkowaniem. Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką.

Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków.

Z poważaniem

Amica

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

• Urządzenie należy używać dopiero po przeczyta-niu tej instrukcji.
• Urządzenie przeznaczone jest wyłącznie do użytku domowego.
• Producent zastrzega sobie możliwość dokonywania zmian niewpływających na działanie urządzenia.
• Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.
• Należy zapewnić możliwość odłączenia urządzenia od sieci elektrycznej, poprzez wyjęcie wtyczki lub wyłączenie wyłącznika dwubiegunowego.
• Należy zwrócić szczególną uwagę, aby z urządzenia nie korzystały po zo sta wio ne bez opieki dzieci.
• Sprawdzić, czy napięcie podane na tabliczce zna-mionowej odpowiada miejscowym parametrom zasilania.
• Przed montażem rozwinąć i wyprostować przewód sieciowy.
• Materiały opakowaniowe (woreczki polietylenowe, kawałki styropianu itp.) należy w trakcie rozpakowywania trzymać z dala od dzieci.
• Niedokręcenie śrub oraz elementów mocujących zgodnie z niniejszymi instrukcjami może spowodować zagrożenia zdrowia i życia.
• OSTRZEŻENIE: To urządzenie może być używane przez dzieci w wieku 8 lat i starsze, przez osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej oraz osoby o braku doświadczenia lub znajomości sprzętu, gdy są one nadzorowane lub zostały poinstruowane na temat korzystania z

urządzenia w sposób bezpieczny i znają zagroże- nia związana z użytkowaniem urządzenia. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinna być wyko- nywania przez dzieci chyba że ukończyły 8 lat i są nadzorowane przez odpowiednią osobę.

- Uwaga! Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymie-niony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

- Urządzenie to jest przeznaczone do stosowania w domu lub w obiektach, takich jak: kuchnia dla pracowników; w sklepach, biurach i innych środowiskach pracy, korzystanie przez klientów hoteli, moteli i innych placówek mieszkalnych, w wiejskich budynkach mieszkalnych, w obiektach noclegowych;

- Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem.

- Nie zanurzać sznura przyłączeniowego ani wtyczki w wodzie.

- Utrzymywać sznur z dala od ogrzewanych powierzchni.

- Nie dopuszczać aby sznur przyłączeniowy zwiśał na krawędzi stołu lub blatu.

- Jeśli urządzenie nie jest utrzymywane w czystości, jego powierzchnia może ulec degradacji, co zmniejszy żywotność urządzenia i może prowadzić do niebezpiecznych sytuacji.

- Urządzenie nie jest przeznaczone do obsługi przy

użyciu zewnętrznego zegara lub oddzielnego, zdalnego systemu sterowania.

- Powierzchnia szafki do zabudowy może się rozgrzać

- Dzieci bez nadzoru nie mogą wykonywać czyszczenia i konserwacji urządzenia.

- Urządzenie rozgrzewa się podczas użytkowania i pozostaje gorące przez dłuższy czas po wyłączeniu. Trzymać dzieci z dala od urządzenia do czasu ostygnięcia i kiedy nie ma już niebezpieczeństwa poparzenia.

- Uszkodzone urządzenie może być niebezpieczne. Przed zainstalowaniem sprawdzić urządzenie pod kątem widocznych śladów uszkodzeń. Zabrania się użytkowania uszkodzonego urządzenia.

- Bezpieczeństwo elektryczne tego urządzenia można zagwarantowac tylko wtedy, gdy jest prawidłowo uziemione. Najważniejsze jest przestrzeganie tego podstawowego wymagania bezpieczeństwa i regularne testowanie. Jeśli pojawią się wątpliwości, wykwalifikowany elektryk powinien sprawdzić domową instalację elektryczną.

- Nie podłącać urządzenia do sieci elektrycznej za pomocą wielogniazdowego rozgałęźnika lub przedłużacza. Nie gwarantują one wymaganego bezpieczeństwa urządzenia (np. niebezpieczeństwo przegrzania).

- Ze względów bezpieczeństwa urządzenie można używać tylko wtedy, gdy zostało wbudowane. Urządzenia nie wolno używać w formie ruchomej (np. na statku).

- Podczas prac montażowych, konserwacyjnych i naprawczych urządzenie musi być odłączone od zasilania sieciowego. Upewnić się, że zasilanie nie jest podłączone do urządzenia, dopóki nie zostanie zainstalowane lub dopóki nie zostaną przeprowadzone wszelkie prace konserwacyjne lub naprawcze.

• W miejscach, które mogą być narażone na inważję szkodników, zwracać uwagę na karaluchy lub inne szkodniki; należy zwrócić szczególną uwagę na stałe utrzymywanie urządzenia i jego otoczenia w czystości. Wszelkie uszkodzenia, które mogą być spowodowane przez karaluchy lub inne szkodniki, nie podlegają gwarancji.
• Przewód zasilający można poprowadzić tylko przez otwór w dolnej części szafki, aby uniknąć dotykania tylnej ściany piekarnika.
• Do czyszczenia tego urządzenia nie używać sprzętu do czyszczenia parą. Para mogłaby dostać się do komponentów elektrycznych i spowodować zwarcie.
• Podczas czyszczenia nie zanurzać urządzenia w wodzie lub innej cieczy.
• To urządzenie nie jest przeznaczone do użytku na zewnątrz.

ZASTOSOWANIE

- SZUFLADA ZOSTAŁA ZAPROJEKTOWANA DĘ POD-TRZYMYWANIA CIEPŁA GÓRĄCEJ, ŻYWNOŚCI,, A NIE DĘ PODGRZEWANIA ŻYWNOŚCI. UPEWNIĆ, SIĘ, ŻE WKŁADANA DO SZUFLADY ŻYWNOŚĆ JEST NAPRAWDĘ GÓRĄCA.

- Może dojść do poparzenia gorącą szufladą lub naczyniami. Podczas korzystania z urządzenia chronic ręce za pomocą odpornych na ciepło uchwytów lub rękawiczek. Nie dopuszczać, aby zamokły lub zawilgotniały, ponieważ powoduje to szybsze przenikanie ciepła przez materiał i wzrasta ryzyko poparzenia.

- Nie przechowywać plastikowych pojemników ani łatwopalnych przedmiotów w szufladzie do podgrzewania. Mogą się stopić lub zapalić po włącze-

niu urządzenia, co może spowodować pożar.

• Ze względu na emitowane ciepło, przedmioty pozostawione w pobliżu urządzenia mogą się zapa-lić. Nie używać urządzenia do podgrzewania po-mieszczenia.
• Nigdy nie zamieniać maty antypoślizgowej dostarczonej z urządzeniem (w zależności od modelu) na papierowy ręcznik kuchenny lub podobne materiały.
• Przeładowanie szuflady lub siadania i opieranie się na niej powoduje uszkodzenie prowadnic teleskopowych. Prowadnice teleskopowe mogą utrzymać maksymalne obciążenie do 25 kg.
• Nie podgrzewać zamkniętych puszek lub słoików z jedzeniem w szufladzie. W puszce lub słoiku na-rasta ciśnienie powodując jego wybuch. Może to spowodować obrażenia i poparzenia oraz uszkodzenie.
• Po włączeniu urządzenia spód szuflady nagrzewa się. Uważać, aby nie dotknąć spodu gdy szuflada jest otwarta.
• Nie używać plastikowych ani aluminiowych pojemników. Topią się one w wysokich temperaturach i mogą się zapalić. Używać tylko naczyń za-roodpornych ze szkła, porcelany itp.
• Zachowaj ostrożność podczas otwierania i zamykania załadowanej szuflady. Nie rozlać płynów, które mogłyby przedostać się przez otwory wentylacyjne. Może to spowodować zwarcie w urządzeniu.
• Bakterie mogą rozwijać się w żywności, jeśli temperatura jest zbyt niska. Upewnić się, że ustawiona jest wystarczająco wysoka temperatura, aby utrzymać żywność ciepłą.

ROZPAKOWANIE

Urządzenie na czas trans por tu zostało zabezpieczoneprzeduszkodzeniem.

Po roz pa ko wa niu urzą dze nia pro si-my Pań stwa o usu nię cie ele men tów ópa ko wa nia w spo sób nieza gra ża ją cśro do wi sku.

Wszystkie materiały za sto so wa ne do opa ko wa nia są nie szko dli we dla śro-

dowiska na tu ral ne go, w 100% nadają się do odzy- sku i oznakowano je od po wied nim symbolem.

Uwaga! Materiały opa ko wa nio we(wo recz ki po li et le no we, kawałki sty ro pia nu itp.) na le ży w trako rozpakowywania trzy mać z dala od dzieci.

USUWANIE ZUŻYTYCH URZĄ- DZEŃ

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po określe jego użytkowania, nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

PARAMETRY TECHNICZNE

Napięcie zasilania: 220-240V

Częstotliwość: 50/60Hz

Moc: 1000W

PRZED PIERWSZYM UŻYCIEM URZĄDZENIA

Przed pierwszym użyciem urządzenia

Test wyświetlacza przeprowadzany jest przez 10 sekund po zainstalowaniu urządzenia i po przerwie w zasilaniu. W tym samym czasie włącza się wentylator. W tym czasie nie można korzystać z urządzenia.

Pierwsze czyszczenie i nagrzewanie

Usunąć folię ochronną i przyklejone etykiety.

Usunąć matę antypoślizgową (w zależności od modelu) i jeśli to ko- nieczne, z szuflady wyjąć drabinkę; umyć gąbka, ciepła wodą z nie- wielką ilością płynu do mycia naczyń. Wysuszyć za pomocą miękkiej ściereczki.

Wytrzeć urządzenie od wewnątrz i na zewnątrz wilgotną ściereczką, a następnie osuszyć miękką ściereczką.

Umieścić matę antypoślizgową i drabinkę (jeśli jest w zestawie) w szufladzie.

Następnie podgrzewać pustą szufladę przez co najmniej dwie godziny.

Włączyć urządzenie, dotykając sensor ▷

Dotknąć kilkakrotnie sensor aż zaświeci się LED.

Dotknąć kilkakrotnie sensor ♗ aż zaświeci się LED z prawej strony.

Dotknąć kilkakrotnie sensor ☐aż zaświeci się 2h.

Zamknąć szufladę.

Szuflada podgrzewająca jest wyposażona w mechanizm samozamykający z cichym domykaniem. Posiada również przełącznik stykowy, który zapewnia, że element grzejny i wentylator w urządzeniu działają tylko przy zamkniętej szufladzie.

Elementy metalowe mają powłokę ochronną, która przy pierwszym podgrzaniu może wydzielać lekki zapach. Zapach i wszelkie opary znikną po krótkim czasie i nie wskazują na wadliwe połączenie w urządzeniu. Przy pierwszym wygrzewaniu urządzenia upewnić się, że w kuchni jest dobra wentylacja.

OPIS URZĄDZENIA

Dla urządzeń bez uchwytu: Aby otworzyć lub zamknąć nacisnąć środek szuflady. Podczas otwierania szuflada lekko wyska- kuje. Można ją następnie wyciągnąć pocią- gając do siebie.

PANEL STEROWANIA

Do podgrzewania filiżanek i szklanek Przycisk anulowania

Do podgrzewania talerzy i potraw Przycisk uruchomienia

Do podtrzymywania ciepła potraw

Do ustawiania temperatury

Do ustawiania czasu trwania

Do regulacji temperatury i czasu

Urządzenie można wykorzystywać do podtrzymywania ciepła potraw przy jednoczesnym podgrzewaniu talerzy i naczyń. Żywność musi być prawidłowo przykryta i należy wysuszyć naczynia po zakończeniu.

Zachować ostrożność. Korzystając z tej funkcji talerze i naczynia będą się dłużej rozgrzewać, ale mogą stać się bardzo gorące.

OBSŁUGA

Ustawienia funkcji

1. W trybie oczekiwania nacisnąć przycisk □ uruchomić funkcję podgrzewania filiżanek i szklanek w temperaturze 40°C. Wyświetli się 40°C.
2. Sensorami + reguluje się temperaturę
3. Dotknąć „a następnie dotknąć lub w-ecu wyregulowania czasu podgrzewania.
4. Aby zapisać temperaturę i czas dotknąć ▷
5. Zamknąć drzwi. Rozlegnie się sygnał dźwiękowy. Urządzenie zacznie pracę.

Uwaga:

• Podczas ustawiania parametrów można naciskać inne przyciski funkcyjne, zmieniając funkcję 📞. 📞.
• Przed zamknięciem drzwi można dotknąć, laby anulować ustawienie. Urządzenie powróci do trybu oczekiwania.
• Podczas pracy otworzyć drzwi, aby przejść do trybu regulacji parametrów. Aby wyregulować temperaturę nacisnąć Hub .-Aby zmienić parametr, który wymaga regulacji można nacisnąć przycisk lub!Aby zapisać ustawienie nacisnąć .
• Po zapisaniu ustawienia jak powyżej, można nacisnąć, aby przejść do trybu oczekiwania lub zamknąć drzwi, aby rozpocząć pracę.

Dane techniczne

1. Po podłączeniu urządzenia otworzyć drzwi. Rozlegnie się jeden sygnał dźwiękowy, a urządzenie przejdzie w stan oczekiwania. Wyświetli się "0".
2. Jeśli podczas procesu ustawiania aktualnego czasu, użytkownik nie wciśnie żadnego przycisku przez 3 minuty, piekarnik automatycznie powróci do trybu oczekiwania.
3. Śygnał dźwiękowy rozlegnie się jeden raz.
4. Sygnał dźwiękowy zabrzmi trzykrotnie, aby przypomnieć o zakończeniu gotowania.

Ustawienia temperatury

Każda funkcja ma własny zakres temperatury. Ustawione fabrycznie, zalecane temperatury są wydrukowane czcionką pogrubioną. Temperatura można zmieniać w krokach co 5°. Ostatnia wybrana temperatura jest automatycznie uruchamiana przy następnym włączeniu szuflady i jest pokazana na wyświetlaczu.

Temperatura °C*
40 60	60
45 65	65
50 70	70
55 75	75
60 80	80

* Przybliżone wartości temperatury, mierzone w środku pustej szuflady

Pojemność

Ilość naczyń, którą można włożyć, zależy w dużej mierze od wielkości i masy naczyn. Nie należy przeładowywac szuflady. Maksymalna nośność szuflady wynosi 25 kg. Maksymalnie obciążoną szufladę powinno się dać lekko otworzyć lub zamknąć.

Pokazane tu przykłady załadowania szuflady są jedynie sugestią.

Podgrzewanie zastawy obiadowej:

6 talerzy obiadowych φ26cm

6 talerzy głębokich φ23cm

6 talerzy deserowych φ19cm

1 półmisek owalny φ32cm

1 salaterka średniej wielkości φ16cm

1 salaterka mała φ13cm

PODTRZYMANIE CIEPŁA

Ustawienia

Potrawa Przykryć pojemnik?		Temperatura dla ustawienia
Stek (słabo wysmażony) tak 65
Pieczeń/zapiekanka tak 80
Pieczeń mięsna tak 75
Zapiekanka casserole	tak 80
Paluszki rybne	nie	80
Mięso w sosie	tak 80
Warzywa w sosie	tak 80
Gulasz	tak 80
Piure ziemniaczane	tak 75
Posiłek na talerzu	tak 80
Pieczone ziemniaki/młode ziemniaki	tak 75
Panierowane eskalopki	nie	80
Naleśniki/placki ziemniaczane nie		80
Pizza	nie	80
Gotowane ziemniaki	tak 80
Sos	tak 80
Strudel nie	80
Podgrzanie chleba	nie	65
Podgrzanie bułek	nie	65

* W zależności od modelu
* Pojemniki w zależności od ilości, rodzaju żywności lub typu przepisu

PIECZENIE W NISKIEJ TEMPERATURZE

Co to jest?

Jest to wszelkie pieczenie, w którym temperatura pieczenia jest bliska żądanej końcowej temperaturze wnętrza potrawy. Podczas tradycyjnego pieczenia, temperatura pieczenia zawsze przewyższa pożadaną temperaturę gotowej do spożycia potrawy. Niskotemperaturowe przygotowanie mięsa polega na pieczeniu mięsa w niskiej temperaturze przez długi okres czasu. W tej metodzie, mięso traci mniej soku (mniej rozpadu cząsteczek), zachowuje charakterystykę organoleptyczną (witaminy, białka), zachowując świeżość, smak i soczystość.

Ta metoda pieczenia jest szczególnie odpowiednia dla dużych i delikatnych porcji mięsa.

W celu zachowania precyzji zalecamy stosowanie opatentowanego termometru spożywczego do monitorowania temperatury wnętrza potrawy.

Temperatura wewnątrz potrawy

W szufladzie do podgrzewania jedzenia potrawy można piec przy temperaturze w środku potrawy do 70°C Mięso, które należy piec przy temperaturze w środku, wyższej niż 70°C, nie nadaje się do pieczenia w szufladzie do podgrzewania jedzenia.

Odczyt temperatury w środku potrawy dostarcza informacji o stopniu upieczenia w środku sztuki mięsa. Im niższa temperatura w środku potrawy, tym mniej upieczone jest mięso wewnątrz:

45-50°C = słabo wypieczone

55-60°C = średnio wypieczone

65°C = dobrze wypieczone

Jak używać

1. Rozgrzać szufladę do podgrzewania przez 15 min. do temperatury 70°C.
2. Przykryć dokładnie mięso folią spożywczą.
3. Czas pieczenia zależy od wielkości porcji
4. Umieścić przykryte mięso na talerzu i użyj zegara do obliczenia czasu.
5. Przyprawić mięso do smaku (patrz tabela)

Tabela pieczenia - wołowina i cielęcina

Rodzaj	Grubość	Stopień wypieczenia	Czas	Czas przysmażania i wskazania
Cały filet	50mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	1h 35min2h 35min3h 30min	90 sekund po zewnętrznej stronie, pełną mocą palnika
				3 minuty po zewnętrznej stronie, prawie pełną mocą palnika
	60mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	1h 45min2h 50min4h	90 sekund po zewnętrznej stronie, pełną mocą palnika
				3 minuty po zewnętrznej stronie, prawie pełną mocą palnika
	70mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	2h3h4h 40min	90 sekund po zewnętrznej stronie, pełną mocą palnika
				3 minuty po zewnętrznej stronie, prawie pełną mocą palnika
Połę-dwica Antry-kot Stek z kością Rum-sztyk	20mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	50min1h 30min2h	90 sekund z każdej strony, pełną mocą palnika
				3 minuty z każdej strony, prawie pełną mocą palnika
	30mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	1h 5min1h 50min2h 20min	90 sekund z każdej strony, pełną mocą palnika
				3 minuty z każdej strony, prawie pełną mocą palnika
	40mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	1h 20min2h 10min3h	2 minuty sekund z każdej strony, pełną mocą palnika
				4 minuty z każdej strony, prawie pełną mocą palnika
Stek z połę-dwicy Pieczeń wołowa	60mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	1h 45min2h 50min4h	4 minuty po zewnętrznej stronie, prawie pełną mocą palnika
				6 minut po zewnętrznej stronie, ze średnią mocą palnika
	70mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	2h3h4h 40min	4 minuty po zewnętrznej stronie, prawie pełną mocą palnika
				6 minut po zewnętrznej stronie, ze średnią mocą palnika
	80mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	2h 20min3h 30min5h 40min	4 minuty po zewnętrznej stronie, prawie pełną mocą palnika
				6 minut po zewnętrznej stronie, ze średnią mocą palnika

Tabela pieczenia - wieprzowina

Rodzaj Grubość		Stopień wypieczenia	Czas Czas przysmażania i wskazania
Cały filet	40mm	ŚredniowypieczoneDobrzewypieczone	2h 20min3h 10min
	50mm	ŚredniowypieczoneDobrzewypieczone	2h 35min3h 25min
	60mm	ŚredniowypieczoneDobrzewypieczone	3h4h 5min
Szynka bez kościRoladkiPieczeń wieprzowaCały schab wieprzowy	30mm	ŚredniowypieczoneDobrzewypieczone	1h 50min2h 40min
	40mm	ŚredniowypieczoneDobrzewypieczone	2h 20min3h 10min
	50mm	ŚredniowypieczoneDobrzewypieczone	2h 35min3h 25min
	60mm	Średni owypieczoneDobrzewypieczone	3h4h 5min
	70mm	ŚredniowypieczoneDobrzewypieczone	3h 20min4h 45min
	80mm	ŚredniowypieczoneDobrzewypieczone	3h 40min5h 30min
Kotletyschabowe	10mm	ŚredniowypieczoneDobrzewypieczone	1h 10min1h 30min
	20mm	ŚredniowypieczoneDobrzewypieczone	1h 10min2h 10min

Tabela pieczenia - drób

Rodzaj Grubość		Stopień wypieczenia	Czas Czas przysmażania i wskazania
Pierś z kurczaka	25mm	Średnio wypieczone	1h 30min
		Dobrze wypieczone	2h
	35mm	Średnio wypieczone	1h 45min
		Dobrze wypieczone	2h 20min
Pierś z kaczki (Magret)	35mm	Słabo wypieczone	1h
		Średnio wypieczone	1h 30min
		Dobrze wypieczone	2h
	40min	Słabo wypieczone	1h 45min
		Średnio wypieczone	2h 20min
		Dobrze wypieczone	3h
Pierś z indyka	40mm	Średnio wypieczone	3h
		Dobrze wypieczone	4h
	50mm	Średnio wypieczone	3h 50min
		Dobrze wypieczone	5h
Medaliony z wątróbki (Wątróbka z kaczki lub gęsi)	10mm	Średnio wypieczone	30min
	20mm	Średnio wypieczone	40min
	30mm	Średnio wypieczone	50min
Cała wątróbka (Wątróbka z kaczki lub gęsi)	35mm	Średnio wypieczone	48min
	45mm	Średnio wypieczone	1h
	55mm	Średnio wypieczone	1h 15min

Tabela pieczenia - baranina

Rodzaj	Gru-bość	Stopień wypieczenia Czas Czas przysmażania i wskazania
Żeber-ka jag-niece	40mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	1h 20min2h 10min3h	90 sekund po zewnętrznej stronie,pełną mocą palnika
				3 minuty po zewnętrznej stronie, prawie pełną mocą palnika
	50mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	1h 35min2h 35min3h 30min	90 sekund po zewnętrznej stronie,pełną mocą palnika
				3 minuty po zewnętrznej stronie, prawie pełną mocą palnika
	60mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	1h 45min2h 50min4h	90 sekund po zewnętrznej stronie,pełną mocą palnika
				3 minuty po zewnętrznej stronie, prawie pełną mocą palnika
Com-ber jagnię-cy	60mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	1h 45min2h 50min4h	90 sekund z każdej strony, pełną mocą palnika
				3 minuty z każdej strony, prawie pełną mocą palnika
	70mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	2h3h4h 40min	90 sekund z każdej strony, pełną mocą palnika
				3 minuty z każdej strony, prawie pełną mocą palnika
	80mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	2h 20min3h 30min5h 40min	2 minuty sekund z każdej strony,pełną mocą palnika
				4 minuty z każdej strony, prawie pełną mocą palnika
Udziec jagnię-cy bez kości Gigot	60mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	1h 45min2h 50min4h	4 minuty po zewnętrznej stronie, prawie pełną mocą palnika
				6 minut po zewnętrznej stronie, ze średnią mocą palnika
	70mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	2h3h4h 40min	4 minuty po zewnętrznej stronie, prawie pełną mocą palnika
				6 minut po zewnętrznej stronie, ze średnią mocą palnika
	80mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	2h 20min1h 10min5h 40min	4 minuty po zewnętrznej stronie, prawie pełną mocą palnika
				6 minut po zewnętrznej stronie, ze średnią mocą palnika
Kotlety jagnię-ce	10mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	35min1h 10min2h	60 sekund z każdej strony, pełną mocą palnika
				60 sekund z każdej strony, pełną mocą palnika
				90 sekund z każdej strony, pełną mocą palnika
	20mm	Słabo wypieczoneŚrednio wypieczoneDobrze wypieczone	50min1h 30min2h 30min	60 sekund z każdej strony, pełną mocą palnika
				60 sekund z każdej strony, pełną mocą palnika
				90 sekund z każdej strony, pełną mocą palnika

Tabela gotowania - jajka

Rozmiar Masa Czas
Bardzo duże 73 g i większe		2h 20min
		2h 30min
		3h 10min
Duże 63g <73g		2h 11min
		2h 31min
		3h 1min
Średnie 53 g <63 g		2h 5min
		2h 25min
		2h 55min
Małe 53 i mniejsze		2h
		2h 20min
		2h 50min

INNE ZASTOSOWANIA

Rodzaj żywności	Pojemnik	Przykryć pojemnik?	Ustawienie temperatury	Czas w godzinach
Rozmrażanie jagód	Talerz nie 65°C	1 godzina
Rozmrażanie mrożonych warzyw	Talerz nie 65°C	1 godzina
Wyrastanie ciasta	miska tak 45°C	0,5 godziny
Robienie jogurtu	Słoiki jogurtowe z pokrywkami	tak 45°C 6 godzin
Rozpuszczanie czekolady	miska nie 50°C	1 godzina
Olej do infuzji	Miska przykryta folią spożywczą	tak 75°C 4 godziny
Woda do infuzji	Miska przykryta folią spożywczą	tak 65°C 4 godziny
Suszone pomidory	Blacha z papierem do pieczenia	nie 60°C 20 godzin
Suszone warzywa	Talerz nie 60°C	12 godzin
Suszone, pokrojone owoce	Talerz nie 60°C	12 godzin
Suszone zioła Talerz nie 70°C 4 godziny
Suszone pieczywo na bułkę tartą	Talerz nie 80°C	4 godziny
Ryba konfitowana w oleju	Plastikowy pojemnik odpowiedni do stosowania w kuchence mikrofalowej	przykryty i otworzony otwór wentylacyjny	50°C	Zależnie od wielkości, od 1 do 2h.
Tosty Melba z chleba białego	Talerz nie 80°C	2 godziny
Gulasz wolno gotowany	Naczynie Pyrex	tak 80°C		Od 1 do 12 godzin

CZYSZCZENIE I KONSERWACJA

• Niebezpieczeństwo zranienia - do czyszczenia tego urządzenia nie używać urządzenia do czyszczenia parą. Para mogłaby dostać się do komponentów elektrycznych i spowodować zwarcie.
• Niebezpieczeństwo uszkodzenia- nieodpowiednie środki czyszczące mogą uszkodzić powierzchnie urządzenia. Do czyszczenia urządzenia używać wyłącznie domowego płynu do mycia naczyń.
• Wyczyść i wytrzeć do sucha całe urządzenie po każdym użyciu. Przed czyszczeniem odczekać, aż urządzenie ostygnie do bezpiecznej temperatury.

Front i wnętrze urządzenia

• Natychmiaśt usuwać wszelkie zabrudzenia. W przeciwnym razie wyczyszczenie może okazać się niemożliwe i może spowodować zmianę lub odbarwienie powierzchni.
• Oczyscić wszystkie powierzchnie za pomocą czystej gąbki i roztworu gorącej wody i płynu do mycia naczyń. Następnie osuszyć miękką ściereczką. Można również użyć czystej, wilgotnej ściereczki z mikrofibry bez środka czyszczącego.
• Wszystkie powierzchnie są podatne na zarysowania. Zarysowania na szklanych powierzchniach mogą nawet spowodować pęknięcie.
• Kontakt z nieodpowiednimi środkami czyszczącymi może zmienić lub odbarwić powierzchnie.

Czyszczenie i konserwacja

Aby uniknąć uszkodzenia powierzchni urządzenia, nie używać:

• Srodków czyszczących zawierających sodę, amoniak, kwasy lub ,chlorki,
• Środków czyszczących zawierających preparaty do usuwania kamie- nia,
• Ściernych środków czyszczących, np. proszków i środków do czysz-czenia w mleczku,
• Środków czyszczących na bazie rozpuszczalników,
• Srodków czyszczących do stali nierdzewnej,
• Środka czyszczącego do zmywarek,
• Środków w aerozołu do piekarników,
• Srodków do mycia szkła,
• Twardych, ściernych gąbek i szczotek, np. zmywaków do naczyń,
• Ostrych metalowych skrobaków.

Mata antypoślizgowa (w zależności od modelu)

• Przed czyszczeniem wyjąć matę antypoślizgową z szuflady.
• Matę antypoślizgową należy czyścić wyłącznie ręcznie, używając gorącej wody i niewielkiej ilości płynu do mycia naczyń; osuszyć ściereczką.
• Nie wkładać maty antypoślizgowej z powrotem do szuflady, dopóki nie wyschnie całkowicie.
• Nie myć maty antypoślizgowej w zmywarce i nie prać w pralce.
• Nigdy nie umieszczać maty antypoślizgowej w piekarniku, aby wyschła.

USUWANIE NAJCZĘŚCIEJ WYSTĘPUJĄCYCH PROBLEMÓW

Z pomocą tych wskazówek można usunąć drobne usterki w działaniu urządzenia, które mogą wynikać z nieprawidłowej obsługi, bez konieczności kontaktu z serwisem.

Prace instalacyjne i naprawy urządzeń elektrycznych mogą wykonywać wyłącznie odpowiednio wykwalifikowane osoby, zgodnie z obowiązującymi lokalnymi i krajowymi przepisami bezpieczeństwa. Naprawy i wykonywanie innych prac przez niewykwalifikowane osoby może być niebezpieczne.

Problem Możliwa	przyczyna Rozwiązanie
Urządzenie nie nagrzewa się.	Urządzenie nie jest prawidłowo podłączone i włączone w gniazdku sieciowym.	Włożyć wtyczkę i włączyć włącznik w gnieżdzie.
	Zadział bezpiecznik sieciowy.	Zresetować wyłącznik awaryjny w skrzynce bezpieczników sieciowych (minimalna wartość bezpiecznika - patrz tabliczka znamionowa).Jeśli po zresetowaniu wyłącznika awaryjnego w skrzynce bezpieczników sieciowych i ponownym włączeniu urządzenia, urządzenie nadal się nie nagrzewa, skontaktować się z wykwalifikowanym elektrykiem.
Potrawy nie są wystarczające gojące.	Nie wybrano funkcji podtrzymywania ciepła potraw	Wybrać poprawną funkcję.
	Ustawiona temperatura jest zbyt niska.	Wybrać wyższą temperaturę.
	Otwory wentylacyjne są zakryte.	Upewnić się, że powietrze może swobodnie krążzyć.
Jedzenie jest za gorące.	Nie wybrano funkcji podtrzymywania ciepła potraw	Wybrać poprawną funkcję.
	Ustawiona temperatura jest zbyt wysoka.	Wybrać niższą temperaturę.
Naczynia nie są wystarczające gojące.	Nie wybrano funkcji podgrzewania talerzy i naczyń	Wybrać odpowiednią funkcję
	Ustawiona temperatura jest zbyt niska.	Wybrać wyższą temperaturę.
	Otwory wentylacyjne są zakryte.	Upewnić się, że powietrze może swobodnie krążzyć.
	Naczyń nie podgrzewano przez wystarczająco długi czas.	Różne czynniki mają wpływ na to, jak długo podgrzewają się naczynia (patrz „Podgrzewanie naczyń”).
Naczynia są zbyt gorące.	Nie wybrano funkcji podgrzewania talerzy i naczyń lub filiżanek i szklanek.	Wybrać poprawną funkcję.
	Ustawiona temperatura jest zbyt wysoka.	Wybrać niższą temperaturę.
Podczas korzystania z szuflady słychać hałas.	Hałas jest spowodowany przez wentylator, który rozprowadza ciepło równomiernie w szufladzie. Gdy wykorzystywane są funkcje służące do utrzymywania temperatury potraw i gotowania w niskiej temperaturze, wentylator działa z przerwami.	Nie jest to usterka.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA PODCZAS INSTALOWANIA

• Przed podłączeniem urządzenia do zasilania sieciowego należy upewnić się, że dane na tabliczce znamionowej (napięcie i częstotliwość) są zgodne z napięciem sieciowym, w przeciwnym razie może dojść do uszkodzenia urządzenia. W razie wątpliwości skonsultować się z wykwalifikowanym elektrykiem.
• Po wbudowaniu urządzenia gniazdo i włącznik powinny być łatwo dostępne.
• Szuflada do podgrzewana może być wbudowana tylko w połączeniu z urządzeniami podanymi przez producenta jako odpowiednie do tego celu. Producent nie może zagwarantować bezproblemowego działania, jeśli urządzenie jest użytkowane w połączeniu z innymi urządzeniami, niż wymienione przez producenta jako odpowiednie.
• Podczas wbudowywania szuflady do podgrzewania w połączeniu z innym odpowiednim urządzeniem, szuflada do podgrzewania żywności musi być zamontowana ponad oddzielającą półką w obudowie. Należy upewnić się, że szafka może utrzymac zarówno jej ciężar, jak i innego urządzenia.
• Ponieważ urządzenie z zestawu jest umieszczone bezpośrednio nad szufladą do podgrzewania, po jej wbudowaniu, nie jest potrzebna półka oddzielająca między tymi dwoma urządzeniami.
• Urządzenie należy wbudować w taki sposób, aby widoczna była zawartość szuflady. Ma to na celu uniknięcie poparzenia spowodowanego rozlaniem gorącej żywności. Musi być wystarczająco dużo miejsca, aby można było całkowicie wyciągnąć szufladę.
• Szuflada do podgrzewania jest dostępna w dwóch wersjach, różnych się otwieraniem drzwi. Wymiary zabudowy szuflady do podgrzewania należy dodać do wymiarów zabudowy dla urządzenia z zestawu, aby ustalić wymagany rozmiar otworu.
• Podczas zabudowywania urządzenia w zestawie, należy koniecznie postępować zgodnie z instrukcjami podanymi w instrukcji obsługi i instalacji dostarczonej z urządzeniem z zestawu.
• Wszystkie wymiary w niniejszej instrukcji są podane w milimetrach.

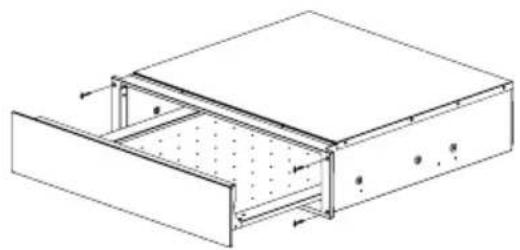

ZABUDOWA

1. W połączeniu z piekarnikiem pyrolitycznym wymagany jest otwór wentylacyjny
2. Wymiary zabudowy wraz z podłączeniem przewodu sieciowego; Przewód L = 1000 mm

* Urządzenia z frontem szklanym

** Urządzenia z frontem metalowym

UWAGA:

• Maksymalna moc urządzeń kompaktowych wynosi 3350W
• Przewód zasilający można poprowadzić tylko przez otwór w dolnej części szafki, aby uniknąć dotykania tylnej ściany piekarnika.
• Rysunki produktu i mebli znajdują się na odwrocie niniejszej instrukcji obsługi

min. 550 560+8 45 590+4 595

min. 550 560+8 min. 20mm (731)+4 595

45

554 141 541 595 ②

19.5*/20.5 505 6 141 124.5 10.5 541

Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę powa niem z wyrobem.

Producent sprzętu sugeruje, by wszelkie naprawy i czyn no- ści re gu la cyj ne były wy ko ny wa ne przez Serwis Fabryczny lub Serwis Autoryzowany producenta. Napraw powinna do- konywać jedynie osoba posiadająca stosowne kwalifikacje.

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2014/35/UE
• dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE
• dyrektywy ekoprojektowania 2009/125/UE
  • dyrektywy RoHS 2011/65/UE

i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

Estimado Cliente
