INSTRUKCJA OBSŁUGI CoverOne 1500 AUT T.I.P.

Deklaracja zgodności WE My, firma T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, oświadczamy niniejszym na wyłączną odpowiedzialność, że niżej wymienione produkty spełniają podstawowe wymagania opisanych poniżej dyrektyw UE - oraz wszystkich ich zmian: 2014/35/EU, 2014/30/EU, 2011/65/EU.

1. Ogólne wskazówki dotyczące bezpieczeństwa

Proszę dokładnie przeczytać instrukcję użytkowania i zapoznać się z elementami obsługi i zasadami użycia urządzenia. Nie ponosimy odpowiedzialności za uszkodzenie powstałe w wyniku niezastosowania się do wskazówek i poleceń niniejszej instrukcji. Gwarancja nie obejmuje uszkodzeń będących wynikiem lekceważenia zaleceń i wskazówek zawartych w niniejszej instrukcji, Zachowaj niniejszą instrukcję i przekaż ją wraz z urządzeniem w przypadku jego dalszej sprzedaży. Osoby, które nie zapoznały się z treścią instrukcji użytkowania urządzenia, nie mogą z niego korzystać. Pompa nie może być używana przez dzieci. Pompa może być obsługiwana przez osoby o ograniczonej sprawności fizycznej, sensorycznej i umysłowej oraz osoby nieposiadające dostatecznego doświadczenia i/lub wiedzy tylko pod nadzorem i pod warunkiem, że zostały one poinstruowane na temat bezpiecznego użytkowania urządzenia i że zrozumiały wynikające z tego zagrożenia. Dzieci nie mogą bawić się tym urządzeniem. Trzymać urządzenie i przewód podłączający z dala od dzieci. Z pompy nie można korzystać, jeżeli w wodzie przebywają ludzie lub zwierzęta. Pompa musi być wyposażona w zabezpieczenie zaburzeń elektrycznych (wyłącznik RCD) o parametrach nie przekraczających 30mA. Aby uniknąć ryzyk w przypadku uszkodzenia przewodu zasilającego urządzenie, może on zostać naprawiony jedynie przez producenta, autoryzowany serwis lub osoby legitymujące się odpowiednimi kwalifikacjami. Należy przestrzegać w szczególności wskazówek i ostrzeżeń oznaczonych następującymi znakami ostrzegawczymi:

Zignorowanie tego ostrzeżenia wiąże się z zagrożeniem zdrowia użytkownika i jego własności.

Nieprzestrzeganie niniejszej instrukcji związane jest z ryzykiem porażenia prądem elektrycznym, które może doprowadzić do obrażeń u osób i/lub szkód materialnych.

Sprawdź, czy urządzenie nie uległo uszkodzeniu podczas transportu. W przypadku stwierdzenia uszkodzeń należy bezzwłocznie, w terminie do 8 dni, powiadomić o tym sprzedawcę.

2. Zakres zastosowania pompy

To urządzenie firmy T.I.P. jest wysoce wydajną elektryczną pompą przeznaczoną do pompowania przejrzystej, czystej lub umiarkowanie zanieczyszczonej wody zawierającej substancje stałe do maksymalnej wielkości podanej w danych technicznych. Produkt ten jest przeznaczony do użytku prywatnego w gospodarstwie domowym, a nie do celów komercyjnych lub przemysłowych, ani do pracy ciągłej w zamkniętym obiegu.

Pompa nie nadaje się do pompowania słonej wody, fekaliów, cieczy palnych, żrących, wybuchowych oraz innych cieczy stwarzających jakiekolwiek zagrożenie. Temperatura pompowanej cieczy nie może przekraczać maksymalnej temperatury podanej w danych technicznych urządzenia.

W pompie zastosowano środki smarowe, które mogą w przypadku niewłaściwego użytkowania urządzenia lub jego uszkodzenia zanieczyścić pompowaną ciecz. Użyte smary są biologicznie degradowane i nieszkodliwe dla zdrowia.

Modell CoverOne 1500 AUT Napięcie sieciowe / częstotliwość 230 V~ / 50 Hz Moc znamionowa 20 W Klasa ochronności IPX8 Przyłącze ciśnieniowe 41,91 mm (¾”), gwint zewnętrzny Maksymalna ilość przetłaczanej cieczy (Q max

Maksymalne ciśnienie 0,16 bar Maksymalna wysokość podnoszenia (H max

1,6 m Maks. głębokość zanurzenia 1 m Maksymalna wielkość pompowanych substancji stałych 2 mm Maksymalna temperatura pompowanej cieczy (T max

35 °C Maksymalna częstość rozruchów w ciągu godziny 30, rozłożona równomiernie Długość kabla przyłączeniowego 10 m Wersja kabla H05RN-F Waga (netto) 1,3 kg Poziom uruchamiania 25 mm Poziom zatrzymywania 20 mm Wymiary (dł. x głęb. x wys.) 17 x 11 x 11 cm Numer artykułu

Podana wydajność maksymalna została ustalona z zachowaniem otwartego, w pełni swobodnego wylotu.

Zakres dostawy niniejszego produktu obejmuje: pompa z kablem przyłączeniowym, złączka, instrukcja użytkowania. Sprawdzić zakres dostawy pod kątem kompletności. W zależności od celu stosowania mogą być potrzebne inne akcesoria (patrz rozdział „Instalacja“ oraz „Zamówienie części zamiennych“). Jeśli to możliwe przechować opakowanie do upływu okresu gwarancyjnego. Materiał opakowaniowy utylizować w sposób ekologiczny.

5.1. Ogólne wskazówki dotyczące instalacji

Do momentu całkowitego zakończenia instalacji nie wolno podłączać urządzenia do prądu.

Pompę oraz cały system przyłączeniowy należy chronić przed działaniem mrozu. Wszystkie przewody przyłączeniowe muszą być bezwzględnie szczelne. Nieszczelne przewody wpływają negatywnie na wydajność pompy i mogą powodować poważne uszkodzenia. W razie konieczności należy posłużyć się odpowiednim materiałem uszczelniającym gwarantującym wykonanie szczelnych połączeń. Dokręcając śruby połączeń unikaj nadmiernej siły, która może doprowadzić do uszkodzeń. Układając przewody

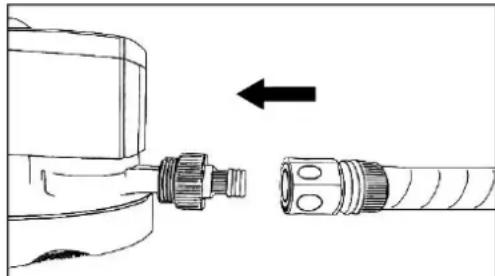

rurowe zadbaj o to, by na pompę nie oddziaływał ciężar, drgania lub napięcia. Przewody rurowe nie powinny być zagięte i wykazywać zmiennych kierunków nachylenia. 5.2. Instalacja przewodu ciśnieniowego Pompa ta jest standardowo wyposażona w adapter węża ogrodowego. Podłączyć wąż ogrodowy do adaptera pompy za pomocą szybkozłączki (rys. 1), aby odprowadzać ścieki z basenu. Pozwala to na łatwy i szybki montaż i demontaż pompy.

Rys. 1 W celu uniknięcia strat przepływu zaleca się stosowanie przewodu tłocznego o co najmniej takiej samej średnicy jak króciec tłoczny pompy. Jako przewód ciśnieniowy należy stosować odpowiedni do tego celu wąż elastyczny, np. dostępny w handlu wąż ogrodowy lub podobny. 5.3. Ustawianie pompy Umieść pompę w najgłębszej części wody na pokrywie basenu. Pompa musi być zainstalowana w pozycji poziomej. Wycelować w otwarty koniec węża ogrodowego w basenie. Podłączyć pompę do obwodu elektrycznego (Rys.2). Ponadto, podczas umieszczania pompy, należy upewnić się, że maksymalna głębokość zanurzenia określona w danych technicznych nie została przekroczona. Podczas późniejszej eksploatacji poziom wody jest następnie redukowany do minimalnego poziomu zasysania (Rys. 3).

6. Podłączenie pompy do sieci elektrycznej

Urządzenie posiada kabel przyłączeniowy z wtyczką sieciową. W celu uniknięcia zagrożeń, zlecaj wymianę kabla przyłączeniowego i wtyczki wyłącznie wykwalifikowanym elektrykom. Nigdy nie przenoś pompy trzymając jej za kabel. Nie ciągnij również nigdy za kabel w celu wyciągnięcia wtyczki sieciowej z gniazdka. Chroń wtyczkę i kabel przyłączeniowy przed działaniem wysokich temperatur, ostrymi brzegami i olejem.

Wartości podane w tabeli „Dane techniczne” muszą być zgodne z dostępnym napięciem sieciowym. Osoba odpowiedzialna za instalację musi zapewnić, by przyłącze elektyczne dysponowało uziemieniem spełniającym normy.

Przyłącze elektryczne musi być wyposażone w wysokoczuły wyłącznik ochronny prądowy: ∆ = 30 mA (niem. norma DIN VDE 0100-739).

Kable przedłużające nie mogą mieć mniejszego przekroju niż przewody w izolacji gumowej o oznaczeniu H05RN-F (3 x 0,75 mm²) zgodnie z VDE. Wtyczka sieciowa i sprzęgi muszą być odporne na spryskanie wodą.

Sprawdź, czy elektryczne połączenia wtykowe nie są narażone na ryzyko zalania.

Bezwzględnie zabrania się chwytania rękoma za otwór pompy, gdy jest podłączona do sieci elektrycznej.

Skontroluj pompę przed każdym użyciem. Dotyczy to zwłaszcza kabla przyłączeniowego i wtyczki. Sprawdź, czy wszystkie śruby są mocno dokręcone i czy wszystkie przyłącza znajdują się w nienagannym stanie. Nie wolno używać uszkodzonej pompy. Należy ją wtedy oddać do specjalistycznego punktu serwisowego. Przed każdym uruchomieniem pompy należy dokładnie sprawdzić, czy ustawiona jest stabilnie i bezpiecznie. W celu uruchomienia urządzenia włóż wtyczkę przewodu zasilającego do gniazda prądu przemiennego o wartości 230V. Gdy poziom wody osiągnie lub przekroczy poziom uruchomienia urządzenia, pompa natychmiast ruszy. W celu zakończenia pracy wyciągnij wtyczkę przewodu zasilającego z gniazda elektrycznego. Pompy elektryczne serii T.I.P. TKX posiadają zintegrowany termiczny bezpiecznik silnika. W przypadku przeciążenia silnik wyłączy się samoczynnie i włączy się ponownie, gdy odzyska odpowiednią temperaturę. Ewentualne przyczyny zakłóceń pracy i wskazówki dotyczące ich usunięcia opisano w ustępie „Konserwacja i pomoc w przypadku zakłóceń pracy”.

8. Konserwacja i pomoc w przypadku zakłóceń pracy

Przed rozpoczęciem prac konserwacyjnych odłącz pompę od zasilania elektrycznego. W przypadku nieodciętego dopływu prądu zachodzi m. in. niebezpieczeństwo niezamierzonego uruchomienia pompy.

Nie odpowiadamy za uszkodzenia spowodowane niefachowymi próbami naprawy urządzenia. Szkody będące następstwem niefachowych prób naprawy pompy powodują wygaśnięcie gwarancji. Zachowanie wymaganych warunków pracy urządzenia i używanie go zgodnie z przeznaczeniem zmniejsza ryzyko ewentualnych zakłóceń pracy oraz przyczynia się do wydłużenia żywotności pompy. Zanieczyszczenia o właściwościach ściernych w pompowanej cieczy (np. piasek) przyspieszają naturalne zużycie części obniżając sprawność pompy. Urządzenie użytkowane we właściwy sposób nie wymaga konserwacji. W razie konieczności zaleca się oczyszczenie części hydraulicznych ze złogów i zanieczyszczeń. Czyszczenie można przeprowadzić za pomocą odwrotnego przepłukania pompy strumieniem wody wprowadzonego wężem przez przyłącze tłoczne pompy. Pompa ta jest dodatkowo wyposażona w matę filtracyjną, która zapobiega zapychaniu się komory pompy i ewentualnemu uszkodzeniu. Wkład filtra powinien być regularnie czyszczony - w zależności od stopnia zanieczyszczenia. Demontaż i wymianę innych części należy powierzać zakładowi produkcyjnemu lub autoryzowanym punktom serwisowym – pozwoli to na wyeliminowanie związanych z tym potencjalnych zagrożeń. W przypadku wystąpienia mrozów zamarzająca woda znajdująca się w pompie może spowodować poważne uszkodzenia, dlatego w przypadku temperatur minusowych należy wyjąć pompę z pompowanej cieczy i całkowicie opróżnić. Pompę należy przechowywać w miejscu suchym i nienarażonym na działanie mrozu. W przypadku wystąpienia zakłóceń pracy sprawdź najpierw, czy nie wynika to z nieprawidłowej obsługi urządzenia lub innej przyczyny niezwiązanej z defektem urządzenia - np. przerwa w dostawie prądu. W poniższym zestawieniu przedstawiono kilka możliwych zakłóceń w pracy urządzenia, ich prawdopodobne przyczyny i wskazówki ich usunięcia. Podane działania zaradcze można przeprowadzać jedynie po odłączeniu urządzenia od źródła prądu. Jeżeli nie uda ci się samemu usunąć zakłócenia, zwróć się o pomoc do punktu serwisowego lub skontaktuj się ze sprzedawcą. Naprawy urządzenia należy powierzać wyłącznie wykwalifikowanemu personelowi. Pamiętaj, że szkody powstałe w wyniku niefachowych prób naprawy urządzenia powodują wygaśnięcie całej gwarancji. Firma nie ponosi w takich przypadkach odpowiedzialności za powstałe szkody. Zakłócenie w pracy Prawdopodobna przyczyna Usunięcie

1. Pompa nie tłoczy cieczy.

2. Włączyło się termiczne zabezpieczenie

3. Silnik jest uszkodzony.

5. Uszkodzenie wyłącznika pływakowego.

1. Sprawdzić urządzeniem zgodnym z GS,

czy jest napięcie (przestrzegać zasad bezpieczeństwa!). Sprawdzić, czy wtyczka jest prawidłowo włożona.

2. Odłącz pompę od sieci elektrycznej.

Poczekaj, aż system ostygnie i usuń przyczynę.

3. Skontaktuj się z punktem serwisowym.

4. Odblokować wirnik.

5. Skontaktuj się z punktem serwisowym.

2. Silnik pracuje, ale pompa nie

1. Zatkane otwory zasysające ciecz.

2. Zatkany przewód tłoczny.

3. Wniknięcie powietrza do obudowy pompy.

4. Przekroczono minimalny poziom

zasysania; ewentualnie złe ustawnie wyłącznika pływakowego, ograniczenie swobody ruchu lub uszkodzenie.

1. Odetkaj pompę lub/i otwory zasysające.

2. Odetkaj pompę lub/i otwory zasysające.

3. Uruchom kilkakrotnie pompę, by pozbyć

się całego powietrza.

4. Pamiętaj, by nie przekroczyć minimalnego

poziomu zasysania; w razie konieczności należy właściwie ustawić wyłącznik pływakowy, ewentualnie umożliwić swobodę jego ruchów; w przypadku uszkodzenia wyłącznika pływakowego skontaktuj się z autoryzowanym punktem serwisowym.

3. Pompa przepompowuje zbyt

1. Patrz punkt. 2.1.

2. Patrz punkt. 2.2.

1. Patrz punkt. 2.1.

2. Patrz punkt. 2.2.

3. Skontaktuj się z punktem serwisowym.

Zakłócenie w pracy Prawdopodobna przyczyna Usunięcie

4. Pompa nie włącza się lub nie

1. Ograniczona swoboda ruchów wyłącznika

2. Uszkodzenie wyłącznika pływakowego.

1. Zapewnij swobodę ruchu wyłącznika

2. Skontaktuj się z punktem serwisowym.

Niniejsze urządzenie wyprodukowano i sprawdzono wg najnowocześniejszych metod. Sprzedawca udziela gwarancję obejmującą jakość materiału i nienaganność wykonania zgodnie z przepisami prawnymi obowiązującymi w kraju zakupu urządzenia. Gwarancja rozpoczyna się w dniu zakupu. Opiera się na następujących warunkach: W okresie obowiązywania gwarancji usunięciu podlegają wszystkie błędy wynikające z wad materiału lub błędów produkcyjnych. Reklamację należy zgłosić natychmiast po stwierdzeniu usterki. Roszczenie gwarancyjne wygasa w przypadku ingerencji przez sprzedawcę lub osoby trzecie. Gwarancja nie obejmuje uszkodzeń spowodowanych niewłaściwym obchodzeniem się z urządzeniem, nieprawidłową obsługą, błędnym ustawieniem i przechowywaniem, niefachową instalacją, siłą wyższą lub pozostałymi zewnętrznymi czynnikami. Gwarancja nie obejmuje części podlegających naturalnemu zużyciu (np. wirnik, uszczelnienia pierścieniem ślizgowym). Wszystkie części wykonano z największą starannością z materiałów wysokiej jakości mając na celu długą żywotność urządzenia. Naturalne zużycie części zależy od sposobu i częstotliwości użytkowania pompy oraz od przeprowadzanych prac konserwacyjnych. Przestrzeganie wskazówek dotyczących instalacji i konserwacji urządzenia podanych w niniejszej instrukcji zasadniczo przyczynia się do wydłużenia żywotności części podlegających naturalnemu zużyciu. W przypadku zgłoszenia reklamacji zastrzegamy sobie prawo do naprawy uszkodzonych części, bądź wymiany części lub całego urządzenia. Wymienione części przechodzą na naszą własność. Wyklucza się roszczenia o wypłacenie odszkodowania, o ile szkoda nie została wyrządzona celowo lub przez rażące niedbalstwo producenta. Gwarancja nie uprawnia do roszczeń innego typu. Podstawę uznania gwarancji stanowi przedłożenie przez kupującego potwierdzenia zakupu. Potwierdzenie gwarancji ważne jest jedynie w kraju, w którym dokonano zakupu urządzenia. Szczególne wskazówki:

1. Jeżeli urządzenie nie będzie prawidłowo działać, sprawdź najpierw, czy powodem tego stanu nie jest błąd w

obsłudze urządzenia lub inna przyczyna niezwiązana z uszkodzeniem urządzenia.

2. Wysyłając lub zanosząc uszkodzone urządzenie do naprawy, dołącz do niego koniecznie następujące

dokumenty: − Dowód zakupu − Opis zaistniałego uszkodzenia (możliwie dokładny opis umożliwi sprawne rozpatrzenie reklamacji).

3. Przed dostarczeniem uszkodzonego urządzenia do naprawy, usuń wszystkie elementy dodane do

oryginalnego urządzenia. Nie ponosimy odpowiedzialności za brak takich elementów po dokonaniu naprawy urządzenia.

10. Zamawianie części zamiennych

Najszybszą, najprostszą i najbardziej korzystną metodą zamawiania części zamiennych jest złożenie zamówienia elektronicznie. Polecamy Państwu również bezpośredni kontakt z naszym biurem obsługi sprzedaży: tel. [phone], e-mail: [e-mail]

W przypadku zgłoszeń reklamacyjnych lub /i napraw pogwarancyjnych prosimy zwracać bezpośrednio do: Dystrybutor: T.I.P. Polska Sp. z o.o. ul. Warszawska 164, 05-082 Latchorzew Polska Tel.: [phone] e-mail: [e-mail] Serwis: PPHU TECH-MIG ul. Faradaya 1, 03-233 Warszawa Polska Tel. [phone] e-mail: [e-mail]

W razie potrzeby aktualną instrukcję obsługi w formie pliku pdf można zamówić wysyłając zapytanie na adres e- mail: [e-mail].

Dotyczy tylko krajów UE Zakaz utylizacji zużytego sprzętu razem z odpadami domowymi! Zgodnie z Dyrektywą Europejską 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego, oraz dostosowaniem jej do prawa krajowego, zużyte urządzenia elektryczne nie mogą być usuwane w formie nieposortowanych odpadów z gospodarstw domowych. Zużyty sprzęt elektryczny należy oddać do odpowiednich bezpłatnych punktów zbiorczych. Informacje w tym zakresie można uzyskać kontaktując się z lokalnym punktem utylizacji odpadów lub przedstawicielami władz lokalnych.
