CoverOne 1500 AUT - Pompa T.I.P. - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa di drenaggio per copertura piscina
Modello	CoverOne 1500 AUT
Marca	T.I.P.
Tensione di alimentazione	230 V ~ / 50 Hz
Potenza assorbita	20 W
Tipo di protezione	IPX8
Raccordo di mandata	26,44 mm (3/4") filettatura maschio
Portata massima	1.300 l/h
Pressione massima	0,16 bar
Altezza di sollevamento massima	1,6 m
Profondità di immersione massima	1 m
Dimensione massima dei solidi pompati	2 mm
Temperatura massima del liquido	35 °C
Numero massimo di avviamenti all'ora	30
Lunghezza del cavo di collegamento	10 m
Tipo di cavo	H05RN-F
Peso netto	1,3 kg
Livello di attivazione	25 mm
Livello di arresto	20 mm
Dimensioni (L x P x A)	17 x 11 x 11 cm
Numero articolo	30441
Funzioni principali	Pompaggio automatico con interruttore a galleggiante, protezione termica integrata
Manutenzione e pulizia	Pulizia regolare del filtro; svuotare prima del gelo; risciacquare con acqua pulita
Sicurezza	Utilizzare con interruttore differenziale ≤ 30 mA; non utilizzare se persone o animali sono in acqua
Pezzi di ricambio e riparabilità	Pezzi disponibili su www.tip-pumpen.de; riparazioni da parte del produttore o service autorizzato
Informazioni generali	Uso privato domestico; non adatto per acqua salata, acque reflue, liquidi infiammabili

Domande frequenti - CoverOne 1500 AUT T.I.P.

Che tipo di liquido può pompare la pompa CoverOne 1500 AUT?

Pompa acqua chiara, pulita o moderatamente sporca con solidi fino a 2 mm. Non utilizzare per acqua salata, acque reflue, liquidi infiammabili o corrosivi.

Qual è l'altezza di sollevamento massima?

L'altezza di sollevamento massima è di 1,6 m (pressione 0,16 bar).

La pompa si avvia automaticamente?

Sì, grazie a un interruttore a galleggiante integrato. Si avvia quando il livello dell'acqua raggiunge 25 mm e si ferma a 20 mm.

Cosa fare se la pompa non pompa acqua?

Controllare l'alimentazione elettrica, lo stato del cavo, che l'interruttore a galleggiante sia libero, e pulire l'orifizio di aspirazione o il filtro. Se il motore è bloccato, rimuovere l'ostruzione.

Quale protezione elettrica è necessaria?

La pompa deve essere collegata tramite un interruttore differenziale (RCD) di 30 mA massimo secondo la normativa DIN VDE 0100-739.

Come mantenere la pompa?

Pulire regolarmente il filtro a cartuccia. In caso di gelo, svuotare completamente la pompa e riporla in un luogo asciutto e al riparo dal gelo.

Qual è la profondità di immersione massima?

La profondità di immersione massima è di 1 m. Non superare questa profondità.

La pompa può essere utilizzata con bambini o animali in acqua?

No, è severamente vietato utilizzare la pompa quando persone o animali si trovano in acqua.

Dove ordinare i pezzi di ricambio?

I pezzi di ricambio possono essere ordinati sul sito www.tip-pumpen.de. Qui troverete anche informazioni dettagliate.

Cosa fare in caso di malfunzionamento persistente?

Contattare il rivenditore o il servizio post-vendita. Prima di inviare l'apparecchio, allegare fattura e una descrizione precisa del guasto.

MANUALE UTENTE CoverOne 1500 AUT T.I.P.

Dichiarazione di conformità CE

La ditta T.I.P. GmbH Technische Industrie Produkte sita in Siemensstr. 17, D-74915 a Waibstadt, dichiara sotto la propria responsabilità, che i prodotti sotto indicati sono costruiti in con-formità con le direttive EU in vigore e loro successive modifiche: 2014/35/EU, 2014/30/EU, 2011/65/EU.

Complimenti per l'acquisto del Suo nuovo prodotto T.I.P.!

Per poter approfittare di tutti i vantaggi tecnici, si prega di leggere attentamente le istruzioni d'uso.

Indice

1. Norme di sicurezza generali.... 1
2. Campo di applicazione.... 2
3. Dati tecnici 2
4. Contenuto della confezione....2
5. Installazione 2
6. Allacciamento elettrico 3
7. Messa in funzione....3
8. Manutenzione e suggerimenti in caso di guasto 4
9. Garanzia 5
10. Ordinazione di pezzi di ricambio 5
11. Assistenza....5

1. Norme di sicurezza generali

Leggere attentamente le istruzioni e prendere pratica con i dispositivi di comando e con l'utilizzo regolamentare del prodotto. Non si risponde di danni provocati dall'inosservanza di avvertenze e disposizioni contenute in tali istruzioni. Danni provocati da un'inosservanza di avvertenze e disposizioni contenute in tali istruzioni non sono coperti da garanzia. Conservare con cura queste istruzioni e consegnarle insieme al macchinario ad un eventuale possessore successivo.

Il presente dispositivo non deve essere utilizzato da persone che non abbiano familiarità con il contenuto delle presenti istruzioni d'uso.

La pompa non deve essere utilizzata da bambini.

La pompa può essere utilizzata da persone con facoltà fisiche, psichiche e mentali ridotte o che manchino di esperienza e/o conoscenze specifiche in merito al suo uso, solo nel caso in cui siano sorvegliate o abbiano ricevuto un'adeguata formazione in merito all'uso del dispositivo e abbiano compreso i pericoli che possono derivarne. I bambini non devono giocare con il dispositivo. Il dispositivo e il suo cavo di collegamento devono essere tenuti lontani da bambini.

La pompa non deve essere utilizzata se sono presenti persone o animali in acqua.

La pompa deve essere alimentata mediante un interruttore differenziale (RCD / interruttore FI) corrente di dispersione misurata non superiore a 30 mA.

Se il cavo di collegamento alla rete del dispositivo risulta danneggiato, deve essere sostituito dal produttore o dal suo servizio clienti o da una persona con qualifica analoga per evitare pericoli.

Si prega di prestare attenzione alle seguenti indicazioni e avvertenze con i seguenti simboli:

Un'inoservanza di questa avvertenza può essere pericolosa e provocare danni a persone e/o cose.

L'inosservanza di tali istruzioni può essere causa di scariche elettriche con possibili danni a cose e/o persone.

Controllare che il macchinario non abbia subito danni durante il trasporto. In caso di danno informare immediatamente il rivenditore - al più tardi entro 8 giorni dalla data d'acquisto.

2. Campo di applicazione

Questo dispositivo della T.I.P. fa parte delle pompe elettriche ad elevata efficienza per il convogliamento di acque pulite o moderatamente sporche, che contengono corpi solidi di dimensioni massime pari a quelle indicate nei dati tecnici.

Questo prodotto è idoneo per uso privato in ambiente domestico e non per utilizzo commerciale/industriale o per uso prolungato a circolazione continua.

La pompa non è adatta al pompaggio di acqua salata, feci, liquidi infiammabili, corrosivi, esplosivi e comunque pericolosi. Il liquido pompato non può superare la temperatura massima indicata nei dati tecnici.

Nella pompa venono impiegati dei lubrificanti che conseguentemente ad un uso improprio o a causa di guasti del macchinario possono contaminare il liquido pompato. I lubrificanti adottati sono biodegradabili e atossici.

3. Dati tecnici

Modello	CoverOne 1500 AUT
Tensione rete/frequenza	230 V~ / 50 Hz
Potenza nominale	20 Watt
Grado di protezione	IPX8
Attacco di mandata	26,44 mm ( 34 "), filettatura esterna
Portata massima (Q _max ) ^1)	1.300 l/h
Pressione massima	0,16 bar
Prevalenza massima (H _max ) ^1)	1,6 m
Massima profondita'd'immersione	1 m
Grandezza massima d'impurità pompabili	2 mm
Temperatura massima del liquido pompato (T _max )	35 °C
Max. numero di accensioni in un'ora	30, regolarmente distribuite
Lunghezza del cavo di collegamento	10 m
Modello del cavo di collegamento	H05RN-F
Peso (netto)	1,3 kg
Livello di accensione	25 mm
Livello di arresto	20 mm
Dimensioni (L x P x H)	17 x 11 x 11 cm
Numero articolo	30441

1) I valori massimi riportati delle prestazioni si riferiscono a piena attività del macchinario.

4. Contenuto della confezione

Nella confezione è incluso:

N. 1 pompa con cavo di alimentazione, N. 1 raccordo e N. 1 manuale d'uso.

Controllare l'integrità della confezione. Ulteriori accessori sono disponibili su richiesta (vedi i capitoli

„Installazione“, e „Ordine pezzi di ricambio“).

Se possibile conservare l'imballaggio fino alla scadenza della garanzia. Smaltire il materiale dell'imballaggio nel rispetto dell'ambiente.

5. Installazione

5.1. Installazione: indicazioni generali

Durante il processo di installazione assicurarsi che il macchinario non sia collegato alla corrente elettrica.

Proteggere dal gelo la pompa e tutti gli attacchi del sistema.

Tutte gli attacchi delle condutture devono essere assolutamente ermetici, poiché eventuali perdite delle condutture compromettono le prestazioni della pompa e possono provocare danni notevoli. Impiegare quindi guarnizioni e materiale isolante di qualità, affinché al termine del montaggio il sistema risulti a perfetta tenuta d'aria.

Evitare di avvitare le parti tra loro con forza eccessiva o forzature che potrebbero provocare danni.

Durante la posa delle condutture di collegamento prestare attenzione che nessun peso, oscillazione o tensione agiscano sulla pompa. Le condutture di collegamento inoltre non devono presentare alcuna piega o inclinazione.

5.2. Installazione della condotta forzata o di mandata

Questa pompa è dotata di serie di un adattatore per flessibili di giardino.

Collegare il flessibile da giardino con un attacco rapido all'adattatore della pompa (Fig. 1), per convogliare all'esterno l'acqua di scarico della piscina. In questo modo è possibile un montaggio e uno smontaggio semplice della pompa.

Per evitare delle perdite di flusso si raccomanda l'impiego di una linea di mandata che disponga come minimo dello stesso diametro del raccordo di mandata della pompa.

Come linea di mandata l'ideale è un tubo flessibile adatto, come ad es. un comune flessibile da giardino o simili.

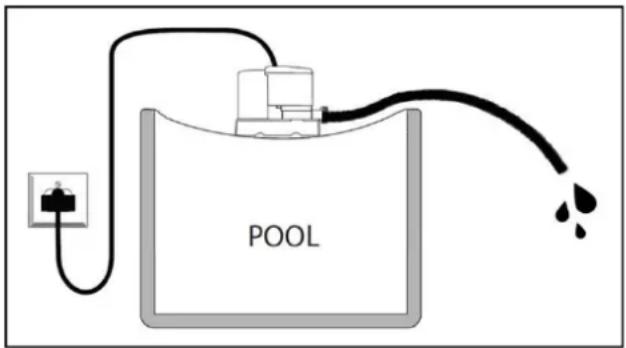

5.3. Posizionamento della pompa

Posizionare la pompa nella zona dove l'acqua è più profonda sulla copertura della piscina. La pompa deve essere installata in posizione orizzontale. Dirigere verso l'esterno l'estremità aperta del flessibile da giardino della piscina. Collegare la pompa al circuito elettrico (Fig.2).

Inoltre durante il posizionamento della pompa occorre assicurarsi di non superare la profondità di immersione massima riportata nei dati tecnici. Durante il funzionamento successivo ridurre poi il livello dell'acqua fino al livello di aspirazione minimo (Fig. 3).

Fig. 2 Fig. 3

6. Allacciamento elettrico

Il macchinario è fornito di un cavo di alimentazione e una presa. Cavo di alimentazione e presa possono essere sostituiti solo da personale qualificato per evitare minacce di pericolo. Non trasportare la pompa per il cavo e non utilizzarla per tirare la spina dalla presa di corrente. Proteggere spina e cavo di alimentazione dal calore, olio, e spigoli vivi.

I valori indicati nei sopraccitati dati tecnici devono essere conformi alla tensione elettrica a disposizione. Il responsabile dell'installazione dovrà accertarsi che l'impianto elettrico sia dotato di un collegamento a terra conforme alle normative vigenti.

L'allacciamento elettrico deve essere dotato di un interruttore differenziale ad alta sensibilità:Δ = 30 mA (DIN VDE 0100-739).

I cavi di prolungamento non devono avere una sezione inferiore ai cavi in gomma di tipo H05RN-F (3 x 0,75 mm²) conformemente a VDE. La spina e gli allacci devono essere protetti da spruzzi d'acqua.

7. Messa in funzione

Assicurarsi che tutti i connettori elettrici non possano mai venire sommersi.

È assolutamente vietato introdurre le mani nell'apertura della pompa quando il macchinario è collegato alla corrente elettrica.

Prima di ogni utilizzo controllare la pompa, in particolare i cavi di alimentazione e le spine. Accertarsi che le viti non siano allentate e che gli tutti attacchi e allacciamenti siano in condizioni perfette. Una pompa danneggiata non deve essere utilizzata. In caso d'guasto la pompa deve essere controllata da personale qualificato.

Al momento di ogni messa in funzione bisogna assolutamente assicurarsi che la pompa sia stata posizionata in modo sicuro e stabile.

Per la messa in funzione inserire la spina in una presa a corrente alternata di 230V. Se il livello dell'acqua raggiunge o supera il livello di accensione, la pompa entra immediatamente in funzione.

A funzione ultimata staccare la spina dalla presa.

Le elettropompe della serie pompe ad intervento automatico T.I.P. TKX dispongono di un dispositivo termico di sicurezza del motore integrato. In caso di sovraccaricamento il motore si spegne automaticamente per ripartire a raffreddamento completato. Le cause possibili e le relative soluzioni sono descritte nel capoverso "Manutenzione e suggerimenti in caso di guasto".

8. Manutenzione e suggerimenti in caso di guasto

Prima di ogni intervento di manutenzione la pompa deve essere staccata dalla rete di corrente elettrica. In caso contrario sussiste - anche - il pericolo di un' involontaria accensione della pompa.

Non si risponde di guasti provocati da tentativi di riparazioni inappropriate, che implicano la cessazione di ogni diritto di garanzia.

L'osservanza delle regole di impiego e dei campi di applicazione valide per questo macchinario riducono il pericolo di possibili guasti e contribuisce ad aumentare la durata del macchinario. Materiali abrasivi nel liquido pompato - come per esempio sabbia - ne accelerano il processo di logoramento e ne riducono le prestazioni.

Con un impiego corretto il macchinario non ha bisogno di manutenzione. Per questo si consiglia la pulizia delle parti idrauliche da depositi e incrostazioni attraverso un risciacquo convogliando acqua pulita con un tubo flessibile attraverso l'attacco di mandata della pompa. Questa pompa è anche dotata di un pad del filtro, che impedisce che lo sporco intasa la camera della pompa e possa danneggiarla. La cartuccia del filtro dovrebbe essere pulita regolarmente in funzione del livello di sporco.

Per evitare danni, gni altro tipo di smontaggio e sostituzione di componenti puo'essere eseguito solo dal produttore o dal servizio clienti autorizzato.

In caso di gelo, la presenza di acqua nella pompa puo'provocare danni notevoli. Per questo motivo in caso di temperature molto basse bisogna togliere la pompa dal liquido da pompare e svuotarla completamente. Porre poi la pompa in un luogo asciutto e protetto dal gelo.

In caso di malfunzionamento accertarsi prima di tutto se la causa deriva da un uso non corretto del macchinario, dalla mancanza di corrente, o da altri fattori che non siano da ricondurre a difetti del macchinario stesso.

Nello schema seguente sono illustrati eventuali malfunzionamenti e guasti del macchinario, le relative cause possibili e i suggerimenti per eliminarle. Ogni intervento indicato deve avvenire soltanto quando la pompa è staccata dalla rete di corrente elettrica. Se non si è in grado di risolvere il problema, si prega di rivolgersi all'assistenza clienti o al rivenditore di fiducia. Riparazioni successive sono da affidare soltanto a personale specializzato. Attenzione! non si risponde in caso di danni provocati da riparazioni inappropriate e in tal caso cessa automaticamente ogni diritto di garanzia.

GUASTO	CAUSE POSSIBILI	RIMOZIONE
1. La pompa non pompa liquido.Il motore non funziona.	1. Mancanza di corrente.2. Attivazione del sistema di protezione termica del motore.3. Il motore è difettoso4. Girante bloccato.5. Interruttore flottante guasto.	1. Con un apparecchio dotato di marchio GS controllare se c'è tensione (osservare le misure di sicurezza!) e se la spina è ben inserita.2. Staccare la pompa dalla rete di corrente elettrica e lasciare raffreddare il sistema. Eliminare il guasto.3. Rivolgersi all'assistenza clienti.4. Liberare il girante dal blocco.5. Rivolgersi all'assistenza clienti.
2. Il motore funziona ma la pompa non convoglia liquido.	1. Aperture di aspirazione intasate.2. Condotta forzata intasata.3. Infiltrazioni d'aria nel corpo pompa.4. Livello minimo di aspirazione non raggiunto; interruttore flottante eventualmente posizionato in modo scorretto, impedito nel movimento o guasto.	1. Eliminare le impurita'.2. Eliminare le impurita'.3. Avviare la pompa piu'volte in modo che tutta l'aria venga spinta fuori.4. Accertarsi che il livello minimo di aspirazione venga raggiunto; posizionare correttamente l'interruttore flottante e assicurarsi della sua liberta'di movimento. In caso di interruttore flottante guasto rivolgersi all'assistenza clienti.
3. La pompa fornisce una quantita ‘d’acqua limitata.	1. Vedi punto 2.1.2. Vedi punto 2.2.3. Girante logoro.	1. Vedi punto 2.1.2. Vedi punto 2.2.3. Rivolgersi all’assistenza clienti.
4. La pompa non si accende o non si spegne.	1. L’interruttore flottante é impedito nella sua libertá di movimento.2. Interruttore flottante guasto.	1. Provvedere alla libertá di movimento dell’interruttore flottante.2. Rivolgersi all’assistenza clienti.

9. Garanzia

Questo macchinario è stato realizzato e controllato con i metodi più moderni. Il venditore garantisce materiali perfetti e rifiniture senza difetti secondo le disposizioni di legge dei Paesi in cui il macchinario è stato acquistato. Il periodo di garanzia inizia con la data d'acquisto alle seguenti condizioni:

Entro il periodo di garanzia ogni difetto da ricondursi ad imperfezioni di materiali o di produzione viene eliminato gratuitamente. Si prega di comunicare i reclami al momento dell'accertamento.

Il diritto di garanzia si annulla al momento di interventi sul macchinario da parte del cliente o di terzi. Danni causati da un uso scorretto, da un posizionamento o custodia inadatti, da attacchi o installazioni impropri, da interventi violenti o da altri fattori influenti esterni non sono coperti dalle nostre prestazioni di garanzia.

Componenti soggetti ad usura come per esempio girante e premistoppa rotativo non sono coperti da garanzia.

Tutti i componenti vengono prodotti con grande cura utilizzando materiali di alta qualità e sono concepiti per una lunga durata nel tempo. L'usura dipende comunque dal modo e intensità di utilizzo e dalla frequenza di manutenzione. L'osservanza delle indicazioni di installazione e manutenzione di queste istruzioni d'uso contribuiscono considerevolmente ad una lunga durata nel tempo delle parti soggette ad usura.

Ci riserviamo, in caso di reclami, di riparare o sostituire i componenti o di sostituire il macchinario. I componenti sostituiti diventano di nostra proprieta'.

I diritti di risarcimento di danni sono esclusi finche'questi non sono da attribuire ad intenzioni o evidente negligenza del produttore.

Ulteriori ricorsi di garanzia non vengono contemplati. Il diritto di garanzia è da dimostrare presentando la ricevuta di acquisto. Questa conferma di garanzia è valida nel paese di acquisto del macchinario.

Indicazioni particolari:

1. Se il macchinario non dovesse più funzionare bene, controllare per prima cosa se la causa é da attribuire ad un uso scorretto e non ad un difetto del macchinario.
2. In caso che il macchinario difettoso debba essere portato o spedito in riparazione allegare quanto segue: - ricevuta di acquisto

descrizione del guasto riscontrato (una descrizione il più precisa possibile facilita una veloce riparazione).

1. Prima di portare o spedire il macchinario in riparazione, si prega di smontare i componenti aggiunti che non appartengono alla situazione originale dello stesso. Non si risponde di eventuale mancata restituzione di tali componenti al momento della riconsegna del macchinario.

10. Ordinazione di pezzi di ricambio

Il modo più facile, veloce ed economico per ordinare pezzi di ricambio e' attraverso internet. Il nostro sito www.tip-pumpen.de dispone di un comodo shop per i pezzi i ricambio che rende possibile l'ordine solo con poche cliccate. Vi vengono inoltre pubblicate vaste informazioni e consigli preziosi riguardo i nostri prodotti e accessori, vi si presentano i nuovi macchinari, tendenze ed innovazioni nell'ambito delle tecniche di pompaggio.

11. Assistenza

In caso di ricorso di garanzia o di guasti, si prega di rivolgersi al rivenditore.

Le istruzioni per l'uso attuali possono essere richieste, se necessario, in formato PDF, inviando un'e-mail a: [e-mail].

Solo per Paesi appartenenti all'Unione Europea:

Non gettare gli apparecchi elettrici tra i rifiuti domestici!

Conformemente alla Direttiva Europea 2012/19/EU (sui rifiuti di apparecchiature elettriche ed elettroniche) e all'attuazione del recepimento delle stessa nel diritto nazionale, gli apparecchi elettrici usati devono essere raccolti separatamente e reimpiegati in modo ecologicamente corretto. Per ulteriori informazioni rivolgersi all'azienda di smaltimento locale.
