Typ produktu	Elektroniczny ciśnieniomierz nadgarstkowy
Marka	Scala
Model	SC 6400
Metoda pomiaru	Oscylometryczna
Zakres pomiaru ciśnienia	20 do 300 mmHg
Zakres pomiaru tętna	40 do 200 uderzeń/min
Dokładność pomiaru ciśnienia statycznego	± 3 mmHg
Dokładność pomiaru tętna	± 5%
Pamięć	85 pomiarów z datą i godziną
Zasilanie	2 baterie alkaliczne LR03 (AAA)
Automatyczne wyłączanie	1 minuta po ostatniej aktywacji
Temperatura pracy	+10°C do +40°C
Temperatura przechowywania	-10°C do +50°C
Waga (bez baterii)	Około 100 g
Obwód nadgarstka (kompatybilny)	135 do 195 mm
Funkcje specjalne	Logika Fuzzy, wskaźnik WHO z kolorowym paskiem
Gwarancja	2 lata
Konserwacja	Czyścić miękką, suchą szmatką. Nie prać mankietu.
Zalecana kalibracja	Co 2 lata
Norma bezpieczeństwa	CE0197, część aplikowana typu BF

Często zadawane pytania - SC 6400 Scala

Jak ustawić datę i godzinę na ciśnieniomierzu SC 6400?

Przytrzymaj przycisk TIME przez 5 sekund. Rok miga, ustaw go za pomocą przycisku O/I START. Ponownie naciśnij TIME, aby przejść do miesiąca, dnia, godziny i minut. Zakończ ostatnim naciśnięciem TIME.

Co zrobić, gdy wyświetlacz pokazuje 'LL Err'?

Ten komunikat oznacza, że mankiet jest za luźny lub przecieka. Prawidłowo załóż mankiet i powtórz pomiar. Jeśli problem nadal występuje, skontaktuj się z obsługą klienta.

Jak usunąć konkretny pomiar z pamięci?

Naciśnij MEMORY, aby wyświetlić pomiar do usunięcia. Następnie przytrzymaj przycisk MARCHE/ARRET przez co najmniej 4 sekundy, aż pojawi się 'dEL' i numer. Zwolnij, a następnie natychmiast naciśnij MARCHE/ARRET, aby potwierdzić usunięcie.

Jakiego rodzaju baterii używać i jak je wymienić?

Używaj wyłącznie baterii alkalicznych LR03 (AAA). Otwórz komorę baterii z boku urządzenia, włóż baterie zgodnie z biegunowością. Wymień baterie, gdy pojawi się symbol zużytych baterii.

Czy ciśnieniomierz jest odpowiedni dla osób z rozrusznikiem serca?

Nie, wyświetlanie tętna nie jest odpowiednie do kontrolowania częstości uderzeń z rozrusznikiem. W przypadku arytmii skonsultuj się z lekarzem przed użyciem.

Jak interpretować kolorowe paski według WHO?

Urządzenie wyświetla kolorowy pasek odpowiadający klasyfikacji WHO: zielony (optymalny), żółty (normalny), pomarańczowy (graniczny), jasnoczerwony (umiarkowane nadciśnienie), ciemnoczerwony (ciężkie nadciśnienie). Wyświetlane są również wartości skurczowe i rozkurczowe.

Co oznacza komunikat 'P Err'?

'P Err' oznacza nieprawidłowe działanie pompy. Proszę skontaktować się z obsługą klienta w celu naprawy.

Jak czyścić ciśnieniomierz i mankiet?

Czyść urządzenie miękką, suchą szmatką. Nigdy nie używaj benzyny ani rozpuszczalników. Do mankietu używaj wilgotnej szmatki z wodą z mydłem. Nie pierz go w pralce.

Jaka jest zalecana procedura pomiaru?

Usiądź spokojnie, lewe ramię ustaw tak, aby urządzenie znajdowało się na wysokości serca. Załóż mankiet na lewy nadgarstek, około 1 cm od dłoni. Naciśnij START. Pozostań nieruchomo i nie mów podczas pomiaru.

Co zrobić, jeśli urządzenie nie włącza się?

Sprawdź, czy baterie są prawidłowo zamontowane i nie są wyczerpane. Wymień je na nowe baterie alkaliczne LR03. Jeśli problem nadal występuje, skontaktuj się z obsługą klienta.

INSTRUKCJA OBSŁUGI SC 6400 Scala

gwarancji na okres dwóch lat. W okresie gwarancji uszkodzone urządzenie zostanie bezpłatnie naprawione.

Gwarancja nie obejmuje szkód, spowodowanych niewłaściwym ochodzeniem się, wypadkami, zużyciem (mankiet).

nieprzestrzeganiem instrukcji obsługi lub zmianami urządzenia, dokonanymi przez osoby trzecie.

Dane techniczne

Proces pomiarowy: oscylomelryczny

Zakres pomiarowy: ciśnienie: 20 do 300mmHg puls: 40 do 200 / min

Dokładność pomiaru: ciśnienie statyczne: ± 3mmHg, puls: ±5% Pamieć wartości pomiarowych: 85 miejsc każda dla ciśnienia

rozkurczowego, ciśnienia

skurczowego, pulsu i daty z godziną

Automatyczne wyłączenie: po upływie ok. 1 minut od

ostatniego nacisnięcia przycisku

Zasilanie: 2 x LR03 (baterie alkaliczne)

Zakres temperatury roboczej: +10°C; +40°C

Zakres temperatury przechowywania: -10°C; +50°C

Masa (bez baterii): ok. 100 g

Długość mankietu: dla obwodów nadgarstka od 135 mm do 195 mm

Zasirzega się możliwość zmian lechnicznych w celu zapewnienia posiępu technicznego.

	Producent
CE0197	Znań CE wymienionej placówki (TUV Rheinland)
EC REP	Przedstawiciel UE
	Zastosowany element typu BF
	Wskaźówki dotyczące utylizacji
	Okres produkcji (miesiącirok)
	Proszę przeczytać instrukcję obsługi
	Chronić przed wilgocia

Importer / Serwls SCALA Electronic GmbH, Ruhlsdorfer Straße 95, 14532 Stahnsdorf, Germany

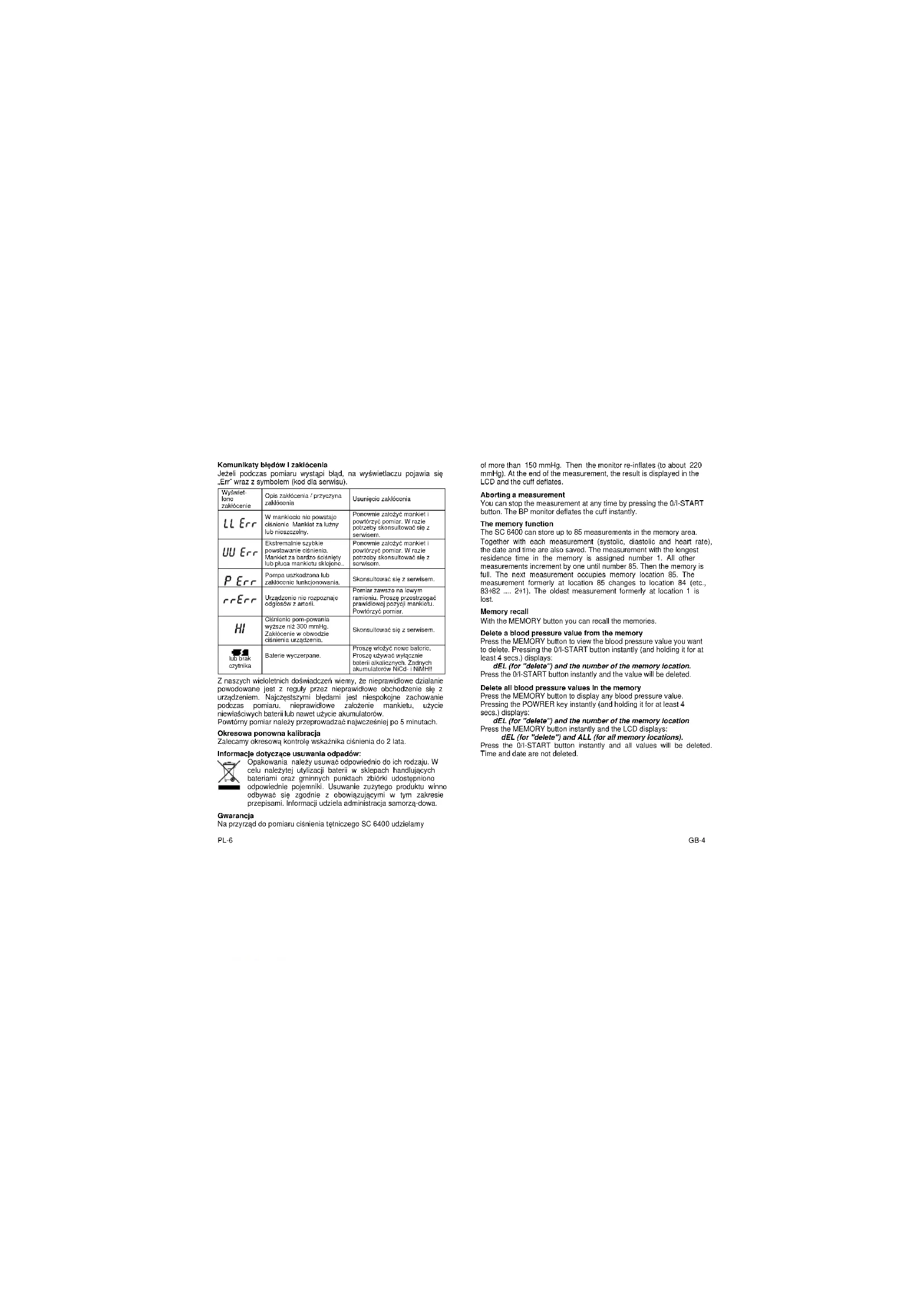

Komunikaty błędów i zakłócenia

Jeżeli podczas pomiaru wystąpi błąd, na wyświetlaczu pojawia się „Err” wraz z symbolem (kod dla serwisu).

Wyświct-łorie zakołaconie	Opis zakłócenia / przyczyna zakłócenia	Usunięcie zakłócenia
LL Err	W markiego nie powstaje ciénionie. Markiet za lużny lub nieszczelny.	Porownio założyć mankiot i powtóżyć pomiar. W razie potrzezy skonsultować się z serwisem.
UU Err	Ekstromalno szyoko powstawane ciénienia. Markiet za bardzo scółenęty lub pułca markieli akjelone.	Porownio założyć mankiot i powtóżyć pomiar. W razie potrzezy skonsultować się z serwisem.
P Err	Pompa uszkodzona lub zakłócenie funkcjonowania.	Skonsultować się z serwisem.
rrErr	Urządzenie nie rozpoznaje odgłośłow z arterii.	Pomiar zawsze na lewynym ramieniu. Proszę przestrzegać prawkłowej provycji markieli. Powtórzyć pomiar.
HI	Ciánienie pom powania wyższe ni 300 mmHg. Zakłócenie w obvodzie ciéniconia urządzenia.	Skonsultować się z serwisem.
lub brak czytnika	Baterie wyczrepane.	Proszę wlotzy nowe batorie. Proszę używać wyłącznie balerii alkalicznych. Zadnych akumulatorów NCd.- i NIHH!

Z naszych wieloletnich doswiadczeń wiemy. że nieprawidłowe działanie powodowane jest z reguły przez nieprawidłowe obchodzenie się z urządzeniem. Najczętszymi błędami jest niespokojne zachowanie podczas pomianu, nieprawidłowe założenie mankielu, użycie niewłaściwych baterii lub nawet użycie akumulatorów.

Powtorny pomiar należy przeprowadzac najwczesniej po 5 minutach.

Okresowa ponowna kalibracja

Zalecamy okresową kontrolę wskaźnika ciśnienia do 2 lata.

Informacje dotyczące usuwania odpadów:

Opakowania należy usuwać odpowiednio do ich rodzaju. W celu należytej utylizacji baterii w sklepach handlujących bateriami oraz gminnych punktach zbiórki udostępniono odpowiednie pojemniki. Usuwanie zużyłego produktu winno odbywać się zgodnie z obowiązującymi w tym zakresie przepisami. Informacji udziela administracja samorzą-dowa.

Gwarancja

Na przyrząd do pomiaru ciśnienia tętniczego SC 6400 udzielamy

Ocena wyników ciśnienia tętniczego krwi według kryteriów WHO

Klasyfikacja	Skurczowe / mmHg	Rozkurczowe / mmHg
Optymalne < 120	< 80
Normalne	< 130	< 85
Wysokie - normalne	130 - 139	65 - 89
Lekkie naciśnienie	140 - 159	90 - 99
Średnio ciężkie naciśnienie	160 - 179	100 - 109
Poważne naciśnienie	≥ 180	≥ 110

Zgodnie z WHO z nadcisnieniem mamy do czynienia przy 140/90 mmH.

Przykład

Wysokie- normalne Średnio ciężkie nadciśnienie

Pielęgnacja i konserwacja

• Unikać ekstremalnych temperatur, wilgoci, pyłu i bezpośredniego napromieniowania słonecznego.
• Mankiet zawiera wrażliwy, hermetyczny balon. Należy unikać jakichkolwiek obciążeń przez skrecanie lub załamywanie.
• Urządzenie należy czyścić miękką, suchą szmatką. Nigdy nie stosować benzyny, rozcieńczalników lub podobnych rozpuszczalników. Plamy z mankietu można ostrożnie usuwać wilgotną sciereczka z roztworem mydła.

Mankletu nie wolno prać!

♥ Nie upuścić urządzenia i nie oddziaływać na niego innego rodzaju przemoca.
♥ Nigdy nie otwierać urządzenia! Inaczej nastąpi utrata kalibracji fabrycznej.

Automatyczne spuszczani powietrza rozpoczyna pomiar. Po ok. 3 sekundach na wyświetlaczu zaczyna migać symbol serca. Jeżeli już w tym momencie rozpoznane zostaną tony Korotkowa, oznacza to skurczowe ciśnienie tętnicze powyżej 150 mmHg. W takim przypadku urządzenie dopompowuje (do ok. 220 mmHg).

Po zakończeniu pomiaru na wyświetlaczu pojawia się wynik, a mankiet jest opróżniany z powietrza.

Przedwczesne przerywanie pomiaru

Pomiar ciśnienia tętniczego można w każdej chwili przarwać przez naciśnięcie przycisku WŁ/WYŁ. Urządzenie nałychmiast odpompowuje wtedy powietrze z mankietu.

Funkcje pamięci

Każdy wynik pomiaru (dśnienie rozkurczowe, ciśnienie skurczowe i puls) jest zapisływany razem z datą i godziną. Najstarszy wynik pomiaru zostaje zapisany na miejscu pamięci o numerze 1. Następne wyniki pomiarów zapisywane są po koleł do 85. Powoduje to zapelnienie pamięci. Następny wynik pomiaru zostaje zapisany w miejscu pamięci o numerze 85. Wynik pomiarowy, będący poprzednio na miejscu pamięci nr 85 przechodzi na miejsce pamięci nr 84 (itd. 83+82 .... 2+1). Najstarszy wynik pomiaru. zapisany pierwotnie na miejscu pamięci nr 1, zostaje skasowany.

Kasowanie zapisane wyniku pomiaru ciśnienia tętniczego

Proszę porzywołać wynik pomiaru cisnienia, który chcemy skasować przyciskiem MEMORY. Natychmiastowe naciśnięcie (przez przynajmniej 4 sekundy!!!) na przycisk POWER powoduje wyświetlienie na czytniku napisu:

dEL (delete = kasowanie) oraz numer miejsca pamięci. Wtedy należy natychmiast nacisnąć przycisk POWER, a wynik zostanie skasowany.

Kasowanie wszystkich zapisanych wyników pomiaru ciśnienia tętniczego

Wyjąć baterie na ok. 5 minut. Pamięć, godzina i data zostają skasowane.

Lub: proszę przywołać dowolny wynik pomiaru ciśnienia tętniczego przyciskiem MEMORY. Natychmiastowe naciśnięcie (przez przynajmniej 4 sekundy!!!) na przycisk POWER powoduje wyświetlenie na czytniku napisu:

dEL (delele = kasowanie) oraz numeru miejsca pamięci. Natychmiast nacinać przycisk MEMORY, a na czytniku wyświetl się napis:

dEL (delete = kasowanie) oraz ALL (wszystkich miejsc pamięci). Natychmiast nacisnąć przycisk WŁ/WYŁ. Wszystkie wyniki zostaną skasowane, data/godzina nie.

Aby ustawić zegar, należy nacisnąć i przytrzymać przycisk TIME przez ok. 5 sekund. Na wyświetlaczu u góry po lewej stronie pojawia się migająca cyfra roku 20XX.

Przez naciskanie przycisku WE/WYE można ustawie rok. Po ustawieniu odpowiedniego roku należy ponownie nacisnąć przycisk TIME. Na wyświetlaczu u góry po lewej stronie miga teraz pierwsza cytra 1. Oznacza una pierwszy miesiąc.

Przez naciskanie przycisku WŁ/WYŁ można ustawić miesiąc.

Po naslepnym naciśnięciu przycisku TIME miga nasłępna cyfra 1. Oznacza ona pierwszy dzień miesiąca.

Przez naciskanie przycisku WŁ/WYŁ, można ustawić dzień. Następne naciśnięcie przycisku TIME pozwala na ustawianie czasu - zaczynają migać godziny. Jak poprzednio ustawienie dokonywane jest za pomocą przycisku WŁ/WYŁ.

Przez naciśnięcie przycisku TIME można przejść dalej do ustawiania minut. Naciskanie przycisku WŁ/WYŁ. pozwala teraz na ustawienie minut. Ostatnie naciśnięcie przycisku TIME kończy ustawianie daty i godziny.

Informacje o pomiarze ciśnienia tętniczego

Aby uzyskać porównywalne wartości, pomiar ciśnienia tętniczego należy rzepro wadzać zawsze w takich samych warunkach, w spokoju, nie pod wpływem alkoholu, nie podczas jedzenia, nie po wysiłku fizycznym lub zdenerwowaniu. Pomiaru należy dokunywać w miarę możliwości w pozycji siedzącej i przy słosta.

Należy pamiętac: Podczas pomiaru przyrząd do pomiaru cismienia tętniczego musi znajdować się na wysokości serca, gdyż inaczej pojawiają się odchylenia wartości pomiarowych.

Pomlar ciśnienia tętniczego

Założyć mankieł na lewy przegub ręki w laki sposób, aby urządzenie przylegało do tętnicy, a górna krawędź urządzenia była oddalona od przegubu o ok. 1 cm.

Mankiel powinien być lekko zaciśnięty.

Naciśnięcie przycisku WŁ.WYŁ. powoduje rozpoczęcie automatycznego pomiaru. Urządzenie pompuje mankiet do ciśnienia ok. 190 mmHg.

Cechy szczególne SC 6400

- Urządzenie wyposażone jest w układ logiczny (Fuzzy-Logic), mierzący cisnienie pompowania. To znaczy, że jeżeli fabrycznie ustawione cisnienie pompowania jest niewystarczające, urządzenie rozpoznaje ten fakt i automatycznie dopompowuje.

- Urządzenie posiada 1 pamięc po 85 miejsc.

- Do każdego pomiaru pokazywana i zapisywana jest data i godzina. - Ocana zmierzonego ciśnienia tęlnicznego dobywa się dodatkowo zgodnie z kryleriami WHO w formie kolorowego wyświetlenia na taśmie

- Jeżeli na wyświetiaczu pojawi się symbol baterii, oznacza to ich wyczerpanie, a urządzenie przestaje działać aż do chwili wymiany baterii.

- Mankiet na przegub ręki nadaje się do obwodów przegubu w zakresie od 135 do 195 mm.

Uruchamlanle przyrządu do pomlaru ciśnienia tętniczego / wymiana baterii

Włożyć dwie dostarczone baterie zgodnie z biegunowością do komory baterii z boku urządzenia. Należy stosować tylko baterie alkaliczne (LR03).

Jeżeli baterie są wyczerpane, u góry po lewej stronie wyświetlacza pojawia się symbol ◆ wyczerpania balerii. Konieczna jest pilna wymiana balerii, gdyż z wyczerpanymi bateriami urządzenie nie dokonuje zadnych pomiarów.

Urządzenie

Indykator WHO Data / godzina 2 x baterie alkaliczne (LR03) Skurczowe Przycisk TIME Rozkurczowe Przycisk MEMORY Puls OI Przycisk WU/WYL. Mankiet

Ustawianie zegara

Po włożeniu obu baterii celowym jest ustawienie zegara. Po każdej wymianie baterii zegar zaczyna mierzyć czas od roku „20XX”, „1/1“ (dla 1. miesiąca i 1. dnia) oraz od godziny „12:00”.

Cyfrowy przyrząd do mierzenia ciśnienia tętniczego SC 6400

do pomiaru na przegubie ręki

Instrukcja obsługi

Wprowadzenie

Dziękujemy za wybranie przyrządu do pomiaru ciśnienia tętniczego SC 6400 firmy SCALA. Aby można było wykorzystać wszystkie możliwości tego urządzenia, należy przed pierwszym uzyciem uważnie przeczytać niriejszą instrukcję obsługi i schować ją do przyszłego korzystania.

Zasady bezpieczeństwa

Za pomocą przyrządu do pomiaru ciśnienia tętniczego SC 6400 można samemu mierzyć ciśnienie krwi, aby w ten sposób regulamie go kontrolować. Nie należy jednak zmieniać leczenia, przepisanego przez lekarza.

Samodzielny pomiar oznacza kontrole, a nie diagnoze lub

leczeniel

Odbienajace od normy wartości należy skonsultować z lekarzem.

W żadnym przypadku nie należy samemu zmieniać dawkowania lekarstw. przepisanego przez lekarza!

Wskaźnik pulsu nie nadaje się do kontroli częstotliwości rozruszników serca. W przypadku występowania zakłóceń akcji serca (arytmii) pomiarów należy dokonywać dopiero po porozumieniu się z lekarzem i kontroli.
