INSTRUKCJA OBSŁUGI SC 6750A Scala

Wskazówki dotyczące utylizacji

Uszkodzone urządzenia lub urządzenia wyłączone z eksploatacji po upływie okresu użytkowania mogą zawierać pozostałości, które mogą stanowić ryzyko dla środowiska. Proszę zutylizować urządzenie w prawidłowy sposób w komunalnym punkcie zbiórki starych urządzeń elektrycznych.

Należy utylizować baterle w specjalny sposób. W punktach sprzedaży baterii oraz w komunalnych punktach zbiórki dostępne są odpowiednie pojemniki do utylizacji baterii.

Dane techniczne

Zakres pomiaru cisnienia: 20 \~ 300 mmHg

Częstotliwość tętna: 40 \~ 200 puls/min.

Dokładność ciśnienia: 3 mmHg

Częstotliwość tętna: ± 5% wartości pomiarowej

oscylometryczna metoda

Metoda pomiaru: oscylometryczna metoda Automatyczne wyłączenie: 150 sekund od ostatniego uruchomieni

przycisków

2 x 50 ustawień
Pamięć: 2 x 50 ustawień
Zasilanie elektryczne 3 x LR03
Żywotność baterii: ok. 250 pomiarów
Wymiary rękawa: 22 - 32 cm
Wymiary urządzenia: 110,6 x 187,3 x 56,3 mm (bez rękawa)
Cieżar: ok. 224 g (zawiera baterie)
Warunki pracy: 5 \~ 40°C, 15 \~ 90%RH
Warunki przechowywania: -20 \~ 50 °C, <93% RH
Stopień ochrony IP: IP22

Zastrzega się możliwość zmian technicznych w celu zapewnienia postępu

technicznego.

EC REP

Dodatkowa kalibracja okresowa

Z reguły nie jest wymągana kontrola dokładności pomiaru urządzenia SC 6750A. W przypadku urządzeń stosowanych w praktyce medycznej aktualne Rozporządzenie dotyczące użytkowania produktów medycznych zaleca kontrolę techniki pomiarowej po 2 latach.

Błędne zgłoszenia i zakłócenia

Poniższa tabela prezentuje możliwe błędy, które mogą wystąpić podczas pomiaru:

Zgłoszenie blę	Opls blęć / przyczyn
LL Er	W mankiecie nie tworzy się ciśnienie. Mankiet jest założony za luźno lub jest nieszczelny.
UU Er	Błąd na skutek ruchu podczas pomiaru.
PEr	Pompa uszkodzona lub błędna funkcja.
rrEr	Urządzenie nie rozpoznaje odglosów z tętnicy.
HI	Ciśnienie pompowania wyższe niż 300 mmHg.Błąd w obwodzie ciśnieniowym urządzenia.
lub brok wyswielacja	Baterie wyczerpane.

Informacje dotyczące gwarancji

Na przytrząd do pomlaru cisłienia tętniczego SC 6750A udzielamy gwarancji na okres dwóch lat. W okresie gwarancji uszkodzone urządzenie zostanie bezpłatnie naprawione. Gwarancja nie obejmuje szkód, spowodowanych niewłaściwym obchodzeniem się, wypadkami, zużyclem (manklet), nieprzestrzeganiem instrukcji obsługi lub zmianami urządzenia, dokonanymi przez osoby trzecie. Gwarancja nie obejmuje: opakowania, baterii i instrukcji obsługi.

1. Za pomocą przycisku USER wybrać pamięć, zawierającą wartości, które mają być wywołane.
2. Za pomocą przycisku MEMORY uruchomić zapisane wartości z pomieci.
3. Następnie wywoływane są wartości począwszy od najwyższego miejsca zaplsu.

Usuwanie zapisanej wartości ciśnienia krwi

Za pomocą przycisku MEMORY wywołać wartość ciśnienia krwi do usunłęcia. Natychmlastowe nacislnęcle (przynajmnmlej 4 sekundyIII) na przycisk WŁ/WYŁ i wyświetlacz pokazuje: dEL (delete = usuń) i numer miejsca zapisu. Natychmiasł nacisnąć przycisk WŁ/WYŁ i wartość zostaje usunłęta.

Usuwanie wszystkich zapisanych wartości ciśnienia krwi

Za pomocą przycisku MEMORY wywołać dowolną wartość ciśnienia krwi. Natychmiastowe naciśnięcie (przynajmniej 4 sekundy!!!) na przycisk WŁ/WYŁ i wyświetlacz pokazuje: DEL (delete = usuń) i numer miejsca zapisu. Natychmiast ponownie nacisnąć przycisk MEMORY i na wyświetlaczu pojawiaja się: DEL (delete = usuń) i ALL (dla wszystkich miejsc zapisu). Natychmiast nacisnąć przycisk WŁ/WYŁ i wszystkie wartości zostają usunięte. Data i godzina zostają zachowane.

Dogład i konserwacja

1. Nie pozwolić aby urządzenie spadło. Nie jest odporne na uderzenia.
2. Nie demontować lub nie modyfikować urządzenia ani mankietu.
3. Nie przekrećać mankletu.
4. Chronić urządzenie przed oddziaływaniem bezpośredniego światła słonecznego, wysoklej temperatury, willgotności, pyłu i silnych zanieczyszczeń.
5. Nie stosować rozcieńczalników, benzyny i innych ostrych środków czyszczących.

6. Nie prać mankietu lub nie zanurzać go w wodzie.

Czyszczenie

1. Stosować ściereczkę nawilżoną wodą lub obojętny środek czyszczący, aby wyczyścić urządzenie. Następnie wytrzeć do sucha.
2. Plamy z mankietu usuwać ostrożnie wilgotną ściereczką i roztworem mydła.

Stopy znajdują się płasko na podłodze. Proszę się odprężyć.

Jeśli nie można przeprowadzić pomiaru na lewym ramieniu, należy skorzystać z prawego.

Wykonywanie pomiaru

1. Nacisnąć na przycisk WŁ/WYŁ i uruchamia się pomiar automatyczny.
   Pomiar można przerwać w każdej chwili naciskając na przycisk WŁ/WYŁ.
2. Po zakonczeniu pomiaru wyswietiane jestcishienie skurczowe, rozkurczowe i tętno.
3. Kolorowy pasek (wskaźnik WHO) w lewej krawędzi wyświetlacza LCD ustala wartość ciśnienia krwi zgodnie z klasyfikacją WHO.

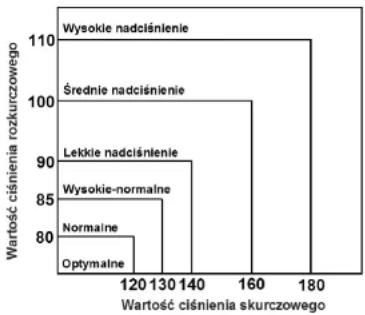

Klasyfikacja	Skurczowe /mmHg	Rozkurczowe /mmHg
Optymalne	< 120	< 80
Normalne	< 130	< 85
Wysokie-normalne	130 - 139	85 - 89
Lekkie nadcisienie	140 - 159	90 - 99
Średnie nadcisienie	160 - 179	100 - 109
Wysokie nadcisienie	≥ 180	≥ 110

Zgodnie z WHO z nadcisnieniem mamy do czynienia przy 140/90 mmH.

1. Nieregułame tętno urządzenie wskazuje za pomocą symbolu " Zaburzenie rytmu serca jest wyświet-lane, gdy czas między dwoma uderzeniami tętna jest 5/3 razy większe niż ustalona średnia wartość tętna i zaburzenie to wystąpi trzykrotnie podczas pomlaru. Jeśli zaburzenia rytmu serca występują częściej, należy skonsultować się z lekarzem.
2. Jeśli po zakończeniu pomiaru na wyświetlaczu LCD pojawi się wskaznik PP, różnica między wartościami ciśnienia skurczowego i rozkurczowego jest większa niż 60 mmHg. Jeśli podwyższone ciśnienie tętnicze występuje często, należy skonsultować się z lekarzem.
   Po wyłączeniu wartości pomiarowe zostają zapisane w wybranej pamięci. Automatyczne wyłączenie może nastąpić po 150 sekundach.

Przygotowanie uruchomienia

Zakładanie baterii

Przed pierwszym uruchomieniem lub gdy urządzenie wskazuje za pomocą symbolu "☐", że baterie są wyczerpane, należy postępować w następujący sposób:

1. Z Dojać pokrywę schowka na baterie i założyć w schowku na baterie trzy baterie alkaliczne (LR03). Podczas zakładanla zwracać uwagę na bleguny baterii. W schowku na baterie są oznaczone bioguny "+" i "". Następnie założyć pokrywie schowka na baterie.
2. Podczas wymiany baterii należy stosować tylko baterie alkaliczne tego samego typu.
3. Gdy pojawi się wskaznik baterii, należy wymienić wszystkie baterie w tym samym czasie na nowe.
4. Wbudowany zegar i zawartość pamięci mogą zostać usunięte podczas wymiany baterii. Należy wtedy ustawić zegar na nowo.

Ustawianie godziny

Przed pierwszym pomiarem należy ustawić godzinę wbudowanego zegara, aby uzyskać czasowe przyporządkowania pomiarów.

1. Gży urządzenie jest wyłączone, nacisnąć i przytrzymać wciśnięty przycisk MEMORY aż na wyświetlaczu pojawi się migający rok. Za pomocą przycisku WŁ/WYŁ można zmienić rok. Naciskając na przycisk MEMORY można przełączyć na kolejne ustawienie.
2. Podobnie ustawia się miesiąc, dzień, godzinę i minuty.
3. Następnie pojawła się "CL". Za pomocą przycisku WE/WYŁ wybrać "on", aby zegar wyświetłaś się cały czas lub "off", aby wyłączyć zegar. Można ustawić 4 godzlny budzenia (AL1 - AL4). Gdy ustawiono jedną godzlnę budzenia, to wyświetla się wskaznik godzlny budzenia (patrz strona 6).
4. Ustawienia zamykają się po naciśnięciu przycisku MEMORY.

Zakładanie mankietu i pozycja pomiaru

1. Upewnić się, czy obszar twojego ramlenła znajduje się w podanym zakresie mankietu.
2. Połączyć mankiet z urządzeniem. W tym celu podłączyć przyłącze węża mankietu do gniazda mankietu po lewej stronie urządzenia (patrz strona 5).
3. Owinąć mankiet na odsłoniętym lewym ramieniu. Możliwy jest pomiar przez cienka odzież.
4. Dolna krawędź mankietu powinna znajdować się na wysokości ok. 2 - 3 cm powyżej łokcia. Mankiet nie powinien przylegać zbyt ciasno.
5. Usiąść prosto przy stole (urządzenie powinno znajdować się na stole).

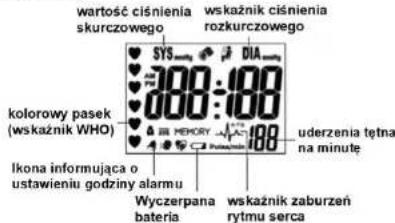

Wyświetlacz LCD

wartość ciśnienia skurczowego WSKAŻNIK ciśnienia rozkurczowego 200:100 SYS DIA kolorowy pasek (wskażnik WHO) uderzenia tętna na minutę Iłkona informująca o ustawieniu godziny alarmu Wyczerpana bateria wskażnik zaburzeń rytmu serca

Objaśnienia do wykorzystanych symboli

SYS	Wartość ciśnienia skunczowego		Przydsk WŁ/WYŁ
DIA	Wartość ciśnienia rozkurczowego	PP	Ciśnienie pułu
	Wskaźnik w przypadku zaburzeń rytnu zarc	∅	Wskaźówki dotyczące utyłączji
	Proszę przoczytało instrukcje ośług		Część zastosowania BF
	Producent	HI	Ciśnionio rękawa > 300 mmHg
EC REP	Przodstawiciel w Europe	P	Proceso pompowania w toku
	Chronic orzed wilgocią	P Er	Uzkożona pompa
CE 0197	Numor wskazanych jednostek	UU Er	Błąd na skutok ruchu podczas pomiaru.
LOT MMYY	Data produkcji (miesiącznik)	LL Er	nio rozpoznano tętna
SN	Numer serjyny	crEr	wartości uznano za niewaznie
	Sybrak REACH Uzładzenie zgodne z europejskim Rozporządzeniem dotyczagym chemikaliów	RoHS conform 2011/05/U	Zgodne z Dyrekływyk UE 2011/85/UE zot. ograniczeń dla substancji niebezpiecznych.

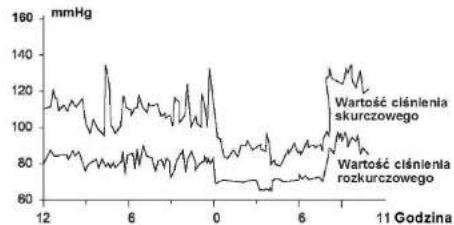

Możliwe wahania ciśnienia krwi w ciągu dnia:

Jak uzyskać niezawodne wartości pomiarowe?

Aby uzyskać niezawodne wartości pomiarowe, proszę przestrzegać nastepuijących zaleceń:

1. Wykonywać pomiary ciśnienia krwi zawsze w tym samym czasie i w tych samych warunkach.
2. Podczas pomiaru unikać spożywaniaposiłków, palenia lub ruchu. Po spożyciu kawy lub alkoholu należy odczekać co najmniej 30 minut, zanim nastąpi pomiar.

Urządzenie

1 - Przycisk MEMORY
2 - Przycisk USER (użytkownik)
3 - Przycisk WŁ/WYŁ
4 - Mankiet naramienny

4 1 2 120 8.7 79 3

Dostawa obejmuje:

urządzenie, mankiet (22 – 32 cm), 3 baterie alkaliczne (LR03), torbę lub skrzynkę do przechowywania i instrukcję obsługi.

O ciśnieniu krwi

Co to jest ciśnienie krwi?

Ciśnienie krwi jest wytwarzane przez siłę płynącej krwi na ścianki tętnic, po tym gdy serce odpompowało krew do układu naczyniowego.

Co to jest ciśnienie skurczowe i rozkurczowe?

Ciśnienie skurczowe to najwyższe ciśnienie przy skurczu serca, a ciśnienie rozkurczowe to ciśnienie, podczas którego serce odpoczywa. Wyznaczanie wartości ciśnienia krwi zostało ustalone w 1999 roku przez WHO (Światowa Organizacja Zdrowia) w następujący sposób:

Co powoduje niskie ciśnienie krwi?

Niskie ciśnienie krwi wywołuje wprawdzie niektóre nieprzyjemne symptomy jak zawroty głowy i / lub oszołomienie, jest jednak lepsze niż wysokie ciśnienie krwi.

Wahania ciśnienia krwi

Ludzkie ciśnienie krwi ulega wahaniom w ciągu dnia (patrz wykres), które są spowodowane przez: jedzenie, kąpiel, uprawianie sportu, palenie, spożywanie alkoholu, stres, napięcie psychiczne, oddychanie, rozmowę, ruch, zmianę temperatury lub wilgotności itd.

1. Aby uzyskać porównywalne wartości należy koniecznie dokonywać pomiaru na tym samym ramieniu (najlepiej na lewym) i w tym samym czasie.
2. Podczas pomiaru należy usiąść wygodnie i prosto przy stole. Łokcie przylegają do stołu, stopy są ustawione obok siebie płasko na podłodze. Podczas pomiaru nie wolno uderzać noga o nogę.
3. Wykonywać pomlar w przyjemnej temperaturze pomieszczenia i spokojnym otoczeniu. Nie ruszać się, nie mówić.
4. Należy pamiętać, że wartości ciśnienia krwi są uzależnione od naturalnych wahan. Przy obclążeniu wartości są najwyższe, podczas snu najniższe.
5. Przed dokonaniem pomiaru za pomocą tego urządzenia w domu należy skonsultować się z lekarzem odnośnie stanu zdrowia i zakresu ciśnienia krwi.
6. Urządzenie wskazuje podczas pomiaru występujące arytmie jak lętnicze lub komorowe przedwczesne skurcze lub migotanie przedsionków.
7. Jeśli podczas pomiaru wystąpią dolegliwości, nacisnąć na przycisk EIN/AUS, aby wyłączyć urządzenie i natychmiast odpowietrzyć mankiet.
8. W przypadku niepełnosprawnych wyklucza się samodzielny pomiar. W przypadku takich osób pomiaru ciśnienia krwi może dokonywać inna pełnosprawna osoba.
9. Ciśnieniomierz stosować wyłącznie w pomieszczeniach. Nie stosować w pobliżu kuchenek mikrofalowych.
10. Urządzenie nie jest wodoszczelne. Zapobiegać przenikaniu płynów.
11. Przed użyciem podczas ciąży należy skonsultować się z lekarzem, w przypadku diagnozy zaburzeń rytmu serca lub miażdżycy.
12. Nie wykonywać żadnych modyfikacji przy urządzeniu lub mankiecie. W przypadku podejrzeń nieprawIdłowego działania nie używać urządzenia.
13. Jeśli urządzenie nie będzie używane przez dłuższy czas, należy wyjąć baterie.

Opis produktu i przeznaczenie

Ciśnieniomierz to urządzenie elektroniczne do nieinwazyjnego samodzielnego pomiaru ludzkiego ciśnienia krwi i częstotliwości tętna u osób dorosłych działające w oparciu o oscylometryczną metodę pomiaru ła odsoniętym lewym ramieniu osoby dorosłej w warunkach domowych i w temperaturze pokojowej.

Osoby niepełnosprawne potrzebują podczas użycia ciśnieniomierza wsparcia innej pełnosprawnej osoby.

Spis treści

Strona

Środki ostrożności 2

Opis produktu i przeznaczenie 3

O ciśnieniu krwi 4

Urządzenie 5

Wyswietlacz LCD 6 Objaśnienia do wykorzystanych symboli 6

Przygotowanie uruchomienia 7

Zakładanie mankietu i pozycja pomiaru 7

Wykonywanie pomiaru 8

Funkcja zapisu 9

Dogląd i konserwacja 9

Czyszczenie 9

Dodatkowa kalibracja okresowa 10

Błędne zgłoszenia i zakłócenia 10 Informacja detyznażna zwarepcji 10

Informacje dotyczące gwarancji 10 Wskazówki dotyczące utylizacji 11

Wskażowki dotyczące dtylnizacji .... 11 Dane techniczne.... 11

Środki ostrożności

WSKAZOWKI OSTRZEGAWCZE:

1. Unikać zbyt wysokiego napompowania mankietu, aby nie powstał

bolesny nacisk.

1. Otworzyć zapieście na rzepy, gdy ciśnienie w rękawle przekroczy 300 mmHg.

2. Ciśnleniomierz trzymać z dala od dzieci, aby zapobiec nadużyciom i wypadkom.

3. Urządzenie nie zastępuje wizyty u lekarza. Lekarz powinien

zdiagnozować chorobę, jej sposób leczenia i wypisać receptę na lekl.

1. Urządzenie nie może spełniac swojej funkcji zgodnie z przeznaczeniem, gdy jest stosowane poza podanymi zakresami temperatury (5°C do 40°C) i wilgotności (15% do 90% wzgl. wilgotności powietrza).

2. Podczas pomiaru unikać spożywaniaposiłków, palenia lub ruchu. Po spożyciu kawy lub alkoholu należy odczekać co najmniej 30 minut, zanim nastąpi pomiar.

3. Na 5 do 10 minut przed pomiarem należy się odprężyc.

4. Między dwoma pomiarami odczekać co najmniej 5 minut.

PL Instrukcja obsługi
