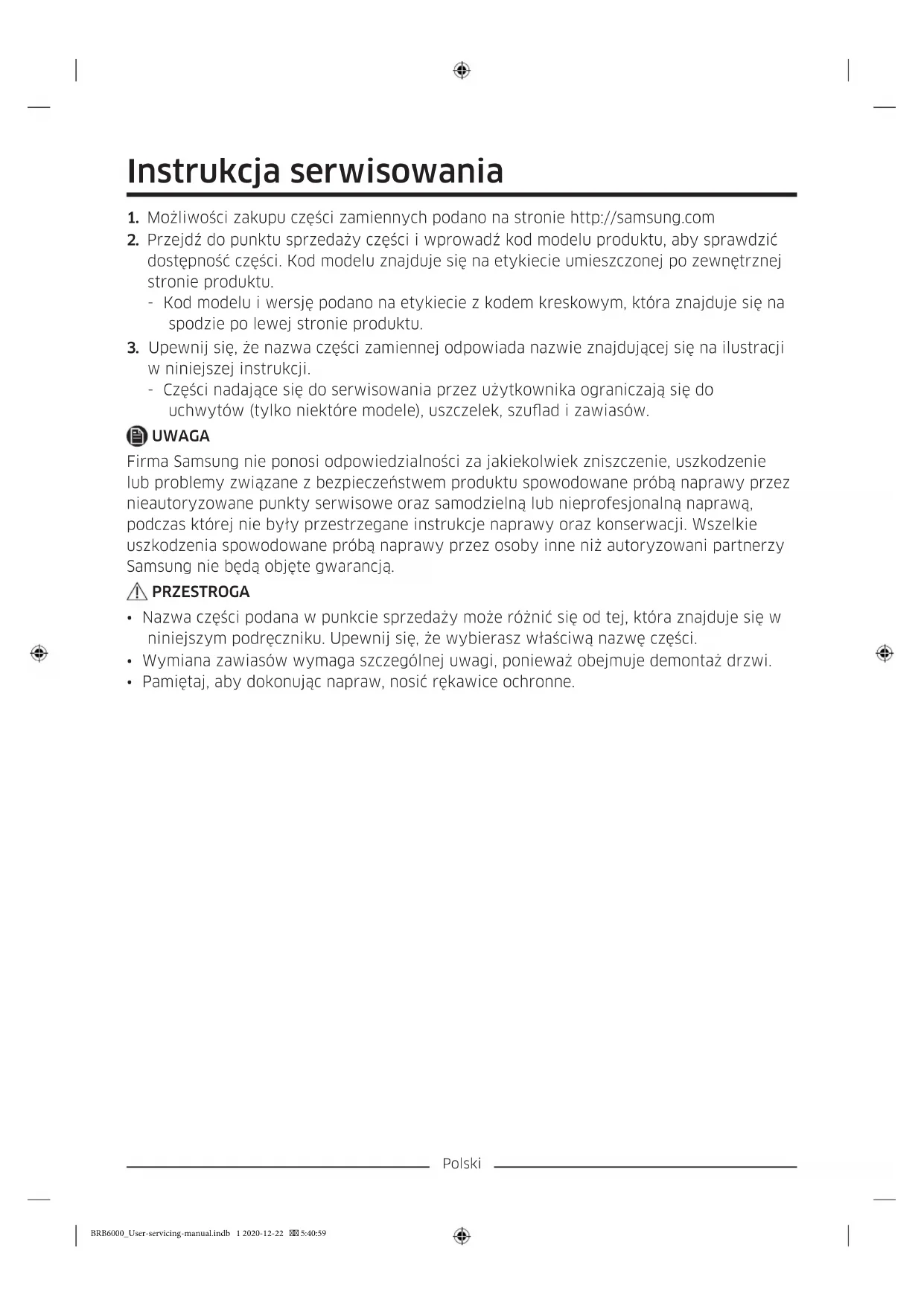

INSTRUKCJA OBSŁUGI BRB26610EWW SAMSUNG

1. Możliwości zakupu części zamiennych podano na stronie http://samsung.com

2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić

dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu. - Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.

3. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji

w niniejszej instrukcji. - Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuad i zawiasów. UWAGA Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją. PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnić się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.

• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.

• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne. BRB6000_User-servicing-manual.indb 1 2020-12-22 5:40:59Polski Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

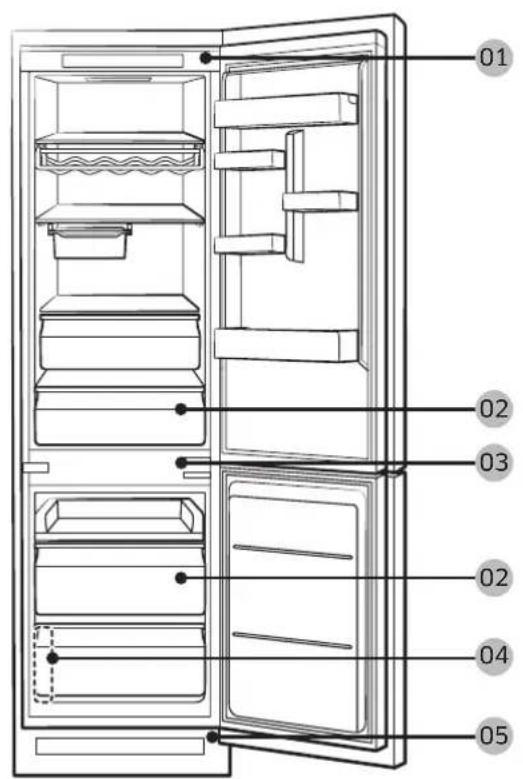

01 Zawias górny 02 Szuada 03 Zawias środkowy 04 Etykieta z kodem kreskowym 05 Zawias dolny BRB6000_User-servicing-manual.indb 2 2020-12-22 5:40:59Polski Wymiana uszczelki PRZESTROGA Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać. Zdejmowanie uszczelki Otwórz drzwi i zdejmij uszczelkę. Wymiana uszczelki Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką i drzwiami nie ma szczeliny. BRB6000_User-servicing-manual.indb 3 2020-12-22 5:40:59Polski Wymiana szuady PRZESTROGA Sprawdź, czy szuada została w trakcie montażu poprawnie wsunięta w prowadnice. Wyjmowanie szuady Lekko podnieś przód szuady, a następnie wysuń ją. Ponowny montaż szuad Ponowny montaż szuad wymaga wykonania instrukcji demontażu w odwrotnej kolejności. Wymiana zawiasów Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi. PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.

• Przed wymianą zawiasów połóż na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniom drzwi po ich położeniu.

• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.

• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.

• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.

• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. OSTRZEŻENIE

• Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.

• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający. BRB6000_User-servicing-manual.indb 4 2020-12-22 5:41:00Polski Wymagane narzędzia (brak w zestawie) Wkrętak krzyżakowy Wkrętak płaski Klucz nasadowy 12 mm

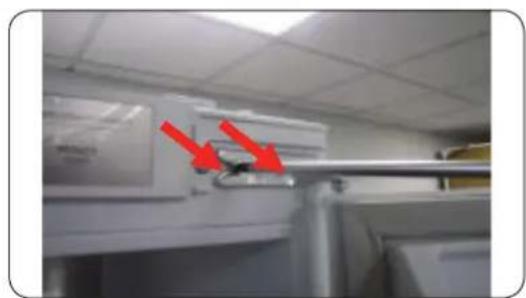

1. Zdejmij osłonę zawiasu górnego.

2. Wykręć 2 wkręty w górnym zawiasie

drzwi górnej komory lodówki.

PRZESTROGA Zaleca się, aby podczas zdejmowania zawiasu druga osoba przytrzymywała drzwi.

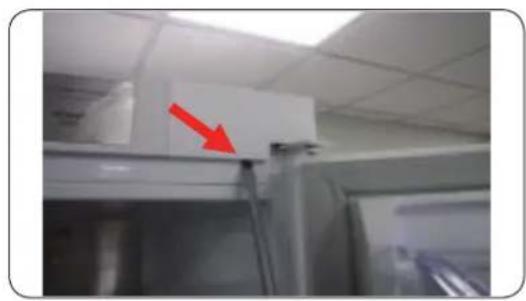

4. Zdejmij osłonę prowadnicy.

PRZESTROGA Uważaj, aby nie porysować powierzchni. BRB6000_User-servicing-manual.indb 5 2020-12-22 5:41:00Polski

5. Po odkręceniu i wyjęciu pięciu

wkrętów zdemontuj ZESPÓŁ ZAWIASU ŚRODKOWEGO (1).

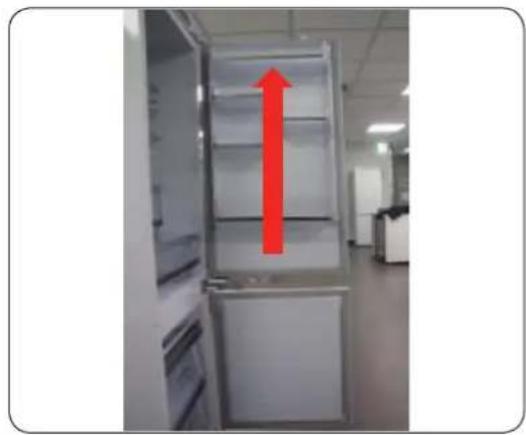

6. Zdejmij drzwi, ostrożnie je unosząc (2).

PRZESTROGA Uważaj, aby nie porysować powierzchni.

7. Za pomocą wkrętaka poluzuj i zdejmij

górny, środkowy i dolny zawias na drzwiach lodówki lub zamrażarki w kierunku strzałki pokazanej na rysunku.

8. Zamocuj ponownie, wykonując instrukcję

demontażu w odwrotnej kolejności po wymianie zawiasu górnego, środkowego i (lub) dolnego. PRZESTROGA

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. BRB6000_User-servicing-manual.indb 6 2020-12-22 5:41:01Čeština Návod k servisním úkonům
