NÁVOD K OBSLUZE BRB26610EWW SAMSUNG

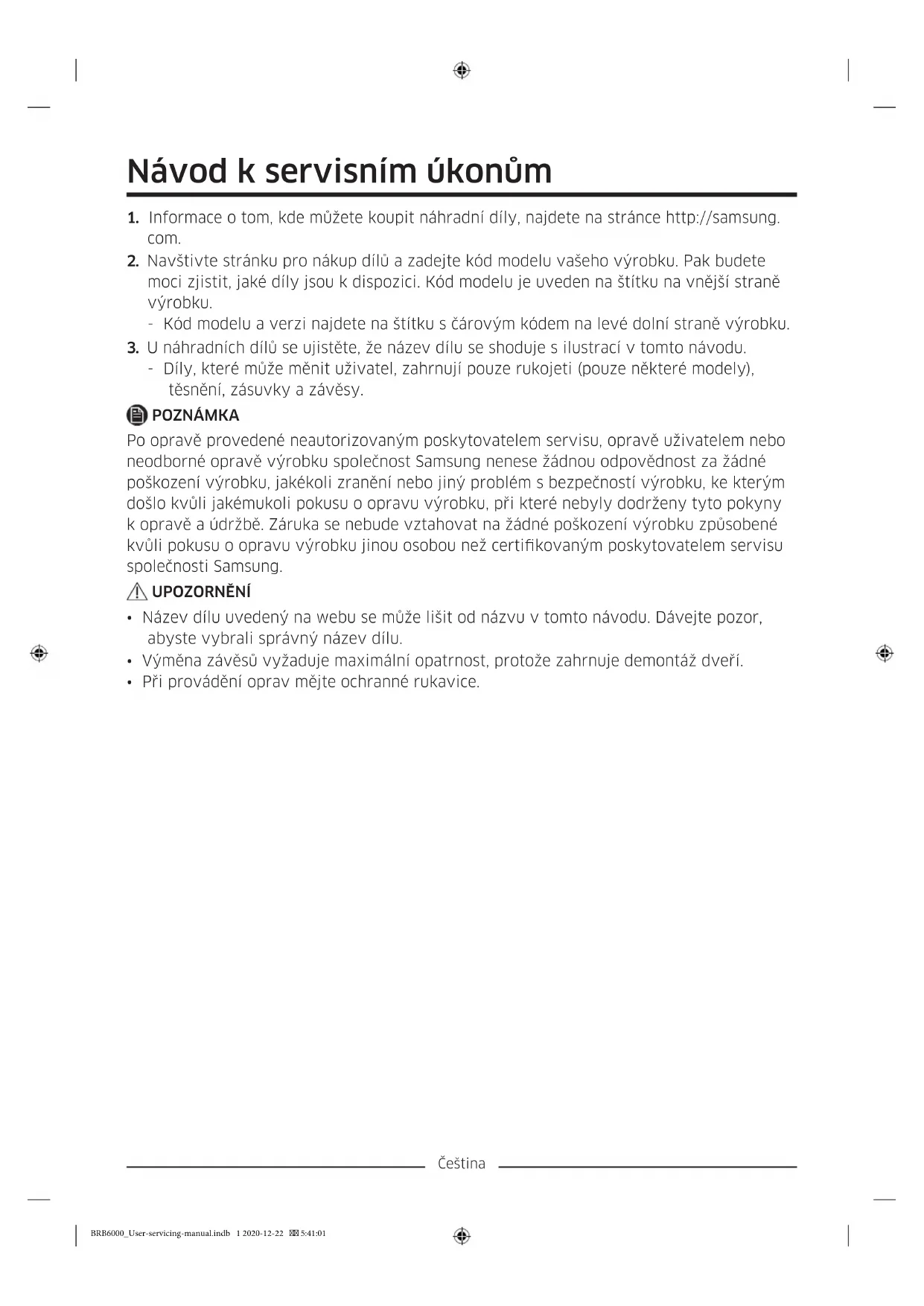

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.

2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete

moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku. - Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.

3. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.

- Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy. POZNÁMKA Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certikovaným poskytovatelem servisu společnosti Samsung. UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.

• Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.

• Při provádění oprav mějte ochranné rukavice. BRB6000_User-servicing-manual.indb 1 2020-12-22 5:41:01Čeština Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

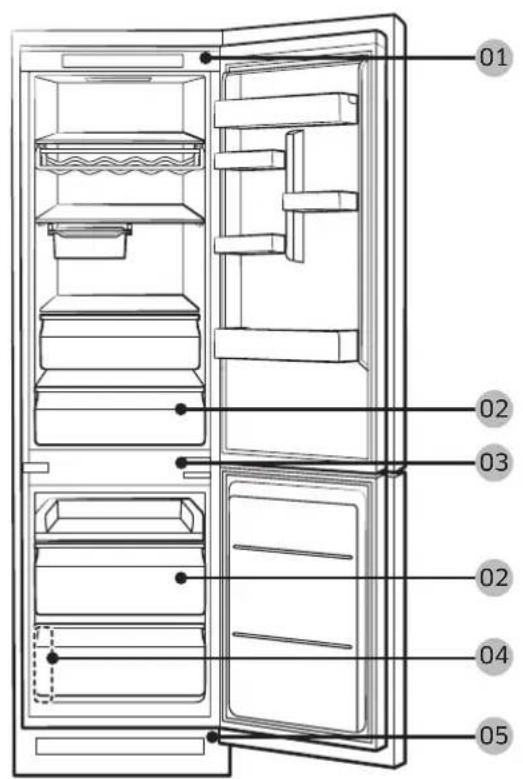

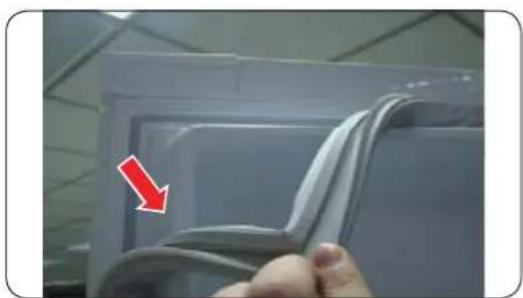

01 Horní závěs 02 Zásuvka 03 Prostřední závěs 04 Štítek s čárovým kódem 05 Spodní závěs BRB6000_User-servicing-manual.indb 2 2020-12-22 5:41:01Čeština Výměna těsnění UPOZORNĚNÍ Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch. Sejmutí těsnění Otevřete dveře a sejměte těsnění ze dveří. Výměna těsnění Nasaďte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera. BRB6000_User-servicing-manual.indb 3 2020-12-22 5:41:01Čeština Výměna zásuvky UPOZORNĚNÍ Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách. Vytažení zásuvky Mírně nadzvedněte přední část zásuvky a vysuňte ji. Zpětné nasazení zásuvek Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí. Výměna závěsu Při výměně závěsů je třeba nejprve demontovat dveře. UPOZORNĚNÍ

• Při demontáži dveří buďte velmi opatrní, protože dveře jsou těžké.

• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.

• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.

• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.

• Ujistěte se, že dřík je k závěsu pevně připojen.

• Zkontrolujte, že je závěs pevně připojen ke skříni.

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.

• Před obrácením směru otvírání dveří odpojte síťový kabel. BRB6000_User-servicing-manual.indb 4 2020-12-22 5:41:01Čeština Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Nástrčkový klíč 12 mm

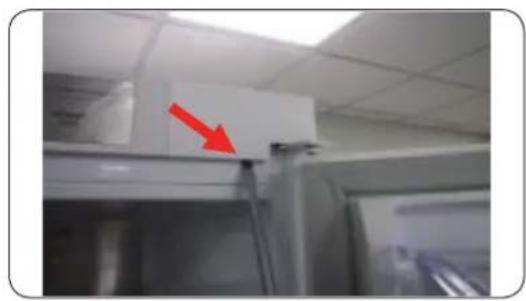

1. Vytáhněte kryt závěsu směrem NAHORU.

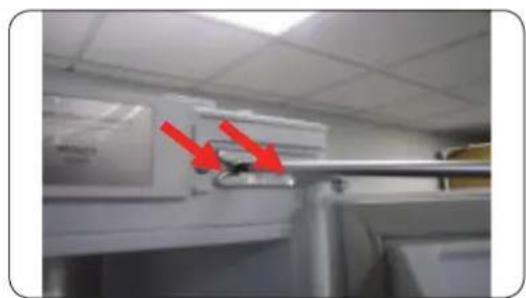

2. Demontujte 2 šrouby v horním závěsu

dveří horního oddílu chladničky.

3. Demontujte závěs.

UPOZORNĚNÍ Doporučujeme vám požádat někoho, aby vám při odstraňování závěsu dveře podržel.

4. Sejměte krytku upevňovací lišty.

UPOZORNĚNÍ Postupujte opatrně, aby nedošlo k poškrábání. BRB6000_User-servicing-manual.indb 5 2020-12-22 5:41:02Čeština

5. Poté, co odšroubujete a vyjmete pět

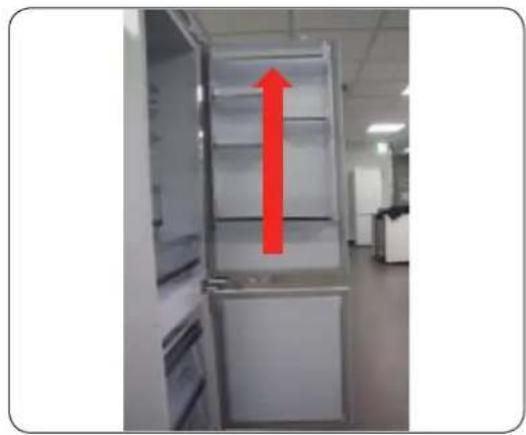

6. Dveře sejměte tak, že je opatrně

nadzvednete (2). UPOZORNĚNÍ Postupujte opatrně, aby nedošlo k poškrábání.

7. Šroubovákem povolte a sejměte horní,

prostřední a spodní závěs na dveřích chladničky nebo mrazničky, a to ve směru šipky, jak je znázorněno.

8. Po výměně horního, prostředního a/nebo

spodního závěsu proveďte opětovnou montáž v opačném pořadí kroků postupu demontáže. UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.
