BRUKSANVISNING BRB26610EWW SAMSUNG

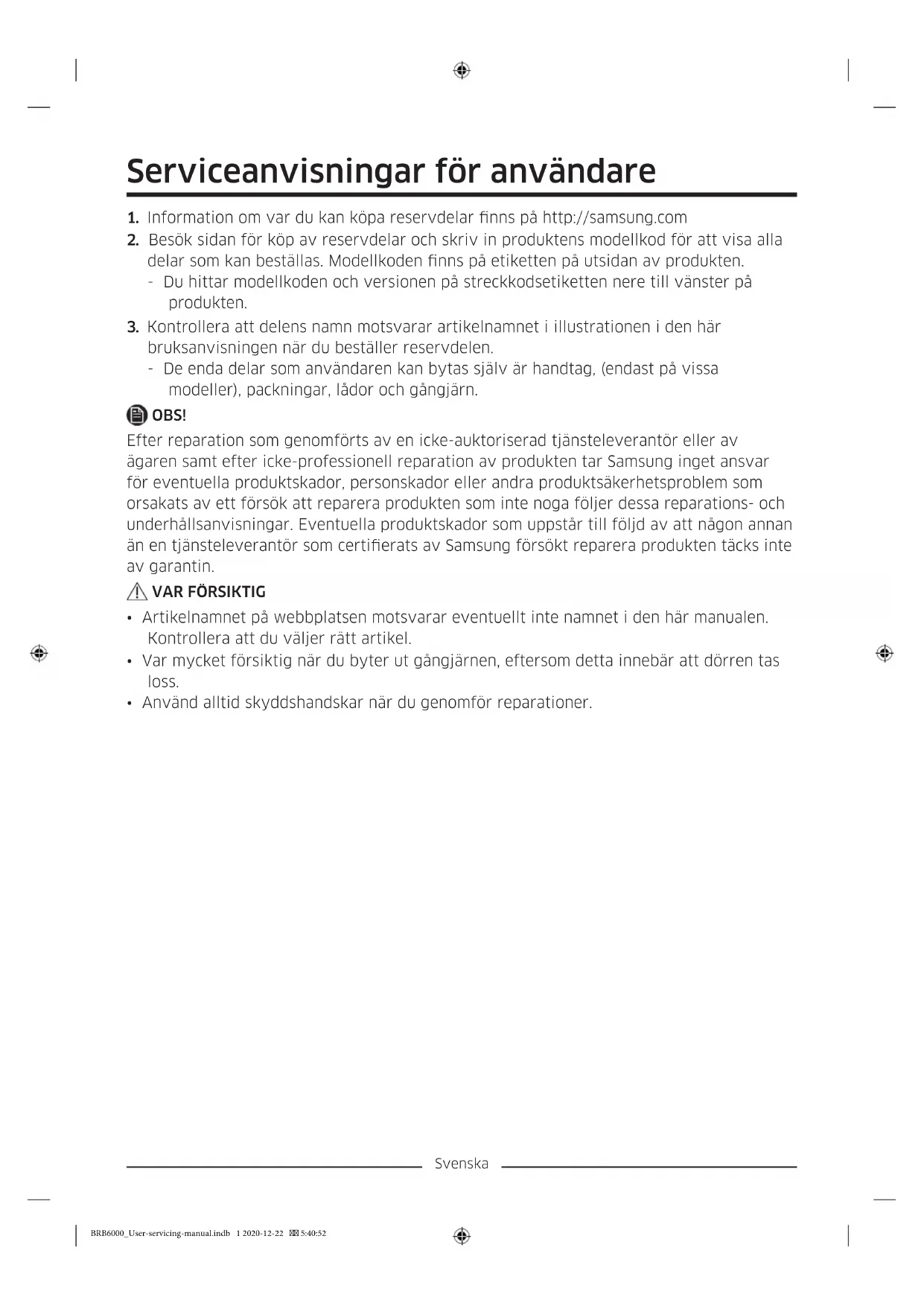

1. Information om var du kan köpa reservdelar nns på http://samsung.com

2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla

delar som kan beställas. Modellkoden nns på etiketten på utsidan av produkten. - Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.

3. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här

bruksanvisningen när du beställer reservdelen. - De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn. OBS! Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certierats av Samsung försökt reparera produkten täcks inte av garantin.

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.

• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.

• Använd alltid skyddshandskar när du genomför reparationer. BRB6000_User-servicing-manual.indb 1 2020-12-22 5:40:52Svenska Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Låda 03 Mittengångjärn 04 Streckkodsetikett 05 Nedre gångjärn BRB6000_User-servicing-manual.indb 2 2020-12-22 5:40:52Svenska Byta ut packningar

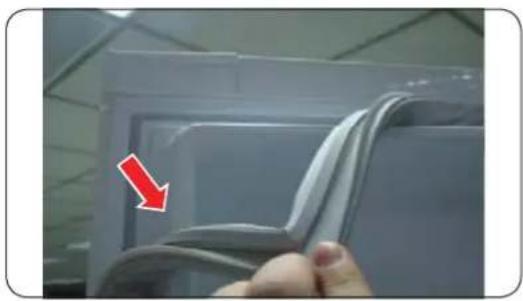

Tryck fast packningen ordentligt. Annars nns det risk för att det läcker kalluft ur kylskåpet. Ta bort packningen Öppna dörren och ta ut packningen ur dörren. Sätta in packningen Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte nns något glapp mellan den nya packningen och dörren. BRB6000_User-servicing-manual.indb 3 2020-12-22 5:40:52Svenska Byta ut lådor

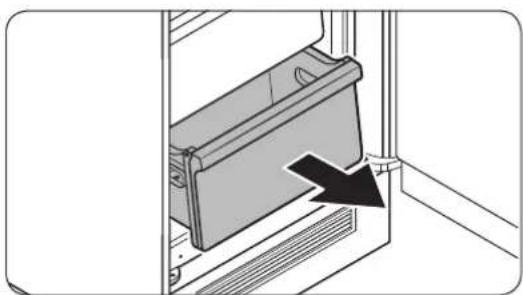

Kontrollera att lådan är helt inskjuten i skenan vid montering. Ta ut lådan Lyft försiktigt upp lådans framsida och dra ut den. Sätta tillbaka lådor Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut. Byta ut gångjärn För att byta ut gångjärnen måste du först ta bort dörren.

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.

• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.

• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller era personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.

• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.

• Se till att gångjärnsaxeln sitter säkert på gångjärnet.

• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. VARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.

• Koppla bort strömsladden innan du vänder dörrarna. BRB6000_User-servicing-manual.indb 4 2020-12-22 5:40:52Svenska Verktyg som behövs (bifogas ej) Phillips-skruvmejsel Spårmejsel 12 mm hylsnyckel

1. Ta bort det övre täckgångjärnet.

2. Ta bort de 2 skruvarna i det övre

gångjärnet på den övre kylskåpsdörren.

3. Ta bort gångjärnet.

Vi rekommenderar att du ber någon hålla dörren medan du tar bort gångjärnet.

4. Ta bort stödskenans skydd.

Var försiktig så att du inte repar något. BRB6000_User-servicing-manual.indb 5 2020-12-22 5:40:53Svenska

5. När du har skruvat ur fem skruvar tar du

6. Ta bort dörren genom att lyfta den

Var försiktig så att du inte repar något.

7. Använd skruvmejseln för att lossa

och ta bort de övre, mittre och nedre gångjärnen på kylskåpets eller frysens dörr i en den riktning som visas.

8. Sätt tillbaka i motsatt ordning från

demonteringen efter byte av övre gångjärn, mittengångjärnet och/eller nedre gångjärn.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. BRB6000_User-servicing-manual.indb 6 2020-12-22 5:40:53Dansk Brugervejledning
