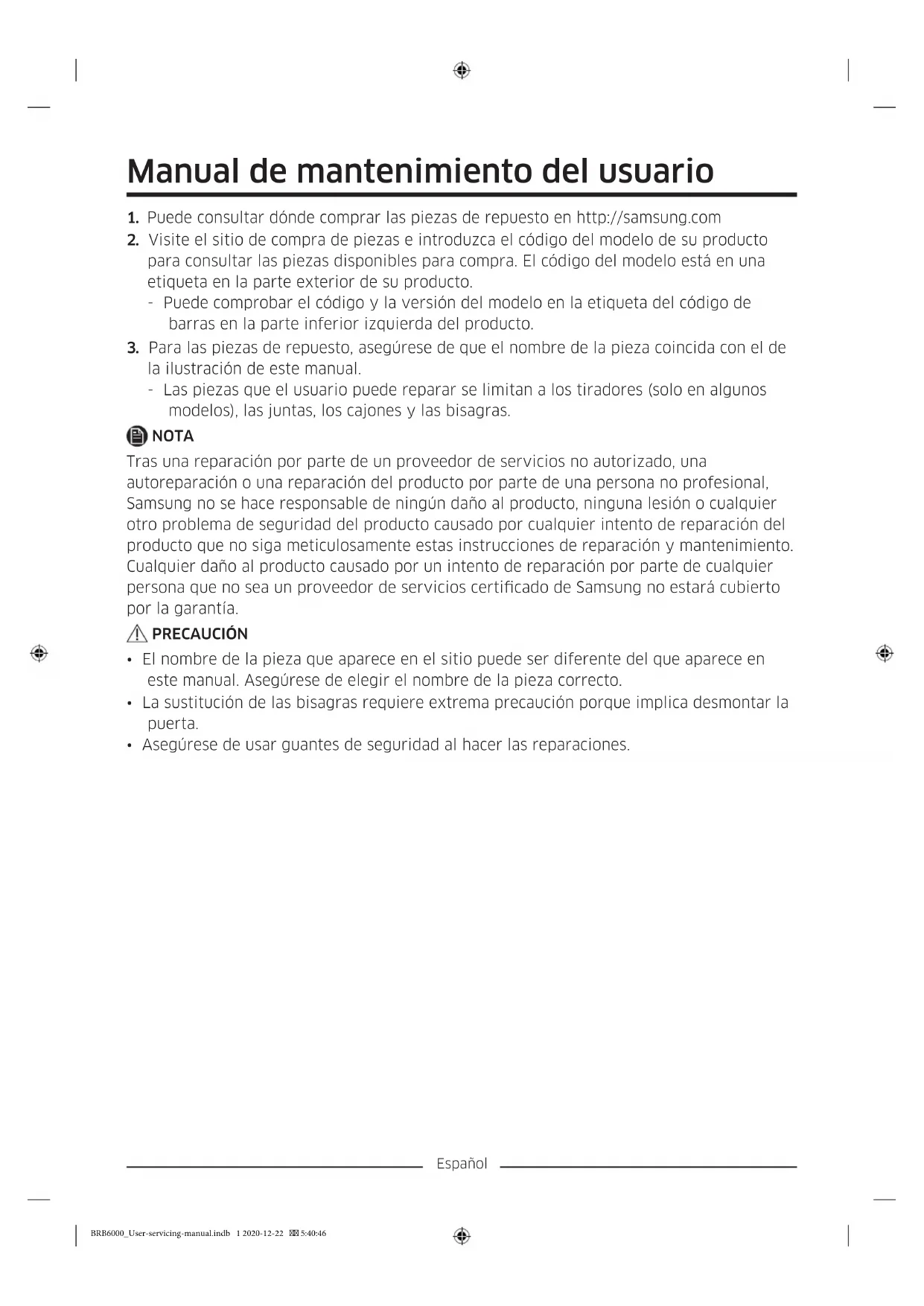

MANUAL DE USUARIO BRB26610EWW SAMSUNG

1. Puede consultar dónde comprar las piezas de repuesto en http://samsung.com

2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto

para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto. - Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.

3. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de

la ilustración de este manual. - Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras. NOTA Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certicado de Samsung no estará cubierto por la garantía. PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.

• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.

• Asegúrese de usar guantes de seguridad al hacer las reparaciones. BRB6000_User-servicing-manual.indb 1 2020-12-22 5:40:46Español La imagen real y las piezas proporcionadas con el frigoríco pueden variar en función del modelo y del país.

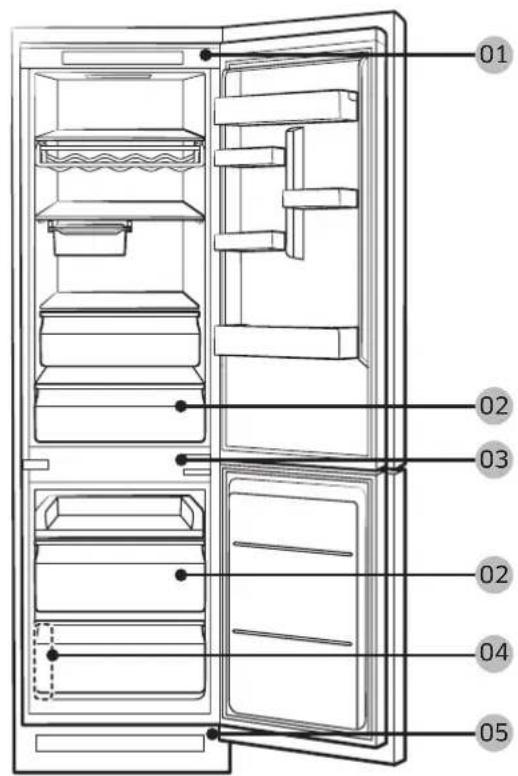

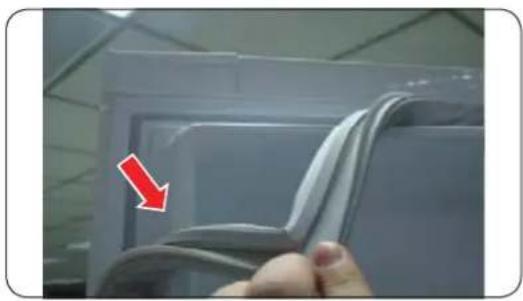

01 Bisagra superior 02 Cajón 03 Bisagra central 04 Etiqueta de código de barras 05 Bisagra inferior BRB6000_User-servicing-manual.indb 2 2020-12-22 5:40:46Español Sustitución de la junta PRECAUCIÓN Asegúrese de que la junta queda rmemente colocada. De lo contrario, el aire frío del frigoríco puede ltrarse. Retirar la junta Abra la puerta y retire la junta de la puerta. Sustituir la junta Ponga una junta nueva en la puerta del frigoríco. Asegúrese de que no haya holguras entre la junta nueva y la puerta. BRB6000_User-servicing-manual.indb 3 2020-12-22 5:40:46Español Sustitución del cajón PRECAUCIÓN Compruebe que el cajón queda insertado correctamente en el riel durante el montaje. Retirar el cajón Levante con cuidado la parte frontal del cajón y deslícelo hacia afuera. Volver a colocar los cajones La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción. Sustitución de la bisagra Para sustituir las bisagras debe quitar primero las puertas. PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.

• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.

• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.

• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.

• Asegúrese de que el eje está rmemente sujeto a la bisagra.

• Compruebe que la bisagra está rmemente sujeta a la carcasa.

• Asegúrese de que los conectores del cable están conectados correctamente.

• Cuando retire la cubierta superior tenga cuidado de no dañar los cables. ADVERTENCIA

• Para inclinar o colocar el frigoríco son necesarias como mínimo 2 personas.

• Desenchufe el cable de alimentación antes de invertir las puertas. BRB6000_User-servicing-manual.indb 4 2020-12-22 5:40:47Español Herramientas necesarias (no suministradas ) Destornillador Phillips Destornillador de punta plana Llave de tubo de 12 mm

1. Retire hacia arriba la bisagra de la

2. Quite los dos tornillos de la bisagra

superior de la puerta superior del compartimento de la nevera.

3. Retire la bisagra.

PRECAUCIÓN Recomendamos que solicite la ayuda de alguien para que le sujete la puerta mientras retira la bisagra.

4. Retire la cubierta del riel de soporte.

PRECAUCIÓN Tenga cuidado de no provocar arañazos. BRB6000_User-servicing-manual.indb 5 2020-12-22 5:40:47Español

5. Después de destornillar y quitar los cinco

6. Retire la puerta levantándola con cuidado

(2). PRECAUCIÓN Tenga cuidado de no provocar arañazos.

7. Utilice el destornillador para aojar y

quitar las bisagras superiores, centrales e inferiores de la puerta del frigoríco o del congelador en la dirección de la echa, según se muestra.

8. Vuelva a montar en el orden inverso al

de desmontaje después de sustituir la bisagra superior, central o inferior. PRECAUCIÓN

• Asegúrese de que los conectores del cable están conectados correctamente.
