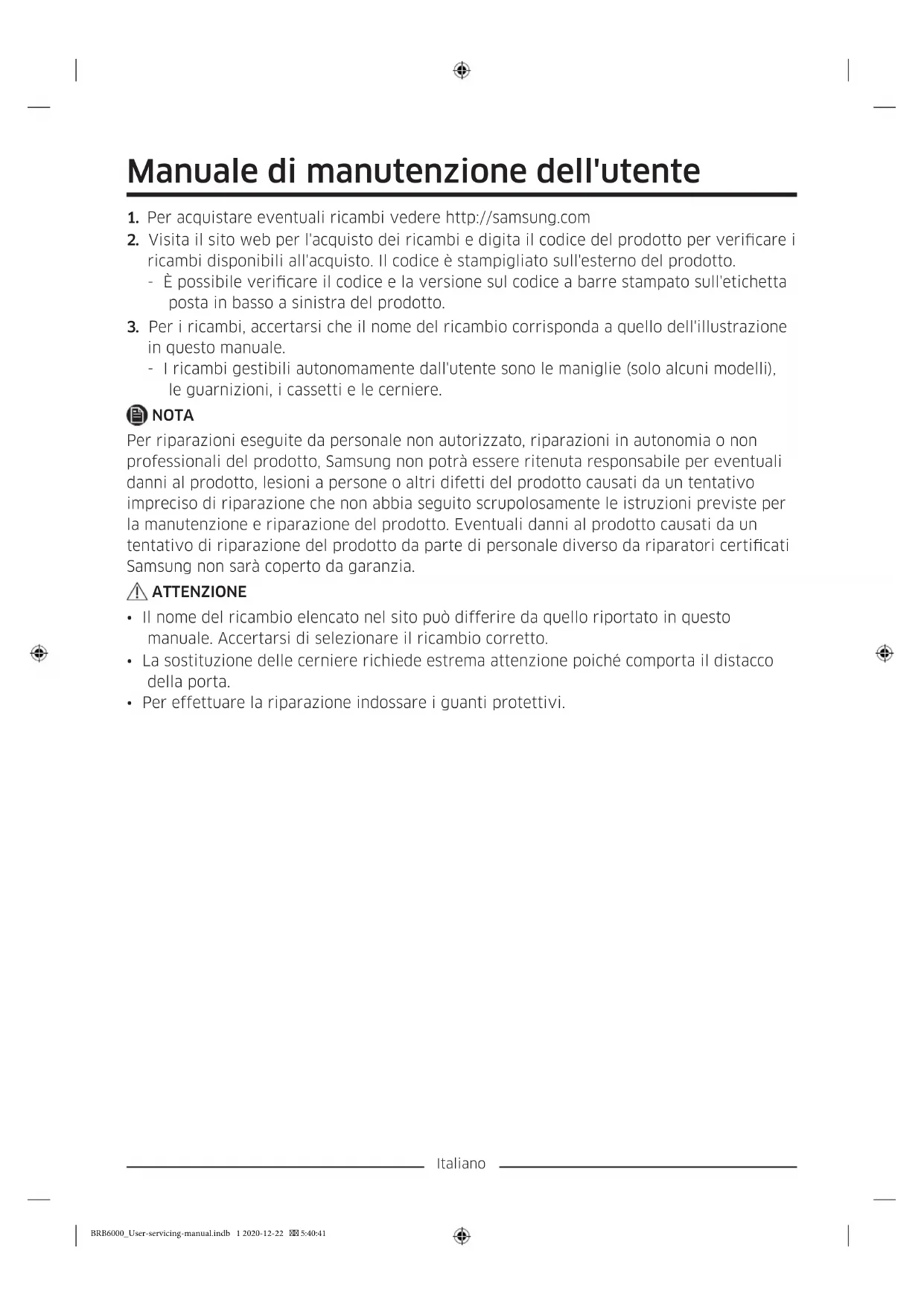

MANUALE UTENTE BRB26610EWW SAMSUNG

1. Per acquistare eventuali ricambi vedere http://samsung.com

2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per vericare i

ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto. - È possibile vericare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione

in questo manuale. - I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere. NOTA Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certicati Samsung non sarà coperto da garanzia. ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.

• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.

• Per effettuare la riparazione indossare i guanti protettivi. BRB6000_User-servicing-manual.indb 1 2020-12-22 5:40:41Italiano Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

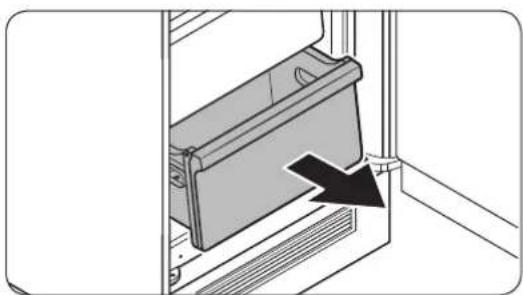

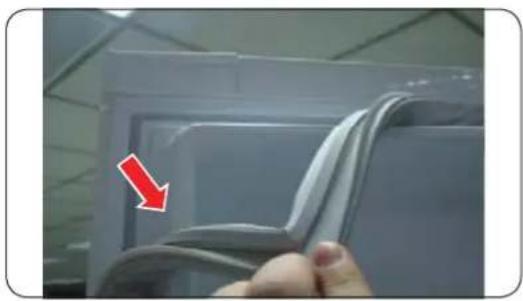

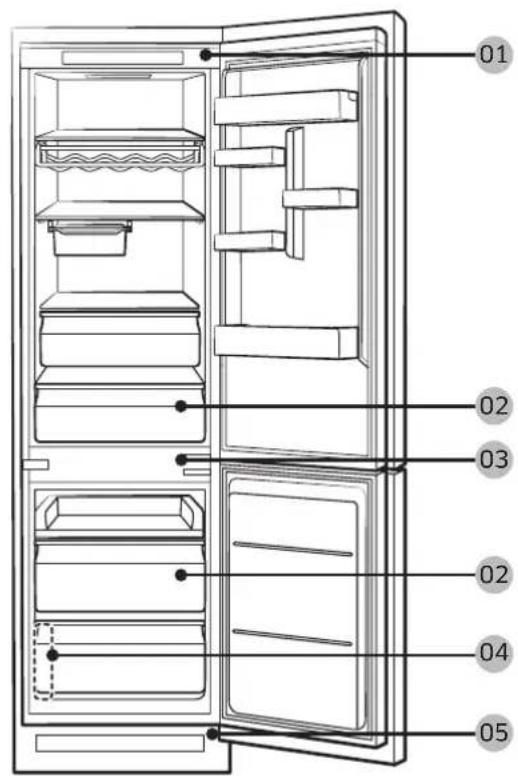

01 Cerniera superiore 02 Cassetto 03 Cerniera centrale 04 Etichetta con codice a barre 05 Cerniera inferiore BRB6000_User-servicing-manual.indb 2 2020-12-22 5:40:41Italiano Sostituzione della guarnizione ATTENZIONE Accertarsi di ssare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda. Per rimuovere la guarnizione Aprire la porta e rimuovere la guarnizione. Sostituire la guarnizione Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra le nuove guarnizioni e la porta. BRB6000_User-servicing-manual.indb 3 2020-12-22 5:40:41Italiano Sostituire un cassetto ATTENZIONE Vericare che il cassetto sia correttamente inserito nella guida durante il montaggio. Per rimuovere il cassetto Sollevare delicatamente la parte anteriore del cassetto ed estrarlo. Per rimontare i cassetti Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione. Sostituzione delle cerniere Per sostituire le cerniere, rimuovere prima la porta. ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.

• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di grafare la porta nell'appoggiarla.

• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.

• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.

• Accertarsi che il perno sia saldamente ssato alla cerniera.

• Vericare che la cerniera sia ssata saldamente all'armadio.

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.

• Scollegare il cavo di alimentazione prima di invertire le porte. BRB6000_User-servicing-manual.indb 4 2020-12-22 5:40:41Italiano Strumenti necessari (non forniti) Cacciavite a croce Cacciavite piatto Chiave a bussola da 12 mm

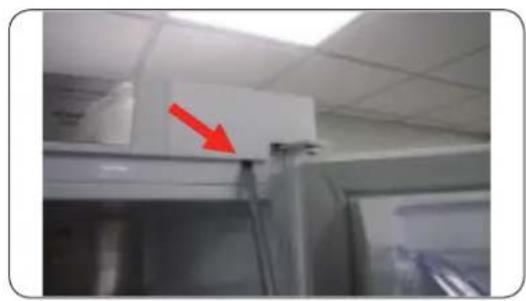

1. Rimuovere il copri cerniera superiore.

2. Rimuovere le 2 viti della cerniera

superiore dello sportello superiore dello scomparto frigorifero.

3. Rimuovere la cerniera.

ATTENZIONE È fortemente raccomandato di chiedere l'ausilio di una seconda persona per trattenere la porta durante la rimozione della cerniera.

4. Rimuovere il coperchio della guida di

5. Una volta svitate e rimosse le cinque viti,

smontare l'assieme della cerniera centrale (1).

6. Rimuovere la porta con attenzione

sollevandola (2). ATTENZIONE Prestare attenzione a non grafarla.

7. Usando un cacciavite allentare e

rimuovere le cerniere superiore, centrale ed inferiore della porta del frigorifero o del freezer nella direzione indicata dalla freccia.

8. Rimontare seguendo l'ordine opposto

dopo aver sostituito le cerniere superiore, centrale ed/o inferiore. ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. BRB6000_User-servicing-manual.indb 6 2020-12-22 5:40:42Deutsch Servicehandbuch für Benutzer
