Typ produktu	Cyfrowy multimetr z Bluetooth
Marka	Laserliner
Model	MultiFinder Pro
Wymiary	67 x 120 x 47 mm
Waga	262 g
Zasilanie	2 baterie AAA 1,5V
Kategorie przepięcia	CAT III 600V, CAT IV 600V
Wyświetlacz	Wyświetlacz LCD 4000 punktów z podświetleniem
Funkcje pomiarowe	Napięcie stałe/przemienne, prąd stały/przemienny, rezystancja, pojemność, częstotliwość, współczynnik wypełnienia, test diod, test ciągłości
Zakresy napięcia stałego	400 mV do 600 V
Zakresy napięcia przemiennego	4 V do 600 V (True RMS)
Zakresy prądu stałego	400 µA do 10 A
Zakresy prądu przemiennego	400 µA do 10 A (True RMS)
Zakresy rezystancji	400 Ω do 40 MΩ
Zakresy pojemności	40 nF do 4000 µF
Zakresy częstotliwości	9,999 Hz do 9,999 kHz
Komunikacja	Bluetooth LE 4.x, zasięg maks. 10 m
Aplikacja mobilna	Dostępna dla smartfona/tabletu
Bezpieczniki	10A/600V i 500mA/600V (szybki)
Kalibracja	Zalecana raz w roku
Konserwacja	Czyścić wilgotną szmatką, nie używać rozpuszczalników. Wyjąć baterie w przypadku dłuższego przechowywania.
Normy	CE, WEEE, kompatybilność elektromagnetyczna (EMC)

Często zadawane pytania - MultiFinder Pro Laserliner

Jak zmierzyć napięcie przemienne za pomocą MultiFinder Pro?

Ustaw przełącznik obrotowy na pozycję V~. Podłącz czarną sondę do gniazda COM, a czerwoną do gniazda V. Podłącz sondy do źródła napięcia. Wyświetlacz pokaże rzeczywistą wartość skuteczną (True RMS).

Co oznacza wyświetlanie 'O.L' na ekranie?

O.L oznacza Over Load (przeciążenie). Oznacza to, że pomiar przekracza wybrany zakres lub obwód jest otwarty (np. dla nieskończonej rezystancji). Sprawdź zakres pomiarowy lub połączenia.

Jak włączyć Bluetooth i połączyć urządzenie ze smartfonem?

Naciśnij i przytrzymaj przycisk 9 (latarka), aby włączyć Bluetooth. Pobierz aplikację Laserliner ze sklepu. Włącz Bluetooth w telefonie i uruchom aplikację. Wybierz MultiFinder Pro z listy wykrytych urządzeń.

Jak wymienić bezpiecznik multimetru?

Odłącz wszystkie sondy pomiarowe. Otwórz komorę baterii z tyłu. Wymień uszkodzony bezpiecznik na identyczny: 10A/600V lub 500mA/600V (szybki). Ostrożnie zamknij obudowę.

Urządzenie nie włącza się, co robić?

Sprawdź baterie: otwórz komorę, wymień zużyte baterie AAA na nowe. Jeśli urządzenie nadal się nie włącza, sprawdź bezpieczniki (patrz poprzednie pytanie). Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jaka jest różnica między CAT III a CAT IV?

CAT III dotyczy instalacji stałych (np. tablica rozdzielcza) do 600V. CAT IV dotyczy źródeł zasilania (np. licznik energii) do 600V. MultiFinder Pro jest certyfikowany dla obu kategorii z odpowiednimi sondami pomiarowymi.

Jak przetestować diodę za pomocą MultiFinder Pro?

Ustaw przełącznik na Ω, a następnie naciśnij dwukrotnie przycisk Mode, aby wybrać test diod. Podłącz czerwoną sondę do anody (+), a czarną do katody (-). Wyświetlacz pokaże napięcie progowe (około 0,6V dla diody krzemowej). Wyświetlenie O.L oznacza polaryzację zaporową lub uszkodzoną diodę.

Jak czyścić i konserwować urządzenie?

Do czyszczenia obudowy używaj lekko wilgotnej szmatki. Nigdy nie używaj rozpuszczalników ani środków ściernych. Wyjmij baterie, jeśli nie używasz urządzenia przez dłuższy czas. Przechowuj urządzenie w suchym i czystym miejscu.

Jaka jest funkcja 'Hold' i jak jej używać?

Funkcja Hold zatrzymuje zmierzoną wartość wyświetlaną na ekranie. Naciśnij przycisk HOLD (10), aby włączyć lub wyłączyć tę funkcję. Przydatne do odczytu pomiaru w trudno dostępnym miejscu.

Jak zmierzyć prąd stały do 10 A?

Ustaw przełącznik na 10A. Podłącz czarną sondę do COM, a czerwoną do gniazda 10A. Wyłącz obwód, włącz multimetr szeregowo, a następnie włącz obwód. Ogranicz pomiar do 30 sekund, aby uniknąć uszkodzenia urządzenia.

INSTRUKCJA OBSŁUGI MultiFinder Pro Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Działanie i zastosowanie

Miernik uniwersalny do pomiaru w ramach kategorii przepięciowej CAT III do maks. 600 V i CAT IV do maks. 600 V. Za pomocą tego przyrządu pomiarowego można mierzyć napięcie i natężenie prądu stałego i przemiennego oraz przeprowadzać testowanie przewodności i badań diody oraz przeprowadzać pomiary rezystancji, pojemności, częstotliwości i współczynnika wypełnienia impulsów w podanym zakresie parametrów.

Symbole

Ostrzeżenie przed niebezpiecznym napięciem elektrycznym: Niezabezpieczone, przewodzące prąd części wewnątrz obudowy mogą stwarzać dla ludzi zagrożenie porażenia prądem.

Uwaga niebezpieczeństwo

Klasa ochrony II: Tester posiada wzmocnioną lub podwójną izolację.

CAT II

Kategoria przepięciowa II: Odbiorniki jednofazowe, które podłączane są do normalnych gniazd wtykowych, np.: urządzenia użytku domowego, przenośnie narzędzia.

CAT III

Kategoria przepięciowa III: Środki zakładowe w instalacjach stałych oraz na przypadki, w których stawiane są szczególne wymogi odnośnie niezawodności i dyspozycyjności środków zakładowych, np. włączniki w instalacjach stałych oraz urządzenia do zastosowania przemysłowego z trwałym podłączeniem do instalacji stałej.

CAT IV

Kategoria przepięciowa IV: Urządzenia przeznaczone do stosowania w złączach instalacji elektrycznej budynku lub w pobliżu złącza, patrząc od głównej rozdzielnicy w kierunku sieci, np. liczniki elektryczne, wyłączniki nadprądowe i urządzenia sterowania okrężnego.

Laserliner

Wskazówki odnośnie bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
• Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
• Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
• Nie należy narażać urządzenia na obciążenia mechaniczne, ekstremalne temperatury oraz silne wibracje.
• Zachować szczególną ostrożność przy napięciach powyżej 24 V/AC rms bądź 60 V/DC. W razie dotknięcia przewodu elektrycznego już w przy tych napięciach zachodzi śmiertelne niebezpieczeństwo porażenia pradem elektrycznym.
• Jeżeli urządzenie pokryte jest wilgocią lub innymi pozostałościami substancji przewodzących prąd, to praca pod napięciem jest zabroniona. Począwszy od napięcia > 24 V/AC rms lub 60 V/DC wilgoć stwarza ryzyko zagrażającego życiu porażenia pradem.
• Przed użyciem oczyścić i osuszyć urządzenie.
• Przy zastosowaniu na zewnątrz należy zwracać uwagę na to, aby urządzenie było stosowane tylko w odpowiednich warunkach atmosferycznych bądź z zastosowaniem środków ochronnych.
• W kategorii przepięciowej III (CAT III) nie może zostać przekroczone napięcie 600 V pomiędzy urządzeniem kontrolnym oraz ziemia.
• W kategorii przepięciowej IV (CAT IV) nie może zostać przekroczone napiecie 600 V pomiędzy urządzeniem kontrolnym oraz ziemia.
• W przypadku stosowania urządzenia razem z akcesoriami pomiarowymi obowiązuje najmniejsza kategoria przepięciowa (CAT), napiecie znamionowe i prąd znamionowy.
• Przed każdym pomiarem upewnić się, że testowany obszar (np. przewód), urządzenie pomiarowe oraz stosowane akcesoria (np. przewód przyłączeniowy) są w nienagannym stanie. Sprawdzić urządzenie na znanym źródle napięcia (np. gniazdo 230 V w celu sprawdzenia napięcia przemiennego lub akumulator samochodowy w celu sprawdzenia napięcia stałego).
• Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie sa zbyt słabe.
• Przed otwarciem pokrywy w celu wymiany baterii lub bezpieczników odłączyć urządzenie od wszystkich źródeł prądu i obwodów pomiarowych. Nie włącać urządzenia z otwartą pokrywa.

• Przestrzegać przepisów bezpieczeństwa lokalnych lub krajowych urzędów dot. prawidłowego korzystania z urządzenia i w razie potrzeby stosować wymagane wyposażenie bezpieczeństwa (np. rękawice dla elektryków).

• Końcówki pomiarowe chwytać wyłącznie za uchwyty. Podczas pomiaru nie wolno dotykać końcówek pomiarowych.

• Zwrócić uwagę na to, aby zawsze dopasować prawidłowe przyłącza i prawidłową pozycję pokrętła do odpowiedniego zakresu pomiarowego dla aktualnie planowanego pomiaru.
• Prac w niebezpiecznej bliskości instalacji elektrycznych nie wykonywać samemu i tylko pod nadzorem odpowiedzialnego, wykwalifikowanego elektryka.
• Przed pomiarem lub testem diod, rezystancji lub stanu naładowania baterii odłączyć obwód elektryczny od napięcia.
• Uważać, aby kondensatory wysokiego napięcia były rozładowane.
• Przy podłączaniu do źródła napięcia w pierwszej kolejności zawsze podłącać czarny przewód pomiarowy, a następnie czerwony. Odłączanie odbywa się w odwrotnej kolejności.
• Używać wyłącznie oryginalnych przewodów pomiarowych. Muszą one być oznakowane prawidłowym zakresem napięcia.

Dodatkowa wskazówka dotycząca stosowania

Podczas prac przy instalacjach elektrycznych przestrzegać reguł bezpieczeństwa technicznego, m.in.: 1. Odłączyć urządzenie od źródła napięcia. 2. Zabezpieczyć przed ponownym włączeniem. 3. Sprawdzić na dwóch biegunach, czy urządzenie znajduje się w stanie beznapięciowym. 4. Uziemić i zewrzeć. 5. Zabezpieczyć i osłonić sąsiednie części znajdujące się pod napięciem.

Wskazówki odnośnie bezpieczeństwa

Postępowanie ze sztucznym promieniowaniem optycznym (niem. rozporządzenie OStrV)

Otwór wyjściowy LED

• Urządzenie pracuje z diodami LED grupy ryzyka RG 0 (grupa wolna, brak ryzyka) zgodnie z obowiązującymi normami dotyczącymi bezpieczeństwa fotobiologicznego (EN 62471:2008-09 i n. / IEC/TR 62471:2006-07 i n.) w aktualnych wersjach.
• Moc promieniowania: Najwyższa długość fali wynosi 456 nm. Średnie luminancje energetyczne znajdują się poniżej wartości granicznych grupy ryzyka RG0.

Laserliner

• Dostępne promieniowanie diod LED nie ma szkodliwego wpływu na ludzkie oko i ludzką skóre, pod warunkiem wykorzystywania urządzenia zgodnie z przeznaczeniem i w rozsądnie przewidywalnych warunkach.
• Nie można całkowicie wykluczyć przejściowych, drażniących działań optycznych (np. oślepienie, zaślepienie, powidoki, upośledzenie dostrzegania barw), w szczególności przy niskiej jasności otoczenia.
• Nie patrzeć celowo przez dłuższy czas bezpośrednio w źródło promieniowania.
• Do zapewnienia przestrzegania wartości granicznych grupy ryzyka RG 0 konserwacja nie jest konieczna.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

• Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą EMC 2014/30/UE, która pokrywa się z dyrektywą RED 2014/53/UE.
• Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem radiowym RF

• Przyrząd pomiarowy wyposażony jest w interfejs radiowy.
• Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej i promieniowania radiowego zgodnie z dyrektywa RED 2014/53/UE.
• Niniejszym firma Umarex GmbH & Co. KG oświadcza, że urządzenie radiowe typu MultiMeter Pocket XP spełnia istotne wymagania i inne postanowienia europejskiej dyrektywy Radio Equipment 2014/53/UE (RED). Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym:

http://laserliner.com/info?an=mumepocxp

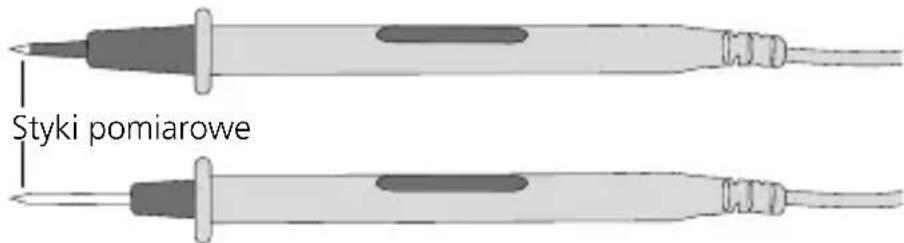

Końcówki pomiarowe

Z osłonką: CAT III do maks. 600 V / CAT IV do maks. 600 V

Bez osłonki: CAT II do maks. 1000 V

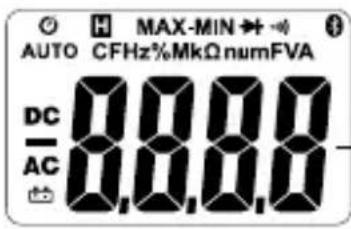

Wyświetlacz wartości pomiarowych

Automatyczne wyłączanie

H Aktualna wartość pomiarowa jest zatrzymywana

MAX Maksymalna wartość

MIN Minimalna wartość

Badanie diod

Badanie przewodności

Bluetooth aktywny

AUTO Automatyczny wybór zakresów

DC Pomiary prądu stałego

AC Pomiary prądu przemiennego

Niski stan baterii

Hz Herc (częstotliwość)

% Procent (współczynnik wypełnienia impulsów)

M Mega (om)

k Kilo (om)

Ω Om (rezystancja)

n Nano (10-9) (pojemność)

Mikro (10-6) (amper, pojemność)

A Amper (natężenie prądu)

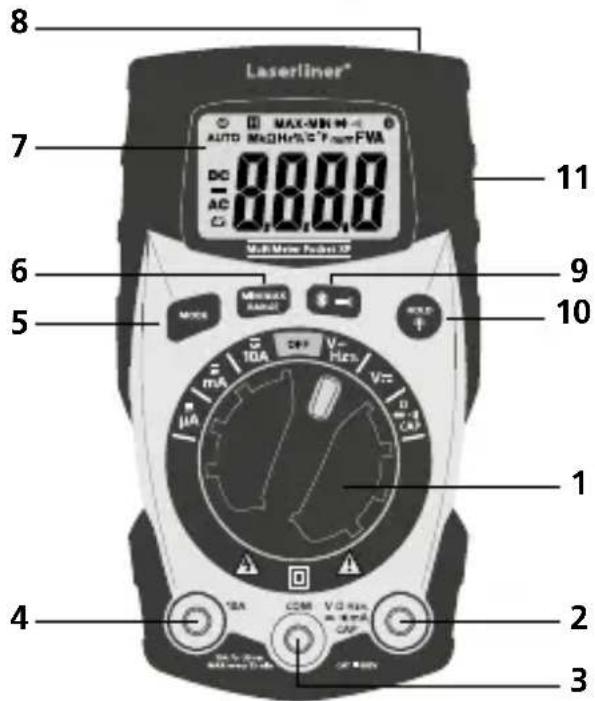

1 Przełącznik obrotowy do ustawiania funkcji pomiarowej

2 Gniazdo wejściowe czerwone (+)

3 Gniazdo COM czarne (-)

4 Gniazdo wejściowe 10 A czerwone (+)

5 Przełączanie funkcji pomiarowej

6 Pomiar min./maks., Ręczny wybór zakresów

7 Wyświetlacz LCD

8 Latarka

9 Włącznik latarki, Wyłącznik Bluetooth

10 Zatrzymanie aktualnej wartości pomiarowej, Wyłącznik podświetlenia LCD

11 Komora baterii na stronie spodniej

Laserliner

Maksymalne wartości graniczne

Funkcja	Maksymalne wartości graniczne
Maks. napięcie wejściowe między danymi zaciskami wejściowymi a uziemieniem:
V AC, V DC	impedancja wejściowa 10 MΩ
V AC, V DC, częstotliwość, stopień wypełnienia	600 V eff
rezystancja, przewodność, pojemność, test diody	250 V eff
maks. prąd wejściowy i zabezpieczenie w zakresie pomiaru prądu:
10A AC/DC	Zabezpieczenie bezzwłoczne 10 A / 600 V eff (czas włączania maks. 30 s co 15 min)
μA AC/DC, mA AC/DC	Zabezpieczenie bezzwłoczne 500 mA / 600 V eff

Funkcja AUTO-OFF

Przyrząd pomiarowy wyłącza się automatycznie po upływie ok. 15 minut nieaktywności, aby oszczędzić baterie. W celu wyłączenia funkcji należy przytrzymać przycisk trybu w czasie włączania.

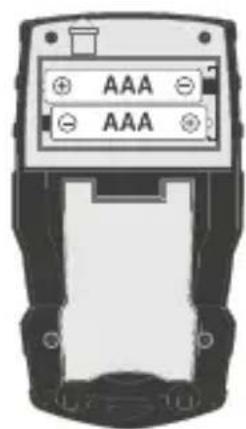

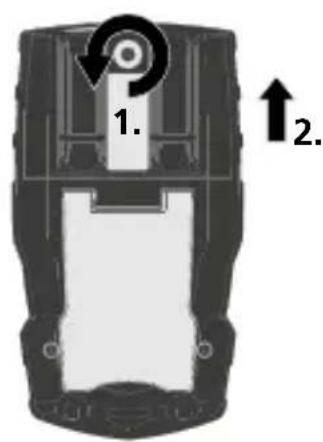

1 Wkładanie baterii

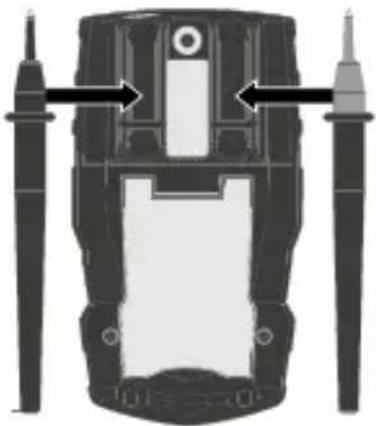

2 Mocowanie końcówek pomiarowych

Podczas nieużywania i transportu zawsze umieszczać końcówki pomiarowe w uchwycie i przykrywać je osłonkami od tyłu przyrządu, aby zapobiec możliwym obrażeniom przez te końcówki.

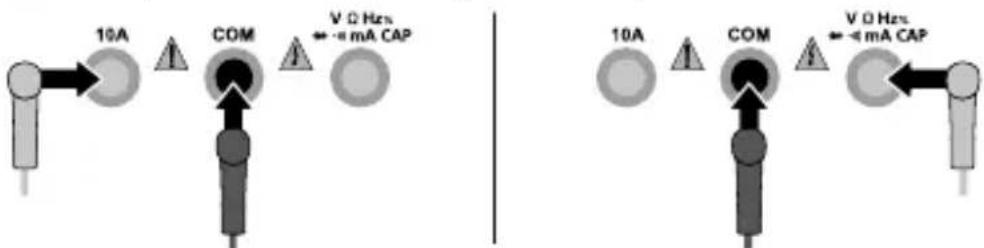

3 Podłączanie końcówek pomiarowych

Czarną końcówkę pomiarową (−) zawsze podłącać do „gniazda COM”. Przy pomiarach natężenia prądu podłączyć czerwoną końcówkę pomiarową (+) do lewego gniazda wejściowego (4).

Przy wszystkich innych pomiarach podłączyć czerwoną końcówkę pomiarową do prawego gniazda wejściowego (2).

Przed każdym pomiarem zwracać uwagę na prawidłowe podłączenie końcówek pomiarowych. Pomiar napięcia przy podłączonym przyłączu prądowym 10 A lub w zakresie mA może spowodować zadziałanie zintegrowanego bezpiecznika i uszkodzenie obwodu pomiarowego.

4 Pomiar natężenia prądu DC/AC

μA mA 10A

W celu pomiaru natężenia prądu ustawić przełącznik obrotowy w pozycji „μA”, „mA” lub „10 A” i przez naciśnięcie przycisku „Mode” wybrać rodzaj napięcia (AC, DC). Zwrócić uwagę na prawidłowe podłączenie końcówek pomiarowych.

μA / mA = prawe gniazdo wejściowe czerwone (+) (2)

10A = gniazdo wejściowe 10 A czerwone (+) (4)

Przed podłączeniem przyrządu pomiarowego wyłączyć obwód elektryczny. Następnie połączyć styki pomiarowe z mierzonym obiektem.

Na wyświetlaczu pojawia się zmierzona wartość oraz biegunowość. Przed odłączeniem przyrządu pomiarowego ponownie wyłączyć obwód elektryczny.

W zakresie prądu do 10 A nie wykonywać pomiaru przez czas dłuższy niż 30 s. Może to doprowadzić do uszkodzenia urządzenia lub końcówek pomiarowych.

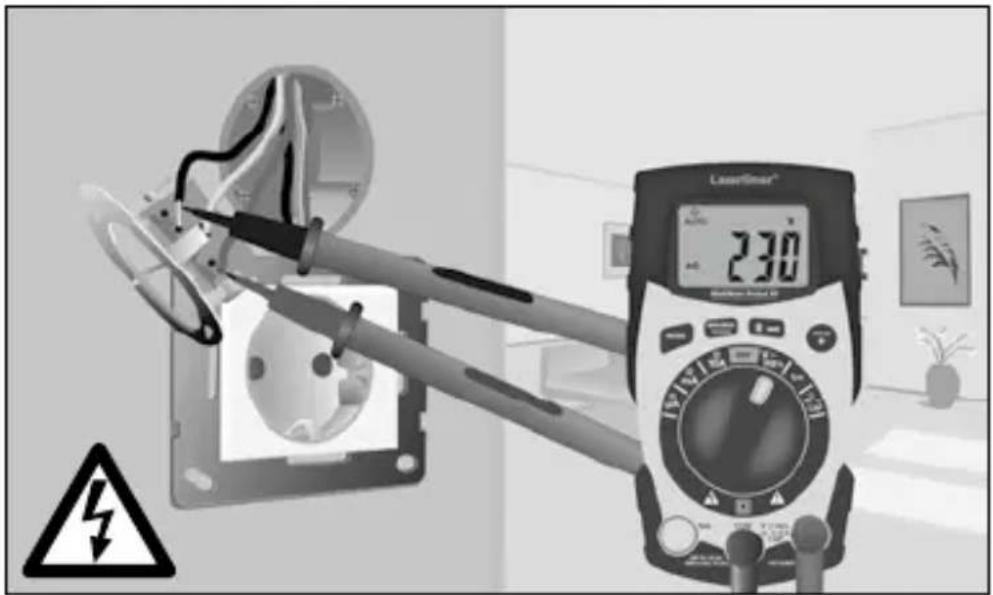

5 Pomiar napięcia AC

V\~

W celu pomiaru napięcia AC ustawić przełącznik obrotowy w pozycji „V\~”. Następnie połączyć styki pomiarowe z mierzonym obiektem. Na wyświetlaczu pojawia się zmierzona wartość oraz biegunowość.

6 Pomiar częstotliwości i współczynnika wypełnienia impulsów

Hz%

W celu pomiaru częstotliwości ustawić pokrętło w pozycji „Hz” / „%” i – poprzez jednokrotne naciśnięcie przycisku „Mode” – włączyć funkcję „Pomiar częstotliwości”. Następnie połączyć styki pomiarowe z mierzonym obiektem. Naciśnięcie przycisku „Mode” przełącza pomiędzy Hz na % współczynnika wypełnienia impulsów.

7 Pomiar napięcia DC

V=

W celu pomiaru napięcia DC ustawić przełącznik obrotowy w pozycji „V=”. Następnie połączyć styki pomiarowe z mierzonym obiektem. Na wyświetlaczu pojawia się zmierzona wartość oraz biegunowość.

8 Pomiar rezystancji

Ω

Do pomiaru rezystancji ustawić przełącznik obrotowy w pozycji „Ω”. Następnie połączyć styki pomiarowe z mierzonym obiektem. Na wyświetlaczu pokazana zostaje zmierzona wartość. Jeżeli zamiast wartości pomiarowej na wyświetlaczu pojawi się „O.L”, to albo przekroczony został zakres pomiarowy, albo obwód pomiarowy nie jest zamknięty bądź jest przerwany. Prawidłowy pomiar rezystorów jest możliwy tylko oddzielnie, dlatego ewentualnie konieczne może być oddzielone tych elementów od pozostałej części obwodu.

!

Przy pomiarze rezystancji punkty pomiarowe muszą być czyste i wolne od oleju, kalafonii lub innych podobnych zanieczyszczeń, gdyż inaczej mogą wystąpić zafałszowane wyniki pomiaru.

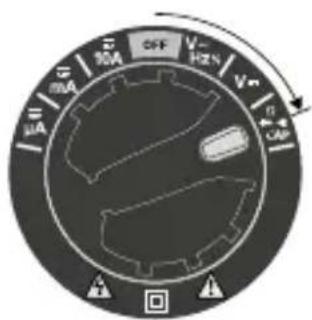

9 Badanie przewodności

-10)

W celu pomiaru przewodności ustawić przełącznik obrotowy w pozycji „Ω” i – przez jednokrotne naciśnięcie przycisku „Mode” – wybrać funkcję „Badanie przewodności”. Następnie połączyć styki pomiarowe z mierzonym obiektem. Jako przewodność uznawana jest wartość pomiarowa < 50 omów, co potwierdza sygnał akustyczny. Jeżeli zamiast wartości pomiarowej na wyświetlaczu pojawi się „O.L”, to albo przekroczony został zakres pomiarowy, albo obwód pomiarowy nie jest zamknięty bądź jest przerwany.

10 Badanie diod

czerwona czarna

Kierunek przewodzenia

W celu przeprowadzenia testu diody ustawić przełącznik obrotowy w pozycji „Ω” i – przez dwukrotne naciśnięcie przycisku „Mode” – wybrać funkcję „Test diody”. Następnie połączyć styki pomiarowe z diodą. Na wyświetlaczu pokazana zostaje zmierzona wartość napięcia w kierunku przewodzenia. Jeżeli zamiast wartości pomiarowej na wyświetlaczu pojawi się „O.L”, to dioda została albo zmierzona w kierunku blokady, albo jest uszkodzona. Zmierzenie wartości 0.0 V oznacza uszkodzenie diody lub występowanie zwarcia.

11 Pomiar pojemności

Do pomiaru pojemności ustawić przełącznik obrotowy w pozycji „CAP” i przez trzykrotne naciśnięcie przycisku „Mode” wybrać funkcję „Pomiar pojemności”. Następnie połączyć styki pomiarowe z mierzonym obiektem. Przy kondensatorach o określonej biegunowości połączyć czerwoną końcówkę pomiarową z biegunem dodatnim.

12 Funkcja MIN/MAKS

Po włączeniu urządzenia pomiarowego funkcja MIN/MAKS jest nieaktywna.

Funkcja MIN/MAKS jest niedostępna w zakresach częstotliwości, stopnia wypełnienia, rezystancji, przewodności, testu diody i pojemności.

13.1 Autorange

Po łączeniu przyrządu pomiarowego automatycznie aktywowana funkcja Autorange (automatyczne przełączanie zakresów). Spośród odpowiednich funkcji pomiarowych wyszukuje ona najlepszy zakres pomiarowy do danego pomiaru.

13.2 Zakres ręczny

Funkcja automatycznego przełączania zakresów jest możliwa tylko przy pomiarze napięcia, natężenia prądu i rezystancji.

Laserliner

14 Latarka

Latarka jest wyłączana i włączana przez naciśnięcie przycisku 9.

15 Uaktywnianie/dezaktywowanie Bluetooth

Funkcja Bluetooth jest uaktywniana i dezaktywowana przez naciśnięcie przycisku 9.

16 Funkcja Hold

Funkcja Hold pozwala zatrzymać aktualną wartość pomiarową na wyświetlaczu. Naciskanie przycisku „HOLD” (10) włącza lub wyłącza tę funkcję.

17 LCD-Backlight

18 Wymienianie bezpiecznika

Przed wymianą bezpiecznika odłączyć końcówki pomiarowe od wszystkich źródeł zasilania, a następnie od urządzenia.

Otworzyć obudowę i zastąpić bezpiecznik identycznym nowym bezpiecznikiem (10A / 600V lub 500mA / 600V). Zamknąć obudowę i starannie ją skręcić.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Kalibracja

Przyrząd pomiarowy napięcia musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności wyników pomiarów. Zalecamy przeprowadzać kalibrację raz na rok.

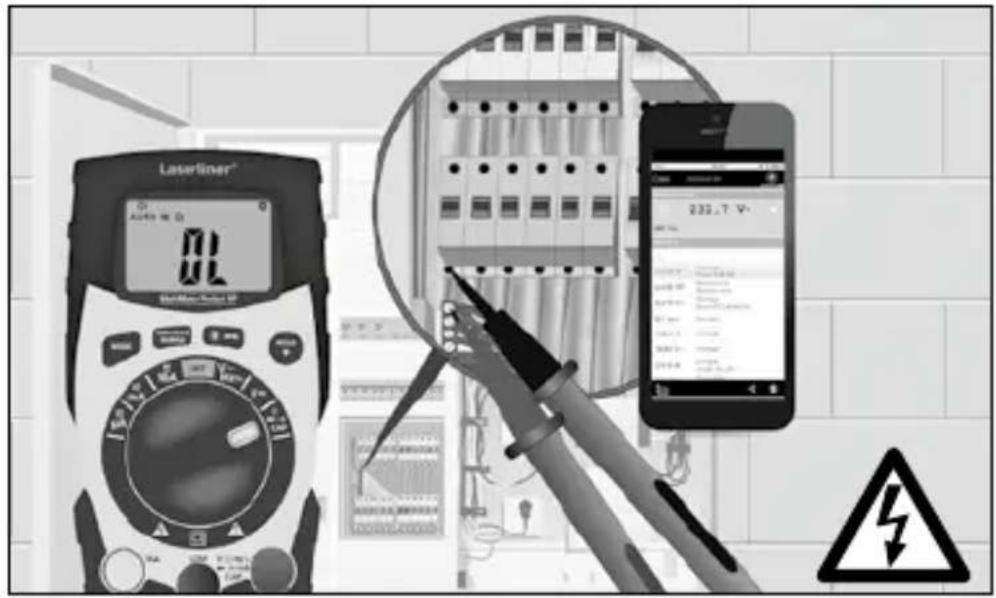

Transmisja danych

Urządzenie dysponuje funkcją Bluetooth®*, która umożliwia transmisję danych drogą radiową do mobilnych urządzeń końcowych z interfejsem Bluetooth®* (np. smartfon, tablet).

Wymagania systemowe dla połączenia Bluetooth®* znaleźć można na stronie http://laserliner.com/info?an=ble

Urządzenie połączyć się może za pomocą Bluetooth®* z urządzeniami końcowymi kompatybilnymi z Bluetooth 4.0.

Zasięg ustalony jest na odległości maksymalnie 10 m od urządzenia końcowego i zależy w dużym stopniu od warunków otoczenia, jak np. grubości i materiału ścian, źródeł zakłóceń radiowych oraz właściwości nadawczych / odbiorczych urządzenia końcowego.

Funkcja Bluetooth®* jest nieaktywna po włączeniu, aby zmniejszyć zużycie prądu przez system pomiarowy lub urządzenie pomiarowe.

Mobilne urządzenie końcowe może połączyć się z włączonym przyrządem pomiarowym za pomocą aplikacji.

Aplikacja

Do korzystania z funkcji Bluetooth®* potrzebna jest aplikacja. Można ją pobrać w odpowiednich sklepach internetowych w zależności od urządzenia końcowego:

Proszę zwracać uwagę na to, aby interfejs Bluetooth®* mobilnego urządzenia końcowego był włączony.

Po włączeniu aplikacji i aktywacji funkcji Bluetooth®* można uzyskać połączenie pomiędzy mobilnym urządzeniem końcowym i przyrządem pomiarowym. Jeżeli aplikacja wykryje kilka aktywnych przyrządów pomiarowych, to należy wybrać odpowiedni przyrząd.

Przy kolejnym starcie ten przyrząd pomiarowy może zostać automatycznie podłączony.

Dane techniczne

Funkcja Zakres		Dokładność% wartości pomiarowej (rdg)+ najmniej znaczące miejsca(cyfry)
Napięcie DC	400.0 mV ± (1,0% rdg ± 8 cyfry)
	4.000 V40.00 V400.0 V	± (1,0% rdg ± 3 cyfry)
	600 V ± (1,2% rdg ± 3 cyfry)
Napięcie AC50–60 Hzprawdziwa wartośćskuteczna(TrueRMS)	4.000 V40.00 V400.0 V	± (1,0% rdg ± 5 cyfry)
	600 V ± (1,2% rdg ± 5 cyfry)
Prąd DC	400.0 μA ± (1,0% rdg ± 3 cyfry)
	4.000 μA40.00 mA400.0 mA	± (1,5% rdg ± 3 cyfry)
	10A ± (2,5% rdg ± 5 cyfry)
Prąd AC50–60 Hzprawdziwa wartośćskuteczna(TrueRMS)	400.0 μA ± (2,0% rdg ± 5 cyfry)
	4.000 μA40.00 mA400.0 mA	± (2,5% rdg ± 5 cyfry)
	10A ± (3,0% rdg ± 7 cyfry)
Rezystancja	400.0 Ω ± (1,0% rdg ± 4 cyfry)
	4.000 kΩ40.00 kΩ400.0 kΩ4.000 MΩ	± (1,5% rdg ± 2 cyfry)
	40.00 MΩ ± (3,5% rdg ± 3 cyfry)
Pojemność	40.00 nF ± (5,0% rdg ± 35 cyfry)
	400.0 nF	± (3,0% rdg ± 5 cyfry)4.000 μF
	40.00 μF
	400.0 μF ± (4,0% rdg ± 5 cyfry)
	4000 μF ± (5,0% rdg ± 5 cyfry)
Częstotliwość	9.999 Hz	± (1,0% rdg ± 5 cyfry)
	99.99 Hz
	999.9 Hz
	9.999 kHz
Stopień wypełnienia	1%...99% ±	(1,2% rdg ± 2 cyfry)
	szerokość impulsu: 100 μs ... 100 msczęstotliwość: 5 Hz ... 100 kHz
Badanie diod Prąd testowy / napięcie testowe ≤ 0,3 mA / ≤ 3,3 V
Badanie przewodności	Prąd testowy ≤ 0,5 mAPróg reakcji ≤ 50 Ω
Biegunowość Znak biegunowości ujemnej
Wyświetlacz LCD 0 ...	3999
Bezpiecznik	10A / 600V, bezzwłoczny (5 x 20 mm)500mA / 600V bezzwłoczny (5 x 20 mm)
Klasa zabezpieczenia	I, podwójna izolacja
Przepięcie CAT III - 600V, CAT IV - 600V
Stopień zabrudzenia 2
Warunki pracy	Wilgotność powietrza maks. 80% rH bez kondensacji, do 31°C, powyżej linearne zmniejszanie (Derating) do 50% rH / ≤ 40°C, Wysokość robocza maks. 2000 m n. p. m.(punkt zerowy normalny)
Warunki przechowywania	-20°C ... 60°C, Wilgotność powietrza maks. 80% wilgotności względnej
Dane eksploatacyjne modułu radiowego	Interfejs Bluetooth LE 4.xPasmo częstotliwości:Pasmo ISM 2400–2483,5 MHz, 40 kanałów;Moc nadawcza: maks. 10 mW;Szerokość pasma: 2 MHz;Szybkość transmisji: 1 Mbit/s; Modulacja: GFSK / FHSS
Zasilanie 2 baterie AA	A 1,5 V
Wymiary 67 x 120 x 47 mm
Masa 262 g

Dokładności podano przy założeniu temperatury otoczenia 18–28°C i względnej wilgotności powietrza < 70% rH. Wszystkie zakresy napięcia przemiennego i prądu przemiennego podano dla zakresu pomiarowego 5–100%.

Zmiany zastrzeżone. 17W46

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=mumepocxp

Laserliner

MultiMeter Pocket XP
