MANUALE UTENTE MultiFinder Pro Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione/Utilizzo

Multimetro per la misurazione nel campo della categoria di sovratensione CAT III fino a max. 600 V e CAT IV fino a max. 600 V. Con questo apparecchio si possono misurare tensioni e correnti continue e alternate, si possono verificare la continuità e i diodi, misurare la resistenza e la capacità, la frequenza e il rapporto ciclico, nell'ambito dei campi specificati.

Simboli

Simbolo di pericolo per tensioni elettriche: strutture non protette e sotto tensione all'interno dell'edificio potrebbero rappresentare un serio pericolo per le persone (rischio di scosse elettriche).

Avviso di luogo pericoloso

Classe di protezione II: l'apparecchio è dotato di un isolamento doppio e rafforzato.

CAT II

Categoria di sovratensione II: utenze monofase che vengono collegate a prese normali; p.e. elettrodomestici, utensili portatili.

CAT III

Categoria di sovratensione III: mezzi di esercizio in installazioni fisse e nei casi in cui sono richiesti requisiti particolari di affidabilità e disponibilità degli stessi, p.e. interruttori in installazioni fisse e apparecchi per impiego industriale con attacco continuo all'installazione fissa.

CAT IV

Categoria di sovratensione IV: apparecchi per l'uso nelle vicinanze o direttamente sull'alimentazione dell'impianto elettrico presente nell'edificio e, più precisamente, dalla distribuzione principale verso la rete, come p.e. contatore di elettricità e interruttore di protezione da sovracorrente.

Indicazioni di sicurezza

- Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.

- Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata dei bambini.

- Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.

- Non sottoporre l'apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.

- Fare particolare attenzione quando si lavora in presenza di tensioni superiori a 24 V/AC rms e 60 V/DC, perché il rischio di scosse elettriche letali sussiste anche al solo contatto con i conduttori elettrici.

- Se sull'apparecchio dovessero essere presenti umidità o altri residui conduttivi, non lo si deve utilizzare sotto tensione. Con tensioni superiori a > 24 V/AC rms o 60 V/DC aumenta il rischio di scosse elettriche letali dovute all'umidità.

- Pulire e asciugare l'apparecchio prima di utilizzarlo.

- In caso di impiego in esterni, assicurarsi che l'apparecchio venga utilizzato solo con le corrette condizioni atmosferiche e osservando le relative misure di protezione.

- Nella categoria di sovratensione III (CAT III - 600V) non deve essere superata la tensione di 600V tra apparecchio di verifica e massa.

- Nella categoria di sovratensione IV (CAT IV - 600V) non deve essere superata la tensione di 600V tra apparecchio di verifica e massa.

- Per l'impiego dell'apparecchio assieme agli accessori di misurazione valgono sempre la categoria di sovratensione (CAT), tensione nominale e corrente nominale più piccole.

- Prima di qualsiasi misurazione assicurarsi che l'area da controllare (p.e. la linea), l'apparecchio e gli accessori utilizzati (p.e. linea di collegamento) siano in perfetto stato. Controllare l'apparecchio su sorgenti di tensione conosciute (p.e. prese da 230 V per il controllo della corrente alternata o la batteria della macchina per la verifica della corrente continua).

- Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

- Prima di aprire il coperchio per rimuovere la batteria/le batterie o il fusibile/i fusibili, scollegare l'apparecchio da qualsiasi fonte di corrente e circuito di misura. Non accendere l'apparecchio con la copertura aperta.

- Attenersi alle misure di sicurezza stabilite dagli enti locali ovvero nazionali relative al corretto utilizzo dell'apparecchio ed eventuali dispositivi di sicurezza prescritti (per es. guanti da elettricista).

Laserliner

• Afferrare le punte di misura solo dai manici. I contatti di misura non devono essere toccati durante la misurazione.
• Fare attenzione a scegliere sempre il collegamento giusto e la posizione corretta dell'interruttore girevole con il campo di misurazione giusto per le rispettive misurazioni da eseguire.
• Nelle vicinanze pericolose di impianti elettrici non lavorare mai da soli e attenersi scrupolosamente alle istruzioni di un elettricista specializzato.
• Prima di misurare o verificare i diodi, la resistenza o la carica di batterie, disattivare la tensione del circuito elettrico.
  • Assicurarsi che tutti i condensatori per l'alta tensione siano scarichi.
• Quando si effettua il collegamento alla tensione, collegare sempre prima la linea di misura nera, poi quella rossa. Quando si disconnette procedere nell'ordine inverso.
• Utilizzare esclusivamente le linee di misura originali. Queste devono presentare le prestazioni di tensione, categoria e potenza nominale corrette e uquali a quelle del misuratore.

Ulteriori indicazioni d'impiego

Osservare le norme di sicurezza per gli interventi su impianti elettrici, tra cui: 1. Isolamento, 2. Protezione da riattivazione, 3. Verifica dell'assenza di tensione su due poli, 4. Messa in sicurezza e in cortocircuito, 5. Messa in sicurezza e copertura di elementi sotto tensione vicini.

Indicazioni di sicurezza

Manipolazione con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.

Apertura di uscita LED

• L'apparecchio funziona con LED appartenenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.

• Potenza irradiata: lunghezza d'onda di picco uguale a 456 nm. Le radianze medie sono inferiori al valore limite del gruppo di rischio RG0.

• Se si rispetta la destinazione d'uso dei LED e li si utilizza in condizioni ragionevolmente prevedibili, la loro radiazione accessibile non è pericolosa per l'occhio e la pelle umani.

• Non si possono escludere completamente effetti ottici irritanti e passeggeri (p.e. abbagliamento, cecità da flash, immagini residue, disturbi della capacità di vedere i colori), soprattutto se la luminosità ambientale è ridotta.
• Non guardare direttamente la sorgente di radiazioni per un lungo periodo.
• Non è necessaria una manutenzione particolare al fine di garantire il mantenimento dei valori limite del gruppo di rischio RG 0.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Il misuratore rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE, che viene ricoperta dalla direttiva RED 2014/53/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

Indicazioni di sicurezza

Lavorare in presenza di radiazione RF

• L'apparecchio di misurazione è dotato di un'interfaccia per la trasmissione via radio.
• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva RED 2014/53/UE.
• Con la presente Umarex GmbH & Co. KG dichiara che il tipo di impianto radiotrasmittente MultiMeter Pocket XP soddisfa i requisiti essenziali e le altre disposizioni della direttiva europea "sulle apparecchiature radio" 2014/53/UE (RED). Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://laserliner.com/info?an=mumepocxp

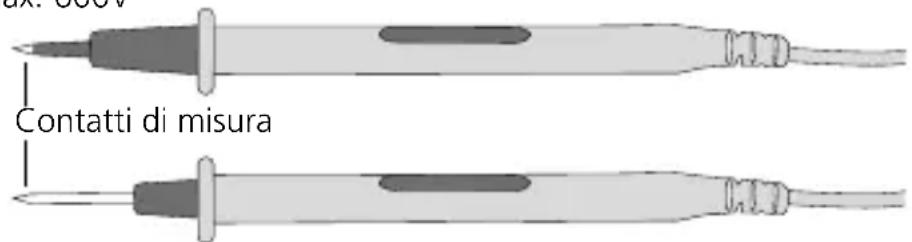

Punte

Con cappuccio protettivo: CAT III fino a max. 600V / CAT IV fino a max. 600V

Contatti di misura

Senza cappuccio protettivo: CAT II fino a max. 1000V

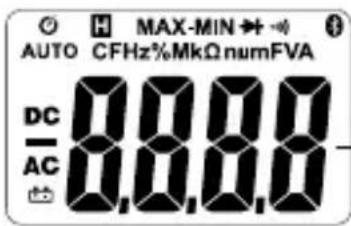

AUTO MAX-MIN CFHz%MkΩ numFVA DC AC 0.0.0.0

Indicazione valore misurato

Spegnimento automatico

Mantenimento del valore misurato attuale

MAX Valore massimo

MIN Valore minimo

Prova diodi

Prova di continuità

Bluetooth attivo

AUTO Selezione automatica campo

DC Misurazioni di tensioni continue

AC Misurazioni di tensioni alternate

Batteria quasi scarica

Hz Hertz (frequenza)

% Percento (rapporto ciclico)

M Mega (Ohm)

Kilo (Ohm)

Ω Ohm (resistenza)

n Nano (10-9) (capacità) Micro (10-6)

(Ampere, capacità)

m Milli (10-3) (Volt, Ampere)

F Farad (capacità)

v Volt (tensione)

A Ampere (intensità di corrente)

8 7 MAX-MN+1 AUTO MeOHuS 5.0" Max-FMA DC AC EA 11 6 9 5 MODE MAXIMAX RANGE OFF V- Hz+ V- T- CAP 10 4 2 3 LAS COM V-5 Max CAP 2 3

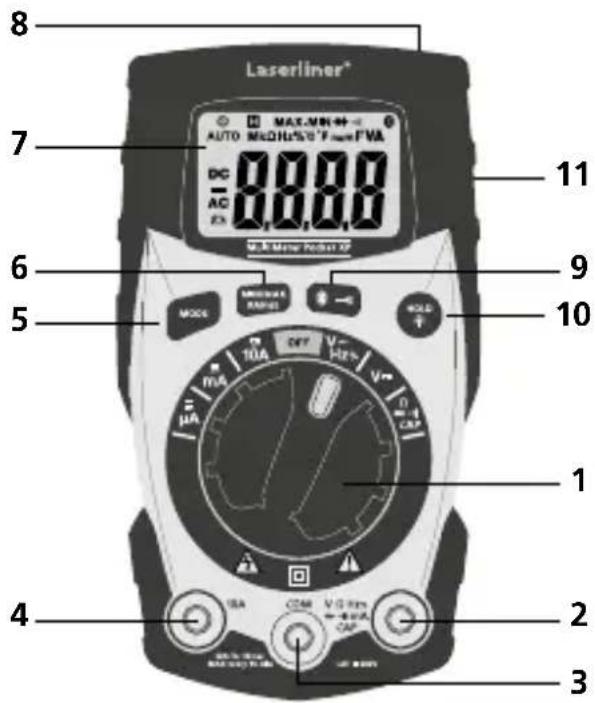

1 Manopola per l'impostazione della funzione di misura

2 Presa di ingresso rossa (+)

3 Presa COM nera (−)

4 Presa di ingresso 10 A rossa (+)

5 Commutazione funzione di misura

6 Misurazione MIN/MAX, selezione manuale campo

7 Display LC

8 Minitorcia

9 Torcia ON/OFF, Bluetooth ON/OFF

10 Mantenimento del valore di misura attuale, Illuminazione LCD ON/OFF

11 Vano batterie sul lato posteriore

Valori di misura massimi

Funzione	Valori di misura massimi
Massima tensione di ingresso tra i rispettivi terminali di ingresso e conduttore di terra:
V AC, V DC	10 MΩ impedenza di ingresso
V AC, V DC, Frequenza, Fattore ciclo utile	600 V eff
Resistenza, continuità, capacità, prova diodi	250 V eff
Massima corrente di ingresso e protezione nel campo di misura di corrente:
10A AC/DC	Fusibile rapido 10A / 600 V eff (durata inserimento max. 30 sec. ogni 15 min.)
μA AC/DC, mA AC/DC	Fusibile rapido 500 mA / 600 V eff

Funzione AUTO-OFF

L'apparecchio di misurazione si spegne automaticamente dopo 15 minuti di inattività, per evitare che la batteria si scarichi. Per disinserire la funzione tenere premuto il tasto Mode durante l'accensione.

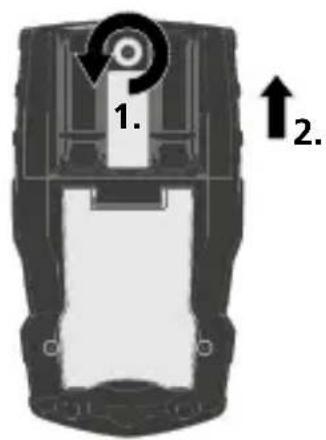

1 Inserimento delle batterie

1. 2.

AAA AAA

2 Fissaggio delle punte

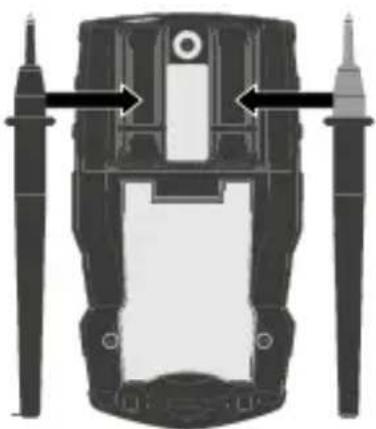

Quando non vengono usate e durante il trasporto, le punte devono essere sempre posizionate nel supporto, sul lato posteriore e con i cappucci protettivi applicati per evitare lesioni causate dalle punte.

3 Collegamento dei puntali di misura

10A COM V dB Hz ← mA CAP 10A COM V dB Hz ← mA CAP

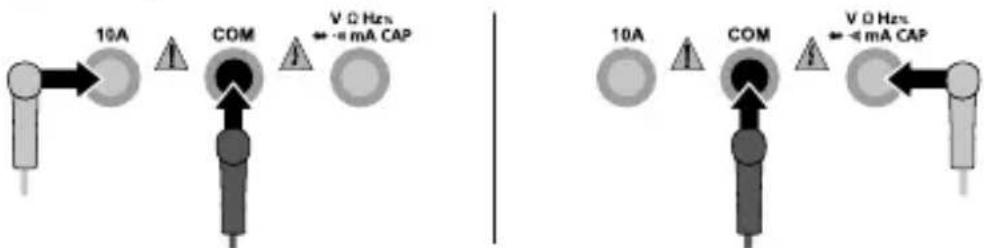

Il puntale nero (−) deve essere attaccato sempre alla "presa COM". Quando viene misurata la corrente, collegare il puntale rosso (+) alla presa di ingresso di sinistra (4). Per tutte le altre funzioni di misurazione collegare il puntale rosso alla presa di ingresso di destra (2).

Prima di iniziare qualsiasi tipo di misurazione controllare sempre che i puntali siano collegati correttamente. Se si misura la tensione con attacchi di corrente 10A collegati oppure nel campo mA potrebbe scattare il fusibile installato e si potrebbe danneggiare il circuito di misura.

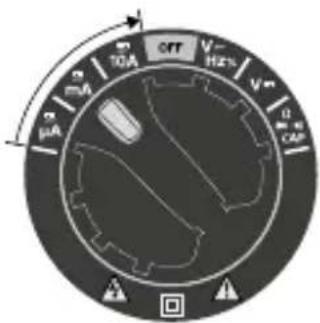

4 Misurazione della corrente DC/AC

μA mA 10A

Per misurare la corrente portare l'interruttore girevole nella posizione "μA", "mA" o "10A" e selezionare il tipo di tensione (AC, DC) premendo il tasto "Mode". Controllare sempre che le punte di misura siano collegate correttamente.

μA / mA = presa di ingresso destra rossa (+) (2)

10A = presa di ingresso 10A rossa (+) (4)

Spegnere il circuito prima di collegare l'apparecchio di misurazione e quindi collegare i contatti di misurazione con l'oggetto da misurare.

Il valore misurato determinato nonché la polarità vengono visualizzati sul display. Spegnere nuovamente il circuito prima di scollegare l'apparecchio di misurazione.

Nel campo entro i 10A non misurare correnti per più di 30 secondi. Perché si potrebbero danneggiare l'apparecchio e i puntali di misura.

5 Misurazione della tensione AC
V\~

OFF mA 10A Hz V V Vcc Cap I A

nero rosso

Per misurare la tensione AC ruotare l'interruttore girevole nella posizione "V\~". Collegare quindi i contatti di misurazione con l'oggetto da misurare. Il valore misurato determinato nonché la polarità vengono visualizzati sul display.

6 Misura della frequenza e del rapporto ciclico
Hz%

10A OFF V- Hz V+ D- CAP mA S μA

nero rosso

Per misurare la frequenza ruotare l'interruttore girevole in posizione "Hz" / „%” e premendo una volta il tasto "Mode" attivare la funzione "Misurazione frequenza". Collegare quindi i contatti di misura con l'oggetto da misurare. Hz viene commutato sulla % del rapporto ciclico premendo il tasto "Mode".

7 Misurazione della tensione DC
V=

Per misurare la tensione DC ruotare l'interruttore girevole nella posizione "V=". Infine collegare i contatti di misurazione con l'oggetto da misurare. Il valore misurato determinato nonché la polarità vengono visualizzati sul display.

8 Misurazione della resistenza

Ω

OFF V~ V~ V~ MA 30A 1Hz T/O CAP

nero rosso

Per misurare la resistenza ruotare la manopola in posizione "Ω". Collegare quindi i contatti di misurazione con l'oggetto da misurare. Il valore misurato determinato viene visualizzato sul display. Se sul display non viene visualizzato il valore misurato, bensì "O.L.", significa che il campo di misura è stato superato oppure che il circuito di misurazione non è chiuso ovvero è interrotto. Dato che le resistenze possono essere misurate solo separatamente, gli elementi costruttivi devono eventualmente essere rimossi dal resto del circuito.

!

Per la misurazione di resistenze, i punti di misura devono essere privi di sporcizia, olio, liquido per saldature o simili impurità, perché altrimenti si potrebbero ottenere risultati di misurazione sfalsati.

9 Prova di continuità

-11)

OFF V~ Hz V~ CAP 30A 30A 30A 30A 30A 30A 30A 30A 30A 30A 30A 30A 30A 30A 30A 30A 30A 30A 30A 30A 30A 30A 30A 30A 30A 30B 30B 30B 30B 30B 30B 30B 30B 30B 30B 30B 30B 30B 30B 30B

nero rosso

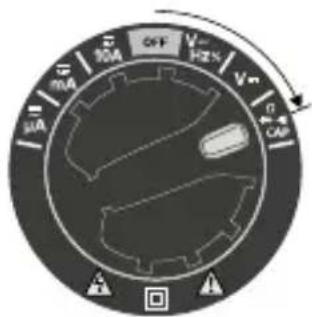

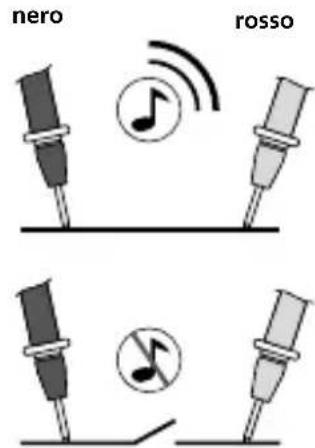

Per effettuare la prova di continuità ruotare l'interruttore girevole in posizione "Ω" e premendo una volta il tasto "Mode" attivare la funzione "Prova di continuità". Collegare quindi i contatti di misurazione con l'oggetto da misurare. Come continuità viene riconosciuto un valore misurato di < 50 Ohm, confermato da un segnale acustico. Se sul display non viene visualizzato il valore misurato, bensì "O.L.", cioè significa che il campo di misura è stato superato oppure che il circuito di misurazione non è chiuso ovvero è interrotto.

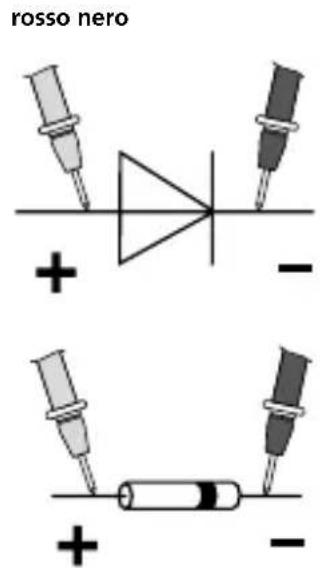

10 Test del diodo

OFF V mA 30A V R Cap 100% V R Cap 100% V R Cap

rosso nero + -

Direzione di flusso

Per eseguire la prova dei diodi ruotare l'interruttore girevole nella posizione "Ω" e premendo due volte il tasto "Mode" attivare la funzione "Prova diodi". Collegare quindi i contatti di misura con il diodo. Il valore rilevato della tensione diretta viene indicato a display. Se a display non venisse indicato il valore misurato ma "O.L.", significa che il diodo viene misurato in senso inverso o che è difettoso. Se vengono misurati 0.0 V, significa che il diodo è difettoso o che si è in presenza di un cortocircuito.

11 Misura della capacità

Per misurare la capacità mettere la manopola nella posizione "CAP" e, premendo tre volte il tasto "Mode", attivare la funzione "Misura della capacità". Collegare quindi i contatti di misura con l'oggetto da misurare. In presenza di condensatori polarizzati collegare il polo positivo con il puntale rosso.

Laserliner

12 Funzione MIN/MAX

AUTO AC 0.000

Quando si accende l'apparecchio di misurazione, la funzione MIN/MAX non è attivata.

MIN/MAX RANGE

AUTO MAX AC 0.000

MIN/MAX RANGE

AUTO MIN sec 0.000 AC 0.000

MIN/MAX RANGE

AUTO AC

Questa funzione MIN/MAX non è disponibile nei campi relativi a frequenza, fattore ciclo utile, resistenza, continuità, prova diodi e capacità.

13.1 Range automatico

AUTO V AC 8.000

Quando si accende il misuratore, si attiva automaticamente la funzione di range automatico. Questa funzione cerca il campo migliore per la misurazione tra le relative funzioni.

13.2 Range manuale

MIN/MAX RANGE

O V AC 0.000

MIN/MAX RANGE

AC 0.00 V

MIN/MAX RANGE

O AC V 0.0 0.0

MIN/MAX RANGE

AC V U

MIN/MAX RANGE

AUTO AC 8,8,8 V

La funzione Range può essere attivata solo nei campi per la misurazione di tensione, corrente e resistenza.

14 Minitorcia

Per accendere/spegnere la minitorcia premere il tasto 9.

15 Attivazione/disattivazione del Bluetooth:

Per attivare/disattivare il Bluetooth premere a lungo il tasto 9.

16 Funzione Hold

Con la funzione Hold si può detenere a display il valore misurato attuale. Premendo il tasto "HOLD" (10) si attiva o disattiva questa funzione.

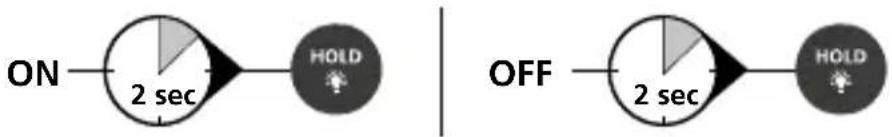

17 LCD-Backlight

18 Sostituzione del fusibile

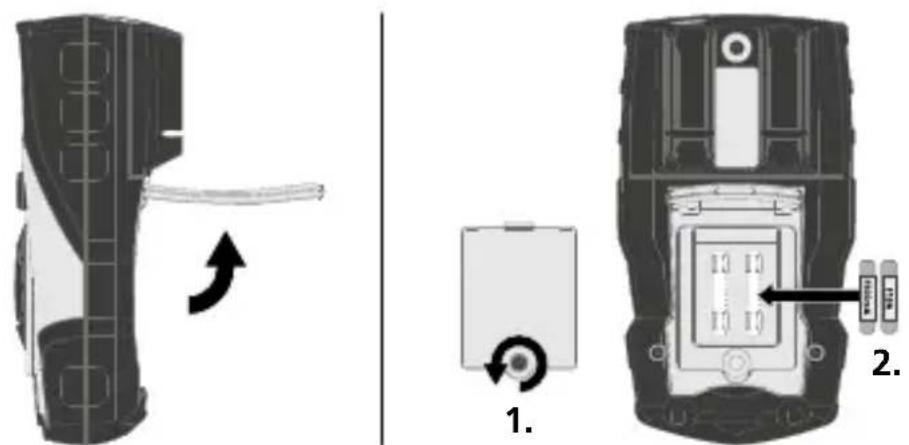

Per sostituire il fusibile, staccare innanzitutto i puntali di misura da qualsiasi fonte di tensione e quindi dall'apparecchio. Aprire l'involucro e sostituire il fusibile con uno dello stesso tipo e con le stesse specificazioni (10A / 600V o 500mA / 600V). Richiudere l'involucro con le viti.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Laserliner

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali.

Trasmissione dati

L'apparecchio dispone di una funzione Bluetooth®* per la trasmissione dei dati via radio a terminali mobili con interfaccia Bluetooth® * (per es. smartphone, tablet).

I requisiti di sistema per la connessione Bluetooth®* sono disponibili al sito http://laserliner.com/info?an=ble

L'apparecchio può stabilire una connessione Bluetooth®* con terminali compatibili con lo standard Bluetooth 4.0.

La portata massima è di 10 m dal terminale e dipende fortemente dalle condizioni ambientali, come ad es. lo spessore e la composizione di pareti, fonti di disturbo per la trasmissione via radio, nonché dalle caratteristiche di invio / ricezione del terminale.

Il Bluetooth®* deve essere attivato dopo l'accensione poiché il sistema di misura o l'apparecchio di misurazione sono progettati per un ridotto consumo di corrente.

Un terminale mobile si può connettere all'apparecchio di misurazione tramite un'app.

Applicazione (app)

Per usare la funzione Bluetooth®* è necessaria un'app, che può essere scaricata dai vari store a seconda del tipo di terminale:

Accertarsi che l'interfaccia Bluetooth®* del terminale mobile sia attivata.

Dopo l'avvio dell'applicazione e con la funzione Bluetooth®* attivata, è possibile stabilire una connessione tra un terminale mobile e l'apparecchio di misurazione. Se l'applicazione rileva più di un apparecchio di misurazione, selezionare quello di interesse.

All'avvio successivo l'apparecchio di misurazione sarà connesso automaticamente.

Dati tecnici

Funzione Campo		Precisione% del valore misurato (rdg)+ cifre meno significative (dgt)
Tensione DC	400.0 mV ± (1,0% rdg ± 8 dgt)
	4.000 V40.00 V400.0 V	± (1,0% rdg ± 3 dgt)
	600 V ± (1,2% rdg ± 3 dgt)
Tensione AC50-60 HzVero valore efficace(TrueRMS)	4.000 V40.00 V400.0 V	± (1,0% rdg ± 5 dgt)
	600 V ± (1,2% rdg ± 5 dgt)
Corrente DC	400.0 μA ± (1,0% rdg ± 3 dgt)
	4.000 μA40.00 mA400.0 mA	± (1,5% rdg ± 3 dgt)
	10A ± (2,5% rdg ± 5 dgt)
Corrente AC50-60 HzVero valore efficace(TrueRMS)	400.0 μA ± (2,0% rdg ± 5 dgt)
	4.000 μA40.00 mA400.0 mA	± (2,5% rdg ± 5 dgt)
	10A ± (3,0% rdg ± 7 dgt)
Resistenza	400.0 Ω ± (1,0% rdg ± 4 dgt)
	4.000 kΩ40.00 kΩ400.0 kΩ4.000 MΩ	± (1,5% rdg ± 2 dgt)
	40.00 MΩ ± (3,5% rdg ± 3 dgt)
Capacità	40.00 nF ± (5,0% rdg ± 35 dgt)
	400.0 nF	± (3,0% rdg ± 5 dgt)4.000 μF
	40.00 μF
	400.0 μF ± (4,0% rdg ± 5 dgt)
	4000 μF ± (5,0% rdg ± 5 dgt)
Frequenza	9.999 Hz	± (1,0% rdg ± 5 dgt)
	99.99 Hz
	999.9 Hz
	9.999 kHz
Fattore ciclo utile	1%...99% ± (1,2% rdg ± 2 dgt)
	Ampiezza impulso: 100 μs ... 100 msFrequenza: 5 Hz...100 kHz

Laserliner

Prova diodi Corrente	tensione di prova ≤ 0.3 mA / ≤ 3.3 V
Prova di continuità	Corrente di prova ≤ 0.5 mASoglia di risposta ≤ 50 Ohm
Polarità Segno di polarità negativa
Display LC da 0 a 3999
Fusibili	10A / 600V, rapidi (5 da 20 mm)500mA / 600V rapidi (5 da 20 mm)
Classe di protezione I	doppio isolamento
Sovratensione CAT III	- 600V, CAT IV - 600V
Grado di inquinamento	2
Condizioni di lavoro	Umidità dell'aria max. 80% rH, non condensante, fino a 31°C, a temperature superiori riduzione lineare (derating) fino al 50% rH / ≤ 40°C, Altezza di lavoro max. 2000 m sopra il livello del mare (s.l.m.)
Condizioni di stoccaggio	da -20 °C a 60 °C,umidità dell'aria max. 80%rH
Dati di esercizio del modulo radio	Interfaccia Bluetooth LE 4.xBanda di frequenza: banda ISM 2400-2483.5 MHz, 40 canali; potenza di trasmissione:max 10 mW; larghezza di banda: 2 MHz; velocità di trasmissione: 1 Mbit/s; modulazione: GFSK / FHSS
Alimentazione elettrica	2 batterie AAA da 1,5 V
Dimensioni 67 x 120	x 47 mm
Peso 262 g

I valori di precisione sono specificati per la temperatura ambiente 18 ... 28°C, umidità relativa dell'aria < 70%rH. Tutti i campi di tensione e di corrente alternata sono specificati per il 5% ... 100% del campo di misura.

Con riserva di modifiche tecniche. 17W46

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni e indicazioni di sicurezza:

http://laserliner.com/info?an=mumepocxp

CE —

!
