ANIR2501BK700 - Antena TV NEDIS - Bezpłatna instrukcja obsługi

Rodzaj produktu	Antena telewizyjna wewnętrzna
Marka	Nedis
Model	ANIR2501BK700
Przeznaczenie	Odbiór naziemnej telewizji cyfrowej (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC) i FM
Zakres częstotliwości FM	87,5 - 108,5 MHz
Zakres częstotliwości VHF	170 - 230 MHz
Zakres częstotliwości UHF	470 - 694 MHz
Wzmocnienie	28 dB
Poziom wyjścia	100 dBμV
Impedancja wyjścia	75 Omów
Współczynnik szumów	≤ 3 dB
Zasilanie (zasilacz)	5 V DC / 200 mA
Zasilanie (przez dekoder TV)	5 V DC / 40 mA
Konstrukcja	Ultracienka i lekka, wbudowany wzmacniacz o wysokim wzmocnieniu i niskim poziomie szumów
Zawartość opakowania	Główna jednostka anteny, podstawka stołowa, zasilacz sieciowy
Kompatybilność	Telewizja HD, Freeview, cyfrowe i analogowe sygnały TV
Zastosowanie	Tylko do użytku wewnątrz pomieszczeń
Konserwacja	Czyścić suchą szmatką, nie używać środków chemicznych
Bezpieczeństwo	Nie wystawiać na działanie wody ani wilgoci, nie otwierać obudowy, przechowywać w miejscu niedostępnym dla dzieci
Części zamienne i naprawialność	Brak części wymagających naprawy przez użytkownika. Skontaktować się z wykwalifikowanym technikiem.
Informacje ogólne	Zgodny z dyrektywą RED 2014/53/UE. Deklaracja zgodności dostępna na nedis.fr/ANIR2501BK700#support

Często zadawane pytania - ANIR2501BK700 NEDIS

Jak zainstalować antenę Nedis ANIR2501BK700 ?

Podłącz kabel koncentryczny do anteny i telewizora lub dekodera. Podłącz zasilacz do anteny i gniazdka elektrycznego. Włącz telewizor, przeprowadź wyszukiwanie kanałów i dostosuj położenie anteny w celu uzyskania optymalnego odbioru.

Co zrobić, jeśli nie odbieram żadnego sygnału?

Sprawdź, czy antena jest prawidłowo podłączona i zasilana. Odłącz ją od źródeł zakłóceń (kuchenka mikrofalowa, klimatyzator) i umieść w pobliżu okna, najlepiej na wysokości. Stopniowo reguluj orientację.

Czy ta antena jest kompatybilna z TNT (DVB-T/T2)?

Tak, jest kompatybilna ze standardami DVB-T, DVB-T2, ISDB-T, DTMB i ATSC, więc idealnie nadaje się do francuskiej TNT.

Czy mogę używać tej anteny na zewnątrz?

Nie, ta antena jest przeznaczona wyłącznie do użytku wewnątrz pomieszczeń. Narażenie na warunki atmosferyczne może ją uszkodzić.

Jakie jest wzmocnienie anteny i do czego służy?

Wzmocnienie wynosi 28 dB. Wzmacnia odebrany sygnał, co pozwala na odbiór kanałów nawet w obszarach o słabym odbiorze.

Czy antena działa bez zasilacza sieciowego?

Antena może być zasilana albo przez dostarczony zasilacz (5 V / 200 mA), albo bezpośrednio przez kabel koncentryczny, jeśli telewizor lub dekoder obsługuje zasilanie przez kabel (5 V / 40 mA).

Jak czyścić antenę?

Użyj miękkiej, suchej szmatki do usunięcia kurzu. Nigdy nie używaj płynów ani środków ściernych.

Czy antena jest kompatybilna ze starymi telewizorami (analogowymi)?

Tak, może odbierać analogowe sygnały TV, ale jej głównym zastosowaniem jest odbiór cyfrowy.

Co zrobić, jeśli antena nie mocuje się prawidłowo do podstawki?

Upewnij się, że podstawka stołowa jest prawidłowo zapięta. Jeśli problem będzie się powtarzał, sprawdź, czy żadna część nie jest uszkodzona.

Gdzie znaleźć deklarację zgodności tego produktu?

Pełna deklaracja zgodności dostępna jest do pobrania na nedis.fr/ANIR2501BK700#support.

INSTRUKCJA OBSŁUGI ANIR2501BK700 NEDIS

Przewodnik Szybki start 37

EL

Przewodnik Szybki start

Pokojowa antena telewizyjna

ANIR2501BK700

Przeznaczenie

Produkt jest anteną, którą można stosować z telewizorem lub dekoderem, który obsługuje zasilanie kablem koncentrycznym. Jest to antena zaprojektowana specjalnie do odbioru naziemnej telewizji cyfrowej. Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.

Dane techniczne

Produkt Pokojowa antena telewizyjna
Numer katalogowy ANIR2501BK700
Moc wejściowa Zasilacz AC/DC: 5.0 VDC ; 200 mADekoder DTV: 5.0 VDC ; 40 mA

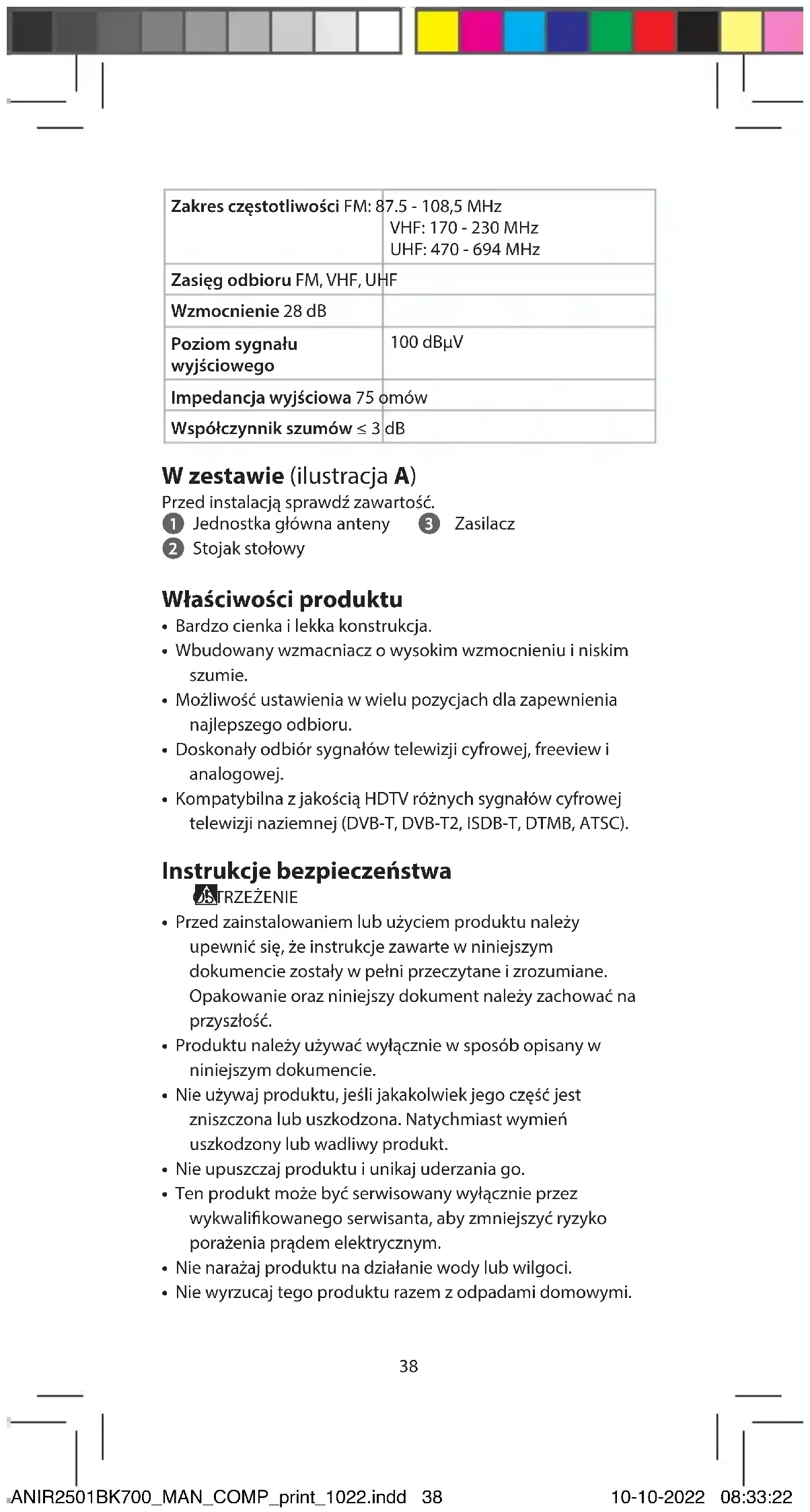

Zakres częstotliwości FM: 87.5 - 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 694 MHz
Zasięg odbioru FM, VHF, UHF
Wzmocnienie 28 dB
Poziom sygnału wyjściowego	100 dBμV
Impedancja wyjściowa 75 omów
Współczynnik szumów ≤ 3 dB

W zestawie (ilustracja A)

Przed instalacją sprawdź zawartość.

1 Jednostka główna anteny 3 Zasilacz

2 Stojak stołowy

Właściwości produktu

• Bardzo cienka i lekka konstrukcja.
• Wbudowany wzmacniacz o wysokim wzmocnieniu i niskim szumie.
• Możliwość ustawienia w wielu pozycjach dla zapewnienia najlepszego odbioru.
• Doskonały odbiór sygnałów telewizji cyfrowej, freeview i analogowej.
• Kompatybilna z jakością HDTV różnych sygnałów cyfrowej telewizji naziemnej (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC).

Instrukcje bezpieczeństwa

STRZEŻENIE

• Przed zainstalowaniem lub użyciem produktu należy upewnić się, że instrukcje zawarte w niniejszym dokumencie zostały w pełni przeczytane i zrozumiane. Opakowanie oraz niniejszy dokument należy zachować na przyszłość.
• Produktu należy używać wyłącznie w sposób opisany w niniejszym dokumencie.
• Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona lub uszkodzona. Natychmiast wymień uszkodzony lub wadliwy produkt.
• Nie upuszczaj produktu i unikaj uderzania go.
• Ten produkt może być serwisowany wyłącznie przez wykwalifikowanego serwisanta, aby zmniejszyć ryzyko porażenia prądem elektrycznym.
• Nie narażaj produktu na działanie wody lub wilgoci.

• Nie wyrzucaj tego produktu razem z odpadami domowymi.

• Żadna z części nie nadaje się do naprawy przez użytkownika. Nie otwieraj obudowy.

• Produkt należy przechowywać poza zasięgiem dzieci, osób niepełnosprawnych lub zwierząt.
• Regularnie sprawdzaj produkt pod kątem oznak uszkodzenia. Jeśli jest uszkodzony, nie używaj produktu i zwrócić go dostawcy.
• Trzymaj produkt z dala od źródeł ciepła. Nie stawiaj produktu na gorących powierzchniach lub w pobliżu otwartego ognia.
• Nie poddawaj produktu obciążeniom mechanicznym.
• Nie narażaj produktu na działanie silnych wibracji.

Instrukcja obsługi

Aby uzyskać najlepszy odbiór, sprawdź następujące warunki:

• Trzymaj antenę z dala od źródeł zakłóceń: trzymaj antenę z dala od urządzeń o dużym poborze mocy, takich jak klimatyzator, winda, suszarka do włosów czy kuchenka mikrofalowa.
• Umieść antenę w pobliżu okna, jeśli używasz jej w środowisku wewnętrznym.
• Zainstaluj antenę tak wysoko, jak to możliwe: W cyfrowym odbiorze naziemnym przechwytywanie między anteną a wieżą transmisyjną spowoduje tymczasową utratę sygnału. Zainstaluj antenę jak najwyżej, aby zmniejszyć zakłócenia.

Instalacja: zasilanie z zasilacza AC/DC (ilustracja B)

1. Podłącz kabel koncentryczny do anteny i dekodera DTV lub telewizora.
2. Podłącz gniazdo wyjściowe DC zasilacza do złącza wejściowego DC anteny, a następnie podłącz zasilacz AC/DC do gniazda zasilania AC.
3. Po prawidłowym wykonaniu wszystkich połączeń należy włączyć telewizor i wybrać program telewizyjny, a następnie wyregulować położenie anteny do momentu uzyskania najlepszego sygnału odbioru.

Utylizacja

Ten symbol wskazuje, że na obszarze całej UE nie wolno składować tego produktu razem z odpadami z gospodarstwa domowego. Aby zapobiec potencjalnym szkodom dla środowiska lub zdrowia ludzkiego na skutek niekontrolowanej utylizacji odpadów, ponosisz odpowiedzialność za ich przetwarzanie, aby promować zrównoważone ponowne wykorzystanie surowców. Aby oddać zużyte urządzenie, należy zastosować się do systemu zwrotów i składowania lub zwrócić się do sprzedawcy produktu. Może on zająć się przekazaniem produktu do przetworzenia z korzyścią dla środowiska.

Deklaracja zgodności

Niniejszym firma Nedis B.V. deklaruje jako producent, że produkt ANIR2501BK700 naszej marki Nedis®, produkowany w Chinach, został przetestowany zgodnie ze wszystkimi odpowiednimi normami i przepisami WE oraz że we wszystkich testach uzyskał on pozytywny rezultat. Obejmuje to, ale nie ogranicza się do rozporządzenia RED 2014/53/UE.

Pełną deklarację zgodności (oraz kartę danych bezpieczeństwa, jeśli dotyczy) można znaleźć i pobrać tutaj: nedis.pl/ANIR2501BK700#support
