ANIR2501BK700 - TV-Antenne NEDIS - Kostenlose Bedienungsanleitung

Produkttyp	Innenantenne für TV
Marke	Nedis
Modell	ANIR2501BK700
Verwendungszweck	Empfang von digitalem terrestrischem TV (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC) und UKW
UKW-Frequenzbereich	87,5 - 108,5 MHz
VHF-Frequenzbereich	170 - 230 MHz
UHF-Frequenzbereich	470 - 694 MHz
Verstärkung	28 dB
Ausgangspegel	100 dBμV
Ausgangsimpedanz	75 Ohm
Rauschfaktor	≤ 3 dB
Stromversorgung (Adapter)	5 V DC / 200 mA
Stromversorgung (über TV-Receiver)	5 V DC / 40 mA
Design	Extrem dünn und leicht, eingebauter rauscharmer Verstärker mit hoher Verstärkung
Lieferumfang	Antennenhaupteinheit, Tischständer, Netzteil
Kompatibilität	HD-TV, Freeview, digitale und analoge TV-Signale
Verwendung	Nur für den Innenbereich
Pflege	Mit einem trockenen Tuch reinigen, keine chemischen Reinigungsmittel verwenden
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen, Gehäuse nicht öffnen, außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich an einen qualifizierten Techniker.
Allgemeine Informationen	Entspricht der RED-Richtlinie 2014/53/EU. Konformitätserklärung verfügbar unter nedis.fr/ANIR2501BK700#support

Häufig gestellte Fragen - ANIR2501BK700 NEDIS

Wie installiere ich die Nedis ANIR2501BK700 Antenne?

Schließen Sie das Koaxialkabel an die Antenne und an den Fernseher oder Receiver an. Stecken Sie das Netzteil in die Antenne und eine Steckdose. Schalten Sie den Fernseher ein, führen Sie einen Sendersuchlauf durch und passen Sie die Position der Antenne für optimalen Empfang an.

Was tun, wenn ich kein Signal empfange?

Überprüfen Sie, ob die Antenne richtig angeschlossen und mit Strom versorgt ist. Halten Sie sie von Störquellen (Mikrowelle, Klimaanlage) fern und platzieren Sie sie in der Nähe eines Fensters, möglichst erhöht. Passen Sie die Ausrichtung schrittweise an.

Ist diese Antenne mit DVB-T/T2 kompatibel?

Ja, sie ist mit den Standards DVB-T, DVB-T2, ISDB-T, DTMB und ATSC kompatibel und daher perfekt für das französische DVB-T geeignet.

Kann ich diese Antenne im Freien verwenden?

Nein, diese Antenne ist nur für den Innenbereich ausgelegt. Witterungseinflüsse könnten sie beschädigen.

Wie hoch ist die Verstärkung der Antenne und wozu dient sie?

Die Verstärkung beträgt 28 dB. Sie verstärkt das empfangene Signal, sodass auch in Gebieten mit schwachem Empfang Sender empfangen werden können.

Funktioniert die Antenne ohne Netzteil?

Die Antenne kann entweder mit dem mitgelieferten Netzteil (5 V / 200 mA) oder direkt über das Koaxialkabel betrieben werden, wenn Ihr Fernseher oder Receiver die Stromversorgung über das Kabel unterstützt (5 V / 40 mA).

Wie reinige ich die Antenne?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Verwenden Sie niemals Flüssigkeiten oder Scheuermittel.

Ist die Antenne mit älteren (analogen) Fernsehern kompatibel?

Ja, sie kann analoge TV-Signale empfangen, aber ihr Hauptzweck ist der digitale Empfang.

Was tun, wenn die Antenne nicht richtig auf dem Ständer befestigt werden kann?

Stellen Sie sicher, dass der Tischständer richtig eingerastet ist. Wenn das Problem weiterhin besteht, überprüfen Sie, ob keine Teile beschädigt sind.

Wo finde ich die Konformitätserklärung dieses Produkts?

Die vollständige Konformitätserklärung steht zum Download unter nedis.fr/ANIR2501BK700#support zur Verfügung.

BEDIENUNGSANLEITUNG ANIR2501BK700 NEDIS

Bestimmungsgemäße Verwendung

Dieses Produkt ist eine Antenne, die mit einem Fernseher oder einer Set-Top-Box verwendet werden kann, wenn eine Stromversorgung über Koaxialkabel unterstützt wird. Dies ist eine speziell für den Empfang von digitalem terrestrischem Fernsehen entwickelte Antenne.

Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.

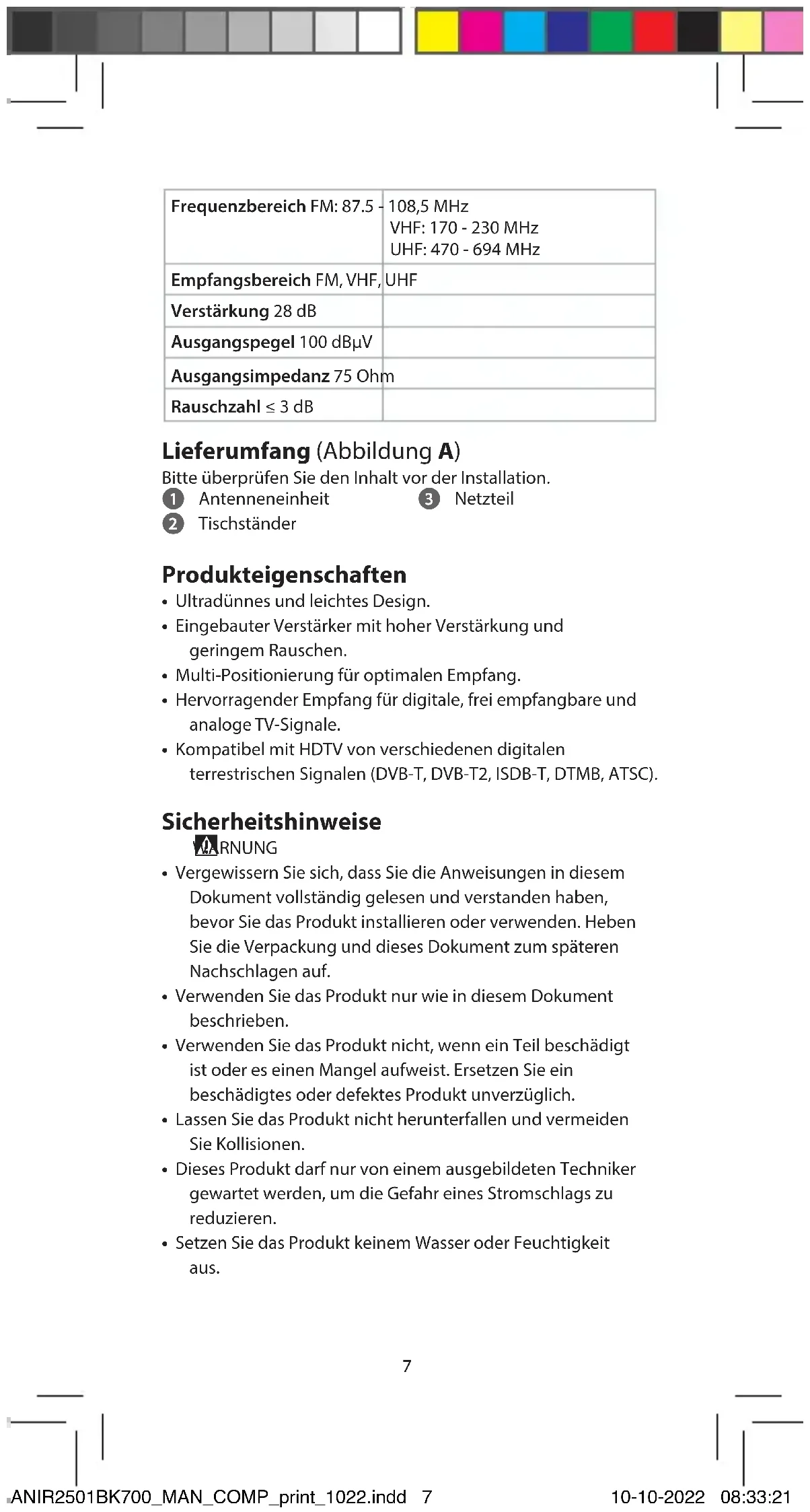

Technische Daten

Produkt TV-Zimmerantenne
Artikelnummer ANIR2501BK700
Eingangsleistung Netzadapter: 5.0 VDC ; 200 mADigital-TV Set-Top-Box: 5.0 VDC; 40 mA
Frequenzbereich FM: 87.5 - 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 694 MHz
Empfangsbereich FM, VHF, UHF
Verstärkung 28 dB
Ausgangspegel 100 dBμV
Ausgangsimpedanz 75 Ohm
Rauschzahl ≤ 3 dB

Lieferumfang (Abbildung A)

Bitte überprüfen Sie den Inhalt vor der Installation.

1 Antenneneinheit

3 Netzteil

2 Tischständer

Produkteigenschaften

• Ultradünnes und leichtes Design.
- Eingebauter Verstärker mit hoher Verstärkung und geringem Rauschen.
- Multi-Positionierung für optimalen Empfang.
- Hervorragender Empfang für digitale, frei empfangbare und analoge TV-Signale.
- Kompatibel mit HDTV von verschiedenen digitalen terrestrischen Signalen (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC).

Sicherheitshinweise

ARNUNG

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie die Verpackung und dieses Dokument zum späteren Nachschlagen auf.
• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.

• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.

• Entsorgen Sie dieses Produkt nicht über den Hausmüll.

• Das Produkt enthält keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gehäuse nicht.
• Halten Sie das Produkt stets außerhalb der Reichweite von Kindern, hilfebedürftigen Personen oder Tieren.
• Überprüfen Sie das Produkt regelmäßig auf Anzeichen von Beschädigungen. Verwenden Sie das Produkt bei Beschädigung nicht mehr und geben Sie es an den Lieferanten zurück.
• Halten Sie das Produkt von Hitzequellen fern. Stellen Sie das Produkt nicht auf heiße Oberflächen oder in die Nähe von offenen Flammen.
• Setzen Sie das Produkt keinen mechanischen Belastungen aus.
• Setzen Sie das Produkt keinen starken Vibrationen aus.

Bedienungsanweisungen

Um einen optimalen Empfang zu gewährleisten, sollten Sie die folgenden Bedingungen beachten:

• Halten Sie die Antenne von Störquellen fern: Halten Sie die Antenne von Geräten mit hohem Stromverbrauch fern, wie z. B. Klimaanlagen, Aufzüge, Haartrocknern und Mikrowellen.
• Stellen Sie die Antenne in der Nähe von Fenstern auf, wenn Sie die Antenne in einem Innenraum verwenden.
• Installieren Sie die Antenne so hoch wie möglich: Bei digitalem terrestrischem Empfang führen Unterbrechungen zwischen Antenne und Sendemast zu einem vorübergehenden Signalverlust. Bitte installieren Sie die Antenne so hoch wie möglich, um Störungen zu vermeiden.

Installation: Stromversorgung durch Netzteil (Abbildung B)

1. Verbinden Sie das Koaxialkabel mit der Antenne und der Digital-TV Set-Top-Box oder dem Fernseher.
2. Verbinden Sie den Gleichstrom-Ausgangsanschluss des Netzteils mit der Gleichstrom-Eingangsbuchse der Antenne und stecken Sie dann das Netzteil in die Steckdose.
3. Nachdem alle Verbindungen ordnungsgemäss hergestellt wurden, schalten Sie den Fernseher ein und wählen Sie einen TV-Sender. Richten Sie dann die Antennenposition aus, bis Sie ein optimales Signal empfangen.

Entsorgung

Dieses Symbol zeigt an, dass dieses Produkt innerhalb der EU nicht über den normalen Haushaltsabfall entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die Gesundheit durch unkontrollierte Abfallentsorgung zu verhindern, sind Sie dafür verantwortlich, das Produkt so zu recyceln, dass eine nachhaltige Wiederverwendung der Rohstoffe möglich ist. Zur Rückgabe des gebrauchten Produktes wenden Sie sich an ihre normale Abfallsammelstelle oder nehmen Sie Kontakt mit dem Händler auf, bei dem das Produkt erworben wurde. Dieser kann das Produkt umweltgerecht recyceln.

Konformitätserklärung

Wir, Nedis B.V., erklären als Hersteller, dass das Produkt ANIR2501BK700 unserer Marke Nedis ^® , produziert in China, nach allen geltenden CE-Standards und Vorschriften getestet wurde und alle diese Tests erfolgreich bestanden hat. Dies gilt unter anderem auch für die Richtlinie RED 2014/53/EU.

Die vollständige Konformitätserklärung (und das Sicherheitsdatenblatt, falls zutreffend) steht zum Download zur Verfügung unter:

nedis.de/ANIR2501BK700#support
