ANIR2501BK700 - TV-antenn NEDIS - Gratis bruksanvisning och manual

Produkttyp	Inomhus-TV-antenn
Märke	Nedis
Modell	ANIR2501BK700
Avsedd användning	Mottagning av digital marksänd TV (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC) och FM
FM-frekvensområde	87,5 - 108,5 MHz
VHF-frekvensområde	170 - 230 MHz
UHF-frekvensområde	470 - 694 MHz
Förstärkning	28 dB
Utnivå	100 dBμV
Utgångsimpedans	75 ohm
Brusfaktor	≤ 3 dB
Strömförsörjning (adapter)	5 V DC / 200 mA
Strömförsörjning (via TV-box)	5 V DC / 40 mA
Design	Ultra-tunn och lätt, inbyggd förstärkare med hög förstärkning och lågt brus
Förpackningens innehåll	Antennenhet, bordsstativ, nätadapter
Kompatibilitet	HD-TV, Freeview, digitala och analoga TV-signaler
Användning	Endast inomhus
Underhåll	Rengör med en torr trasa, använd inte kemikalier
Säkerhet	Utsätt inte för vatten eller fukt, öppna inte höljet, förvaras utom räckhåll för barn
Reservdelar och reparerbarhet	Inga användarservicebara delar. Kontakta en kvalificerad tekniker.
Allmän information	Överensstämmer med RED-direktivet 2014/53/EU. Försäkran om överensstämmelse finns på nedis.se/ANIR2501BK700#support

Vanliga frågor - ANIR2501BK700 NEDIS

Hur installerar jag Nedis ANIR2501BK700-antennen?

Anslut koaxialkabeln till antennen och till TV:n eller boxen. Anslut nätadaptern till antennen och ett eluttag. Slå på TV:n, utför en kanalsökning och justera antennens position för optimal mottagning.

Vad gör jag om jag inte får någon signal?

Kontrollera att antennen är korrekt ansluten och strömförsörjd. Flytta den bort från störningskällor (mikrovågsugn, luftkonditionering) och placera den nära ett fönster, om möjligt på höjd. Justera orienteringen gradvis.

Är denna antenn kompatibel med digitalmarknät (DVB-T/T2)?

Ja, den är kompatibel med standarderna DVB-T, DVB-T2, ISDB-T, DTMB och ATSC, och passar därför perfekt för fransk markbunden digital-TV.

Kan jag använda denna antenn utomhus?

Nej, denna antenn är konstruerad endast för inomhusbruk. Exponering för väder och vind kan skada den.

Vilken förstärkning har antennen och vad används den till?

Förstärkningen är 28 dB. Den förstärker den mottagna signalen, vilket gör det möjligt att ta emot kanaler även i områden med svag mottagning.

Fungerar antennen utan nätadapter?

Antennen kan strömförsörjas antingen via medföljande adapter (5 V / 200 mA) eller direkt via koaxialkabeln om din TV eller box stöder ström via kabel (5 V / 40 mA).

Hur rengör jag antennen?

Använd en mjuk och torr trasa för att ta bort damm. Använd aldrig vätskor eller slipande rengöringsmedel.

Är antennen kompatibel med äldre (analoga) TV-apparater?

Ja, den kan ta emot analoga TV-signaler, men dess huvudsakliga användning är digital mottagning.

Vad gör jag om antennen inte fästs ordentligt på stativet?

Se till att bordsstativet är korrekt inkopplat. Om problemet kvarstår, kontrollera att inga delar är skadade.

Var hittar jag försäkran om överensstämmelse för denna produkt?

Den fullständiga försäkran om överensstämmelse finns att ladda ner på nedis.se/ANIR2501BK700#support.

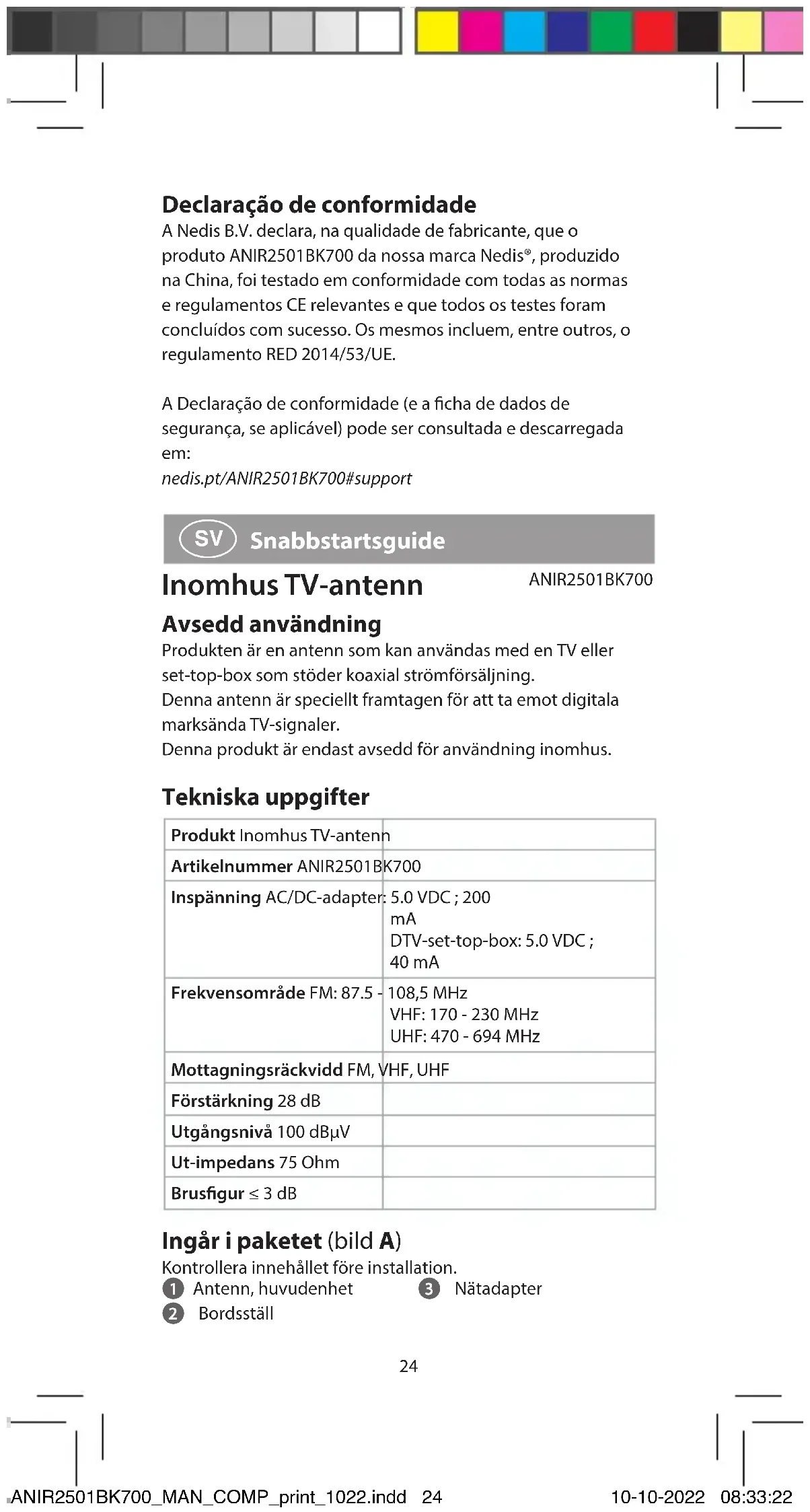

BRUKSANVISNING ANIR2501BK700 NEDIS

Produkten är en antenn som kan användas med en TV eller set-top-box som stöder koaxial strömförsäljning.

Denna antenn är speciellt framtagen för att ta emot digitala marksända TV-signaler.

Denna produkt är endast avsedd för användning inomhus.

Tekniska uppgifter

Produkt Inomhus TV-antenn
Artikelnummer ANIR2501BK700
Inspänning AC/DC-adapter: 5.0 VDC ; 200 mADTV-set-top-box: 5.0 VDC ; 40 mA
Frekvensområde FM: 87.5 -	108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 694 MHz
Mottagningsräckvidd FM, VHF, UHF
Förstärkning 28 dB
Utgångsnivå 100 dBμV
Ut-impedans 75 Ohm
Brusfigur ≤ 3 dB

Ingår i paketet (bild A)

Kontrollera innehållet före installation.

1 Antenn, huvudenhet

3 Nätadapter

2 Bordsställ

Produktfunktioner

• Ultratunt och lätt design.
• Inbyggd förstärkare för hög förstärkning och låg signalstörning.
• Flerpositionsinställning för bästa möjliga mottagning.
• Utmärkt mottagning för digitala, freeview- eller analoga TV-signaler.
• Kompatibel med HDTV som sänds med olika marksända TV-signaler (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC).

• Säkerställ att du har läst och förstått alla instruktioner i detta dokument innan du installerar och använder produkten. Behåll förpackningen och detta dokument som framtida referens.
• Använd produkten endast enligt anvisningarna i detta dokument.
• Använd inte produkten om en del är skadad eller defekt. Byt omedelbart ut en skadad eller defekt produkt.
• Tappa inte produkten och skydda den mot slag.
• Denna produkt får, för att minska risken för elchock, endast servas av en kvalificerad underhållstekniker.
• Exponera inte produkten till vatten eller fukt.
• Bortskaffa inte produkten med annat hushållsavfall.
• Det finns inga användarreparabla delar. Öppna inte höljet.
• Förvara produkten utom räckhåll för barn, svaga personer och djur.
• Kontrollera produkten regelbundet med avseende på skada. Om den är skadad, använd inte produkten och returnera den till leverantören.
• Håll produkten på avständ från värmekällor. Placera inte produkten på heta ytor eller nära öppna lågor.
• Utsätt inte produkten för mekanisk påfrestning.
• Utsätt inte produkten för höga vibrationsnivåer.

Bruksanvisningar

För att få bästa mottagning ska följande förhållanden kontrolleras:

• Håll antennen borta från störningskällor: håll den på avständ från produkter som använder stora mängder ström, såsom luftkonditioneringsenheter, hissar, härtorkar och mikrovågsugnar.
• Placera antennen när fönster när antennen används i en inomhusmiljö.

- Montera antennen så högt upp som möjligt: Vid mottagning av marksända signaler kan uppfångande element mellan antennen och sändningstornet leda till att signalen tillfälligt tappas. Montera antennen så högt upp som möjligt för att minska störningar från uppfångande element.

Installation: ström från en AC/DC-adapter (bild B)

1. Anslut koaxialkabeln till antennen och DTV-set-top-box eller TV-apparaten.
2. Anslut DC-inmatningskontakten på antennen till uttaget för DC-strömadaptern och anslut sedan AC/DC-strömadaptern till ett AC-strömuttag.
3. När alla anslutningar utförts på ett korrekt sätt, sätt då på din TV-apparat. Välj ett program och justera sedan antennen tills du hittar läget med den bästa mottagningen.

Bortskaffning

Denna symbol anger att denna produkt inte får kastas tillsammans med hushållssopor inom EG. För att förhindra möjlig skada på miljön eller människors hälsa vid icke kontrollerad bortskaffning av avfall bär du ansvar för att återvinna den så att den kan befrämja hållbar återvinning av råmaterial. För att returnera din uttjänta produkt kan du använda det normala returnerings- och insamlingssystemen eller kontakta butiken där produkten inköpets. De kan återvinna denna produkt för miljön.

Försäkran om överensstämmelse

Vi, Nedis B.V., försäkrar som tillverkare att produkten ANIR2501BK700 från vårt varumärke Nedis ^® , tillverkad i Kina, har testats i enlighet med alla relevanta CE-standarder och föreskrifter och att alla tester genomförts med godkänt resultat. Detta inkluderar, men är inte begränsat till, radioutrustningsdirektivet 2014/53/EU.

Den fullständiga försäkran om överensstämmelse (och säkerhetsdatabladet, om tillämpligt) kan läsas och laddas ned från:

nedis.se/ANIR2501BK700#support
