Tuotetyyppi	Sisä-TV-antenni
Tuotemerkki	Nedis
Malli	ANIR2501BK700
Käyttötarkoitus	Maanpäällisen digitaalisen TV-lähetyksen (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC) ja FM-vastaanotto
FM-taajuusalue	87,5 - 108,5 MHz
VHF-taajuusalue	170 - 230 MHz
UHF-taajuusalue	470 - 694 MHz
Vahvistus	28 dB
Lähtötaso	100 dBμV
Lähtöimpedanssi	75 Ohms
Kohinaluku	≤ 3 dB
Virtalähde (sovitin)	5 V DC / 200 mA
Virtalähde (TV-vastaanottimen kautta)	5 V DC / 40 mA
Suunnittelu	Ultra-ohut ja kevyt, sisäänrakennettu vahvistin, korkea vahvistus ja matala kohina
Pakkauksen sisältö	Antennin pääyksikkö, pöytätuki, verkkolaite
Yhteensopivuus	HD-TV, Freeview, digitaaliset ja analogiset TV-signaalit
Käyttö	Vain sisäkäyttöön
Huolto	Puhdista kuivalla liinalla, älä käytä kemikaaleja
Turvallisuus	Älä altista vedelle tai kosteudelle, älä avaa koteloa, pidä poissa lasten ulottuvilta
Varaosat ja korjattavuus	Ei käyttäjän korjattavia osia. Ota yhteyttä pätevään teknikkoon.
Yleistä tietoa	Täyttää RED-direktiivin 2014/53/EU vaatimukset. Vaatimustenmukaisuusvakuutus on ladattavissa osoitteesta nedis.fr/ANIR2501BK700#support

Usein kysytyt kysymykset - ANIR2501BK700 NEDIS

Kuinka asentaa Nedis ANIR2501BK700 -antenni?

Kytke koaksiaalikaapeli antenniin ja televisioon tai digiboksiin. Liitä verkkolaite antenniin ja pistorasiaan. Kytke televisio päälle, suorita kanavahaku ja säädä antennin asentoa parhaan vastaanoton saavuttamiseksi.

Mitä teen, jos en saa mitään signaalia?

Tarkista, että antenni on kunnolla kytketty ja saa virtaa. Siirrä se pois häiriölähteiden (mikroaaltouuni, ilmastointilaite) läheltä ja aseta se lähelle ikkunaa, mieluiten korkealle. Säädä suuntaa vähitellen.

Onko tämä antenni yhteensopiva TNT:n (DVB-T/T2) kanssa?

Kyllä, se on yhteensopiva DVB-T-, DVB-T2-, ISDB-T-, DTMB- ja ATSC-standardien kanssa, joten se sopii täydellisesti Ranskan TNT:lle.

Voinko käyttää tätä antennia ulkona?

Ei, tämä antenni on suunniteltu vain sisäkäyttöön. Altistuminen sääolosuhteille voi vahingoittaa sitä.

Mikä on antennin vahvistus ja mihin sitä käytetään?

Vahvistus on 28 dB. Se vahvistaa vastaanotettua signaalia, mikä mahdollistaa kanavien vastaanoton myös heikon signaalin alueilla.

Toimiiko antenni ilman verkkolaitetta?

Antenni voidaan virransyöttää joko mukana tulevalla verkkolaitteella (5 V / 200 mA) tai suoraan koaksiaalikaapelin kautta, jos televisio tai digiboksi tukee kaapelin kautta tapahtuvaa virransyöttöä (5 V / 40 mA).

Kuinka puhdistaa antenni?

Käytä pehmeää ja kuivaa liinaa pölyn poistamiseen. Älä koskaan käytä nesteitä tai hankaavia aineita.

Onko antenni yhteensopiva vanhojen (analogisten) televisioiden kanssa?

Kyllä, se voi vastaanottaa analogisia TV-signaaleja, mutta sen pääkäyttötarkoitus on digitaalinen vastaanotto.

Mitä teen, jos antenni ei kiinnity kunnolla telineeseen?

Varmista, että pöytätuki on kunnolla kiinnitetty. Jos ongelma jatkuu, tarkista, ettei mikään osa ole vaurioitunut.

Mistä löydän tämän tuotteen vaatimustenmukaisuusvakuutuksen?

Täydellinen vaatimustenmukaisuusvakuutus on ladattavissa osoitteesta nedis.fr/ANIR2501BK700#support.

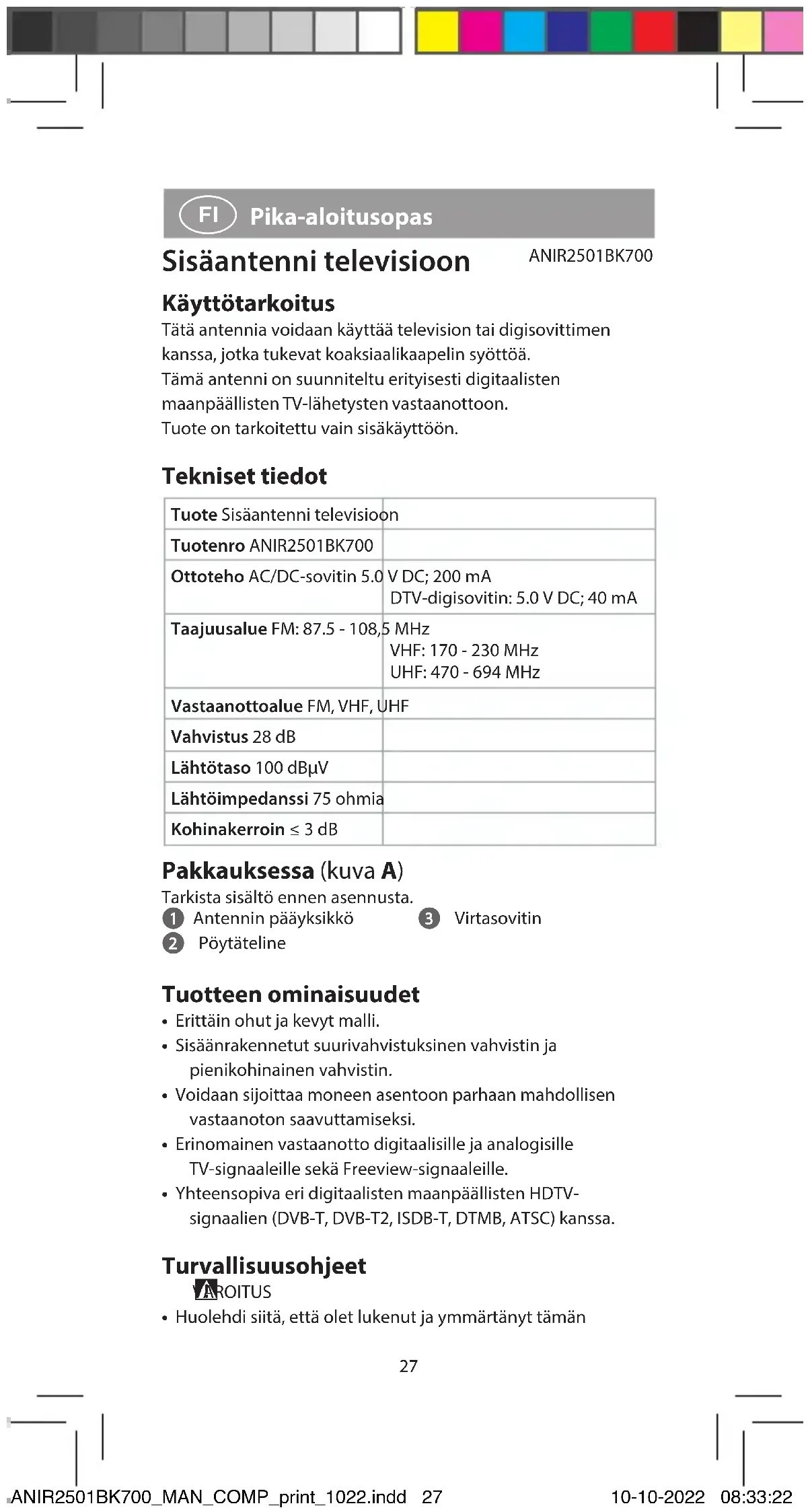

KÄYTTÖOHJE ANIR2501BK700 NEDIS

Sisäantenni televisioon

ANIR2501BK700

Käyttötarkoitus

Tätä antenna voidaan käyttää television tai digisovittimen kanssa, jotka tukevat koaksiaalikaapelin syöttöä. Tämä antenni on suunniteltu erityisesti digitaalisten maanpäällisten TV-lähetysten vastaanottoon. Tuote on tarkoitettu vain sisäkäyttöön.

Tekniset tiedot

Tuote Sisäantenni televisioon
Tuotenro ANIR2501BK700
Ottoteho AC/DC-sovitin 5.0	V DC; 200 mADTV-digisovitin: 5.0 V DC; 40 mA
Taajuusalue FM: 87.5 - 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 694 MHz
Vastaanottoalue FM, VHF, UHF
Vahvistus 28 dB
Lähtötaso 100 dBμV
Lähtöimpedanssi 75 ohmia
Kohinakerroin ≤ 3 dB

Pakkauksessa (kuva A)

Tarkista sisältö ennen asennusta.

1 Antennin pääyksikkö

3 Virtasovitin

2 Pöytäteline

Tuotteen ominaisuudet

• Erittäin ohut ja kevyt malli.
• Sisäänrakennetut suurivahvistuksinen vahvistin ja pienikohinainen vahvistin.
• Voidaan sijoittaa moneen asentoon parhaan mahdollisen vastaanoton saavuttamiseksi.
• Erinomainen vastaanotto digitaalisille ja analogisille TV-signaaleille sekä Freeview-signaaleille.
• Yhteensopiva eri digitaalisten maanpäällisten HDTV-signaalien (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC) kanssa.

Turvallisuusohjeet

AROITUS

- Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän

asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä pakkaus ja tämä asiakirja tulevaa tarvetta varten.

• Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.
• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote välittömästi.
• Varo pudottamasta ja tönäisemästä tuotetta.
• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.
• Älä altista tuotetta vedelle tai kosteudelle.
• Älä hävitä tätä tuotetta muun kotitalousjätteen mukana.
• Käyttäjän huollettavissa olevia osia ei ole. Älä avaa koteloa.
• Pidä tuote poissa lasten, vajaakuntoisten henkilöiden ja eläinten ulottuvilta.
• Tarkista tuote säännöllisesti vaurioiden merkkien varalta; jos tuote on vaurioitunut, älä käytä sitä enää, vaan palauta se toimittajalle.
• Pidä tuote loitolla lämmönlähteistä. Älä aseta tuotetta kuumille pinnoille tai lähelle avotulta.
• Älä aseta tuotetta alttiiksi mekaaniselle rasitukselle.
• Älä altista tuotetta suurelle tärinälle.

Käyttöohjeet

Parhaan vastaanoton varmistamiseksi tarkista seuraavat seikat:

• Pidä antenni kaukana häiriölähteistä ja paljon virtaa kuluttavista laitteista, kuten ilmastointilaitteista, hisseistä, hiustenkuivaajista ja mikroaaltouuneista.
• Sijoita antenni lähelle ikkunoita, kun käytät antenna sisätiloissa.
• Asenna antenni mahdollisimman korkealle: Digitaalisessa maanpäällisessä vastaanotossa antennin ja lähetystornin välinen sieppaus aiheuttaa väliaikaisen signaalin menetyksen. Asenna antenni mahdollisimman korkealle sieppausten vähentämiseksi.

Asennus: virtalähteenä AC/DC-sovitin (kuva B)

1. Liitä koaksiaalikaapeli antenniin ja DTV-sovittimeen tai televisioon.
2. Liitä virtasovittimen DC-lähtöliitin antennin DC-tuloliittimeen ja liitä sitten AC/DC-sovitin vaihtovirtapistorasiaan.
3. Kun kaikki liitännät on tehty oikein, kytke television virta päälle ja valitse TV-ohjelma. Säädä sitten antennin asentoa, kunnes saat parhaan mahdollisen signaalin vastaanoton.

Jätehuolto

Tämä symboli ilmaisee, että tätä tuotetta ei saa hävittää kotitalousjätteen seassa koko EU:ssa. Jotta hallitsematon jätteiden hävittäminen ei aiheuttaisi ympäristö- tai terveyshaittoja, vastuullasi on kierrättää tuote siten, että se edistää raaka-aineiden kestävää uusiokäyttöä. Voit palauttaa käytetyn tuotteen käyttämällä tavallisia palautus- ja keräysjärjestelmiä tai ottamalla yhteyttä myymälään, josta tuote on ostettu. Myymälä voi kierrättää tuotteen ympäristön kannalta vastuullisesti.

Vaatimustenmukaisuusvakuutus

Nedis B.V. ilmoittaa valmistajana, että tuote ANIR2501BK700 tuotemerkistämme Nedis®, valmistettu Kiinassa, on testattu kaikkien asiaankuuluvien CE-standardien ja määräysten mukaisesti ja tuote on läpäissyt kaikki testit. Tämä sisältää RED 2014/53/EU -direktiivin siihen kuitenkaan rajoittumatta.

Täydellinen vaatimustenmukaisuusvakuutus (ja käyttöturvallisuustiedote, mikäli käytettävissä) on saatavilla ja ladattavissa osoitteesta: nedis.fi/ANIR2501BK700#support
