MultipleBridge EIV9467 - Kuchenka AEG - Bezpłatna instrukcja obsługi

Rodzaj produktu	Wbudowana płyta indukcyjna
Marka	AEG
Model	MultipleBridge EIV9467
Liczba stref grzewczych	6 stref indukcyjnych
Wymiary płyty (dł. x szer. x wys.)	Ok. 122 x 52 x 5 cm
Waga netto	Ok. 15 kg
Zasilanie elektryczne	230 V / 50-60 Hz, 11,0 kW
Technologia grzewcza	Indukcja z automatycznym rozpoznawaniem naczyń
Funkcja Bridge	Pozwala połączyć dwie strefy do używania dużych naczyń
PowerBoost	Zwiększenie mocy na każdej strefie (do 3200 W) przez 10 minut
PowerSlide	Regulacja temperatury przez przesuwanie naczynia po elastycznej strefie
Hob²Hood	Bezprzewodowe połączenie z kompatybilnym okapem do automatycznej kontroli wentylacji
Pauza	Wstrzymuje gotowanie, zmniejszając poziom wszystkich stref do 1
Minutniki	Odliczanie wsteczne i CountUp Timer (do 99 minut)
Blokada rodzicielska	Blokada panelu sterowania i zabezpieczenie dziecięce
Wskaźniki ciepła resztkowego	Lampki kontrolne dla każdej strefy
Automatyczne wyłączenie bezpieczeństwa	Automatyczne wyłączenie po bezczynności lub przegrzaniu
Zarządzanie energią	Inteligentne rozdzielanie mocy, aby uniknąć przeciążenia obwodu
Czyszczenie	Powierzchnia ceramiczna: specjalny środek czyszczący i skrobak do uporczywych zabrudzeń
Naprawialność	Cięści zamienne dostępne przez serwis posprzedażowy AEG
Kraj produkcji	Niemcy

Często zadawane pytania - MultipleBridge EIV9467 AEG

Jakich naczyń używać na płycie indukcyjnej?

Używaj naczyń z żeliwa, stali, stali emaliowanej lub stali nierdzewnej z płaskim dnem. Unikaj aluminium, miedzi, szkła i ceramiki. Sprawdź, czy magnes przylega do dna naczynia.

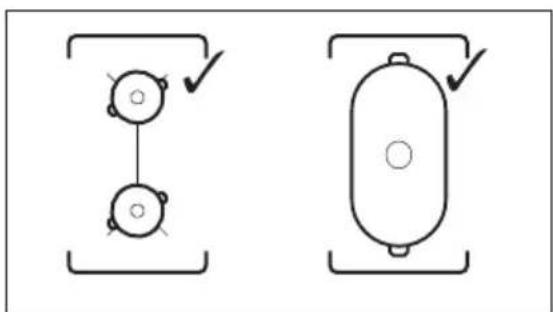

Jak aktywować funkcję Bridge?

Umieść duże naczynie pokrywające środek dwóch stref grzewczych. Naciśnij przycisk Bridge (symbol ∞). Symbol zmieni kolor na biały. Ustaw poziom gotowania. Aby wyłączyć, naciśnij ponownie przycisk.

Co zrobić, jeśli płyta nie włącza się?

Sprawdź, czy urządzenie jest prawidłowo podłączone i czy bezpiecznik nie zadziałał. Jeśli kilka czujników jest wciśniętych jednocześnie, naciśnij tylko jeden. Upewnij się, że funkcja Pauza nie jest włączona. Wyczyść panel sterowania, jeśli jest wilgotny lub tłusty.

Jak czyścić płytę ceramiczną?

Czyść po każdym użyciu miękką, wilgotną ściereczką i nieściernym detergentem. W przypadku uporczywych zabrudzeń (cukier, stopiony plastik) użyj specjalnego skrobaka, nachylając ostrze. Unikaj szorstkich gąbek i myjek parowych.

Jak używać funkcji PowerSlide?

Umieść tylko jedno naczynie na elastycznej strefie. Naciśnij przycisk PowerSlide (symbol ♀). Poziom gotowania dostosowuje się automatycznie do pozycji. Aby zmienić poziom, podnieś naczynie i połóż je na innej strefie. Nie przesuwaj naczynia, aby uniknąć zarysowań.

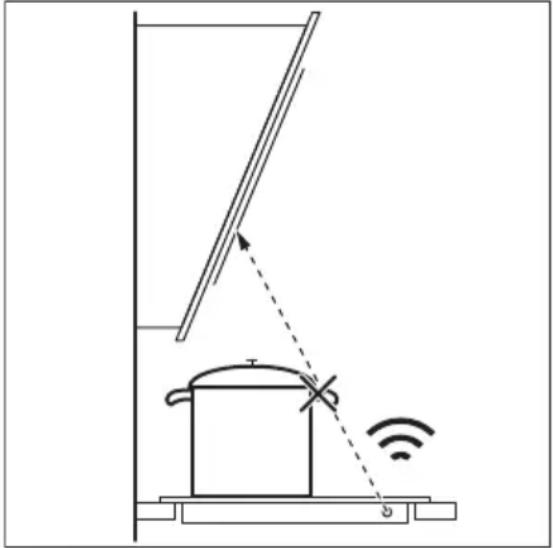

Jak podłączyć płytę do okapu przez Hob²Hood?

Najpierw aktywuj funkcję na okapie (patrz instrukcja okapu). Na płycie naciśnij przycisk ∞ (Hob²Hood), aby ustawić tryb automatyczny (H1 do H6). Prędkość wentylatora dostosowuje się automatycznie do temperatury gotowania.

Co oznacza kod błędu 'E' z cyfrą?

Wystąpił błąd wewnętrzny. Wyłącz płytę i odczekaj 30 sekund przed ponownym włączeniem. Jeśli kod nadal się pojawia, odłącz urządzenie na 30 sekund, a następnie podłącz ponownie. Jeśli problem będzie się powtarzał, skontaktuj się z autoryzowanym serwisem.

Jak aktywować blokadę rodzicielską?

Włącz płytę bez wybierania poziomu gotowania. Naciśnij przycisk Zabezpieczenie dziecięce (symbol klucza), aż zmieni kolor na czerwony. Wyłącz płytę. Aby tymczasowo wyłączyć, włącz ponownie i naciśnij ten sam przycisk, aż zmieni kolor na biały.

Jaka jest maksymalna moc na strefę?

Każda strefa ma moc nominalną 2300 W i może osiągnąć 3200 W z funkcją PowerBoost przez maksymalnie 10 minut. Całkowita moc płyty wynosi 11,0 kW.

Dlaczego płyta wyłącza się automatycznie?

Kilka możliwych przyczyn: brak naczynia po 50 sekundach, brak ustawienia poziomu gotowania po 50 sekundach, przedmiot na panelu sterowania przez ponad 10 sekund, przegrzanie pustej strefy lub osiągnięcie maksymalnego czasu pracy (np. 6 godzin na poziomie 9). Automatyczne wyłączenie to funkcja bezpieczeństwa.

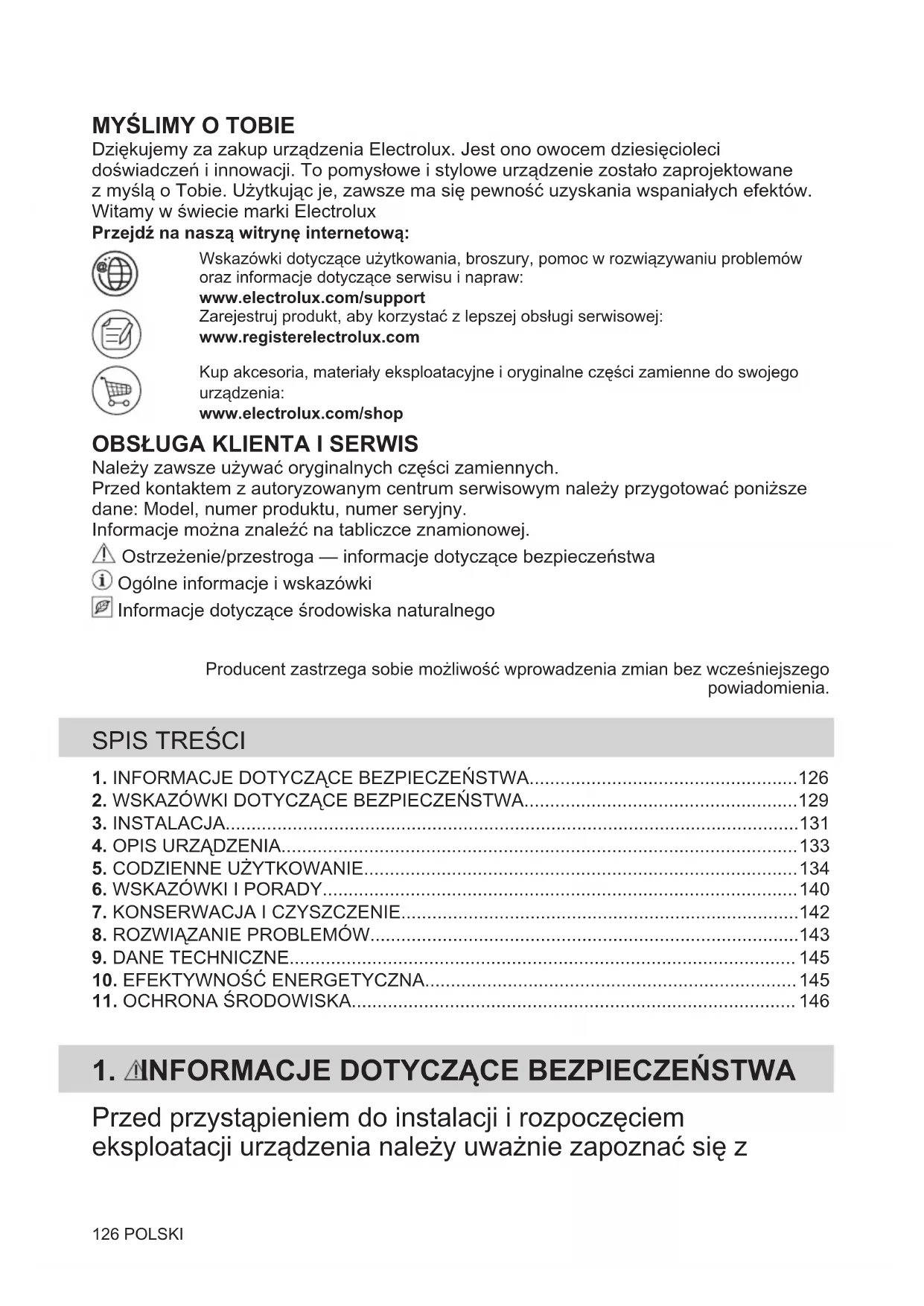

INSTRUKCJA OBSŁUGI MultipleBridge EIV9467 AEG

Płyta grzejna

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, zawsze ma się pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux.

Przejdź na naszą witrynę internetową:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Zarejestruj produkt, aby korzystać z lepszej obsługi serwisowej:

www.registerelectrolux.com

Kup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS

Należy zawsze używać oryginalnych części zamiennych.

Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować poniższe dane: Model, numer produktu, numer seryjny.

Informację można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacja dotycząca bezpieczeństwa. Ogólne informacje i wskazówki. Informacja dotycząca środowiska naturalnego.

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA 126 2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA. 129
2. INSTALACJA 131
3. OPIS URZĄDZENIA 133 5. CODZIENNE UŻYTKOWANIE 134 6. WSKAZÓWKI I PORADY 140
4. KONSERWACJA I CZYSZCZENIE 142
5. ROZWIĄZYWANIE PROBLEMÓW 143 9. DANE TECHNICZNE 145
6. EFEKTYWNOŚĆ ENERGETYCZNA 145
7. OCHRONA ŚRODOWISKA 146

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z

dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

• Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba że są one nadzorowane lub zostaną poinstruowane w zakresie korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci należy pilnować, aby nie bawiły się urządzeniem.
• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub pozbyć się go w odpowiedni sposób.
• OSTRZEŻENIE: Nie pozwalać dzieciom i zwierzętom zbliżać się do pracującego lub stygnącego urządzenia. Podczas pracy urządzenia niektóre elementy są mocno nagrzewane.
• Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie. Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• OSTRZEŻENIE: Podczas działania urządzenia mogą nieosłonięte elementy nagrzewać się do wysokiej temperatury. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych.
• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru.
• NIE gasić pożaru wodą – należy wyłączyć urządzenie, a następnie przykryć płomień elektryczną lub kocem gaśniczym.
• OSTRZEŻENIE: Urządzenia nie wolno zasilać przez zewnętrzny wyłącznik, np. programator czasowy, ani ze źródła zasilania często wyłączanego przez zakład energetyczny.
• PRZESTROGA: Gotowanie powinno odbywać się pod nadzorem. Należy zapewnić stały nadzór nad krótkim gotowaniem.
• OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać przedmiotów na powierzchni gotowania.
• Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.
• Nie uruchamiać urządzenia podczas instalowania go w zabudowie.
• Do czyszczenia urządzenia nie wolno używać sprzętów czyszczących parą.
• Po zakończeniu gotowania należy wyłączyć pole grzejne za pomocą elementu sterującego. Nie polegać na działaniu układu wykrywania obecności naczyń.
• Jeśli na powierzchni szkła ceramicznego / powierzchni szklanej pojawią się pęknięcia, należy wyłączyć urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli urządzenie podłączono bezpośrednio do skrzynki przyłączowej, należy wyłączyć bezpiecznik, aby odłączyć zasilanie urządzenia. W obu przypadkach należy skontaktować się z autoryzowanym centrum serwisowym.
• Jeśli przewód zasilający uległ uszkodzeniu, należy zlecić jego wymianę producentowi urządzenia, autoryzowanemu centrum serwisowemu lub innej kompetentnej osobie, aby uniknąć niebezpieczeństwa.
• OSTRZEŻENIE: Używać wyłącznie osłon do płyty grzejnej wyprodukowanych przez producenta urządzenia lub określonych w instrukcji przez producenta urządzenia jako

odpowiednich, lub dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może być zainstalowane i podłączone wyłącznie przez wykwalifikowaną osobę.

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

• Usunąć wszystkie elementy opakowania.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.
• Zachować minimalne odstępy od innych urządzeń i mebli.
• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.
• Po przycięciu zabezpieczyć krawędzie blatu przed widocznymi uszkodzeniami za pomocą odpowiedniego uszczelniacza.
• Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.
• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi. W dolnej części każdego urządzenia znajdują się wentylatory chłodzące.
• Jeśli urządzenie zainstalowano nad szufladą:
• Nie przechowywać drobnych elementów ani arkuszy papieru, które mogłyby zostać wciągnięte, uszkadzając wentylatory chłodzące lub obniżając wydajność układu chłodzenia.

Zachować odstęp co najmniej 2 cm między dolną częścią urządzenia a

elementami przechowywanymi w szufladzie.

• Usunąć wszystkie przegrody zamontowane w szafce pod urządzeniem.

2.2 Podłączenia elektryczne

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinny być wykonane przez wykwalifikowanego elektryka.
• Urządzenie musi być uziemione.
• Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.
• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.
• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźne lub nieprawidłowe połączenia przewodu zasilającego lub wtyczki (jeśli dotyczy) mogą być przyczyną przegrzania się styków. Użyć odpowiedniego przewodu zasilającego.
• Nie dopuszczać do splątania się przewodu zasilającego.
• Upewnić się, że zainstalowano zabezpieczenie przeciwporażeniowe.
• Użyć zacisku odciążającego na przewodzie.
• Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń.
• Nie stosować rozgałęźników ani przedłużaczy.
• Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić

autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi.

Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przeciwporażeniowe należy zamocować w taki sposób, aby nie można go było usunąć bez użycia narzędzi. - Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna. - Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki. - Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową. - Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego - wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników. W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

2.3 Sposób używania

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Przed pierwszym użyciem należy usunąć wszystkie opakowania, etykiety i folie ochronne (jeśli dotyczy).
• Urządzenie jest przeznaczone wyłącznie do użytku domowego (wewnątrz pomieszczeń).
• Nie zmieniać parametrów technicznych urządzenia.
• Upewnić się, że otwory wentylacyjne nie są zatkane.
• Nie pozostawiać urządzenia bez nadzoru podczas pracy.
• Po każdym użyciu wyłączyć pole grzejne.
• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą one się mocno rozgrzać.
• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.
• Nie używać urządzenia jako powierzchni roboczej ani do przechowywania.
• Jeśli powierzchnia urządzenia jest pęknięta, należy natychmiast odłączyć urządzenie od zasilania. Zapobiega to porażeniu prądem elektrycznym. Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm. Gorący olej może pryskać podczas wkładania do niego żywności.

OSTRZEŻENIE!

Zagrożenie pożarem i wybuchem

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Nie zbliżać płomienia ani rozgrzanych przedmiotów do tłuszczu i oleju podczas gotowania.
• Może dojść do samozaplonu oparów wydzielanych z bardzo gorącego oleju. Zużyty olej z resztkami żywności może zapalić się w niższej temperaturze niż świeży olej.
• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Nie stawiać gorących naczyń na panelu sterowania.
• Nie kłaść gorących pokrywek na szklanej powierzchni płyty grzejnej.
• Nie dopuszczać do wygotowania się potrawy.
• Należy uważać, aby nie dopuścić do upadku urządzenia lub naczyń na urządzenie. Powierzchnia może ulec uszkodzeniu.
• Nie włączać pól grzejnych z pustym naczyniem lub bez naczynia.
• Nie kłaść folii aluminiowej na urządzeniu.
• Naczynia z żeliwa, aluminium lub z uszkodzonym dnem mogą zarysować powierzchnie szklane/ceramiczne. Należy zawsze podnosić te przedmioty, gdy trzeba je przesunąć na powierzchnię gotowania.
• Urządzenie jest przeznaczone wyłącznie do zastosowań kuchennych. Urządzenia nie wolno stosować do innych celów, np. do ogrzewania pomieszczenia.

2.4 Konserwacja i czyszczenie

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.
• Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.
• Urządzenia nie wolno czyścić wodą pod ciśnieniem ani parą wodną. Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

2.5 Usługi

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym

centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne. - Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

2.6 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

W celu uzyskania informacji na temat utylizacji urządzenia należy skontaktować się ze sprzedawcą, autoryzowanym serwisem lub lokalnym autoryzowanym zarządcą odpadów. - Odłączyć urządzenie od źródła zasilania. - Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

3.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej.

Numer seryjny

3.2 Płyty grzejne do zabudowy

Płyt grzejnych do zabudowy wolno używać dopiero po ich zamontowaniu w

odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

3.3 Przewód zasilający

• Płyta grzejna jest wyposażona w przewód zasilający. W celu wymiany uszkodzonego przewodu należy użyć przewodu zasilającego następującego typu: H05V2V2-F, który wytrzymuje temperaturę co najmniej 90°C. Skontaktować się z autoryzowanym centrum serwisowym. Przewód zasilający może wymienić wyłącznie wykwalifikowany elektryk.

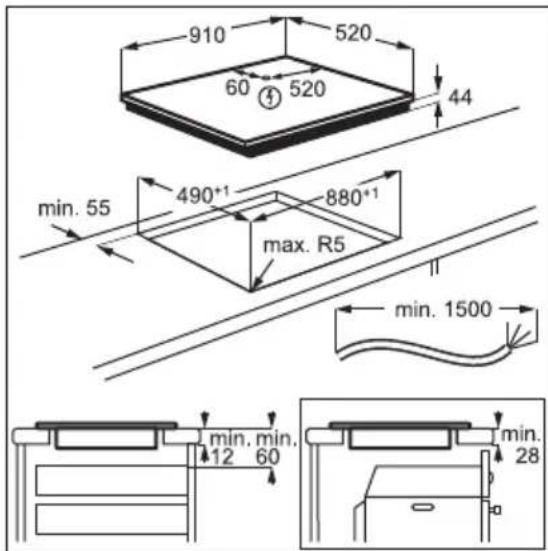

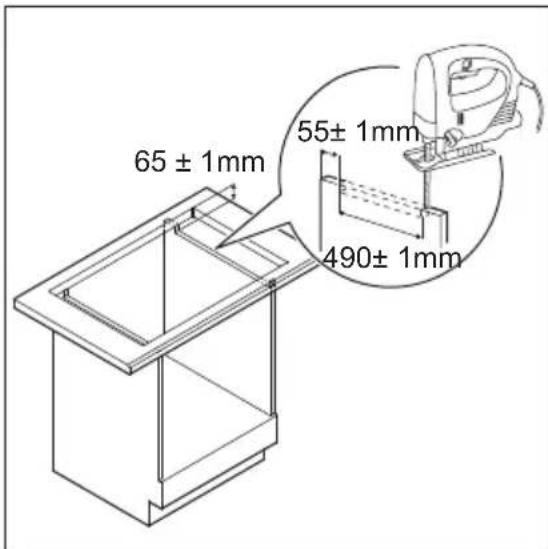

3.4 Montaż

W przypadku montażu płyty grzejnej pod okapem należy zapoznać się z informacjami na temat minimalnej odległości między urządzeniami zawartymi w instrukcji instalacji okapu.

Jeśli urządzenie jest zainstalowane nad szufladą, wentylator płyty grzejnej może spowodować nagrzewanie przedmiotów w szufladzie podczas procesu gotowania.

Znajdź film instruktażowy „Instalacja płyty indukcyjnej Electrolux – instalacja na blacie roboczym", wpisując pełną nazwę pokazaną na poniższym rysunku.

YouTube www.youtube.com/electrolux www.youtube.com/aeg

4.1 Układ powierzchni gotowania

1 Indukcyjna powierzchnia gotowania 2 Panel sterowania

4.2 Układ panelu sterowania

14

Urządzenie obsługuje się, dotykając pól czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach.

Pole czujnika Uwagi

1	①	Wączanie i wączanie płyty grzejnej.
2		Wączanie i wączanie funkcjbi Blokada lub Blokada uruchomienia.
3		Wskazanie aktywnego pola.
4		Wskaźnik CountUp Timer.
5		Wskaźnik Wącznik czasowy.
6	- Wyȩwtlacz zegara: 00-99 minut.
7		Wączanie i wączanie funkcjbi Bridge i przyłączanie między trybami.
8		WyborFUNCjbi Timer.
9	+/-	Przesłużanie i skracanie czasu.

Pole czujnika Uwagi

10	Włączanie i wyłączanie fungcji Hob2Hood.
11	Włączanie i wyłączanie fungcji Pauza.
12	Włączanie fungcji PowerBoost.
13	- Ustawianie mocy grzania: 0-9.
14	Włączanie i wyłączanie fungcji PowerSlide.

5. CODZIENNE UŻYTKOWANIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Włączanie i wyłączanie

Dotknąć 1 sekundę, aby włączyć lub wyłączyć płytę grzejną. Panel sterowania wyświetla się po włączeniu płyty grzejnej i gaśnie po jej wyłączeniu.

5.2 Samoczynne wyłączenie

Funkcja ta powoduje samoczynne wyłączenie płyty grzejnej, gdy:

• w ciągu 50 sekund na płycie grzejnej nie ustawiono żadnego naczynia,
• w ciągu 50 sekund po ustawieniu naczynia nie ustawiono mocy grzania,
• panel sterowania został zalany lub przez ponad 10 sekund znajduje się na nim przedmiot (naczynie, ściereczka itp.). Po wyemitowaniu sygnału dźwiękowego płyta grzejna wyłącza się. Należy usunąć przedmiot lub wyczyścić panel sterowania.
• płyta ulega nadmiernemu rozgrzaniu (np. gdy wygotuje się zawartość naczynia). Przed ponownym użyciem płyty grzejnej odczekać, aż pole grzejne ostygnie.
• Nie wyłączono pola grzejnego lub nie zmieniono mocy grzania. Po pewnym czasie płyta grzejna wyłącza się.

Zależność między ustawieniem mocy grzania a czasem, po jakim wyłączy się płyta grzejna:

Ustawienie mocy Płyta grzejna wyłącza się po

1-2 6 godz. 3-4 5 godz. 5 4 godz. 6-9 1,5 godz.

5.3 Używanie pola grzejnego

UWAGA!

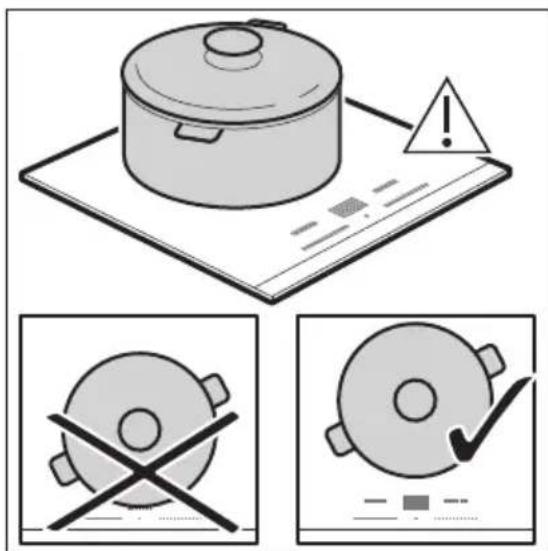

Nie stawiać gorących naczyń na panelu sterowania. Występuje zagrożenie uszkodzeniem elementów elektronicznych.

Naczynia należy stawiać na środku pola grzejnego.

Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczynia. Jeśli naczynie jest ustawione w prawidłowym położeniu, płyta grzejna wykrywa je i zaświeci się odpowiedni pasek regulacji. Nad paskiem regulacji pojawia się czerwony wskaźnik pola grzejnego, który wskazuje położenie naczynia.

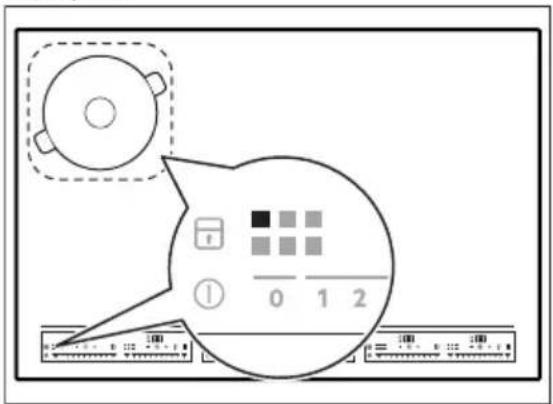

Każdy z kwadratów na panelu sterowania odpowiada jednemu polu grzejnemu na powierzchni gotowania. Wskaźniki pól grzejnych sygnalizują sterowanie określonym polem grzejnym przy pomocy paska regulacji.

5.4 Ustawienie mocy grzania

1. Nacisnąć żądane ustawienie mocy grzania na pasku regulacji. Można również przesunąć palcem wzdłuż paska regulacji, aby ustawić lub zmienić ustawienie mocy grzania pola grzejnego.
2. Aby wyłączyć pole grzejne, należy nacisnąć 0. Po umieszczeniu naczynia na polu grzejnym i ustawieniu mocy grzania pozostanie ona na niezmienionym poziomie przez 2 minuty po zdjęciu naczynia. Pasek regulacji i wskaźnik pola grzejnego będą migać przez 2 minuty. Jeśli w ciągu tego czasu na polu grzejnym zostanie ponownie ustawione naczynie, nastąpi przywrócenie ustawionej mocy grzania. W przeciwnym razie pole grzejne wyłączy się.

5.5 OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego)

OSTRZEŻENIE! Gdy świeci się wskaźnik, występuje zagrożenie poparzeniem ciepłem resztkowym.

Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczynia. Płyta ceramiczna jest podgrzewana przez ciepło naczynia.

Wskaźniki pojawiają się, gdy pole grzejne jest gorące. Pokazują one ciepło resztkowe aktualnie używanych pól grzejnych.

Może również pojawić się wskaźnik:

- dla sąsiadujących pól grzejnych, nawet jeśli nie są używane, - gdy gorące naczynie zostanie umieszczone na zimnym polu grzejnym, - gdy płyta grzejna jest wyłączona, ale pole grzejne jest nadal gorące.

Wskaźnik zniknie po ostygnięciu pola grzejnego.

5.6 Bridge

Funkcja ta łączy dwa pola grzejne, które działają jak jedno pole grzejne. Umożliwia ona gotowanie w dużych naczyniach.

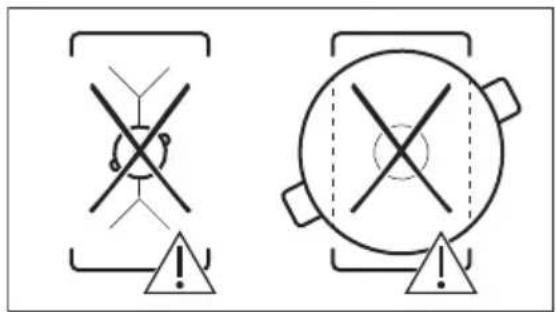

1. Ustawić naczynie na dwóch polach grzejnych. Naczynie powinno zakrywać środki obu pól grzejnych. Wskaźnik zmieni kolor na biały.
2. Dotknąć, aby włączyć funkcję.
3. Ustawić moc grzania. Naczynie musi zakrywać środki obu pól grzejnych, ale nie może wystawać poza oznaczenia obszaru pola grzejnego.

Aby wyłączyć funkcję, należy dotknąć. Pola grzejne będą działać niezależnie od siebie.

5.7 PowerBoost

Funkcja ta umożliwia zwiększenie mocy określonego pola grzejnego zależnie od wielkości naczynia. Funkcję można włączyć tylko na ograniczony czas.

Dotknąć P, aby włączyć funkcję dla wybranego pola grzejnego. Symbol zmieni kolor na czerwony. Funkcja włączy się automatycznie.

i

Informacja o maksymalnym czasie działania funkcji znajduje się w części „Dane techniczne".

5.8 Pauza

Gdy funkcja jest włączona, można używać oznaczenia.

Funkcja nie blokuje funkcji zegara:

Nacisnąć, aby włączyć funkcję. Symbol zmieni kolor na czerwony. Moc grzania zostanie zmniejszona do wartości 1. Aby wyłączyć funkcję: dotknąć symbolu. Symbol zmieni kolor na biały. Włączy się poprzednie ustawienie mocy grzania.

5.9 Timer

Wyłącznik czasowy

Funkcja ta służy do określenia czasu pracy pola grzejnego podczas danego cyklu gotowania.

Najpierw należy ustawić moc grzania, a następnie funkcję.

1. Dotknąć, aby włączyć funkcję lub zmienić ustawienie czasu. Na wyświetlaczu pojawią się cyfry oraz wskaźniki. Symbol zmieni kolor na czerwony, a symbol - na biały. Jeśli nie nastąpi ustawienie zegara, wszystkie wskaźniki zgasną po 4 sekundach.
2. Dotknąć, aby ustawić czas (od 00 do 99 minut). Po upływie 3 sekund zegar automatycznie rozpocznie odliczanie czasu. Wskaźniki zgasną, a symbol będzie nadal świecić na czerwono. Gdy odliczanie czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie. Aby wyłączyć sygnał dźwiękowy, należy dotknąć.

Aby wyłączyć funkcję: dotknąć, włączyć się wskaźniki, za pomocą + lub - ustawić na wyświetlaczu wartość 00. Ewentualnie ustawić moc grzania na wartość 0. Rozlegnie się sygnał dźwiękowy i funkcja zegara zostanie anulowana.

Licznik czasu

Funkcja ta służy do kontrolowania czasu pracy pola grzejnego.

Dotknąć dwukrotnie, aby włączyć funkcję. Wskaźnik zmieni kolor na czerwony, a stoper zacznie automatycznie naliczać czas. Aby wyłączyć funkcję: dotknij, gdy wskaźniki zaświecą się, dotknij.

Minutnik

Funkcji tej można używać, gdy płyta grzejna jest włączona, ale nie pracuje żadne pole grzejne.

Aby wyświetlić panel sterowania, należy umieścić naczynie na polu grzejnym.

1. Aby włączyć funkcję, należy dotknąć i przytrzymać, aż wskaźnik zmieni kolor na czerwony.
2. Dotknąć + lub -, aby ustawić czas.

Po upływie 4 sekund funkcja uruchomi się automatycznie. Wskaźniki

zgasną. Będzie nadal świecić na czerwono.

Po ustawieniu funkcji można zdjąć naczynie.

Gdy odliczanie czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie. Dotknąć, aby wyłączyć sygnał dźwiękowy.

Aby wyłączyć funkcję: dotknąć. Zaświecają się wskaźniki + i -. Za pomocą + lub - ustawić na wyświetlaczu wartość.

Funkcja nie ma wpływu na działanie żadnego pola grzejnego.

5.10 Blokada

Podczas pracy płyty grzejnej można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia mocy grzania.

Najpierw należy ustawić moc grzania.

Dotknąć, aby włączyć funkcję. Symbol zmieni kolor na czerwony i zacznie migać.

Aby wyłączyć funkcję, należy dotknąć. Symbol zmieni kolor na biały.

Wyłączenie płyty grzejnej powoduje również wyłączenie tej funkcji.

5.11 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu uruchomieniu płyty grzejnej.

Włączyć płytę grzejną i nie wybierać ustawienia mocy grzania.

Aby włączyć funkcję, należy dotknąć i przytrzymać, aż zmieni kolor na czerwony.

Paski regulacji znikną. Wyłączyć płytę grzejną.

Po wyłączeniu płyty grzejnej funkcja pozostanie aktywna.

Aby wyłączyć funkcję na czas jednego cyklu gotowania: Włączyć płytę grzejną, a

pomocą. Zaświeci się. Dotknąć i przytrzymać, zmieni kolor na biały.

Pojawią się paski regulacji. Ustawić w ciągu 50 sekund moc grzania. Teraz można używać płyty grzejnej. Po wyłączeniu płyty grzejnej za pomocą funkcja będzie nadal aktywna.

Aby całkowicie wyłączyć funkcję: włączyć płytę grzejną i nie wybierać ustawienia mocy grzania. Dotknąć i przytrzymać, zmieni kolor na biały. Pojawią się paski regulacji.

Wyłączyć płytę grzejną.

5.12 PowerPoint

Funkcja umożliwia regulację temperatury za pomocą przestawienia naczynia w inne miejsce indukcyjnego pola grzejnego.

Funkcja ta powoduje podział indukcyjnego pola grzejnego na trzy obszary o różnych ustawieniach mocy grzania. Płyta grzejna wykrywa położenie naczynia i dostosowuje moc grzania do danej pozycji.

Podczas korzystania z funkcji należy używać tylko jednego naczynia.

Aby zmienić ustawienie mocy grzania, należy podnieść naczynie i postawić je na innym polu grzejnym. Przesuwanie naczynia może spowodować zarysowanie i odbarwienie powierzchni.

• Wskaźnik pola grzejnego wskazuje oba pola działające w trybie połączenia, nawet jeśli używane jest tylko jedno pole.
• Ustawienie mocy grzania można zmienić ręcznie tylko wtedy, gdy co najmniej jedno pole grzejne wyłącza się automatycznie.
• Ustawienia mocy grzania można zmienić osobno dla każdego położenia. Przy wyłączeniu płyta grzejna zapamiętuje ustawienia mocy grzania i przywraca je przy następnym włączeniu funkcji.
• Aby zmienić ustawienie mocy grzania, należy podnieść naczynie i postawić je na

innym polu grzejnym. Przesuwanie naczynia może spowodować zarysowanie i odbarwienie powierzchni.

Dotknąć, aby włączyć funkcję.

Symbol zmieni kolor na czerwony, a pasek regulacji wskaże domyślne ustawienie mocy grzania. Wszystkie pola grzejne będą działać przez 9 minut.

Po upływie 9 minut rozlegnie się sygnał dźwiękowy i puste pola grzejne wyłączą się.

Dotknąć, aby przywrócić działanie funkcji. Można przesunąć naczynie lub umieścić je w nowym położeniu.

Aby zmienić domyślne ustawienie ręcznie, należy dotknąć paska regulacji i wybrać odpowiedni poziom.

• Domyślne ustawienie mocy grzania*** można zmienić tylko wtedy, gdy funkcja jest aktywna.
• Domyślne ustawienia mocy grzania można zmienić osobno dla każdego położenia. Przy wyłączeniu płyta grzejna zapamiętuje te ustawienia i przywraca je** przy następnym włączeniu funkcji.

Aby wyłączyć funkcję, należy dotknąć symbol. Symbol zmieni kolor na biały.

5.13 Hob²Hood

Jest to zaawansowana, automatyczna funkcja, która umożliwia połączenie płyty grzejnej ze współpracującym z nią okapem kuchennym. Zarówno płyta grzejna, jak i okap są wyposażone w układ komunikacji przesyłający sygnały w podczerwieni. Prędkość wentylatora jest określana automatycznie na podstawie ustawienia trybu oraz temperatury maksymalnej rozgrzanego naczynia na płycie grzejnej. Możliwe jest również ręczne sterowanie okapem za pośrednictwem płyty grzejnej.

W większości modeli okapów system zdalnego sterowania jest domyślnie wyłączony. Przed użyciem funkcji należy go włączyć. Więcej informacji znajduje się w instrukcji obsługi okapu.

Automatyczne działanie funkcji

Aby funkcja działała automatycznie, należy dla trybu automatycznego wybrać ustawienie H1-H6. Domyślne ustawienie płyty grzejnej to H5. Okap kuchenny będzie reagował na każde włączenie płyty grzejnej. Płyta grzejna będzie automatycznie rozpoznawać temperaturę naczynia i odpowiednio dostosowywać prędkość wentylatora.

Włączanie oświetlenia

Można tak ustawić płytę grzejną, aby każde jej włączenie powodowało automatyczne włączenie oświetlenia. W tym celu należy wybrać dla trybu automatycznego ustawienie H1-H6.

Oświetlenie okapu wyłącza się po upływie 2 minut od wyłączenia płyty grzejnej.

Tryby automatyczne

Auto-	ma-tyczne oś-wietle-nie	Gotowa-nie1)	Smaż%-nie2)
Tryb H0 Wymi-leczone		Wymiarczone Wymiarczone
Tryb H1 WŁA-	CZONE	Wymiarczone Wymiarczone
Tryb H23)	WŁA-CZONE	Prędkość wentylatora 1	Prȩdkość wentylatora 1
Tryb H3 WŁA-	CZONE	Wymiarczone Prȩdkość wentylatora 1
Tryb H4 WŁA-	CZONE	Prȩdkość wentylatora 1	Prȩdkość wentylatora 1
Tryb H5 WŁA-	CZONE	Prȩdkość wentylatora 1	Prȩdkość wentylatora 2

Auto-	gotowa- nie1)	Smaże- nie2)
	os-
	wietle-
	nie

Tryb H6 WLA

CZONE

Prędkość wentylatora 2

1) Urządzenie rozpoznaje proces gotowania i uruchamia wentylator zgodnie z ustawieniem trybu automatycznego. 2) Urządzenie rozpoznaje proces smażenia i uruchamia wentylator zgodnie z ustawieniem trybu automatycznego. 3) W tym trybie włączanie wentylatora i oświetlenia jest niezależne od temperatury.

Zmiana trybu automatycznego

1. Wyłączyć urządzenie.
2. Dotknąć 3 sekundy. Wyświetlacz włączy się i wyłączy.
3. Dotknąć przez 3 sekundy.
4. Dotknąć kilkakrotnie ①, aż wyświetli się H.
5. Dotknąć zegara, aby wybrać tryb automatyczny.

Po zakończeniu gotowania i wyłączeniu płyty grzejnej wentylator okapu ma nadal pracować przez pewien czas. Po upływie tego czasu system wyłącza wentylator automatycznie i uniemożliwia przypadkowe włączenie wentylatora przez kolejne 30 sekund.

Aby sterować okapem bezpośrednio z panelu okapu, należy wyłączyć tryb automatyczny funkcji.

Ręczne sterowanie prędkością wentylatora

Możliwe jest również ręczne sterowanie okapem za pośrednictwem płyty grzejnej.

Dotknąć, gdy płyta grzejna jest włączona.

Powoduje to wyłączenie trybu automatycznego funkcji i umożliwia ręczną zmianę prędkości wentylatora.

Naciśnięcie powoduje zwiększenie prędkości wentylatora o jeden poziom. Jeśli wentylator pracuje z maksymalną

prędkością, ponowne naciśnięcie powoduje ustawienie prędkości wentylatora na wartość 0 i jego wyłączenie. Aby ponownie włączyć wentylator z prędkością 1, należy dotknąć

Aby włączyć automatyczny tryb działania funkcji, należy wyłączyć płytę grzejną i włączyć ją ponownie.

5.14 OffSound Control (Włączanie i wyłączanie dźwięków)

Najpierw wyłączyć płytę grzejną.

1. Dotknąć przez 3 sekundy, aby włączyć płytę. Wyświetlacz zacznie się świecić.
2. Dotknąć przez 3 sekundy. Wyświetli się b0 lub b1
3. Dotknąć zegara, aby wybrać jedno z następujących ustawień:
4. sygnały przyciskowe są wyłączone
5. sygnały przyciskowe są
6. Aby potwierdzić wybór, należy zaczekać, aż płyta grzejna wyłączy się samoczynnie.

Gdy dla funkcji wybrane jest ustawienie, sygnały dźwiękowe są emitowane tylko w następujących przypadkach:

· po dotknięciu ① - po zakończeniu odliczania przy funkcji Minutnik - po zakończeniu odliczania przy funkcji Wyłącznik czasowy - gdy na panelu sterowania zostanie położony jakiś przedmiot.

5.15 Zarządzanie energią

Jeśli włączone są różne pola grzejne, a zużyta moc przekracza ograniczenia

zasilania, ta funkcja dzieli dostępną moc między wszystkie pola grzejne. Płyta grzejna steruje ustawieniami mocy grzania, aby chronić bezpieczniki instalacji domowej.

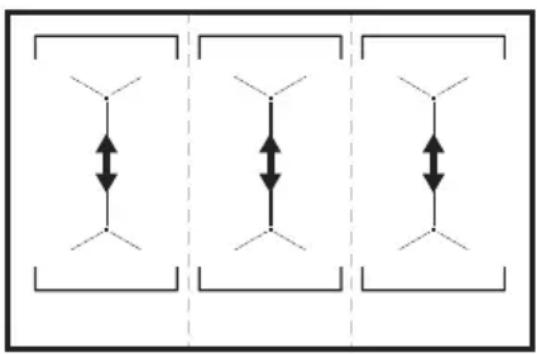

• Pola grzejne są pogrupowane zgodnie z umiejscowieniem i liczbą faz podłączonych do płyty grzejnej. Maksymalne obciążenia każdej fazy wynosi 3680 W. Jeśli płyta grzejna osiągnie maksymalną moc jednej fazy, moc pól grzejnych automatycznie zmniejszy się. Dla pól grzejnych o zmniejszonej mocy na panelu sterowania pokazywane są tylko możliwe maksymalne ustawienia mocy grzania.
• Jeśli niedostępna jest wyższa moc grzania, należy najpierw zmniejszyć ją dla innych pól grzejnych.
• Możliwość włączenia funkcji zależy od liczby i wielkości naczyń. Informację dotyczącą możliwych kombinacji mocy grzania można znaleźć na ilustracji.

6. WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Naczynia

Silne pole elektromagnetyczne z indukcyjnego pola grzejnego bardzo szybko wytwarza ciepło w naczyniu.

Na indukcyjnych polach grzejnych należy używać odpowiednich naczyń.

• Dno naczynia musi być jak najgrubsze i płaskie.
• Przed ustawieniem naczynia na powierzchni płyty grzejnej upewnij się, że jego spód jest czysty i suchy.
• Aby uniknąć zarysowania powierzchni szkła ceramicznego, nie należy przesuwać naczyń.

Materiał naczynia

• prawidłowe: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (z odpowiednim oznaczeniem producenta).
• nieprawidłowe: aluminium, miedź, mosiądz, szkło, ceramika, porcelana.

Naczynie nadaje się do gotowania na płycie indukcyjnej, jeśli:

• możliwe jest szybkie zagotowanie wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;
• magnes jest przyciągany przez dno naczynia.

Wymiary naczyń

• Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń.
• Wydajność pola grzejnego zależy od średnicy naczynia. Naczynie o średnicy dna mniejszej niż minimalna pochłania tylko część energii generowanej przez pole grzejne.
• Ze względów bezpieczeństwa oraz by uzyskać optymalne efekty pieczenia nie należy używać naczyń większych niż podano w rozdziale „Specyfikacja pól grzejnych”. Podczas gotowania należy unikać umieszczania naczyń w pobliżu panelu sterowania. Może to mieć wpływ na działanie panelu sterowania lub spowodować przypadkowe włączenie funkcji płyty grzejnej.

Patrz „Dane techniczne”.

6.2 Odgłosy podczas pracy

Jeżeli słychać:

• odgłos trzaskania: naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).
• gwizd: pole grzejne jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).
• odgłos brzęczenia: ustawiono wysoką moc grzania.
• odgłos klikania: odbywa się przełączanie obwodów elektrycznych.
• odgłos syczenia, brzęczenia: uruchomiony jest wentylator.

Opisane odgłosy są normalnym zjawiskiem i nie świadczą o usterce urządzenia.

6.3 Öko Timer (Zegar eko)

Aby oszczędzać energię, grzałka pola grzejnego wyłącza się zanim zabrzmi sygnał

wyłącznika czasowego. Różnica w czasie pracy urządzenia zależy od ustawionego poziomu mocy grzania oraz czasu gotowania.

6.4 Przykłady zastosowań związanych z gotowaniem

Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne nie jest liniowa. Zwiększenie mocy grzania nie powoduje proporcjonalnego zwiększenia poboru mocy. Przy ustawieniu średniej mocy grzania pole grzejne wykorzystuje mniej niż połowę swojej mocy.

Dane przystawione w tabeli mają wyłącznie charakter orientacyjny.

Ustawienie mocy grzania	Zastosowanie: Czas	Wskazówki (min)
1 Podtrzymywanie temperatury potraw. w razie		UmieśćPICPokrywkę na naczyniu. potrzeby
1 - 2 Sos holenderski, roztapianie: maslo, czekolada,źelatyna.		5 - 25 Zamieszać od czasu do czasu.
1 - 2 Ścinanie: puszyste omlety, smażone jajka.		10 - 40 Gotuj z założona Pokrywką.
2 - 3 Gotowanie ryżu lub potraw mlecznych, podgrzewanie gotowych potraw.		25 - 50 Dodać co najmnej dwukrotnieość piłyu niż ryżu. Potrawy mleczne mięszać od czasu do czasu.
3 - 4 Warzywa, ryby,.mięso na parze. 20 - 45 Dodać kilka tyżek wody.
4 - 5 Ziemniaki na parze. 20 - 60 Użyć maksymalnie ¼ l wody na 750 g ziemniaków.
4 - 5 Gotowanieȩ克斯ych ilosci potraw, du-szenie i zupy.		60 - 150 Do 3 litrów wody plus skóładniki.
6 - 7 Delikatne smażenie: eskalopki, cordon bleu, kotlety, bryzole, kielbasa, wąróbski, zasmażki, jajka, nalesniki,(PCzki.		w razie potrzeby Obrócić po upływie połowyy czasu.
7 - 8 Intensywne smażenie, placki ziemnia-czane, steki z polędwicy, steki.		5 - 15 Obrócić po upływie połowyy czasu.
9 Gotowanie wody, gotowanie makaronu, obsmazanie mięsa (gulasz,.mięso duszone w sosie wlasnym), smażenie frytek.

6.5 Wskazówki i porady dotyczące korzystania z funkcji Hob²Hood

Obsługa płyty grzejnej za pomocą funkcji:

• Zabezpieczyć panel okapu przy bezpośrednim działaniu promieni słonecznych.
• Nie kierować żarówki halogenowej na panel okapu.
• Nie należy zasłaniać panelu sterowania płyty grzejnej.
• Nie blokować sygnału między płytą grzejną a okapem (np. przez zasłonięcie go, uchwytem naczynia lub wysokim naczyniem). Patrz ilustracja.

Okap na rysunku jest tylko przykładowy.

Inne urządzenia sterowane zdalnie mogą blokować sygnał. Nie należy używać tego typu urządzeń w pobliżu płyty grzejnej, jeśli włączono funkcję Hob²Hood.

Okapy kuchenne z funkcją Hob²Hood Pełną ofertę okapów kuchennych współpracujących z tą funkcją można znaleźć na naszej witrynie internetowej dla klientów. Okapy kuchenne Electrolux, które działają z tą funkcją, muszą posiadać symbol

7. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

7.1 Informacje ogólne

Czyścić płytę grzejną po każdym użyciu. Zawsze używać naczyń z czystym dnem.

Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej. - Stosować odpowiednie środki przeznaczone do czyszczenia powierzchni płyty grzejnej. - Użyć specjalnego skrobaka do szkła.

7.2 Czyszczenie płyty grzejnej

• Usuwać natychmiast: stopiony plastik, folie, cukier oraz zabrudzenia z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą spowodować uszkodzenie płyty grzejnej. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem.
• Usunąć, gdy płyta grzejna wystarczająco ostygnie: ślady osadu

kamienia i wody, plamy tłuszczu, metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką.

• Usuwanie metalicznych, połyskliwych przebarwień: użyć wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką.

8. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

8.1 Co zrobić, gdy...

Problem Mnżliwa przyczyna Środek zaradczy
NieMZNA uruchomieć piekarnika ani nim sterowania.	Piekarnika nie podłacznono do zasilania lub podłacznono nieprawidłowo.	Sprawdzić, czy piekarnik podłacznono sprawidłowo do zasilania.
ZadziaŁał bezpiecznik. Sprawdzić, czy bezpiecznik jest przy-		czyna usterki. Jeźeli nadal;będzie dochodzic do wyzwalania bezpiecznika,naleź y skontaktuć są z wykalifoko-wanym elektrykiem.
Dotknięto"Justocȩść 2 lub wearyj"—pól czujników.		Dotknić tylko"Justego pola czujnika.
DziaŁa founcja Pauza. Patrz „Codzienna eksploatacja".
Na panelu sterowania znejdu)—sied plamy wody lub tłuszczu.		Wyczyśćcić panel sterowania.
NieMZNA ustawić maksymalnej mocy grzania"Justego z pól grzejnych.	Pozostale pola zu)—w)—w)—maksymal—nagaryst)—noe mo.—moc. Płtya grzejna—to—which prawidłowo.	Zmniejszyć moc poziost)—ych pol' grzej—nych podłacznych do tej samej fazy. Patrz „Zaradzanie energia".
Rozlegnie są sygnat"—)—w)—w)—kowyy i płtya grzejna"—w)—w)—c)—s—they. Gdy płtya grzejna—is"—w)—c)—zona, Rozlega są sygnat"—)—w)—kowyy.		Usun)—przemiot z pol' czujników.
Plcyta grzejna"—)—w)—c)—w)—kowyy.		Usun)—przemiot z pola czujnika.

Problem Możliwa przyczyna Środek zaradczy

Wskaznik ciepla resztkowego nie wącza są.	Pole grzejne nie jest gość, ponie- wȩ dwialto za krótko lub nascimento uszkodzenie czujnika.	Ješli pole grzejne działo wystarczaja- co dlugo, aby bylo gość,/Private skont⁺towa⁻ć sied z autoryzowanym centrum serwisowym.
Hob²Hood nie daneja. Zakryto panel sterowania. Usun⁺ć przytedmiot z panelu sterowa-nia.
Uzywane jest bardzo wysokie nacz%-nie bloku⁺çce sygn⁺.	Uzyć mniewszego naczyna, zmienić pole grzejne lub sterowania okapem reçznie.
Brak sygn⁺ów dźwiękowych podczas dotykania pól czujników na panelu.	Sygn⁺ydwźȩkowe są wy)—czzone. W)—czyć sygn⁺y dźwiękowe. Patrz „Codzienna eksploatacja".
W)—czy sie®	Działa funcka Blokada uruchomie-nia lub Blokada.	Patrz „Codzienna eksploatacja".
Pasek regul⁺ci miga. Brak naczyna na polu grzejnym lub pole grzejne nie zostalo calkownikie zakryte.	Postawić naczyna na polu grzejnym, tak aby calkownikie zagryło pole grzejne.
Uzyto niedpowiedniogo naczyna. Uzyć odpowiednie naczyna. Patrz „Wskazówki i porady".
Średnica dna naczyna jest za małā dla wybranego pola.	Uzywać naczyny o odpowiednich wy-miarach. Patrz „Dane techniczne".
Działa fungacja PowerSlide. Na uni- wersalnym indukcyjnym polu grzej⁻nym z)—dujⁿ sied dwa nacimiento.	Uzyć tylko jeder nuczynie. Patrz „Uni- wersalne indukcyjne pole grzejne".
Na wy)—wietlaczu pojawi są E cyfra.	Wystapil bław platy grzejnej. W)—czyć plłyegrzejna i w)—czyć po-nownie po 30 sekundach. Je)—ponow-nie wy)—wietli sie E"—aleź od)—czyć plłyegrzejna od zasilania. Po up)—wywie 30 sekund ponownie pod)—czyć pltye. Je)—problem;będzie w)—stępłowat nad-al, nicheźwy skont⁺towa⁻ć sied z autory-żowanym centrum serwisowym.
Śyszaly jest ciągly sygn⁺d)—w)—kowyy.	Nieprawidlowe pod)—czelenie elektryczne.	O)—czyć plłyegrzejna od zasilania. Z)—czyć sied do wy)—kalifikaniego elektryka, aby sprawdzwī instalacje.

8.2 Jeśli nie mogą znaleźć rozwiązania...

Jeżeli rozwiązanie problemu we właściwym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym. Podaj dane z tabliczki znamionowej. Upewnić się, że płyta grzejna była

prawidłowo użytkowana. Jeśli nie, naprawę wykona odpłatnie pracownik serwisu lub sprzedawca - również w okresie gwarancyjnym. Informacja na temat okresu gwarancyjnego i autoryzowanych punktów serwisowych znajdują się w broszurze gwarancyjnej.

9. DANE TECHNICZNE

9.1 Tabliczka znamionowa

Model EIV9467 Numer produktu (PNC) 949 596 708 00 Typ 61 E6A 04 AA 400 V, 3N, 50-60 Hz Indukcja 11.0 kW Wyprodukowano w: Niemcy Nr seryjny.... 11.0 kW ELECTROLUX

9.2 Parametry pól grzejnych

Pole grzejne Moc znamionowa (maksymalna moc grzania) [W]	PowerBoost [W] PowerBoost maksymalny czas [min]	Średnica naczy-nia [mm]
Lewe przyednie 2300 3200 10 125 - 210
Lewe tylne 2300 3200 10 125 - 210
Środkowe przyednie 2300 3200 10 125 - 210
Środkowy tylny 2300 3200 10 125 - 210
Prawe przyednie 2300 3200 10 125 - 210
Prawe tylne 2300 3200 10 125 - 210

Moc pól grzejnych może się różnić od wartości podanych w tabeli. Zmienia się ona w zależności od materiału i wymiarów naczyń.

W celu uzyskania optymalnych efektów gotowania należy stosować naczynia o średnicy nie większej niż podano w tabeli.

10. EFEKTYWNOŚĆ ENERGETYCZNA

10.1 Informacje o produkcie*

Dane identyfikacyjne modelu EIV9467

Typ płyty grzejnej Płyta grzejna do jabudowy
Liczba powierzchni grzejnych		3
Technologia grzania		Płyta indukcyjna
Długosc (Dt.) i szerokość (Szer.) powierzchni grzejnej	Lewa	Dt. 37,9 cm Szer. 22,0 cm
Długosc (Dt.) i szerokość (Szer.) powierzchni grzejnej	Środkowa Dt. 37,9 cm Szer. 22,0 cm
Długosc (Dt.) i szerokość (Szer.) powierzchni grzejnej	Prawa	Dt. 37,9 cm Szer. 22,0 cm

Zužycie energii powierzchni grzejnej (EC electric cooking)	Lewa 186,8 Wh/kg
Zužycie energii powierzchni grzejnej (EC electric cooking)	Środkowa 186,8 Wh/kg
Zužycie energii powierzchni grzejnej (EC electric cooking)	Prawa 186,8 Wh/kg
Zužycie energii przyez płythagrne grzejnych (EC electric hob) 186,8 Wh/kg

• Dla Unii Europejskiej zgodnie z Rozporządzeniami UE 66/2014. Dla Białorusi zgodnie z normą STB 2477-2017, załącznik A. Dla Ukrainy zgodnie z normą 742/2019.

EN 60350-2 - elektryczny sprzęt do gotowania do użytku domowego - część 2: Płyty grzejne - metody pomiaru wydajności.

Parametry elektryczne powierzchni grzejnej są odpowiednio oznaczone przy poszczególnych polach grzejnych.

10.2 Oszczędzanie energii

Stosowanie się do poniższych wskazówek pozwoli oszczędzać energię podczas codziennej eksploatacji.

• Należy podgrzewać tylko tyle wody, ile jest potrzebne. W miarę możliwości należy zawsze przykrywać naczynia pokrywką.
• Przed włączeniem pola grzejnego należy postawić na nim naczynie. Mniejsze naczynia należy stawiać na mniejszych polach grzejnych.
• Naczynia należy stawiać bezpośrednio na środku pola grzejnego.
• Ciepło resztkowe można wykorzystać do podtrzymywania ciepła potraw lub roztapiania składników.

11. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

Nie wolno wyrzucać urządzeń oznaczonych symbolem wraz z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

1.2 Ośzaż 6e3o nanopoctb

UWAGA! Urządzenie i jego otwarte elementy silnie nagrzewają się podczas eksploatacji. Bądź ostrożny! Nie dotykaj elementów grzejnych.

UWAGA! Nie zostawiaj na płycie bez nadzoru produktów gotowanych na płycie lub oleju, to może stanowić zagrożenie i doprowadzić do pożaru. W żadnym wypadku nie próbuj gasić płomienia wodą; zamiast tego wyłącz urządzenie i nakryj płomień, na przykład pokrywką lub kocem gaśniczym. UWAGA! Podłączenie urządzenia do sieci elektrycznej nie powinno odbywać się przez zewnętrzne przełączające urządzenia, na przykład timery, a także przez elektryczne obwody, regularnie włączane i wyłączane przez dostawcę energii elektrycznej. PRZESTROGA. OBOWIĄZKOWO kontroluj proces gotowania. Krótki proces gotowania należy kontrolować stale. UWAGA! Zagrożenie pożarem: Nie używaj powierzchni płyty do przechowywania jakichkolwiek przedmiotów. Nie kładź metalowych przedmiotów, takich jak noże, widelce, łyżki, pokrywki na powierzchnię płyty, ponieważ możliwe jest ich silne nagrzanie. Nie eksploatuj urządzenia przed jego wbudowaniem w meble. Nie używaj do czyszczenia urządzenia myjki parowej. - Po zakończeniu gotowania wyłącz pole grzejne, ustaw pokrętło sterowania w odpowiednim położeniu. Nie polegaj na czujniku wykrywania naczyń. - W przypadku wykrycia pęknięć na powierzchni ceramicznej / na powierzchni szkła wyłącz urządzenie i odłącz je od sieci elektrycznej. Jeśli urządzenie jest podłączone do sieci elektrycznej bezpośrednio za pomocą listwy zaciskowej, wyjmij bezpieczniki, aby odłączyć urządzenie od sieci. W takim przypadku konieczne jest skontaktowanie się z autoryzowanym serwisem. W przypadku uszkodzenia kabla zasilającego, aby uniknąć niebezpieczeństwa, musi on zostać wymieniony

przez producenta, autoryzowany serwis lub inną wykwalifikowaną osobę.

UWAGA! Używaj tylko osłony powierzchni płyty, która została opracowana przez producenta urządzenia do gotowania na płycie, oznaczona przez producenta urządzenia w instrukcji jako odpowiednia do użytku z tym urządzeniem lub wbudowana w urządzenie. Używanie nieodpowiedniej osłony może stać się przyczyną wypadku.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

UWAGA!

Instalacja urządzenia powinna być przeprowadzona tylko przez wykwalifikowanego specjalistę.

UWAGA!

TO MOŻE POCIĄGNĄĆ ZA SOBĄ USZKODZENIE URZĄDZENIA LUB OBRAŻENIA CIAŁA.

• Usuń całe opakowanie. Nie instaluj ani nie używaj urządzenia, jeśli jest uszkodzone. Postępuj zgodnie z instrukcjami instalacji dołączonymi do urządzenia. Zapewnij minimalne odstępy między sąsiednimi urządzeniami a meblami. Zawsze bądź ostrożny podczas przenoszenia urządzenia, ponieważ jest ciężkie. Zawsze używaj rękawic ochronnych i zamkniętego obuwia. Powierzchnie blatów stołów należy pokryć szczeliwem, aby zapobiec ich pęcznieniu pod wpływem wilgoci. Chroń urządzenie przed deszczem i wilgocią. Nie instaluj urządzenia obok drzwi lub pod oknami. Pozwoli to uniknąć upadku gorącej patelni z urządzenia podczas otwierania drzwi lub okna.
• Nad urządzeniem należy zainstalować wentylatory chłodzące.
• Podczas instalacji urządzenia nad wysuwanym szufladą:

- Nie przechowuj małych przedmiotów ani pustych butelek, które mogą zostać wciągnięte do środka i uszkodzić wentylatory chłodzące lub pogorszyć działanie systemu chłodzenia. - Między urządzeniem a przedmiotami znajdującymi się w szufladzie musi być zachowany odstęp co najmniej 2 cm.

• Upewnij się, że wszelkie oddzielające panele zainstalowane w meblach pod urządzeniem są bezpieczne.

2.2 Podłączenie do sieci elektrycznej

UWAGA!

Istnieje ryzyko pożaru i porażenia prądem elektrycznym.

Wszystkie połączenia elektryczne muszą być wykonane przez wykwalifikowanego elektryka. Urządzenie musi być uziemione. Przed wykonaniem jakichkolwiek operacji na urządzeniu należy odłączyć je od zasilania. Upewnij się, że parametry podane na tabliczce znamionowej odpowiadają parametrom sieci elektrycznej.

• Upewnij się, że urządzenie jest prawidłowo zainstalowane. Luźno zamocowany przewód zasilający lub wtyczka, która nie trzyma się dobrze w gniazdku (jeśli dotyczy danego urządzenia), może doprowadzić do przegrzania styków.
• Używaj prawidłowego przewodu zasilającego. Nie zwijaj luźno przewodów elektrycznych.
• Upewnij się, że zainstalowano zabezpieczenie przed porażeniem prądem elektrycznym.
• Używaj uchwytu kabla. - Podłączając urządzenie do gniazdka, upewnij się, że przewód sieciowy lub wtyczka (jeśli dotyczy to danego urządzenia) nie dotyka gorącego urządzenia ani gorących naczyń. - Nie używaj przedłużaczy.
• Upewnij się, że wtyczka przewodu sieciowego (jeśli dotyczy) lub przewód sieciowy nie są uszkodzone. W celu wymiany uszkodzonego przewodu sieciowego skontaktuj się z autoryzowanym centrum serwisowym lub elektrykiem.
• Części, które chronią przewody pod napięciem lub izolowane części urządzenia, muszą być zamocowane w taki sposób, aby nie można było ich usunąć bez specjalnych narzędzi. Wkładaj wtyczkę przewodu sieciowego do gniazdka tylko po zainstalowaniu urządzenia. Upewnij się, że po zainstalowaniu urządzenia dostęp do wtyczki przewodu sieciowego jest swobodny. Nie podłączaj urządzenia do gniazdka elektrycznego, jeśli jest ono luźno zamocowane lub jeśli wtyczka nie wchodzi prawidłowo do gniazdka. - Aby odłączyć urządzenie od zasilania, nie ciągnij za kabel zasilający. Zawsze chwytaj za wtyczkę przewodu sieciowego. Należy stosować odpowiednie urządzenia rozłączające: wyłączniki automatyczne, bezpieczniki (bezpieczniki gwintowane należy wykręcać z gniazda), wyłączniki różnicowoprądowe. - Urządzenie musi być podłączone do sieci elektrycznej przez urządzenie do izolacji, umożliwiające odłączenie od sieci wszystkich styków. Urządzenie do

izolacji musi zapewniać odstęp między rozwartymi stykami co najmniej 3 mm.

2.3 Użytkowanie

UWAGA!

Istnieje ryzyko obrażeń, oparzeń i porażenia prądem elektrycznym.

• Przed pierwszym użyciem usuń całe opakowanie, folię ochronną i naklejki (jeśli dotyczy). - To urządzenie jest przeznaczone wyłącznie do użytku domowego (w pomieszczeniach). Nie wprowadzaj zmian w konstrukcji tego urządzenia.
• Upewnij się, że otwory wentylacyjne nie są zablokowane. Nie pozostawiaj urządzenia bez nadzoru podczas jego pracy.
• Po każdym użyciu wyłącz płytę grzejną. Nie kładź na płycie grzejnej urządzeń stołowych ani pokrywek garnków. Mogą się one mocno nagrzać.
• Podczas używania urządzenia nie dotykaj go mokrymi rękami. Nie dotykaj urządzenia, jeśli dostała się na nie woda. Nie używaj urządzenia jako stołu ani podstawy do jakichkolwiek przedmiotów. W przypadku powstania pęknięcia na urządzeniu natychmiast odłącz je od sieci elektrycznej. To pozwoli zapobiec porażeniu prądem elektrycznym. - Użytkownicy z wszczepionymi rozrusznikami serca nie powinni zbliżać się do pracującego urządzenia z płytami indukcyjnymi bliżej niż na 30 cm.
• Gorący olej może rozpryskiwać się, gdy umieszczasz w nim produkty spożywcze.

UWAGA!

Istnieje niebezpieczeństwo zapłonu i wybuchu.

• Tłuszcze i oleje mogą wydzielać łatwopalne opary podczas przygotowywania. Nie dopuszczaj do kontaktu tłuszczów i olejów z otwartym płomieniem lub nagrzanymi przedmiotami.
• Powstające przy silnie nagrzanym oleju opary mogą doprowadzić do samozapłonu.
• Użyty olej może zawierać resztki jedzenia, co może doprowadzić do jego zapłonu przy niższych temperaturach w porównaniu z olejem używanym po raz pierwszy. Nie stawiaj na urządzeniu ani w jego pobliżu materiałów łatwopalnych lub przedmiotów nimi nasyconych.

UWAGA!

Zastrzegamy sobie prawo do zmian bez uprzedniego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA 190
2. WSKAZÓWKI BEZPIECZEŃSTWA 192
3. INSTALACJA 195
4. OPIS URZĄDZENIA 196
5. CODZIENNA EKSPLOATACJA 197
6. WSKAZÓWKI I PORADY 203
7. KONSERWACJA I CZYSZCZENIE 205
8. ROZWIĄZYWANIE PROBLEMÓW 206
9. DANE TECHNICZNE 207
10. ENERGETICKÁ UČINNOST 208
11. OCHRANA ŽIVOTNÉHO PROSTREDIA 209

1. BEZPEČNOSTNÉ INFORMÁCIE

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte priložený návod na používanie. Výrobca nezodpovedá za zranenia ani za škody spôsobené

nesprávnou montážou alebo používaním. Tieto pokyny uskladnite na bezpečnom a prístupnom mieste, aby ste do nich mohli v budúcnosti nahliadnuť.

1 Indukčný varný povrch 2 Ovládací panel

4.2 Rozloženie ovládacieho panela

Spotrebič sa ovláda senzorovými tlačidlami. Zobrazenia, ukazovatele a zvuky vám oznámia, ktoré funkcie sú zapnuté.

1. Dotykom ① zapnite funkciu alebo zmeňte čas.

Na displeji sa zobrazia číslice časovača a ukazovatele. sa sfarbí načerveno a sa sfarbí nabielo. Ak nie je nastavený časovač, po 4 sekundách sa zobrazia všetky ukazovatele.

1. Dotknite sa alebo, aby ste nastavili čas (00 - 99 minút).

Dotykom tlačidla zapnite funkciu.

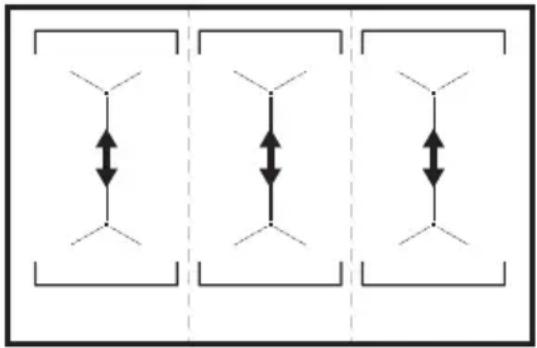

Možné kombinácie rozdelenia výkonu medzi jednotlivé varné zóny nájdete na tomto obrázku.

6. TIPY A RADY

VAROVANIE!
