Tipo de producto	Placa de inducción empotrable
Marca	AEG
Modelo	MultipleBridge EIV9467
Número de zonas de cocción	6 zonas de inducción
Dimensiones de la placa (L x P x A)	Aproximadamente 122 x 52 x 5 cm
Peso neto	Aproximadamente 15 kg
Alimentación eléctrica	230 V / 50-60 Hz, 11,0 kW
Tecnología de calentamiento	Inducción con reconocimiento automático de recipientes
Función Bridge	Permite acoplar dos zonas para usar recipientes grandes
PowerBoost	Aumento de potencia en cada zona (hasta 3200 W) durante 10 minutos
PowerSlide	Ajuste de temperatura moviendo el recipiente sobre la zona flexible
Hob²Hood	Conexión inalámbrica con una campana compatible para control automático de la ventilación
Pausa	Pone en pausa la cocción reduciendo el nivel de todas las zonas a 1
Temporizadores	Temporizador de cuenta regresiva y CountUp Timer (hasta 99 minutos)
Seguridad infantil	Bloqueo del panel de control y dispositivo de seguridad infantil
Indicadores de calor residual	Indicadores luminosos para cada zona
Apagado automático de seguridad	Desactivación automática después de inactividad o sobrecalentamiento
Gestión de la alimentación	Distribución inteligente de la potencia para evitar la sobrecarga del circuito
Limpieza	Superficie vitrocerámica: limpiador específico y rasqueta para residuos difíciles
Reparabilidad	Piezas de repuesto disponibles a través del servicio postventa de AEG
País de fabricación	Alemania

Preguntas frecuentes - MultipleBridge EIV9467 AEG

¿Qué tipos de recipientes usar en la placa de inducción?

Use recipientes de hierro fundido, acero, acero esmaltado o acero inoxidable con fondo plano. Evite el aluminio, cobre, vidrio y cerámica. Verifique que un imán se adhiera al fondo del recipiente.

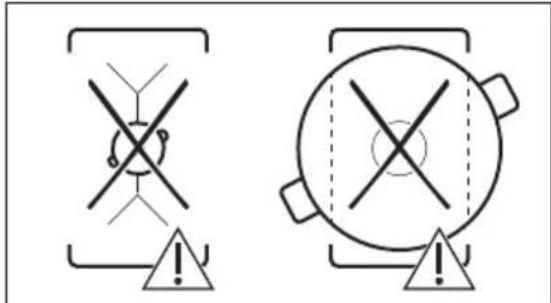

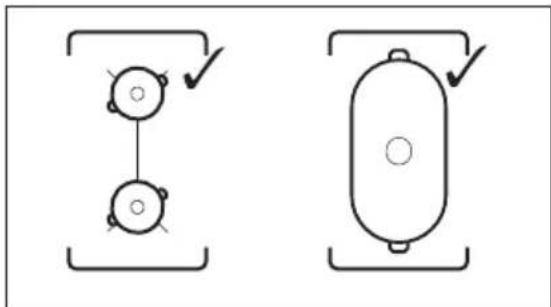

¿Cómo activar la función Bridge?

Coloque un recipiente grande que cubra el centro de dos zonas de cocción. Presione la tecla Bridge (símbolo ∞). El símbolo se vuelve blanco. Ajuste el nivel de cocción. Para desactivar, presione nuevamente la tecla.

¿Qué hacer si la placa de cocción no enciende?

Verifique que el aparato esté correctamente enchufado y que el fusible no haya saltado. Si varias teclas táctiles se presionan simultáneamente, presione solo una. Asegúrese de que la función Pausa no esté activada. Limpie el panel de control si está húmedo o grasiento.

¿Cómo limpiar la placa de cocción vitrocerámica?

Limpie después de cada uso con un paño suave húmedo y un detergente no abrasivo. Para residuos difíciles (azúcar, plástico fundido), use una rasqueta especial inclinando la hoja. Evite esponjas abrasivas y limpiadores a vapor.

¿Cómo usar la función PowerSlide?

Coloque un solo recipiente en la zona flexible. Presione la tecla PowerSlide (símbolo ♀). El nivel de cocción se ajusta automáticamente según la posición. Para cambiar de nivel, levante el recipiente y colóquelo en otra zona. No deslice el recipiente para evitar rayones.

¿Cómo conectar la placa a una campana mediante Hob²Hood?

Active primero la función en la campana (consulte su manual). En la placa, presione la tecla ∞ (Hob²Hood) para ajustar el modo automático (H1 a H6). La velocidad del ventilador se ajusta automáticamente según la temperatura de cocción.

¿Qué significa el código de error 'E' seguido de un número?

Se ha producido un error interno. Apague la placa de cocción y espere 30 segundos antes de volver a encenderla. Si el código persiste, desconecte el aparato durante 30 segundos y vuelva a conectarlo. Si el problema continúa, contacte al servicio técnico autorizado.

¿Cómo activar el bloqueo infantil?

Encienda la placa de cocción sin seleccionar un nivel de cocción. Presione la tecla Dispositivo de seguridad infantil (símbolo de llave) hasta que se vuelva roja. Apague la placa. Para desactivar temporalmente, vuelva a encender y presione la misma tecla hasta que se vuelva blanca.

¿Cuál es la potencia máxima por zona?

Cada zona tiene una potencia nominal de 2300 W y puede alcanzar 3200 W con la función PowerBoost durante un máximo de 10 minutos. La potencia total de la placa es de 11,0 kW.

¿Por qué la placa de cocción se apaga automáticamente?

Varias causas posibles: ningún recipiente colocado después de 50 segundos, nivel de cocción no ajustado después de 50 segundos, objeto en el panel de control durante más de 10 segundos, sobrecalentamiento de una zona vacía, o tiempo máximo de funcionamiento alcanzado (por ej. 6 horas en nivel 9). El apagado automático es una función de seguridad.

MANUAL DE USUARIO MultipleBridge EIV9467 AEG

Manual de instrucciones ES 210

Placa de cocción

Kullanma Kilavuzu TR 231

Ocak

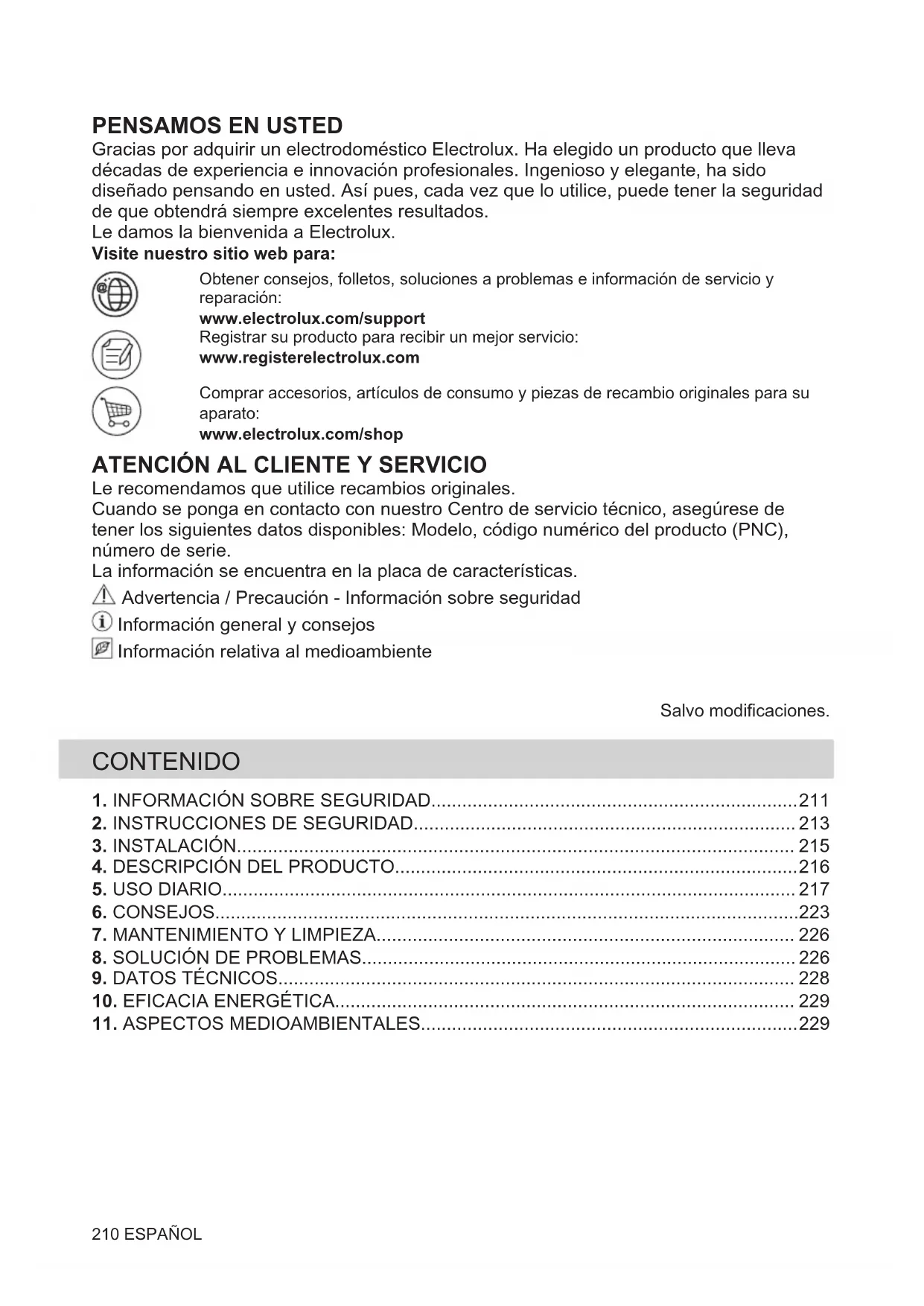

MYSLIME NA VÁS

Gracias por adquirir un electrodoméstico Electrolux. Ha elegido un producto que vale décadas de experiencia e innovación profesionales. Ingenioso y elegante, ha sido diseñado pensando en usted. Así que, mientras lo utilice, puede tener la seguridad de que obtendrá siempre excelentes resultados.

Le damos la bienvenida a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:

www.electrolux.com/support

Registrar su producto para recibir un mejor servicio:

www.registerelectrolux.com

Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato:

www.electrolux.com/shop

Le recomendamos que utilice recambios originales.

Cuando se ponga en contacto con nuestro Centro de servicio técnico, asegúrese de tener los siguientes datos disponibles: Modelo, número del producto (PNC), número de serie.

La información se encuentra en la placa de características.

Advertencia / Precaución - Información sobre seguridad. Información general y consejos. Información relativa al medioambiente.

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD 211
2. INSTRUCCIONES DE SEGURIDAD 213
3. INSTALACIÓN 215 4. DESCRIPCIÓN DEL PRODUCTO 216 5. USO DIARIO 217
4. CONSEJOS 223 7. MANTENIMIENTO Y LIMPIEZA 226 8. SOLUCIÓN DE PROBLEMAS 226 9. DATOS TÉCNICOS 228
5. EFICACIA ENERGÉTICA 229
6. ASPECTOS MEDIOAMBIENTALES 229

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en un lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este electrodoméstico no está diseñado para que lo usen personas (incluidos niños) con incapacidad física, sensorial o mental, o con experiencia y conocimiento insuficientes, a menos que una persona responsable de su seguridad les supervise o instruya en el uso del electrodoméstico.
• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: Mantenga a los niños y mascotas alejados del aparato cuando está funcionando o enfriándose. Las piezas accesibles se calientan durante el funcionamiento.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.
• ADVERTENCIA: Cocinar con grasa sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.
• NUNCA intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.
• ADVERTENCIA: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un temporizador, ni conectarse a un circuito que se enciende y apaga regularmente por un servicio público.
• PRECAUCIÓN: El proceso de cocción debe ser supervisado. El proceso de cocción breve debe ser supervisado permanentemente.
• ADVERTENCIA: Peligro de incendio: No guarde objetos sobre las superficies de cocción.
• No coloque objetos metálicos, como cuchillos, tenedores, cucharas o tapaderas sobre la superficie de la placa, ya que podrían calentarse demasiado.
• No utilice el aparato antes de instalarlo en la estructura empotrada.
• No utilice un limpiador a vapor para limpiar el aparato.
• Tras el uso, apague la resistencia con el mando y no preste atención al detector de tiempo.
• Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato y desenchúfelo de la red eléctrica. Si el aparato está conectado directamente a la red eléctrica mediante una caja de empalmes, quite el fusible para desconectarlo de la alimentación eléctrica. En cualquier caso, póngase en contacto con el servicio técnico autorizado.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, un servicio autorizado o personas cualificadas de forma similar para evitar un peligro.
• ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Solo un técnico cualificado puede instalar el aparato.

ADVERTENCIA!

Podría sufrir lesiones o dañar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado. Proteja las superficies cortadas con un material sellante para evitar que la humedad las hinche. Proteja la parte inferior del aparato del vapor y la humedad.
• No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.
• Cada aparato tiene ventiladores de refrigeración en la base.
• Si el aparato se instala sobre un cajón:
• No guarde objetos afilados u hojas de papel que puedan ser absorbidos, porque podrían dañar los ventiladores o perjudicar el sistema de refrigeración.
• Mantenga una distancia mínima de 2 cm entre la base del aparato y los objetos guardados en el cajón.
• Retire los paneles separadores instalados en el armario por debajo del aparato.

2.2 Conexión eléctrica

¡ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben ser realizadas por un electricista calificado.
• El aparato debe conectarse a tierra.
• Antes de efectuar cualquier tipo de operación, compruebe que el aparato está desenchufado de la corriente eléctrica.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente.
• Utilice el cable de alimentación de red correcto.
• No deje que el cable de alimentación eléctrica se enrede.
• Asegúrese de que haya instalada una protección contra descargas eléctricas.
• Utilice la abrazadera de alivio de tensión del cable.
• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de comida calientes cuando conecte el aparato a una toma.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no dañar el enchufe de red (en su caso) ni el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico autorizado para cambiar un cable de alimentación dañado.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no pueda aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (como tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

2.3 Uso

¡ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas.

• Retire todo el embalaje, las etiquetas y la película protectora (si corresponde) antes del primer uso.
• Este aparato está diseñado exclusivamente para uso doméstico (en interiores).
• No cambie las especificaciones de este aparato.
• Asegúrese de que las aberturas de ventilación no están bloqueadas.
• No deje el aparato desatendido durante el funcionamiento.
• Apague las zonas de cocción después de cada uso.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden calentarse.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.
• Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la toma de corriente. Esto debe hacerse para evitar descargas eléctricas.
• Cuando se coloca comida en aceite caliente, puede saltar.

ADVERTENCIA!

Riesgo de incendio y explosiones

Las grasas y el aceite pueden liberar vapores inflamables al calentarse. Mantenga cualquier llama u objeto caliente alejado de grasas y aceites cuando los use para cocinar. - Los vapores que liberan los aceites muy calientes pueden provocar combustiones espontáneas. - El aceite usado, que pueda contener restos de alimentos, puede provocar fuego a menor temperatura que el aceite que se usa por primera vez. - No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

ADVERTENCIA!

Podría dañar el aparato.

• No coloque utensilios de comida calientes sobre el panel de mandos.
• No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción.
• No deje que el contenido de los recipientes hierva hasta evaporarse.
• Tenga cuidado de no dejar caer objetos ni utensilios de cocina sobre el aparato. La superficie puede dañarse.
• No encienda las zonas de cocción con utensilios de comida vacíos ni sin utensilios de comida.
• No coloque papel de aluminio sobre el aparato.
• Los utensilios de cocina de hierro o aluminio fundido o que tengan la base dañada pueden causar arañazos en el vidrio o la cerámica de vidrio. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.
• Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros propósitos, por ejemplo, calentar la habitación.

2.4 Mantenimiento y limpieza

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Apague el aparato y déjelo enfriar antes de limpiarlo.
• No utilice pulverizadores ni vapor de agua para limpiar el aparato.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos, disolventes ni objetos metálicos.

2.5 Asistencia técnica

• Para reparar el aparato, póngase en contacto con el centro de servicios autorizado. Utilice solamente piezas de recambio originales.
• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas

extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a tener información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

2.6 Eliminación

¡ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Para obtener información sobre cómo desechar el aparato, póngase en contacto con su distribuidor, la persona autorizada del fabricante o el operador de residuos sólidos locales.
• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.

3. INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Antes de la instalación

Antes de instalar la placa de cocción, anote la información de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.

Número de serie

Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

• La placa se suministra con un cable de conexión.
• Para sustituir el cable de alimentación dañado, utilice el tipo de cable: H05V2V2-F que soporta una temperatura de 90°C o superior. Póngase en contacto con el Servicio Técnico oficial. El cable de conexión solo debe sustituirlo un electricista cualificado.

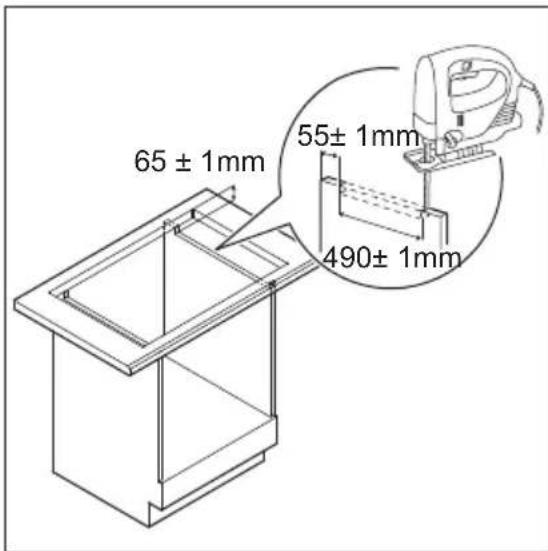

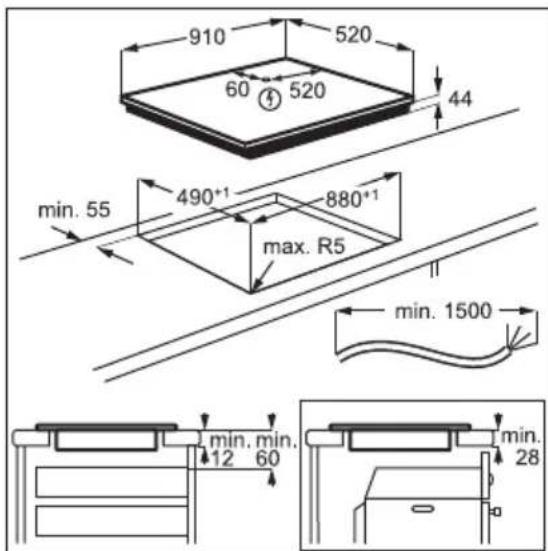

3.4 Montaje

Si instala la placa debajo de una campana, consulte las instrucciones de instalación de la campana para ver la distancia mínima entre los aparatos.

Si el aparato se instala sobre un cajón, la ventilación de la placa puede calentar el

como se muestra en el medio del cajón.

Para encontrar el tutorial de video "cómo instalar la placa de inducción Electrolux - Instalación en encimera", escriba el nombre completo indicado en el gráfico CEE.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

4.1 Disposición de las zonas de cocción

1 Superficie de cocción por inducción 2 Panel de control

4.2 Disposición del panel de control

Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento.

Sensor Comentario
1	① Para activar y desactivar la plac.
2	Para activar y desactivar Bloqueo o Dispositivo de seguridad para niños.
3	Para做不到 la zona activa.
4	Indicador CountUp Timer.
5	Indicador Temporizador deIELD atrás.
6	- Indicador del temporizador: 00 - 99 horas.
7	Para activar y desactivar Bridge y para Cambiar entre los modos.
8	Para selecciónar las functions de Temporizador .
9	Para hacer y disminuir el tiempo.
10	Para activar y desactivar Hob?Hood.
11	Para activar y desactivar Pausa.
12	Para activar PowerBoost.
13	- Para做到 la temperature: 0 - 9.
14	Para做到 y desactivar Slide.

5. USO DIARIO

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Activación y desactivación

Toque durante 1 segundo para encender o apagar la placa de cocción.

El panel de control se enciende tras activar la placa de cocción y se apaga tras desactivarla.

5.2 Desconexión automática

La función desconecta automáticamente la placa de cocción siempre que:

• no se coloca ningún utensilio en la placa de cocción en 50 segundos, no se ajusta un nivel de calor 50 segundos antes de colocar el utensilio,
• se vierte algo o se coloca algún objeto sobre el panel de control durante más de 10 segundos (un recipiente, un trapo). Al oír la señal acústica, la placa se desactiva. Retire el objeto o limpie el panel de control.
• la placa está demasiado caliente (por ejemplo, el contenido de un recipiente ha hervido hasta agotarse el líquido). Deje que la zona de cocción se enfríe antes de utilizar la placa de nuevo.
• no apaga una zona de cocción ni cambia la temperatura. Tras un momento, la placa se apaga.

Relación entre el ajuste de temperatura y el tiempo que se apaga la placa de cocción:

Ajuste del nivel de calor

La placa de cocción se apaga

1-2 6 horas

3-4 5 horas

5 4 horas

6-9 1,5 horas

5.3 Uso de las zonas de cocción

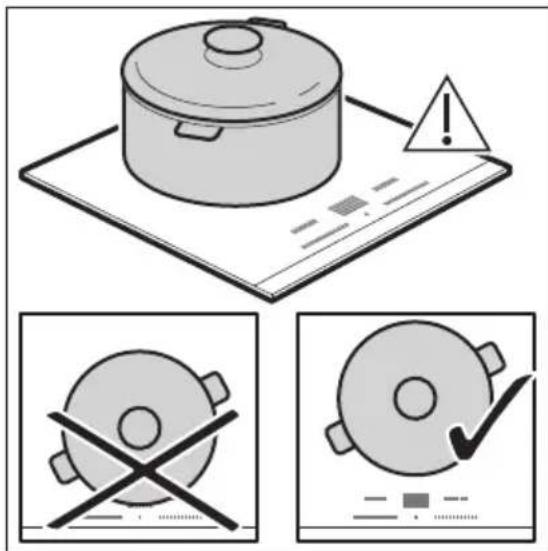

¡PRECAUCIÓN!

No coloque ningún utensilio de cocina caliente en el panel de control. Existe riesgo de dañar las piezas electrónicas.

Coloque el utensilio de cocina en el centro de la zona seleccionada.

Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina.

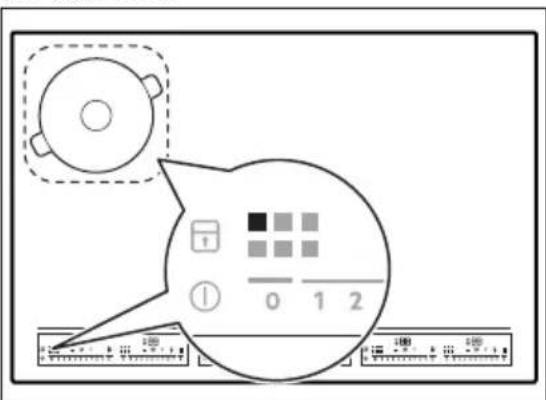

Al colocar el utensilio de cocina en la posición correcta, la placa lo reconoce y se activa la barra de control correspondiente. Aparece un indicador de zona de cocción rojo sobre la barra de cocción con la posición del utensilio.

Cada cuadrado del panel de control representa una zona de cocción de la superficie de cocción de inducción. Los indicadores de zona indican qué zona está controlada por la barra de control correspondiente.

5.4 Ajuste de temperatura

1. Pulse el ajuste de temperatura que desee en la barra de control. También puede mover el dedo a lo largo de la barra de control para ajustar o cambiar el ajuste de temperatura de una zona de cocción.
2. Para desactivar una zona de cocción, pulse 0. Una vez colocada una cazuela en la zona y ajustado el nivel de calor, se mantiene igual durante 2 minutos después de retirar la cazuela. La barra de control y el indicador de la zona de cocción parpadean durante 2 minutos. Si coloca el utensilio sobre la zona de cocción de nuevo durante este tiempo, el ajuste de temperatura se reactiva. Si no lo hace, la zona de cocción se desactiva.

5.5 OptiHeat Control (indicador de calor residual de 3 pasos)

ADVERTENCIA!

• / - Mientras se enciende el indicador, existe riesgo de quemaduras por el calor residual.

Las zonas de cocción por inducción generan el calor necesario para el proceso de cocción directamente en la base del recipiente. La vitrocerámica se calienta por el calor del utensilio.

Los indicadores /F aparecen cuando una zona de cocción está caliente. Muestran el nivel de calor residual de las zonas de cocción que está usando.

También puede aparecer el indicador: - para las zonas de cocción adyacentes, incluso si no las utiliza, - cuando se colocan recipientes calientes en la zona de cocción fría, - cuando la placa está desactivada pero la zona de cocción queda caliente.

El indicador desaparece cuando la zona de cocción se enfría.

5.6 Bridge

La función conecta dos zonas de cocción de forma que funcionan como si fueran una. Puede utilizar la función con utensilios de gran tamaño.

1. Coloque un utensilio sobre dos zonas de cocción. El utensilio de casa debe cubrir los centros de ambas zonas.

cambia a blanco. 2. Toque para activar la función. 3. Ajuste el nivel de calor que desee. El utensilio de comida debe cubrir los centros de ambas zonas pero no superar las marcas de área.

Para desactivar la función, toque. Las zonas de cocción funcionan de manera independiente.

5.7 PowerBoost

Esta función activa más potencia en la zona de cocción por inducción correspondiente; depende del tiempo del utensilio de comida. La función se puede activar solo durante un periodo de tiempo limitado.

Toque P para activar la función para la zona de cocción.

El símbolo cambia a rojo.

La función se desactiva automáticamente.

Consulte los valores de duración máxima en "Datos técnicos".

5.8 Pausa

Cuando la función está activada, puede usar los símbolos.

La función no detiene las funciones del temporizador.

Pulse II para activar la referencia. El símbolo cambia a rojo. El ajuste de nivel de calor baja a 1.

Para desactivar la referencia: pulse EI. Aparece el ajuste de temperatura anterior.

5.9 Temporizador

Utilice esta función para ajustar el tiempo que desee que funcione la zona de cocción durante un único proceso de cocción.

Ajuste primero la temperatura y después la función.

1. Toque ① para activar la referencia o cambiar el temporizador.

Los dígitos del temporizador y los indicadores ^+ y se encienden en la pantalla. cambia a rojo y cambia a blanco.

Si no se ajusta el temporizador, todos los indicadores desaparecen pasados 4 segundos.

1. Toque o para ajustar el tiempo (00 -99 horas).

Tras 3 segundos, el temporizador arranca la cuenta a另一边 automáticamente. Los

indicadores y desaparecen. permanece en rojo.

Cuando ha transcurrido el tiempo, se emite un sonido y parpadea. Para detener la señal, toque

Para desactivar la función: toque Se encienden los indicadores y. Toque o para ajustar en la pantalla. También puede ajustar el nivel de calor en 0. Como resultado, se oye una señal y se cancela el temporizador.

Temporizador de cuenta ascendente

Puede utilizar esta función para supervisar la duración de funcionamiento de la zona de cocción.

Para desactivar la función: toque. Cuando los indicadores se encienden, toque

Avisador

Puede utilizar esta función cuando la placa está activada pero ninguna zona de cocción funciona.

Para ver el panel de control, coloque un utensilio sobre una zona de cocción.

1. Toque ① hasta que el indicador cambie a rojo, para activar la función.
2. Toque o para programar el tiempo que necesite.

La función empieza automáticamente tras 4 segundos. Los indicadores 1, y desaparecen. permanece en rojo.

Cuando ajuste la función, ya puede retirar el utensilio.

Cuando ha transcurrido el tiempo, se emite un sonido y parpadea. Toque para detener la señal.

Para desactivar la referencia: toque Se encienden los indicadores y. Toque o para ajustar en la pantalla.

La función no afecta al funcionamiento de ninguna zona de cocción.

5.10 Bloqueo

Se puede bloquear el panel de control, mientras la placa de cocción funciona. Evita el cambio accidental del nivel de temperatura.

Ajuste en primer lugar el nivel de calor que desee.

Toque para activar la función. El símbolo cambia a rojo y parpadea.

Para desactivar la función, toque. El símbolo cambia a blanco.

La función también se desactiva cuando se apaga la placa.

5.11 Dispositivo de seguridad para niños

Está prohibido en la placa.

Encienda primero la placa y no ajuste el nivel de calor.

Toque hasta que cambie a rojo para activar la función.

Las barras de control desaparecen. Apague la placa de cocción.

Cuando apague la placa de cocción, la función sigue activa.

Para desactivar la función solo durante el tiempo de cocción: active la placa con ①

se enciende. Toque hasta que cambie a blanco. La barra de control aparece. Ajuste el nivel de cocción antes de que transcurran 50 segundos. Ya puede utilizar la placa de cocción. Cuando apague la placa de cocción con la función sigue activa.

Para desactivar la función

permanente: Encienda primero la placa y no ajuste el nivel de calor. Toque

hasta que cambie a blanco. La barra de control aparece. Apague la placa de cocción.

5.12 PowerPoint

Esta función permite ajustar la temperatura desplazando el utensilio de cocción una

La función divide el área de cocción por inducción en tres áreas con distintos ajustes de temperatura. La placa detecta la posición del utensilio y ajusta la temperatura según la posición.

Utilice solo un utensilio cuando emplee esta función.

Si quiere cambiar el ajuste de temperatura, levante el utensilio de cocina y colóquelo en otra zona. Si desliza el utensilio, puede causar arañazos y decoloración en la superficie.

• El indicador de zona muestra ambas zonas de un puente excepto si solo se usa una de las zonas.
• Puede ajustar la temperatura a mano solo si al menos una de las zonas se ha activado automáticamente.
• Puede ajustar por separado el ajuste de temperatura de cada posición. Al desactivar la placa de cocción, conserva el ajuste de temperatura y lo aplica la próxima vez que active la función.
• Si quiere cambiar el ajuste de temperatura, levante el utensilio de cocina y colóquelo en otra zona. Si desliza el utensilio, puede causar arañazos y decoloración en la superficie.

Toque para activar la función.

El símbolo cambia a rojo y la barra de control muestra el ajuste de temperatura predeterminado. Todas las zonas de cocción están activas durante 9 segundos.

Después de 9 segundos suena una señal acústica y las zonas vacías se desactivan.

Toque para reanudar esta función. Puede desplazar el utensilio o colocarlo en otra posición.

Para modificar manualmente el ajuste de temperatura, toque la barra de control y elija el nivel adecuado.

• Se puede ajustar el ajuste de temperatura predeterminado solo si la función está activa.
• Puede ajustar por separado el ajuste de temperatura predeterminado de cada posición. Al desactivar la placa de

cocción, conserva los ajustes y los aplicará la próxima vez que active la función.

Para desactivar la función, toque el símbolo. El símbolo cambia a blanco.

5.13 Hob²Hood

Es una función automática avanzada que conecta la placa de cocción a una campana especial. La placa de cocción y la campana tienen un comunicador de señales infrarrojas. La velocidad del ventilador se define automáticamente según el ajuste de modo y la temperatura del utensilio de cocina más caliente en la placa de cocción. También puede operar manualmente el ventilador desde la placa de cocción.

Para la mayoría de las campanas, el sistema remoto está desactivado de origen. Actívelo antes de usar la función. Para más información, consulte el manual de instrucciones de la campana.

Uso automático de la dirección

Para usar la función automáticamente, ajuste el modo automático en H1 - H6. La placa de cocción se ajusta originalmente en H5. La campana reacciona siempre que utilice la placa de cocción. La placa de cocción reconoce automáticamente la temperatura del utensilio de comida y ajusta la velocidad del ventilador.

Activación de la luz

Puede hacer que la placa de cocción active automáticamente la luz al encender la placa. Para ello, ajuste el modo automático en H1-H6.

La luz de la campana se apaga 2 horas antes de apagar la placa de cocción.

Modos automáticos

Luz

automática

Hervir1)

Freír2)

Modo H0 Licencia Licencia Licencia

Luz	auto-mática	Hervir1)	Freir2)
Modo H23)	El Velocidad del ventilador 1	Velocidad del ventilador 1
Modo H3 El Licencia Velocidad		del ventilador 1
Modo H4 El Velocidad	del ventilador 1	Velocidad del ventilador 1
Modo H5 El Velocidad	del ventilador 1	Velocidad del ventilador 2
Modo H6 El Velocidad	del ventilador 2	Velocidad del ventilador 3

1) La placa detecta el proceso de ebullición y activa la velocidad del ventilador según el modo automático. 2) La placa detecta el proceso de fritura y activa la velocidad del ventilador según el modo automático. 3) Este modo activa el ventilador y la luz, y no depende de la temperatura.

Cambio del modo automático

1. Desactive el aparato.
2. Toque ① durante 3 segundos. La pantalla se enciende y se apaga.
3. Toque durante 3 segundos.
4. Toque varias veces hasta que se encienda H.
5. Toque el temporizador para seleccionar un modo automático.

Cuando termine de cocinar y apague la placa de cocción, la campana puede seguir funcionando un breve periodo de tiempo. Tras este tiempo, el sistema desactiva el ventilador automáticamente y evita la activación accidental del ventilador durante los siguientes 30 segundos.

Para operar la campana directamente con el panel de la campana, desactive el modo automático de la función.

Ajuste manual de la velocidad del ventilador

También puede operar manualmente el ventilador desde la placa de cocción.

Toque cuando la placa esté activa.

Así se desactiva el funcionamiento automático de la función y es posible modificar manualmente la velocidad del ventilador.

Al pulsar se incrementa en un nivel la velocidad del ventilador. Cuando alcance un nivel intensivo y pulse de nuevo, ajusta la velocidad del ventilador de la campana en 0 y lo apaga. Para volver a poner en marcha el ventilador con la velocidad 1, toque

Para activar el funcionamiento automático, apague la placa de cocción y vuelva a encenderla.

5.14 OffSound Control (Activación y desactivación de los sonidos)

Primero apague la placa de cocción.

1. Toque durante 3 segundos para activar la función. La pantalla se enciende y se apaga.
2. Toque durante 3 segundos.

Se enciende b0. b1

1. Toque en el temporizador para seleccionar una de las siguientes opciones:
2. el sonido se desactiva
3. el sonido se activa
4. Para confirmar su selección, espere hasta que la placa de cocción se desactive automáticamente.

Cuando esta función se ajusta en b0, se oye el sonido cuando:

- se toca ① - el Avisador baja - el Temporizador de cuenta y otras funciones. - se coloca algo en el panel de control.

5.15 Gestión de energía

Si las zonas múltiples están activas y la potencia consumida supera la limitación de la alimentación eléctrica, esta función divide la potencia disponible entre todas las zonas de cocción. La placa controla los ajustes de calor para proteger los fusibles de la instalación doméstica.

Las zonas de cocción se agrupan según la ubicación y el número de fases de la placa. Cada fase tiene una energía eléctrica máxima de 3680 W. Si la placa alcanza el límite máximo de potencia disponible en una fase, la potencia de las zonas de cocción se reduce automáticamente. - Para las zonas de cocción con potencia reducida, el panel de control muestra los ajustes de calor posibles. - Si no hay disponible un ajuste superior de temperatura, reduzca antes el de otras zonas de cocción. - La activación de la función depende del tamaño y número de los utensilios de cocina.

Consulte la ilustración para ver posibles combinaciones en las que se pueda distribuir la alimentación entre las zonas de cocción.

6. CONSEJOS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Utensilios de casa

En las zonas de cocción por inducción, un campo electromagnético fuerte crea un calor muy rápido en los utensilios de comida.

Utilice las zonas de cocción por inducción con los utensilios de comida adecuados.

• La base de los recipientes debe ser lo más gruesa y plana posible.
• Asegúrese de que las bases de los utensilios están limpias y secas antes de colocarlas sobre la placa de cocción.
• Para evitar arañazos, no deslice ni frote la olla sobre el vidrio de cerámica.

• Correcto: hierro fundido, acero, acero esmaltado y acero inoxidable con bases formadas por varias capas (indicados por el fabricante como aptos para inducción).
• incorrecto: aluminio, cobre, latón, cristal, cerámica, porcelana.

El utensilio de cocina es adecuado para cocinar con inducción si:

• el agua hierve muy rápido en una zona con el ajuste de calor máximo.
• un imán se coloca en la base del utensilio de cocina.

Dimensiones del utensilio de cocina

Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina. - La eficacia de la zona de cocción depende del diámetro del utensilio. Un utensilio de cocina con un diámetro inferior al mínimo solo recibe una parte de la potencia generada por la zona de cocción. - Por razones de seguridad y resultados de cocción óptimos, no utilice utensilios de cocina mayores que los indicados en la "Especificación de las zonas de cocción". Evite mantener los utensilios de cocina cerca del panel de control durante la sesión de cocción. Esto puede afectar al funcionamiento del panel de control o

activar accidentalmente las funciones de la placa.

Consulte "Datos técnicos".

6.2 Ruidos durante la utilización

Es posible que escuche los ruidos siguientes:

• crujido: el utensilio de cocina está fabricado con algunos tipos de materiales (construcción por capas).
• silbido: está utilizando una zona de cocción con muy elevado nivel de potencia y con utensilios de cocina cuya base está hecha de algunos materiales (construcción por capas).
• zumbido: el nivel de calor normal es alto.
• chasquido: se produce una conmutación eléctrica.
• siseo, zumbido: el ventilador está en funcionamiento.

Estos ruidos son normales y no indican ningún fallo.

6.3 Öko Timer (Temporizador Eco)

Con el fin de ahorrar energía, la resistencia de la zona de cocción se apaga antes de que suene la señal del temporizador. La diferencia en el tiempo de utilización depende de la temperatura de calentamiento y de la duración de la cocción.

6.4 Ejemplos de aplicaciones de cocina

La relación entre el ajuste de temperatura y el consumo de potencia de la zona de cocción no es lineal. Cuando se aumenta el ajuste de temperatura, no es proporcional al aumento del consumo de potencia. Esto significa que una zona de cocción con el ajuste de temperatura medio usa menos de la mitad de su potencia.

Los datos de la tabla son valores orientativos.

Ajuste de temperatura Usar para: Tiempo (min)
1 Mantener calientes los alimentos. según sea没有必要	Tapar los utensilios de comida.
1 - 2 Salsa holandesa, fundir: mantequilla, chocolate o gelatina.	5 - 25 Mezcla de vez en cuando.
1 - 2 Solidificar: tortillas esponjosas, huevos al plato.	10 - 40 Cocina el Plato con una tapa.
2 - 3 Arroces y platos cocinados con leche, calendar comida preparadas.	25 - 50 Añadir al menos el doble de liquido que de arroz; los platos lácteos deben removerse a media coccción.
3 - 4 Verduras al vapor, pescado, carne. 20 - 45 Añada un par de cucaradas de liquido.
4 - 5 Patatas al vapor. 20 - 60 Utilice como máximo ¼ l de agua para 750 g de patatas.
4 - 5 Cocinar grandes cantidades de alimentos, estofados y sopas.	60 - 150 Hasta 3 l de liquido más ingredientes.
6 - 7 Fritura ligera: escalopes, cordon bleu de ternera, chuletas, hamburguesas, salchichas, higado, rebozados, huevos, tortitas, rosquillas.	según sea没有必要 Délé la vuelta a media coccción.
7 - 8 Fritura fuerte: hash browns, filetes de lomo, bistecs.	5 - 15 Délé la vuelta a media coccción.
9 Hervir agua, cocer pasta, dorar carne (gulash, asado), patatas fritas.
P Hervir grandes cantidades de agua. PowerBoost está activado.

6.5 Consejos para Hob²Hood

Cuando utilice la placa de cocción con la función:

• Proteja el panel de la campana de la luz solar directa.
• No encienda la luz halógena del panel de la campana.
• No cubra el panel de control de la placa de cocción.
• No interrumpa la señal entre la placa de cocción y la campana (por ejemplo, con la mano, algún mango o un utensilio alto). Consulte la imagen.

La campana de la figura es solo a título ilustrativo.

Otros aparatos controlados a distancia pueden bloquear la señal. No utilice ningún otro aparato cerca de la placa mientras esté Hob²Hood activado.

Campanas extractoras con la referencia Hob2Hood

Para encontrar toda la gama de campanas extractoras que usan esta referencia, consulte nuestro sitio web del consumidor. Las campanas extractoras de Electrolux con esta función deben tener el símbolo

7. MANTENIMIENTO Y LIMPIEZA

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Información general

• Limpie la placa después de cada uso.
• Utilice siempre recipientes cuya base esté limpia.
• Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento de la placa.
• Utilice un limpiador especial para la superficie de la placa.
• Utilice un rascador especial para el cristal.

7.2 Limpieza de la placa

• Elimine de inmediato: restos fundidos de plástico, recubrimientos de plástico,

azúcar y alimentos que contengan azúcar; la suciedad puede dañar la placa. Tenga cuidado para evitar quemaduras. Utilice un rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad.

• Elimine cuando el aparato se haya enfriado: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.
• Elimine cualquier decoloración metálica brillante: utilice una solución de agua y vinagre para limpiar la superficie de cristal con un paño.

8. SOLUCIÓN DE PROBLEMAS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

8.1 Qué hacer si...

Problema Posible causa Solución

La placa no se enciende o no funciona.

La placa no está conectada a un suministro eléctrico o está mal conectada.

Compruebe si la placa se ha conectado correctamente a la red eléctrica.

Ha saltado el fusible. Asegúrese de que el fusible es la cau

sa del fallo de funcionamiento. Si el fusible se funde repetidamente, consulte a un electricista cualificado.

Problema Posible causa Solución

Ha pulsado 2 o más sensores al mismo tiempo.		Toque solo un sensor.
Pausa está en funciona. Consulte "Uso diario".
Hay agua o grasa en el panel de control.		Limpie el panel de control.
No可以选择ar el nivel de calor máximo de una de las zo- nas de coccción.	Las otheras zonas consumen la poten- cia规模最大 disponible. La placafunciona correctamente.	Reduzca la temperatura de las otheras zonas de coccción connectadas a la mis- ma fase. Consulte "Gestión de ener- gía".
Se emite una Alertsacústica y la placa se apaga. Se emite una Alertsacústica cuando la placase apaga.	Ha colocado uno o variedesensores. Retire el objecto de los sensores.
La placase apaga. Ha colocado algo sobre el sensor ①.		Retire el objecto del sensor.
Elindicador de calor residual no se enciende.	La zona no está caliente porque ha funcionado poco tiempo o el sensor está dañado.	Si la zona has fungionado el tiempo su- ficiente como para estar caliente, con- sulte con el centro de servicios autor- zado.
Hob?Hood no funciona. Ha tapado el panel de control. Retire el objecto del panel de control.
Puede estar utilizingando un utensilio muy alto que bloquea la seals.		Utilice un utensilio más(PC)que,no, cam- bie la zona de coccción o manipule ma- nualmente la campana de coccción.
No hay ningún sonido al pulsar los sensores del panel.	Los sonidos están desactivados. Active lossonidos. Consulte "Uso dia- rio".
Se enciende.	Dispositivo de sécurité para niños o Bloqueo está en funciona anymore.	Consulte "Uso diario".
La barra de control parpadea. No hay ningún tesquilio de cucina sobre la zona o la zona no está to- talmente cubierta.		Coloque un utensilio que cubra total- mente la zona de coccción.
El utensilio de cucina no es adeca- do.		Utilice utensilios de cucina adecuados. Consulte "Consejos".
Eldiámetro de la base del utensilio de cucina es demasiado(PC)que no para la zona.		Utilice el utensilio de cucina con las di- mensiones adecuadas. Consulte "Da- tos先进技术".
PowerSlide está en funciona anymore.		Utilice solo un utensilio. Consulte el capítulo "Zona de coccción flexible de inducción".
Eyun número se encienden.	Se ha producido un error en la pla- ca.	Apane la placayvuela a encenderla después de 30segundos. Si vuelva a aparecer desconecte la placadecococión de la red electrónica. Espere 30 segundos antes de volver a conectar la placa. Si el problema continúa, pön-gase encontacto con el Centro de ser- vicio的专业.

Problema Posible causa Solución

Se oye un pitido constante. La conexión eléctrica no es correcta. Desconecte la placa de cocción de la red eléctrica. Pida a un electricista cualificado que compruebe la instalación.

8.2 Si no encuentra una solución...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicios técnico. Facilite los datos de la placa de características. Asegúrese de que manipula la placa correctamente. De lo

contrario, el servicio técnico o el distribuidor facturarán la reparación efectuada, incluso durante el periodo de garantía. La información sobre el periodo de garantía y los centros de servicio autorizados figuran en el folleto de garantía.

9. DATOS TÉCNICOS

9.1 Placa de datos técnicos

Modelo EIV9467: Código del número del producto (PNC) 949 596

708 00

Tipo E6A04AA400V3N50-60Hz

Inducción 11.0 kW Fabricado en: Alemania

N° de serie: 11.0 kW

ELECTROLUX

9.2 Especificaciones de la zona de cocción

Zona de coccción Potencia nominal (ajuste de calor max.) [W]	PowerBoost [W] PowerBoost duración maximal [min]	Diámetro del utensilio de cocima [mm]
Parte del. izq. 2300 3200 10 125 - 210
Parte tras. izq. 2300 3200 10 125 - 210
Parte del. central 2300 3200 10 125 - 210
Parte tras. central 2300 3200 10 125 - 210
Parte del. der. 2300 3200 10 125 - 210
Parte tras. der. 2300 3200 10 125 - 210

La potencia de las zonas de cocción puede variar ligeramente de los datos de la tabla. Cambia con el material y las medidas del utensilio.

Para obtener líneas de cocción óptimas, utilice recipientes de diámetro inferior al indicado en la tabla.

10. EFICACIA ENERGÉTICA

10.1 Información del producto*

Identificación del Modelo EIV9467

Tipo de placá Placa empotrada
Número deAreas de coccción 3
Tecnología de calentimiento Inducción
Largo (L) y ancho (A) del área de coccción Izquierda L 37,9 cm	A 22,0 cm
Largo (L) y ancho (A) del área de coccción Centro L 37,9 cm	A 22,0 cm
Largo (L) y ancho (A) del área de coccción Derecha L 37,9 cm	A 22,0 cm
Consumo energetico del área de coccción (EC elec-tric cooking)	Izquierda 186,8 Wh / kg
Consumo energetico del área de coccción (EC elec-tric cooking)	Centro 186,8 Wh / kg
Consumo energetico del área de coccción (EC elec-tric cooking)	Derecha 186,8 Wh / kg
Consumo energetico de la placá (EC electric hob) 186,8 Wh / kg

• Para la Unión Europea según el Reglamento de la UE 66/2014. Para Bielorrusia, de conformidad con la STB 2477-2017, Anexo A. Para Ucrania, de conformidad con la 742/2019. EN 60350-2 - Aparatos electrodomésticos de cocción - Parte 2: Placas: Métodos de medición del rendimiento. Las mediciones de energía referidas al área de cocción se identifican mediante las marcas de las zonas de cocción respectivas.

10.2 Ahorro de energía

Estos consejos le ayudarán a ahorrar energía al cocinar cada día.

• Cuando caliente agua, utilice solo la cantidad que necesite.
• En la medida de lo posible, cocine siempre con los utensilios de cocina tapados.
• Coloque el utensilio de comida sobre la zona de cocción antes de encenderla.
• Coloque los utensilios de cocina pequeños en zonas de cocción adecuadas.
• Coloque el utensilio de cocina directamente en el centro de la zona de cocción.
• Utilice el calor residual para mantener calientes los alimentos o derretirlos.

11. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la

salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo *, junto con los residuos

domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
