Marka	Bomann
Model	DU 7606.1 G
Kategoria	Okap kuchenny
Typ	Okap ścienny

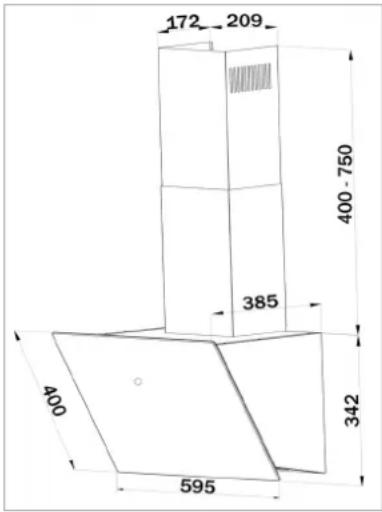

Regulowana wysokość	400 – 750 mm
Szerokość	595 mm
Głębokość	385 mm
Masa netto	12,0 kg
Zasilanie	220-240 V ~ 50 Hz
Moc całkowita	73 W
Oświetlenie	2 x 1,5 W LED (klasa G)
Poziomy mocy	9 (1-9)
Minutnik	Regulowane automatyczne wyłączanie od 1 do 9 minut
Sterowanie	Sterowanie dotykowe z wyświetlaczem LED
Tryby pracy	Wyciąg lub recyrkulacja (filtr węglowy opcjonalnie)
Filtr tłuszczowy	Aluminiowy, zmywalny w zmywarce (do 65 °C)
Filtr węglowy (recyrkulacja)	Nr ref. KF 574 (brak w zestawie), wymieniać co 6 miesięcy
Średnica przewodu wylotowego	150 mm
Minimalna odległość bezpieczeństwa	65 cm (kuchenka gazowa: 65 cm)
Montaż	Ścienny, mocowanie za pomocą kołków i śrub
Materiał	Stal nierdzewna i szkło
Zawartość opakowania	Okap, teleskopowy przewód kominowy, rura wylotowa, zawory zwrotne, śruby
Bezpieczeństwo	Automatyczne wyłączanie, blokada rodzicielska (8+)
Czyszczenie	Filtr tłuszczowy co miesiąc, obudowa miękką ściereczką

Często zadawane pytania - DU 7606.1 G BOMANN

Jak ustawić odległość między okapem a płytą grzewczą?

Odległość bezpieczeństwa powinna wynosić od 65 do 75 cm. W przypadku kuchenek gazowych wymagana jest odległość co najmniej 65 cm. Należy przestrzegać zaleceń producenta kuchenki, jeśli są one większe.

Jak zainstalować okap w trybie wyciągu?

Zamocuj zawór zwrotny na przewodzie wylotowym, a następnie podłącz elastyczny wąż (średnica 150 mm) do wylotu powietrza. Odprowadź powietrze na zewnątrz zgodnie z lokalnymi przepisami. Nigdy nie podłączaj do przewodu kominowego.

Jak zainstalować okap w trybie recyrkulacji?

Kup filtr węglowy (nr ref. KF 574). Wyjmij filtr tłuszczowy, włóż filtr węglowy na wlot powietrza, obracając zgodnie z ruchem wskazówek zegara do kliknięcia, a następnie załóż filtr tłuszczowy. Okap działa wtedy bez odprowadzania na zewnątrz.

Jak czyścić filtr tłuszczowy?

Wyjmij aluminiowy filtr, naciskając zatrzask w dół. Umyj ręcznie w ciepłej wodzie z łagodnym detergentem lub w zmywarce do 65 °C. Pozostaw do całkowitego wyschnięcia przed ponownym założeniem.

Jak często wymieniać filtr węglowy?

Wymieniaj filtr węglowy co najmniej co sześć miesięcy, lub częściej, jeśli okap jest intensywnie używany. Filtr jest dostępny online lub u sprzedawcy.

Jak wymienić żarówkę LED?

Żarówkę LED powinien wymieniać wykwalifikowany specjalista. Aby uzyskać dostęp, wyjmij filtr tłuszczowy, odłącz stary moduł LED i podłącz nowy. Nigdy nie patrz bezpośrednio w światło LED.

Co zrobić, jeśli okap nie działa?

Sprawdź zasilanie i czy wybrano poziom mocy. Jeśli problem nie ustępuje, sprawdź bezpiecznik lub skontaktuj się z wykwalifikowanym technikiem.

Jak używać minutnika automatycznego wyłączania?

Naciśnij przycisk minutnika (4) przez 3 sekundy, aż wyświetlacz zacznie migać. Ustaw czas (1-9 min) za pomocą przycisków poziomu mocy. Naciśnij raz minutnik, aby zapisać, drugi raz, aby aktywować. Wentylator wyłączy się automatycznie po ustawionym czasie.

Jaki poziom mocy jest odpowiedni do normalnego gotowania?

Użyj poziomów 1-3 do potraw wytwarzających mało pary, 4-6 do normalnego gotowania, a 7-9 do dużych ilości dymu lub smażenia.

Jak wyłączyć okap po użyciu?

Naciśnij przycisk zasilania (1), aby wyłączyć. Możesz również użyć minutnika automatycznego wyłączania do zaprogramowanego wyłączenia. Wyłącz oświetlenie oddzielnie przyciskiem (3).

INSTRUKCJA OBSŁUGI DU 7606.1 G BOMANN

Instruction Manual • Instrukcja obsługi/Gwarancja

DEUTSCH

Inhalt

Wstęp ......	Strona 70	Uruchamianie / Eksploatacja ......	Strona 76
Uwagi ogólne ......	Strona 70	Czyszczenie i konserwacja ......	Strona 77
Ważne wskazówki dotyczące		Usuwanie zakłóceń ......	Strona 78
bezpieczeństwa ......	Strona 71	Dane techniczne ......	Strona 79
Transport i opakowanie ......	Strona 73	Ogólne warunki gwarancji ......	Strona 79
Opis urządzenia ......	Strona 73	Usuwanie ......	Strona 80
Instalacja ......	Strona 73

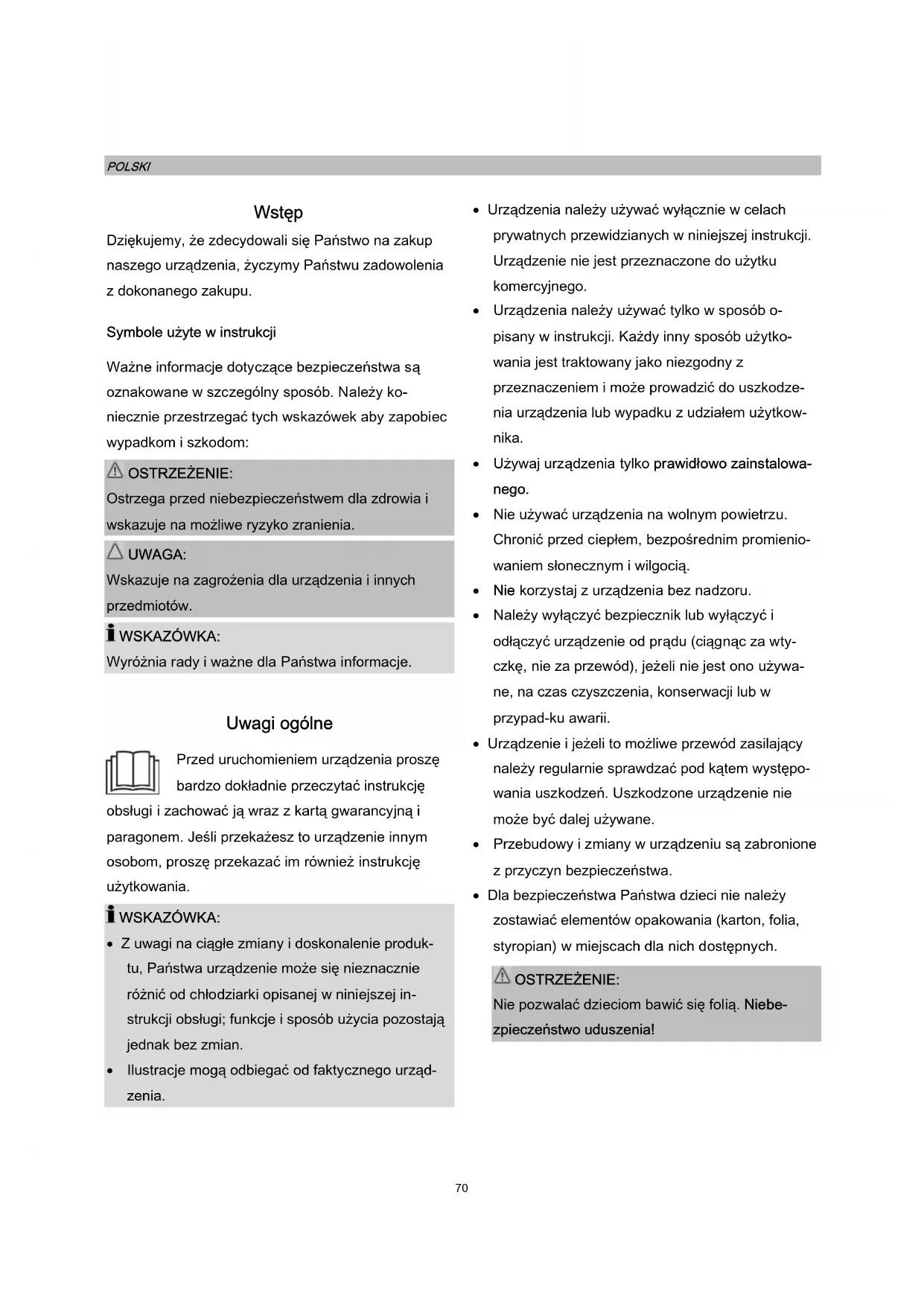

Einleitung

Dziękujemy, że zdecydowali się Państwo na zakup naszego urządzenia, życzymy Państwu zadowolenia z dokonanego zakupu.

Symbole użyte w instrukcji

Ważne informacje dotyczące bezpieczeństwa są oznakowane w szczególny sposób. Należy ko- niecznie przestrzegać tych wskazówek aby zapobiec wypadkom i szkodom:

OSTRZEŻENIE:

Ostrzega przed niebezpieczeństwem dla zdrowia i wskazuje na możliwe ryzyko zranienia.

UWAGA:

Wskazuje na zagrożenia dla urządzenia i innych przedmiotów.

WSKAZÓWKA:

Wyróżnia rady i ważne dla Państwa informacje.

Uwagi ogólne

Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję

obstugi i zachować ją wraz z kartą gwarancyjną i paragonem. Jeśli przekażesz to urządzenie innym osobom, proszę przekazać im również instrukcję użytkowania.

WSKAZÓWKA:

• Z uwagi na ciągłe zmiany i doskonalenie produktu, Państwa urządzenie może się nieznacznie różnic od chłodziarki opisanej w niniejszej instrukcji obsługi; funkcje i sposób użycia pozostają jednak bez zmian.

• Ilustracje mogą odbiegać od faktycznego urządzenia.

• Urządzenia należy używać wyłącznie w celach prywatnych przewidzianych w niniejszej instrukcji. Urządzenie nie jest przeznaczone do użytku komercyjnego.

• Urządzenia należy używać tylko w sposób opisany w instrukcji. Każdy inny sposób użytkowania jest traktowany jako niezgodny z przeznaczeniem i może prowadzić do uszkodzenia urządzenia lub wypadku z udziałem użytkownika.
• Używaj urządzenia tylko prawidłowo zainstalowanego.
• Nie używać urządzenia na wolnym powietrzu. Chronić przed ciepłem, bezpośrednim promieniowaniem słonecznym i wilgocią.
• Nie korzystaj z urządzenia bez nadzoru.
• Należy wyłączyć bezpiecznik lub wyłączyć i odłączyć urządzenie od prądu (ciągnąc za wtyczkę, nie za przewód), jeżeli nie jest ono używa- ne, na czas czyszczenia, konserwacji lub w przypad-ku awarii.
• Urządzenie i jeżeli to możliwe przewód zasilający należy regularnie sprawdzać pod kątem występowania uszkodzeń. Uszkodzone urządzenie nie może być dalej używane.
• Przebudowy i zmiany w urządzeniu są zabronione z przyczyn bezpieczeństwa.
• Dla bezpieczeństwa Państwa dzieci nie należy zostawiać elementów opakowania (karton, folia, styropian) w miejscach dla nich dostępnych.

OSTRZEŻENIE:

Nie pozwalać dzieciom bawić się folią. Niebezpieczeństwo uduszenia!

Ważne wskazówki dotyczące bezpieczeństwa

OSTRZEŻENIE:

Niezamontowanie śrub lub urządzenia mocującego zgodnie z niniejszymi instrukcjami może spowodować zagrożenie elektryczne.

- Należy zwrócić uwagę na instrukcje producenta sprzętu do gotowania, czy działanie okapu kuchennego jest dozwolone nad nim i ewentualnie jaką bezpieczną odległość należy zachować.

W trybie wyciągu:

• Należy zapewnić odpowiednią wentylację w pomieszczeniu, gdy okap kuchenny pracuje jednocześnie z urządzeniami spalającymi gaz lub inne paliwa.
• Jeżeli okap kuchenny i inne urządzenia zasilane innymi formami energii niż elektryczna, pracują jednocześnie, ciśnienie w pomieszczeniu nie powinno przekraczać 4 Pa (4x10 ^-5 bar).
• Odciągane powietrze nie może być odprowadzane do komina, który służy do odprowadzania spalin z urządzeń zasilanych gazem lub innymi paliwami.
• Należy przestrzegać wymagań właściwych władz lokalnych.

- Przestrzegać dalszych instrukcji montażu podanych w rozdziale „Instalacja” i postępować zgodnie z nimi.

- UWAGA: Dostępne części urządzenia mogą się nagrzewać podczas używania sprzętu do gotowania.

- Nie zapalaj ognia pod okapem! Ze względu na zagrożenie pożarowe smażzyć można pod okapem jedynie pod stałą obserwacją.

• Nigdy nie dopuszczać do palenia się palnika gazowego bez naczynia do gotowania. Nadmiar ciepła może uszkodzić okap.
• Przegrzane tłuszcze i oleje mogą się łatwo zapalić. Nigdy nie odcho- dzić od tłuszczu i oleju podczas ich podgrzewania.
• Nie sprawdzać stanu filtra podczas pracy.
• NIGDY nie używać urządzenia bez stałego aluminiowego filtra przeciwtłuszczowego.
• To urządzenie może być używane przez dzieci w wieku od 8 lat i powyżej oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub z brakiem doświadczenia i wiedzy, jeśli zostały one objęte nadzorem lub podano im instrukcję dotyczącą użytkowania urządzenia w bezpieczny sposób i zrozumiały związane z tym zagrożenia.
• Dzieci nie powinny bawić się urządzeniem.
• Czyszczenie i konserwacja nie będą dokonywane przez dzieci, chyba że są w wieku 8 lat i są nadzorowane.
• Urządzenie należy regularnie czyścić. Postępuj zgodnie z instrukcjami podanymi w rozdziale „Czyszczenie i konserwacja”. Istnieje ryzyko pożaru, jeśli czyszczenie nie zostanie przeprowadzone zgodnie z tymi instrukcjami.
• Nie naprawiać urządzenia samodzielnie, wezwać autoryzowanego specjalistę. By zapobiec zagrożeniom uszkodzony przewód sieciowy może być wymieniony przez producenta, autoryzowanego technika lub obsługę klienta. Jeżeli przewód sieciowy jest uszkodzony nie należy używać urządzenia.

Transport i opakowanie

Transport urządzenia

Podczas transportu należy odpowiednio zabezpieczyć urządzenie i chronić je przed warunkami atmosferycznymi.

Rozpakowywanie urządzenia

• Wyjąć urządzenie z opakowania.
• Usunąć wszystkie elementy opakowania: folię, materiał wypełniający i kartonowe opakowanie.
  Materiały opakowaniowe, które nie są już potrzebne, należy utylizować zgodnie z obowiązującymi lokalnie przepisami.
• Sprawdzić urządzenie pod kątem szkód powstałych podczas transportu, aby uniknąć zagrożeń.
• Jeżeli urządzenie jest uszkodzone, nie należy go uruchamiać ale natychmiast skontaktować się ze sprzedawcą.

i WSKAZÓWKA:

W urządzeniu mogą znajdować się pozostałości poprodukcyjne i kurz. Zalecamy wyczyszczenie urządzenia tak jak opisano we fragmencie „Czyszczenie i konserwacja”.

Opis urządzenia

Wyposażenie

1 2 3 4 5

1 Jednostka wału
2 Obudowa
3 Silnik

4 Aluminiowy filtr prze-

ciwtłuszczowy

5 Szklany front (pokrywa filtra tłuszczu)

Zakres dostawy

1x aluminiowy filtr przeciwtłuszczowy,
1x 2-częściowy wał kominowy, 1x wąż wydechowy,
2x zawór zwrotny, w tym materiał instalacyjny

Instalacja

Okap kuchenny jest przeznaczony do montażu tylko na płycie z nie więcej niż czterema elementami płyty.

Należy zachować bezpieczną odległość między płytą grzejną garnka na płycie kuchennej a dolną częścią okapu kuchennego:

Odległość musi wynosić od 65 do 75 cm.

W przypadku urządzeń gazowych odległość musi wynosić co najmniej 65 cm.

Jeśli instrukcja montażu kuchenki gazowej określa większą odległość, należy ją uwzględnić.

Wybór wylotu spalin

Okap można obsługiwać w dwóch trybach:

Tryb wyciągu

⚠ OSTRZEŻENIE:

• Odciągane powietrze nie może być odprowadzane do komina, który służy do odprowadzania spalin z urządzeń zasilanych gazem lub innymi paliwami.
• Podczas uwalniania wywiewanego powietrza należy przestrzegać przepisów odpowiednich władz lokalnych.

Okap posiada górny wylot powietrza, który odprowadza zapachy kuchenne na zewnątrz.

Odciągane powietrze jest normalnie odprowadzane pionowo. Odciągane powietrze może być odprowadzane przez jednostki ścienne i podłoże stropu do kalenicy.

Jeżeli pod jednostkami ściennymi znajduje się przewód, przewód wyciągowy można poprowadzić w taki sposób, aby wywiewane powietrze mogło być wypuszczane poziomo przez ścianę.

Tryb recyrkulacji

Jeśli nie ma bezpośredniego otworu wentylacyjnego na zewnątrz; okap może również pracować w trybie recyrkulacji (tzn. bez wyciągu na zewnątrz; przefiltrowane powietrze jest wypuszczane z powrotem do pomieszczenia). W takim przypadku należy zastosować filtr z węglem aktywnym, jak opisano w punkcie „Instalowanie filtra z węglem aktywnym w trybie recyrkulacji”.

Filtr z węglem aktywnym nie jest objęty dostawą. Filtr węglowy można zamówić u sprzedawcy lub w naszym sklepie internetowym z akcesoriami, www.bomann-germany.de. Użyj numeru referencyjnego znajdującego się w „Dane techniczne”.

Montaž

⚠ OSTRZEŻENIE:

• Podczas montażu lub wkładania filtra odciągowego oraz filtra węglowego urządzenie nie może być podłączone do sieci elektrycznej.
• Niezastosowanie uchwytów montażowych może prowadzić do ryzyka porażenia prądem.

△ UWAGA:

• Przed montażem sprawdź, czy ściana ma wystarczającą nośność, aby udźwignąć okap.
• Podczas wiercenia otworów w ścianie zawsze upewnij się, że żadne istniejące kable elektryczne lub inne przedmioty nie są uszkodzone.
• Upewnij się, że otwory wentylacyjne są wolne od przeszkód i nie są zakryte.

i WSKAZÓWKA: Zalecenia

• Podczas instalacji poproś o pomoc inną osobę.
• Noś rękawice ochronne, aby zapobiec skaleczeniu ostrymi krawędziami.

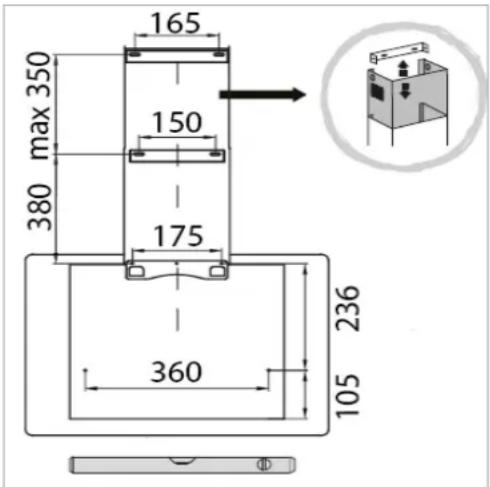

Wymiary wiercenia
jednostka mm

165 max 350 150 380 175 360 236 105

[03] [04] [05]

[08]

- Ustal położenie okapu kuchennego centralnie nad strefą gotowania, z zachowaniem podanych odległości bezpieczeństwa.

Do montażu na ścianie potrzeba łącznie 9 otworów montażowych o średnicy ok. 8 mm. Włożyć dostarczone kołki [08].

• Zaznacz otwory potrzebne do montażu na ścianie, jak pokazano na rysunku. Najpierw określ długość przedłużenia osłony wału dla położenia wspornika [04] na górnym końcu wału. Sprawdź oznaczenia za pomocą poziomicy!
• Zamocuj wspornik [05] do obudowy za pomocą trzech śrub ST4x30mm [09] a wsporniki [03] i [04] we wcześniej zaznaczonych miejscach, każdy za pomocą dwóch śrub ST4x30mm [09].
• Przed włożeniem okapu przymocuj zawory zwrotne [07] delikatnie wyginając je od góry na kanale wylotowym.

Dla trybu wyciągu: W tym celu należy podłączyć elastyczny wąż wylotowy (zawarty w dostawie) o średnicy wewnętrznej 150 mm (w razie potrzeby przy użyciu opasek kablowych).

- Zawieś obudowę na wsporniku [05]. Sprawdź bezpieczne trzymanie i pozycję poziomą. Dokręć śruby ST4x30mm [09] przez obudowę.

Dla trybu wyciągu: Sprawdź prawidłowe położenie węża wydechowego i połącz go z otworem wylotowym.

• Założ zespół drążka teleskopu i zabezpiecz dolny drążek za pomocą wspornika [03].
• Pociągnij do góry wał wewnętrzny i zamocuj osłonę wału z boku z obudową i wspornikiem [04] wkręcając każdą po dwie śruby ST3x10mm [10].

Instalowanie filtra z węglem aktywnym w trybie recyrkulacji

- Otwórz pokrywę filtra tłuszczu. Wyjmij aluminiowy(e) filtr(y) przeciwtłuszczowe (patrz „Czyszczenie aluminiowego filtra przeciwtłuszczowego”).

• Umieść filtr węglowy na wlocie powietrza przewodu wyciągowego. Upewnij się, że kołki mocujące na przewodzie wyciągowym weszły w szczeliny montażowe filtra węglowego. Obróć filtr zgodnie z ruchem wskazówek zegara, aż zatrzaśnie się na swoim miejscu.
• Zamontuj ponownie aluminiowy(e) filtr(y) przeciwtłuszczowy. Zamknąć pokrywę.

Przyłączenie do prądu

OSTRZEŻENIE:

• Podłączenie do prądu musi być zgodne z obo- wiązującymi przepisami.
• Niewłaściwe podłączenie do prądu może prowadzić do porażenia!
• Nie wymieniać wtyczki w urządzeniu. Jeżeli wtyczka nie pasuje do gniazdka, należy zlecić wymianę gniazdka specjaliście.

• Aby zapewnić możliwość szybkiego odłączenia od zasilania w razie wypadku, wtyczka musi być łatwo dostępna.

• Należy sprawdzić czy napięcie sieciowe, którego ichzą Państwo użyć jest zgodne z podanym na tabliczce znamionowej.

• Podłączyć urządzenie do zainstalowanego zgodnie z przepisami kontaktu.
• Jeżeli po instalacji wtyczka nie jest swobodnie dostępna należy zapewnić odpowiednią instalacje rozdzielającą.

Uruchomienie / Eksploatacja

Okap kuchenny obsługiwany jest za pomocą sterowania dotykowego:

4 2 1 2 3

1 Przycisk wyświetlacza LED

Przycisk do włączania i wyłączania gotowości do pracy. Wszystkie przyciski zapalają się, a wyświetlacz pokazuje poziom mocy [0].

2 Poziom mocy / timer

Przyciski wyboru poziomu mocy od 1-9 i automatycznego wyłączania od 1-9 minut. Wyświetlacz pokazuje wybraną opcję.

3 Oświetlenie

Przycisk do włączania i wyłączania oświetlenia.

4 Timer (czas opóźnienia z automatycznym wyłączeniem)

Przycisk do aktywacji / dezaktywacji automatycznego wyłączenia.

iWSKAZÓWKA:

Około 2 minuty po ostatnim naciśnięciu przycisku wyświetlacz przejdzie w tryb czuwania. Kończy się to po naciśnięciu przycisku.

Ustawienia

Poziom mocy 1 - 3 :

Nadaje się do gotowania na małym ogniu i do potraw, które nie wytwarzają pary lub wytwarzają niewiele pary, aby zapewnić cyrkulację powietrza w kuchni.

Poziom mocy 4 - 6 :

Nadaje się do normalnego gotowania.

Poziom mocy 7–9:

Nadaje się do usuwania lub filtrowania dużych ilości dymu i pary (np. podczas smażenia).

Timer (czas opóźnienia z automatycznym wyłączeniem)

Przy bardzo silnej emisji oparów wentylator powinien pracować jeszcze przez kilka minut po gotowaniu. W tym celu należy ustawić czas opóźnienia z automatycznym wyłączeniem.

Ustaw czas opóźnienia od 1-9 minut, w zależności od emisji oparów.

• Przytrzymaj wciśnięty przycisk timera (4) przez około 3 sekundy. Gdy tylko wyświetlacz zacznie migać, możesz zmienić ustawienie za pomocą przycisków (2).
• Naciśnij raz przycisk timera (4), aby zapisać czas opóźnienia; naciśnij przycisk timera (4) po raz drugi, aby potwierdzić funkcję automatycznego wyłączania.
• Gdy funkcja wyłączania jest aktywna, przycisk timera (4) miga, a wyświetlacz pokazuje pozostały

czas. Po upływie ustawionego czasu działanie wyłącza się automatycznie.

Wskazówki dotyczące oszczędzania energii

Informacje mające na celu ograniczenie wpływu gotowania na środowisko (wg VO (UE) nr 66/2014 załącznik I, nr 2)

• Średnica dna garnka i patelni powinna odpowiadać wielkości strefy gotowania.
• Używaj patelni i garnków z płaskimi dnami, nierówne dna zwiększają zużycie energii.
• Zapewnić wystarczającą ilość powietrza nawiewa- nego do działania okapu kuchennego.
• Dostosuj intensywność działania wentylatora ewo-lucji wilgoci w procesie gotowania.
• Aby uzyskać optymalny efekt okapu kuchennego, zainstaluj go zgodnie z instrukcją montażu. Zachowaj odległość między górną krawędzią kuchenki a dolną krawędzią okapu kuchennego.
• Regularnie czyść filtr.
• Regularnie kontroluj filtr z węglem aktywnym i wymieniaj go w razie potrzeby.
• Wyłącz okap po użyciu.
• Jeśli okap posiada funkcję opóźnienia wyłączenia, włącz tę funkcję.
• Po zakończeniu gotowania wyłączyć oświetlenie.
• Zalecamy stosowanie biologicznych środków czyszczących.

Czyszczenie i konserwacja

OSTRZEŻENIE:

• Przed rozpoczęciem prac konserwacyjnych zasadniczo wyłączyć urządzenie oraz odłączyć wtyczkę lub wyłączyć, względnie wykręcić be- zpiecznik. Wtyczkę wyciągnąć z gniazdka ciągnąc za wtyczkę, nigdy za przewód.
• Zostaw urządzenie do ostygnięcia!
• Nigdy nie czyścić lodówki parowymi urządzeniami czyszczącymi. Wilgotność może dostać się do

części elektrycznych. Niebezpieczeństwo porażenia prądem! Gorąca para może także prowadzić do uszkodzenia części wykonanych z tworzywa sztucznego.

- Urządzenie przed uruchomieniem musi być suche.

△ UWAGA:

• Nie używać szczotek drucianych ani innych przedmiotów o ostrych krawędziach.
• Nie używać środków czyszczących zawierających piasek.

Konserwacja okapu

• Do czyszczenia powierzchni obudowy użyj łagodnego detergentu i miękkiej szmatki, aby zapobiec zarysowaniem.
• Urządzenie może być ponownie użyte po prawidłowym wyschnięciu wszystkiego.
• Jeśli okap jest używany w trybie recyrkulacji, należy regularnie wymieniać filtr z węglem aktywnym (patrz „Wymiana filtra z węglem aktywnym”).

Czyszczenie aluminiowego filtra przeciwtłuszczowego

⚠ OSTRZEŻENIE: Ryzyko pożaru!

Resztki smaru w aluminiowym filtrze prze- ciwłuszczowym mogą się zapalić przy wysokiej tem- peraturze. Dlatego regularnie należy czyścić filtr tłuszczu!

W zależności od modelu na urządzeniu znajduje się jeden lub dwa filtry przeciwłuszczowe. Zalecamy czyszczenie filtra(ów) tłuszczu co miesiąc:

- Wyjmij aluminiowy filtr przeciwtłuszczowy, wsuwając blokadę we wglębienie uchwytu, delikatnie wciśnij filtr w dół i wyciągnij do przodu.

• Wypłucz filtr przeciwtłuszczowy w roztworze gorącej wody i neutralnego detergentu. Zanurz w nim filtr.
• Następnie wyczyść miękką szczoteczką, dokładnie spłucz gorącą wodą i pozostaw do wyschnięcia.
• Alternatywnie filtr przeciwtłuszczowy można również myć w zmywarce (do 65°C). Mogą wystąpić niewielkie przebarwienia. Nie wpływa to na działanie filtra tłuszczu.

Wymiana filtra z węglem aktywnym

Filtr z węglem aktywnym zapobiega powstawaniu zapachów i jego zużycie zależy od zastosowania, ale należy go wymieniać co najmniej co sześć miesięcy.

Zamów filtr węglowy u swojego sprzedawcy lub w naszym sklepie internetowym z akcesoriami, www.bomann-germany.de. Użyj numeru referencyjnego znajdującego się w „Dane techniczne”.

• Patrz „Instalowanie filtra z węglem aktywnym w trybie recyrkulacji”.
• Wyjmij i wyrzuć stary filtr węglowy.

Wymiana żarówki

△ UWAGA:

NIE zdejmuj osłony oświetlenia LED! Żarówka może być wymieniana wyłącznie przez autoryzowanego specjalistę w przypadku uszkodzenia.

OSTRZEŻENIE:

• Światło LED jest bardzo jasne i może uszkodzić oczy. Nigdy nie patrz bezpośrednio w światło LED!
• Odłącz urządzenie od zasilania i poczekaj, aż lampy ostygną przed wymianą lampy. Istnieje ryzyko poparzenia!

i WSKAZÓWKA:

Zamów lampy u swojego sprzedawcy lub w naszym sklepie internetowym z akcesoriami www.bomann-germany.de.

Dane lampy: LED maks. 2 x 1,5 W, DC 12 V Ten produkt zawiera źródło światła o klasie efektywności energetycznej G.

• Wyjmij filtr(y) tłuszczu. Ostrożnie wypchnij lampę z oprawki przez obudowę; wyciągnij lampę i zwol-nij połączenie wtykowe.
• Wymień uszkodzony moduł LED i połącz oba końca urządzenia wtykowego.
• Włóż nową lampę prawidłowo do oprawki żarówki. Wymień filtr(y) przeciwłuszczowy.

Usuwanie zakłóceń

Następujące zakłócenia mogą Państwo usunąć samodziel-nie po sprawdzeniu

Zakłócenie / Przyczyna/ Rozwiązanie

Urządzenie nie działa bądź działa niepra-widłowo

• Sprawdzić zasilanie.
• Sprawdź poziom mocy.
  Jednostka nie działa wydajnie
• Sprawdź poziom mocy.
• Czy kuchnia jest odpowiednio wentylowana?
• Wyczyść filtr(y) tłuszczu.
• W trybie recyrkulacji sprawdź filtr węglowy.
• Sprawdź wylot powietrza.

Nie działa oświetlenie

• Check the bulb, see "Replacing the bulb".
• Sprawdź żarówkę, patrz „Wymiana żarówki”.

Olej kapie

- Wyczyść filtr(y) tłuszczu.

iWSKAZÓWKA:

Jeżeli po opracowaniu powyższych kroków w dalszym ciągu mają Państwo problemy z

urządzeniem, należy skontaktować się ze sprzedawcą.

Dane techniczne

Wymagania energetyczne ....

Napięcie: 220-240 V\~ / 50 Hz

Zużycie energii: 73 W

Oświetlenie, LED: 2 x 1,5 W

Klasa ochrony: ....I

Waga i wymiary w mm ....

Waga netto: ......ok. 12,0 kg

172 - 209 400 - 750 385 400 342 595

Dostępne akcesoria....

Filtr z węglem aktywnym do trybu recyrkulacji: ......

KF 574 (nr art. 257 400) nie ma w zestawie

Zastrzegamy sobie prawo wprowadzania zmian technicznych I projektowych w trakcie ciągłego rozwoju produktu.

Niniejsze urządzenie odpowiada wymaganiom normy bezpieczeństwa użytkowania oraz spełnia wymagania dyrektywy niskonapięciowej i kompatybilności elektromagnetycznej.

Ogólne warunki gwarancji

Producent / Dystrybutor udziela 24 miesięcy gwarancji na zakupione urządzenie. Okres gwarancji liczony jest od daty zakupu urządzenia.

W tym okresie uszkodzone urządzenie będzie bezpłatnie wymienione na wolne od wad. W przypadku, gdy wymiana będzie niemożliwa do zrealizowania, Nabywca otrzyma zwrot ceny zakupu urządzenia.

Za uszkodzone urządzenie uważa się takie, które nie spełnia funkcji określonych w instrukcji obsługi, a przyczyną takiego stanu jest wewnętrzna wada fabryczna lub materiałowa.

Gwarancją nie są objęte uszkodzenia mechaniczne, chemiczne, termiczne, powstałe w wyniku działania sił zewnętrznych (np. przepięcie w sieci energetycznej czy wyładowania atmosferyczne), jak również wady powstałe w wyniku obsługi niezgodnej z instrukcją obsługi urządzenia.

Nabywcy przysługuje prawo do wymiany urządzenia na wolne od wad lub, jeśli wymiana jest niemożliwa, zwrotu gotówki tylko po dostarczeniu do punktu zakupu kompletnego urządzenia z oryginalnymi akcesoriami, instrukcją obsługi i w oryginalnym opakowaniu wraz z dowodem zakupu i prawidłowo wypełnioną kartą gwarancyjną (pieczątka sklepu, data sprzedaży urządzenia).

Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej.

Niniejsza gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Nabywcy wynikających z przepisów Ustawy z dnia 27 lipca 2002 r. o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie kodeksu cywilnego (Dz. U. z 2002 r. Nr 141, poz. 1176).

Dystrybutor:

Znaczenie symbolu „Pojemnik na śmieci”

Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych.

Proszę korzystać z punktów zbiorczych, przewidzianych do zdawania sprzętu elektrycznego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać.

Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi. Tą drogą przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektro-nicznego.

Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy. Twój sprzedawca i partner umowny jest również zobowiązany do bezpłatnego odbioru starego urządzenia.

OSTRZEŻENIE:

Zdejmij lub utylizuj wszystkie istniejące zatrzaski lub blokady sworzni, jeśli wyłączasz urządzenie z eksploatacji lub utylizujesz je.

Informacje dla użytkowników profesjonalnych dotyczące demontażu (wg VO (UE) nr 66/2014 załącznik I, nr 2)

Informacje dotyczące nieniszczącego demontażu w celach konserwacyjnych

• Proszę wyłąć filtr i lampy zgodnie z opisem w instrukcji.
• Dalsze kroki demontażu w celu konserwacji nie są przewidziane.
• W przypadku chęci wymiany wadliwych podzespołów prosimy o kontakt z naszym działem obsługi klienta.
  ■ Baterie nie są wliczone w cenę.

Informacje dotyczące demontażu w zakresie re-cyklingu, odzysku i utylizacji po zakończeniu eksploatacji urządzenia

• Sprawdź, czy urządzenie jest odłączone od zasilania przed wyjęciem wszystkich filtrów z okapu.
• Najpierw usuń komin.
• Podczas demontażu okapu upewnij się, że najpierw poluzowałeś dolne, a potem górne śruby.

• W celu recyklingu i odzyskiwania zasobów przekaż urządzenie, lampy i różne filtry do:

• gminnego punktu zbiórki odpadów komunalnych,

• wyspecjalizowanej firmie utylizacyjnej, oferującej system zwrotu,
• miejscowemu sprzedawcy energii elektrycznej, który dobrowolnie wycofuje urządzenia elektryczne.

BOMANN®

C. Bomann GmbH

www.bomann-germany.de

Made in P.R.C.
