Marke	Bomann
Modell	DU 7606.1 G
Kategorie	Dunstabzugshaube
Typ	Wandhaube
Verstellbare Höhe	400 – 750 mm
Breite	595 mm
Tiefe	385 mm
Nettogewicht	12,0 kg
Stromversorgung	220-240 V ~ 50 Hz
Gesamtleistung	73 W
Beleuchtung	2 x 1,5 W LED (Klasse G)
Leistungsstufen	9 (1-9)
Timer	Automatische Abschaltung einstellbar von 1 bis 9 Minuten
Steuerung	Touch-Bedienung mit LED-Anzeige
Betriebsarten	Abluft oder Umluft (Aktivkohlefilter optional)
Fettfilter	Aluminium, spülmaschinengeeignet (bis 65 °C)
Aktivkohlefilter (Umluft)	Art.-Nr. KF 574 (nicht im Lieferumfang), alle 6 Monate austauschen
Durchmesser Abluftrohr	150 mm
Mindestsicherheitsabstand	65 cm (Gasherd: 65 cm)
Montage	Wandmontage, Befestigung mit Dübeln und Schrauben
Material	Edelstahl und Glas
Lieferumfang	Dunstabzugshaube, Teleskopschornstein, Abluftschlauch, Rückschlagklappen, Schraubensatz
Sicherheit	Automatische Abschaltung, Kindersicherung (8+)
Reinigung	Fettfilter monatlich, Gehäuse mit weichem Tuch

Häufig gestellte Fragen - DU 7606.1 G BOMANN

Wie stelle ich den Abstand zwischen Dunstabzugshaube und Kochfläche ein?

Der Sicherheitsabstand sollte zwischen 65 und 75 cm betragen. Bei Gasherden ist ein Abstand von mindestens 65 cm erforderlich. Beachten Sie gegebenenfalls die Angaben des Herstellers des Kochfelds, wenn diese größer sind.

Wie installiere ich die Dunstabzugshaube im Abluftbetrieb?

Befestigen Sie die Rückschlagklappe am Abluftrohr und schließen Sie dann den flexiblen Schlauch (Durchmesser 150 mm) an den Luftauslass an. Leiten Sie die Luft unter Beachtung der örtlichen Vorschriften nach außen. Schließen Sie niemals an einen Kamin an.

Wie installiere ich die Dunstabzugshaube im Umluftbetrieb?

Kaufen Sie einen Aktivkohlefilter (Art.-Nr. KF 574). Entfernen Sie den Fettfilter, setzen Sie den Aktivkohlefilter auf die Luftansaugöffnung, indem Sie ihn im Uhrzeigersinn drehen, bis er einrastet, und setzen Sie dann den Fettfilter wieder ein. Die Haube funktioniert dann ohne Außenabluft.

Wie reinige ich den Fettfilter?

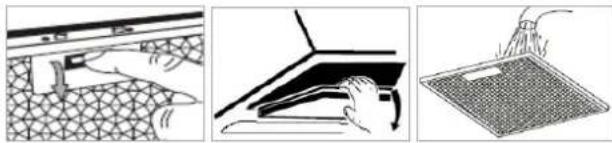

Entfernen Sie den Aluminiumfilter, indem Sie die Verriegelung nach unten drücken. Waschen Sie ihn von Hand mit heißem Wasser und mildem Reinigungsmittel oder in der Spülmaschine bei bis zu 65 °C. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Ersetzen Sie den Aktivkohlefilter mindestens alle sechs Monate oder häufiger, wenn die Haube stark genutzt wird. Der Filter ist online oder bei Ihrem Händler erhältlich.

Wie tausche ich die LED-Lampe aus?

Die LED-Lampe muss von einem autorisierten Fachmann ausgetauscht werden. Zum Zugang entfernen Sie den Fettfilter, trennen Sie das alte LED-Modul und schließen Sie das neue an. Schauen Sie niemals direkt in das LED-Licht.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie die Stromversorgung und ob eine Leistungsstufe ausgewählt ist. Wenn das Problem weiterhin besteht, überprüfen Sie die Sicherung oder kontaktieren Sie einen qualifizierten Techniker.

Wie verwende ich den Timer für die automatische Abschaltung?

Drücken Sie die Timer-Taste (4) 3 Sekunden lang, bis die Anzeige blinkt. Stellen Sie die Dauer (1 bis 9 min) mit den Leistungsstufentasten ein. Drücken Sie einmal die Timer-Taste zum Speichern, ein zweites Mal zum Aktivieren. Der Lüfter schaltet sich nach der eingestellten Zeit automatisch aus.

Welche Leistungsstufe ist für normales Kochen geeignet?

Verwenden Sie Stufe 1 bis 3 für Gerichte mit wenig Dampf, Stufe 4 bis 6 für normales Kochen und Stufe 7 bis 9 für große Rauchmengen oder Frittieren.

Wie schalte ich die Dunstabzugshaube nach dem Gebrauch aus?

Drücken Sie den Ein-/Ausschalter (1) zum Ausschalten. Sie können auch den Timer für die automatische Abschaltung verwenden. Schalten Sie die Beleuchtung separat mit der Taste (3) aus.

BEDIENUNGSANLEITUNG DU 7606.1 G BOMANN

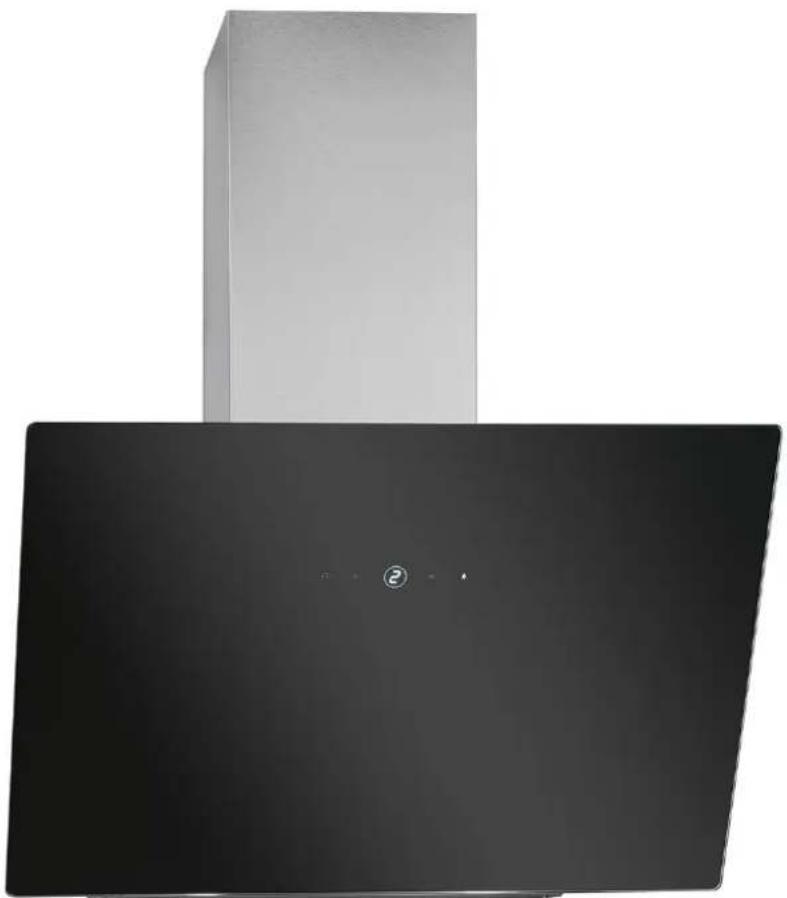

HAUSHALTS- DUNSTABZUGSHAUBE DU 7606.1 G

HUISHOUDELIJKE AFZUIGKAP • DOMESTIQUE HOTTE ASPIRANTE CAMPANA EXTRACTORA DOMÉSTICA • CAPPA DOMESTICA HOUSEHOLD COOKER HOOD • DOMOWA OKAP KUCHENNY

Bedienungsanleitung/Garantie

Einleitung	Seite 4	Inbetriebnahme / Betrieb	Seite 10
Allgemeine Hinweise	Seite 4	Reinigung und Pflege	Seite 11
Spezielle Sicherheitshinweise für dieses Gerät	Seite 5	Störungsbehebung	Seite 13
Transport und Verpackung	Seite 7	Technische Daten	Seite 13
Geräteausstattung	Seite 7	Garantie / Kundenservice	Seite 13
Installation	Seite 7	Entsorgung	Seite 15

NEDERLANDS

Inhoud

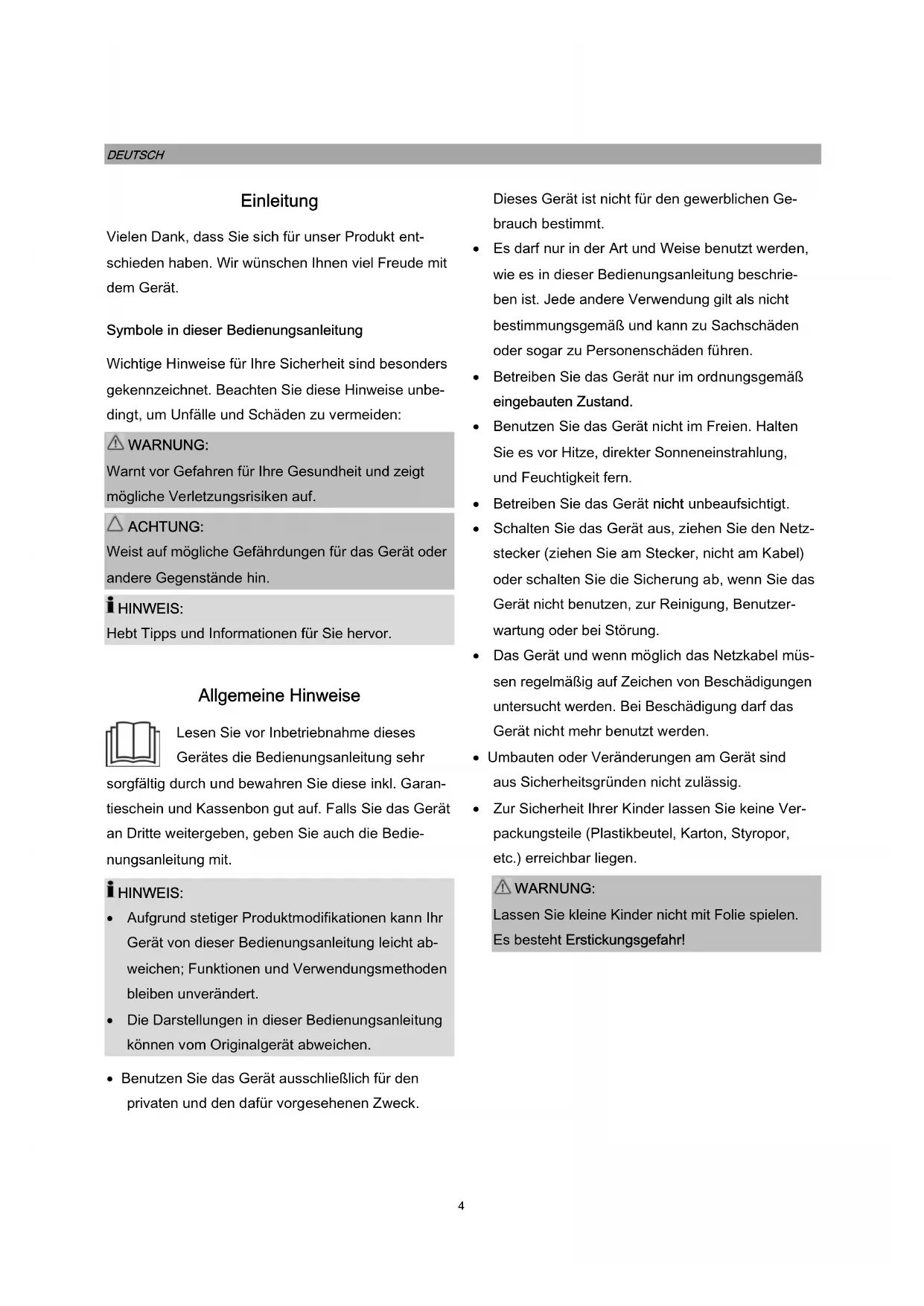

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden zu vermeiden:

⚠️ WARNING:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

△ ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

i HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr

sorgfältig durch und bewahren Sie diese inkl. Garantieschein und Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

i HINWEIS:

• Aufgrund stetiger Produktmodifikationen kann Ihr Gerät von dieser Bedienungsanleitung leicht abweichen; Funktionen und Verwendungsmethoden bleiben unverändert.
• Die Darstellungen in dieser Bedienungsanleitung können vom Originalgerät abweichen.
• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck.

Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.
• Betreiben Sie das Gerät nur im ordnungsgemäß eingebauten Zustand.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, und Feuchtigkeit fern.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung, Benutzerwartung oder bei Störung.
• Das Gerät und wenn möglich das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Bei Beschädigung darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

⚠️ WARNING:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses Gerät

! WARNING:

Ein Fehler bei der Anbringung von Montageschrauben oder Befestigungseinrichtungen entgegen dieser Anweisung kann eine elektrische Gefährdung hervorrufen.

- Beachten Sie zu Ihrem Kochgerät die Herstellerangaben, ob der Betrieb einer Dunstabzugshaube darüber erlaubt ist und ggf. welcher Sicherheitsabstand eingehalten werden muss.

Für den Abluftbetrieb:

• Es muss für ausreichende Belüftung im Raum gesorgt werden, wenn die Dunsthaube gleichzeitig mit Geräten betrieben wird, welche Gas oder andere Brennstoffe verbrennen.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer sein als 4 Pa (4x10 ^-5 bar).
• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
  • Die Vorschriften der zuständigen örtlichen Behörden sind einzuhalten.

- Beachten und befolgen Sie des Weiteren die Montageanweisungen, die wir Ihnen im Kapitel „Installation“geben.

- VORSICHT: Berührbare Teile des Gerätes können heiß werden, wenn sie mit Kochgeräten benutzt werden.

- Flambieren Sie nicht unter der Dunstabzugshaube! Frittiert werden darf unter der Haube wegen Brandgefahr nur unter ständiger Beobachtung.

• Lassen Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirrbrennen. Starke Hitzeentwicklung kann die Dunstabzugshaube beschädigen.
• Überhitzte Fette und Öle können sich schnell entzünden. Nie Fett und Öl unbeaufsichtigt erhitzen.
• Prüfen Sie niemals den Filterzustand während des Betriebes.
• Das Gerät NIE ohne befestigte Aluminium-Dunstfilter benutzen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
• Das Gerät muss regelmäßig gereinigt werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung und Pflege“ dazu geben. Es besteht Brandgefahr, wenn die Reinigung nicht nach Angaben der Anweisung ausgeführt wird.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn

Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.

Transport und Verpackung

Gerät transportieren

Sichern Sie das Gerät ausreichend und schützen Sie es während des Transportes vor Witterungseinflüssen.

Gerät auspacken

• Nehmen Sie das Gerät aus seiner Verpackung.
• Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial und Kartonverpackung.

Entsorgen Sie nicht mehr benötigte Verpackungsmaterialen gemäß den örtlich geltenden Vorschriften.

• Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
• Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Händler.

i HINWEIS:

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Pflege“ beschrieben zu säubern.

Geräteausstattung

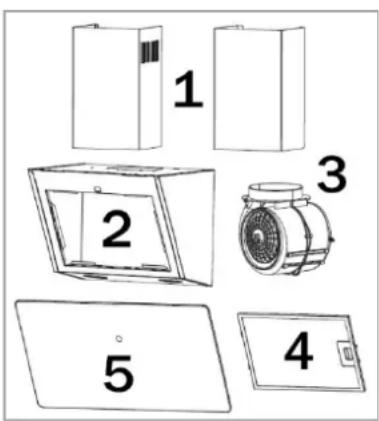

Geräteübersicht

1 2 3 4 5

1 Schachteinheit 4 Aluminium-Dunstfilter
2 Gehäuse 5 Glasfront (Dunstfilter-
3 Motoreinheit Abdeckung)

Lieferumfang

1x Aluminium-Dunstfilter, 1x 2-teiliger Kaminschacht, 1x Abluftschlauch, 2x Rückschlagklappe, inkl. Montagematerial

Installation

Die Dunstabzugshaube ist nur für die Montage über einer Kochmulde mit nicht mehr als vier Kochstellen vorgesehen.

Ein Sicherheitsabstand zwischen der Abstellfläche der Kochgefäße auf der Kochmulde und dem untersten Teil der Dunstabzugshaube ist unbedingt erforderlich:

Der Abstand sollte zwischen 65 – 75 cm betragen. Bei Gasgeräten muss der Abstand mindestens 65 cm betragen. Wenn die Installationsanweisungen für die Gaskochgeräte einen größeren Abstand vorschreiben, ist dieser Abstand zu berücksichtigen.

Wahl des Wrasenausgangs

Sie können die Dunstabzugshaube in zwei Möglichkeiten betreiben:

Abluftbetrieb

WARNUNG:

• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
• Bei der Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden einzuhalten.

Die Haube verfügt über einen oberen Luftaustritt zum Ableiten der Küchengerüche nach außen.

Meist wird die Abluft vertikal abgeführt. Die Abluft kann durch den Oberschrank und Dachboden zum Dachfürst geleitet werden.

Falls eine Leitung unter den Ober- schränken vorhanden ist, kann der Abzugsschacht so verlegt werden, dass die Abluft waagerecht durch die Wand abgeleitet werden kann.

Umluftbetrieb

Wenn Sie keine direkte Abzugsöffnung nach außen haben; kann die Haube auch im Umluftbetrieb arbeiten (d.h. die gefilterte Luft wird wieder in den Raum abgegeben). In diesem Fall müssen Aktivkohlefilter zusätzlich wie unter „Aktivkohlefilter für Umluftbetrieb einsetzen“ beschrieben, eingesetzt werden.

Aktivkohlefilter sind nicht im Lieferumfang enthalten. Bestellen Sie die Kohlefilter bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann-germany.de. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

Montage

WARNUNG:

• Bei der Montage und/oder beim Einsetzen der Dunstfilter sowie der Kohlefilter darf das Gerät nicht mit dem Netzstrom verbunden sein.
• Die Nichtbeachtung der Befestigungsvorrichtung kann zur Stromschlaggefahr führen.

ACHTUNG:

• Prüfen Sie vor der Montage die Wand auf Tragfähigkeit der Abzugshaube.
• Achten Sie beim Erstellen der Bohrlöcher in der Wand stets darauf, keine bereits vorhandenen elektrischen Leitungen oder andere verdeckte Gegenstände zu beschädigen.
• Achten Sie darauf, dass die Lüftungsöffnungen freiliegen und nicht verdeckt werden.

HINWEIS: Empfehlungen

• Ziehen Sie eine weitere Person zur Hilfe hinzu.
• Tragen Sie Schutzhandschuhe, um Verletzungen an möglichen scharfen Kanten zu vermeiden.

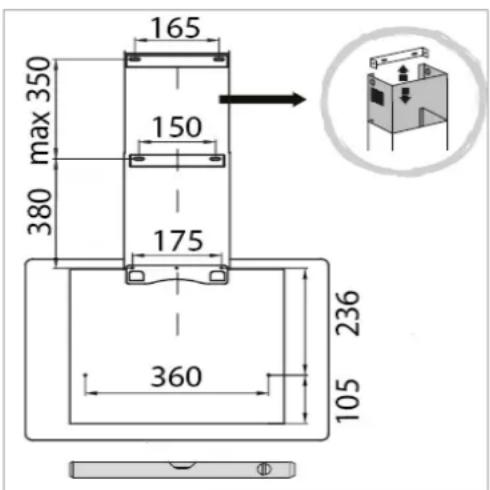

Einbaumaße
Einheit mm

165 max 350 150 380 175 360 236 105

- Bestimmen Sie die Position der Dunstabzugshaube mittig über der Kochstelle in Übereinstimmung mit den vorgegebenen Sicherheitsabständen.

Für die Wandmontage sind insgesamt 9x Befestigungslöcher mit ca. 8 mm Durchmesser notwendig. Versenken Sie darin die beiliegenden Dübel [08].

• Markieren Sie die für die Wandmontage notwendigen Bohrungen entsprechend der Maßzeichnung. Bestimmen Sie vorab die Auszugslänge der Schachtabdeckung für die Position der Halterung [04] am oberen Schachtabschluss. Überprüfen Sie die Markierungen mit einer Wasserwaage!
• Befestigen Sie die Halterung [05] für das Gehäuse mit drei Schrauben ST4x30mm [09] und die Halterungen [03] und [04] an den vormarkierten Positionen mit jeweils zwei Schrauben ST4x30mm [09].

- Vor dem Einhängen des Gehäuses werden die Rückschlagklappen [07] durch leichtes Biegen von oben auf den Abluftkanal eingesetzt.

Für den Abluftbetrieb: Hieran ist ein flexibler Abluftschlauch (Lieferumfang) mit 150 mm Innendurchmesser (ggf. mit Kabelbinder) zu befestigen.

- Hängen Sie das Gehäuse in die Halterung [05] ein. Kontrollieren Sie den sicheren Halt und die waagerechte Position. Ziehen Sie die Schrauben ST4x30mm [09] durch das Gehäuse fest.

Für den Abluftbetrieb: Prüfen Sie die richtige Position des Abluftschlauches und verbinden Sie ihn mit der Abzugsöffnung nach außen.

• Setzen Sie die ineinander geschobene Schacht-einheit auf und fixieren Sie den unteren Schacht mit der Halterung [03].
• Ziehen Sie den inneren Schacht hinauf und fixieren Sie die Schachtabdeckung seitlich mit dem Gehäuse sowie mit der Halterung [04] indem Sie jeweils zwei Schrauben ST3x10mm [10] eindrehen.

Aktivkohlefilter für Umluftbetrieb einsetzen

- Öffnen Sie die Dunstfilter-Abdeckung. Entnehmen Sie die/den Aluminium-Dunstfilter (siehe „Reinigung der Aluminium-Dunstfilter“).

• Setzen Sie die Kohlefilter an die Ansaugöffnung des Abluftkanals. Stellen Sie sicher, dass die Befestigungsstifte am Abluftkanal in die Befestigungsschlitze des Kohlefilters eingreifen. Drehen Sie den Filter im Uhrzeigersinn, bis er einrastet.
• Setzen Sie die/den Aluminium-Dunstfilter wieder ein. Schließen Sie die Abdeckung.

Elektrischer Anschluss

⚠️ WARNING:

• Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
• Ein unsachgemäßer Anschluss kann zu einem elektrischen Schlag führen!
• Verändern Sie den Gerätenetzanschlussstecker nicht! Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.

• Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.

• Vergewissern Sie sich vor dem Anschluss, dass die Spannungsversorgung mit den Angaben auf dem Typenschild übereinstimmt.

• Schließen Sie den Netzstecker an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an.
• Wenn der Netzstecker nach der Installation nicht frei zugänglich ist, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine entsprechende Trennvorrichtung vorhanden sein.

Inbetriebnahme / Betrieb

Die Bedienung erfolgt via Touch Control:

4 2 8. 1 2 3

1 LED Display Taste

Taste zum Ein- bzw. Ausschalten der Betriebsbereitschaft. Alle Tasten leuchten auf und das Display zeigt die Leistungsstufe [0] an.

2 Leistungsstufe / Timer

Auswahltasten der Leistungsstufe von 1-9 sowie der Abschaltautomatik von 1-9 Minuten. Das Display zeigt die Auswahl an.

3 Beleuchtung

Taste zum Ein- bzw. Ausschalten der Beleuchtung.

4 Timer (Nachlaufzeit mit Abschaltautomatik)

Taste zur Aktivierung / Deaktivierung der Abschaltautomatik.

i HINWEIS:

Etwa 2 Minuten nach dem letzten Tastendruck geht das Display in den Bereitschaftsmodus über. Dieser wird nach Tastenbetätigung beendet.

Einstellungen

Leistungs-Schaltstufe 1 - 3:

Eignet sich für das Kochen auf kleiner Flamme und für Gerichte, bei denen kein oder nur geringer Dampf auftritt, um die Küche zu durchlüften.

Leistungs- Schaltstufe 4 - 6:

Eignet sich für den normalen Kochbetrieb.

Leistungs- Schaltstufe 7 - 9:

Eignet sich, wenn große Mengen Rauch und Dampf abgesaugt bzw. gefiltert werden sollen (z.B. beim Frittieren).

Timer (Nachlaufzeit mit Abschaltautomatik)

Bei sehr starker Dunstentwicklung sollten Sie das Gebläse nach dem Kochen noch einige Minuten weiterlaufen lassen. Nutzen Sie den Timer für die automatische Abschaltfunktion.

Stellen Sie die Nachlaufzeit, je nach Dunstentwicklung, von 1-9 Minuten ein:

• Halten Sie die Timer-Taste (4) für ca. 3 Sekunden gedrückt. Sobald das Display blinkt, können Sie die Einstellung mit den Tasten (2) vornehmen.
• Drücken Sie die Timer-Taste (4) einmal um die Nachlaufzeit zu speichern; drücken Sie die Timer-

Taste (4) ein zweites Mal, um die Abschaltfunktion zu bestätigen.

- Bei Aktivierung der Abschaltfunktion blinkt die Timer-Taste (4) und das Display zeigt die Restlaufzeit an.

Nach Ablauf der eingestellten Zeit schaltet sich der Betrieb automatisch ab.

Energiesparen

Informationen zur Verringerung der Umweltauswirkung beim Kochen (gem. VO (EU) Nr. 66/2014 Anhang I, Nr. 2)

• Der Durchmesser von Topf- und Pfannenboden soll mit der Größe der Kochstelle übereinstimmen.
• Verwenden Sie Pfannen und Töpfe mit ebenen Böden, unebene Böden erhöhen den Energieverbrauch.
• Achten Sie auf ausreichend Zuluft beim Betrieb der Dunstabzugshaube.

- Passen Sie die Lüfterstufenintensität der Dunstentwicklung des Kochvorgangs an.

- Damit die optimale Wirkung der Dunstabzugshaube erzeugt wird, bringen Sie diese gemäß der Installationsanweisung an. Hierzu ist der Abstand zwischen Oberkante des Herdes und Unterkante der Dunstabzugshaube einzuhalten.

- Reinigen Sie in regelmäßigen Abständen den Fettfilter / Geruchsfilter.

- Kontrollieren Sie in regelmäßigen Abständen den Aktivkohlefilter und erneuern Sie diesen nach Bedarf.

- Schalten Sie das Gerät nach Gebrauch ab.

- Sofern ihre Dunstabzugshaube über eine Ausschaltverzögerung verfügt, aktivieren Sie diese Funktion.

- Schalten Sie die Beleuchtung nach dem Kochvorgang aus.

- Wir empfehlen zur Reinigung der Filter biologische Reiniger.

Reinigung und Pflege

! WARNING:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich abschalten und von der Stromversorgung trennen.
• Lassen Sie das Gerät ausreichend abkühlen!
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
• Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder anderen scharfkantigen, scheuernden Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

Pflege der Haube

• Verwenden Sie für die Reinigung der Gehäuseoberfläche ein mildes Reinigungsmittel und ein weiches Tuch, um Verkratzungen zu vermeiden.
• Nachdem alles gründlich getrocknet wurde, können Sie das Gerät wieder in Betrieb nehmen.
• Wenn Sie Ihre Dunstabzugshaube im Umluftbetrieb nutzen, wechseln Sie regelmäßig die Aktivkohlefilter (siehe „Aktivkohlefilter auswechseln“).

Reinigung der Aluminium-Dunstfilter

⚠️ WARNING: Brandgefahr!

Fettrückstände im Aluminium-Dunstfilter können sich bei großer Hitzeeinwirkung entzünden. Reinigen Sie den Dunstfilter deshalb regelmäßig.

Modellabhängig befinden sich ein oder zwei Dunstfilter am Gerät. Wir empfehlen die/den Dunstfilter monatlich zu reinigen:

• Entnehmen Sie den Aluminium-Dunstfilter, indem Sie den Verschluss in der Griffmulde zurück- schieben, dabei den Filter leicht nach unten drü- cken und nach vorne herausnehmen.
• Spülen Sie den Dunstfilter in einer Lösung aus Warmwasser und Neutralreiniger. Weichen Sie den Dunstfilter darin ein.
• Anschließend mit einer weichen Bürste reinigen, gründlich mit warmem Wasser nachspülen und trocknen lassen.
• Alternativ kann der Dunstfilter auch in der Geschirrspülmaschine (bis 65°C) gereinigt werden. Leichte Verfärbungen können auftreten. Das hat keinen Einfluss auf die Funktion des Dunstfilters.

Aktivkohlefilter auswechseln

Aktivkohlefilter binden Gerüche und müssen abhängig vom Gebrauch, jedoch mindestens alle sechs Monate gewechselt werden.

Bestellen Sie die Kohlefilter bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann-germany.de. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“finden.

• Siehe „Aktivkohlefilter für Umluftbetrieb einsetzen“.
• Entnehmen und entsorgen Sie die alten Filter.

Leuchtmittel auswechseln

△ ACHTUNG:

Die LED-Beleuchtung NICHT entfernen!

Das Leuchtmittel darf im Fall eines Defekts nur von einem autorisierten Fachmann gewechselt werden.

⚠️ WARNING:

• Das Licht von LED-Leuchten ist sehr grell und kann die Augen beschädigen. Niemals direkt in das LED-Licht schauen!
• Gerät von der Stromversorgung trennen und Lampen abkühlen lassen, bevor das Leuchtmittel ausgewechselt wird. Es besteht Verbrennungsgefahr!

i HINWEIS:

Bestellen Sie die Leuchtmittel bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann-germany.de.

Lampendaten: LED max. 2 x 1,5 W - DC 12 V

Dieses Produkt enthält eine Lichtquelle der Energie-effizienzklasse G.

• Dunstfilter entnehmen. Lampe vorsichtig durch das Gehäuse aus der Halterung drücken; Lampe herausziehen und Steckverbindung lösen.
• Defektes LED-Modul ersetzen und die beiden Enden der Steckvorrichtung verbinden.
• Neue Lampe ordnungsgemäß in die Leuchtmittelhalterung einsetzen. Dunstfilter einsetzen.

Störungsbehebung

Bevor Sie sich an den Kundenservice wenden oder einen Fachmann hinzu rufen

Störung / Mögliche Ursache / Behebung

Gerät arbeitet nicht bzw. nicht richtig

• Überprüfen Sie die Stromversorgung.
• Prüfen Sie die Leistungsstufe.

Gerät arbeitet nicht effizient

• Prüfen Sie die Leistungsstufe.
• Ist der Raum ausreichend belüftet?
• Reinigen Sie die/den Dunstfilter.
• Bei Umluftbetrieb: überprüfen Sie die Kohlefilter.
• Überprüfen Sie den Luftauslass.

Beleuchtung funktioniert nicht

- Überprüfen Sie das Leuchtmittel, siehe „Leuchtmittel auswechseln“.

Öl tropft runter

- Reinigen Sie die/den Dunstfilter.

i HINWEIS:

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an Ihren Fachhandel oder den Kundenservice (siehe „Garantie / Kundenservice“).

Technische Daten

Elektrischer Anschluss......

Anschlussspannung: 220-240 V\~ / 50 Hz

Anschlussleistung: 73 W

Beleuchtung, LED: 2 x 1,5 W

Schutzklasse: ....I

Gewicht / Abmessung in mm....

Nettogewicht: ......ca. 12,0 kg

172 209 400 - 750 385 400 342 595

Zubehör erhältlich....

Aktiv-Kohlefilter für Umluftbetrieb: ....

KF 574 (Art.-Nr. 257 400) nicht im Lieferumfang enthalten

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich das Gerät DU 7606.1 G in Übereinstimmung mit den folgenden Anforderungen befindet:

Europäische Niederspannungsrichtlinie 2014/35/EU EU-Richtlinie für elektromagnetische

Verträglichkeit 2014/30/EU

Ökodesign Richtlinie 2009/125/EG

RoHS-Richtlinie 2011/65/EU & 2015/863/EU und

Verordnung zur Energieverbrauchskennzeichnung 2017/1369/EU

Garantie / Kundenservice

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Gerätes eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 6 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 6 Monate, sofern sie

ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Gerätes in Deutschland sowie die elektronische Übersendung einer Kopie des Kaufbeleges (wird bei der Anmeldung zur Garantieabwicklung automatisch abgefragt, siehe Punkt Garantieabwicklung). Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
2. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Gerätes.
3. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Gerätes beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
4. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Inverkehrbringer des Gerätes. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, lässt es sich in unserem Serviceportal zur kostenlosen Garantieabwicklung anmelden.

Besuchen Sie hierzu unsere Serviceseite www.bomann-germany.de/service und klicken Sie auf Kundenservice. Bitte folgen Sie den Anweisungen zur Garantieabwicklung.

Sie erhalten nach Abschluss der Anmeldung ein Versandticket per E-Mail, sowie weitere Informationen rund um die Abwicklung Ihrer Reklamation.

Das Versandticket kleben Sie auf den Karton Ihres gut verpackten Gerätes und geben ihn bei der nächsten Annahmestelle unseres Paketdienstleisters ab.

Bitte achten Sie darauf, eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis bei der Anmeldung zur Garantieabwicklung hochzuladen, da wir sonst keine kostenlosen Garantieleistungen erbringen können.

Weiter finden Sie unter

www.bomann-germany.de/service

• einen Downloadbereich für Bedienungsanleitungen, Kataloge sowie Produktspezifische Downloads (z.B. EU-Datenblätter)
• einen Zugang zu unserem Ersatzteile- und Zubehör- Shop
• eine Übersicht über aktuelle Kundeninformationen

Die Bevorratung der Ersatzteile für die Reparatur innerhalb der EU, erfolgt gemäß den gesetzlichen Vorgaben.

Entsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Geräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. Ihr Händler und Vertragspartner ist ebenfalls zur kostenfreien Rücknahme des Altgerätes verpflichtet.

⚠️ WARNING:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.

Informationen an professionelle Nutzer zur Demontage (gem. VO (EU) Nr. 66/2014 Anhang I, Nr. 2)

Informationen zur zerstörungsfreien Demontage zu Wartungszwecken

• Bitte entfernen Sie die Filter und Leuchtmittel wie in der Bedienungsanleitung beschrieben.
• Weitere Schritte der Demontage zur Instandhaltung sind nicht vorgesehen.
• Sofern Sie einen Austausch von defekten Bauelementen wünschen, wenden Sie sich bitte an unseren Kundendienst.
• Akkumulatoren sind nicht enthalten.

Informationen zur Demontage in Bezug auf Recycling, Rückgewinnung und Entsorgung am Ende der Lebensdauer des Gerätes

• Überprüfen Sie, ob das Gerät vom Stromnetz getrennt ist, bevor Sie alle Filter aus der Dunstabzugshaube entfernen.
• Bei Kaminabzugshauben entfernen Sie erst den Kaminschacht.
• Achten Sie bei der Demontage der Haube darauf, dass Sie immer zuerst die unteren und danach die oberen Befestigungsschrauben lösen.
• Für das Recycling und die Rückgewinnung von Ressourcen geben Sie das Gerät, die Leuchtmittel und die verschiedenen Filter an:
• eine kommunale Sammelstelle der öffentlich-rechtlichen Entsorgungsträger,
• einen herstellereigenen Entsorgungsbetrieb, der ein Rücknahmesystem anbietet,
• einen ortsansässigen Elektrohändler, der freiwillig Elektrogeräte zurücknimmt.

Inleiding

Beschermingsklasse: ....I
