BEDIENUNGSANLEITUNG DU 7605 G BOMANN

HAUSHALTs-DUNSTABZUGSHAUBE DU 7605G

HUISHOUDELIJKE AFZUIGKAP · DOMESTIQUE HOTTE ASPIRANTE

HOUSEHOLD COOKER HOOD · DOMOWA OKAP KUCHENNY

DEUTSCH

Inhalt

Einleitung . 4

Allgemeine Hinweise . 4

Spezielle Sicherheitshinweise für
dieses Gerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Transport und Verpackung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Geräeausstattung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation . 7

Inbetriebnahme/Betrieb . 10

Reinigung und Pflege . 12

Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

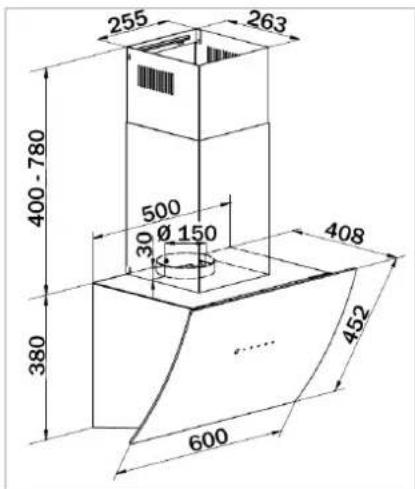

Technische Daten . 14

Garantie / Kundenservice . 15

Entsorgung . 16

NEDERLANDS

Inhoud

Inleiding.. 17

Technische gegevens.. 26

Afvoeren.. 27

FRANÇAIS

Contenu du produit

Introduction Page 28

Remarques generales . Page 28

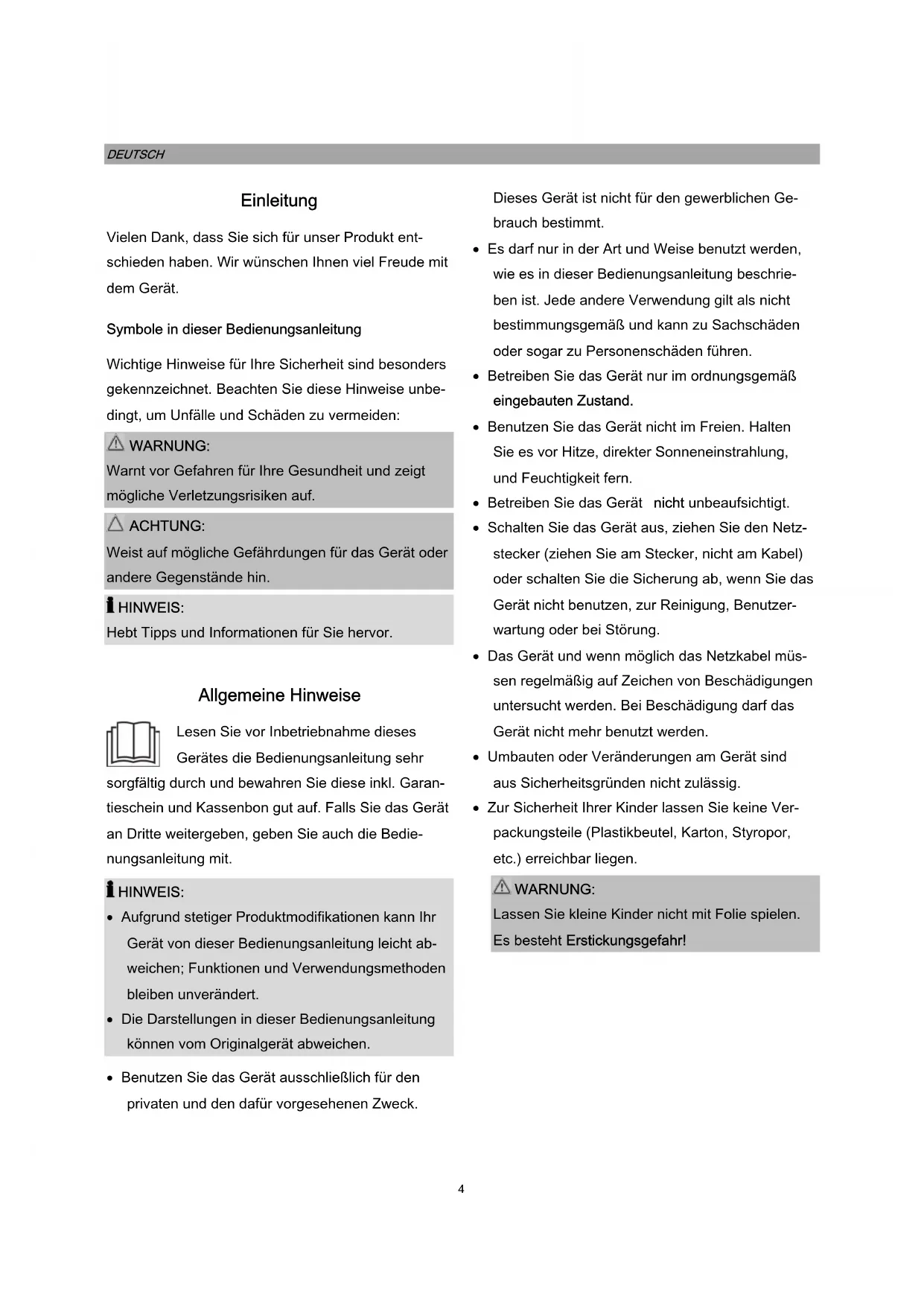

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonder gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden zu vermeiden:

WARNING:

Warnt vor Gefahren für ihre Gesundheit und zeit mogliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme diesen Gerätes die Bedienungsanleitung sehr

sorgfältig durch und bewahren Sie diese inkl. Garantieschein und Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedie-nungsanleitung mit.

HINWEIS:

• Aufgrund stetiger Produktmodifikationen kann Ihr Gerät von dieser Bedienungsanleitung leicht abweichen; Funktionen und Verwendungsmethoden bleiben unverändert.
• Die Darstellungen in dieser Bedienungsanleitung können vom Original gerät abweichen.
• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck.

Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Esarf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschreiben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschaden oder)sogar zu Personenschaden führen.
• Betreiben Sie das Gerät nur im ordnungsgemäß eingebauten Zustand.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, und Feuchtigkeit fern.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Schalten Sie das Gerät aus,ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung, Benutzerwartung oder bei Störung.
• Das Gerät und wenn möglich das Netzkabel mösen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Bei Beschädigung darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit ihrer Kinder{lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichenbar liegen.

WARNING:

Lassen Sie keine Kinder nicht mit Folie spiel. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für diesen Gerät

WARNING:

Ein Fehler bei der Anbringung von Montageschrauben oder Befestigungseinrichtungen entgegen dieser Anweisung kann eine elektrische Gefährung hervorrufen.

• Beachten Sie zu Ihr dem Kochgerät die Herstellerangaben, ob der Betrieb einer Dunstabzugshaube darüber erlaubt ist und ggf. welche Sicherheitsabstand eingehalten werden muss.

Für den Abluftbetrieb:

• Es muss für ausreichende Belüftung im Raum gesorgt werden, wenn die Dunsthaube gleichzeitig mit Geräten betrieben wird, welche Gas oder andere Brennstoffe verbrennen.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größter sein als 4 Pa (4x10 ^-5 bar).
• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
  Die Vorschriften der zuständigen ortlichen Behörden sind einzuhalten.
• Beachten und befolgen Sie des Weiteren die Montageanweisungen, die wir Ihnen im Kapitel „Installation“geben.
  VORSICHT: Berührbare Teile des Gerätes können bereits werden, wenn sie mit Kochgeräten benutzt werden.

• Flambieren Sie nicht unter der Dunstabzugshaube! Frittiert werden damit unter der Haube wegen Brandgefahr nur unter ständiger Beobachtung.

• Lassen Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirr brennen. Starke Hitzeentwicklung kann die Dunstabzugshaube beschädigen.

• Überhützte Fette und Ole können sich schnell entzünden. Nie Fett und Öl unbeaufsichtigt erhitzen.
• Prufen Sie niemals den Filterzustand während des Betriebes.
• Das Gerät NIE ohne befestigte Aluminium-Dunstfilter benutzen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät speiten.
• Reinigung und Benutzer-Wartung)dürfen nicht durch Kinder durchgeführten werden, es sei dess, sie sind alter als 8 Jahre und werden beaufsichtigt.
• Das Gerät muss regelmäßig gereinigt werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung und Pflege“dazu geben. Es besteht Brandgefahr, wenn die Reinigung nicht nach Angaben der Anweisung ausgeführrt wird.
• Reparieren Sie das Gerät nicht selbst, sondernuchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen setzen. Wenn

Kabel oder Stecker beschädigt sind, darüber Sie das Gerät nicht mehr benutzen.

Transport und Verpackung

Gerat transportieren

Sichern Sie das Gerät ausreichend und schützen Sie es während des Transportes vor Witterungseinflüssen.

Gerä auspacken

• Nehmen Sie das Gerät aus seiner Verpackung.
• Entfernen Sie sãmtliches Verpackungsmaterial, wie Folien, Füllmaterial und Kartonverpackung.

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialen gemäß den örtlich geltenden Vorschriften.

• Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
• Im Schadensfall fühmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an ihren Handler.

HINWEIS:

Am Gerät können sich noch Staub oder Produktionsrechte befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Pflege“ beschrieben zu säubern.

Geräteausstattung

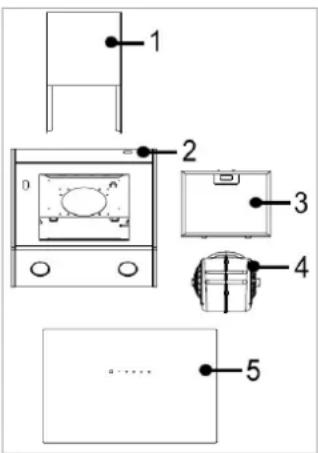

Geräteübersicht

1 Schachteinheit
2 Gehäuse
3 Aluminium-Dunstfilter
4 Motoreinheit
5 Glasfront (Dunstfilter-Abdeckung)

Lieferumfang

1x Aluminium-Dunstfilter, 1x 2-teiliger Kaminschacht, 1x Abluftschlauch, 2x Rückschlagklappe, inkl. Montagmaterial und Bohrschablone

Dieses Produkt enthalt eine Lichtquelle der Energie-effizienzklasse G.

Installation

Die Dunstabzugshaube ist nur für die Montage über einer Kochmulde mit nicht mehr als vier Kochstellen vorgesehen.

Ein Sicherheitsabstand zwischen der Abstellfläche der Kochgebung auf der Kochmulde und dem einzelnen Teil der Dunstabzugshaube ist unbedingt erforderlich:

Der Abstand sollte zwischen 65 - 75 cm detragen. Bei Gasgeräten muss der Abstand mindestens

65 cm betragen. Wenn die Installationsanweisungen für die Gaskochgeräte einen größeren Abstand vorschreiben, ist dieser Abstand zu berücksichtigten.

Wahl des Wrasenausgangs

Sie können die Dunstabzugshaube in zwei Mochlichkeiten betreiben:

Abluftbetrieb

WARNING:

Die Abluftarf nicht in einen Schornstein geleitet werden, der fur Abgase von Geraten benutzt wird, die mit Gas oder anderen Brennstoffen betriebenen werden.
- Bei der Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden einzuhalten.

Die Haube verfügt über einen oberen Luftaustritt zum Ableiten der Kuchengerüche nach außen.

Meist wird die Abluft vertikal abgefuhrt. Die Abluft kann durch den Oberschrank und Dachboden zum Dachfürst geleitet werden.

Falls eine Leitung unter den Ober-schränkenvorhanden ist, kann der Abzugsschacht so verlegt werden, dass die Abluft waagerecht durch die Wand abgeleitet werden kann.

Umluftbetrieb

Wenn Sie keine direkte Abzugsöffnung nach außen haben; kann die Haube auch im Umluftbetrieb arbeiten (d.h. die gefilte Luft wird wieder in den Raum abgegeben). In thisem Fall müssen Aktivkohlefilter zusätzlich wie unter „Aktivkohlefilter für Umluftbetrieb einsetzen" beschreiben, eingesetzt werden.

Aktivkohlefilter sind nicht im Lieferumfang enthalten. Bestellen Sie die Kohlefilter bei ihrem Handler oder

in unserem Online Zubehör-Shop www.bomann-germany.de. Verwenden Sie damit die Referenznummer, die Sie unter „Technische Daten“finden.

Montage

WARNING:

• Bei der Montage und/oder beim Einsetzen der Dunstfilter sowie der Kohlefilterarf das Gerät nicht mit dem Netzstrom verbunden sein.
  Die Nichtbeachtung der Befestigungsvorrichtung kann zur Stromschlaggefahr führen.

ACHTUNG:

• Prüfen Sie vor der Montage die Wand auf Tragfähigkeit der Abzugshaube.
• Achten Sie beim Erstellen der Bohrlocher in der Wand stets darauf, keine bereits vorhandenen elektrischen Leitungen oder andere verdeckte Gegenstände zu beschädigen.
• Achten Sie darauf, dass die Lüftungsöffnungen freiliegen und nicht verdeckt werden.

HINWEIS: Empfehlungen

• Ziehen Sie eine weitere Person zur Hilfe hinzu.
• Tragen Sie Schutzhandschuhe, um Verletzungen an möglichen scharfen Kanten zu vermeiden.

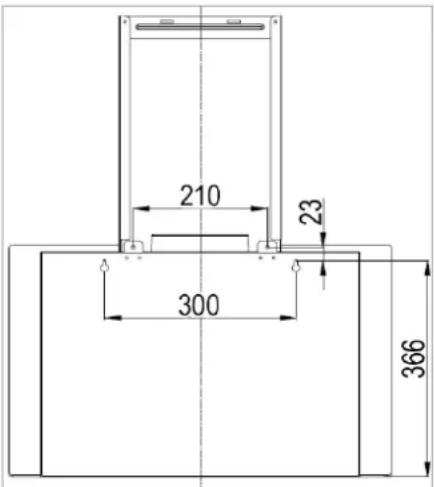

Bohrungsmaße
Einheit mm

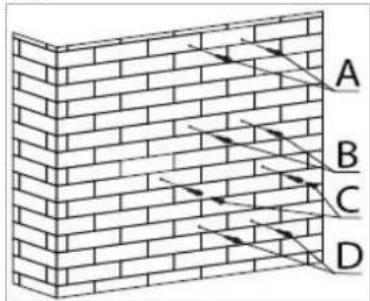

Abb.1

A Schachtabschluss

C Sicherung Gehäuse

B Schachthalterung

D Aufhängung Gehäuse

Abb. 2 Abb. 2a

Abb.3 Abb.4

Abb.5 Abb.6

• Bestimmen Sie die Position der Dunstabzugshaube mittig über der Kochstelle in Übereinstimmung mit den vorgegebenen Sicherheitsabständen.

Für die Wandmontage sind insgesamt 8x Befestigungslöcher mit ca. 8 mm Durchmesser notwendig. Versenken Sie darin die beiliegenden Dübel [Abb. 1].

• Nehmen Sie zunachst die Bohrungen für die Befestigung des Gehäuses entsprechend der beile

genden Bohrschablone vor. Überprüfen Sie die Markierungen mit einer Wasserwaage!

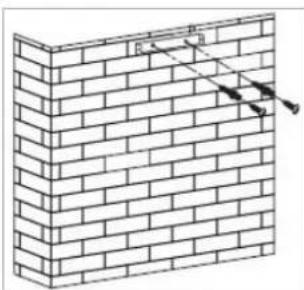

• Drehen Sie die unteren Schrauben 2x ST4*30mm für die Aufhängung des Gehäuses (D) soweit ein, dass sie ca. 2 4 mm aus der Wand hervorstehen.

• Vor dem Einhängen der Haube werden die Rückschlagklappen durch leichtes Biegen von oben in den Anschlussstutzen (Abluftkanal) eingesetzt [Abb. 2].

Für den Abluftbetrieb: Hieran ist ein flexibler Abluftschlauch (Lieferumfang) mit 150 mm Innendurchmesser zu befestigen. Sichern Sie den Schlauch mit dem beiliegenden Kabelbinder [Abb. 2a].

• Hangen Sie das Gehäuse ein. Kontrollieren Sie den sicheren Halt und die waagerechte Position. Drehen Sie zur Sicherung des Gehäuses (C) die oberen Schrauben 2x ST4*30mm ein [Abb. 3].
• Befestigen Sie die Halterung (mit Winkel) für den oberen Schachtabschluss (A) mit den Schrauben 2x ST4*40mm; nachdem Sie die Auszugslänge der Schachtabdeckung bestimmt haben [Abb. 4].

Für den Abluftbetrieb: Prufen Sie die richtige Position des Abluftschlauches und verbinden Sieihn mit der Abzugsoffnung nach außen.

Fixieren Sie den äußeren (unteren) Schacht mit der Halterung (ohne Winkel) mithilfe der Blechschrauben 2x ST48mm [Abb. 5].
- Setzen Sie die ineinander geschobene Schacht einheit auf; fixieren Sie die Schachtseinheit seitlich mit dem Gehäuse mithilfe der Blechschrauben 2x ST48mm und befestigen Sie die Schachthalterung (B) mit den Schrauben 2x ST4*40mm [Abb. 6].

Ziehen Sie den inneren Schacht hinauf und fixieren Sie die Schachtabdeckung seitlich mit der Halterung mithilfe der Blechschrauben 2 × ST4^*8 ~mm [Abb. 6].

Aktivkohlefilter für Umluftbetrieb einsetzen

• Öffnen Sie die Dunstfilter-Abdeckung. Entnehmen Sie die/eden Aluminium-Dunstfilter (siehe „Reinigung der Aluminium-Dunstfilter").

• Setzen Sie die Kohlefilter an die Ansaugöffnung des Abluftkanals. Stellen Sie safer, dass die Befestigungssstfte am Abluftkanal in die Befestigungsschlitze des Kohlefilters eingreifen. Drehen Sie den Filter im Uhrzeigersinn, bis er einrastet.
• Setzen Sie die/eden Aluminium-Dunstfilter wieder ein. Schlieben Sie die Abdeckung.

Elektrischer Anschluss

WARNING:

Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
- Ein unsachgemäßer Anschluss kann zu einem elektrischen Schlag führen!
- Verändern Sie den Gerätenetzanschlussstecker nicht! Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.
Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.
- Vergewissern Sie sich vor dem Anschluss, dass die Spannungsvorsorgung mit den Angaben auf dem Typenschild übereinstimmt.
- Schlieben Sie den Netzstecker an eine vorschrifsmäßig installierte Schutzkontakt-Steckdose an.
- Wenn der Netzstecker nach der Installation nicht frei zugänglich ist, muss zur Erfüllung der einschlögigen Sicherheitsvorschriften installations

seitig eine entsprechende Trennvorrichtung vorhanden sein.

Inbetriebnahme/Betrieb

Die Bedienung ist teilweise auf zwei Weisen möglich:

• über Funktionstasten (Touch Control) und
• über Bewegungssensoren

Nach Anschluss an die Stromversorgung leuchten alle Tasten und das Display für etwa 2 Sekunden auf, danach wechselt das Gerät in den Bereitschaftsmodus.

Funktionstaten / Funktionsbeschreibung

Tasten-Hintergrundbeleuchtung

Die Tastenbeleuchting zeigt die Aktivierung der jeweiligen Funktionstaste an und erlischt sobald die Funktionstaste deaktiviert wurde.

Betrieb ein / aus

Drücken Sie die Taste, um die Glasabdeckung zu öffnen. Die Beleuchtung schaltet sich automatisch hinzu und das Gerät arbeitet zunachst mit niedriger Geschwindigkeit.

Durch erneutes Drucken der Taste wird die Glasabdeckung wieder geschlossen. Der Betrieb wird beendet und das Gerät kehrt in den Bereitschaftsmodus zurück.

Beleuchtung ein / aus

Taste zum Ein- bzw. Ausschalten der Beleuchtung. Die Beleuchtung kann unabhängig vom Betrieb, also auch mit geschlossener Glasabdeckung, ein- bzw. ausgeschalten werden.

+Leistungsstufe erhohen Leistungsstufe reduzieren

Drücken Sie die jeweilige Taste während des Betriebs, um die Leistungsstufe zu erhöhen bzw. zu reduzieren. Das Display zeigt die Auswahl an.

Leistungs-Schaltstufe 1:
Eignet sich für das Kochen auf kleiner Flamme und für Gerichte, bei denen kein oder nur geringer Dampf auftritt, um die Küche zu durchlufen.

Leistungs-Schaltstufe 2:
Eignet sich für den normalen Kochbetrieb.

Leistungs-Schaltstufe 3:
Eignet sich, wenn große Mengen Rauch, Dampf abgesaugt bzw. gefiltert werden sollen (z.B. beim Frittieren).

Timer (Nachlaufzeit mit Abschaltautomatik)

Bei sehr starker Dunstentwicklung sollenn Sie das Geblase nach dem Kochen noch eine Minute weiterlaufen halten. Nutzen Sie den Timer für die automatische Abschaltfunktion.

Drücken Sie die Taste während des Betriebes, um die Nachlaufzeit von 5 Minuten zu aktivieren.

Nach 5 Minuten schaltet sich der Betrieb automatisch ab. Die Glasabdeckung bleibt geöffnet bis Sie die Betriebstaste drücken.

HINWEIS:
Verändern Sie die Leistungsstufe im eingeschalteten Timer-Modus, wird die Abschaltautomatik deaktiviert.

Gestensteuerung (Bewegungssensoren)

HINWEIS: Die Funktionsbeschreibung entnehmer Sie zunachst dem Abschnitt „Funktionstasten / Funktionsbeschreibung".

• Etwa 10 Minuten nach dem letzten Tastendruck wechselt der Gestion-Sensor in den Schlafmodus. Dieser wird nach Betätigung einer beliebigen

Funktionstaste beendet. Die Gestionsteuerung kann nur bei Aktivierung ausgeführrt werden.

Sie können den Betriebszustand und die Leistungsstufen mit Gestion steuern.

Die Beleuchtung sowohl der Timer müssen weiterhin über die Funktionstasten gesteuert werden.

Damit die Gestionsteuerung korrekt Funktioniert, führen Sie die Bewegungen mit offener Hand im Abstand von ca. 8 cm von der Oberfläche des Bedienfeldes aus.

Betrieb starten / Glasabdeckung offen

Hand von links nach rechts bewegen.

Die Glasabdeckung wird geöffnet, die Beleuchtung schaltet sich automatisch hinzu und das Gerät arbeitet zunachst mit niedriger Geschwindigkeit.

Leistungsstufe erhöhen

Hand erneut von links nach rechts bewegen, so oft bis das Display die gewünschte Leistungsstufe anzeigt.

Leistungsstufe reduzieren

Hand von rechts nach links bewegen, so oft bis das Display die gewünschte Leistungsstufe anziegt.

Betrieb ausschalten / Glasabdeckung schlieben

Hand von rechts nach links bewegen, so oft bis die Displayanzeige erlischt.

Die Glasabdeckung schließt automatisch. Der Betrieb wird beendet und das Gerät kehrt in den Standby-Modus zurück.

Energiesparen

Informationen zur Verringerung der Umweltauswirkung beim Kochen (gem. VO (EU) Nr. 66/2014 Anhang I, Nr. 2)

• Der Durchmesser von Topf- und Pfaffenboden soll mit der Grübe der Kochstelle übereinstimmen.
• Verwenden Sie Pfaffen und Töppe mit ebenen Böden, unebene Böden erhöhen den Energieverbrauch.
• Achten Sie auf ausreichend Zuluft beim Betrieb der Dunstabzugshaube.
• Passen Sie die Lüfterstufenintensität der Dunstentwicklung des Kochvorgangs an.
• Damit die optimale Wirkung der Dunstabzugshaube erzeugt wird, bringen Sie diese gemäß der Installationsanweisung an. Hierzu ist der Abstand zwischen Oberkante des Herdes und Unterkante der Dunstabzugshaube einzuhalten.
• Reinigen Sie in regelmäßigen Abständen den Fettfilter / Geruchsfilter.
• Kontrollieren Sie in regelmäßigen Abständen den Aktivkohlefilter und erneuern Sie diesen nach Bedarf.
• Schalten Sie das Gerät nach Gebrauch ab.
• Sofern ihre Dunstabzugshaube über eine Ausschaltverzögerung verfügbar, aktivieren Sie diese Funktion.
• Schalten Sie die Beleuchtung nach dem Kochvorgang aus.
• Wir empfehlen zur Reinigung der Filter biologische Reiniger.

Reinigung und Pflege

WARNING:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich abschalten und von der Stromversorgung trennen.
• Lassen Sie das Gerät ausreichend abkühlen!
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
• Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb besteht.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder anderen scharfkantigen, scheuernden Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

Pflege der Haube

• Verwenden Sie für die Reinigung der Gehäuseoberfläche ein mildes Reinigungsmittel und ein weiches Tuch, um Verkratzungen zu vermeiden.
• Nach dem alles gründlich getrocknet wurde, konnen Sie das Gerät wieder in Betriebnehmen.
• Wenn Sie Ihr Dunstabzugshaube im Umluftbetrieb nutzen, wechseln Sie regelmäßig die Aktivkohlefilter (siehe „Aktivkohlefilter auswechseln").

Reinigung der Aluminium-Dunstfilter

WARNING: Brandgefahr!

Fettrückstände im Aluminium-Dunstfilter können sich bei großer Hitze einwirkung entzünden. Reinigen Sieden Dunstfilter deshalb regelmäßig.

Modellabhängig befinden sich ein oder zwei Dunstfilter am Gerät. Wir empfehlen die/eden Dunstfilter monatlich zu reinigen:

• Entnehmen Sie den Aluminium-Dunstfilter indem Sie den Verschluss in der Griffmulde zusück-schieben, bzw den Filter leicht nach unten drücken und nach vorne herausnahmen.
• Spülen Sie den Dunstfilter in einer Lösung aus Warmwasser und Neutralreiniger. Weichen Sie den Dunstfilter darin ein.
• Anschließlich mit einer weichen Bürste reinigen, gründlich mit warmem Wasser nachspälen und trocknen lassen.
• Alternative kann der Dunstfilter auch in der Geschirrrspulmaschine (bis 60^ ) gereinigt werden. Leichte Verfarbungen können auftreten. Das hat keinen Einfluss auf die Funktion des Dunstfilters.

Aktivkohlefilter auswechseln

Aktivkohlefilter binden Gerüche und müssen abhängig vom Gebrauch, jedoch mindestens alle sechs Monate gewechselt werden.

Bestellen Sie die Kohlefilter bei Ihr hem Handler oder in unserem Online Zubehör-Shop www.bomann-germany.de. Verwenden Sie damit die Referenznummer, die Sie unter „Technische Daten“finden.

• Siehe „Aktivkohlefilter für Umluftbetrieb einsetzen".
• Entnahmen und entsorgen Sie die alten Filter.

Leuchtmittel auswechseln

ACHTUNG:

Die LED-Beleuchtung NICTENTfernen!

Das Leuchtmittelarfim Fall eines Defekts nur voneinem autorisierten Fachmann gewechselt werden.

WARNING:

Das Licht von LED-Leuchten ist sehr grell und kann die Augen beschädigen. Niemals direkt in das LED-Licht schauen!

WARNING:

Gerät von der Stromversorgung trennen und Lampen abkühlen halten, bevor das Leuchtmittel ausgewechselt wird. Es besteht Verbrennungsgefahr!

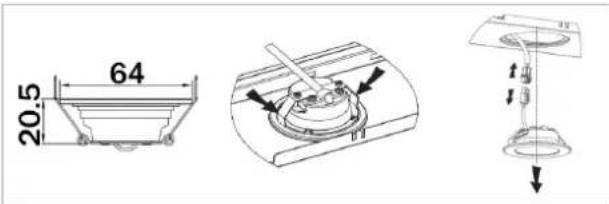

1 HINWEIS:

Bestellen Sie die Leuchtmittel bei Ihr hem Handler oder in unserem Online Zubehör-Shop www.bomann-germany.de.

Lampendaten: LED max. 2 x 1,5 W, DC 12 V, ILCOS D Code nach EN 61231: DSR-1,5/30-S-64

• Dunstfilter-Abdeckung öffnen und Stromversorgung trennen!
• Dunstfilter entnahmen. Lampe vorsichtig durch das Gehäuse aus der Halterung drücken; Lampe herausziehen und Steckverbindung losen.
  Defektes LED-Modul ersetzen und die beiden Enden der Steckvorrlichtung verbinden.
• Neue Lampe ordnungsgemäß in die Leuchtmittelhalterung einsetzen. Dunstfilter einsetzen.

Störungsbehebung

Bevor Sie sich an den Kundenservice wenden oder einen Fachmann hinzu rufen

Störung Mögliche Ursache / Behebung
Gerät arbeitet nicht bzw. nicht richtig	- Überprüfen Sie die Stromversorgung. - Prüfen Sie die Leistungsstufe.
Gerät arbeitet nicht effizient	- Prüfen Sie die Leistungsstufe. - Ist der Raum ausreichend belüfET? - Reinigen Sie die/eden Dunstfilter. - Bei Umluftbetrieb: überprüfen Sie die Kohlefilter. - Überprüfen Sie den Luftauslass.
Beleuchtungfunktioniertnicht	- Überprüfen Sie das Leuchtmittel, siehe „Leuchtmittel auswechseln".
Öl tropf run-ter	- Reinigen Sie die/eden Dunstfilter.

HINWEIS:

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit ihrem Gerät haben sollenen, wenden Sie sich an ihren Fachhandel oder den Kundenservice (siehe „Garantie / Kundenservice").

Technische Daten

Elektrischer Anschluss.

Anschlussspannung: 220-240 V~/50 Hz

Anschlussleistung: 73 W

Beleuchtung,LED: 2x1,5W

Schutzklasse:

Gewicht / Abmessung in mm.

Nettogewicht: ca. 17,0 kg

Zubehör erhältlich.

Aktiv-Kohlefilter fur Umluftbetrieb:

KF 561 (Art.-Nr. 256 100) nicht im Lieferumfang enthalten

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungn vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklart der Hersteller, dass sich das Gerät

DU 7605 G in Übereinstimmung mit den folgenden

Anforderungen befindet:

Europäische Niederspannungsrichtlinie 2014/35/EU

EU-Richtlinie für elektromagnetische

Verträglichkeit 2014/30/EU

Ökodesign Richtlinie 2009/125/EG

RoHS-Richtlinie 2011/65/EU & 2015/863/EU und

Verordnung zur Energieverbrauchskennzeignung 2017/1369/EU

Garantie / Kundenservice

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Gerätes eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewährren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 6 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 6 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Gerätes in Deutschland sowie die elektronische Übersendung einer Kopie des Kaufbeleges (wird bei der Anmeldung zur Garantieabwicklung automatisch abgefragt, siehe Punkt Garantieabwicklung). Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
3. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Gerätes.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Gerätes beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch

auf neue Garantieleistungen. Diese Garantier-klärung ist eine freiwillige Leistung von uns als Inverkehrbringer des Gerätes. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen,{lssst es sich in unserem Serviceportal zur kostenlosten Garantieabwicklung anmelden.

Besuchen Sie hierzu unsere Serviceseite www.bomann-germany.de/service und klichen Sie auf Kundenservice.itte folgen Sie den Anweisun-gen zur Garantieabwicklung.

Sie erhalten nach Abschluss der Anmeldung ein Versandticket per E-Mail, sowie weitere Informationen rund um die Abwicklung ihrer Reklamation.

Das Versandticket kleben Sie auf den Karton Ihres gut verpackten Gerätes und gebenihn bei der{nachsten Annahmestelle unseres Paketdienstleisters ab.

Bitte achten Sie darauf, eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis bei der Anmeldung zur Garantieabwicklung hochzuladen, da wir sonst keine kostenlosten Garantieleistungen erbringen können.

Weiterfindensieunter

www.bomann-germany.de/service

• einen Downloadbereich für Bedienungsanleitungen, Kataloge sowie Produktspezifische Downloads (z.B. EU-Datenblätter)
• einen Zugang zu unseren Ersatzteile- und Zube-hör- Shop
• eine Übersicht über aktuelle Kundeninformationen

Die Bevorratung der Ersatzteile für die Reparatur innerhalb der EU, erfolgt gemäß den gesetzlichen Vorgaben.

Entsorgung

Bedeutung des Symbols „Mullonne"

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben Dort ihre Geräte ab, die Sie nicht mehr benutzen werden.

Sie halten damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen. Ihr Händler und Vertragspartner ist ebenfalls zur kostenfreien Rücknahme des Altgerätes verpflichtet.

WARNING:

Entfernen oder zerstoren Sie elev. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Geräta außer Betriebnehmen oder es entsorgen.

Informationen an professionelle Nutzer zur Demon-tage (gem. VO (EU) Nr. 66/2014 Anhang I, Nr. 2)

Informationen zur zerstörungsfreien Demontage zu Wartungszwecken

-itte entfernen Sie die Filter und Leuchtmittel wie in der Bedienungsanleitung beschrieben.
- Weitere Schritte der Demontage zur Instandhaltung sind nicht vorgesehen.

• Sofern Sie einen Austausch von defekten Baulem- menten wünschen, wenden Sie sichitte an unseren Kundendienst.
• Akkumulatoren sind nicht enthalten.

Informationen zur Demontage in Bezug auf Recycling, Rückgewinnung und Entsorgung am Ende der Lebensdauer des Gerätes

• Überprüfen Sie, ob das Gerät vom Stromnetz getrennt ist, bevor Sie alle Filter aus der Dunstabzugshaube entfern.
• Bei Kaminabzugshauben entfernen Sie erst den Kaminschacht.
• Achten Sie bei der Demontage der Haube daraufuf, dass Sie immer zuerst die unteren und danach die oberen Befestigungsschrauben losen.

• Für das Recycling und die Rückgewinnung von Ressourcen geben Sie das Gerät, die Leuchtmittel und die verschiedene Filter an:

• eineCOMMUNALE Sammelstelle der öffentlichrechtlichen Entsorgungsträger,

• einen herstellereigenen Entsorgungsbetrieb, der ein Rücknahmesystem anbietet,
• einen ortsansässigen Elektrohandler, der freiwillig Elektrogeräte zurücknimmt.

Inleiding

ILCOS D Code nach EN 61231: DSR-1,5/30-S-64
