Typ produktu	Miniaturowa szlifierka pneumatyczna
Marka	Silverline
Model	633630
Waga	0,7 kg
Zasilanie	Sprężone powietrze
Ciśnienie robocze	6,2 bar (90 psi)
Zużycie powietrza	56,6 L/min (2 stopy³/min)
Prędkość biegu jałowego	54 000 min⁻¹
Rozmiar uchwytu zaciskowego	1/8"
Przyłącze powietrza	1/4" BSP z dwoma szybkozłączkami męskimi (EN-6 i EQ-4)
Poziom ciśnienia akustycznego	79 dB(A)
Poziom mocy akustycznej	90 dB(A)
Niepewność pomiaru hałasu	3 dB
Wibracje ważone	< 2,5 m/s²
Niepewność pomiaru wibracji	1,5 m/s²
Główne funkcje	Precyzyjne szlifowanie, szlifowanie, polerowanie, obróbka metalu, plastiku, drewna
Dołączone akcesoria	Szlifierka, uchwyt zaciskowy, klucze do uchwytu, szybkozłączka, smarownica liniowa, wąż powietrza, kamienie szlifierskie, butelka oleju
Bezpieczeństwo	Nosić ochronniki słuchu, okulary ochronne, maskę ochronną, kask, rękawice; przeczytać instrukcję przed użyciem
Konserwacja i czyszczenie	Czyszczenie miękką szczotką lub suchą szmatką; codzienne smarowanie olejem do narzędzi pneumatycznych
Części zamienne i możliwość naprawy	Skontaktować się z Silverline lub autoryzowanym sprzedawcą; zamówienie online na toolsparesonline.com
Informacje ogólne	Gwarancja 3 lata (rejestracja w ciągu 30 dni na silverlinetools.com); recykling w punkcie zbiórki odpadów
Przewidziane zastosowanie	Tylko do użytku domowego, nieprofesjonalnego
Kompatybilne materiały	Metal, plastik, drewno
Podłączenie	Używać szybkozłączek; nie przekraczać maksymalnego ciśnienia

Często zadawane pytania - 633630 SILVERLINE

Jakie jest zalecane ciśnienie powietrza dla szlifierki pneumatycznej Silverline 633630?

Zalecane ciśnienie robocze wynosi 6,2 bar (90 psi). Nigdy nie przekraczaj tego ciśnienia, aby uniknąć ryzyka obrażeń lub uszkodzeń.

Jak zamontować akcesorium na szlifierce?

Najpierw odłącz zasilanie powietrzem. Włóż trzpień akcesorium do uchwytu zaciskowego, dokręć ręcznie, a następnie użyj dwóch dostarczonych kluczy, aby mocno dokręcić. Sprawdź, pociągając za akcesorium.

Jak smarować narzędzie pneumatyczne?

Jeśli smarownica liniowa nie jest zainstalowana, wlewaj codziennie 3-4 krople oleju do narzędzi pneumatycznych do wlotu powietrza. Nigdy nie używaj zwykłego oleju silnikowego.

Co zrobić, jeśli szlifierka działa wolno?

Sprawdź ciśnienie powietrza (powinno wynosić 6,2 bar). Brud może blokować mechanizm: zastosuj procedurę codziennej konserwacji lub używaj urządzenia krótkimi impulsami, aby usunąć zatory.

Jak czyścić szlifierkę pneumatyczną?

Odłącz zasilanie powietrzem i odpowietrz. Użyj miękkiej szczotki lub suchej szmatki. Nie zanurzaj narzędzia w wodzie ani rozpuszczalnikach.

Jakie rodzaje akcesoriów są kompatybilne z tą szlifierką?

Kompatybilne są: kamienie szlifierskie na trzpieniu, pilniki obrotowe, podkładki do kondycjonowania powierzchni, narzędzia do szlifowania i polerowania. Używaj tylko akcesoriów o maksymalnej prędkości ≥ 54 000 min⁻¹ i z trzpieniem o średnicy 1/8".

Jaki jest okres gwarancji i jak ją aktywować?

Gwarancja wynosi 3 lata. Aby ją aktywować, zarejestruj produkt na silverlinetools.com w ciągu 30 dni od zakupu. Zachowaj dowód zakupu.

Gdzie mogę kupić części zamienne do szlifierki Silverline 633630?

Części zamienne są dostępne na toolsparesonline.com lub u sprzedawcy Silverline.

Jakie środki ostrożności należy zachować podczas użytkowania?

Zawsze noś ochronniki słuchu, okulary ochronne, maskę ochronną, kask i rękawice. Nigdy nie kieruj sprężonego powietrza na siebie lub innych. Odłącz zasilanie podczas wymiany akcesoriów.

Czy mogę użyć innego gazu niż sprężone powietrze?

Nie. Nigdy nie używaj czystego tlenu ani gazu palnego. Urządzenie jest przeznaczone wyłącznie do sprężonego powietrza. Użycie innych gazów stwarza ryzyko pożaru lub wybuchu.

INSTRUKCJA OBSŁUGI 633630 SILVERLINE

PL Pneumatyczna mikroszlifierka w zestawie

3 YEAR GUARANTEE

ANS DE GARANTIE

JAHRE GARANTIE

AÑOS DE GARANTÍA

ANNI DI GARANZIA

JAAR GARANTIE

LATA GWARANCJI

Register online: silverlinetools.com

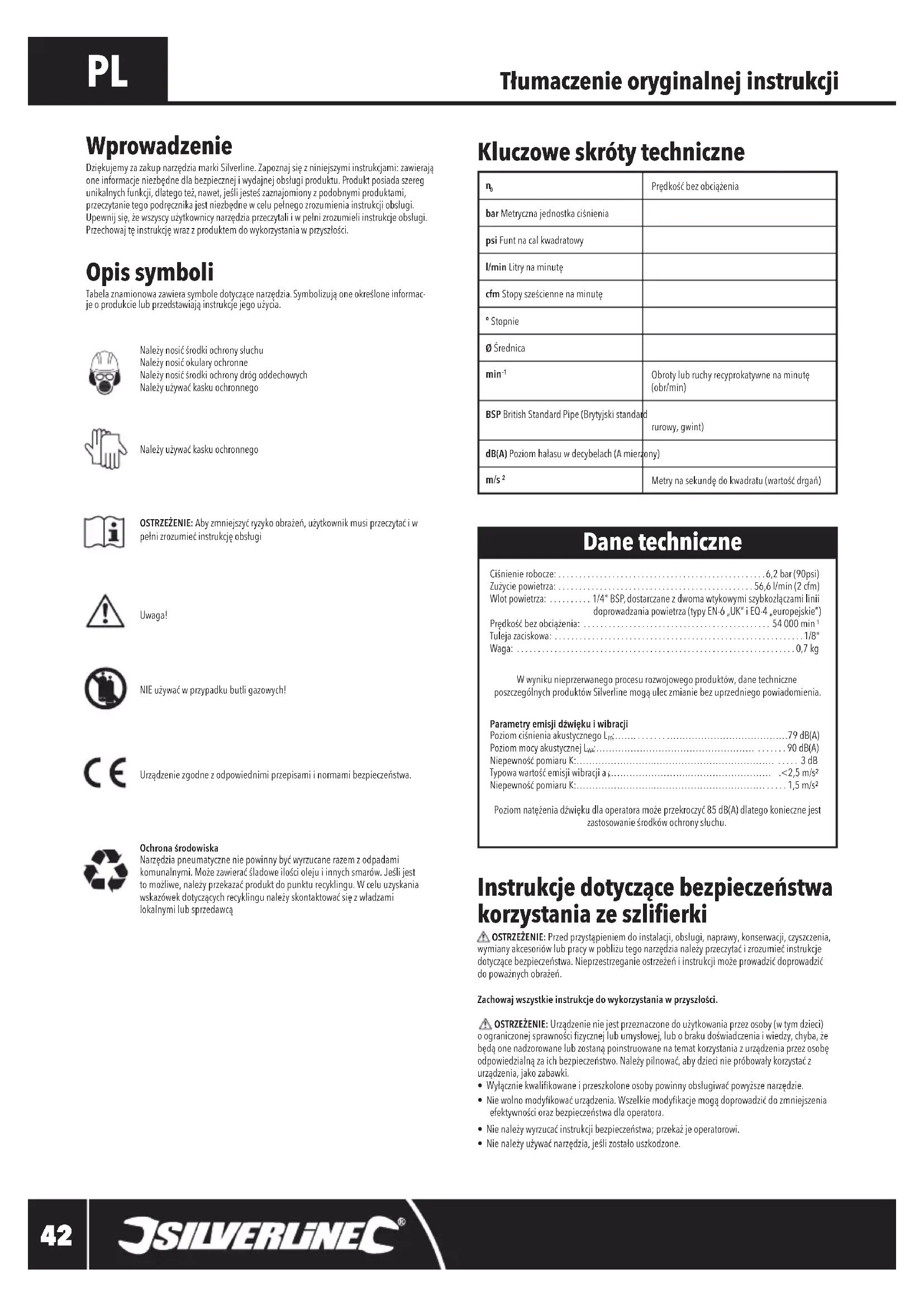

Dziękujemy za zakup narzędzia marki Silverline. Zapoznaj się z niniejszymi instrukcjami: zawierają one informacje niezbędne dla bezpiecznej i wydajnej obsługi produktu. Produkt posiada szereg unikalnych funkcji, dlatego też, nawet, jeśli jestes zaznajomiony z podobnymi produktami, przeczytanie tego podręcznika jest niezbędne w celu pełnego zrozumienia instrukcji obsługi. Upewnii się, że wszystcy użytkownicy narzędzia przeczytali i w pełni zrozumieli instrukcje obsługi. Przechowaj tę instrukcję wraz z produktem do wykorzystania w przyszłości.

Opis symboli

Tabela znamionowa zawiera symbole dotyczące narzędzia. Symbolizują one określone informacje o produkcie lub przedstawiają instrukcje jego użycia.

Należy nosić środki ochrony słuchu

Należy nosić okulary ochronne

Należy nosić środki ochrony dróg oddechowych

Należy używać kasku ochronnego

Należy używać kasku ochronnego

OSTRZEŻENIE: Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać i w pełni zrozumieć instrukcję obsługi

Uwaga!

NIE używać w przypadku butli gazowych!

Urządzenie zgodne z odpowiednimi przepisami i normami bezpieczeństwa.

Ochrona środowiska

Narzędzia pneumatyczne nie powinny być wyrzucane razem z odpadami komunalnymi. Może zawierać sładowe ilości oleju i innych smarów. Jeśli jest to możliwe, należy przekazać produkt do punktu recyklingu. W celu uzyskania wskazówek dotyczących recyklingu należy skontaktować się z władzami lokalnymi lub sprzedawcą

Kluczowe skróty techniczne

n_b	Prędkość bez obciążenia
bar Metryczna jednostka ciśnienia
psi Funt na cal kwadratowy
l/min Litry na minutę
cfm Stopy sześcienne na minutę
° Stopnie
∅ Średnica
min ^-1	Obroty lub ruchy recyprokatywne na minutę (obr/min)
BSP British Standard Pipe (Brytyjski standard rurowy, gwint)
dB(A) Poziom hałasu w decybelach (A mierżony)
m/s ^2	Metry na sekundę do kwadratu (wartość drgań)

Dane techniczne

Cisnienie robocze: 6,2 bar (90psi)

Zużycie powietrza: 56,6 l/min (2 cfm)

Wlot powietrza: 1/4" BSP, dostarczane z dwoma wtykowymi szybkozłączami linii

doprowadzania powietrza (typy EN-6 „UK” i EQ-4 „europejskie”)

Prędkość bez obciążenia: 54 000 min ^-1

Tuleja zaciskowa: 1/8"

Waga: 0,7 kg

W wyniku nieprzerwanego procesu rozwojowego produktów, dane techniczne poszczególnych produktów Silverline mogą ulec zmianie bez uprzedniego powiadomienia.

Parametry emisji dźwięku i wibracji

Poziom ciśnienia akustycznego L _R4 ....79 dB(A)

Poziom mocy akustycznej L _AS : 90 dB(A)

Niepewność pomiaru K: 3 dB

Typowa wartość emisji wibracji a: <2,5 m/s²

Niepewność pomiaru K: 1,5 m/s²

Poziom natężenia dźwięku dla operatora może przekroczyć 85 dB(A) dlatego konieczne jest zastosowanie środków ochrony słuchu.

Instrukcje dotyczące bezpieczeństwa korzystania ze szlifierki

OSTRZEŻENIE: Przed przystąpieniem do instalacji, obsługi, naprawy, konserwacji, czyszczenia, wymiany akcesoriów lub pracy w pobliżu tego新聞zia należy przeczytać i zrozumieć instrukcje dotyczące bezpieczeństwa. Nieprzestrzeganie ostrzeżeń i instrukcji może prowadzić doprowadzić do poważnych obrażeń.

Zachowaj wszystkie instrukcje do wykorzystania w przyszłości.

OSTRZEŻENIE: Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej lub umysłowej, lub o braku doświadczenia i wiedzy, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy pilnować, aby dzieci nie próbowały korzystać z urządzenia, jako zabawki.

• Wyłącznie kwalifikowane i przeszkolone osoby powinny obsługiwać powyższe narzędzie.
• Nie wolno modyfikować urządzenia. Wszelkie modyfikacje mogą doprowadzić do zmniejszenia efektywności oraz bezpieczeństwa dla operatora.
• Nie należy wyrzucać instrukcji bezpieczeństwa; przekaż je operatorowi.

• Nie należy używać narzędzia, jeśli zostało uszkodzone.

• Należy okresowo kontrolować narzędzie, aby sprawdzić, czy wartości znamionowe i oznaczenia wymagane przez normę ISO 11148 (wyszczególnione w Opisie symboli) są czytelnie umieszczone na narzędziu. W razie potrzeby użytkownik (i pracodawca, jeśli to konieczne) powinien skontaktować się z producentem w celu uzyskania zastępczych etykiet znakujących.

• Powietrze pod ciśnieniem może spowodować poważne obrażenia.
• Zawsze odłączaj narzędzie od źródła powietrza, gdy nie jest używane.
• Zawsze odlączaj narzędzie od zasilania sprężonym powietrzem przed wymianą akcesoriów, wykonywaniem regulacji i/lub napraw oraz przenoszeniem się z obszaru roboczego do innego obszaru.
• Trzymaj palce z dala od spustu, gdy nie używasz narzędzia oraz podczas przechodzenia z jednej pozycji roboczej do drugiej.
• Nigdy nie wolno kierować strumienia powietrza na siebie lub osoby znajdujące się w pobliżu.
• Odczepiony wąż od urządzenia może spowodować poważne uszkodzenia ciała. Zawsze należy skontrolować wąż pod względem uszkodzeń lub luzu przed przystąpieniem do pracy.
• Nigdy nie należy trzymać narzędzi za wąż ciśnieniowy.
• Podczas używania narzędzi pneumatycznych nie należy przekraczać maksymalnego ciśnienia roboczego.
• Należy zawsze sprawdzić urządzenie i akcesoria przed każdym użyciem. Nie wolno korzystać z produktu, jeśli posiada uszkodzoną, bądź zostało nadmiernie zużyte.
• Narzędzia pneumatyczne powinny być zasilane wyłącznie sprężonym powietrzem o najniższym ciśnieniu wymaganym przez zadanie, aby zredukować hałas i wibracje oraz zminimalizować zużycie.
• Niędy nie używaj czystego tlenu lub gazów palnych do zasilania narzędzia pneumatycznego. Narzędzia pneumatyczne nie są przeznaczone do tych źródeł zasilania, a ich stosowanie stwarza zagrożenie pożarowe i wybuchowe.
• Należy pamiętać, że narzędzia pneumatyczne mogą stać się zimne podczas użytkowania, co ma wpływ na przyczepność, kontrolę i podatność na urazy związane z drganiami.

WAŻNE: Pomimo zastosowania się do następujących instrukcji obsługi narzędzia nie jest możliwe wyeliminowanie wszystkich czynników ryzyka resztkowego. Nie korzystaj z urządzenia w przypadku pojawienia się wątpliwości dotyczących jego bezpiecznego użytkowania.

Niebezpieczeństwo wyrzutu przedmiotu

a) Należy mieć świadomość, że uszkodzenie obrabianego przedmiotu, akcesoriów lub samego narzędzia może spowodować powstanie pocisków o dużej prędkości.
b) Podczas pracy z tym narzędziem należy zawsze nosić okulary ochronne odporne na uderzenia. Wymagany stopień ochrony należy ustalić w zależności od zastosowania.
c) Oceniaj ryzyko dla innych przy rozważaniu ryzyka związanego z zagrożeniem silnego wyrzutu.
d) Upewnić się, że obrabiany detal jest dobrze zamocowany
e) Należy regularnie sprawdzać, czy prędkość obrotowa szlifierki matrycowej nie jest wyższa od podanej na niej. Te kontrole prędkości należy przeprowadzać bez produktu ściernego.
f) Upewnij się, że iskry i zanieczyszczenia powstałe w wyniku użytkowania nie stwarzają zagrożenia.

Niebezpieczeństwo wciągnięcia luźnych elementów odzieży i biżuterii

a) Jeśli luźna odzież, biżuteria, nakrycia głowy, włosy lub rękawice nie są trzymane z dala od narzędzia i jego akcesoriów, mogą wystąpić obrażenia.

Niebezpieczeństwa podczas operowania narzędziem

a) Operatorzy i personel obsługujący to urządzenie powinien być fizycznie w stanie poradzić sobie z: rozmiarem, ciężarem i mocą narzędzia.
b) Należy trzymać narzędzie poprawnie i być przygotowanym na ewentualne gwaltowne ruchy tak, aby przeciwdziałać im. Obsługować narzędzie obiema rękami.
c) Należy utrzymywać zrównoważoną pozycje ciała i bezpieczne oparcie dla stóp.
d) Używać tylko środków smarnych zalecanych przez producenta.
e) Należy stosować osobiste wyposażenie ochronne. Należy zawsze nosić okulary ochronne, rękawice ochronne i zalecane ubranie ochronne.
f) Należy używać kasku ochronnego podczas pracy powyżej wysokości głowy.
g) Unikać bezpośredniego kontaktu z ruchomymi częściami, aby uniknąć obrażeń spowodowanych przyciśnięciem lub przecięciem.
h) Niebezpieczeństwo wyładowania elektrostatycznego w przypadku stosowania narzędzia do obróbki tworzywa sztucznego lub innych materiałów nieprzewodzących. Podczas pracy z tymi materiałami należy podjąć odpowiednie kroki w celu zmniejszenia tego ryzyka (np. zastosować system uziemienia).
i) Należy pamiętać, że niektóre materiały mogą stwarzać ryzyko pożaru lub wybuchu podczas przetwarzania. Podejmij odpowiednie środki ostrożności, aby ograniczyć zagrożenia. Pracodawcy powinni jasno informować operatorów o zagrożeniach.
j) Pracodawcy powinni wyraźnie informować operatorów o zagrożeniach.
k) Codziennie należy mierzyć prędkość obrotową narzędzia pneumatycznego za pomocą obrotomierza, aby upewnić się, że nie jest ona większa niż prędkość oznaczona na osprzęcie szlifierskim.
1) Przed każdym użyciem należy sprawdzić akcesoria. Nie należy używać urządzenia, jeśli jest pęknięte lub złamane albo jeśli zostało upuszczone.
m) Nigdy nie uruchamiać szlifierki matrycowej, gdy materiał ścierny jest przyłożony do obrabianego przedmiotu.
n) Przed odłożeniem szlifierki upewnić się, że całkowicie się zatrzymała.

Powtarzające się niebezpieczeństwa

Podczas używania narzędzia użytkownik może odczuwać dyskomfort w dłoniach, ramionach, barkach, szyi lub innych częściach ciała.

a) Przyjmowanie wygodnej postawy z zachowaniem bezpiecznego stania na nogach i unikaniem niewygodnych lub naruszających równowagę pozycji. Zmieniaj postawę ciała podczas wykonywania dłuższych zadań; może to pomóc uniknąć dyskomfortu i zmeczenia.
b) Nie należy ignorować objawów, takich jak uporczywy lub nawracający dyskomfort, ból, pulsowanie, ból, mrowienie, drętwienie, uczucie pieczenia lub sztywność. W razie potrzeby powiadomić pracodawcę i skonsultować się z wykwalifikowanym pracownikiem służby zdrowia.

Niebezpieczeństwa przy wymianie akcesoriów

a) Zawsze przed dopasowaniem lub wymianą narzędzia lub akcesoria należy odlączyć urządzenie od źródła powietrza.
b) Unikaj bezpośredniego kontaktu z akcesoriami podczas i po zakończeniu użytkowania. Akcesoria są często ostre i mogą się nagrzewać podczas użytkowania.
c) Należy używać wyłącznie akcesoriów i materiałów eksploatacyjnych o rozmiarach i typach zalecanych przez producenta narzędzia; nie należy używać akcesoriów i materiałów eksploatacyjnych innych typów lub rozmiarów.
d) Upewnić się, że maksymalna prędkość robocza dowolnego osprzętu jest równa lub wyższa od prędkości znamionowej zaznaczonej na narzędziu.
e) Na szlifierce gwinciarskiej nie wolno montować ściernicy, tarczy tnącej ani frezarki górnow-rzecionowej. Pęknięta tarcza szlifierska może spowodować bardzo poważne obrażenia ciała lub śmierć.
f) Nie należy używać tarcz, które są wyszczerbione lub popękane, lub które mogły zostać upuszczone.
g) Należy używać tylko dozwolonych narzędzi o odpowiedniej średnicy trzpienia.
h) Należy zwrócić uwagę na fakt, że ze względu na zwiększenie długości wału pomiędzy końcem tulei zaciskowej a ściernicą należy zmniejszyć dopuszczalną prędkość obrotową ściernicy trzpieniowej. Należy upewnić się, że zachowana jest minimalna długość uchwytu (Lg) wynosząca 10 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 12 mm 12 mm 12 mm 12 mm 12 mm 12 mm 12 mm 12 mm 12 mm 12 mm 12 mm 12 mm 12 mm
i) Upewnij się, że średnica trzonu ściernicy trzpieniowej odpowiada średnicy tulei zaciskowej.

Zagrożenia w miejscu pracy

a) Należy być świadomym śliskich powierzchni w miejscu pracy, spowodowanych użyciem narzędzia oraz możliwością potknięcia przez przewód gazowy lub hydrauliczny ulokowany w złym miejscu. Poślizgnięcia, potknięcia i upadki są głównymi przyczynami urazów ciała w miejscu pracy.
b) Jeśli to możliwe, nie blokuj arterii komunikacyjnych i przejść przewodami powietrznymi lub kablami. Podejmij odpowiednie środki, aby zmniejszyć ryzyko potknięcia, takie jak ustawienie znaków ostrzegawczych oraz mocowanie kabli i przewodów powietrznych na miejscu.
c) W nieznanym otoczeniu należy postępować ostrożnie, aby zminimalizować ryzyko związane z ukrytymi zagrożeniami, takimi jak linie energetyczne.
d) Nie należy stosować niniejszego urządzenia w przestrzeniach i pomieszczeniach zagrożonych wybuchem lub do mocowania przewodów elektrycznych.
e) Upewnić się, że nie istnieją żadne przewody elektryczne, rury gazowe, itp., które mogą powodować zagrożenie w razie uszkodzenia przy użyciu narzędzia.

Niebezpieczeństwa spowodowane oparami i pyłem

Kurz i opary generowane przy użyciu tego narzędzia mogą powodować problemy zdrowotne (na przykład raka, wady wrodzone, astmę il/łub zapalenia skóry). Ocena ryzyka i wdrożenie odpowiednich kontroli celem identyfikowania tych zagrożeń są niezbędne.

a) Ocena ryzyka powinna obejmować pył wytwarzany przez użycie narzędzia i możliwość wzruszenia uprzednio nagromadzonego pyłu.
b) Skierować otwór wydechowy w taki sposób, aby zminimalizować efekt wzruszania pyłu w środowisku z nagromadzonym pylem.
c) W pierwszej kolejności należy kontrolować zapylenie i opary w miejscu emisji.
d) Wybierać, konserwować i wymieniać materiały eksploatacyjne/akcesoria zgodnie z zaleceniami w instrukcjach, aby zapobiec niepotrzebnemu wzrostowi ilości kurzu lub oparów.
e) Stosować środki ochrony dróg oddechowych zgodnie z instrukcjami pracodawcy oraz przepisami BHP.
f) Weż pod uwagę ryzyko związane z różnymi materiałami. Praca w niektórych materiałach powoduje powstawanie pyłów i oparów, które mogą powodować wybuchowe środowisko.
g) Zawsze używaj systemów odsysania lub tłumienia pyłu, które są odpowiednie dla przetwarzanego materialu.

Niebezpieczeństwa powodowane wysoką emisją dźwięku

Narażenie na wysoki poziom hałasu może powodować problemy takie jak: szum w uszach (brzęczenie, gwizdy oraz buczenie), a także trwałe uszkodzenia słuchu włączając jego całkowitą utratę. Dlatego ocena ryzyka i realizacja odpowiednich kontroli tych zagrożeń są konieczne.

a) Należy stosować odpowiednie środki kontroli, aby zmniejszyć ryzyko obrażeń spowodowanych hałasem. Mogą one obejmować takie działania, jak stosowanie materiałów tłumiących, aby zapobiec "dzwonieniu" przedmiotów obrabianych.
b) Należy używać środków ochrony słuchu zgodnie z instrukcjami pracodawcy oraz przepisami bezpieczeństwa i higieny pracy.
c) Aby uniknąć niepotrzebnego wzrostu poziomu emisji hałasu, należy obsługiwać i utrzymywać narzędzie, a także eksploatować i wymieniać akcesoria zgodnie z zaleceniami w instrukcji obsługi.
d) Dobrać, poddawać konserwacji i wymieniać materiały eksploatacyjne/narzędzia zgodnie z zaleceniami w instrukcji obsługi, aby nie dopuścić niepotrzebnego zwiększenia poziomu emisji hałasu.

e) Jeżeli dostępny jest tłumik, należy upewnić się, że znajduje się on na swoim miejscu i jest sprawny, gdy narzędzie jest używane.
f) W miarę możliwości należy podjąć kroki w celu zmniejszenia hałasu w miejscu pracy (np. stosując maty wygłuszające).

Niebezpieczeństwa powodowane wysoką emisją wibracji

Narażenie na wysoki poziom drgań może powodować uszkodzenie nerwów i zaburzenia układu nerwowego i krwionośnego najczęściej w obrębie ramion i rąk. Nie wszystkie zagrożenia związane z drganiami można wyeliminować poprzez projektowanie lub konstrukcję narzędzi, a pewne ryzyko początkowe pozostaje. Należy sprawdzić wartość emisji drgań (uzyskaną zgodnie z normą ISO 28927 3) podaną w tabeli specyfikacji. Zapewnienie oceny ryzyka, jakie stanowi, i zarządzania nim. Jeżeli nie można zarządać ryzykiem w taki sposób, aby mieściło się ono w dopuszczalnych granicach narzędzia, nie należy używać tego narzędzia.

Aby zmniejszyć ryzyko obrażeń spowodowanych wibracjami, należy podjąć następujące kroki:

1) Podczas pracy w niskich temperaturach należy używać ciepłych ubrań. Utrzymywać ręce ciepłe i suche.
2) Jeśli wystąpią: drętwienie, mrowienie, bóll lub wybielenie skóry na palcach i dłoniach, należy natychmiastowo zaprzestać korzystania z urządzenia, poinformować o tym pracodawcę i skonsultować się z lekarzem.
3) Narzędzie należy obsługiwać i konserwować zgodnie z zaleceniami zawartymi w instrukcji, aby zapobiec niepotrzebnemu zwiększeniu poziomu drgań.
4) W stosownych przypadkach ciężar narzędzia należy podeprzeć na stojaku, napinaczu lub wyważarce.
5) Ryzyko związane z drganiami jest na ogół większe, gdy siła chwytu jest większa. Trzymaj narzędzie lekkim, ale bezpiecznym chwytem, uwzględniając wymagane siły reakcji ręki.
6) Upewnij się, że narzędzie i akcesoria są prawidłowo zamontowane i w dobrym stanie technicznym: nieprawidłowo zamontowane lub uszkodzone narzędzia mogą powodować nadmierne wibracje.

OSTRZEŻENIE: Zwrócić uwagę na farby i wykończenia powierzchni nałożone na materiał poddawany obróbce. Wiele środków lakierniczych może powodować wytwarzanie toksycznego lub szkodliwego pyłu. W przypadku pracy wykonywanej w budynkach wzniesionych przed rokiem 1960, istnieje ryzyko, że zastosowano w nich farby zawierające ołów.
OSTRZEŻENIE: Pył wytwarzany podczas szlifowania farb zawierających otów jest szkodliwy szczególnie w przypadku dzieci, kobiet w ciąży oraz osób cierpiących na nadcisienie. Nie zezwalać tym osobom na przebywanie w pobliżu miejsca pracy, nawet jeśli mają na sobie odpowiedni sprzęt ochrony osobistej.

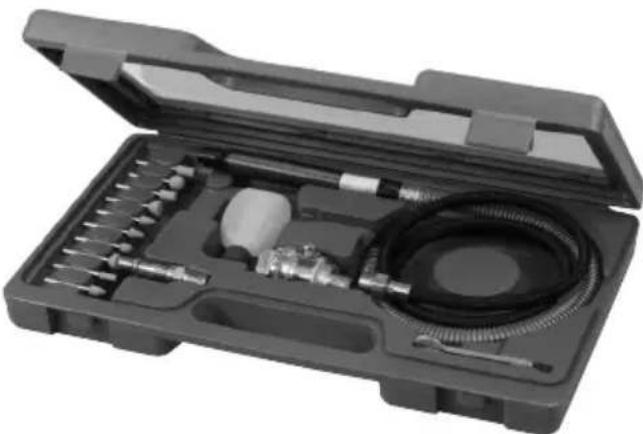

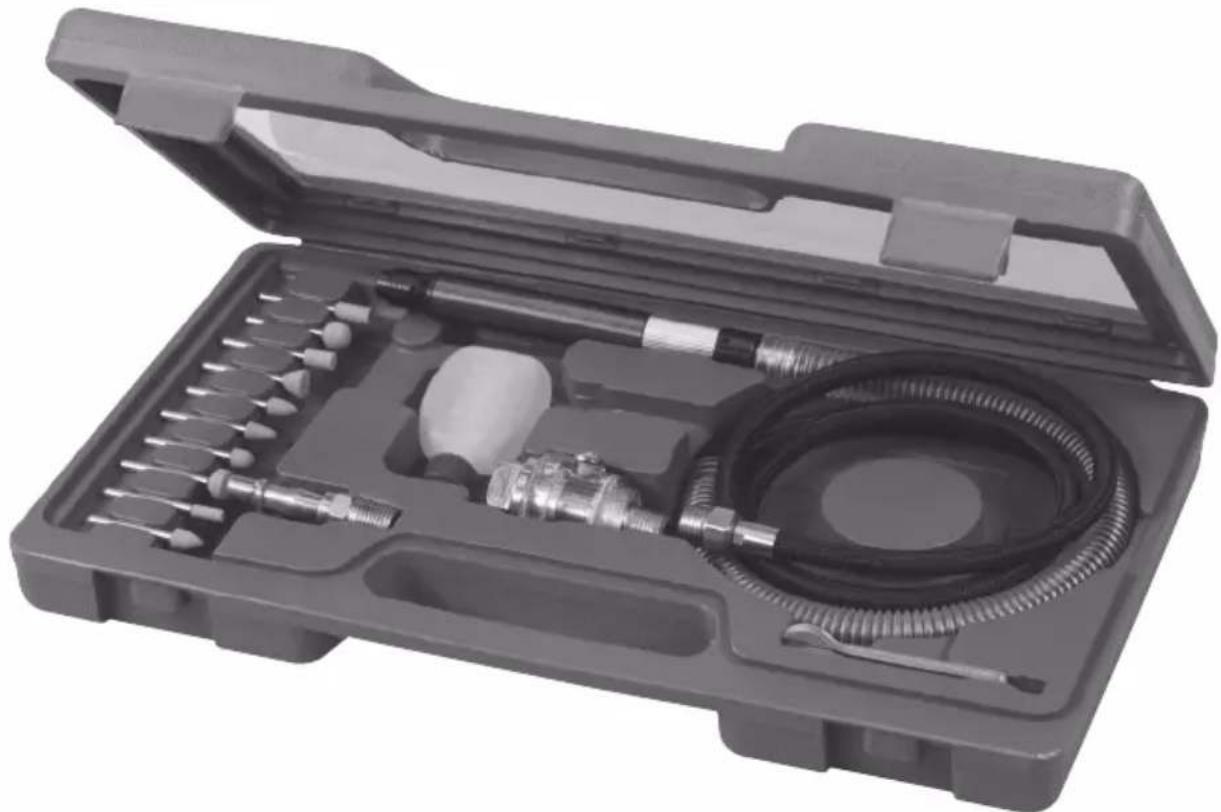

Przedstawienie produktu

1. Szlifierka
2. Tuleja zaciskowa
3. Hlucze do tulei zaciskowej
4. Szybkozłącze
5. Olejarka liniowa
6. Wąż pneumatyczny
7. Hamienie szlifierskie
8. Butelka na olej

Zastosowanie zgodne z przeznaczeniem

Pneumatyczna mikroszlifierka w zestawie zasilana sprężonym powietrzem, używanych do precyzyjnego szlifowania, piaskowania, gładzenia, polerowania lub obróbki materiałów (metal, plastik, drewno itp.). Stosuje kamienie szlifierskie, tarniki obrotowe, polerki do kondycjonowania powierzchni oraz innych narzędzi do szlifowania i wygładzania.

Nie jest przeznaczone do użytku komercyjnego.

Urządzenie może być wykorzystane TYLKO do zastosowań zgodnych z jego przeznaczeniem. Jakiekolwiek inne użycie niże te wymienione w niniejszej instrukcji, będzie uważane za przypadek nadużycia. Użytkownik, a nie producent, ponosi odpowiedzialność za jakiekolwiek uszkodzenia lub szkody powstałe w wyniku niepoprawnego użytkowania. Producent nie ponosi odpowiedzialności za jakiekolwiek modyfikacje narzędzia, ani za szkody powstałe w wyniku próby modyfikacji.

Rozpakowanie urządzenia

• Ostrożnie rozpakuj i sprawdź narzędzie. Zapoznaj się ze wszystkimi mechanizmami i funkcjami
• Upewnij się, że narzędzie zawiera wszystkie części i są one w dobrym stanie. Jeśli brakuje pewnych części lub są one uszkodzone, należy uzupełnić lub wymienić je przed rozpoczęciem korzystania z narzędzia

Przygotowanie do eksploatacji

Podłączenie do zasilania pneumatycznego

• Narzędzie powinno być podłączone do źródła czystego, suchego powietrza z olejarką i separatorem wody.
• Nie dopuszczać, aby ciśnienie zasilania przekroczyło maksymalną podaną wartość (patrz „Dane techniczne”).
• Upewnij się, że woda jest systematycznie każdego dnia z systemu
• Upewnij się, że wszystkie elementy systemu (węże, złącza, etc.) są odpowiednio przystosowanedo ciśnienia atmosferycznego

Podłączanie olejarki liniowej i szybkozłącza

Uwaga: To narzędzie jest dostarczane z dwoma różnymi szybkozłączami zewnętrznymi przewodów powietrznych (rys. II):

EQ-4 - stosowany w Europie

EN-6 - Używany głównie w Wielkiej Brytanii

Jeśli zasilanie powietrzem nie jest wyposażone w oliwiarkę liniową, należy podłączyć dostarczony olejarkę (5) między wężem pneumatycznym (6) a szybkozłączem (4):

1. Nałoż taśmę PTFE (brak w komplecie) na gwint szybkozłącza oraz olejarkę liniową Pomoże to w zachowaniu szczelności

Uwaga: Założ taśmę PTFE ciasno, w kierunku zgodnym z ruchem wskazówek zegara, dzięki temu taśma nie zejdzie z gwintu podczas przykręcania urządzenia.

1. Podłącz wlot powietrza węża powietrznego do złącza z gwintem wewnętrznym na olejarce liniowej, a szybkozłącze do końcówki z gwintem męskim olejarki liniowej

2. W olejarce liniowej odkręć śrubę mocującą, aby uzyskać dostęp do zbiornika oleju. Napełnij zbiornik olejem do narzędzi pneumatycznych

WAŻNE: POD ŻADNYM POZOREM NIE STOSOWAĆ ZWYKŁEGO OLEJU SILNIKOWEGO.

1. Zamontuj śrubę, aby ponownie uszczelnić zbiornik

- Jeśli olejarka przewodowa nie jest wymagana, podłącz szybkozłączkę bezpośrednio do wlotu powietrza węża powietrza.

⚠ OSTRZEŻENIE: Nie należy podłącać narzędzia do węża, a węża do sprężarki za pomocą tylko połączeń gwintowanych. Zawsze używaj szybkozłącza, aby narzędzie można było wyjąć z przyłącza zasilania powietrzem, gdy jest to potrzebne do bezpiecznej pracy.

OSTRZEŻENIE: Nigdy nie montuj szybkołączki żeńskiej bezpośrednio do przewodu prowadzącego/węża biczowego ani bezpośrednio do narzędzia. Zmagazynowane sprężone powietrze w narzędziu, nawet po odlączeniu od głównego źródła powietrza, może nieoczekiwanie uruchomić narzędzie.

Mocowanie akcesoriów

⚠ OSTRZEŻENIE: Zawsze odłączaj narzędzie od zasilania powietrzem przed instalacją demontażem akcesoriów.

1. Wsuń trzpień osprzętu do tulei zaciskowej (2) tak daleko, jak to możliwe
2. Dokręć tuleję ręcznie, a następnie założ dwa dostarczone klucze tulejkowe (3): jeden na tulei, drugi na wale napędowym (zdjęcie A)
3. Dokręć tuleję zaciskową tak, aby osprzęt został bezpiecznie zamocowany na swoim miejscu. Pociągnij za koniec akcesorium, aby sprawdzić
4. Aby usunąć kamień szlifierski: poluzuj tuleję za pomocą klucza tulejkowego i wyjmij akcesorium

Obstuga

1. Podłącz urządzenie do zasilania pneumatycznego i uruchom
2. Przytrzymaj korpus maszyny jedną ręką, upewniając się, że głowica szlifierska nie styka się z żadnym przedmiotem (zdjęcie B)
3. Z drugiej strony obróć przełącznik beczki na podstawie młynka (1) zgodnie z ruchem wskazówek zegara do pozycji ON, aby uruchomić młynek
   Uwaga: Za pomocą przełącznika bębenkowego można regulować przepływ powietrza, a tym samym prędkość narzędzia, w zależności od położenia przełącznika między pozycją OFF a ON.
4. Obrócić przełącznik bębenkowy w kierunku przeciwnym do ruchu wskazówek zegara do pozycji OFF, aby wyłączyć szlifierkę
   WAŻNE: Nigdy nie uruchamiaj szlifierki bez oleju w olejarce liniowej.

Akcesoria

• Akcesoria do tego narzędzia są dostępne u dystrybutorów Silverline
• Części zamienne mogą zostać zakupione od Twojego dystrybutora Silverline, bądź na stronie www.toolsparesonline.com

Konserwacja

OSTRZEŻENIE: Należy zawsze odłącać źródło zasilania pneumatycznego i zwolnić ciśnienie, przed czyszczeniem, bądź przeprowadzeniem konserwacji.

Czyszczenie

- Należy zawsze dbać o czystość urządzenia. Brud i kurz powodują szybsze zużycie elementów wewnętrznych i skracają okres eksploatacji urządzenia. Należy czyścić korpus urządzenia miękką szczotką lub suchą ścierką

WAŻNE: Istnieje małe prawdopodobieństwo, że może coś pójść nie tak, należy zauważyć, jeśli urządzenie nie działa, jest to spowodowane, skorodowaniem wewnętrznego mechanizmu, bądź jego zabrudzenia, dostaniem się mokrego powietrza, bądź nieprzestrzeganiem podanych instrukcji poniżej.

Codzienne zabiegi konserwacyjne:

Jeśli olejarka liniowa nie jest zamontowana, należy codziennie wykonywać następującą procedurę konserwacji:

1. Odlącz od dopływu powietrza
2. Wlej 3-4 krople oleju do narzędzi pneumatycznych do wlotu powietrza
3. Uruchomic urządzenie na niskich obrotach, aby dokładnie nasmarować wszystkie wewnętrzne elementy.
4. Jeśli maszyna jest w ciągłym użyciu lub używana przez dłuższy czas, powyższą procedurę należy powtarzać do 3 razy dziennie
5. Stosować olej do narzędzi pneumatycznych. POD ŻADNYM POZOREM NIE STOSOWAĆ ZWYKŁEGO OLEJU SILNIKOWEGO.
6. Niezastosowanie się do instrukcji obsługi i konserwacji spowoduje unieważnienie gwarancji.

Przechowywanie

- Należy przechowywać narzędzie w bezpiecznym, suchym miejscu niedostępnym dla dzieci

Kontakt

W celu uzyskania porady technicznej lub naprawy, skontaktuj się z infolinią pod numerem ([phone]

Strona internetowa: www.toolstream.com

Adres (GBR):

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, Wielka Brytania

Adres (UE):

Toolstream B.V.

Holtum-Noordweg 11

Unit 4

6121 RE Born

Holandia

Utylizacja

• Nie należy wyrzucać narzędzi pneumatycznych wraz z odpadami komunalnymi
• Narzędzia pneumatyczne mogą zawierać śladowe ilości oleju bądź innych smarów, dlatego też muszą być odpowiednio zutylizowane
• Skontaktować się z władzami lokalnymi zajmującymi się utylizacją odpadów, aby uzyskać informacje na temat prawidłowego sposobu utylizacji narzędzi pneumatycznych

Wykrywanie i usuwanie usterek

Problem Możliwa przyczyna Rozwiązanie

Narzędzie działa powoli	Nieprawidłowe ciśnienie Ustawić prawidłowe ciśnienie powietrza zgodnie ze specyfikacją
	Brud w mechanizmie Powtórzyć "Procedure" codziennej konserwacji" kilka razy, aby usunąć zanieczyszczenia
	Blokada powietrza Uruchamiać narzędzie w krótkich seriach, aby usunąć niedrożność
	Wyciek powietrza	Sprawdzić wszystkie okucia i węże pod kątem nieszczelności i wyeliminować problem przez dokręcanie za pomocą taśmy PTFE lub wymianę
Zablokowanie narzędzia	Brud lub rdza w mechanizmie Zastosować instrukcje z punktu „Narzędzie działa powoli”
	Brud lub rdza w mechanizmie Delikatnie ostukać narzędzie miękkim młotkiem
	Brud lub rdza w mechanizmie Zwolnić mechanizm obracając napęd ręcznie po odłączeniu przewodu powietrznego
Silne wibracje przy włączonym narzędziu	Nieprawidłowo zamontowane akcesorium Zdejmij akcesorium, sprawdź pod kątem uszkodzeń i zamontuj
	Uszkodzone akcesoria (pęknięcia, odkształcenia lub odpryski) Wymień akcesorium do cięcia
Jeśli powyższe rozwiązania problemów zawiodą, skontaktuj się ze sprzedawcą lub autoryzowanym punktem serwisowym Silverline.

Gwarancja Narzędzi Silverline

Niniejszy produkt Silverline posiada 3 letnią gwarancję.

Aby zakwalifikować się do uzyskania powyższej gwarancji należy zarejestrować niniejszy produkt na stronie www.silverlinetools.com w ciągu 30 dni od daty zakupu. Okres gwarancji rozpoczyna się w dniu zakupu produktu widocznym na paragonie.

Rejestracja zakupionego produktu

Rejestracji produktu można dokonać na stronie www.silverlinetools.com, wybierając przycisk „Rejestracja”. Należy wprowadzić:

• Dane osobowe
• Szczegóły dotyczące produktu oraz informacje dotyczące zakupu

Po wprowadzeniu tych informacji zostanie utworzony certyfikat gwarancji niniejszego produktu, jako dokument w formacie PDF, który należy wydrukować i zachować wraz z dowodem zakupu.

Zasady i warunki

Okres gwarancji zaczyna obowiązywać od daty zakupu detalicznego znajdującej się na paragonie.

PROSIMY O ZACHOWANIE PARAGONU

Jeśli produkt wykaże jakiekolwiek usterki w ciągu 30 dni od daty zakupu, należy go zwrócić do dystrybutora/sklepu, w którym towar zakupiono, od którego został zakupiony okazując przy tym dowód zakupu.

Jeśli usterka pojawi się po 30 dniach, należy zwrócić produkt do:

Roszczenia gwarancyjne należy zgłaszać w okresie gwarancji. Należy dostarczyć dowód zakupu, swoje imię i nazwisko, adres miejsca zakupu przed wykonaniem jakichkolwiek napraw.

Należy podać dokładnie dane usterki wymagające naprawy.

Wnioski złożone w okresie gwarancji będą weryfikowane przez Silverline Tools, do ustalenia czy usterki są związane z materiałem lub wyrobem produktu.

Koszty transportu nie zostaną pokryte. Produkt przeznaczony do zwrotu musi być starannie oczyszczony. Należy zapakować produkt prawidłowo i bezpieczeństnie tak, aby nie został uszkodzony podczas transportu do nas. Możemy odrzucić roszczenia niewłaściwie dostarczonych produktów. Wszystkie naprawy będą przeprowadzone przez firmę Silverline Tools lub agencje upoważnione do tego.

Naprawa lub wymiana produktu nie przedłuży okresu gwarancyjnego.

Usterki uznane przez nas, jako objęte gwarancją będą poddane naprawie bezpłatnie (bez kosztów transportowych) lub poprzez wymianę na narzędzie pracujące w idealnym stanie. Narzędzia lub części zamienne, do których wydano zamiennik staną się własnością Silverline Tools.

Naprawa lub wymiana produktu w ramach gwarancji zapewnia korzyści, które są dodatkiem i nie wpływają w żaden sposób na ustawowe prawa konsumenta.

Gwarancja pokrywa:

• Naprawę produktu (w okresie gwarancji), jeśli zostanie on zakwalifikowany zgodnie z wymogami Silverline Tools w związku z usterkami, które wynikły z wad materiałowych lub wad związanych z produkcją.
• Jeżeli jakaś część zastępcza nie jest już dostępna lub wycofana z produkcji, Silverline Tools zastąpi ją funkcjonalnym zamiennikiem.

Czego nie pokrywa gwarancja:

Silverline Tools nie pokrywa napraw powstałych w wyniku:

• Normalnego zużycia spowodowanego przez normalne użytkowanie zgodne z instrukcją obsługi, np: noże, szczotki, pasy, żarówki akumulatory itp.
• Wymiany dowolnego dołączonego wyposażenia np: noży, wiertel, papieru ściernego, tarcz do cięcia i innych podobnych elementów.
• Przypadkowego uszkodzenia spowodowanego niewłaściwym używaniem lub zaniedbaniem, nieostrożnym działaniem lub niestarannym obchodzeniem się z produktem.
• Stosowania produktu do innych celów.
• Zmiany lub modyfikacji produktu w jakikolwiek sposób.
• Usterek wynikających z wykorzystania części zamiennych i akcesoriów, które nie są oryginalnymi elementami Silverline Tools.
• Niewłaściwej instalacji (z wyjątkiem instalacji przeprowadzonej Silverline Tools).
• Naprawy lub modyfikacji przeprowadzonej przez osoby inne niż z Centrum Usług Silverline Tools lub autoryzowanych punktów serwisowych.
• Roszczeń innych niż związanych z usterkami ujętymi w gwarancji produktu.

PL 3 Letnia Gwarancja. Zarejestruj się online w ciągu 30 dni. Obowiązują Zasady i Warunki

silverlinetools.com
