| Typ produktu | Młot udarowy (przebijak) |
| Marka | PowerPlus |
| Model | POWP3060 |
| Zasilanie elektryczne | 230-240 V~, 50 Hz |
| Moc znamionowa | 1 700 W |
| Klasa ochronności | Podwójna izolacja (klasa II) |
| Długość kabla | 4 m |
| Rodzaj uchwytu narzędzia | Hex SDS |
| Prędkość udaru | 2 000 uderzeń/min |
| Poziom ciśnienia akustycznego (LpA) | 99 dB(A) |
| Poziom mocy akustycznej (LwA) | 105 dB(A) |
| Drgania (aw) | 19,2 m/s² (K=2,5 m/s²) |
| Pojemność smarowania | 25 ml oleju SAE 15W/40 |
| Interwał wymiany oleju | Co 40-50 godzin pracy |
| Akcesoria w zestawie | 2 przecinaki (ostry i płaski 30 mm x 390 mm), uchwyt boczny, smarownica, plastikowe pudełko |
| Przeznaczenie | Kruszenie, łupanie, wiercenie w betonie lub podobnych materiałach |
| Dodatkowy uchwyt | Tak, regulowany obrotowo |
| Zalecana ochrona słuchu | Tak (powyżej 85 dB(A)) |
| Konserwacja bieżąca | Sprawdzać dokręcenie śrub, czyścić wilgotną miękką szmatką |
| Gwarancja | Gwarancja producenta (patrz instrukcja) |
Często zadawane pytania - POWP3060 PowerPlus
Pytania użytkowników dotyczące POWP3060 PowerPlus
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Młotek w formacie PDF za darmo! Znajdź swoją instrukcję POWP3060 - PowerPlus i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. POWP3060 marki PowerPlus.
INSTRUKCJA OBSŁUGI POWP3060 PowerPlus
1 PRZEZNACZENIE 2
2 OPIS 2
3 LISTA ELEMENTÓW W OPAKOWANIU....2
4 SYMBOLE....3
5 ZALECENIA....3
6 OGÓLNE ZASADY KORZYSTANIA Z ELEKTRONARZĘDZI ...... 4
6.1 Obszar roboczy 4
6.2 Bezpieczeństwo elektryczne 4
6.3 Bezpieczeństwo osób 4
6.4 Używanie i konserwacja elektronarzędzia....5
6.5 Serwisowanie....5
6.6 Dla zapewnienia bezpiecznej obsługi 5
7 ZASTOSOWANIE 7
7.1 Włączanie i wyłączanie (ryc. 2)....7
7.2 Sposób użycia młotowiertarki wyburzeniowej....7
8 WYMIANA NARZĘDZI....7
8.1 Zakładanie dłuta....7
8.1.1 Zakładanie narzędzia (ryc. 3)....8
8.2 Demontaż....8
8.3 Uchwyt dodatkowy (ryc. 4)....8
9 SMAROWANIE – POZIOM OLEJU....8
9.1 Wymiana oleju (ryc. 5)....8
10 KONSERWACJA....9
11 DANE TECHNICZNE....9
12 HALAS 9
13 DZIAŁ SERWISU 9
14 PRZECHOWYWANIE 9
15 GWARANCJA....10
16 ŚRODOWISKO....10
17 DEKLARACJA ZGODNOŚCI....11

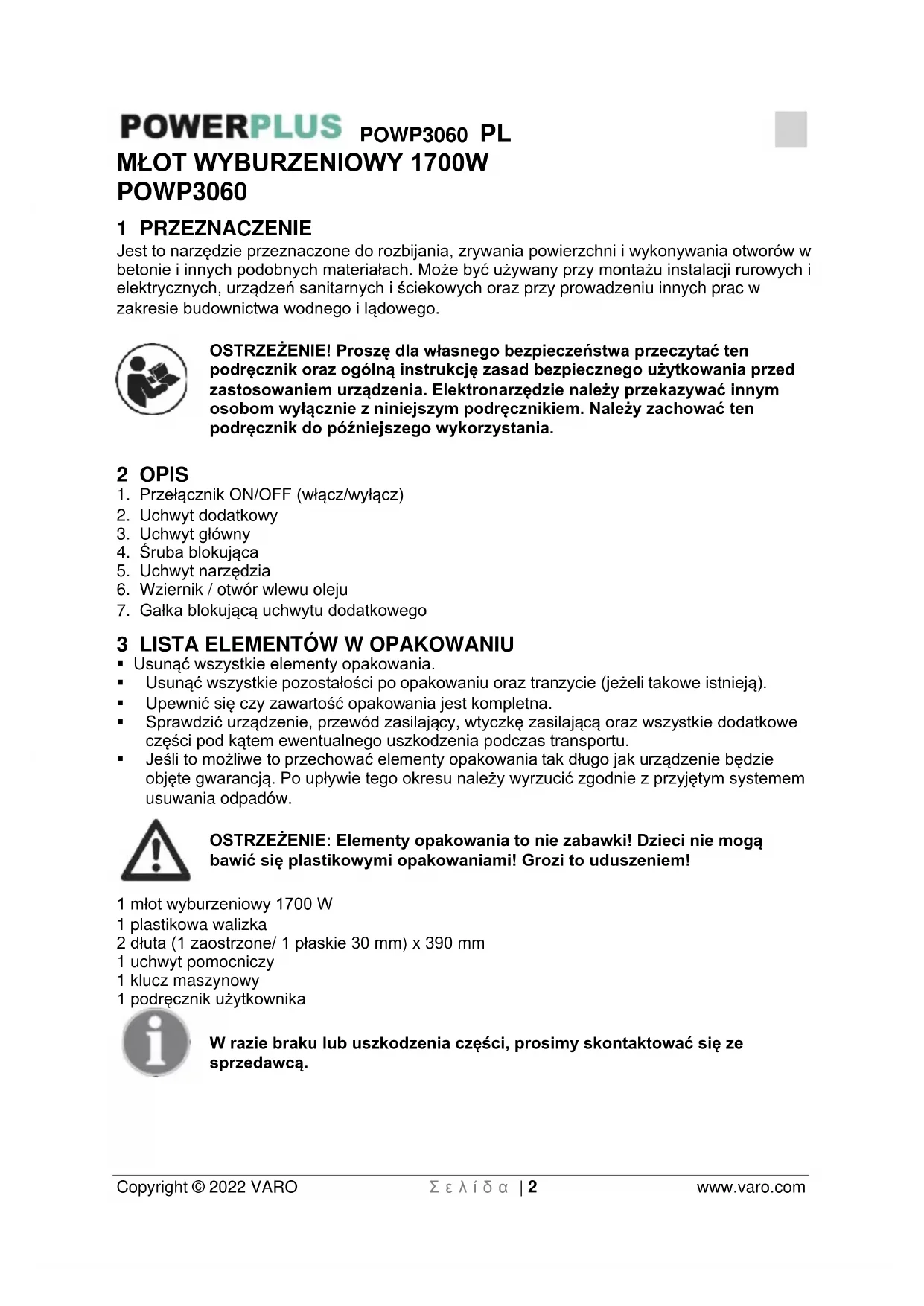

POWERPLUS POWP3060 PL MŁOT WYBURZENIOWY 1700W POWP3060
1 PRZEZNACZENIE
Jest to narzędzie przeznaczone do rozbijania, zrywania powierzchni i wykonywania otworów w betonie i innych podobnych materiałach. Może być używany przy montażu instalacji rurowych i elektrycznych, urządzeń sanitarnych i ściekowych oraz przy prowadzeniu innych prac w zakresie budownictwa wodnego i lądowego.
OSTRZEŻENIE! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem. Należy zachować ten podręcznik do późniejszego wykorzystania.
2 OPIS
- Przełącznik ON/OFF (włącz/wyłącz)
- Uchwyt dodatkowy
- Uchwyt główny
- Śruba blokująca
- Uchwyt narzędzia
- Wziernik / otwór wlewu oleju
- Gałka blokującą uchwytu dodatkowego
3 LISTA ELEMENTÓW W OPAKOWANIU
- Usunąć wszystkie elementy opakowania.
- Usunąć wszystkie pozostałości po opakowaniu oraz tranzycie (jeżeli takowe istnieją).
■ Upewnić się czy zawartość opakowania jest kompletna. - Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części pod kątem ewentualnego uszkodzenia podczas transportu.
- Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy wyrzucić zgodnie z przyjętym systemem usuwania odpadów.
OSTRZEŻENIE: Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Grozi to uduszeniem!
1 młot wyburzeniowy 1700 W
1 plastikowa walizka
2 dluta (1 zaostrzone/ 1 płaskie 30 mm) x 390 mm
1 uchwyt pomocniczy
1 klucz maszynowy
1 podręcznik użytkownika
W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą.
4 SYMBOLE
W niniejszym podręczniku i na maszynie użyto następujących symboli:
 | Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia. |  | Przed użyciem przeczytać podręcznik. |
 | Spełnia wszelkie niezbędne normy bezpieczeństwa określone w dyrektywach europejskich. |  | Klasa II - urządzenie z podwójną izolacją; nie ma potrzeby stosowania przewodu uziemienia. |
 | Stosować ochronniki słuchu i okulary ochronne. |  | Nosić rękawice ochronne. |
 | Stosować ochronniki słuchu i okulary ochronne. | ||
5 ZALECENIA
- Narzędzie powinno być podłączone do uziemionego źródła zasilania. Jeśli instalacja wymaga zastosowania przedłużacza, należy zapewnić przedłużacz z uziemioną wtyczką.
- Należy stosować środki ochrony indywidualnej (gogle, buty, filtry do oddychania, rękawice itd.), unikać noszenia biżuterii, zamocować długie włosy i nosić przylegającą odzież.
- Urządzenie należy odłączyć od zasilania, jeśli jest nieużywane, podczas zmiany narzędzi lub na czas konserwacji.
- Obszar roboczy musi być zawsze czysty i uporządkowany. Obszar roboczy musi być prawidłowo oświetlony.
- Urządzenie należy przechowywać w suchym miejscu, z daleka od źródeł ciepła i niebezpiecznych oparów (najlepiej: w temp. od 10 do 15°C). Nie wolno używać urządzenia w pobliżu materiałów wybuchowych lub łatwopalnych.
- Należy używać urządzeń w dobrym stanie technicznym, dostosowanych do wykonywanego zadania. Tego urządzenia przeznaczonego dla majsterkowiczów nie należy modyfikować ani nadmiernie obciążać. Urządzenie powinno być zawsze używane z uchwytem dodatkowym (B) i pewnie trzymane obiema rękami.
- Przed każdym użyciem należy sprawdzić poziom oleju, dokręcenie śrub oraz prawidłowość zamocowania wrzeciona napędowego.
- Należy uważać, aby nie natrafić na elementy pod napięciem, instalacje gazowe, wodne itp. Mogłoby to stwarzać ryzyko porażenia prądem lub wybuchu. Przed rozpoczęciem pracy należy zlokalizować wszelkie części pod napięciem i wykonane z metalu (np. przewód elektryczny w ścianie) za pomocą wykrywacza metalu.
- Nie wolno samodzielnie otwierać urządzenia, demontować go, ani w nie ingerować. Całkowite bezpieczeństwo ingerencji w urządzenie mogą zapewnić wyłącznie kompetentne i wyspecjalizowane służby, korzystające z oryginalnych części zamiennych i rysunków producenta.
POWERPLUS POWP3060 PL
6 OGÓLNE ZASADY KORZYSTANIA Z ELEKTRONARZĘDZI
Należy przeczytać wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa. Lekceważenie ostrzeżeń i nieprzestrzeganie instrukcji może spowodować porażenie elektryczne, pożar i/lub poważne obrażenia ciała. Należy zachować wskazówki bezpieczeństwa i instrukcje do późniejszego wykorzystania. Termin „elektronarzędzie” stosowany we wskazówkach bezpieczeństwa oznacza elektronarzędzie przewodowe zasilane z sieci lub elektronarzędzie bezprzewodowe, zasilane akumulatorowo.
6.1 Obszar roboczy
- Miejsce pracy należy utrzymywać w czystości oraz przy dobrym oświetleniu. Zagracone i ciemne obszary mogą być przyczyną wypadków.
- Nie korzystać z elektronarzędzia w potencjalnie wybuchowym otoczeniu, na przykład w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne mogą wytworzyć iskrę, która może doprowadzić do eksplozji lub zapalenia się pyłów lub oparów.
- Nie dopuszczacę dzieci ani innych osób postronnych w rejon pracy elektronarzędzia. Dekoncentracja może prowadzić do utraty kontroli nad nim.
6.2 Bezpieczeństwo elektryczne
Zawsze należy sprawdzić, czy napięcie prądu zasilającego jest zgodne z napięciem podanym na tabliczce znamionowej.
- Wtyczki elektronarzędzi muszą być dopasowane do gniazd elektrycznych. Nie wolno w żaden sposób modyfikować wtyczek. Nie podłączać jakichkolwiek adapterów do uziemionych elektronarzędzi. Niemodyfikowane wtyczki i dopasowane gniazda zmniejszają ryzyko śmiertelnego porażenia pradem.
- Unikać kontaktu z uziemionymi powierzchniami, takimi jak rury metalowe, grzejniki, paleniska kuchenne czy lodówki. Kontakt z takimi powierzchniami oznacza zwiększone ryzyko śmiertelnego porażenia prądem.
- Nie wolno wystawiać elektronarzędzi na deszcz i wilgoć. Woda wnikająca do elektronarzędzia oznacza zwiększone ryzyko śmiertelnego porażenia pradem.
- Nie uszkadzać przewodu. Przewodu nie wolno używać do przenoszenia, pociągania lub odłączania elektronarzędzia od zasilania. Przewód należy trzymać z dala od gorąca, oleju, ostrych krawędzi i poruszających się części. Uszkodzone lub zaplątane przewody zwiększają ryzyko śmiertelnego porażenia prądem.
Podczas obsługi elektronarzędzia poza pomieszczeniami należy używać przedłużaczy przeznaczonych do używania na zewnątrz. Użycie przewodu przeznaczonego do stosowania poza pomieszczeniami zmniejsza ryzyko śmiertelnego porażenia pradem. - Jeśli nie można uniknąć obsługi elektronarzędzia w wilgotnym środowisku, należy skorzystać ze źródła zasilania chronionego wyłącznikiem różnicowopрядowym (RCD). Zastosowanie RCD zmniejsza ryzyko śmiertelnego porażenia pradem.
6.3 Bezpieczeństwo osób
Należy zachować ostrożność, uważać na wykonywane ruchy oraz sytuację dookoła podczas korzystania z urządzenia. Nie używać elektronarzędzia, jeśli odczuwa się przemęczenie albo jest się pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas używania elektronarzędzia może doprowadzić do poważnego urazu.
- Korzystać z urządzeń ochronnych. Zawsze należy używać środków ochrony wzroku. Stosowanie takich środków ochrony jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe, kiedy tylko będzie wymagała tego sytuacja, zmniejszy ryzyko odniesienia urazu.
POWERPLUS POWP3060 PL
- Unikać przypadkowego uruchomienia. Przed podłączenie wtyczki upewnić się, że przełącznik jest w pozycji wyłączonej. Przenoszenie elektronarzędzi z palcem na przełączniku lub podłączanie elektronarzędzi, kiedy przełącznik jest w położeniu włączenia, zwiększa prawdopodobieństwo wypadków.
- Usunąć wszelkie klucze regulacyjne przed włączeniem elektronarzędzia. Klin nastawczy lub klucz przymocowany do ruchomej części elektronarzędzia może być przyczyną obrażeń ciała.
- Nie sięgać zbyt daleko. Przez cały czas pewnie opierać stopy na podłożu. Umożliwi to zachowanie kontroli nad elektronarzedziem w nieoczekiwanych sytuaciach.
- Ubierać się odpowiednio. Nie zakładać luźnej odzieży ani biżuterii. Włosy, odzież i rękawice muszą być zawsze z dala od elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą być uchwycone przez poruszaiące się części.
- Jeśli przewidziano urządzenia do podłączenia odprowadzenia i gromadzenia pyłu, upewnić się, że są prawidłowo podłączone i używane. Użycie tych urządzeń może zmniejszyć zagrożenia związane z zapyleniem.
6.4 Używanie i konserwacja elektronarzędzia
- Nie oczekiwać, że elektronarzędzie będzie przekraczać swoją maksymalną wydajność. Używać prawidłowego przewodu zasilającego do wszystkich czynności. Elektronarzędzie osiąga lepszą wydajność i jest bezpieczniejsze, jeśli jest używane zgodnie z przeznaczeniem.
- Nie używać elektronarzędzia, kiedy wyłącznik nie działa prawidłowo. Elektronarzędzie z uszkodzonym przełącznikiem jest niebezpieczne i musi być naprawione.
- Odłączyć urządzenie od prądu, jeśli zamierza się dokonać jakiejkolwiek wymiany akcesoriów lub odłożyć elektronarzędzie do przechowywania. Takie zabezpieczenie ograniczy ryzyko przypadkowego uruchomienia elektronarzędzia.
- Nieużywane elektronarzędzie należy przechowywać w niedostępnym dla dzieci miejscu; nie wolno też zezwalać na korzystanie z niego osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją obsługi. Elektronarzędzia używane przez osoby nieprzeszkolone sa potencialnie niebezpieczne.
- Konserwacja Upewnić się, że nie ma żadnych niewyrównanych bądź zablokowanych ruchomych części, uszkodzeń ani innych zjawisk, które mogą zakłócać działanie elektronarzędzia. Uszkodzone elektronarzędzie musi być naprawione. Używanie niewłaściwie konserwowanych elektronarzędzi jest przyczyną wielu wypadków.
- Części tnące muszą być zawsze naostrzone i czyste. Prawidłowo konserwowane narzędzia tnące o ostrych krawędziach tnących rzadziej ulegają zakleszczeniu i łatwiej jest nad nimi panować.
- Korzystać z elektronarzędzi, akcesoriów, narzędzi tnących itp. zgodnie z tą instrukcją i przeznaczeniem właściwym dla danego typu elektronarzędzia, przy uwzględnieniu warunków jego pracy oraz rodzaju wykonywanego zadania. Używanie elektronarzędzia w sposób niezgodny z przeznaczeniem może powodować potencjalnie niebezpieczne sytuacie.
6.5 Serwisowanie
- Elektronarzędzie powinno być serwisowane przez wykwalifikowanego specjalistę i wyłącznie przy użyciu standardowych części zamiennych. Zapewni to spełnienie wymaganych standardów bezpieczeństwa.
6.6 Dla zapewnienia bezpiecznej obsługi
- Zalecamy podejmowanie odpowiednich działań, aby zapewnić ochronę słuchu w przypadku wzrostu ciśnienia akustycznego powyżej 85 dB (A).
- Miejsce pracy należy utrzymywać w czystości. Bałagan w miejscu pracy zwiększa ryzyko obrażeń.
POWERPLUS POWP3060 PL
- Należy uwzględnić warunki panujące w miejscu pracy. Nie wolno wystawiać elektronarzędzi na działanie deszczu, ani używać ich w wilgotnych bądź mokrych miejscach. Miejsce pracy powinno być dobrze oświetlone. Nie wolno używać elektronarzędzi w obszarach zagrożonych pożarem lub eksplozją.
- Stosować ochronę przed porażeniem elektrycznym. W miarę możliwości unikać kontaktu ciała z uziemionymi elementami (np, rurami, grzeinikami, kuchenkami i chłodziarkami).
- Chronić przed dziećmi. Nie pozwalać osobom postronnym na dotykanie urządzenia i przedłużacza. Osoby postronne powinny przebywać z dala od miejsca pracy.
- Nieużywane urządzenia należy bezpiecznie magazynować. Nieużywane urządzenia należy przechowywać w suchym, wysokim lub zamkniętym miejscu niedostępnym dla dzieci.
- Nie wolno przeciązać urządzenia. Wykonywana nim praca będzie bardziej wydajna i bezpieczną przy obciążenju, dla jakiego zostało zaprojektowane.
- Należy używać odpowiedniego urządzenia. Nie wolno przeciązać małych urządzeń ani akcesoriów przy wykonywaniu prac przeznaczonych dla urządzeń profesjonalnych. Nie wolno używać urządzeń niezgodnie z ich przeznaczeniem, nie należy na przykład używać pilarek tarczowych do ciecia gałezi drzew lub klód.
- Ubierać się odpowiednio. Nie wolno nosić luźnej odzieży ani bizuterii, które mogłyby zostać uchwycone przez ruchome części. Podczas pracy poza pomieszczeniami zaleca się używanie gumowych rękawic i butów antypoślizgowych. Długie włosy należy schować pod nakryciem głowy.
- Używać okularów ochronnych. Wykonując operacje związane ze znaczną emisją pyłu, lub pracując w pomieszczeniach zamkniętych, należy używać maski lub półmaski twarzowej przeciwpyłowej.
- Nie obciążać przewodu. Nie wolno przenosić urządzenia, trzymając za jego przewód ani odłączać go od gniazdka przez pociąganie za przewód. Chronić przewód przed wysoką temperatura, olejami i ostrymi krawędziami.
- Należy zamocować obrabiany element. Obrabiany element należy przytrzymywać zaciskami lub imadłem. Jest to bezpieczniejsze niż przytrzymywanie go rękoma, a ponadto obydwie rece pozostaja wolne do obsługi urządzenia.
- Nie wolno sięgać zbyt daleko. Przez cały czas należy mieć mocne podparcie dla stóp i zachowywać równowage.
- Należy konserwować narzędzia. Narzędzia do cięcia powinny być ostre i czyste, co zapewni ich bardziej wydajną i bezpieczniejszą pracę. Należy przestrzegać instrukcji smarowania i wymiany akcesoriów. Należy okresowo dokonywać przeglądu kabli urządzeń, a po stwierdzeniu ich uszkodzenia zlecić naprawę autoryzowanemu punktowi serwisowemu. Należy okresowo sprawdzać stan przedłużaczy i wymieniać je po stwierdzeniu uszkodzenia. Uchwyty muszą być zawsze suche, czyste i wolne od oleju lub smaru.
- Odłącać urządzenia. Odłącać urządzenia, kiedy nie są używane, przed serwisowaniem i na czas wymiany akcesoriów (ostrzy, końcówek i przecinaków).
- Przed uruchomieniem urządzenia należy usunąć klucze regulacyjne. Należy zawsze sprawdzać, czy kluczyki i klucze regulacyjne są wyjęte z urządzenia i odłożone w miejsce przechowywania przed włączeniem.
- Chronić przed przypadkowym uruchomieniem. Nie przenosić urządzenia podłączonego do zasilania, trzymając palec na przełączniku. Przed podłączeniem do zasilania upewnić się, że przełącznik jest w położeniu wyłączenia.
- Należy używać specjalnych przedłużaczy do pracy poza pomieszczeniami. Używając urządzenia poza pomieszczeniami należy stosować wyłącznie przedłużacze przeznaczone do użytku poza pomieszczeniami i odpowiednio oznakowane.
- Zachować uwagę. Należy obserwować wykonywane przez siebie czynności. Kierować się zdrowym rozsądkiem. Nie wolno używać urządzeń, kiedy jest się zmęczonym.
POWERPLUS POWP3060 PL
- Podłączyć urządzenia odpylające. Jeśli urządzenie jest właściwie podłączone do pochłaniacza kurzu lub zbieracza odpadków upewnić się, że funkcjonują one właściwie, szczególnie w pomieszczeniach zamkniętych.
- Sprawdzać, czy nie ma uszkodzonych części. Przed dalszym użytkowaniem urządzenia słona lub inna uszkodzona część powinna być uważnie sprawdzona pod kątem prawidłowości działania. Sprawdzić wyrównanie ruchomych części, możliwość ich swobodnego poruszania się, prawidłowość zamocowania i inne warunki, które mogą wpływać na działanie urządzenia. Uszkodzona osłona lub inna część powinna być odpowiednio naprawiona lub wymieniona w autoryzowanym punkcie serwisowym, chyba że w tej instrukcji obsługi podano inaczej. Wymianę niesprawnych przełączników należy zlecać autoryzowanemu punktowi serwisowemu. Nie używać urządzenia, którego przełącznik nie umożliwia włączenia lub wyłączenia.
- Ostrzeżenie! Używanie akcesoriów lub dodatków innych niż zalecane w tej instrukcji obsługi stwarza ryzyko obrażeń ciała.
- Urządzenie może być naprawiane tylko przez osobę o odpowiednich kwalifikacjach. To elektronarzędzie spełnia odpowiednie wymagania bezpieczeństwa. Naprawy mogą być dokonywane wyłącznie przez osoby o odpowiednich kwalifikacjach, przy użyciu oryginalnych części zamiennych. Inne postępowanie może spowodować znaczne ryzyko dla użytkownika.
7 ZASTOSOWANIE
7.1 Włączanie i wyłączanie (ryc. 2)
Podłączyć kabel zasilający do gniazda elektrycznego.
Włączanie: wcisnąć spust przełącznika ON/OFF (włącz/wyłącz) (1).
■ Wyłączanie: zwolnić spust przełącznika ON/OFF (włącz/wyłącz) (1).
7.2 Sposób użycia młotowiertarki wyburzeniowej
- Po umieszczeniu końcówki narzędzia na betonowej powierzchni, przełączyć na ON (włącz.).
- Wykorzystując masę urządzenia i silnie trzymając młotowiertarkę wyburzeniową obiemą rekami, można skutecznie kontrolować ruch odbicia.
- Kontynuować z umiarkowaną siłą: użycie nadmiernej siły zmniejszy wydajność.
PRZESTROGA Po długim używaniu obudowa cylindra staje się gorąca. Należy zatem zachować ostrożność, by nie poparzyć dłoni.
OSTRZEŻENIE Nie wywierać dużego nacisku na urządzenie. Mechanizm udarowy jest aktywowany przez wywarcie lekkiego nacisku na narzędzie, kiedy dłuto styka się z elementem obrabianym.
8 WYMIANA NARZĘDZI
Należy odłączyć urządzenie od zasilania i używać wyłącznie wrzecienników kompatybilnych z narzędziem.
8.1 Zakładanie dłuta
UWAGA: Pamiętać o WYŁĄCZENIU i odłączeniu wtyczki od gniazdka, aby uniknąć poważnego problemu.
POWERPLUS POWP3060 PL
8.1.1 Zakładanie narzędzia (ryc. 3)
- Wyczyścić narzędzie przed zamocowaniem i nałożyć cienką warstwę smaru na trzon narzędzia.
Wyciągnąć śrubę blokującą (4) jak najdalej, przekręcić ją o 180° i zwolnić.
Wprowadzić narzędzie do uchwytu narzędzia (5) i wcisnąć je do oporu. - Ponownie wyciągnąć śrubę blokującą (4), przekręcić ją o 180° w przeciwnym kierunku i zwolnić.
- Sprawdzić zablokowanie przez pociągnięcie za narzędzie.
8.2 Demontaż
Postępować w kolejności odwrotnej do montażu.
OSTRZEŻENIE Narzędzia mogą być gorące po użyciu. Nie dotykać końcówki narzędzia ręką! Zawsze używać rękawic ochronnych do usuwania narzędzia.
8.3 Uchwyt dodatkowy (ryc. 4)
Ze względów bezpieczeństwa należy używać młota wyburzeniowego tylko z uchwytem dodatkowym.
- Uchwyt dodatkowy (1) umożliwia uzyskanie lepszej stabilności w trakcie używania mjota wyburzeniowego.
- Uchwyt dodatkowy może być przekręcony w dowolne żądane położenie. W tym celu należy odblokować gałkę blokującą (7) uchwytu dodatkowego. Następnie przekręcić uchwyt w najbardziej wygodne położenie robocze i ponownie dokręcić gałkę blokującą (7).
Ważne. Aby uniknąć niebezpieczeństwa, urządzenie musi być trzymany wyłącznie przy użyciu dwóch uchwytów (2-3). W przeciwnym razie można doznać porażenia elektrycznego w przypadku przecięcia przewodów.
9 SMAROWANIE - POZIOM OLEJU
Sprawdzić poziom oleju przed użyciem urządzenia.
- Położyć urządzenie na podłodze z uchwytem narzędzia (5) skierowanym w dół.
- Poziom oleju musi być co najmniej o 3 mm nad spodem wziernika (6).
Olej powinien być wymieniany po około 40-50 godzinach użytkowania.
Zalecany olej: 25 ml SAE 15W/40 lub inny o tej samej jakości.
9.1 Wymiana oleju (ryc. 5)
- Wyłączyć urządzenie i odłączyć wtyczkę od gniazda elektrycznego.
- Odkręcić 4 śruby wziernika (6) śrubokrętem i spuścić olej.
- Aby zapobiec niekontrolowanemu wyciekowi oleju, przytrzymać niewielką metalową rynnę pod otworem i zbierać olej do naczynia, aż do całkowitego opróżnienia urządzenia.
Ważne: Olej odpadowy musi być usunięty do odpowiedniego punktu gromadzenia oleju odpadowego.
- Dolewać nowego oleju (ok. 25 ml) przez otwór wlewu oleju aż do żądanego poziomu. Ponownie dokręcić śrubę sześciokątną.
- Ponownie sprawdzić poziom oleju po krótkiej pracy urządzenia.
10 KONSERWACJA
Należy codziennie sprawdzać, czy wszystkie śruby i nakrętki są dokręcone. To narzędzie nie wymaga żadnej specjalnej konserwacji za wyjątkiem procedur opisanych w niniejszej instrukcji obsługi. Naprawa podzespołów wewnętrznych narzędzia musi być wykonywana przez specjalistów. Części plastikowe należy czyścić zwilżoną miękką szmatką z dodatkiem niewielkiej ilości łagodnego mydła. Nie wolno zanurzać narzędzia w płynach, ani używać do jego czyszczenia detergentów, alkoholu, benzyny lakierniczej itp. Gruntowne czyszczenie należy zalecać działowi obsługi posprzedażnej.
OSTRZEŻENIE! Przed każdą konserwacją i czyszczeniem należy odłączyć wtyczkę od źródła zasilania elektrycznego. Do czyszczenia części elektrycznych nie wolno używać wody ani innych płynów.
11 DANE TECHNICZNE
| Napięcie znamionowe -częstotliwość znamionowa | 230-240 V~ 50 Hz |
| Moc znamionowa | 1700 W |
| Klasa ochrony | Klasa II |
| Długość przewodu zasilającego | 4 m |
| Typ uchwytu | SDS Hex |
| Częstość udarów | 2000 uderzeń/min |
12 HALAS
Wartość emisji hałasu, mierzonej zgodnie z odpowiednią normą. (K=3)
| Poziom ciśnienia akustycznego LpA | 99 dB(A) |
| Poziom mocy akustycznej LwA | 105 dB(A) |
UWAGA! Stosować ochronniki słuchu, jeśli ciśnienie akustyczne przekracza 85 dB(A).
aw (drgania):
19,2 m/s²
K = 2,5 ~m / s^2
13 DZIAŁ SERWISU
- Uszkodzone włączniki muszą być wymieniane przez nasz dział obsługi posprzedażnej.
- W przypadku uszkodzenia kabla lub wtyczki sieciowej, należy je wymienić, stosując odpowiedni kabel dostępny w naszym dziale serwisu. Wymianę kabla może przeprowadzić tylko nasz dział serwisu (zob. ostatnią stronę) lub wykwalifikowana osoba (wykwalifikowany elektryk).
14 PRZECHOWYWANIE
■ Dokładnie oczyścić całe urządzenie i jego akcesoria.
- Przechowywać urządzenie w stabilnym i bezpiecznym położeniu w chłodnym, suchym i niedostępnym dla dzieci miejscu, nie narażając go na zbyt wysoką ani zbyt niską temperaturę.
- Chronić urządzenie przed bezpośrednim działaniem promieni słonecznych. W miarę możliwości urządzenie należy przechowywać w ciemności.
- Nie wolno go przechowywać w plastikowych workach, które mogłyby powodować powstawanie wilgoci.
POWERPLUS POWP3060 PL
15 GWARANCJA
- Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy: baterii, ładowarek, uszkodzonych części ulegających normalnemu zużyciu, takich jak łożyska, szczotki, przewody i wtyczki, ani takich akcesoriów jak wiertła, końcówki do wiertarek, brzeszczoty pił, itd.; nie obejmuje także uszkodzeń ani usterek spowodowanych przez niewłaściwe używanie produktu, wypadki lub modyfikacje; gwarancja nie obejmuje również kosztów transportu.
- Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.
- Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.
- Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.
■ Wiecej informacji można uzyskać, dzwoniac na numer: 00 32 3 292 92 90. - Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.
- Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciażeniem urządzenia.
- Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.
- Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.
- Urządzenie lub części, które zostaną wymienione w ramach gwarancji, stają się własnością Varo NV.
- Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek weglowych itp.).
■ Jako dowód zakupu należy zachować rachunek. - Czyste i niezdemontowane narzędzie należy zwrócić do sprzedawcy, w oryginalnym opakowaniu formowanym metodą wydmuchiwania (jeżeli produkt był w nie fabrycznie zapakowany), wraz z dowodem zakupu.
16 ŚRODOWISKO
Zgodnie z art. 13 ust 1. Ustawy z dnia 11 września 2015 roku o zużytym sprzęcie elektrycznym i elektronicznym zakazuje się umieszczania zużytego sprzętu łącznie z innymi odpadami. Elektroodpady nie mogą być wyrzucane do pojemników do selektywnej zbiórki odpadów komunalnych. Można je oddać w specjalnie wyznaczonych miejscach np. Punkt Selektywnej Zbiórki Odpadów Komunalnych lub/ bądź w punktach handlowych oferujących w sprzedaży sprzęt elektroniczny.
Należy postępować zgodnie z obowiązującymi w Polsce przepisami dotyczącymi selektywnej zbiórki urządzeń elektrycznych i elektronicznych. Prawidłowa gospodarka odpadami pomaga uniknąć potencjalnych skutków dla środowiska i zdrowia ludzi wynikających z obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.
POWERPLUS POWP3060 PL
17 DEKLARACJA ZGODNOŚCI
VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że
produkt: Młot wyburzeniowy 1700 W
znak towarowy: POWERplus
model: POWP3060
spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opierając się na stosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji.
Dyrektywy europejskie (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania):
2011/65/EU
2006/42/EC
2014/30/EU
2000/14/EC Annex VI LwA
Measured 103dB(A)
Guaranteed 105dB(A)
Notified Body TUV RHEINLAND - DE
Europejskie normy zharmonizowane (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania):
EN60745-1:2009
EN60745-2-6:2010
EN IEC 55014-1 : 2021
Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Niżej podpisany/a działa w imieniu Dyrektora Naczelnego firmy,
Specjalista ds. Regulacyjnych – Dyrektor ds. Zgodności z Przepisami
