DVM857 - Multimetr VELLEMAN - Bezpłatna instrukcja obsługi

Typ produktu	Multimetr cyfrowy
Marka	Velleman
Model	DVM857
Kategoria instalacji	CAT III 600 V
Stopień zanieczyszczenia	2
Wyświetlacz	LCD, 1999 zliczeń
Wybór zakresu	Ręczny
Napięcie stałe (zakresy)	200 mV do 600 V
Napięcie przemienne (zakresy)	2 V do 600 V
Prąd stały (zakresy)	200 µA do 10 A
Prąd przemienny (zakresy)	2 mA do 10 A
Rezystancja (zakresy)	200 Ω do 20 MΩ
Test diody	Tak
Test ciągłości	Tak, z sygnalizacją dźwiękową
Test tranzystora hFE	Tak (0-1000)
Funkcja Data Hold	Tak
Automatyczne wyłączanie	Tak
Podświetlenie	Nie
Wskaźnik niskiego napięcia baterii	Tak
Zasilanie	2 baterie 1,5 V AAA/R03
Bezpieczniki	F0,5 A / 600 V i F10 A / 600 V
Wymiary	155 x 74 x 40 mm
Waga (z bateriami)	155 g
Temperatura pracy	0 °C do 40 °C
Maksymalna wilgotność względna	80 % RH
Maksymalna wysokość	2000 m
Stopień ochrony IP	IP20
Gwarancja	24 miesiące (konsumencka)

Często zadawane pytania - DVM857 VELLEMAN

Jak wymienić baterię lub bezpiecznik w multimetrze DVM857?

Wyłącz urządzenie i odłącz przewody pomiarowe. Otwórz komorę baterii, odkręcając śrubę. Wymień baterię na dwie baterie AAA 1,5 V. W przypadku bezpiecznika używaj wyłącznie bezpieczników typu F0,5 A/600 V lub F10 A/600 V w zależności od obwodu. Starannie zamknij obudowę.

Jak zmierzyć napięcie stałe?

Ustaw pokrętło na V=. Podłącz czerwony przewód do gniazda VΩ+HFEmA, a czarny do COM. Podłącz sondy do źródła. Odczytaj wartość i polaryzację na wyświetlaczu. Nie przekraczaj 600 V.

Jak zmierzyć rezystancję?

Upewnij się, że obwód jest odłączony od napięcia, a kondensatory są rozładowane. Ustaw pokrętło na odpowiedni zakres Ω. Podłącz przewody: czerwony do VΩ+HFEmA, czarny do COM. Podłącz sondy do rezystora. Jeśli pojawi się OL, przełącz na wyższy zakres.

Co oznacza wyświetlenie 'OL'?

OL oznacza 'Over Load' (przeciążenie). Wskazuje, że mierzona wartość przekracza wybrany zakres. Przełącz na wyższy zakres lub sprawdź, czy obwód nie jest poza dopuszczalnymi granicami.

Jak używać funkcji Data Hold?

W trybie pomiaru naciśnij przycisk HOLD, aby zatrzymać wyświetlaną wartość. Pojawi się symbol H. Naciśnij ponownie, aby zwolnić funkcję.

Jaka jest kategoria przepięciowa tego multimetru?

DVM857 jest sklasyfikowany jako CAT III 600 V. Nadaje się do pomiarów na stałych obwodach jednofazowych lub wielofazowych, do 600 V względem ziemi.

Czy mogę mierzyć napięcia powyżej 600 V?

Nie, maksymalne dopuszczalne napięcie wynosi 600 V dla prądu stałego lub przemiennego skutecznego. Nie wolno przekraczać tej granicy, aby nie uszkodzić urządzenia ani nie spowodować porażenia prądem.

Jak przetestować diodę?

Ustaw pokrętło w pozycji diody (symbol diody). Podłącz czerwony przewód do VΩ+HFEmA, a czarny do COM. Podłącz czerwoną sondę do anody, a czarną do katody. Wyświetlacz pokaże przybliżone napięcie przewodzenia (około 0,6 mA prądu przewodzenia).

Co zrobić, jeśli urządzenie nie działa prawidłowo?

Najpierw sprawdź baterie: wymień je, jeśli pojawi się symbol niskiego napięcia. Jeśli problem nie ustąpi, bezpiecznik wewnętrzny może być uszkodzony. Zajrzyj do rozdziału Problemy i rozwiązania w instrukcji. Jeśli nic nie pomoże, skontaktuj się ze sprzedawcą.

Jak wyczyścić multimetr?

Odłącz wszystkie przewody i wyłącz urządzenie. Wyczyść obudowę wilgotną szmatką z łagodnym detergentem. Nigdy nie używaj rozpuszczalników ani środków ściernych. Unikaj dostania się wilgoci do wnętrza.

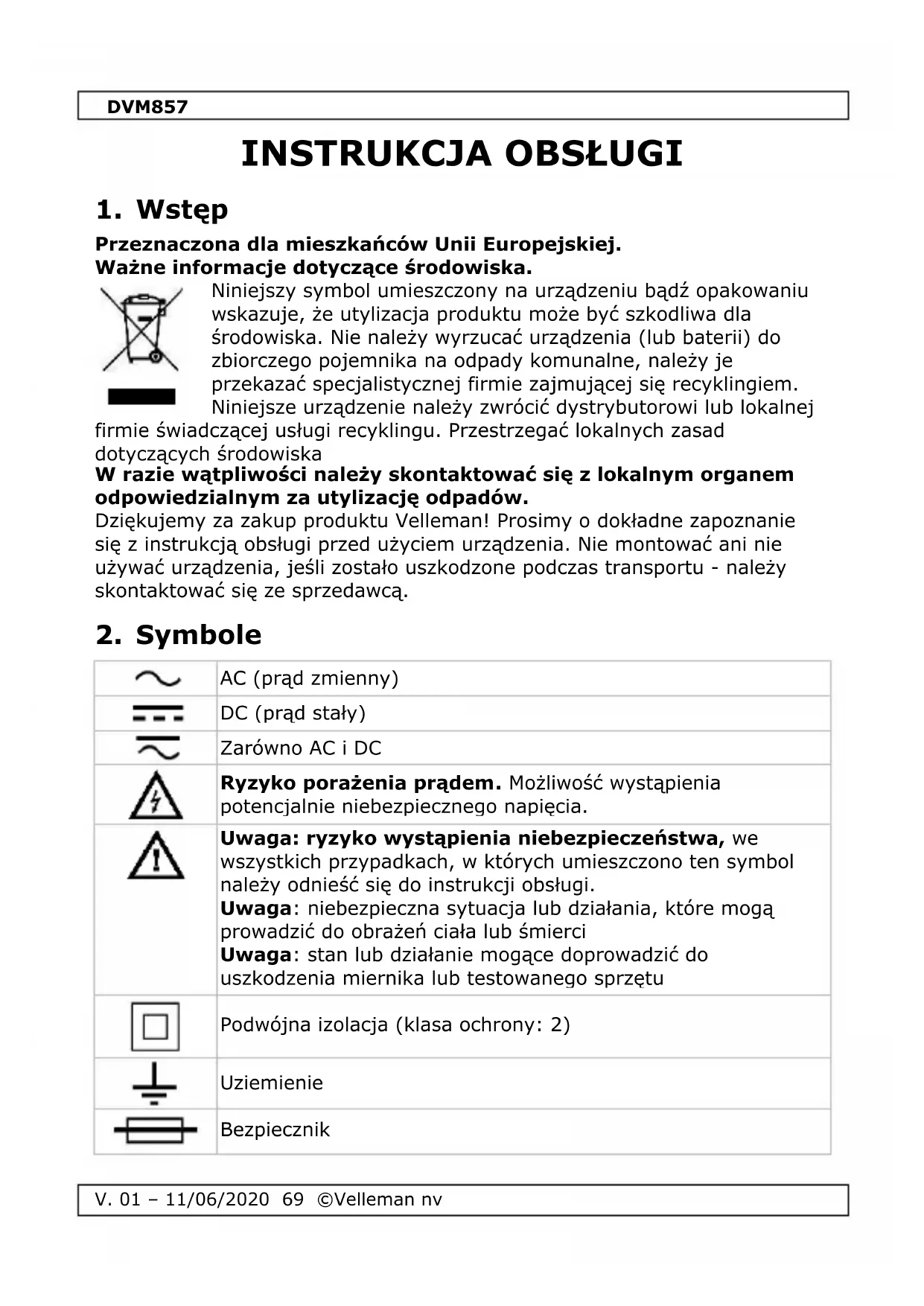

INSTRUKCJA OBSŁUGI DVM857 VELLEMAN

Przeznaczona dlaieszkańczyw Unii Europejskiej.

Wañne informacre dotyczęŚrodkowska.

Niniejszy symbol umieszczony na urzadzeniu będz opakowani wskazuje, ze utylizacja produktuMZszkodliwa dla srodowiska. Nie nalezy wyrzucaz urzadzenia (lub baterii) do zbiorczygo pojemnika na opdady komunalne, nalezy je przyzekaza zspecjalistycznej firmie zajmujacej sie recyklingiem. Niniejsze urzadzenia nalezy zworci dystrybutorowy lub lokalnej

firmie swiadczaczujuslugirecyklingu.Przestrzegaclokalnychzasad dotyczych srodowiska

W razie wątgliwość naleź skont⁺tawk⁻ć są z lokalnym organem odpowiedzialnym za utylizacja odpad⁻ów.

Dziekujemy za zakup produktu Velleman! Prosimy o dokladne zapoznanie sie z instrukcja obslugi przydciem urzadzenia. Nie montować aniNie uzywać urzadzenia, jestli zostano uszkodzone podczas transportu - naleź skontaktivość sie ze sprzemawca.

2. Symbole

~	AC (prȩd zmienny)
=	DC (prȩd stały)
~	Zarówno AC i DC
4	Rzyzyko porości prȩdem. Mnżliwość wyst.Apienia potencjalinie niebezpiecznego napięcia.
	Uwaga: ryzyko wystApienia niebezpieczeństwa, we wszymstkich przypadkach, w krórych umieszczono ten symbol naleź odniać sątuAACa lub działania, króre mogaqu prowadzić do obrażćna cieła lub smierci Uwaga: stan lub działanie mogość doprowadzić do uszkodzenia miernika lub testowanego sprzȩtu
	Podwojalna izolacja (klasa ochroy: 2)
	Uziemienie
	Bezpiecznik

DVM857

+	Kondensator
	Dioda
	Ciąłość

3. Informacja ogólne

Prosę zapoznać są informacjami w czȩsci Ustugi i gwarancja jakosci Velleman® na koncu niniejszej instrukcji.

	Ten symbol wskazuje: Naleź y zaporoznać są z instrukcja obstrugi Niezajomość instrukcji obstrugi są prowadzić do uszkodzenia miena, obrąȩ ciała lub smierci.
	Ten symbol wskazuje: Niebezpiecieznstwo Niebezpieczna sytuacja lub dziarania, króre mogość prowadzić do obrażć ciała lub smierci.
	Ten symbol wskazuje: Rzyzyk wystapienia niebezpiecieznstwa/powstania szkód Rzyzyk wystapienia niebezpiecznej sytuacje lub dziar)—mogacity prowadzić uszkodzenia miena, obrąȩ ciała lub smierci.
	Ten symbol wskazuje: Uwaga; sągne informacja Zignorowania niniejszych informacji są prowadzić do siebezpiecznych sytuacje.
	UWAGA: Aby unikonć poraźenia prȩdom elektrycznym, przyted otwarciem odubowy kaźdorazowo sązenia odłączyć przyzewody pomiarowej. Aby zapobiec zagrożeniu pozarowemu, uzywać wyłączne bezpieczników o parametrach okreslonych w niniejszej instrukcji. Uwaga: patrz ostrzeżenie na gnieździe baterii.
	Unikać zbyt niskich i wysokich temperatur, jak równieź duźych wahanę temperatury. W przyypadku przenoszenia urzadzenia z zimnégo do ciegliegoometowna, pozostawić je wymiarczone do momentu osiagnęcia temperatury pokojowej. Pomość to zapobiec kondensacje i będom pomiarowyym.
	Chronic urzadzenia przydwiedr wstrzasiAMI i uzytkowaniem niedzgodnym z przyznaczenia. Podczas ob.§gli urzadzenia unikać uzywania siły.

DVM857

	Urzadzenia do stosowania w uładach o stopniu zanieczyszczenia 2. Wymiarcznie do uzytku wewnatrz pomieszczego. Chronić urzemdenie przydajyczniem pomieszczeń. Ściekajycymi cieczami. Urzemdenie nie jest przyznaczone do zastosowanów przyemysłowych. Patrz §8 Stopién zanieczyszczenia.
	Chronić urzemdenie przydazmi i niedupoważnionymi uzytkownikami.
	Rzyzyko poradzenia prądek elektrycznych podczas pracy z urzemdenium. Podczas pomiaru parametrów obwodów znajdujaciousch są pod napięciem sąȩzy zachowania szczególny ostrożnosć.
	W urzemdeniu nie wystepuju czȩci, króre mogość serwisowej przy bez uzytkownikia. W sprawie serwisomania i/lub czȩci zamiennych sąȩzy zwrócić są do autoryzowanego sprezedawcy.
	Jest to przyrzad pomiarowy do instalacji kategorii KAT III. Patrz §7 Kategorie przypeęciowa/in instalacji.
	Naleźdy dokladnie przyȩćzytać niniejsze uzupełnienie oraz instrukcje. Prźed Rozpoczȩciem pracy z urzemdenium sąȩzy zapoznać są不同程度ny zego funkcjami.
	Wgowadzanie zmian w urzemdeniu jest zabronione ze wzglówne bezpiecieśćstwa. Uszkodzenia spowodOWane zmianami wgowadzonymi przy bez uzytkownikia są podlegaju gwarancji.
	Stosowania przydzenie wyłączne zgodnia z przyżnaczeniaim. Uzywanie urzemdenia w niedzolony spośob spowoduje uniewaNiedzenia gwarancji. Gwarancja nie obejmude uszkodźne spowodOWANY ich nowe zęszej instrukcji, a sprezedawca nie ponosi odpowiedzialność za winiekle uszkodzenia lub problemy.

4. Konserwacja

W urzadzeniu nie wystepuja czosci, ktore moga byc serwisowane przyzkownika.

W sprawie serwisowania i/lub częsci zamiennych naleź zworćci są do autoryzowanego spreżawcy.

Przed podęciem jakichkolwiek prac konserwacyjnych naleź y odączyć przyzwedy pomiarowe od gniaźd.

Instrukcje dotyczne wymiany baterii lub bezpiecznika znajduja sie w §11

Wymiana baterii i bezpieczników.

Do czyszczenia miernika nie stosowac materiałow sciernych ani Rozpuszczalników. Uzywać wilgotnej szmatki ilagodnego detergentu.

5. Podczas uzytkowania

Rzyko porażenia prȩdom elektrycznym podcjas przy z urzadzeniem. Podcjas pomiaru parametrów obwodów znajdujćych są pod napięciemNSE zachować szczególna ostrożnosć.

• Jesli urzadzenie jest stosowane w sposob nieduwzględniony przyez produkta, ochrona, krānapewnia urzadzenie,MZe byc oslabiona.
• Ze względów bezpieczeniastwa nigdy nie przyekraczać wartość granicznych. Wartość graniczne wyszczególnio oddzielnie w specyfikacjach dla kazdego zakresu pomiarowej.
• Nie dotykać nieduzywanych zacisków, sąželi miernik jest podłoczony do testowanego obwodu.
• Nie naleź uzywać miernika do instalacji KAT. III w celu mierzenia napiéć mogących przyekraczać margines bezpieczędstwa 600 V powyȩj uziemienia.
• Jeźeli rąd mierzonej wielkość jest niedznany przyded pomiarem, ustawić przy.§ćznik wyboru zakresu w pozycji maksymalnej.
• Przed zmiana pozycji przyȩćznika wyboru zakresu w celu zmiany funkcjini aleź y odźćzyć przyzewody pomiarowe od testowanego obwodu.
• Podczas wykonywania pomiarów na odbiornikach TV lub obwodach rozdzielczych naleź y pamiętac, ze wysokie napiȩcia impulsowej wystepujuce w punktach pomiarowych moga spowodowej uszkodzenia miernika.
• Zachować ostrożnosć przy pomiarach napięcia wyźSZego niz 60 Vdc lub 30 Vac rms. Podczas pomiaru palce musza znajdować są poza krawędziami ochronnymi sondy pomiarowej.
• Nie dokonywać pomiarów rezystancji, parametrów diod ani ciągłeci w obwodach pod napieciem. Upewnić są, ze wszystkie kondensatory w obwodzie zostały roźadowane.

6. Informacja ogólne

Patrz rysunki na stronie 2 niniejszej instrukcji:

1. Wyswietlacz
2. Przycisk HOLD
3. brzeczyk
4. Pokretto
5. Gniazdo "VΩ+ hFEmA" Umieść czerwony (dodatni) przywoć pomiarowy w tym zączu, aby zmierzyc napiecie, prad, rezystancje, diody, ciągólność i czestotliwość.

DVM857

1. Gniazdo "COM"

Umieśćczarny (ujemny) przywośd pomiarowy.

1. Gniazdo "10A"

Umiescić czerwony przyzwód pomiarowy w tym zączu, abyzmierzyć prad maks. 10 A.

7. Kategorie przypieciowa/installacje

Multimetry cyfrowe są kategoryzowane według ryzyka wystepowania oraz poziomu przypepiecia przyzejsciowycho, któreMZE moze povajci się podczas pomiaru. Stany przypejsciowe to krótkotrwale przypeptywy energii elektrycznej wywoływnew ukwadzie, np. na skutek uderzenia pioruna w linie wysokiego napiecia.

Zgodnie z norma EN 61010-1 obowiazuju nastepujuce kategoriè:

KAT I	Mierniki kategorii I są przyznaczone do pomiaru parametrów chronionych obwodów elektronicznych bez bezposćredniego podłączenia do sieci, np. obwody urȩdzeń elektronicznych, sygnaty sterujuce itp.
KAT. II	Mierniki kategorii II są przyznaczone do pomiaru ukuładów kategorii I oraz urȩdzeńaddresses, podłączonych do sieci za pomoczą wtyczki, jak równieź obwodów do uzytku domowego, o ile dany obwód znajduje są w odlegloiść co najmnej 10 m od ukuładu kategorii III lub 20 m od ukuładu kategorii IV. Np. spreźgosc yospodarstwa domowego, urȩdzenia przeność itp.
KAT. III	Mierniki kategorii III są przyznaczone do pomiaru ukuładów kategorii I i II oraz urȩdzeńaddresses, podłączonych odno- lub wielofazowych, znajdujeczych są w odlegloiść co najmnej 10 m od ukuładu kategorii IV, oraz pomiaru parametrów spreȩtu Rozdzielczygo (skrzynki bezpiecznikowe, obwody oświetleniowe, piecyki elektryczne).
KAT. IV	Mierniki kategorii IV są przyznaczone do pomiaru ukuładów kategorii I, II i III oraz glównych zródeł zasilania. Naleź pAMIętać, są do pomiaru parametrów spreȩtu z przywodami zasilajycymi instalowanymi na zewnatrz (instalacja nadziemna lub podziemna) naleź uzywać mierników kategorii IV.

Uwaga:

Niniejsze urzadzenie zaprojektowano zgodnie z norma EN 61010-1, kategoria instalacyjna III (KAT. III) 600 V. Oznacza to, ze obowiazujua pewne ograniczenia w zakresie stosowania urzadzenia, zwiazane z napieciem i wzrostami napiecia, ktore moga wystapić w stosowanych uładach. Patrz powyszza tabela.

Niniejsze urzadzenie jest przyznaczone do pomiarów wyłączenia w instalacjach KAT. III zasilanych napiȩciem do 600 V.

8. Stopien zanieczyszczenia

Norma IEC 61010-1 okresla rożne stopnie zanieczyszczenia uładów, w przypadku których naleź stosowej odpopowiednie zabezmieczenia w celu zapewnienia bezpieczędstwa. Silniej zanieczyszczone ułady wymagajność zabezmiecznej, natomiast rodzaje stosowanych zabezmiecznej zaleź glównie od wąsciwość materiały izolacyjniych oraz obudowy. Stopié nianieszczzenia okreslony dla DVM wskazuje, w jakich uładach urzadzenia sąbć zostowane.

Stopień zanieczyszczenia 1	Brak zanieczyszczenia lub wyłącznie zanieczyszczeniaSuche bez wȩciwość przywodźycych. Zanieczyszczenia nie wyworajźadnego wptywu. (wȩptuja wyłącznie w obudowej hermetycznych).
Stopień zanieczyszczenia 2	Wystepuja wyłącznie zanieczyszczenia bez wȩciwość przywodźycych. NiekIEDy sągne wȩspować czasowej przywodnictwo na skutek kondensacji (niniejsza kategoria obejmuhe pomieszczenia mieszkalne i biurowe).
Stopień zanieczyszczenia 3	Wystepuja zanieczyszczenia o wȩciwośćciach przywodźycych lub zanieczyszczeniaSuche bez wȩciwość przywodźycych, króre na skutek kondensacji mogą stać są przywodźcie. (środkowska przyemysłowie i sągne kontakt z powietrzem zewétrzynm, ale chronione przydzielaniem opadów atmosferycznych).
Stopień zanieczyszczenia 4	Zanieczyszczenia powoduje state przywodzenia prȩdu – pyȩ przywodźcie, deszcze lub snieg (odkryte Środkowska zewétrzne, środkowska o wysokim poziomie wilgotnosci lub dużych stateckiach drobnych czstatek).

Uwaga: Niniejsze urzadzenie zaprojektowano zgodnie z norma EN 61010-1 dla stopnia zanieczyszczenia 2. Oznacza to, ze obowiazuja pewne ograniczenia w zakresie stosowania urzadzenia zwiazane z zanieczyszczeniem, ktore besoin wystapić w stosowanych uładach. Patrz powyźsa tabela.

Niniejsze urzadzenie jest przyznaczone do pomiarowy wyłącznie w ukaladach o stopniu zanieczyszczenia 2.

9. Specyfikacja

Urzadzenie nie jest skalibrowane fabrycznie!

Przejisy dotyczneŚrodkowska przyc:

Przyrzad tenMZebyc stosowany wyacznie do pomiarow w srodowiskach kategorii I, II i III (patrz 7

DVM857

PrzyrzadMZebyc stosowany wyacznie w srodowiskach o stopniu zanieczyszczenia 2 (patrz 8

Idealne warunki robocze:

temperatura: od 0^ do 40^ (od 32^ do 104^

wilgotnosc względna: maks. 80% RH

wysokość n.p.m.: maks. 2000 m (6560 st)

napiècie 600 V

zabezpieczenie bezpiecznikiem

F0,5 A, 600 VAC, 500 VDC, 5,2 x 21 mm

F10 A, 600 VAC, 500 VDC, 5,2 x 21 mm

zasilanie. 2x1,5V AAA/R03 (w zestawie)

wyświetlacz ekran LCD, wartość do 1999

tryb przyȩczania zakresów ..... recurzny

bręczyk ciagłość tak

testowanie diod . tak

wskaznik niskiego poziomu baterii. tak

Zapamietywanie danych. tak

podswietlenie.

automatyczewyluczanie tak

wymiary. 155 x 74 x 40 mm

waga (z bateria) 155 g

warunki przechowymania

temperatura od -20°C do 60°C

wilgotnosc < 90 % RH

sonda pomiarowa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . KAT. III 600 V, 10 A; L = 90 cm

Klasa IP . IP20

9.1 NAPIECIE DC

Nie dokonywać pomiaru obwodów, które mogą znajdować sie pod napieciem >600 VDC lub >600 VAC

zakres

200mV

2V

20V

200V

600 V

rozdzielczość

0,1mV

1 mV

10 mV

100mV

1V

dokladnosć

$$ \pm (1,0 \% +2) $$

$$ \pm (1,2\% +2) $$

Zabepieczenie przyȩzuminiumo: 600 V DC lub AC rms

Impedancja: 10 MΩ

9.2 NAPIECIE AC

A	Nie dokonywać pomiaru obwodów, które mogość znajdowej są pod napiȩciem > 600 VDC lub > 600 VAC
zakres	rozdzielczyść	doklidnosć
2 V	1 mV	± (1,2 % + 3)
20 V	GNIAZDO "V
200 V	GNIAZDO "V
600 V	1 V	± (1,5 % + 3)

Pomiar wartosci sredniaj - odczyt skalibrowany na wartosci skuteczna rms fali sinusoidalnej

Zakres czestotliwość: 40-500 Hz

Zabepieczenia przyȩzędniowej: 600 V DC lub AC rms

Impedancja: 10 MΩ

9.3 PRAD STALY DC

A	Nie dokonywać pomiaru obwodów, które mogość znajdowej są pod napiȩciem > 600 VDC lub > 600 VAC
zakres	rozdzielczyść	doklidnosć
200 μA	0,1 μA	± (1,2 % + 2)
2 mA	1 μA
20 mA	10 μA
200 mA	100 μA	± (1,5 % + 2)
10 A	10 mA	± (2,0 % + 3)

Zabepieczenia przyȩzuminiumo: bezpiecznik F0,5 A/600 V, bezpiecznik F10 A/600 V

Uwaga: 10A≤ 10 sek.

9.4 PRAD ZMIENNY AC

A	Nie dokonywać pomiaru obwodów, które mogość znajdowej są pod napiȩciem > 600 VDC lub > 600 VAC
zakres	rozdwielczyść	doklidnosć
2 mA	1 μA	± (1,5 % + 3)
20 mA	10 μA
200 mA	100 μA	± (2,0 % + 3)
10 A	10 mA	± (2,5 % + 5)

DVM857

Pomiar wartosci sredniaj - odczyt skalibrowany na wartosci skuteczna rms fali sinusoidalnej

Zakres czestotliwość: 40-500 Hz

Zabepieczenia przyȩzędniowe: 600 V DC lub AC rms

Uwaga: 10A≤ 10 sek.

9.5 REZYSTANCJA

A	Nie dokonywać pomiarów rezystancji w obwodach znajdujnych są pod napiȩciem
zakres	rozdzielczność	doklidność
200 Ω	0,1 Ω	± (1,0 % + 3)
2 kΩ	1 Ω	± (1,0 % + 2)
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ
20 MΩ	10 kΩ	± (1,5 % + 3)

Zabepieczenia przyȩzędniowej: 600 V DC lub AC rms

9.6 PARAMETRY DIOD I CIAGLOŚC OBWODU

zakres	opis	warunki testowe
	wyświetlacz wskazuje przyblżone napiȩcie przywodzenia diody	prȩd DC w kierunku przywodzenia ± 0,6 μA napiȩcie wsteczne DC ± 1,8 V
	wbudowy brȩczyku wącza są przy rezystancji < ± 50 Ω	napiȩcie obwodu otwartego ± 1,8 V

Zabepieczenia przyȩzędniowej: 600 V DC lub AC rms

9.7 TRANZYSTOR hFE

Zakres testowy: 0-1000

Ib. = 10 A Vce = ± 3,0V

10. Obsługa

10.1 POMIAR NAPIECIA DC

!	Nie dokonywać pomiaru obwodów, które mogość znajdować są pod napiȩciem > 600 VDC lub > 600 VAC
	Zachować szczególny ostrożnosć podczas pomiarowy napiȩcia o wartośćch przyzekraczajacych 60 VDC lub 30 VAC rms. Podczas pomiaru palce naleź y umieść poza krawędziami ochronnymi sund pomiarowych!

1. UstawicPokretto na zadanej pozycji ^v = ^
2. Podźaczyc czerwony przyzwód pomiarowy do gniazda "VΩ→hFEmA", a czarny do gniazda "COM".
3. Podlączyć przyzewody pomiarowej do testowanego obwodu.
4. Odczytać z ekranu LCD wartosci napięcia oraz biegunowych czerwonego przyzewodu pomiarowej.

Uwagi

• Jeźeli zakres nie jest znany, ustawić wysocki i stopniowo zmiejejszać.
• Przekroczenia zakresu wskazuje symbol OL lub -OL. Ustawic wyźysz zakres.
• Maksymalny prad wejsciowywynosi 600V rms.

10.2 POMIAR NAPIECIA AC

	Nie dokonywać pomiaru obwodów, które mogość znajdować są pod napiȩciem \( > {600}\mathrm{{VDC}} \) lub \( > {600}\mathrm{{VAC}} \)
	Zachować szczególny ostrożnosć podczas pomiarów napiȩcia o wartośćch przybekraczajacych 60 VDC lub 30 VAC rms. Podczas pomiaru palce naleź y umieść poza krawędziami ochronnymi sund pomiarowych!

1. UstawicPokretto na zadanej pozycji
2. Podźycyczyc zerwony przyzwód pomiarowy do gniażda VΩ→hFEmA", a czarny do gniażda "COM".
3. Podlączyć przyzewody pomiarowej do testowanego obwodu.
4. Odczytać z ekranu LCD wartosci napięcia oraz biegunowych czerwonego przyzewodu pomiarowej.

Uwagi

• Patrz pomiar napiecia DC.

10.3 POMIAR PRADU DC

	Nie dokonywać pomiaru obwodów, które mogość znajdować są pod napiȩciem \( > {600}\mathrm{{VDC}} \) lub \( > {600}\mathrm{{VAC}} \)
	Zachować szczególny ostrożnosć podczas pomiarów napiȩcia o wartośćch przybekraczajacych 60 VDC lub 30 VAC rms. Podczas pomiaru palce naleź y umieść poza krawędziami ochronnymi sund pomiarowych!

1. Ustawic Pokretto na zadanej pozycji "A=".
2. Podźaczyc czerwony przyzwód pomiarowy do gniażda "VΩ→hFEmA" w celu pomiarów wartosci do 200 mA lub do gniażda "10A" w celu pomiarów w zakresie od 200 mA do 10 A. Podźaczyc czarny przyzwód pomiarowy do gniażda "COM".
3. Otworzyć obwód, w ktoplym ma byc mierzony prad i podłaczyc SZEREGOWO przyzwody pomiarowe.
4. Odczytać z ekranu LCD wartość prȩdu oraz biegunowychczerwonego przyzewodu pomiarowej.

Uwagi

• Jeżeli zakres nie jest znany, ustawić wysocki i stopniowo zmiejejszać.
• Przekroczenia zakresu wskazuje symbol OL lub -OL. Ustawic wyźysz zakres.
• Maksymalny prąd wejsciowywynosi 500mA lub 10 A wazolechnosci od uzytego gniażda. Bezpiecznik F0,5 A zabezpiecza obwody pomiarowe prądu, ktoré mierza wartosci do 200mA . Bezpiecznik F10 A zabezpiecza obwody pomiarowe prądu, ktoré mierza wartosci w zakresie od 200mA do 10 A. Maksymalny czas kazdego pomiaru w zakresie 10 Awynosi 15 sekund.

10.4 POMIAR PRADU AC

Δ	Nie dokonywać pomiaru obwodów, które mogość znajdować są pod napiȩciem > 600 VDC lub > 600 VAC
Δ	Zachować szczególny ostrożnosć podczas pomiarów napiȩcia o wartośćch przybekraczajnych 60 VDC lub 30 VAC rms. Podczas pomiaru palce naleź y umieść poza krawędziami ochronnymi sund pomiarowych!

1. UstawicPokretto na zadanej pozycji " A "
2. Podźaczyc czerwony przyzwód pomiarowy do gniażda "VΩ→hFEmA" w celu pomiarów wartosci do 200 mA lub do gniażda "10A" w celu pomiarów w zakresie od 200 mA do 10 A. Podźaczyc czarny przyzwód pomiarowy do gniażda "COM".

DVM857

1. Otworzyć obwód, w ktoplym ma byc mierzony prad i podłacZYC SZEREGOWO przyzwody pomiarowe.
2. Odczytać z ekranu LCD wartosci prȩdu oraz biegunowych czerwonego przyzewodu pomiarowej.

Uwagi

• Patrz pomiar prȩdu DC.

10.5 POMIAR REZYSTANCJI

Nie dokonywać pomiarów rezystancji w obwodach znajdujacych są pod napieciem. Upewnić są, ze wzysztkie kondensatory w obwodzie zostały Rozladowane.

1. Ustawic Pokretto na zaadanej pozycji
2. Podłaczyc czerwony przyzwód pomiarowy do gniazda "VΩ→hFEmA", a czarny do gniazda "COM".
3. Podłaczyć przyzewody pomiarowe do testowanego rezystora i odczytać wartosci z wyświetlacza LCD.

Uwagi

• Jeźeli mierzona wartość rezystancji przyzekracza maksymalny wartość wybranego zakresu, przyzekroczenia zakresu wskazuje symbol 1. Ustawic wyźyszzy zakres. W przyypadku rezystancji ± 1 MΩ i wyźsej, stabilizacja miernikaMZ moze potrwać kilka sekund. jest to typowe w przyypadku odczytłow wysokiej rezystancji.
• Gdy wejscie nie jest podłaczone, tj. obwód otwarty, dla stanu przyzekroczenia zakresu wyświetlany jest symbol OL lub -OL.

10.6 TEST DIOD I CIAGŁOSCI OBWODU

Nie dokonywać pomiarów parametrów diod ani ciąȩsci w obwodach znajdujacych sie pod napieciem. Upewnić sie,źewsystkie kondensatory w obwodzie zostały Rozladowane.

1. Ustawic przyȩcznik wyboru w zędanej pozycji „2000".
2. Podlączyc czerwony przyzwód pomiarowy do gniazda "VΩ→hFEmA", a czarny do gniazda "COM".
3. Podźczyc czerwony przyzewód pomiarowy do anody, a czarny do katody testowanej diody w celu przypegowadzenia pomiarów. Pojawi są przybliżony spadek napięcia w kierunku przyzewodzenia na diodzie. Podźczyc przyzewody pomiarowe do dwóch konćów testowanego obwodu w celu przypegowadzenia pomiaru ciągosci. Jeśli obwód jest Ciągły, wbudowy przyȩczyk wyemituju sygnat dzwiekowy.

10.7 TRANZYSTOR hFE

1. Ustawic przyȩcznik wyboru w zȩdanej pozycji "hFE".
2. Podźycyczyc zerwony przyzwód pomiarowy do gniażda "VΩ +hFEmA", a czarny do gniażda "COM".
3. Okreslic,czy dany tranzystor jest typu NPNczy PNP i zlokizowac przyzewody emitera, bazy i kolektora. Umiesci przyzewody w odpowiednich otworach testowego gniazda konwersji tranzystora i odczytac wyświetlacz LCD.

10.8 ZAPAMIETYWANIE DANYCH

Niezależnie od zakresu nacisnć HOLD, aby zablokować wartosć na wyświetlaczu. Na wyświetlaczu pojawi są symbol H. Nacisnć ponownie, aby wyjsć.

11. Wymiana baterii i bezpiecznika

Δ	UWAGA: Aby unikonąć porażenia prȩdom elektrycznym, przyted otwarciem obudowy kaźdorazowo sąȩzy odȩczyć przyzewody pomiarowe. Aby zapobiec zagrożeniu pojarowemu, uzywać wyłącznie bezpieczników o parametrach okreslonych w niniejszej instrukcji. Uwaga: patrz ostrzeȩzenia na gnieźdie baterii
Ø	W urȩdzeniu nie występuja czȩci, które mogość serwisowej przyez uzytkownika. W sprawie serwisOWANIA i/lub czȩci zamiennych sąȩzy zwrócić są do autoryzowanego sprezedawcy.
Δ	Prźed wymianą bateri i lub bezpieczników odȩczyć przyzewody pomiarowe i wyȩć z zacisków pomiarowych.

• Po wyświetleniu sie „ 正 ", naleź wymi nic baterie.
• Bezpieczniki rzadko wymagaja wymiany - przypealienie sie bezpiecznika niemal zawsze jestwynikiem będu ludzkiego.

Wymiana baterii:

• Wyłaczycki miernik.
• Odkrećić znajdujăcă siez tylu šrubes i ostrożnie otworzyć obudowe.
  Wyjac stara baterie i wlozyc nowa.
  Zamknac obudowe i dokrecic sruba.

Bateria: 2x AAA/R1,5, zwróci uwage na prawidłowă biegunowość

Bezpieczniki:

F0,5 A, 600 VAC, 500 VDC, 5,2 x 21 mm

F10 A, 600 VAC, 500 VDC, 5,2 × 21 ~mm

Przed uzyciem miernika upewnic sie, ze obudowa jest szczelnie zamknieta i umieść potkwyę ochronna na sąjscu.

12. Wykrywanie i usuwanie usterek

Ježeli urzadzenie podczas pomiaru działa nieprawidów, oznacza to usterkę wewétrzngo bezpiecznika.

Naleź pamiętac, ze niski poziom baterii sąrowic do nowyasciwych wyników pomiarów. Baterie daneź regularnie wymieniac.

(Wskazówka: obnizona jasnosć podswietenia/ekranu LCD oznacza niski poziom naładowania baterii.)

Naleź uzywać wyłącznie oryginalnych akcesoriów. Firma Velleman NV nie ponosi odpowiedzialnosci za uszkodzenia lub urazy wynikaję z (niewośćwo) korzystania z niniejszego urȩdzenia. Aby uzyskać wieść informaci dotycznych produktu oraz najnowsza wersje niniejszej instrukcji,NSEZY odwiedzić nasza strone internetowa www.VELLEMAN.eu. Informacja zawarte w niniejszej instrukcji obstruki moga ulec zmieanie bez wczecniajsego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Włascielem spraw autorskich do niniejszej instrukcjji jest firma Velleman nv. Wszelkie prawa są zastrzezone na calym swiecie.

Zadna częsć niniejszej instrukcji nie sąbz kopiowana, powielana, tllumaczona ani przyenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposob) bezwczesniejszejpisemnej zgody wascciela spraw autorskich.

MANUAL DO UTILIZADOR

1. Introdução

Velleman 們 uslugi igwarancja jakosci

Od czasu zalożenia w 1972, Velleman®zdobyl bogate doswiadczenie w dziedzinie swiatowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach. Wszystkie nasze produkty spelniaja surowe wymagania jakosciowe oraz wypelniaja normy i dyrektywy obłowiazujuce w krajach UE. W celu zapewnienia najwyzszej jakosci naszych produktów, przechodzone regularne oraz dodatkowo wyrywkowe badania kontroli jakosci, zarowyno naszego wewnetrzngo dzialu jakosci jak rawnieź wyspecializowanych firm zewnetrznych. Pomimo dołozenia wszelkich staran czasem moga povajć sie problemy techniczne, prosimy odwoć są do gwarancji (patrz warunki gwarancji).

Ogólne Warunki dotyczę gwarancji:

- Produkt nie podlega naprawie gwarancyjnej:

• Wszystkie produkty konsumenckie podlegaja 24-miesiecznej gwarancji na wady produktyjne i materialowe od daty zakupu.
• W przypadku, gdy usterka jest niemożliwa do usuniecia lub koszt usuniecia jest nadmiernie wysocki Velleman ®MZe zdecydownik o wymianie artykulu na nowy, wolny od wad lub zwroćic zapłacona kwote. Zwrot gotłowkiMZejejnek nastapić
  z uwzgldehnieniem ponizszych warunkow:
• zwrot 100% ceny zakupu w przyppadku, gdy wada wystapila wciagu pierwszego roku od daty zakupu i dostawy
• wymiaria wadliwogo artykuu na nowy, wolny od wad z odplatzność 50% ceny detalicznaj lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystapita w drugim roku od daty zakupu i dostawy.
• gdy wzystkie bezposrednie lub pośrednie szkody spowodOWane są dzialaniem czynników srodowiskowych lub losowych (np. przyez utlenianie, wstrzasy, upadki, kurz, brud,...), wilgotnosci;
• gwarant nie ponosi oppowiedzialnosci za szkody winikajacych z utraty danych;
• produkty konsumenckie, czeci zamienne lub akcesoria podatne na process starzenia,wynikajacego z normalnégo uzytkowania, np: baterie (ladowalne, nieladowalne, wbudowane lub wymienne), zarowyki, paski napedowe, gumowe elementy napedowe...(nieograniczona lista);
• usterkawynika zdzialania pozaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub kleski zwyiojowej, itp.;
• usterkawynika z zaniebedban eksploatacyjnych tj. umyslne badz nieumyslne zaniechanie czyszczenia, konserwacci, wymiany materialow ekspolatacyjnych, niedbalstwa lub z niewlasciwo go obchodzenia sie lub niedgodnego uzytkowania z instrukcja producenta;
• szkody wynikajace z nadmiernego uzytkowania gdy nie jest dokiego celu przyznaczony tj. dzialnosc komerycjna, zawodowa lub wspolne uzytkowanie przyez wiele osob - okres obwiazywnia gwarancji zestanie obniżony do 6 (sześć) miesiecy;
  -Szkodwynikajacezezlezabezpieczonejwyslikiproduktu;
• Wszelkie szkody spowodowane przy nieautoryzowanaprawe, modyfikacja, przerobke produktu przy czosoby trzechiejak rawnież bez pisemnej zgody firmy Velleman®.
• Uszkodzony produkt musi zostac dostarczony do sprezedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym

opakowaniu), wraz z wyposażem i jakim produkt zostal sprzedany. W przypadku wysylki toward u opakowaniu innym niz oryginalnym ryzyko uterki produktu oraz unto skutki przechodzna waściciela produktu. Wraz z niesprawnym produktem naleź dołaczyjasny i szczegółow opiskiego uterki, wady;

• Wskazówka: Aby zaoszcędzień na kosztach i czasie, prosze szczegółowo zapoznać sie z instrukcja obshalgi; przy przyczyna wady są okolicznosci techniczneczy teź wynikaja wymiącznych z niedznajomosci obshalgi produktu. W przypadku wysylki sprawnégo produktu do serwisu nabywca要去 zostac obcieżony kosztmi obshalgi oraz transportu.

• W przypadku napraw pogwarancyjnych lub odplatnych klien ponosi dodatkowo koszt wysyblki produktu do i z serwisu. wymienione wyzej warunki są bez uszczerbku dla wsystkich komercyjnych gwarancji.

Powyzsze postanowienia moga podlegac modyfikacje w zaleznosci od wyrobu (patrz art obslugi).

PT
