Tipo de produto	Multímetro digital
Marca	Velleman
Modelo	DVM857
Categoria de instalação	CAT III 600 V
Grau de poluição	2
Exibição	LCD, 1999 contagens
Seleção de faixa	Manual
Tensão contínua (faixas)	200 mV a 600 V
Tensão alternada (faixas)	2 V a 600 V
Corrente contínua (faixas)	200 µA a 10 A
Corrente alternada (faixas)	2 mA a 10 A
Resistência (faixas)	200 Ω a 20 MΩ
Teste de diodo	Sim
Teste de continuidade	Sim, com bip
Teste de transistor hFE	Sim (0-1000)
Função Data Hold	Sim
Desligamento automático	Sim
Retroiluminação	Não
Indicação de bateria fraca	Sim
Alimentação	2 pilhas 1,5 V AAA/R03
Fusíveis	F0,5 A / 600 V e F10 A / 600 V
Dimensões	155 x 74 x 40 mm
Peso (com pilhas)	155 g
Temperatura de operação	0 °C a 40 °C
Umidade relativa máx.	80 % RH
Altitude máx.	2000 m
Índice de proteção	IP20
Garantia	24 meses (consumidor geral)

Perguntas frequentes - DVM857 VELLEMAN

Como substituir a pilha ou o fusível do multímetro DVM857?

Desligue o aparelho e desconecte as pontas de prova. Abra o compartimento de pilhas afrouxando o parafuso. Substitua a pilha por duas pilhas AAA 1,5 V. Para o fusível, use apenas fusíveis do tipo F0,5 A/600 V ou F10 A/600 V conforme o circuito. Feche cuidadosamente o invólucro.

Como medir a tensão contínua?

Ajuste o seletor rotativo para V=. Conecte o cabo vermelho no terminal VΩ+HFEmA e o preto no COM. Conecte as pontas de prova à fonte. Leia o valor e a polaridade na tela. Não exceda 600 V.

Como medir a resistência?

Certifique-se de que o circuito está desenergizado e que os capacitores estão descarregados. Ajuste o seletor para a faixa Ω apropriada. Conecte os cabos: vermelho no VΩ+HFEmA, preto no COM. Conecte as pontas de prova ao resistor. Se aparecer OL, mude para uma faixa mais alta.

O que significa a exibição 'OL'?

OL significa 'Over Load' (sobrecarga). Isso indica que o valor medido excede a faixa selecionada. Mude para uma faixa mais alta ou verifique se o circuito não está fora dos limites.

Como usar a função Data Hold?

No modo de medição, pressione o botão HOLD para congelar o valor exibido. O símbolo H aparece. Pressione novamente para liberar a função.

Qual é a categoria de sobretensão deste multímetro?

O DVM857 é classificado como CAT III 600 V. É adequado para medições em circuitos fixos monofásicos ou polifásicos, até 600 V em relação à terra.

Posso medir tensões superiores a 600 V?

Não, a tensão máxima admissível é de 600 V em corrente contínua ou alternada eficaz. Nunca ultrapasse esse limite sob risco de danificar o aparelho ou causar choque elétrico.

Como testar um diodo?

Ajuste o seletor para a posição diodo (símbolo diodo). Conecte o cabo vermelho no VΩ+HFEmA e o preto no COM. Conecte a ponta vermelha ao ânodo e a preta ao cátodo. A tela exibe a tensão direta aproximada (cerca de 0,6 mA de corrente direta).

O que fazer se o aparelho não funcionar corretamente?

Verifique primeiro as pilhas: substitua-as se o símbolo de bateria fraca aparecer. Se o problema persistir, o fusível interno pode estar defeituoso. Consulte o capítulo Problemas e soluções do manual. Se nada funcionar, entre em contato com seu revendedor.

Como limpar o multímetro?

Desconecte todos os cabos e desligue o aparelho. Limpe o invólucro com um pano úmido e um detergente suave. Nunca use solventes ou produtos abrasivos. Evite que a umidade penetre no interior.

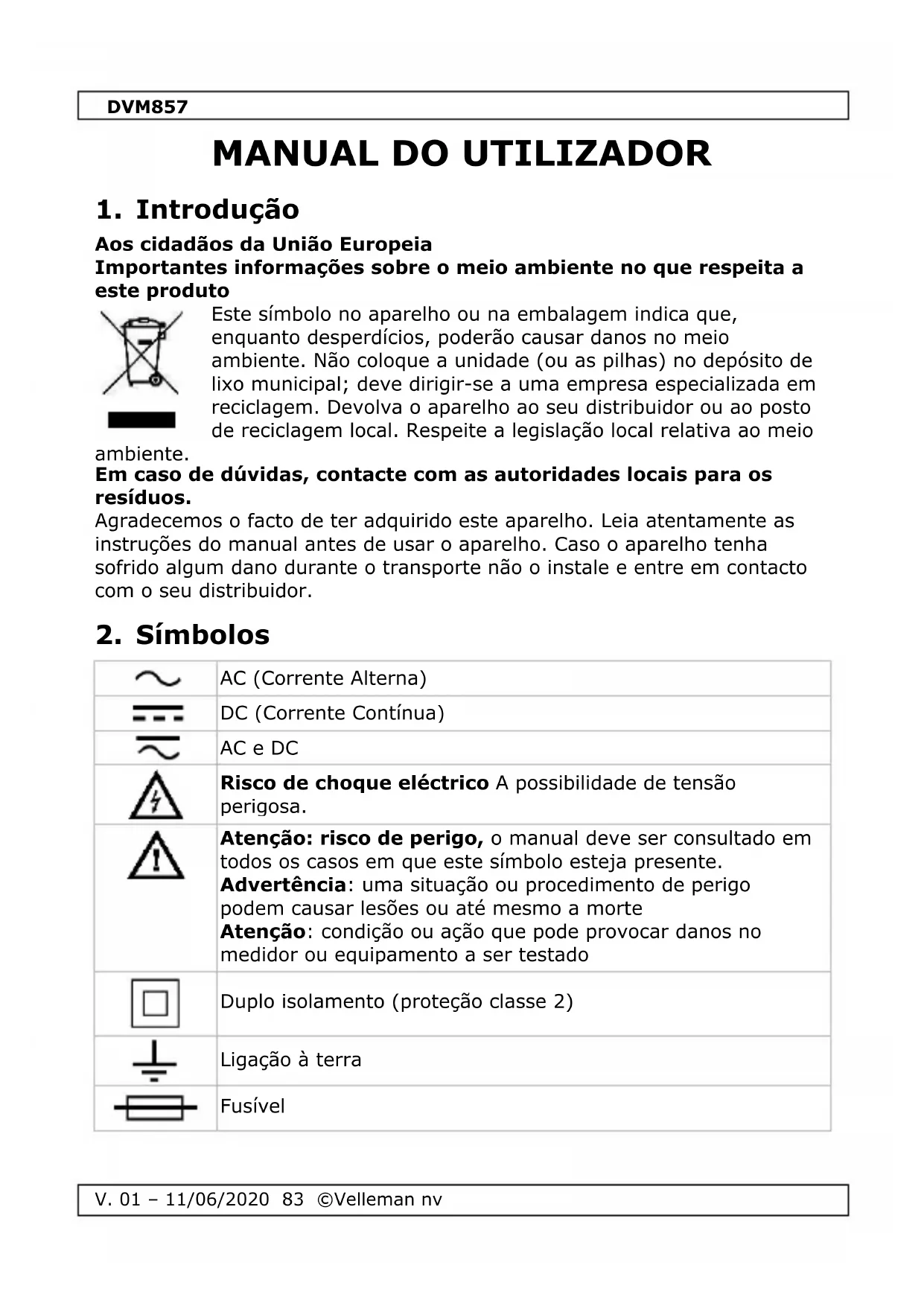

MANUAL DE UTILIZADOR DVM857 VELLEMAN

Aos céadas da União Europeia

Importantas informacoes sobre o meio ambiente no que respeita a este produits

Este símbolo no aparecido ou na embalagem indica que, quando despercções, poderão fazer danos no meio ambiente. Não colque a unidade (ou as pilhas) no deposito de lixo municipal; deve dirigir-se a uma Empresa especializada em reciclagem. Devolva o aparecido ao seu distribuidor ou ao posto de reciclagem local. Respeite a legisção local relativa ao meio

ambiente.

Em caso de duvidas, contacte com as autoridades locais para os resíduos.

Agradecem os faktio de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Casa o aparelho tenha sobrindo algo dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Simbolos

~	AC (Corrente Alterna)
= =	DC (Corrente Contúnia)
~	AC e DC
A	Risco deCHOque eletrico A possibídade de tensão perigosa.
A!	Atença: risco de perigo, o manual deve ser consultado em todos os casos em que este símbolo estája presente. Advertência: uma situação ou procedimento de perigo pode fazer lesões ou àsomea a morte Atença: condição ou ação que pode provocar danos no medidor ou equipamento a ser testado
	Duplo isolamento (proteção classe 2)
	Ligaçao à terra
	Fusível

DVM857

+	Condensador
+	Diodo
●	Continuidade

3. Normas gerais

Consulte a Garantia de Serviço e Qualidade Velleman® na parte final destemanual do Utilizador.

	Este símbolo indica: Ler as instruções Não ler as instruções ou o manual pode levar à ocurrencia de danos, lesões ou até mesmo à morte.
	Este símbolo indica: Perigo Uma situação ou procedimento de perigo pode causar lesões ou até mesmo a morte.
	Este símbolo indica: Risco de perigo/danos Risco de situação ou procedimento de perigo que pode causar danos, esões ou até mesmo a morte.
	Este símbolo indica: Atenção; informação importante Ignorar esta informação pode levar a uma situação de perigo.
	ADVERTÊNCIA: Para fazer descargas elétricas deslfigure sempre as pontas de teste antes de abrir o aparvelo. Para fazer risco de incêndio, use apenas fusíveis com as meças especialações das indicadas neste manual. Nota: leia a advertência no compartmento da pilha.
	Não exponha o aparvelo ao frio, calor e grandes variações de temperatura. Ao deslocar o aparvelo de um local frio para um local quente, deixe-o desligado até estar à temperatura ambiente. Isto evitará a formação de condensação e erros de medicação.
	Proteja o aparvelo de quidas e má'utilisation. Evite usar forca excessiva durante a utilização.
	Aparelho de nível de contaminação 2. Usar apenas em interiores. Proteger o aparvelo contra a chuva e humididade ou qualquer tipo de salpicos ou gotas. Não está indicado para uso industrial. Ver §8 Grau de contaminação.

DVM857

A	Mantenha o aparecido fora do alcance de crianças e pessoas não qualificadas.
4	Risco deCHOque eletrico durante oestruturação. Tenha muito cuidado ao medir circuitos sob tensão.
1	Outilizar não terá de fazer a manutençao das peças. Contacte um agente autorizzato para assistência e/ou peças de substituição.
Δ	Este é um instrumento de medicação de categoria de instalação CAT III. Consulte §7 Categoria Sobretensão/instrumentação.
	Leia este anexo e o manual atentamente. Familiarize-se com o acontecimiento do aparecido antes de o utilizear.
Δ	Por razões de segurança, está proibidas quaisquer Mudificações do aparecido desde que não autorizadas. Os danos causados por Mudificações não autorizadas do aparecido não está cobertos pela garantia.
	Utilize o aparecido apenas para as aplicações descritas nestemanual. Utilizar o aparecido de uma forma não autorizada dará origem à anulacaão da garantia. Danos causados pelo não cumprimento das normas de segurança referidas nestemanual anulam a garantia e o seu distribuidor não sera responsavel por quaisquer danos ou outros problemas daí resultantes.

4. Manutenção

Outilizador não tera de fazer a manutenção das peças.

Contacte um agente autorizzato para assistência e/ou peças de substituição.

Antes de proceder a quaisquer atividades de manutenção, deslgue os cabos de teste das tomadas.

Para instruções sobre como substituir pilhas ou fusíveis, consulte §11

Substituição de Pilhas e Fusíveis.

Não utilize abrasivos ou solvents no medidor. Para efeitos de limpeza use um pano humido e um detergente neutro.

5. Durante a Utilização

Risco deCHOque eletrico durante ofunaciono. Tenhamuito cuidado ao medir circuitos sob tensao.

DVM857

• Se o equipamento foragem de uma forma não especificada pelo fabricante, a protecao fornecida ao equipamento pode ficar comprometida.
• Nunca exceedas values maximum recomendados. O valor maximume indicao separadamente nas specifications para cada nivel de medicacao.
• Nunca toque nos terminais que não está a ser realizados quando o multimetro estiver ligado a um circuito que está a ser testado.
• Nunca use o medidor com instalacoes CAT III ao medir tensões que possam excesser a margem de segurarça de 600 V acima do solo.
• Coloque o seletor na posicao Tmaxa caso a intensidade da entrega a ser medida não sera previamente conhecida.
• Desligue asPontas de testedo circuito testadoanéde rodar o selector para escolher otheras funcoes.
  Ao fazer medicoes num aparelho de TV ou circuitos de corrente alterna, tenha sempre em conta que o mediator pode ficar danificado por impulsos de voltagem de grande amplitude nos pontos de teste.
• Seja extremamente cuidadoso ao medir tensões de mais de 60 VDC ou 30 VAC rms. Coloque sempre os dedos por detrás da barreira de proteção durantes as medicções.
• Não meça resistências, diodos ou continuidade em circuitos sob tensão. Certifique-se que foram descarregados todos os condensadores.

6. Descrição Geral

Ver as figuras da网页 2amento manual do'utilizar:

1. Visualização
2. Botão HOLD
3. sirene
4. Selector giratorio
5. "VΩ→hFEmA" tomada Introduza o cabo de teste vermelho (positivo);neste conector para medir voltagem, corrente, resistência, diodo, continuidade e transistores.
6. entrada "COM" Introduza o cabo de teste preto (negativo).
7. Entrada "10A" Introduza o cabo de teste vermelho;neste conector de forma a medir uma corrente maxima de 10 A.

7. Categorias de sobretensão/instalação

Os multímetros são classificados segundo o risco e a gravidade das sobretensões transítórias que podem ocorrer nas pontas de teste. Uma sobretensão transítória é um aumento curto da tensão induzido por umsystema, por ex., a quaida de um raio num poste de alta tensão.

DVM857

As categorias segundo o EN 61010-1 são:

CAT I	Um multímetro de categoria CAT I é indicado para medições em circuitos eletrónicos protegidos que não estejam ligados diretamente à tomada de corrente principal, por ex. circuitos eletrónicos, sinais de controlo...
CAT II	Um multímetro de categoria CAT II é indicado para medições num ambiente CAT I, apareiros monofásicos ligados à rede elétrica com um conector e circuitos num ambiente dométrico normal, na condição que o circuito estája a uma distência minima de 10 m de um ambiente CAT III ou 20 m de um ambiente CAT IV. Exemplo: alimentação de electrodométricos e ferramentas portáteis, etc.
CAT III	Um DMM de categoria CAT III não sou é indicado para medições num ambiente CAT I e CAT II, como también para a medicação de um aparelho mono- ou polifásico (fixo) a uma distência minima de 10 m de um ambiente CAT IV, e para a medicação em ou de uma caixa de distribuição (curto-circuitos, circuitos de iluminação,orno elétrico).
CAT IV	Um DMM de categoria CAT IV é indicado para medição num ambiente CAT I, CAT II e CAT III, e también para medação numa entrada de energia de nível primário. Qualquer mediação effectuada num aparelho,@cujos cabos estáo no exterior (tanto subterrâneo como supraterrâneo), necessita de um multímetro de categoria CAT IV.

Important:

Este dispositivo foi concebido de acordo com a categoria de instalacao EN 61010-1 CAT II 600 V. Isto implica restricções de uso referentes à tensão e os picos de tensão podem surgir em qualquer ambiente de medicação. Consulte aabela abaixo.

Este aparelho so está indicado para medicoes até 600 V na CAT III.

8. Grau de contaminação

A forma IEC 61010-1 esquece os不同类型icos de contaminação ambiental. Cada tipo necessita do seu propre nível de proteçao para garantir segurar. Um ambiente rugoso necessita de um nível de proteçao mais severo. O nível de proteçao adaptado a um determinado ambiente depende do isolamento e da qualidade da caixa. O grau de contaminação do DVM indica o tipo de ambiente em que o mesmo pode ser realizado.

Grau de contaminação 1

Ausência de contaminação ou contaminação seca e não conductora. A poluição não tem qualquer influência. (apenas se aplicá a compartmentos hermeticamente fechados)

DVM857

Grau decontaminação2	Apenas ocorrre poluição não condutora. Ocasionalmente, poderá ocorrre condutividade temporária causada pela condensação. (os ambientes dométrico e de escritório enquadram-se esta categoria)
Grau decontaminação3	Ocorrre poluição condutora, ou ocorrre a poluição seca e não condutora que se torna condutora devido à condensação que está prevista.(ambentes industriais e ambientes expostos ao ar exterior -mas não em contacto com a precipitação)
Grau decontaminação4	A poluição gera condutividade persistente provocada por poira condutora, chuva ou neve. (ambentes exteriores muito expostos e ambientes em que existam elevados níveis de humidade ou ocorram concentrações elevadas departículas)

Important: Este aparecido foi desenhado de acordo com a norma EN 61010-1, grau de contaminação 2. Isto implica restríções de uso no que respeita à contaminação que pode surgir num determinado ambiente. Consulte aabela abaixo.

Este aparecidosole estáindicado para medicoes num ambientecom um grau de contaminacao 2.

9. Especificações

Este aparelho não vem calibrado de origem!

Normas relativas ao ambiente de utilização:

Use this medidor apenas para medições em ambientes de categoria CAT I, CAT II e CAT III (ver §7)

Use este aparelho apenas em ambientes com grau 2 de contaminacao (ver §8).

As condições ideais de functimento incluem:

temperatura: 0^ C a 40^ C (32°F a 104°F)

humidade relativa: max. 80% RH

altitude: max. 2000 m (6560 pés)

voltagem 600 V

proteção do fusível

F0.5 A, 600 VAC, 500 VDC, 5.2 × 21 ~mm

F10 A, 600 VAC, 500 VDC, 5.2 × 21 ~mm

alimentacao. 2 pilhas 1.5 V AAA/R03 (incl.)

ecra LCD,contagem até 1999

modosdisponiveis manual

indicador sonoro de continuidade ............sim

testede diodos sim

retenção de dados . sim

retroiluminação . não

desativacao automatica. sim

dimensoes 155 x 74 x 40 mm

peso (com pilhas) 155 g

ambiente para armazenamento

Temperatura. -20 °C a 60 °C

Humidade. < 90% RH

sonda de teste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

graudeprotecaoIP IP20

9.1 TENSão CC

A	Não meça circuitos nos quais possam existir tensões > 600 VDC ou > 600 VAC
amplitude	resolução	precisão
200 mV	0.1 mV	± (1.0 % + 2)
2 V	1 mV
20 V	10 mV
200 V	100 mV
600 V	1 V	± (1.2 % + 2)

Protecção contra sobrecarga: 600 V DC ou AC rms

Impedância: 10 MΩ

9.2 TENSão CA

A	Não meça circuitos nos quais possam existir tensões > 600 VDC ou > 600 VAC
amplitude	resolução	precisão
2 V	1 mV	± (1.2 % + 3)
20 V	10 V
200 V	100 V
600 V	1 V	± (1.5 % + 3)

Detecção média, calibrado para rms da onda senoidal

Amplitude de frequência: 40-500 Hz

Proteção contra sobrecarga: 600 V DC ou AC rms

Impedância: 10 MΩ

9.3 CORRENTE DC

A	Não meça circuitos nos quais possam existir tensões > 600 VDC ou > 600 VAC
amplitude	resolução	precisão
200 μA	0,1 μA	± (1.2 % + 2)
2 mA	1 μA
20 mA	10 μA
200 mA	100 μA	± (1.5 % + 2)
10 A	10 mA	± (2.0 % + 3)

Protecção contra sobrecarga: fusível F0.5 A/600 V fuse, fusível F10 A/600 V Observação: 10 A ≤ 10 seg

9.4 CORRENTE CA

A	Não meça circuitos nos quais possam existir tensões > 600 VDC ou > 600 VAC
amplitude	resolução	precisão
2 mA	1 μA	± (1.5 % + 3)
20 mA	10 μA
200 mA	100 μA	± (2.0 % + 3)
10 A	10 mA	± (2.5 % + 5)

Detecção média, calibrado para rms da onda senoidal

Amplitude de frequência: 40-500 Hz

Protecção contra sobrecarga: 600 V DC ou AC rms

Observação: 10A≤ 10 seg

9.5 RESISTÊNCIA

Δ	Não faça medicoes de resistência em circuitos ativos
amplitude	resolução	precisão
200 Ω	0.1 Ω	± (1.0 % + 3)
2 kΩ	1 Ω	± (1.0 % + 2)
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ
20 MΩ	10 kΩ	± (1.5 % + 3)

Protecção contra sobrecarga: 600 V DC ou AC rms

9.6 DIODO E CONTINUIDADE

Δ	Não faça medicoes de diodos ou de continuidade em circuitos ativos
amplitude	descrizão	condições de teste
+	épresentada atensão direta aproximada do diodo	corrente contínua CC ± 0,6mA tensão DC invertida ± 1.8 V
●	aviso sonoro em caso de resistência < 50 Ω	tensão do circuito aberto ± 1.8 V

Protecção contra sobrecarga: 600 V DC ou AC rms

9.7 TRANSISTOR hFE

Faixa de teste: 0-1000

lb. = 10 A, Vce = ± 3.0 ~V

10. Utilização

10.1 MEDICAO DE TENSAO DC

A	Não meça circuitos nos quais possam existir tensões > 600 VDC ou > 600 VAC
A	Tenha a maior atençao ao medir tensões superiores a 60 VDC ou 30 VAC rms. Coloque sempre os dedos por detrás da proteção das pontas de teste ao fazer quaisquer medicções.

1. Coloque o interruptor rotativo na posicao "v..." desejada.
2. Ligue o cabo de teste vermelho na entrada "VΩ+HFEmA" e o cabo preto na entrada "COM".
3. Ligue os cabos de teste à fonte que pretende medir.
4. Leia o valor da tensao e a polaridade do cabo vermelho no visor LCD.

Notas

• Se o intervalo não for conhecido de antemão, ajuste o seletor para uma opção mais alta e(before o tempo é muito inferior do tempo.
• Uma medicação acima do intervalo é indicada por OL ou -OL. SeLECTIONA uma opção mais elevada.
• A corrente de entrada maxima é de 600 V rms.

10.2 MEDICAO DE TENSAO AC

A	Não meça circuitos nos quais possam existir tensões > 600 VDC ou > 600 VAC
A	Tenha a maior atençao ao medir tensões superiores a 60 VDC ou 30 VAC rms. Coloque sempre os dedos por detrás da proteção das pontas de teste ao fazer quando medicoes.

1. Colque o interruptor rotativo na posicao "V~" desejada.
2. Ligue o cabo de teste vermelho na entrada "VΩ→hFEmA" e o cabo preto na entrada "COM".
3. Ligue os cabos de teste à fonte que pretende medir.
4. Leia o valor da tensao e a polaridade do cabo vermelho no visor LCD.

Notas

• Consulte Medico de Tensao CC.

10.3 MEDICAO DE CORREnte DC

A	Não meça circuitos nos quais possam existir tensões > 600 VDC ou > 600 VAC
B	Tenha a maior atençao ao medir tensões superiores a 60 VDC ou 30 VAC rms. Coloque sempre os dedos por detrás da proteção das pontas de teste ao fazer quando medicoes.

1. Colque o interruptor rotativo na posicao "A=desejada.
2. Ligue o cabo de teste vermelho na entrada "VΩ+HFEmA" para medicções até 200 mA ou na entrada "10A" para medicções de 200 mA a 10 A. Ligue o cabo preto na entrada "COM".
3. Abra o circuito no qual a corrente deverá ser medida e ligue os cabos de teste ao circuito IN SERIES.
4. Leia o valor da corrente e a polaridade do cabo vermelho no visor LCD.

Notas

• Se o intervalo não for conhecido de antemão, ajuste o seletor para uma opção mais alta e(before o tempo é diminuindo gradualmente.
• Uma medicação acima do intervalo é indicada por OL ou -OL. SeLECTIONA uma opção mais elevada.
• A corremente maior de entrada é de 500 mA ou 10 A, dependendo do connector que está a ser uso. O fusível F0.5 A protege os circuitos de medicacao de corrente que medem até 200mA . O fusível F10 A protege os circuitos de medicacao de corrente que medem de 200 mA a 10 A. O tempo maior da medicacao da faixa de 10 A é de 15 segundos cada.

10.4 Medir corrente CA

A	Não meça circuitos nos quais possam existir tensões > 600 VDC ou > 600 VAC
A	Tenha a maior atençao ao medir tensões superiores a 60 VDC ou 30 VAC rms. Coloque sempre os dedos por detrás da proteção das pontas de teste ao fazer quando medicoes.

1. Coloque o interruptor rotativo na posicao "A~" desejada.
2. Ligue o cabo de teste vermelho na entrada "VΩ+HFEmA" para medicções até 200 mA ou na entrada "10A" para medicções de 200 mA a 10 A. Ligue o cabo preto na entrada "COM".
3. Abra o circuito no qual a corrente deverá ser medida e ligue os cabos de teste ao circuito IN SERIES.
4. Leia o valor da corrente e a polaridade do cabo vermelho no visor LCD.

Notas

• Consulte Medicao de Corrente CC.

10.5 MEDICAO DA RESISTÊNCIA

Não faça medicoes de resistência em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Coloque o interruptor giratorio na posicao desejada.
2. Ligue o cabo de teste vermelho na entrada "VΩ→hFEmA" e o cabo preto na entrada "COM".
3. Ligue os cabos de teste ao resistor a ser medido e leia o que aparece no visor LCD.

Notas

• Se o valor da resistência que está a ser medico excesser o valor máximo da faixa的选择法, uma faixa superior cima sera indicada por 1. Seleção uma opção mais elevada. Para uma resistência de ± 1 MΩ e superior, o medidor pode demorar algumas segundos até estabilizar. Isto é normal para a medicação de resistências elevadas
• Quando a entrada não está connectada, ou seja, um circuito aberto, OL ou -OL serão exibidas para um caso de excesso relativamente à faixa.

10.6 TESTE DE DIODO E CONTINUIDADE

Não faça medicoes de diodos ou de continuidade em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Coloque o seletor na posicao "2000" essejada.

V. 01 - 11/06/2020 93 ©Velleman nv

DVM857

1. Ligue o cabo de teste vermelho na entrada "VΩ+ hFEmA" e o cabo preto na entrada "COM".
2. Para medicacao de diodo, ligue o cabo de teste vermelho ao anodo do diodo que pretende testar e o cabo de teste preto ao cátodo do diodo. A queda de tensao directa aproximada do diodo sera exibida. Para medicacao de continuidade, ligue os cabos de teste a dosis pontos do circuito que pretende testar. Se existir continuidade sera emitido um sinal sonoro.

10.7 TRANSISTOR hFE

1. Colque o seletor na posicao "hFE" desejada.
2. Ligue o cabo de teste vermelho na entrada "VΩ+ hFEmA" e o cabo preto na entrada "COM".
3. Determine se o transistor é NPN ou PNP e localize os terminais emitter, base e coletor. Introduza os terminais nas respetivas entradas da ficha de conversão de teste do transistor e leia no visor LCD.

10.8 RETENÇAO DE DADOS

EmMASTERuna das opsoes, pressione"HOLD"para bloquear o valorpresentado.O=simblo"H"épresentado no estra.Pressione novamentepara sair.

11. Substituição da Pilha e Fusível

ADVERTÊNCIA: Para fazer descargas elétricas desluge sempre as pontas de teste antes de Abrir o aparecido. Para fazer risco de incério, use aparvas fusíveis com as vezes especificações das indicadas neste manual. Nota: leia a advertência no compartmento dailha

Outilizar não terá de fazer a manutenção das peças. Contacte um agente autorizzato para assistência e/ou peças de substituição.

Deslgue os cabos de teste dos pontos de teste e retire os cabos de teste dos terminais de mediação antes de substituir pilhas ou fusíveis.

• Quando aparece " " a pilha deve ser substituía.
• Os fusíveis raramente precisam de ser substituções e fusíveis fundidos são normalmente resultado deerro humano.

Substituir a pilha:

• Desligue o multimetro.
• Retire o parafuso na parte deTRS e abra a caixa cautadosamente.
• Retire a pilha gasta e introduza uma nova.
• Fecha caixa exterior e aparece os parafuso.

V. 01 - 11/06/2020 94 ©Velleman nv

DVM857

Pilha: 2 × 1.5 V AAA/R03, certifique-se de que respeita a polaridade Fusíveis:

F0.5 A, 600 VAC, 500 VDC, 5.2 × 21 ~mm

F10 A, 600 VAC, 500 VDC, 5.2 × 21 ~mm

Certifique-se de que o medidor está bem fechado e coloque sempre a proteção na extremidade antes de o utiliser.

12. Resolução de problemas

Caso o aparecido se compeote de forma anomal durante as medicções, isto significica que o fusível interno pode estar avariado.

Tenha sempre em conta que uma pilha fraça pode originar medicções Incorrectas. Substitua a pilha regularamente.

(dica: a pouca luminosidade da retroiluminação do visor LCD indica que a pilha está frac.)

Utilize este aparelho apenas com acessórios originais. A Velleman NV não sera responsavel por quando danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produit e para aceder à versão mais recente deste manual do utilizesor, visite a)nossa pagina www.velleman.eu. Podem alterar-se as espécificações e o conteudo destemanual sem avis prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizesdador. Todos os direitos mundiais reservados. É estritamente proibido reproducir, traduzir, copiar, editor e gravar este manual do utilizesdador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviços e de qualidade Velleman®

Desa sua fundacao em 1972 Velleman® tem adquirido um amplia experiencia no sector da eletrónica com uma distribuição em mais de 85 paises.

Todo os outros produits respondem a exigências rigorosas e a disposções legais em vigor na UE. Para garantir a优质的, submetemos regularamente os��ros produits a controles de qualidae suplementares, com o mesmoignon服务质量 como um service de qualidae externo. No caso improvavel de um defeito mesmo com as nossas precauções, é possivel invocar a)nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produits grande-publico (para a UE):

• qualquer produto grande(publico é garantido 24 mês contra qualquer vicio de produção ou materiais a partir da data de aquisicao efetiva;

• no caso da reclamacao ser justificada e que a reparacao ou substituicao de um artigo é imposivel, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preco de compra. Em outras caso, sera consentido um artigo de substituicao ou devolucao completeness do preco de compra no caso de um defeito no prazo de 1 ano后再ais data de compra eenta, ou um artigo de substituicao pagando o valor de 50% do preco de compra ou devolucao de 50% do preco de compra para defeitos后再ais 2 anos.

• está por consagemência excluídos:

• todos os danos directos ou indirectos deposita da entrega do artigo (p.ex. danos ligados a oxidacao, choques, quedes, poeiras, areias, impurezas...) e provocao pelo aparelho, como o seu conteudo (p.ex. perca de dados) e uma indemnizacao eventual por perca de receitas;

• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorpuras ou substituíveis), lâmpadas, peças em borracha correias... ( lista ilimitada);

• todos os danos que resultem de um incério, raios, de um acidente, de una catastrophe natural, etc.;

• danos provocados por negligência, voluntária ou não, uma utilização ou manutençao Incorrecta, ou uma'utilisation do aparecido contrária as prescrições do fabricante;

• todos os danos por causa de uma'utilisation comercial, profissional ou colectiva do aparecido (o período de garantia sera reduzido a 6 vezes para uma'utilisation professionnel);

• todos os danos no aparecido resultando de uma utilização incorrecta ou不同类型 daquela inicialmente prevista e describa no manual de'utilisation;

• todos os danos depuis de uma devolução não embalada ou mal protegida aoível do acondicionamento.

• todas as reparacoes ou modifications efectuadas por terreiros sem a autorização de SA Velleman®;

• despas de transporte de e para Velleman® se o aparenho não estiver cobertoPGA.

• qualquer reparacao sera fornecida pelo local de compra. O aparecido sera obligatoriamente accompanying do talão ou faktura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

• dica: aconseilha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado sera cobrado despesas a cargo do consumidor;

• uma reparacao efectuada fora da garantia, sera cobrado despesas de transporte;

• qualquer garantia comercial não prevalce as condições aquiHMentionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mentionada no manual de'utilisation.
