Produkttyp	Digitalmultimeter
Marke	Velleman
Modell	DVM857
Installationskategorie	CAT III 600 V
Verschmutzungsgrad	2
Anzeige	LCD, 1999 Zähltpunkte
Bereichswahl	Manuell
Gleichspannung (Bereiche)	200 mV bis 600 V
Wechselspannung (Bereiche)	2 V bis 600 V
Gleichstrom (Bereiche)	200 µA bis 10 A
Wechselstrom (Bereiche)	2 mA bis 10 A
Widerstand (Bereiche)	200 Ω bis 20 MΩ
Diodentest	Ja
Durchgangsprüfung	Ja, mit Summer
Transistortest hFE	Ja (0-1000)
Data-Hold-Funktion	Ja
Auto-Abschaltung	Ja
Hintergrundbeleuchtung	Nein
Batterieunterspannungsanzeige	Ja
Stromversorgung	2 Batterien 1,5 V AAA/R03
Sicherungen	F0,5 A / 600 V und F10 A / 600 V
Abmessungen	155 x 74 x 40 mm
Gewicht (mit Batterien)	155 g
Betriebstemperatur	0 °C bis 40 °C
Max. relative Luftfeuchtigkeit	80 % RH
Max. Höhe	2000 m
Schutzart	IP20
Garantie	24 Monate (Verbraucher)

Häufig gestellte Fragen - DVM857 VELLEMAN

Wie ersetze ich die Batterie oder die Sicherung des Multimeters DVM857?

Schalten Sie das Gerät aus und trennen Sie die Messleitungen. Öffnen Sie das Batteriefach, indem Sie die Schraube lösen. Ersetzen Sie die Batterie durch zwei AAA 1,5 V Batterien. Verwenden Sie für die Sicherung nur Sicherungen vom Typ F0,5 A/600 V oder F10 A/600 V je nach Stromkreis. Schließen Sie das Gehäuse sorgfältig.

Wie messe ich Gleichspannung?

Stellen Sie den Drehschalter auf V=. Stecken Sie das rote Kabel in die Buchse VΩ+HFEmA und das schwarze in COM. Verbinden Sie die Sonden mit der Quelle. Lesen Sie den Wert und die Polarität auf dem Display ab. Überschreiten Sie nicht 600 V.

Wie messe ich den Widerstand?

Stellen Sie sicher, dass der Stromkreis spannungsfrei ist und die Kondensatoren entladen sind. Stellen Sie den Drehschalter auf den entsprechenden Ω-Bereich. Stecken Sie die Kabel: rot in VΩ+HFEmA, schwarz in COM. Verbinden Sie die Sonden mit dem Widerstand. Wenn OL angezeigt wird, wechseln Sie zu einem höheren Bereich.

Was bedeutet die Anzeige 'OL'?

OL steht für 'Over Load' (Überlast). Dies zeigt an, dass der gemessene Wert den ausgewählten Bereich überschreitet. Wechseln Sie zu einem höheren Bereich oder überprüfen Sie, ob der Stromkreis nicht außerhalb der Grenzen liegt.

Wie verwende ich die Data-Hold-Funktion?

Drücken Sie im Messmodus die Taste HOLD, um den angezeigten Wert einzufrieren. Das Symbol H erscheint. Drücken Sie erneut, um die Funktion freizugeben.

Welche Überspannungskategorie hat dieses Multimeter?

Das DVM857 ist als CAT III 600 V eingestuft. Es eignet sich für Messungen an fest installierten ein- oder mehrphasigen Stromkreisen bis 600 V gegen Erde.

Kann ich Spannungen über 600 V messen?

Nein, die maximal zulässige Spannung beträgt 600 V (Gleich- oder Wechselspannung Effektivwert). Überschreiten Sie diese Grenze nie, da dies das Gerät beschädigen oder einen elektrischen Schlag verursachen kann.

Wie teste ich eine Diode?

Stellen Sie den Drehschalter auf die Position Diode (Diodensymbol). Stecken Sie das rote Kabel in VΩ+HFEmA und das schwarze in COM. Verbinden Sie die rote Sonde mit der Anode und die schwarze mit der Kathode. Das Display zeigt die ungefähre Durchlassspannung (etwa 0,6 mA Durchlassstrom).

Was tun, wenn das Gerät nicht richtig funktioniert?

Überprüfen Sie zuerst die Batterien: Ersetzen Sie sie, wenn das Batteriesymbol erscheint. Wenn das Problem weiterhin besteht, ist möglicherweise die interne Sicherung defekt. Schlagen Sie im Kapitel Probleme und Lösungen der Anleitung nach. Wenn nichts funktioniert, wenden Sie sich an Ihren Händler.

Wie reinige ich das Multimeter?

Trennen Sie alle Kabel und schalten Sie das Gerät aus. Reinigen Sie das Gehäuse mit einem feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Vermeiden Sie, dass Feuchtigkeit ins Innere gelangt.

BEDIENUNGSANLEITUNG DVM857 VELLEMAN

BEDIENUNGSCANLEITUNG 55

INSTRUKCJA OBSLUGI 69

MANUAL DO UTILIZADOR 83

CE

USER MANUAL

1. Introduction

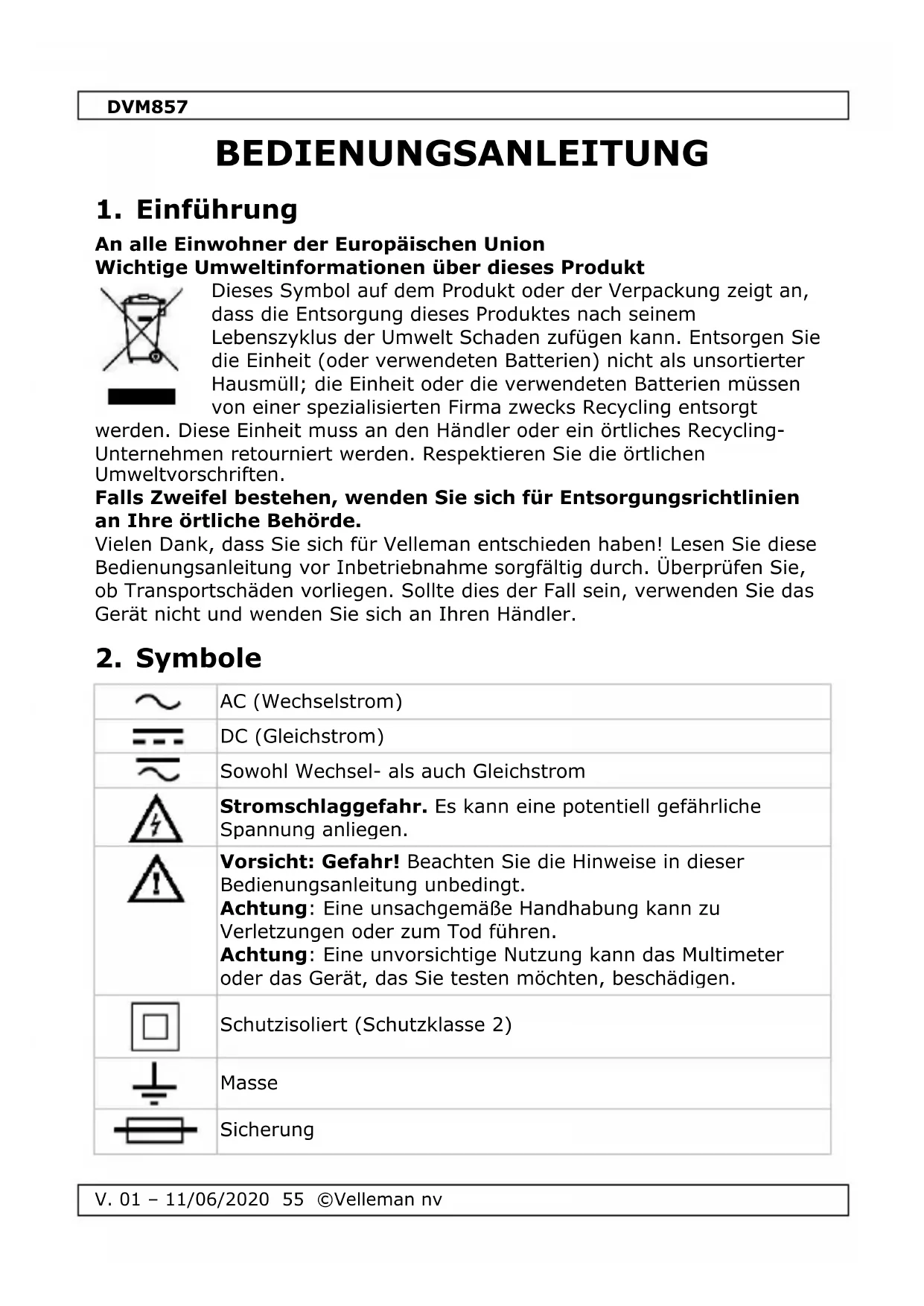

BEDIENUNGSCANLEITUNG

1. Einführung

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über diesen Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung these Produkte nach seinem Lebenszyklus der Umwelt Schaden zufugen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder die verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt

werden. Diese Einheit muss an den Handler oder ein örtliches Recycling-Unternehmen returniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Soltte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an ihren Handler.

2. Symbole

~	AC (Wechselstrom)
=	DC (Gleichstrom)
~	Sowohl Wechsel- als auch Gleichstrom
A	Stromschlaggefahr. Es kann eine potentiell gefährliche Spannung anliegen.
A!	Vorsicht: Gefahr! Beachten Sie die Hinweise in dieser Bedienungsanleitung unbedingt.Achtung: Eine unsachgemäß Handhabung kann zu Verletzungen oder zum Tod führen.Achtung: Eine unvorsichtigte Nutzung kann das Multimeter oder das Gerät, das Sie testen möchten, beschädigen.
□	Schutzisoliert (Schutzklasse 2)
÷	Masse
-	Sicherung

DVM857

+	Kondensator
+	Diode
●	Durchgangsprüfung

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

	Dieses Symbol beweutet:itte lessen Sie die Hinweise Das nicht Lesen der Hinweise und der Bedienungsanleitung kann Schäden, Verletzungen oder den Tod verursachen.
	Dieses Symbol beweutet:Gefahr Eine unsachgemäß Handhabung kann zu Verletzungen oder zum Tod führen.
	Dieses Symbol beweutet:Risiko auf Gefahr/Schäden Eine unsachgemäß Handhabung kann zu Beschädigungen, Verletzungen oder zum Tod führen.
	Dieses Symbol beweutet:Achtung;wichtigige Informationen Das Nichtbeachten dieser Informationen, kann zu gefährlichen Situationen führen.
	WARNUNG:Um Stromschläge zu vermeiden,trennen Sie die Messleitungen immer vom Messkreis und vom Gerät,bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten). Bemerkung:siehe die Bemerkung, die sich auf dem Batteriefach befindet.
	Setzen Sie das Gerät keiner Kälte,Hitze und große- Temperaturschwankungen aus.Nehmen Sie das Gerät nicht sofort in Betrieb,nachdem es von einem kalten in einen warmen Raum gebrachte wurde.Lassen Sie das Gerät solange ausgeschaltet,bis es die Zimmertemperatur erreicht hat.So vermeiden Sie Kondensation und Messfehler.
	Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht.Vermeiden Sie rohe Gewalt während der Bedienung.

DVM857

A	Gerät mit Verschmutzungsgrad 2. Eignet sich nur für die Anwendung im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Eignet sich nicht für industrielle Anwendung. Siehe §8 Verschmutzungsgrad.
	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Stromschlaggefahr während des Gebrauchs des Multimeters. Seien Sie vorsichtig beim Messen von unter Strom stehenden Schaltungen.
	Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihr dem Fachhändler.
	Das Gerät besteht zur Installationskategorie CAT III. Siehe §7 Überspannungs-/Installationskategorie.
	Lesen Sie das Addendum und diese Bedienungsanleitung sorgfältig durch. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
	Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
	Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung. Bei unsachgemäßem Gebrauch erlischt den Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

4. Wartung

Es gibt keine zu wartenden Teile.

Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Trennen Sie die Messleitungen vor dem Warten oder Reinigen von jeder Spannungssquelle.

Informationen über den Batterie- und Sicherungswechsel finden Sie unter §11 Batterie- und Sicherungswechsel.

Benutzen Sie niemals aggressive Scheuer- oder Lösungsmittel. Verwenden Sie zur Reinigung ein feuchtes Tuch und ein bisschen Reinigungsmittel.

5. Während des Gebrauchs

Stromschlaggefahr während des Gebrauchs des Multimeters.

Seien Sie vorsichtig beim Messen von unter Strom stehenden Schaltungen.

• Verwenden Sie das Gerät nur wie vom Hersteller beschreiben, sonst können Schutzeinrichtungen des Messgeräts beeinträchtigt werden.
• Überschreiben Sie die Grenzwerte. Diese Werte werden jeder Mal separat in den technischen Daten jeder Messbereichs erwähnt.
• Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht spannungssos sind.
• Verwenden Sie das Multimeter niemals für Messungen, die die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotentia! 600 V in CAT III überschreiben.
• Stellen Sie den Bereichsschalter in den hochsten Stand, wenn Sie die Belastungsintensität nicht im Voraus kennen.
• Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sieden Funktionsschalter verstellen.
• Wenn Sie einen Fernseher oder eine getaktete Speisung messen, * dürfen Sie nicht vergessen, dass ein starker Stromstoß in den geprüften Punkten das Meter beschädigen * konnen .
• Seien Sie vorsichtig, wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger beim Messen hinter den Fingerschutz.
• Führten Sie niemals Widerstands-, Diodenmessungen oder Durchgangsprüfungen an spannungsführenden Schaltungen durch. Beachten Sie, dass alle Kondensatoren vollig entladen sind.

6. Allgemeine Beschreibung

Siehe Abbildung, Seite 2 dieser Bedienungsanleitung:

1. Display
2. Taste HOLD
3. Summer
4. Drehschalter
5. "VΩ- hFEmA"-Anschlussbuchse Stecken Sie die rote (positive) Messleitung in diese Buchse, um Spannung, Strom, Widerstand, Diode, Durchgang und Transistoren zu messen.
6. "COM"-Anschlussbuchse Verbinden Sie die schwarze (negative) Messleitung.
7. "10A"-Anschlussbuchse Steen Sie die rote (positive) Messleitung in diese Buchse, um einen max. Strom bis max. 10 A zu messen.

7. Überspannungs-/Messkategorie

Die Multimeter werden gemäß Risiko und Ernst der Spannungsspitzen, die an dem Messpunkt auftreten konnen, aufgeitlt. Spannungsspitzen sind kurze Ausbrüche von Energie, die in einem System durch z.B. Blitzschlag an einem Hochspannungskabel, induziert werden.

Die bestehenden Kategorien gemäß EN 61010-1 sind:

CAT I	Ein CAT I-Multimeter eignet sich für Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind, z.B. batteriebetriebene Geräte usw.
CAT II	Ein CAT II-Multimeter eignet sich für Messungen in CAT I-Umgebungen und an einphasigen Geräten, die über einen Stecker mit dem Netz verbunden sind, unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT III-Umgebung und min. 20 m einer CAT IV-Quelle entfernt ist. Zum Beispiel, Haushaltsgeräte, tragbare Geräte usw.
CAT III	Ein CAT III-Multimeter eignet sich nicht nur für Messungen in CAT I und CAT II-Umgebungen, sondern auch für Messungen an ein- oder mehrphasigen Geräten unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT IV-Umgebung entfernt ist und für Messungen in der Gebäudeinstallation, (z.B. Steckdosen, Sicherungskasten, Kontrolleinheiten usw.).
CAT IV	Ein CAT IV-Multimeter eignet sich nicht nur für Messungen in CAT I, CAT II und CAT III-Umgebungen, sondern auch für Messungen auf Primärversorgungsebene. Bemerken Sie, dass Sie für Messungen an Geräten, deren Zuleitungskabel sich außer Haus befinden (sowohl ober- als unterirdisch), ein CAT IV-Multimeter verwenden müssen.

Warning:

Dieses Gerät wurde gemäß der EN 61010-1 Überspannungskategorie CAT III 600 V entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf Spannungen und Spannungsspitzen, die in der Gebrauchsumgebung, vorkommen konnen. Siehe(Liste oben.

Dieses Gerät eignet sich nur für Messungen bis 600 V in CAT III.

8. Verschmutzungsgrad (Pollution degree)

IEC 61010-1 spezifiziert verschiedene Umgebungstypen, die sich auf den anwesen Verschmutzungsgrad stützen. Für diesen Verschmutzungsgrad gelten verschiedene Schutzmaßnahmen, die Sicherheit gewährleisten.

Rauere Umgebungen erfordern einen besseren Schutz und den Schutz vor

DVM857

Verschmutzung, der in einer bestimmten Umgebung gilt, hangt in hohem Maße von der Isolierung und der Qualität des Gehäuses ab. Diese Klassifizierung zeigt an, in welcher Umgebung Sie das Gerät verwenden)dürfen.

Verschmutzungsgrad 1	Es gibt keine oder nur trockene, nichtleitende Verschmutzung. Die Verschmutzung hat also keinen Einfluss (kommt nur in hermetisch abgeschlossenen Räumen vor).
Verschmutzungsgrad 2	Es gibt nur nichtleitende Verschmutzung. Gelegentlich muss mit vorübergehender Leitfähigkeit durch Kondensation gerechnet werden. (häsliche und Büro-Umgebungen gehören zu dieser Kategorie)
Verschmutzungsgrad 3	Es tritt leitfähige Verschmutzung oder trockene, nichtleitende Verschmutzung, die leitfähig wird, da Kondensation entsteht, auf (industrielle Umgebungen und Umgebungen, die der frischen Luft ausgesetzt werden, aber nicht in direktem Kontakt mit Regen kommt).
Verschmutzungsgrad 4	Die Verschmutzung erzeugt eine bleibende Leitfähigkeit, die durch einen leitfähigen Staub, Regen oder Schnee (Außenumgebungen, die hohen Feuchtigkeitsniveauaus oder hohen Konzentrationen mit feinen Teilen ausgesetzt werden) verursacht wird.

Warning: Das Gerät wurde gemäß EN 61010-1 Verschmutzungsgrad 2 entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf die Verschmutzungsgrad, die in der Gebrauchsumgebung, vorkommen kann. Siehe Besteiben.

Das Gerät eignet sich nur für die Anwendung in Umgebungen mit Verschmutzungsgrad 2.

9. Technische Daten

Dieses Gerät ist bei Ankauf nicht kalibriert!

Normen:

Verwenden Sie das Gerät nur für Messungen an Überspannungs-

/Messkategorie CAT I, CAT II und CAT III-Kreisen (siehe §7).

Verwenden Sie das Gerät nur einer Umgebung mit Verschmutzungsgrad 2

(siehe §8)

DVM857

Ideale Umgebungstemperatur:

Temperatur: 0^ bis 40^ (32°F bis 104°F)

relative Feuchte: max. 80% RH

Höhe: max. 2000 m (6560 ft)

Spannung 600 V

Sicherung

F0.5 A, 600 VAC, 500 VDC, 5.2 × 21 ~mm

F10 A, 600 VAC, 500 VDC, 5.2 × 21 ~mm

Stromversorgung 2 x 1.5 V AAA/R03-Batterie (mitgeliefert)

Anzeige LCD, 1999 Counts

Bereichswahl manuell

akustischer Durchgangsprüfer .

Diodentest. .

Batteriewechselanzeige .

Data-Hold-Funktion ja

Hintergrundbeleuchting nein

automatische Abschaltung ja

Abmessungen 155 x 74 x 40 mm

Gewicht (mit Batterie) 155 g

Lagertemperatur & -Feuchte
Temperatur -20 °C bis 60 °C

Feuchte. < 90% RH

Messspitze... CAT III 600 V, 10 A; L = 90 cm

IP-Schutzart IP20

9.1 GLEICHSPANNUNG (DC)

Messen Sie nicht in Kreisen mit Spannungen >600 VDC oder >600 VAC.

Bereich Auflösung

200mV 0.1mV

2V 1mV

20V 10mV

200V 100mV

600V 1V

Genauigkeit

$$ \pm (1.0 \% + 2) $$

$$ \pm (1.2 \% + 2) $$

Überlastschutz: 600 V DC oder AC rms

Impedanz: 10 MΩ

9.2 WECHSELSPANNUNG (AC)

A		Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
Bereich	Auflösung	Genauigkeit
2 V	1 mV	± (1.2 % + 3)
20 V	10 V
200 V	100 V
600 V	1 V	± (1.5 % + 3)

Respots: durchschnittlich, Kalibrierung in rms der Sinuswelle

Frequenzbereich: 40-500 Hz

Überlastschutz: 600 V DC oder AC rms

Impedanz: 10 MΩ

9.3 GLEICHSTROM (DC)

A	Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
Bereich	Auflösung	Genauigkeit
200 μA	0,1 μA	± (1.2 % + 2)
2 mA	1 μA
20 mA	10 μA
200 mA	100 μA	± (1.5 % + 2)
10 A	10 mA	± (2.0 % + 3)

Überlastschutz: Sicherung (0.5 A / 600 V), Sicherung (F10 A / 600 V)

Bemerkung: 10A≤ 10 Sek.

9.4 WECHSELSTROM (AC)

A	Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
Bereich	Auflösung	Genauigkeit
2 mA	1 μA	± (1.5 % + 3)
20 mA	10 μA
200 mA	100 μA	± (2.0 % + 3)
10 A	10 mA	± (2.5 % + 5)

Respors: durchschnittlich, Kalibrierung in rms der Sinuswelle

Frequenzbereich: 40-500 Hz

Überlastschutz: 600 V DC oder AC rms

Bemerkung: 10A≤ 10 Sek.

V. 01 - 11/06/2020 62 ©Velleman nv

9.5 WIDERSTAND

A	Führer Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch.
Bereich	Auflösung	Genauigkeit
200 Ω	0.1 Ω	± (1.0 % + 3)
2 kΩ	1 Ω	± (1.0 % + 2)
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ
20 MΩ	10 kΩ	± (1.5 % + 3)

Überlastschutz: 600 V DC oder AC rms

9.6 DIODENTEST UND DURINGGANGSPRÜFUNG

Δ	Führten Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch.
Bereich	Beschreibung	Testbedingung
↑	Die Durchlassspannung der Diode wird im Display angezeigt.	DC-Durchlassstrom ± 0.6 mA DC-Sperrspannung ± 1.8 V
●●●	akustisches Signal bei Widerstand < 50 Ω	Leerlaufspannung ± 1.8 V

Überlastschutz: 600 V DC oder AC rms

9.7 TRANSISTOR hFE

Testbereich 0-1000

lb. = 10 A, Vce = ± 3.0 ~V

10. Betrieb

10.1 DC-SPANNUNGSMESSUNGEN

Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

DVM857

1. Stellen Sie den Drehschalter auf "V=".
2. Stecken Sie die rote Messleitung in die "VΩ→hFEmA"-Buchse und die Schwarze Messleitung in die "COM"-Buchse.
3. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
4. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

Bemerkungen

• Stellen Sie den Bereichsschalter in den hochsten Stand, wenn Sie den Bereich nicht im voraus kennen und wechseln Sie danach auf einen kleineren Messbereich.
• Haben Sie den Messbereich überschritten, dann erscheint OL oder -OL auf dem Bildschirm. Wahlen Sie einen hohenen Bereich.
• Der max. Eingangsstrom ist 600V rms.

10.2 AC-SPANNUNGSMESSUNGEN

Messen Sie nicht in Kreisen mit Spannungen >600 VDC oder >600 VAC.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stellen Sie den Drehschalter auf
2. Stecken Sie die rote Messleitung in die "VΩ+ hFEmA"-Buchse und die Schwarze Messleitung in die "COM"-Buchse.
3. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
4. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

Bemerkungen

• Siehe "Gleichspannungs-Messungen.

10.3 GLEICHSTROMMESSUNGEN (DC)

Messen Sie nicht in Kreisen mit Spannungen >600 VDC oder >600 VAC.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stellen Sie den Drehschalter auf A = ^
2. Stecken Sie die rote Messleitung in die "VΩ→hFEmA"-Buchse für Messungen bis 200 mA oder in die "10A"-Buchse für Messungen von

V. 01 - 11/06/2020 64 ©Velleman nv

DVM857

200 mA bis 10 A. Stecken Sie die schwwarz Messleitung in die "COM"-Buchse.

1. Verbinden Sie die beiden Messspitzen IN REIHE mit dem Messobjekt.
2. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

Bemerkungen

• Stellen Sie den Bereichsschalter in den hochsten Stand, wenn Sie den Bereich nicht im voraus kennen und wechseln Sie danach auf einen kleineren Messbereich.
• Haben Sie den Messbereich überschritten, dann erscheint OL oder -OL auf dem Bildschirm. Wahlen Sie einen hohenen Bereich.
• Abhängig von der verwendenten Buchse beträgt der max. Eingangsstrom 500 mA oder 10 A. Der Strommessbereich bis 200 mA ist mit einer F0.5 A-Sicherung abgesichert. Der Strommessbereich von 200 mA bis 10 A ist mit einer F10 A-Sicherung abgesichert. Messungen von 10 A)dürfen für einen Zeitraum von maximal 15 Sekunden lang ausgeführten werden.

10.4 WECHSELSTROMMESSUNGEN (AC)

Messen Sie nicht in Kreisen mit Spannungen >600 VDC oder >600 VAC.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stellen Sie den Drehschalter auf A
2. Stecken Sie die rote Messleitung in die "VΩ+ hFEmA"-Buchse für Messungen bis 200 mA oder in die "10A"-Buchse für Messungen von 200 mA bis 10 A. Stecken Sie die schwartz Messleitung in die "COM"-Buchse.
3. Verbinden Sie die beiden Messspitzen IN REIHE mit dem Messobjekt.
4. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

Bemerkungen

• Siehe "Gleichstrommessungen (DC)".

10.5 WIDERSTANDSMESSUNG

Führer Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren vollig entladen sind.

1. Stellen Sie den Drehschalter auf "Ω".
2. Stecken Sie die rote Messleitung in die "VΩ+ hFEmA"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
3. Verbinden Sie die Messleitungen mit den Widerstand, den Sie messen möchten. Der Messwert wird im LCD-Display angezeigt.

Bemerkungen

• Wird der Messbereich übersritten, dann erscheint auf dem Display die Anzeige 1. Wahlen Sie einen größeren Messbereich. Bei einem Widerstand von ± 1 MΩ und größer, kann es eine Sekunden dauern, bis sich die Anzeige auf dem Bildschirm stabilisiert. Dies ist normal für Messungen hoher Widerstände.
• Wurde der Messbereich übersritten oder der Messschaltkreis unterbrochen (z.B. offener Kreis), dann erscheint auf dem Display die Anzeige OL oder -OL.

10.6 DIODENTEST UND AKUSTISCHE DURINGGSPRÜFUNG

Führer Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren vollig entladen sind.

1. Stellen Sie den Wahlschalter auf "2000+".
2. Stecken Sie die rote Messleitung in die "VΩ+ hFEmA"-Buchse und die schwwarz Messleitung in die "COM"-Buchse.
3. Für Diodenmessungen, verbinden Sie die rote Messleitung mit der Anode der Diode und die schwarze Messleitung mit der Kathode. Die Durchlassspannung der Diode wird im Display angezeigt. Für die Durchgangsprüfung, verbinden Sie die Messleitungen mit zwei Punkten der Schaltung, die Sie messen möchten. Bei Durchgang ertont ein akustisches Signal.

10.7 TRANSISTOR hFE

1. Stellen Sie den Wahlschalter auf "hFE".
2. Stecken Sie die rote Messleitung in die "VΩ+ hFEmA"-Buchse und die schwwarz Messleitung in die "COM"-Buchse.
3. Identifizieren Sie, welcher Art der Transistor ist, NPN oder PNP und finden Sie die Emitter-, Basis- und Kollektor-Leitungen. Stecken Sie die Leitungen in die darauf vorgesehenen Löscher des Sockels. Der Wert wird auf dem Display angezeigt.

10.8 DATA HOLD

In jedem Bereich, drücken Sie auf HOLD, um den Wert im Display festzuhalten. H erscheint auf dem Display. Drücken Sie wieder, um zu verlassen.

11. Batterie- und Sicherungswechsel

A	WARNING: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten). Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet
!	Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihr Frem Fachhändler.
	Trennen Sie die angeschlossenen Messleitungen vom Messkreis und vom Gerät, bevor Sie die Batterien oder die Sicherung ersetzen.

• Setzen Sie eine neue Batterie ein, wenn" + "im Display angezeigt wird.
• Sicherungen müssen normalerweise nur solten ersetzt werden. Eine defekte Sicherung ist fast immer die Folge eines menschlichen Fehlers.

Batteriewechsel durchführren:

• Schalten Sie das Gerät aus.
• Entfernen Sie die Schraube auf der Rückseite des Gehäuses und öffnen Sie das Batteriefach vorsichtig.
• Entfernen Sie die alte Batterie und legen Sie eine neue ein.
• Schlieben Sie das Gehäuse und schrauben Sie die Schraube fest.

Batterie: 2 × 1.5 V AAA/R03-Batterie. Legen Sie die Batterien polungsrichtig ein.

Sicherungen:

F0.5 A, 600 VAC, 500 VDC, 5.2 × 21 ~mm

F10 A, 600 VAC, 500 VDC, 5.2 × 21 ~mm

Verschlieben Sie das Gehäuse wieder sorgfältig.

12. Problemlösung

Funktioniert das Gerät beim Messen nicht mehr korrekt, dann ist die interne Sicherung defekt.

Eine schwache Batterie kann zu ungenauen Messergebnissen führen. Ersetzen Sie Batterie regelmäßig.

(Hinweis: Verringert sich die Intensität der Hintergrundbeleuchtung/des LCD-Displays, dann ist die Batterie schwach.)

Verwenden Sie diesen Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung these Gerätes. Mehr Informationen zu dieser Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.VELLEMAN.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstep

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßiger einer zusätzlichen Qualitätkontrolle unterworfen, sowohl von unserer eigenen Qualitätsbeteiligung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, behmen Sieitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantiepiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unwilling ist, oder wenn die Kosten darauf unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, diese Produkte durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganzt oder teilweise zurückzuzahlen. In diesen Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bereits ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

- Von der Garantie ausgeschlossen sind:

• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entscheidigung für eventuellen Gewinnausfall.

• Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, uw. (unbeschränkte Seite).

• Schaden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

• Schäden verursacht durch absichtliche, nachlüssige oder unsachgemäß Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

• Schaden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantiepiode auf 6 Monate bzw. zureckgeführt).

• Schaden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen,lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es

keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zusückschicken. Stellt sich bei der Überprüfung des Gerätes hereaus, dass kein Geräteschaden vorliegt, konnte dem Kunden eine Untersuchungspauschale berechnet. Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

• Jede komerzelle Garantie lasst diese Rechte unberuht. Die oben stehende Aufzahlung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

PL
