Producttype	Digitale multimeter
Merk	Velleman
Model	DVM857
Installatiecategorie	CAT III 600 V
Vervuilingsgraad	2
Weergave	LCD, 1999 punten
Bereikselectie	Handmatig
DC-spanning (bereiken)	200 mV tot 600 V
AC-spanning (bereiken)	2 V tot 600 V
DC-stroom (bereiken)	200 µA tot 10 A
AC-stroom (bereiken)	2 mA tot 10 A
Weerstand (bereiken)	200 Ω tot 20 MΩ
Diode test	Ja
Doorgangstest	Ja, met zoemer
Transistor hFE test	Ja (0-1000)
Data Hold functie	Ja
Automatische uitschakeling	Ja
Achtergrondverlichting	Nee
Batterij bijna leeg indicatie	Ja
Voeding	2 batterijen 1,5 V AAA/R03
Zekeringen	F0,5 A / 600 V en F10 A / 600 V
Afmetingen	155 x 74 x 40 mm
Gewicht (met batterijen)	155 g
Gebruikstemperatuur	0 °C tot 40 °C
Maximale relatieve luchtvochtigheid	80 % RH
Maximale hoogte	2000 m
Beschermingsgraad	IP20
Garantie	24 maanden (consument)

Veelgestelde vragen - DVM857 VELLEMAN

Hoe vervang ik de batterij of zekering van de DVM857 multimeter?

Schakel het apparaat uit en ontkoppel de meetsnoeren. Open het batterijcompartiment door de schroef los te draaien. Vervang de batterij door twee AAA 1,5 V batterijen. Gebruik voor de zekering uitsluitend zekeringen van het type F0,5 A/600 V of F10 A/600 V, afhankelijk van het circuit. Sluit de behuizing zorgvuldig.

Hoe meet ik gelijkspanning?

Stel de draaiknop in op V=. Sluit de rode kabel aan op de aansluiting VΩ+HFEmA en de zwarte op COM. Verbind de meetsnoeren met de bron. Lees de waarde en polariteit af op het scherm. Overschrijd 600 V niet.

Hoe meet ik weerstand?

Zorg ervoor dat het circuit spanningsloos is en dat condensatoren zijn ontladen. Stel de draaiknop in op het juiste Ω bereik. Sluit de snoeren aan: rood op VΩ+HFEmA, zwart op COM. Verbind de meetsnoeren met de weerstand. Als OL wordt weergegeven, schakel dan over naar een hoger bereik.

Wat betekent de weergave 'OL'?

OL staat voor 'Over Load' (overbelasting). Dit geeft aan dat de gemeten waarde het geselecteerde bereik overschrijdt. Schakel over naar een hoger bereik of controleer of het circuit niet buiten de limieten valt.

Hoe gebruik ik de Data Hold functie?

Druk in de meetmodus op de HOLD knop om de weergegeven waarde vast te houden. Het symbool H verschijnt. Druk nogmaals om de functie vrij te geven.

Wat is de overspanningscategorie van deze multimeter?

De DVM857 is geclassificeerd als CAT III 600 V. Het is geschikt voor metingen aan vaste enkelfasige of meerfasige circuits, tot 600 V ten opzichte van aarde.

Kan ik spanningen meten boven 600 V?

Nee, de maximaal toegestane spanning is 600 V gelijk- of wisselspanning (effectief). Overschrijd deze limiet nooit om schade aan het apparaat of elektrische schokken te voorkomen.

Hoe test ik een diode?

Stel de draaiknop in op de diode stand (diode symbool). Sluit de rode kabel aan op VΩ+HFEmA en de zwarte op COM. Verbind de rode sonde met de anode en de zwarte met de kathode. Het scherm geeft de geschatte doorlaatspanning weer (ongeveer 0,6 mA directe stroom).

Wat te doen als het apparaat niet correct werkt?

Controleer eerst de batterijen: vervang ze als het batterij bijna leeg symbool verschijnt. Als het probleem aanhoudt, is de interne zekering mogelijk defect. Raadpleeg het hoofdstuk Problemen en oplossingen in de handleiding. Als niets werkt, neem dan contact op met uw verkoper.

Hoe reinig ik de multimeter?

Ontkoppel alle snoeren en schakel het apparaat uit. Reinig de behuizing met een vochtige doek en een mild reinigingsmiddel. Gebruik nooit oplosmiddelen of schurende producten. Zorg dat er geen vocht binnendringt.

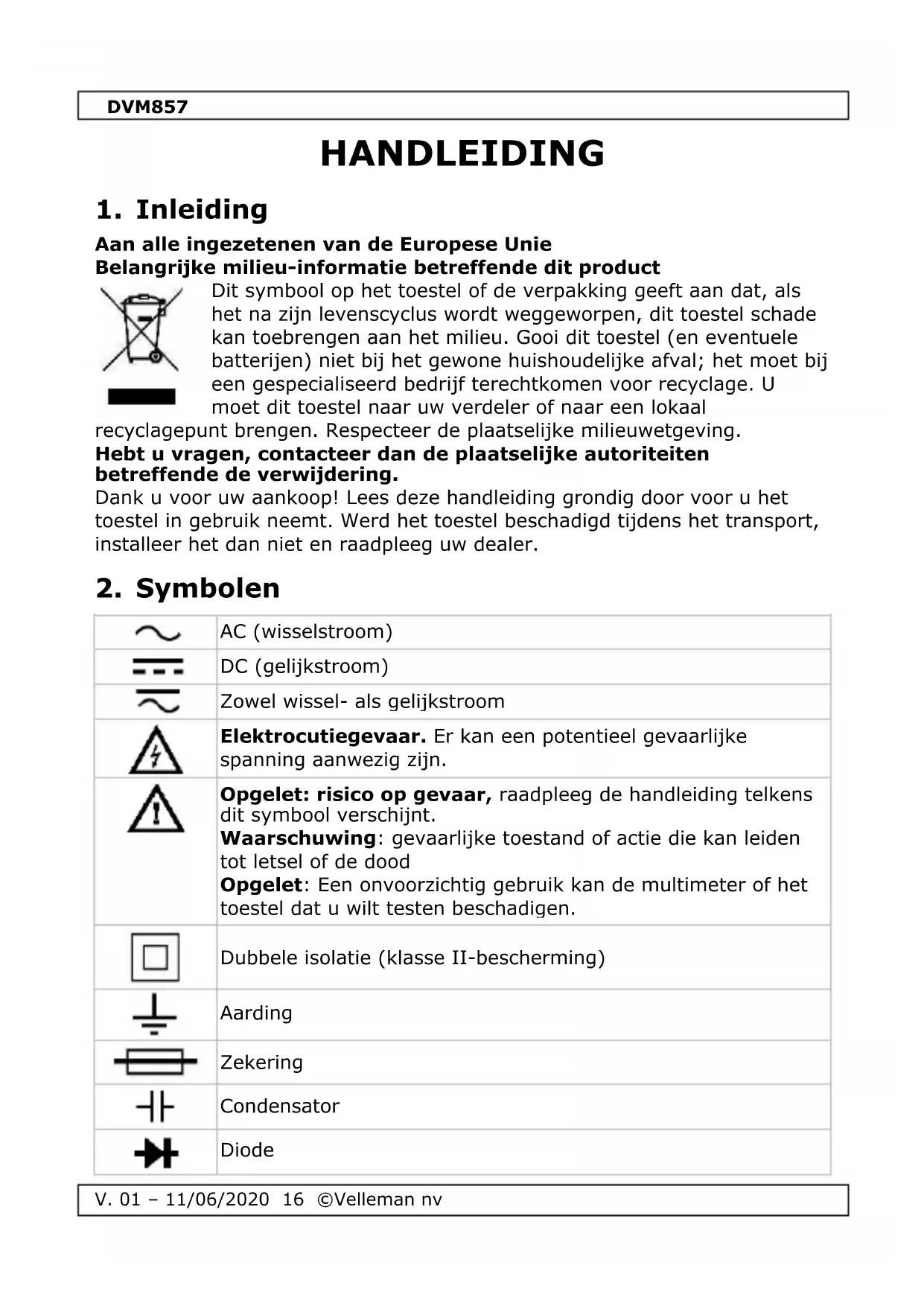

GEBRUIKSAANWIJZING DVM857 VELLEMAN

Aan alle ingezeten van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbolism op het toestel of de verpakking geeft aan dat, als het na+zijn levenscylus worden weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) Niet bij het gewone huishoudelijkke afval; het要去 bij een gespecialiseerd bedrijfterechtkomen voor recyclage. U moet dit toestel maar uw verdeler ofaar een lokaal

recyclagepunt brengen. Respecteer deplaatselijk milieuuwetgeving.

Hebt u vragen, contacteer dan deplaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigdijdens het transport, installeur het dan Niet en raadpleeg uw dealer.

2. Symbolen

~	AC (wisselstroom)
=	DC (gelijkstroom)
~	Zowel wissel- als gelijkstroom
4	Elektrocutiegevaar. Er kan een potentieel gevaarlijke spanning aanwezig+zijn.
!	Opgeber: risico op gevaar, raadpleeg de handleiding telkens dit symbool verschijnt. Waarschuwing: gevaarlijke toestand of actie die kan leiden tot letsel of de dood Opgeber: Een onvoorlichtig gebruik kan de multimeter of het toestel dat u wilt testen beschaden.
□	Dubbele isolatie (klass II-bescherming)
÷	A Harding
-	Zekering
+	Condensator
×	Diode

Continuiteit

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie anscheraan deze handleiding.

	Dit symbool betekent Instructies lezen Het Niet lezen van deze instructies en de handleiding kan leiden tot beschadiging, letsel of de dood.
	Dit symbool betekent Gevaar Gevaarlijke toestand of actie die kan leiden tot letsel of de dood.
	Dit symbool betekent: Risico op gevaar/schade Risico op het ontstaan van een gevaarlijke toestand of actie die kan leiden tot schade, letsel of de dood.
	Dit symbool betekent Opgelet; belangrijke informatatie Het Niet in acht nemen van deze informatatie kan leiden tot een gevaarlijke toestand.
	WAARSCHUWING: Om elektrische schokken te vermiijden, ontkoppel.altijd de meetsnoren alvorens de behuizing te openen. Om brand te voorkomen, gebruik enkel zekeringen metdezelfde specificaties zoals aangegeven in deze handleiding. Opmerking: zie waarschuwing op de achechterkant van het toestel.
	Vermijd koude, hitte en grote temperatuurschommelingen. Als het toestel van een koude maar een warme omgeving verplaatst worden, LAST het toestel dan eerst voldoende op temperatuur komen. Dit ommeetfouten en condensvorming te vermiijden.
	Beschem gegen schokken. Vermijd brute kracht tijdens de bediening.
	Toestel met verwuilingsgraad 2. Enkel geschikt voor gebruik binnenschuis. Bescherm het toestel谈起gen regen, vochtigheid en opspattende vloeistoffen. Niet geschikt voor industrieel gebruik. Zie §8 Vervuilingsgraad.
	Houd dit toestel uit de buurt van kinderen en onbevoegden.

DVM857

47	Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorlichtig tijdens het meten van een circuit onder spanning.
1	Er+zijn geen onderdelen in het toestel die door de gebruiker gerepareerd+konnen worden.Contacteer uw verdeler voor eventuele reserveonderdelen.
2	Dit toestel valt onder installatiecategorie CAT III. Zie §7 Overspanning-/installatiecategorie.
3	Lees het addendum en deze handleiding zorgvuldig door. Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
4	Om veiligheidsredenen mag u geen wijzigingen aanbrengen.Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt nicht onder de garantie.
5	Gebruik het toestel enkel waarvoor het gemaatkt is. Bij onoordeelkundig gebruik vervalt de garantie. De garantie geldt Niet voor schade door het negeren van bepalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hierrechtstreeks verband mee houden.

4. Onderhoud

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd konnen worden.

Contacteer uw verdeler voor eventuele reserveonderdelen.

Ontkoppel de meetsnoeren van de aansluitingen voor het onderhoud of de reiniging.

Voor informatatie over het verwangen van de batterijen en de zekering, die §11 Batterijen en zekeringen verwangen.

Gebruik nooit agressieve schuur- of oplosmiddelen. Reinig de meter enkel met een vochtige doek en een zachte detergent.

5. Tijdens het gebruik

Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorzichtig tijdens het meten van een circuit onder spanning.

• Gebruik het toestel alleen zoals aangegeven door de fabrikant, anders kan de bescherming waarmee het toestel is beschadigd raken.
• Overschrijd nooit de grenswaarden. Deze waarde worden afzonderlijk in de technische gegevens van elk meetbereik vermeld.

DVM857

• Raak geen ongebruike aansluitingen aan wanner de meter gekoppeld is aan een meetcircuit.
• Gebruik de meter nooit voor categorie III-installaties bij spanningsmetingen die de veiligheidsmarge van 600V boven het massapotentiaal (kunnen) overschrijden.
• Plaats de bereikschakelaar in de hoogste stand indien u de intensiteit van de belasting Niet op voorhand kent.
• Ontkoppel de meetsnoeren van het meetcircuit alvorens u aan de draaischakelaar draait.
• Wanner u metingen uitvoert op een tv of een schakelende voeding, mag u Niet vergeten dat een sterke stroomstoot ter hoogte van de geteste punten de meter kan beschaden.
• Wees uiterst voorzichtig bij metingen >60 VDC of >30 VAC rms. Houd tijdens metingen uw vingers,achter de beschemingsrand van de meetpennen.
  Voer nooit waarstand-, diode- of continuiteitsmetingenuit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zich.

6. Algemene omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding:

1. Display
2. HOLD-knop
3. Zoemer
4. Draaischakelaar
5. "VΩ→-hFEmA"-bus Sluit het rode (+) meetsnoer aan om spanning, stroom, watstand, diode, continuiteit en transistoren te meten.
6. "COM"-bus

Sluit het zwarte (-) meetsnoer aan.

1. "10A"-bus Sluit het rode (+) meetsnoer aan op deze bus om een max. stroom van 10 A te meten.

7. Overspannings-/installatiecategorie

DMM's worden opgedeeld volgens het risico op en de ernst van spanningspieken die kuren optreden op het meetpunt. Spanningspieken zich kortstondigeuitbarstingen van energia die geinduceerd worden in een system door bv. blikseminslag op een hoogspanningslijn.

De bestaande categorieen volgens EN 61010-1 zich:

CAT I

Een CAT I-meter is geschikt voor metingen op beschemde elektronische circuits die Nietrechtstreeks verbonden zijn met hetlichtnet, bv. elektronische schakelingen, stuursignalen...

DVM857

CAT II	Een CAT II-meter is geschikt voor metingen in CAT I-omgeveingen en op enkelfasige apparaten die aan het Lichtnet gekoppeld zijn door middel van een stekker en circuits in een normale huiselijke omgeving, op voorwaarde dat het circuit minstens 10 m verwijderd is van een CAT III-omgeving, en minstens 20 m van een CAT IV-omgeving. Bv. huishoudapparaten, draagbaar gereedschap...
CAT III	Een CAT III-meter is geschikt voor metingen in CAT I- en CAT II-omgeveingen, alsook voor metingen aan enkel- enmeerfasige (vaste) toestellen op meer dan 10 m van een CAT IV-omgeving, en metingen in of aan distributiekasten (zekeringkasten, verlichtingscircuits, elektrisch fornuis).
CAT IV	Een CAT IV-meter is geschikt voor metingen in CAT I-, CAT II- en CAT III-omgeveingen alsook metingen op het primaire toevoerniveau. Merk op dat voor metingen op toestellen waarvan de toevoerkabels buitenhuis lopen (zowel boven- als ondergronds) een CAT IV-meter gezruikt moet worden.

Waarschuwing:

Dit toestel is conform de EN 61010-1 installatiecategorie CAT III 600 V ontworpen. Dit houdt bepaalde gebruiksbeperkingen in die te makeh haben met spanningen en spanningspieken die kunnen voorkomen in de gebruiksomgeving. Zie babel hierboven.

DIT TOESTEL IS ENKEL GESCHIKT VOOR METINGEN TOT 600 V IN CAT III.

8. Vervuilingsgraad

IEC 61010-1 spezificiert de algemene veiligheidsvoorschriften voor de verschillende omgevingstypes. Omgevingen met een hogere verwuilingsgraad hebben een betere bescherming nodig gegen möglichke invloeden van de verschillende types verwuiling die in deze omgeving konnen voorkomen. Deze bescherming hangt hoofdzakelijk af van de isolatie en de eigenschappen van de behuizing. De opgegeven waarde van verwuilingsgraad geeft aan in welke omgeving dit apparaat veilig gebruikt kan worden.

Vervuilingsgraad 1	Omgeving zonder, of met enkel droge, nicht-geleidende vervuiling. De vervuiling heeft geen invloed. (komt enkel voor in hermetisch afgesloten ruimtes)
Vervuilingsgraad 2	Omgeving met enkel nicht-geleidende vervuiling. Occasioneel kan tijdelijke geleiding optreden ten gevolge van condensatie (huiselijkke en kantooromgevingen vallen onder deze categorie)

DVM857

Vervuilingsgraad 3	Omgeving waar geleidende verruiling voorkomt, of droge Niet geleidende verruiling die geleidend kan worden door condensatie. (industrièle omgevingen en omgevingen die blootgesteld worden aan buitenlucht zonderrechtstreeks contact met neerslag)
Vervuilingsgraad 4	Omgeving waar frequent geleidende verruiling voorkomt, bv. veroorzaakt door geleidend stof, regen of sneeuw. (in openlucht en omgevingen met een hoge vochtigheidsgraad of hoge concentraties fjn stof)

Waarschuwing: Dit toestel is ontworpen conform EN 61010-1 verwuilingsgraad 2. Dit houdt bepaalde gebruiksbeperkingen in die te makehben met de pollutie die kan voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor gebruik in omgevingen geklassificeerd als verwuilingsgraad 2.

9. Specificities

Dit toestel is nicht gekalibreerd bij aankoop!

Normen:

Gebruik dit toestel enkel voor metingen aan installatiecategorie CATI, CAT II en CAT III circuits (zie §7).

Gebruik dit toestel alleen in een omgeving met verruilingsgraad 2 (zie §8). Ideale omgevingstemperatuur:

temperatuur: 0^ tot 40^ (32°F tot 104°F)

relatieve vochtigkeit: max. 80% RH

hoogte: max. 2000 m (6560 ft)

spanning 600 V

beveiling door zekering

F0.5 A, 600 VAC, 500 VDC, 5.2 × 21 ~mm

F10 A, 600 VAC, 500 VDC, 5.2 × 21 ~mm

voeding 2x1.5VAAA/R03 (meegelev.)

display LCD, 1999 counts

bereikmodus.. manueel

continuiteitszoemer . ja

diodetest. .ja

batterij-laag-indicatie . ja

dataholdfunctie ja

achtergrundverlichting. neen

DVM857

automatische uitschakeling .
afmetingen 155 x 74 x 40 mm
gewicht (met batterij) 155 g

opslagtemperatuur

temperatuur -20 °C tot 60 °C
vochtigkeit. < 90% RH

meetsonde...CAT III 600 V,10 A; L = 90cm

IP-norm IP20

9.1 GELIJKSPANNING

A!	Voer geen metingen UIT in circuits met spanningen > 600 VDC of > 600 VAC
bereik	resolutie	nauwkeurigheid
200 mV	0.1 mV	± (1.0 % + 2)
2 V	1 mV
20 V	10 mV
200 V	100 mV
600 V	1 V	± (1.2 % + 2)

Beveiling gegen overbelasting: 600 V DC of AC rms

Impedantie: 10 MΩ

9.2 WISSELSPANNING

Δ	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
bereik	resolutie	nauwkeurigheid
2 V	1 mV	± (1.2 % + 3)
20 V	10 V
200 V	100 V
600 V	1 V	± (1.5 % + 3)

Respons gemiddeld, gekalibreerd in rms van een sinusgolf

Frequentiebereik: 40-500 Hz

Beveiling gegen overbelasting: 600 V DC of AC rms

Impedantie: 10 MΩ

9.3 GELIJKSTROOM

A	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
bereik	resolutie	nauwkeurigheid
200 μA	0.1 μA	± (1.2 % + 2)
2 mA	1 μA
20 mA	10 μA
200 mA	100 μA	± (1.5 % + 2)
10 A	10mA	± (2.0 % + 3)

Δ	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
bereik	resolutie	nauwkeurigheid
2 mA	1 μA	± (1.5 % + 3)
20 mA	10 μA
200 mA	100 μA	± (2.0 % + 3)
10 A	10mA	± (2.5 % + 5)

Respons gemiddeld, gekalibreerd in rms van een sinusgolf

Frequentiebereik: 40-500 Hz

Bveiliging gegen overbelasting: 600 V DC of AC rms

Opmerking: 10A≤ 10 s

9.5 WEERSTAND

Δ	Voer geenesterstandsmetingenuit incircuits waarop spanning aanwezig is
bereik	resolutie	nauwkeurigheid
200 Ω	0.1 Ω	± (1.0 % + 3)
2 kΩ	1 Ω	± (1.0 % + 2)
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ
20 MΩ	10 kΩ	± (1.5 % + 3)

Δ	Voer geen diode- of continuüiteitsmetingen uit in circuits waarop spanning aanwezig is
bereik	omschrijving	meetvoorwaarde
	voorwaartse spanning van de diode bij benadering	DC-doorlaatstroom ± 0.6 mA DC-sperspanning ± 1.8 V
	ingebouwde zoemer bij waterranden < 50 Ω	nullastspanning ± 1.8 V

Beveiling gegen overbelasting: 600 V DC of AC rms

9.7 TRANSISTOR hFE

Meetbereik: 0-1000

Ib. = 10 A, Vce = ± 3.0V

10. Gebruik

10.1 GELIJKSPANNINGSMETINGEN (DC)

A	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
A	Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms. Houdijdens metingen uw vingers steeds darüber de beschermingsrand van de meetpennen!

1. Zet de draaischakelaar op "v---".
2. Sluit het rode meetsnoer aan op de "VΩ-+hFEmA"-bus en het Zwarte meetsnoer op de "COM"-bus.
3. Sluit de meetsnoeren aan op de meetbron.
4. De meetwaarde worden met de polariteit van het rode meetsnoer op het scherm weergegeven.

Opmerkingen

• Als het bereik Niet op voorhand gekend is,zet de vereikschakelaar op de hoogste stand en verminder tot de juiste aflezing worden bereikt.
• Als het meetbereik worden overschreten, verschijnt OL of -OL op het scherm. Stel een hoger bereik in.
• De maximale ingangsstroom bedraagt 600V rms.

10.2 WISSELSPANNINGSMETINGEN (AC)

Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms. Houdijdens metingen uw vingers steeds darüber de beschermingsrand van demeetpennen!

1. Zet de draaischakelaar op "V~".
2. Sluit het rode meetsnoer aan op de "VΩ→hFEmA"-bus en het Zwarte meetsnoer op de "COM"-bus.
3. Sluit de meetsnoeren aan op de meetbron.
4. De meetwaarde worden met de polariteit van het rode meetsnoor op het scherm weergegeven.

Opmerkingen

• Zie Gelijkspanningsmetingen.

10.3 GELIJKSTROOMMETINGEN (DC)

Δ	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
Δ	Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms. Houdijdens metingen uw vingers steeds darüber de beschermingsrand van demeetpennen!

1. Zet de draaischakelaar op "A=".
2. Sluit het rode meetsnoer aan op de "VΩ→hFEmA"-bus voor metingen tot 200 mA (sluit het rode meetsnoer aan op "10A"-voir metingen van 200 mA tot 10 A). Sluit het zwarte meetsnoer aan op de "COM"-bus.
3. Sluit de meetsnoeren IN REEKS aan op het circuit waarvan u de belasting wilt meten.
4. De meetwaarde worden met de polariteit van het rode meetsnoer op het scherm weergegeven.

Opmerkingen

• Als het bereik Niet op voorhand gekend is,zet de vereikschakelaar op de hoogste stand en verminder tot de juiste aflezing worden bereikt.
• Als het meetbereik worden overschreten verzischijnt OL of -OL op het scherm. Stel een hoger bereik in.
• De maximale ingangsstroom bedraagt 500mA of 10 A. Dit hangt af van de gebruike bus. De F0.5 A-zekering beschermt stroommeetcircuits die tot 200 mA meten. De F10 A-zekering beschermt stroommeetcircuits

DVM857

die van 200 mA tot 10 A meten. De max./meetijd in het 10 A-bereik bedraagt 15 seconden.

10.4 WISSELSTROOMMETINGEN (AC)

Δ	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
Δ	Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms. Houdijdens metingen uw vingers steeds anschter de beschermingsrand van de meetpennen!

1. Zet de draaischakelaar op "A~".
2. Sluit het rode meetsnoer aan op de "VΩ+ hFEmA"-bus voor metingen tot 200 mA (sluit het rode meetsnoer aan op "10A" voor metingen van 200 mA tot 10 A). Sluit het zwarte meetsnoer aan op de "COM"-bus.
3. Sluit de meetsnoeren IN REEKS aan op het circuit waarvan u de belasting wilt meten.
4. De meetwaarde worden met de polariteit van het rode meetsnoer op het scherm weergegeven.

Opmerkingen

• Zie Gelijkspanningsmetingen.

10.5 WEERSTANDSMETING

Δ	Voer geenesterstandsmetingenuit incircuits waarop spanning aanwezig is.Zorgervoordat alle condensatoren in het circuit volledig ontladen+zijn.

1. Zet de draaischakelaar op
2. Sluit het rode meetsnoer aan op de "VΩ+ hFEmA"-bus en het Zwarte meetsnoer op de "COM"-bus.
3. Sluit de meetsnoeren aan op de watstand. De meetwaarde worden op het scherm weergegeven.

Opmerkingen

• Indien de verstand groter is dan het meetbereik, verschijnt "1" op het scherm. Stel een hoger bereik in. Voor verstandsmetingen in het 1 MΩ-bereik (en hoger), heeft de meter enkele seconden nodig om de uitlezing te stabiliseren. Dit is volkommen normal voor metingen van hogeesteranden.
• Is de ingang nicht aangesloten, d.w.z. in een open circuit, verschijnt OL of -OL op het scherm.

10.6 DIODE EN CONTINUITEITSTEST

Voer geen diode- of continuiteitsmetingenuit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

1. Zet de bereikschakelaar op "2000".
2. Sluit het rode meetsnoer aan op de "VΩ+HFEmA"-bus en het Zwarte meetsnoer op de "COM"-bus.
3. Voor diodemeting, sluit het rode meetsnoor aan op de anode van de diode en het zwarte meetsnoor op de kathode van de diode. Het voorwaartse spanningsval van de diode worden op de display weergegeven.

Voor continuiteitsmeting, sluit de meetsnoeren aan op de twee punten van het circuit dat u wilt meten. De ingebouwde zoemer werkblinkt als er continuiteit is

10.7 TRANSISTOR hFE

1. Zet de bereikschakelaar op "hFE".
2. Sluit het rode meetsnoer aan op de "VΩ+ hFEmA"-bus en het Zwarte meetsnoer op de "COM"-bus.
3. Controller om welt type transistor het gaat (NPN of PNP) en lokaliseer de basis, de zender en de collector. Sluit de aansluitingen van de transistor aan op de aansluitingen van het transistorvoetje. De gemeten versterkingsfactor verschijnt op het scherm.

10.8 DATAHOLDFUNCTIE

Druk op HOLD om de uitgelezen waarde te vergrendelen. Het H-symbool verschijnt op het scherm. Druk nogmaals om te verlaten.

11. Batterijen en zekeringen verrangen

WAARSCHUWING: Om elektrische schokken te vermijden, ontkoppel.altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen, gebruik enkel zekeringen metdezelfdespecificaties zoals aangegeven in deze handleiding.

Opmerking: zie waarschuwing op de achterkant van het toestel

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd konnen worden.

Contacteer uw verdeler voor eventuele reserveonderdelen.

Ontkoppel de meetsnoeren van het meetcircuit en ontkoppel de meetsnoeren voor u de batterijen of zekeringen verrangt.

DVM857

• Plaats een neue batterij wanner "E+ op het scherm verschijnt.
• Zekeringen要去en slechts zelden worden verwangen en een gesprongen zekering is bijna.altijd het gevolg van een menselijke fout.

De batterij verrangen:

• Schakel het toesteluit.
• Verwijder de schroef aan de onderkant van de behuizing en open het batterijvak voorzichtig.
• Verwijder de oude batterij enplaats een neue.
• Sluit de behuizing en draai de schroef vast.

Batterij: 2 × 1.5 V AAA/R03. Respecteer de polariteit.

Zekeringen:

F0.5 A, 600 VAC, 500 VDC, 5.2 × 21 ~mm

F10 A, 600 VAC, 500 VDC, 5.2 × 21 ~mm

Sluit de behuizing zorgvuldig.

12. Problemen en oplossingen

Functioneert het toestel Niet更是 correct tijdens het meten, dan is de interne zekering defect.

Een lage batterijspanning kan leiden tot onnauwkeurige metingen. Vervang de batterij regelmatig.

(tip: Vermindert de Lichtsterkte van de weitergrundverlichting/LCD-display, dan is de batterij bijna leeg.)

Gebruik dit toestel enkel met originele accessoires. Velleman nv is nicht aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatatie over dit product en de LASTE versie van deze handleiding, zie www.velleman.eu. De informatatie in deze handleiding kan te allenijdweorden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSrecht

Velleman nv heeft het auteursrecht voor deze handleiding. Alle weltwijdre rechten voorbehonden. Het is Niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechtebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds+zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdweit op dit moment producten in meer dan 85 landen. Al once producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijkke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan once producten op regelmatte tijdstippen een extra kwaliteitiscontrole, zowel door once eigien kwaliteitsafdeling als door externe gespecialiseerde organisations. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kut u steeds een beroep doen op once waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voir Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie of verwanging van een articel onmogelijk is of indien de kosten hiervoor buiten verhouding zich, kan Velleman® beslissen het desbetreffende articel te verwangen door een gelijkwaardig articel of de aankoopsom van het articel gedeelrijk of volledig terug te betalen. In dat geval krijgt u een verwangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot eenaar na aankoop en levering, of een verwangend product gegen 50% van de kosprijs of terugbetaling van 50% bij ontdekking na eenaar tot 2aar.

- Valt nicht onder waarborg:

• allerechtstreekse of onrechtstreekse schade na de leveringveroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil,vocht...),en door het toestel,alsook zichin inhoud (bv. verlies van data),vergoedng voor eventuele winstderving.

• verbruiksgoederen, onderdelen of hulpstukken die onderhevig zich aan veroudering door normala gebruik zoals bv. batterijen (zowel oplaadbare als Niet-oplaadbare, ingebouwd of cervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

• defecten ten gevolge van brand, waterschade, bliksem, oncevallen, naturuarrampen, enz.

• defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

• schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik worden de garantieperiode herleid tot 6 maand).

• schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

• alle schade door wijzigingen, reparaties of modificationsuitgevoerd door derden zonder toestemming van Velleman®

• Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zichn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijkke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foulomschrijving bij.

Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog een's na of er geen voor de hand ligende reden is waarom het toestel Niet hier behoren werk (zie handleiding). Op deze wijze kunt u kosten enijd besparen. Denk eraan dat er ook voor ni:tdefecte toestellen een kosten voor controle aangerekend kan worden.

• Bij reparations buiten de waarborgperiode zullen transportkosten aangerekend worden.

• Elke commerciele garantie LAST deze rechten onverminderd.

Bovenstaande opsomming kan eventuele aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).

FR
