Typ produktu	Elektryczny promiennik podczerwieni pełnego spektrum
Marka	Harvia
Model	DIR350R
Moc	350 W
Zasilanie	230 V ~ 1N 50 Hz
Stopień ochrony	IPX2
Kąt promieniowania	122,5°
Bezpiecznik termiczny	130 °C
Materiał frontu	Szkło Schott Nextrema ciemne
Element grzejny	Vitae pełnego spektrum
Rozkład promieniowania	A: 24%, B: 55%, C: 21%
Długość przewodu zasilającego	3 m z wtyczką
Dopuszczalna temperatura otoczenia	+10 °C do +140 °C
Temperatura przechowywania	-25 °C do +70 °C
Zgodne zastosowanie	Ogrzewanie ciała ludzkiego lub kabiny na podczerwień
Możliwa instalacja	Grzejnik tylny, przedni lub sufitowy
Regulacja	Płynna za pomocą zewnętrznego sterownika
Akcesoria opcjonalne	Panel przedni ze stali nierdzewnej, osłona ochronna, ergonomiczne oparcie itp.
Konserwacja	Bezobsługowy; czyścić wilgotną szmatką po ostygnięciu
Bezpieczeństwo	Bezpiecznik temperaturowy; nie zakrywać; zachować minimalne odległości
Stopień ochrony z akcesorium IPX4	Możliwe z panelem przednim lub oparciem drewnianym

Często zadawane pytania - DIR350R HARVIA

Jaka jest moc grzejnika DIR350R?

Moc wynosi 350 W, odpowiednia do użytku jako grzejnik tylny lub przedni w kabinie na podczerwień.

Czy mogę zainstalować grzejnik na suficie?

Tak, model DIR350R może być instalowany na suficie, ale tylko dla mocy 750 W i 1300 W zgodnie z instrukcją. Dla 350 W zalecana instalacja to grzejnik tylny lub przedni.

Jakie odległości bezpieczeństwa należy zachować?

Dla DIR350R w montażu pionowym zachowaj odległość 15 mm góra/dół i 25 mm po bokach od materiałów łatwopalnych. W montażu poziomym odległość góra/dół wynosi 80 mm.

Czy grzejnik jest wodoodporny?

Stopień ochrony to IPX2, chroniący przed kroplami wody. Aby uzyskać ochronę IPX4 przed rozpryskami, należy zainstalować opcjonalną osłonę (panel ze stali nierdzewnej lub oparcie drewniane).

Jak czyścić grzejnik?

Wyłącz urządzenie i pozostaw do ostygnięcia. Czyść szybę wilgotną szmatką. Nigdy nie zanurzać w wodzie ani nie lać wody bezpośrednio.

Jakie są dostępne akcesoria?

Panel przedni ze stali nierdzewnej szczotkowanej lub czarnej, osłona ochronna, ergonomiczne oparcie lub drewniane oraz dystrybutor podczerwieni z przewodami.

Czy grzejnik jest bezobsługowy?

Tak, promiennik podczerwieni jest bezobsługowy. Wymagane jest tylko okazjonalne czyszczenie szyby.

Jakie jest wymagane napięcie zasilania?

Zasilanie musi być 230 V ~ 1N 50 Hz z przewodem o długości 3 metrów z wtyczką.

Czy mogę używać grzejnika w łaźni parowej?

Nie, instalacja w łaźni parowej jest niedozwolona. Użycie ogranicza się do kabin na podczerwień.

Co zrobić w przypadku stłuczonej szyby?

Grzejnik nie może być już używany. Szyba lub element grzejny musi zostać wymieniony przez profesjonalistę. Odnieś się do danych technicznych w celu znalezienia części zamiennej.

INSTRUKCJA OBSŁUGI DIR350R HARVIA

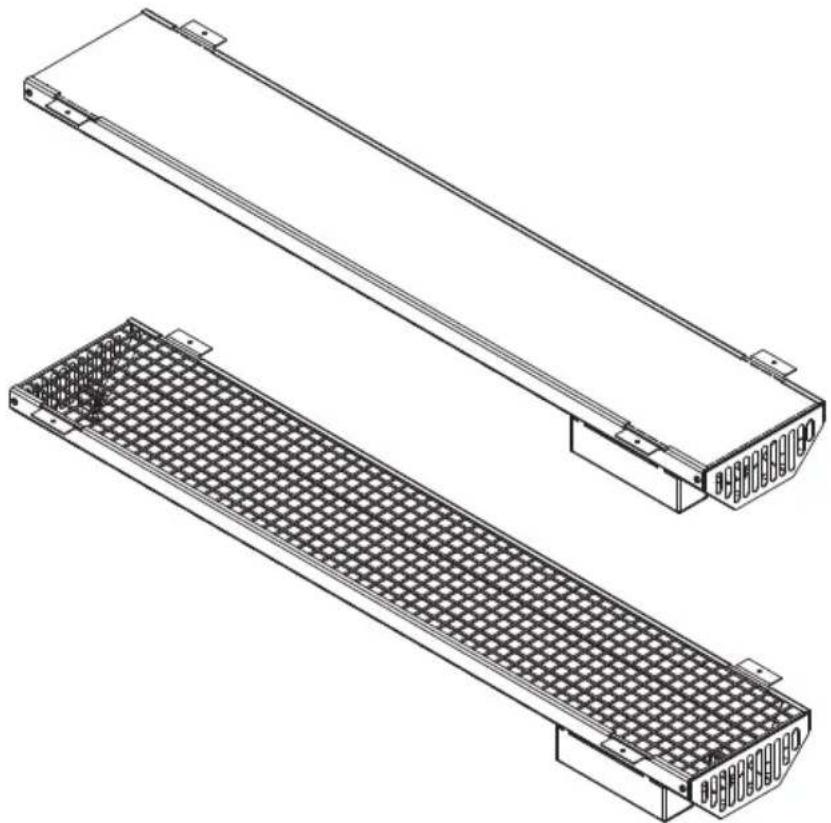

Promiennik pełnozakresowy

VITAE 350 / 500 / 750 / 1300 ECO 350 / 500 / 750

INSTRUKCJA OBSŁUGI

Język polski

1. Wprowadzenie do instrukcji 3

2. Ważne wskazówki bezpieczeństwa 4

2.1. Użytkowanie zgodne z przeznaczeniem 4
2.2. Wskazówki bezpieczeństwa 4

1. Opis produktu 7

3.1. Zakres dostawy 7
3.2. Funkcje produktu 7
3.3. Opcjonalne akcesoria 7

1. Prawidłowe umiejscowienie 8

2. Montaż i podłączenie 9

5.1. Odległości bezpieczeństwa 10
5.2. Otwór montażowy 11
5.3. Montaż 12

1. Czyszczenie i konserwacja 13

6.1. Czyszczenie 13
6.2. Konserwacja 13

1. Utylizacja 13

2. Dane techniczne 14

1. Wprowadzenie do instrukcji

Przeczytaj uważnie niniejszą instrukcję montażu. Przechowuj ją w pobliżu promiennika podczerwieni. Dzięki temu będzie można w każdej chwili z niej skorzystać w celu uzyskania informacji dotyczących bezpieczeństwa i użytkowania.

Niniejsza instrukcja montażu i obsługi jest również dostępna do pobrania na naszej stronie internetowej www.sentiotec.com/downloads.

Symbole używane w ostrzeżeniach

W niniejszej instrukcji montażu przed działaniami stwarzającymi zagrożenie zamieszczone są ostrzeżenia. Należy bezwzględnie przestrzegać tych ostrzeżeń. Pozwoli to zapobiec powstaniu szkód rzeczowych i obrażeniom, które w najgorszym przypadku mogą być nawet śmiertelne.

Ostrzeżenia zawierają hasła ostrzegawcze, które mają następujące znaczenia:

NIEBEZPIECZEŃSTWO!

Nieprzestrzeganie tego ostrzeżenia prowadzi do śmierci lub poważnych obrażeń.

OSTRZEŻENIE!

Nieprzestrzeganie tego ostrzeżenia może doprowadzić do śmierci lub poważnych obrażeń.

OSTROŻNIE!

Nieprzestrzeganie tego ostrzeżenia może doprowadzić do niewielkich obrażeń.

UWAGA!

To hasło ostrzega przed szkodami rzeczowymi.

Inne symbole

Ten symbol oznacza porady i przydatne wskazówki.

Nie zakrywaj! Przeczytać instrukcję obsługi

2. Ważne wskazówki bezpieczeństwa

Promiennik podczerwieni jest wykonany zgodnie z powszechnie przyjętymi zasadami techniki bezpieczeństwa. Mimo to podczas jego użytkowania mogą występować pewne zagrożenia. Dlatego należy stosować się do poniższych wskazówek bezpieczeństwa i specjalnych ostrzeżeń zamieszczonych w poszczególnych rozdziałach.

2.1. Użytkowanie zgodne z przeznaczeniem

Promiennik podczerwieni służy do ogrzewania ludzkiego ciała oraz/lub do nagrzewania kabiny na podczerwień.

Promiennik podczerwieni może być używany tylko w połączeniu ze sterownikiem z funkcją automatycznego ograniczania czasu grzania.

Każdy inny rodzaj zastosowania uważany jest za użytkowanie niezgodne z przeznaczeniem. Użytkowanie niezgodne z przeznaczeniem może spowodować uszkodzenie produktu, ciężkie obrażenia lub śmierć.

2.2. Wskazówki bezpieczeństwa

• Montaż połączeń zaciskowych może wykonywać tylko wykwalifikowany elektryk lub osoba posiadająca porównywalne kwalifikacje.
• Montaż połączeń wtykowych może wykonać użytkownik.
• Prace w zakresie montażu i podłączania promiennika podczerwieni można wykonywać wyłącznie wówczas, gdy instalacja jest odłączona od napięcia.

• Należy również przestrzegać lokalnych przepisów obowiązujących w miejscu instalacji. Należy przestrzegać zaleceń normy EN 60335-2-53 (VDE 0700 cz. 53).

• Zwracać uwagę na to, aby promiennik podczerwieni nie był narażony na obciążenia mechaniczne, ponieważ może to spowodować pęknięcie. Nie wolno używać promienników z pękniętym szklanym frontem lub elementem grzejnym promiennika. Szkło lub element grzejny promiennika należy wymienić (nr artykułu, patrz 8. Dane techniczne na stronie 14).

• Podczas pozycjonowania oraz montażu promiennika podczerwieni należy zachować minimalne odległości bezpieczeństwa (patrz 5.1. Odległości bezpieczeństwa na stronie 10).
• Promiennik spełnia wymagania zgodnie z IPX2. Do montażu bryzgoszczelnego, zgodnie z IPX4, konieczna jest osłona krawędzi promiennika podczerwieni (np.: osłona ze stali nierdzewnej, patrz 3.3. Opcjonalne akcesoria na stronie 7).
• Montaż promiennika w łaźni parowej jest niedozwolony.
• W kwestiach, które nie zostały w sposób wyczerpujący opisane w instrukcji obsługi, dla własnego bezpieczeństwa należy zwrócić się do dostawcy urządzenia.
• Przed włączeniem sterownika promiennika podczerwieni zadbać o to, by na promienniku podczerwieni lub przed nim nie były zawieszone żadne łatwopalne przedmioty.
• Nigdy nie dotykać szkła promiennika podczerwieni podczas jego eksploatacji. Szkło promiennika podczerwieni bardzo mocno się nagrzewa. W zależności od funkcji wykorzystywanych przez użytkownika może być konieczne zamontowanie zabezpieczenia przed dotknięciem (np.: drewnianej poręczy, kratki ochronnej, patrz 3.3. Opcjonalne akcesoria na stronie 7).
• Urządzenie nie może być używane przez dzieci w wieku poniżej 8 lat.

- Urządzenie może być używane przez dzieci w wieku powyżej 8 lat, osoby z ograniczoną sprawnością fizyczną, sensoryczną lub umysłową i nieposiadające doświadczenia oraz wiedzy po spełnieniu następujących warunków:

– jeśli są nadzorowane,

- jeśli zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją zagrożenia, jakie mogą się pojawić.

- Dzieciom nie wolno bawić się urządzeniem.

- Dzieci w wieku poniżej 14 lat mogą czyścić urządzenie tylko wtedy, kiedy są pod nadzorem.

- Jeśli użytkownik należy do grupy osób o ograniczonej zdolności odczuwania ciepła lub znajduje się pod wpływem alkoholu, leków lub narkotyków, nie powinien używać promieniowania podczerwonego ze względów zdrowotnych.

- Jeżeli utrzymujący się rumień (trwałe zaczerwienienie skóry przez ponad jeden dzień) lub siateczkowate przebarwienia utrzymują się po regularnym naświetlaniu promieniami podczerwonymi, naświetlanie nie powinno być powtarzane i należy skonsultować się z lekarzem, aby zapobiec rozwojowi rumienia erythema ab igne.

- Zaleca się, aby nie stosować promieniowania podczerwonego w ciągu 24 godzin od ekspozycji na promieniowanie UV ze sztucznego źródła lub po opalaniu się.

- Osoby narażone na ryzyko przegrzania, takie jak osoby cierpiące na choroby układu krążenia, powinny w razie wątpliwości skonsultować się z lekarzem przed skorzystaniem z kabiny cieplnej.

- W kwestiach, które nie zostały w sposób wyczerpujący opisane w instrukcji obsługi, dla własnego bezpieczeństwa należy zwrócić się do dostawcy urządzenia.

3. Opis produktu

3.1. Zakres dostawy

• Promiennik podczerwieni z kablem przyłączeniowym o dł. 3 m z wtyczką
• Instrukcja montażu

3.2. Funkcje produktu

Promiennik podczerwieni posiada następujące funkcje:

• Możliwość montażu jako promiennik tylny, promiennik przedni lub sufitowy
• Samozabezpieczenie dzięki zabezpieczającemu ogranicznikowi temperatury
• Płynna regulacja
• Modele z pokrywą szklaną oferują w stanie zamontowanym w połączeniu z osłoną czołową lub poręczą drewnianą poziom ochrony IPX4 (nadają się do saun)
• VITAE Promiennik pełnozakresowy Nextrema ciemne Intensywność promieniowania: A 24%, B 55%, C 21%
• Nextrema Promiennik pełnozakresowy ciemne Intensywność promieniowania: A 9%, B 57%, C 34%
• Promiennik pełnozakresowy ECO ze szkłem Intensywność promieniowania: A 24%, B 55%, C 21%
• Promiennik pełnozakresowy ECO z kratką Intensywność promieniowania: A 14%, B 40%, C 46 %

3.3. Opcjonalne akcesoria

• Osłona czołowa ze stali nierdzewnej, szczotkowana (350 W/1-027-948, 500/750/1300 W/1-027-779)
• Ośłona czołowa ze stali nierdzewnej, lakierowana na czarno (350 W/1-027-905, 500/750/1300 W/1-027-157)
• Kratka ochronna (350/1-027-791, 500 W/1-027-792)
• Ergonomiczne oparcie (350/500 W/514-L/A/D)

• Ergonomiczne oparcie VitaMy (350 W/1-039-182)

• Drewniane oparcie, lipa (350 W/1-028-578, 500/750 W/1-032-185)

• Drewniane oparcie Prestige (350 W/1-032-186, 500/750 W/1-032-213)
• Rozdzielacz podczerwieni (IR-1P2, IR-1P3, IR-1P5)
• Kabel do rozdzielacza (IR-1P2, IR-1P3, IR-1P5)
• Przewód przyłączeniowy do rozdzielacza (IR-IS-A03, IR-IS-A10, IR-IS-A25)

4. Prawidłowe umiejscowienie

Zastosowanie jako:

• Promiennik tylny: 350 W, 500 W
- Promiennik przedni: 350 W, 500 W, 750 W
• Promiennik sufitowy: 750 W, 1300 W

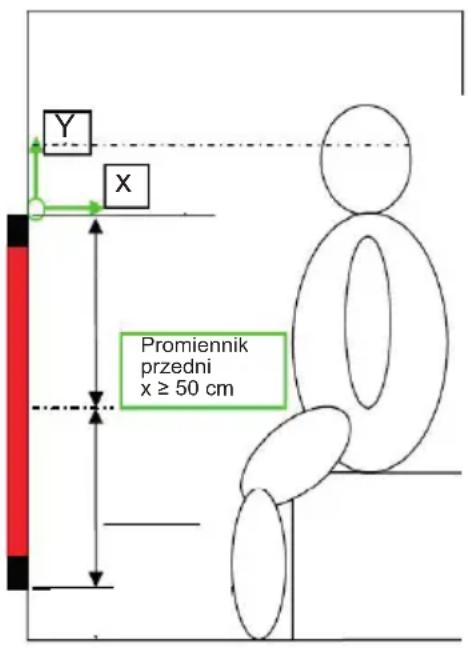

Zgodnie z normą EN 60335-2-53 natężenie promieniowania w obszarze klatki piersiowej i pleców osoby znajdującej się w kabinie do napromieniowania promieniami podczerwonymi, uśrednione na siatce o wymiarach 20 cm x 20 cm, nie może przekraczać wartości 1000 W m-2 (należy zauważyć, że ta wartość graniczna odnosi się do zapobiegania stresowi termicznemu).

W celu zapewnienia, że ta wartość graniczna nie zostanie przekroczona, jako promiennik tylny może być stosowany tylko promiennik 350 W lub 500 W. Ponadto podczas doboru lokalizacji promiennika tylnego należy zwracać uwagę na to, że odstęp od pleców nie może być mniejszy niż 4 cm.

Jako promienniki przednie mogą być stosowane tylko promienniki 350 W, 500 W lub 750 W. Należy przy tym pamiętać, że odstęp minimalny pomiędzy górną częścią ciała a promiennikiem przednim nie może być mniejszy niż 50 cm (na zdjęciu „Y”).

W celu uzyskania poziomu poniżej wartości granicznych ICNIRP dla długotrwałej ekspozycji oka na promieniowanie podczerwone, wynoszących 100 W/m2, konieczne jest przesunięcie promienników w dół (na zdjęciu „Y”).

Szczegółowe informacje można znaleźć w ekspertyzie LE-G18/3 oraz LE-G31/18 autorstwa Seibersdorf Laboratories.

5. Montaż i podłączenie

OSTRZEŻENIE!

Ryzyko porażenia prądem elektrycznym

- Prace w zakresie montażu i podłączania promiennika podczerwieni można wykonywać wyłącznie wówczas, gdy instalacja jest odłączona od napięcia.

• Promiennik jest dostarczany z zamontowaną wtyczką. Montaż połączenia wtykowego może wykonać użytkownik.
• Jeżeli przewód promiennika ma zostać na stałe podłączony bezpośrednio do jednostki sterującej, to wtyczkę należy zdemontować. Montaż połączenia zaciskowego może wykonywać tylko wykwalifikowany elektryk lub osoba posiadająca porównywalne kwalifikacje.
• Tylnej ścianki promiennika NIE wolno zakrywać, aby powstające ciepło mogło uchodzić przez otwory.

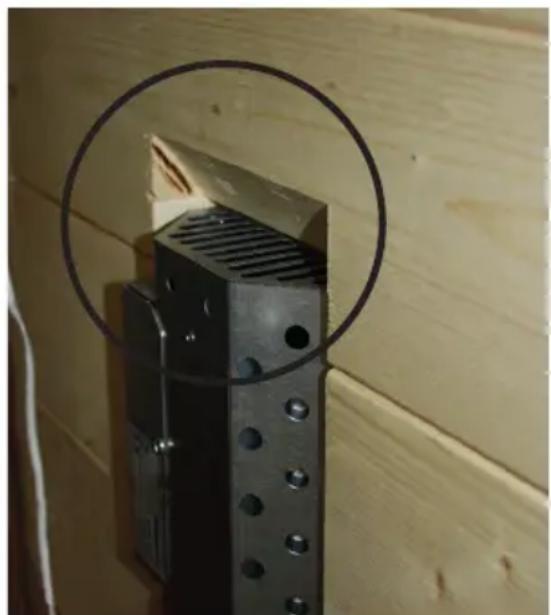

• NIE zakrywać szczelin wentylacyjnych na górze i na dole (patrz rys. 1).
• W celu zapewnienia prawidłowego działania zabezpieczenia termicznego w przypadku pionowego montażu (np. jako promiennik tylny) skrzynka przyłączowa musi znajdować się u góry (patrz rys. 14).
• Należy zachować minimalne odległości bezpieczeństwa od materiałów łatwo-palnych (patrz 5.1. Odległości bezpieczeństwa na stronie 10).

rys. 1: ryśe zał Powyacąszkzyjinki wentylacyjnych

5.1. Odległości bezpieczeństwa

Przestrzegać podanych minimalnych odległości bezpieczeństwa oraz rys. 3.

Promiennik podczerwieni 350 W, 500 W

(DIR-350-R / DIR-500-R / WIR-350-R /WIR-500-R /

ECO-350-R / ECO-500-R / ECO-350-G / ECO-500-G)

w przypadku montażu w pionie: w przypadku montażu w poziomie:

B = 15 mm

B = 80 mm

F = 25 ~mm

F = 25 ~mm

Promiennik podczerwieni 750 W (DIR-750-R / WIR-750-R / ECO-750-R)

w przypadku montażu w poziomie:

B = 100 mm

F = 150 ~mm

Promiennik podczerwieni 1300 W (DIR-1300-R / WIR-1300-R)

w przypadku montażu w poziomie:

B = 150 mm

F = 200 ~mm

rys. 3: Odległości bezpieczeństwa promiennika podczerwieni

5.2. Otwór montażowy

Przestrzegać rys. 1 oraz rys. 4.

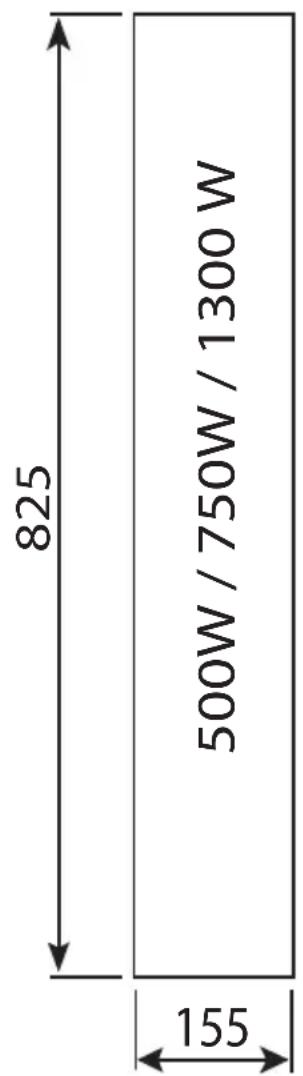

rys. 4: Otwory montażowe dla promiennika podczerwieni Wymiary w mm

Przestrzegać rys. 2 oraz rys. 5.

OSTROŻNIE!

Należy zwracać uwagę na to, aby skrzynka przyłączowa promiennika znajdowała się u góry!

W przypadku promienników podczerwieni o mocy 1300 W w zakresie dostawy znajduje się taśma ogniochronna. Przed zamontowaniem promiennika należy ją nakleić na zewnętrzną krawędź otworu (patrz poz. A na rys. 5)

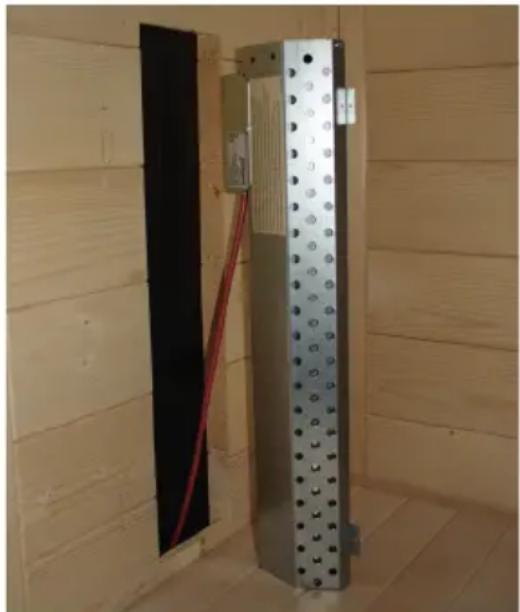

rys. 5: Montaż promiennika podczerwieni z opcjonalną osłoną ze stali nierdzewnej oraz bez niej

A Otwór w ścianie kabiny
B Promiennik podczerwieni
C Ośłona ze stali nierdzewnej (opcjonalna)

6. Czyszczenie i konserwacja

6.1. Czyszczenie

UWAGA!

Ryzyko uszkodzenia urządzenia

Promiennik jest bryzgoszczelny, jednak bezpośredni kontakt z wodą może spowodować uszkodzenie urządzenia.

• NIGDY nie zanurzaj urządzenia w wodzie.
• Nie zalewaj urządzenia woda.

• Nie czyść urządzenia zbyt wilgotną szmatką.

• Wyłącz promiennik.

• Pozostaw promiennik do ostygnięcia.
• Wytrzyj ostrożnie szkło miękką szmatką.

6.2. Konserwacja

Promiennik podczerwieni jest bezobsługowy.

7. Utylizacja

• Materiały opakowaniowe należy utylizować zgodnie z obowiązującymi przepisami.
• Stare urządzenia zawierają materiały możliwe do powtórnego przetworzenia jak również szkodliwe substancje. Dlatego nie należy ich umieszczać w pojemnikach na odpady nienadające się do powtórnego przetworzenia, lecz utylizować je zgodnie z lokalnymi przepisami.

8. Dane techniczne

Dane ogólne wszystkich promienników

Warunki przechowywania: -25°C do +70°C

Temperatura otoczenia: +10°C do +140°C

Napięcie sieciowe: 230 V \~ 1N 50 Hz

Zabezpieczenie termiczne: 130°C

Stopień ochrony: IPX2

Kabel przyłączeniowy: 3 m – 3 x 1,5 mm² izolowany, z wtyczka

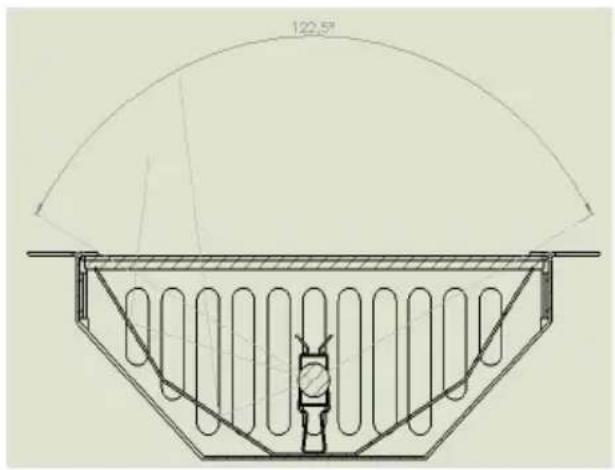

Kąt promieniowania: 122,5°

DIR-350-R

Szkło przednie: Schott Nextrema ciemne (1-027-840)

Element grzejny promiennika: 350 W – Vitae (1-027-836)

DIR-500-R

Szkło przednie: Schott Nextrema ciemne (1-027-839)

Element grzejny promiennika: 500 W – Vitae (1-027-837)

DIR-750-R

Szkło przednie: Schott Nextrema ciemne (1-027-839)

Element grzejny promiennika: 750 W – Vitae (1-027-838)

DIR-1300-R

Szkło przednie: Schott Nextrema ciemne (1-027-839)

Element grzejny promiennika: 1300 W – Vitae (1-027-835)

WIR-350-R

Szkło przednie: Schott Nextrema białe (1-027-842)

Element grzejny promiennika: 350 W – ECO pełnozakresowy (1-027-783)

WIR-500-R

Szkło przednie: Schott Nextrema białe (1-027-841)

Element grzejny promiennika: 500 W – ECO pełnozakresowy (1-027-786)

WIR-750-R

Szkło przednie: Schott Nextrema białe (1-027-841)

Element grzejny promiennika: 750 W – ECO pełnozakresowy (1-027-789)

WIR-1300-R

Szkło przednie: Schott Nextrema białe (1-027-841)

Element grzejny promiennika: 1300 W – Vitae (1-027-835)

ECO-350-R

Szkło przednie: szkło ceramiczne ciemne (1-030-968)

Element grzejny promiennika: 350 W – ECO pełnozakresowy (1-027-783)

ECO-500-R

Szkło przednie: szkło ceramiczne ciemne (1-030-969)

Element grzejny promiennika: 500 W – ECO pełnozakresowy (1-027-786)

ECO-750-R

Szkło przednie: szkło ceramiczne ciemne (1-030-969)

Element grzejny promiennika: 750 W – ECO pełnozakresowy (1-027-789)

ECO-350-G

Przód: kratka metalowa, czarna, flokowana (1-027-791)

Element grzejny promiennika: 350 W – ECO pełnozakresowy (1-027-783)

ECO-500-G

Przód: kratka metalowa, czarna, flokowana (1-027-792)

Element grzejny promiennika: 500 W – ECO pełnozakresowy (1-027-786)
