Produkttyp	Infraröd elektrisk värmare med fullt spektrum
Märke	Harvia
Modell	DIR350R
Effekt	350 W
Matning	230 V ~ 1N 50 Hz
Skyddsklass	IPX2
Strålningsvinkel	122,5°
Termisk säkring	130 °C
Frontmaterial	Mörkt Schott Nextrema-glas
Värmeelement	Vitae fullt spektrum
Strålningsfördelning	A: 24 %, B: 55 %, C: 21 %
Nätkabellängd	3 m med kontakt
Tillåten omgivningstemperatur	+10 °C till +140 °C
Förvaringstemperatur	-25 °C till +70 °C
Avsedd användning	Uppvärmning av människokropp eller infrarödhytt
Möjlig installation	Bak-, fram- eller takvärmare
Inställning	Steglös via extern styrning
Tillval	Rostfritt frontpanel, skyddsgaller, ergonomiskt ryggstöd, etc.
Underhåll	Underhållsfritt; rengöring med fuktig trasa efter avsvalning
Säkerhet	Säkerhetstemperaturbegränsare; får inte täckas; respektera minsta avstånd
Skyddsklass med tillbehör IPX4	Möjligt med frontpanel eller träryggstöd

Vanliga frågor - DIR350R HARVIA

Vad är effekten på DIR350R-värmaren?

Effekten är 350 W, lämplig för användning som bak- eller framvärmare i en infrarödhytt.

Kan jag installera värmaren i taket?

Ja, modellen DIR350R kan installeras i taket, men endast för effekterna 750 W och 1300 W enligt instruktionerna. För 350 W är rekommenderad installation som bak- eller framvärmare.

Vilka säkerhetsavstånd måste hållas?

För DIR350R i vertikal montering, håll ett avstånd på 15 mm upptill/nertill och 25 mm på sidorna från brännbara material. Vid horisontell montering är avståndet upptill/nertill 80 mm.

Är värmaren vattentät?

Skyddsklassen är IPX2, som skyddar mot vattendroppar. För IPX4-skydd mot stänk måste ett tillval monteras (rostfritt frontpanel eller träryggstöd).

Hur rengör jag värmaren?

Stäng av enheten och låt den svalna. Rengör glaset med en fuktig trasa. Doppa aldrig i vatten eller häll vatten direkt.

Vilka tillbehör finns?

Rostfritt borstat eller svart frontpanel, skyddsgaller, ergonomiskt eller träryggstöd samt infraröd distributör med kablar.

Är värmaren underhållsfri?

Ja, den infraröda värmaren är underhållsfri. Endast enstaka rengöring av glaset krävs.

Vilken matningsspänning krävs?

Matningen måste vara 230 V ~ 1N 50 Hz med en 3 meter lång kabel med kontakt.

Kan jag använda värmaren i ett ångbad?

Nej, installation i ångbad är inte tillåten. Användningen är begränsad till infrarödkabiner.

Vad gör jag om glaset går sönder?

Värmaren får inte användas längre. Glaset eller värmeelementet måste bytas av en fackman. Se tekniska data för reservdel.

BRUKSANVISNING DIR350R HARVIA

Innehållsförteckning

1. Om monterings- och bruksanvisningen 3

2. Viktig säkerhetsinformation 4

2.1. Ändamålsenlig användning 4
2.2. Säkerhetsanvisningar 4

1. Produktbeskrivning 7

3.1. Leveransomfattning 7
3.2. Funktioner 7
3.3. Tillbehör...7

1. Korrekt placering 8

2. Installation och anslutning 9

5.1. Säkerhetsavständ ..... 10
5.2. Monteringsutskärning 11
5.3. Installation 12

1. Rengöring och underhåll 13

6.1. Rengöring....13
6.2. Underhåll 13

1. Avfallshantering 13

2. Tekniska data 14

1. Om monterings- och bruksanvisningen

Läs monteringsanvisningarna noggrant och förvara dem nära infrarödvärmaren. På detta sätt har du alltid tillgång till information kring säkerhet och användning.

Den här monterings- och bruksanvisningen kan även laddas ner från vår webbsida, www.sentiotec.com/downloads.

Symboler och varningar

I denna bruksanvisning placeras en varning före aktiviteter som innebär en risk. Dessa varningar ska alltid beaktas. På så sätt undviker man sakskador och personskador, som i värsta fall kan ha dödlig utgång.

Följande signalord används:

FARA!

Om de här varningarna/anvisningarna inte följs leder det till allvarliga eller livsfarliga skador.

WARNING!

Om de här varningarna/anvisningarna inte följs kan det leda till allvarliga eller livsfarliga skador.

FÖRSIKTIGHET!

Om de här varningarna/anvisningarna inte följs kan det leda till lindriga skador.

WARNING!

Varnar för sakskador.

Övriga symboler

Används vid tips och nyttig information.

Täck inte över! Läs bruksanvisningen

SV

2. Viktig säkerhetsinformation

Denna infrarödvärmare är byggd i enlighet med erkända säkerhetsregler. Det kan ända uppstå vissa risker under användningen. Följ alltid nedanstående säkerhetsanvisningar och observera de särskilda varningarna i resp. kapitel.

2.1. Ändamålsenlig användning

Infrarödvärmaren används för att värma upp människokroppen och/eller för uppvärmning av infraröda kabiner.

Infrarödvärmaren får endast användas i kombination med en kontroll med automatisk tidsbegränsning för uppvärmning.

All annan användning betraktas som ej ändamålsenlig. Ej ändamålsenlig användning kan leda till skador på produkten och innebära risk för allvarliga eller livsfarliga skador.

2.2. Säkerhetsanvisningar

- Montering av klämanslutningar får endast utföras av en kvalificerad elektriker eller en person med motsvarande kvalifikationer.

- Montering av plugganslutningar kan utföras av användaren.

- Installations- och anslutningsarbeten på infrarödvärmaren får endast utföras när strömmen är avstängd.

- Följ gällande lokala bestämmelser. Föreskrifterna enligt EN 60335-2-53 (VDE 0700 del 53) måste följas.

- Se till att den infraröda värmaren inte utsätts för mekanisk belastning, detta leder till att skador på maskinen uppstår. Värmare med en trasig glasfront eller kylarelement får inte längre användas.

Glaset eller kylarelementet måste bytas ut (för artikelnummer se 8. Tekniska data på sidan 14)

• Vid placering och installation av den infrarödvärmaren måste de minsta säkerhetsavständen beaktas (se Säkerhetsavständ på sida 5.1. Säkerhetsavständ på sidan 10)
• Värmaren uppfyller kraven i IPX2. För en stänksäker installation, enligt IPX4, är det nödvändigt att täcka kanten på infrarödvär-maren (t.ex. med ett skydd i rostfritt stål, se kapitel 3.3. Tillbehör på sidan 7)

- Det är inte tillåtet att installera värmaren i ett ångbad.

- Om det uppstår problem som inte beskrivs tillräckligt detaljerat i bruksanvisningen, vänd dig, för din egen säkerhets skull, till leverantören/återförsäljaren.

- Se till att inga brandfarliga föremål hänger på eller framför infra-rödvärmaren innan du akttiverar värmarens kontroll.

- Rör aldrig vid infrarödvärmarens glas under drift. Infrarödvärma-rens glas blir mycket varmt. Beroende på användarfunktion kan det vara nödvändigt att installera ett pekskydd (t.ex. träryggstöd eller ett skyddsgaller, se 3.3. Tillbehör på sidan 7).

- Barn under 8 år får inte använda utrustningen.

- Under följande förutsättningar får utrustningen användas av barn över 8 år, av personer med nedsatt psykisk, sensorisk eller mental förmåga och av personer som saknar erfarenhet och kunskap om liknande utrustningar:

- under uppsikt.

– när de har instruerats om säker användning och känner till vilka risker som kan uppstå.

- Utrustningen är ingen leksak. Barn får inte leka med den.

- Barn under 14 år får endast rengöra utrustningen under uppsikt.

- Om du tillhör gruppen människor med begränsad värmekänsla eller om du är påverkad av alkoholkonsumtion, medicinering eller droger, använd då inte infrarödvärmaren av säkerhetsskäl.

- Om bestående erytem (permanent rodnad i huden i mer än en dag) eller om nätliknande färgförändringar kvarstår efter regelbunden bestrålning med infrarödvärmaren, bör bestrålningen inte upprepas och läkare bör konsulteras för att förhindra utveckling av erytem ab igne.

- Det rekommenderas att infrarödvärmaren inte används under 24 timmar efter exponering för UV-strålning från en konstgjord källa eller från solljus.

- Personer med risk för överhettning, till exempel personer med hjärt-kärlsjukdomar, bör konsultera en läkare innan de använder en värmekabin.

- Om det uppstår problem som inte beskrivs tillräckligt detaljerat i bruksanvisningen, vänd dig, för din egen säkerhets skull, till leverantören/återförsäljaren.

3. Produktbeskrivning

3.1. Leveransomfattning

Den infrarödvärmaren har följande funktioner:

• Installation som bakre, främre eller takstrålkastare
• Inbyggd säkring med termostat.

• Steglös dimning
  •

• Modeller med glasöverdrag, när de installeras, i kombination med en frontpanel eller ryggstöd i trä, erbjuder skyddsklass IPX4 (lämplig för bastuanläggnigar)

• VITAE fullspektrumsvärmare Nexterma mörkat glas Strålningsintesitet: A 24%, B 55%, C 21%
• Nexterma fullspektrumsvärmare vitt glas Strålningsintesitet: A 9%, B 57%, C 34%
• ECO fullspektrumsvärmare med glas Strålningsintensitet: A 24%, B 55%, C 21%
• ECO fullspektrumstrålare med galler Strålningsintesitet: A 14%, B 40%, C 46%

3.3. Tillbehör

• Frontpanel med borstat, rostfritt stål (350W/1-027-948, 500/750/1300W/1-027-779)
• Frontpanel av rostfritt stål i lackerad svart (350W/1-027-905, 500/750/1300W/1-027-157)
  • Skyddsgaller (350/1-027-791, 500W/1-027-792)
• Ergonomiskt ryggstöd (350/500W/514-L/A/D)

• Ergonomiskt ryggstöd VitaMy (350W/1-039-182)

• Ryggstöd i lind (350W/1-028-578, 500/750W/1-032-185)
  • Ryggstöd prestige (350W/1-032-186, 500/750W/1-032-213)

• Infrarödsfördelare (IR-1P2, IR-1P3, IR-1P5)
• Kabel till födelare (IR-1P2, IR-1P3, IR-1P5)
• Anslutningskabel för fördelaren (IR-IS-A03, IR-IS-A10, IR-IS-A25)

4. Korrekt placering

Användning som:

• Ryggreflektor: 350 W, 500 W
• Frontreflektor 350 W, 500 W, 750 W
• Takreflektor 750 W, 1300 W

Enligt EN 60335-2-53 får strålningsstyrkan i en infrarödkabin där värmen fördelas över ett rutnät på 20 cm x 20 cm får i bröst- och ryggområdet hos en person inte överstiga värdet 1000 W m-2 (det bör noteras att detta gränsvärdet har för syfte att förhindra värmestress).

För att säkerställa att detta gränsvärde inte överskrids får endast en 350 W eller 500 W värmare användas som bakvärmare. När du placerar den bakre värmaren är det viktigt att se till att avståndet från ryggen till värmaren inte är mindre än 4 cm.

Endast 350 W, 500 W eller 750 W-stålkastare får användas som frontvärmare. Observera att minimiavständet mellan överkroppen och frontvärmaren inte får vara mindre än 50 cm (på bilden „x“).

För att inte överskrida ICNIRP:s gränsvärden på 100 W/m2 för "IR-öga" gällande användning över lång tid, måste sändarna flyttas nedåt „Y“).

Du hittar detaljerad information i rapporterna LE-G18/3 och LE-G31/18 från Seibersdorf Laboratories.

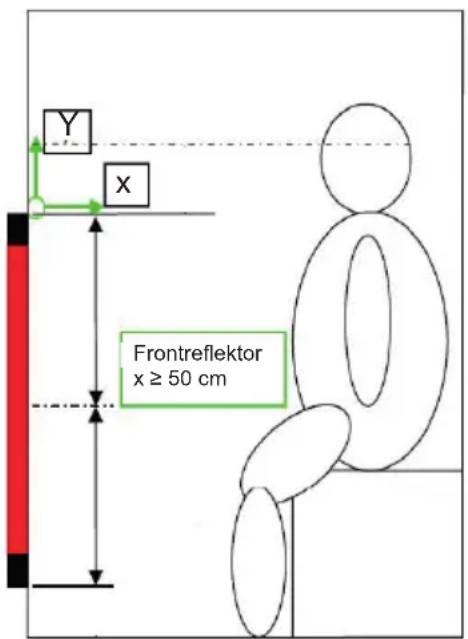

Y X Frontreflektor x ≥ 50 cm

5. Installation och anslutning

WARNING! Risk för elektriska stötar

- Utför endast monterings- och anslutningsarbeten på den infrarödvärmaren när denna är i frånkopplat lägge.

• Varmaren levereras med en förmonterad anslutning. Montering av plugganslutningar kan utföras av användaren.
• Om värmaren är ansluten till ett styrsystem med permanent montering, avlägsna då kontakten. Montering av klämanslutningar får endast utföras av en kvalificerad elektriker eller en person med motsvarande kvalifikationer.
• Värmarens baksida får INTE övertäckas så att den genererade värmen kan komma ut genom öppningarna.

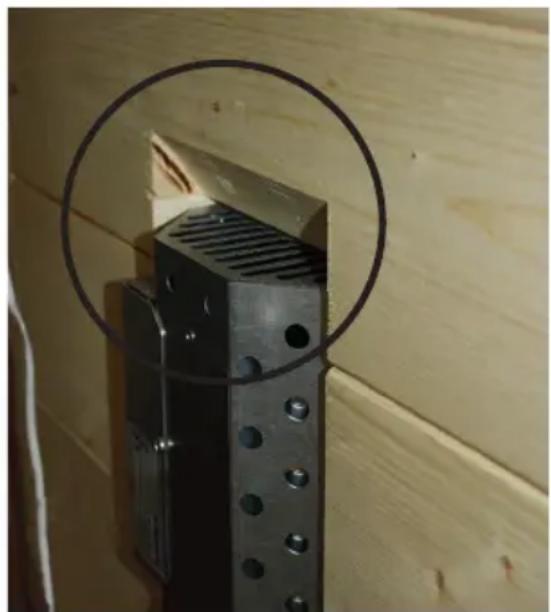

• Ventilationsöppningarna ovan och under får INTE övertäckas (se Bild 1)
• För att den termiska säkringen ska fungera korrekt vid en vertikal installation, måste värmarens anslutningslåda monteras ovanpå (t.ex. bakre värmare) (se Bild 14).
• Håll minsta säkerhetsavstånd till lättantändliga material (se 5.1. Säkerhetsavstånd på sidan 10).

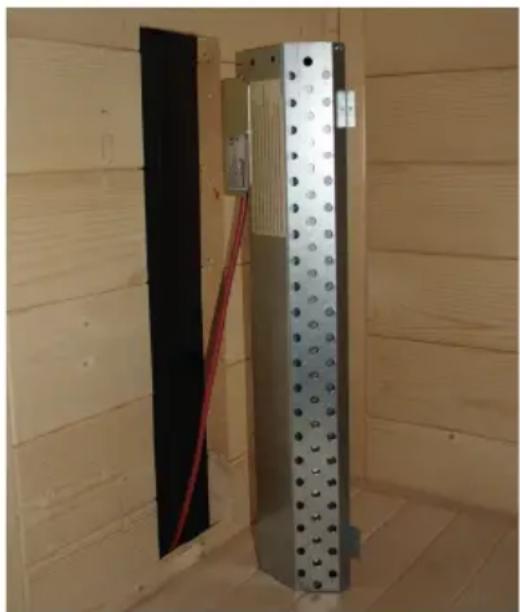

Bild 1: Bileh 21a Porsstöppningarna ska lämnasöppnade.

Observera de angivna minsta säkerhetsavständen och Kapitel Bild 3.

Infrarödvärmare 350 W, 500 W

(DIR-350-R / DIR-500-R / WIR-350-R /WIR-500-R /

ECO-350-R / ECO-500-R / ECO-350-G / ECO-500-G)

vid horisontell montering: vid horisontell montering:

B = 15 mm

B = 80 mm

F = 25 ~mm

F = 25 ~mm

Infrarödvärmare 750 W (DIR-750-R / WIR-750-R / ECO-750-R)

vid horisontell montering:

B = 100 mm

F = 150 ~mm

Infrarödvärmare 1300 W(DIR-1300-R / WIR-1300-R)

vid horisontell montering:

B = 150 mm

F = 200 ~mm

Bild 3: Säkerhetsavständ för infrarödvärmare

B 100 F0

5.2. Monteringsutskärning

Observera Bild 1 och Bild 4.

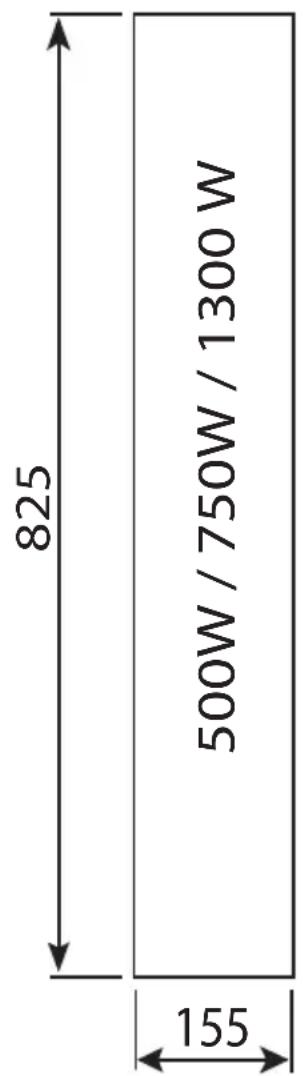

Bild 4: Monteringsutskärning för infrarödvärmare Mått i mm

Observera Bild 2 och Bild 5.

FÖRSIKTIGHET!

Se till värmarens anslutningsbox befinner sig på värmarens ovansida!

Vid leverans av infrarödvärmaren på 1300W är ett brandskyddsband inkluderat. Applicera detta på utsidan av utskärningen innan strålkastaren monteras (Se A i Bild 5)

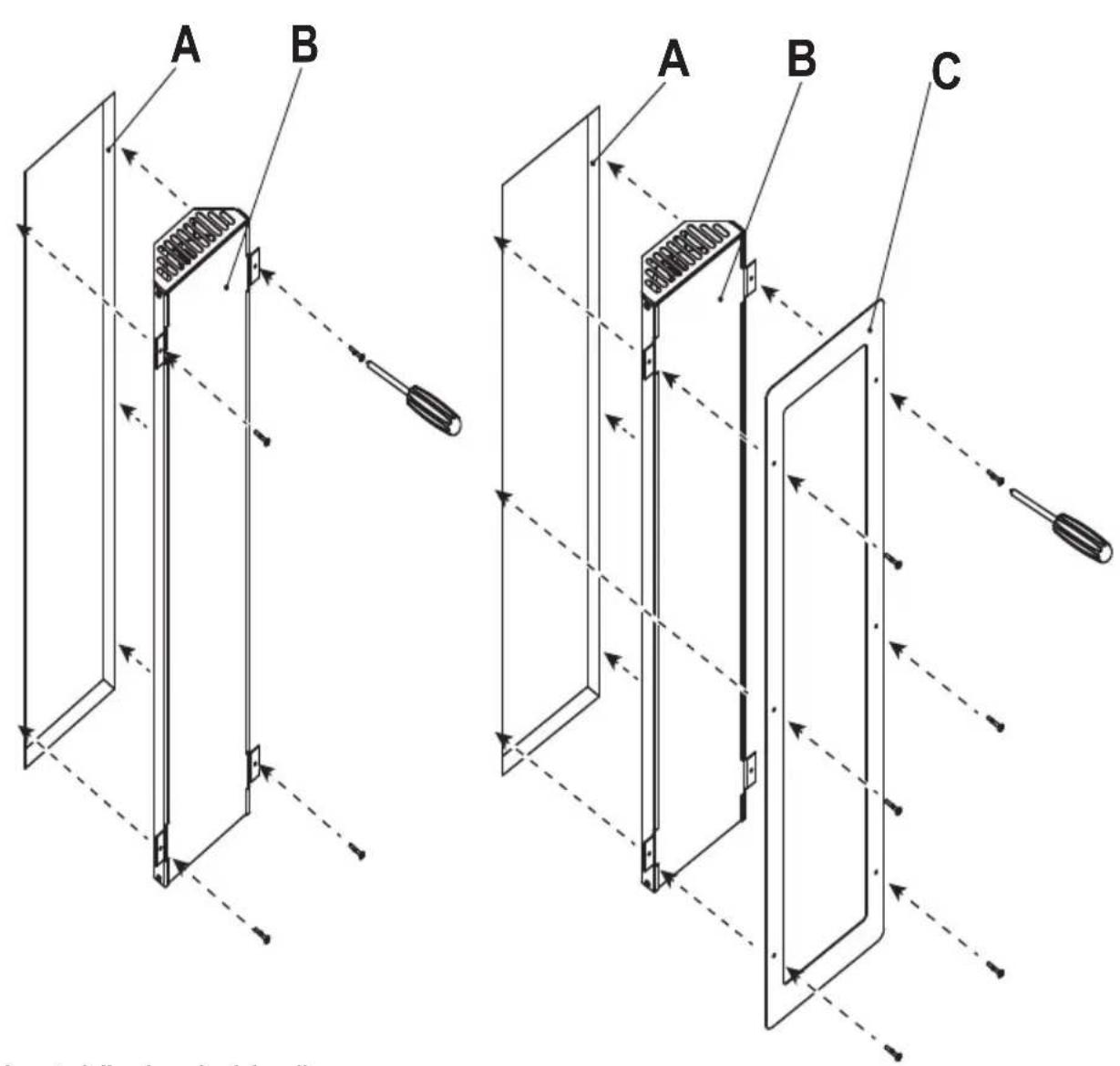

Bild 5: Installation av infrarödvärmare med och utan lock av rostfritt stål som tillval

A B A B C

A utskärning kabinvägg
B Infrarödvärmare
C Skydd i rostfritt stål

6. Rengöring och underhåll

6.1. Rengöring

WARNING!

Skador på enheten

Värmaren är stänksäker, men direkt kontakt med vatten kan skada enheten.

• Doppa ALDRIG apparaten i vatten.
• Häll ALDRIG vatten över apparaten.

• Rengör inte apparaten med för mycket vatten.

• Stäng av värmaren

• Låt värmaren svalna
• Torka försiktigt av glaset med en fuktig trasa.

6.2. Underhåll

Infrarödvärmaren är underhållsfri.

7. Avfallshantering

• Ta hand om förpackningsmaterialet enligt gällande bestämmelser.
• Enheterna innehåller både återanvändbart material och skadliga ämnen. Släng inte en uttjänt produkt i hushållssoporna, utan lämna den till återvinning enligt gällande bestämmelser.

8. Tekniska data

Allmänt gällande värmare

Förutsättningar för lagring -25°C till +70°C

Omgivningstemperatur: +10°C bis +140°C

Spänning 230 V \~ 1N 50 Hz

Termalsäkring 130°C

Skyddstyp IPX2

Anslutningsledning: 3 m - 3 x 1,5 mm² isolerad med kontakt

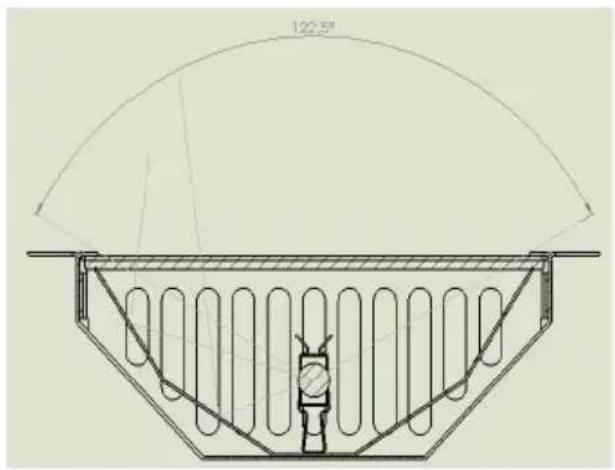

Strålvinkel: 122,5°

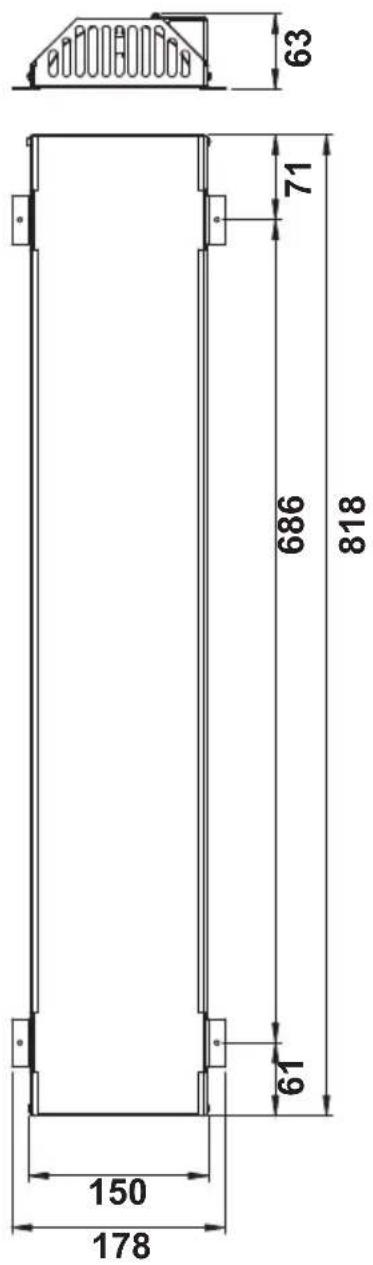

63 71 686 818 61 150 178

120.5°

DIR-350-R

Mått: L1 = 523 mm, L2 = 658 mm

Frontglas: Schott Nexterma mörkat glas (1-027-840)

Värmeelement: 350 W - Vitae (1-027-836)

DIR-500-R

Mått: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nexterma mörkat glas (1-027-839)

Värmeelement: 500 W - Vitae (1-027-837)

DIR-750-R

Mått: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nexterma mörkat glas (1-027-839)

Värmeelement: 750 W - Vitae (1-027-838)

DIR-1300-R

Mått: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nexterma mörkat glas (1-027-839)

Värmeelement: 1300 W - Vitae (1-027-835)

WIR-350-R

Mått: L1 = 523 mm, L2 = 658 mm

Frontglas: Schott Nextrema vitt glas (1-027-842)

Värmeelement: 350 W - ECO fullspektralt (1-027-783)

WIR-500-R

Mått: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nextrema vitt glas (1-027-841)

Värmeelement: 500 W - ECO fullspektralt (1-027-786)

WIR-750-R

Mått: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nextrema vitt glas (1-027-841)

Värmeelement: 750 W - ECO fullspektralt (1-027-789)

WIR-1300-R

Mått: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nextrema vitt glas (1-027-841)

Värmeelement: 1300 W - Vitae (1-027-835)

ECO-350-R

Mått: L1 = 523 mm, L2 = 658 mm
