TX611TG - Glebogryzarka Texas - Bezpłatna instrukcja obsługi

Typ produktu	Motokultywator
Marka	Texas
Model	TX611TG
Wymiary (Dł x Szer x Wys)	1250 x 570-850 x 1240 mm
Waga	56,5 kg
Silnik	Texas TG725D, 212 cm3, 4,0 kW przy 3600 obr/min
Paliwo	Benzyna bezołowiowa E5
Olej silnikowy	SAE-30
Szerokość robocza	36 do 85 cm
Głębokość robocza	33 cm
Prędkość obrotowa noży	110 obr/min
Biegi	1 do przodu, 1 do tyłu
Uchwyt	Stały
Poziom mocy akustycznej (LwA)	101 dB(A)
Poziom ciśnienia akustycznego (LpA)	83,2 dB(A)
Drgania (ah)	4,57 / 3,70 m/s² ±1,5 m/s²
Smar skrzyni biegów	Multifak EP-1 (nasmarowana fabrycznie)
Akcesoria w zestawie	Noże wewnętrzne/zewnętrzne, osłony boczne, zderzak, płoza głębokości, hak montażowy, prowadnica (w zależności od modelu)
Konserwacja	Wymiana oleju po 5h, a następnie co roku; czyszczenie filtra powietrza; konserwacja świecy zapłonowej
Bezpieczeństwo	Obowiązkowo używać butów z antypoślizgową podeszwą, rękawic, ochronników słuchu; nigdy nie zbliżać się do wirujących części
Przechowywanie	Wyczyścić i przechowywać w suchym miejscu; opróżnić zbiornik paliwa w przypadku długiego przechowywania

Często zadawane pytania - TX611TG Texas

Jak uruchomić silnik motokultywatora Texas TX611TG?

Upewnij się, że poziom oleju jest prawidłowy, a zbiornik zawiera bezołowiową benzynę E5. Ustaw przepustnicę na maksimum, w razie potrzeby użyj ssania, a następnie pociągnij za sznur rozruchowy. Stań w strefie bezpieczeństwa (patrz rys. 9). Po uruchomieniu zmniejsz przepustnicę.

Jaki olej stosować do silnika?

Używaj oleju SAE-30. Poziom powinien znajdować się między oznaczeniami MIN i MAX na bagnecie.

Jak ustawić głębokość roboczą?

Użyj pedału po prawej stronie kół podporowych, aby ustawić płożę głębokości w trzech pozycjach. Wciśnięcie płozy zwiększa głębokość. Przetestuj różne głębokości w zależności od gleby.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź, czy przełącznik zasilania jest prawidłowy, czy świeca zapłonowa jest w dobrym stanie, czy zbiornik zawiera świeżą benzynę. Skorzystaj z sekcji rozwiązywania problemów w instrukcji.

Jakie akcesoria są dostępne do tego motokultywatora?

Skaryfikator, brona, grabie, pług do redlenia, odśnieżarka, łańcuchy, obciążniki, noże pośrednie itp. Pełną listę znajdziesz w instrukcji.

Jak konserwować filtr powietrza?

Regularnie czyść filtr powietrza. Zdejmij obudowę, wyczyść papierowy filtr miękką szczotką, umyj piankowy wkład w wodzie z mydłem, osusz go i lekko nasmaruj olejem SAE-30.

Jaka jest częstotliwość wymiany oleju?

Pierwszą wymianę oleju należy przeprowadzić po 5 godzinach pracy, a następnie raz w roku. Używaj oleju SAE-30.

Jak bezpiecznie używać motokultywatora?

Noś obcisłe ubranie, rękawice, ochronniki słuchu i antypoślizgowe buty. Nigdy nie wkładaj rąk w pobliże noży. Zachowaj bezpieczną odległość. Nie pozwalaj, aby w pobliżu znajdowały się dzieci lub zwierzęta.

Jak przechowywać motokultywator przez dłuższy czas?

Dokładnie wyczyść motokultywator, usuń trawę z noży, opróżnij zbiornik paliwa, przechowuj w suchym miejscu. Nałóż olej na powierzchnie metalowe, aby zapobiec korozji.

Co zrobić, jeśli noże się nie obracają?

Sprawdź, czy żaden kamień nie blokuje noży, sprawdź kable i pasek. Upewnij się, że napinacz paska jest prawidłowo wyregulowany. Odłącz noże, aby usunąć przeszkody.

INSTRUKCJA OBSŁUGI TX611TG Texas

PL Instrukcja obsługi

RO Manual de Utilizara

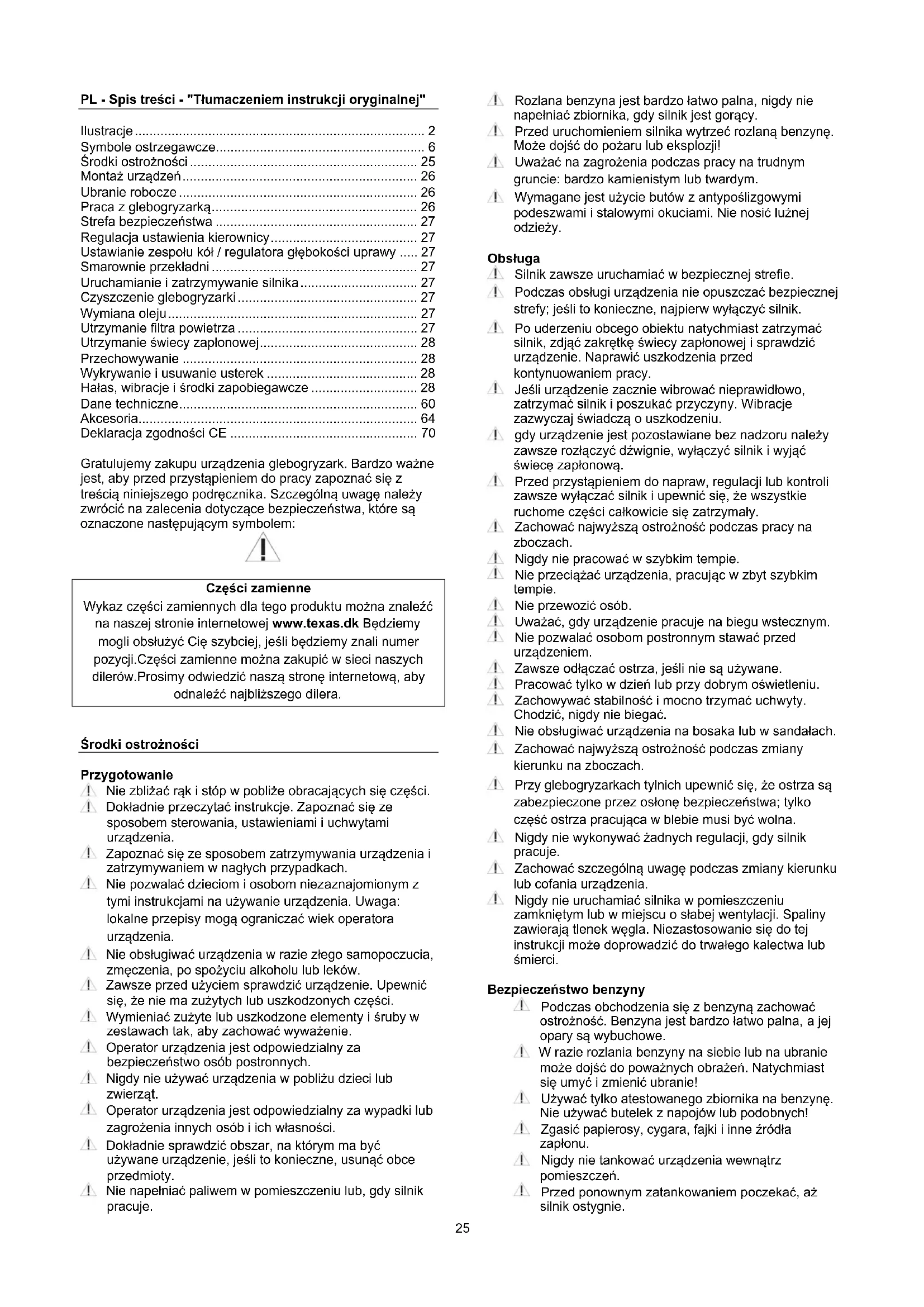

PL - Spis treści - "Tłumaczeniem instrukcji oryginalnej"

Ilustracje 2

Symbole ostrzegawcze....6

Środki ostrożności 25

Montaż urządzeń 26

Ubranie robocze 26

Praca z glebogryzarką 26

Strefa bezpieczeństwa 27

Regulacja ustawienia kierownicy 27

Ustawianie zespołu kół / regulatora głębokości uprawy ..... 27

Smarownie przekładni 27

Uruchamianie i zatrzymywanie silnika....27

Czyszczenie glebogryzarki 27

Wymiana oleju 27

Utrzymanie filtra powietrza 27

Utrzymanie świecy zapłonowej.... 28

Przechowywanie 28

Wykrywanie i usuwanie usterek 28

Hałas, wibracje i środki zapobiegawcze 28

Dane techniczne....60

Akcesoria....64

Deklaracja zgodności CE 70

Gratulujemy zakupu urządzenia glebogryzark. Bardzo ważne jest, aby przed przystąpieniem do pracy zapoznać się z treścią niniejszego podręcznika. Szczególną uwagę należy zwrócić na zalecenia dotyczące bezpieczeństwa, które są oznaczone następującym symbolem:

Części zamienne

Wykaz części zamiennych dla tego produktu można znaleźć na naszej stronie internetowej www.texas.dk Będziemy mogli obsłużyć Cię szybciej, jeśli będziemy znali numer pozycji. Części zamienne można zakupić w sieci naszych dilerów. Prosimy odwiedzić naszą stronę internetową, aby odnaleźć najbliższego dilera.

Środki ostrożności

Przygotowanie

! Nie zbliżać rąk i stóp w pobliżu obracających się części.

Dokładnie przeczytać instrukcje. Zapoznać się ze sposobem sterowania, ustawieniami i uchwytami urządzenia.

⚠ Zapoznać się ze sposobem zatrzymywania urządzenia i zatrzymywaniem w nagłych przypadkach.

1. Nie pozwalać dzieciom i osobom niezaznajomionym z tymi instrukcjami na używanie urządzenia. Uwaga: lokalne przepisy mogą ograniczać wiek operatora urządzenia.

⚠️ Nie obsługiwać urządzenia w razie złego samopoczucia, zmęczenia, po spożyciu alkoholu lub leków.

Zawsze przed użyciem sprawdzić urządzenie. Upewnić się, że nie ma zużytych lub uszkodzonych części.

⚠ Wymieniać zużyte lub uszkodzone elementy i śruby w zestawach tak, aby zachować wyważenie.

Operator urządzenia jest odpowiedzialny za bezpieczeństwo osób postronnych.

⚠️ Nigdy nie używać urządzenia w pobliżu dzieci lub zwierząt.

Operator urządzenia jest odpowiedzialny za wypadki lub zagrożenia innych osób i ich własności.

Dokładnie sprawdzić obszar, na którym ma być używane urządzenie, jeśli to konieczne, usunąć obce przedmioty.

Nie napełniać paliwem w pomieszczeniu lub, gdy silnik pracuje.

Rozlana benzyna jest bardzo łatwo palna, nigdy nie napełniać zbiornika, gdy silnik jest gorący.

Przed uruchomieniem silnika wytrzeć rozlaną benzynę. Może dojść do pożaru lub eksplozji!

⚠ Uważać na zagrożenia podczas pracy na trudnym gruncie: bardzo kamienistym lub twardym.

Wymagane jest użycie butów z antypoślizgowymi podeszwami i stalowymi okuciami. Nie nosić luźnej odzieży.

Obstuga

Silnik zawsze uruchamiać w bezpiecznej strefie.

Podczas obsługi urządzenia nie opuszczać bezpiecznej strefy; jeśli to konieczne, najpierw wyłączyć silnik.

Po uderzeniu obcego obiektu natychmiast zatrzymać silnik, zdjąć zakrętkę świecy zapłonowej i sprawdzić urządzenie. Naprawić uszkodzenia przed kontynuowaniem pracy.

Jeśli urządzenie zacznie wibrować nieprawidłowo, zatrzymać silnik i poszukać przyczyny. Wibracje zazwyczaj świadczą o uszkodzeniu.

1. gdy urządzenie jest pozostawiane bez nadzoru należy zawsze rozłączyć dźwignie, wyłączyć silnik i wyjąć świecie zapłonową.

2. Przed przystąpieniem do napraw, regulacji lub kontroli zawsze wyłączać silnik i upewnić się, że wszystkie ruchome części całkowicie się zatrzymały.

Zachować najwyższą ostrożność podczas pracy na zboczach.

⚠️ Nigdy nie pracować w szybkim tempie.

⚠️ Nie przeciązać urządzenia, pracując w zbyt szybkim tempie.

! Nie przewozić osób.

⚠ Uważać, gdy urządzenie pracuje na biegu wstecznym.

Nie pozwalać osobom postronnym stawać przed urządzeniem.

⚠ Zawsze odłącać ostrza, jeśli nie są używane.

Pracować tylko w dzień lub przy dobrym oświetleniu.

Zachowywać stabilność i mocno trzymać uchwyty. Chodzić, nigdy nie biegać.

Nie obsługiwać urządzenia na bosaka lub w sandałach.

Zachować najwyższą ostrożność podczas zmiany kierunku na zboczach.

1. Przy glebogryzarkach tylnich upewnić się, że ostrza są zabezpieczone przez osłonę bezpieczeństwa; tylko część ostrza pracująca w blebie musi być wolna.

Nigdy nie wykonywać żadnych regulacji, gdy silnik pracuje.

Zachować szczególnie uwagę podczas zmiany kierunku lub cofania urządzenia.

Nigdy nie uruchamiać silnika w pomieszczeniu zamkniętym lub w miejscu o słabej wentylacji. Spaliny zawierają tlenek węgla. Niezastosowanie się do tej instrukcji może doprowadzić do trwałego kalectwa lub śmierci.

Bezpieczeństwo benzyny

Podczas obchodzenia się z benzyną zachować ostrożność. Benzyna jest bardzo łatwo palna, a jej opary są wybuchowe.

W razie rozlania benzyny na siebie lub na ubranie może dojść do poważnych obrażeń. Natychmiast się umyć i zmienić ubranie!

⚠ Używać tylko atestowanego zbiornika na benzynę. Nie używać butelek z napojów lub podobnych!

⚠ Zgasić papierosy, cygara, fajki i inne źródła zapłonu.

⚠️ Nigdy nie tankować urządzenia wewnątrz pomieszczeń.

Przed ponownym zatankowaniem poczekać, aż silnik ostygnie.

Nigdy nie napełniać zbiornika powyżej poziomu 2,5 cm poniżej wlewu, musi tam pozostać przestrzeń na rozszerzanie się paliwa.
⚠️ Po ponownym zatankowaniu mocno dokręcić zakrętkę.
Nigdy nie stosować blokady na pistolecie podczas tankowania.
⚠️ Nie palić podczas tankowania.
Nigdy nie tankować w budynku lub w miejscu, gdzie opary benzyny mogą zetknąć się ze źródłem zapłonu.
Benzynę i silnik trzymać z dala od urządzenia, lamp, grillów, urządzeń elektrycznych, elektronarzędzi itd.
Jeśli paliwo ma być spuszczone ze zbiornika, należy wykonać to na świeżym powietrzu.

Konserwacja i przechowywanie

Silnik należy zatrzymać przed przeprowadzaniem czyszczenia, zmianą narzędzi, transportem urządzenia.
⚠ Regularnie sprawdzać dokręcenie wszystkich śrub i nakrętek. Dokręcić, jeśli to konieczne.
⚠ Przed przechowywaniem urządzenia lub jego nakryciem silnik musi być zimny.
⚠ Jeśli urządzenie nie jest używane przez dłuższy czas, prosimy zapoznać się z tym podręcznikiem.
⚠ Wszystkie etykiety należy utrzymywać w dobrym stanie i w razie konieczności wymieniać.
Używać tylko oryginalnych części zamiennych lub akcesoriów. W przypadku użycia nieoryginalnych części lub akcesoriów wygasa wszelka odpowiedzialność.
⚠ Wymieniać zepsute tłumiki.

Inne

⚠ Wszystkie mechanizmy są wstępnie nasmarowane. Jednak przed każdym użyciem upewnić się, że są wystarczająco nasmarowane.
⚠ Silnik nie jest napełniony olejem.
⚠️ Przyrządy sterujące zamocowane fabrycznie, jak linka sprzęgła na uchwycie, nie mogą być usuwane lub odsłanian.
Paliwo można spuszczać ze zbiornika tylko na zewnątrz pomieszczeń. Benzyna jest bardzo łatwo palna, a jej opary są wybuchowe.
⚠ Upewnić się, że podczas transportu urządzenie jest dobrze przymocowane.
⚠ Zmniejszyć prędkość podczas wyłączania silnika i zamknąć zawór paliwa.

Montaż urządzeń

Proszę wykonać kroki przedstawione na rysunku: (W rzeczywistości urządzenie może się nieznacznie różnić).

1. Zawartość opakowania

A. Ostrza wewnętrzne
B. Maszyna z okablowaniem oraz kółkami wsporczymi
C. Ostrza zewnętrzne
D. Ostony boczne
E. Uchwyt (tylko TX602 / TX612)
F. Płoza głębokości
G. Zderzak
H. Wspornik mocujący dla uchwytu (tylko TX602 / TX612)
I. Uchwyt dolny x2 (tylko TX601 / TX611)
J. Uchwyt (tylko TX601 / TX611)

1. Tylko dla modelu TX601 / TX611

Zamocuj dolną sekcję uchwytu. Należy użyć dostarczone elementy mocujące oraz śruby.

Zamocuj uchwyt. Należy użyć dostarczonego zestawu montażowego, tak jak to przedstawiono na ilustracji.

1. Tylko dla modelu TX 602 / TX612 Założyć uchwyt do wspornika (1-H) dokręcić przy pomocy pokrętła.

Uwaga: Należy upewnić się, czy śruba przeszła przez sprężynę.

1. Zamocować dźwignię sprzęgła, tak jak to przedstawiono na ilustracji.
2. Zamocować osłony boczne przy pomocy dołączonych śrub oraz nakrętek. Należy pamiętać że osłona boczna musi znajdować się pod korpusem.
3. Zamocować zderzak przy pomocy dołączonych śrub oraz nakrętek.
4. Zamocować ostrza przy pomocy klinów oraz przetyczek.

Mocowanie panelu na uchwycie.

Rozdział ten dotyczy tylko modeli TX602B oraz TX612TG Części dla panelu w uchwycie są pokazane oraz opisane na rysunku 13.

A. Panel plastikowy
B. Uchwyt
C. Przepustnica
D. Śruba dla przepustnicy
E. Otwór na śrubę do mocowania uchwytu

Montaż

Zacząć od zamocowania przepustnicy (C) z tyłu panelu (A) przy pomocy dwóch dołączonych śrub (D).

Następnie przykręcić panel (A) dokładnie do uchwytu (B) poprzez otwory (E) przy pomocy śrub dołączonych do instrukcji obsługi.

Napełnić silnik olejem.

Więcej szczegółów patrz rozdział dotyczący wymiany oleju.

Ubranie robocze

Podczas używania maszyny należy nosić dopasowane ubrania robocze, mocne rękawice robocze, ochraniacze na uszy i nieślizgające się buty ze stalowymi wzmocnieniami na czubkach.

Praca z glebogryzarką

Przed uruchomieniem ustawić maszynę na równej powierzchni z opuszczonymi kołami podpierającymi.
1. Przed użyciem maszyny usunąć wszystkie zawadzające obiekty z pola pracy. Kamienie, szkło, gałęzie i tym podobne rzeczy mogą zniszczyć kultywator. Sprawdzić również, czy wszystkie śruby w glebogryzarce są odpowiednio dokręcone.
Uruchomić silnik zgodnie z instrukcjami podanymi dalej. Odsunąć się od poruszających się części maszyny
Gdy silnik pracuje, nie należy podejmować prób przesunięcia maszyny w inny sposób, niż zgodny z jej normalnym zastosowaniem.

Glebogryzarka została zaprojektowana do kultywacji ogrodów warzywnych oraz kwietników.

Przed rozpoczęciem pracy z opisywaną tu maszyną należy zapoznać się z niniejszą instrukcją, w szczególności z procedurami uruchamiania i zatrzymywania silnika.

Rys.10A: Aby używać uchwyt czarny, drążek sterowy musi być wcześniej aktywowany. Przez przesunięcie drążka sterowego w prawo lub lewo a następuje aktywowanie

uchwytu czarnego, maszyna będzie poruszała się do przodu lub do tyłu.

Należ zachować uwagę podczas zawracania. Przed rozpoczęciem zawracania ważne jest aby obszar był wolny od jakichkolwiek przeszkód. Nigdy nie wolno zawracać maszyną w pobliżu ściany, drzewa lub innej stałej przeszkody.

Strefa bezpieczeństwa

Gdy maszyna jest użytkowana i pracuje silnik, nie należy opuszczać, oznaczonej na czerwono rys 11, strefy bezpieczeństwa. Gdy trzeba opuścić strefę bezpieczeństwa, na przykład po to, żeby dołączyć jakiś element wyposażenie dodatkowego, najpierw należy zatrzymać silnik.

Zwykle konieczne jest przejechanie jednego kawałka ziemi glebogryzarką 2-3 razy w różnych kierunkach. Nie należy uprawiać bardzo mokrej gleby, gdyż powoduje to powstawanie gród, które są trudne do rozbicia.

Regulacja ustawienia kierownicy

TX 602 tylko Rys. 3. Kat ustawienia kierownicy można regulować. Do ustawienia kierownicy w jednym z 3 możliwych położení służą dwa pokrętła po bokach. Na czas transportu kierownicę można złożyć do przodu. Uwaga: Sprawdzać, czy nie zostały przytrzaśnięte linki.

Ustawianie zespołu kół / regulatora głębokości uprawy

Rys. 12. Podczas pracy może być konieczne podniesienie zespołu kół, jako że jest on połączony z regulatorem głębokości uprawy. Nacisnąć pedał znajdujący sie po prawej stronie od kół podpierających i ustawić zespół kół/regulator głębokości w jednym z 3 dostępnych położen.

Regulator głębokości uprawy może być ustawiony na 3 różne głębokości. Im głębiej narzędzie wchodzi w glebę, tym głębiej pracują ostrza, i tym wolniej maszyna posuwa się do przodu. Ustawienie prawidłowej głębokości uprawy znacząco zmniejsza wymagany wysiłek. Regulator głębokości powinien być zawsze ustawiony odpowiednio do warunków glebowych. Zalecamy wypróbowanie kilku głębokości, aby sprawdzić, która jest najlepsza.

Smarownie przekładni

Przekładnia nasmarowana jest na stałe fabrycznie, nigdy nie wolno jej otwierać.

Uruchamianie i zatrzymywanie silnika

PAMIĘTAJ: Przed użyciem maszyny zawsze trzeba sprawdzać poziom oleju w silniku.

Poziom oleju musi zawsze znajdować się pomiędzy znakiem min. a maks. na wskaźniku prętowym. Stosować tylko olej SAE-30. Stosować tylko bezołowiową benzynę E5. Nigdy nie przepelniać zbiornika benzyny.

Ostrzeżenie: Podczas uruchamiania silnika należy stać poza zakreskowaną strefą! Silnik należy uruchamiać zawsze ze strefy zaznaczonej kropkami patrz Rys. 9

Start Rys.10A

1. Ustaw sterownik przepustnicy na kierownicy na maks.

2. Ustaw zasysacz (ssanie) na maks. Przesuń dźwignię ssania całkowicie w lewo. Ssanie nie jest potrzebne, gdy silnik jest gorący.

3. Pociągnij za sznurek rozruchowy, aby uruchomić silnik. Sznurek rozruchowy należy później wprowadzić z powrotem do silnika podtrzymując go ręką.

4. Kiedy silnik jest uruchomiony, zamknij ssanie. Wystarczy otworzyć przepustnicę.

Zatrzymanie silnika

1. Ustaw sterownik przepustnicy na "low" (niskie obr.) i pozwól silnikowi pracować przez około 30 sekund.
2. Gdy silnik pracuje na biegu jałowym, ustaw sterownik przepustnicy na znak stop.

Do przechowywania narzędzi itp. używaj skrzynki narzędziowej pod płytą czołową. Rysunek 8

Podczas pracy na kierownicę mogą przenosić się wibracje. Dlatego zalecamy przerwy w pracy co 30 minut.

Czyszczenie glebogryzarki

Po użyciu glebogryzarkę należy wyczyścić. Do zmycia ziemi i brudu można użyć węża ogrodowego. Usunąć wszelką trawę, itd. z wału wirnika. Tabliczkę znamionową powinno się czyścić wilgotną szmatką, aby uniknąć niepotrzebnych zniszczeń. Unikać stosowania do czyszczenia aparatów myjących o wysokim ciśnieniu wody.

Wymiana oleju

Pierwszy raz należy wymienić olej po 5 godzinach pracy, a następnie corocznie.

1. Włącz silnik na 5 minut, aby rozgrzać olej. Umożliwi to bardziej swobodny wypływ oleju i sprawi, że wymiana oleju będzie pełniejsza.
2. Po 5 minutach zatrzymaj silnik. Zdejmij nasadkę świecy zapłonowej. Spuść olej wykręcając korek miski olejowej. Olej należy spuścić do pojemnika o wystarczającej objętości. Uwaga: Silnik nie może być przechylany do tyłu o więcej niż 45 stopni.
3. Wkręć na powrót korek miski olejowej i napełnij silnik nowym olejem. Można to zrobić po wyjęciu prętowego wskaźnika poziomu oleju, wlewając zalecaną ilość oleju.
4. Założ na powrót nasadkę świecy zapłonowej.

Alternatywnie można użyć zasysającego zestawu do wymiany oleju.

1. Przy użyciu strzykawki odciągnij olej przez otwór wlewu oleju. Aby dostać się do miski olejowej, użyj węża.
2. Przelej zużyty olej do pojemnika.
3. Napełnij silnik nowym olejem SAE-30.Sprawdź poziom oleju za pomocą wskaźnika prętowego.

Pamiętaj o prawidłowym, zgodnym z przepisami o ochronie środowiska, usuwaniu oleju przepracowanego.

Olej i zestaw do zasysania oleju nie wchodzą w zakres dostawy!

Utrzymanie filtra powietrza

Filtr powietrza należy regularnie kontrolować i czyścić. Zaniechanie tego może negatywnie wpłynąć na osiągi silnika i doprowadzić do jego uszkodzenia.

1. Przed wyjęciem filtra powietrza oczyść jego otoczenie.
2. Wciśnij dwa zaczepy przytrzymujące pokrywę i odciagnij ją ostrożnie. Wyjmij ostrożnie papierowy wkład filtra i sprawdź jego stan. Wyczyść filtr miękką szczoteczką. Jeśli filtr jest bardzo zanieczyszczony, należy go

wymienić. Zadbaj o to, żeby brud nie dostawał się do wlotu powietrza.

1. Przemyj element z czarnej pianki po prawej stronie w ciepłej wodzie z mydłem.
2. Wyciśnij resztkę wody z elementu piankowego i poczekaj, aż wyschnie. Wprowadź kilka kropli oleju SAE-30 na ten element filtra i rozsmaruj go równomiernie na powierzchni. Delikatnie wyciśnij nadmiar oleju.
3. Włóż z powrotem element piankowy. Upewnij się, że wszystkie części są prawidłowo włożone i zamknięte, jak to widać na ilustracji dalej.

Utrzymanie świecy zapłonowej

• Zdejmij nasadkę świecy zapłonowej.
- Usuń ze świecy zapłonowej wszelkie osady za pomocą szczotki.
• Wykręć świecę zapłonową za pomocą klucza do świecie.
- Sprawdź, czy izolacja jest w nienagannym stanie.
- Oczyć świece zapłonową za pomocą drucianej szczotki.
- Zmierz odstęp międzyelektrodowy. Uważaj, aby nie uszkodzić elektrody. Szczelina powinna mieć: 0,7 - 0,8 mm.
- Wkręć na powrót świecę zapłonową. Jeśli jest uszkodzona, wymień ją na nową.
- Założ na powrót nasadkę świecy zapłonowej.

Przechowywanie

• Jeśli maszyna ma być magazynowana i nieużywana przez dłuższy okres, należy zastosować się do poniższych zaleceń. Zapewni to dłuższy okres użytkowania maszyny.
• Do zmycia ziemi i brudu, użyć węża ogrodowego. Usunąć wszelką trawę, itd. z wału wirnika. Tabliczkę znamionową powinno się czyścić wilgotną szmatką, aby uniknąć niepotrzebnych zniszczeń. Unikać stosowania do czyszczenia aparatów myjących o wysokim ciśnieniu wody.
• Przetrzeć glebogryzarkę za pomocą wilgotnej szmatki, aby cała jej powierzchnia była czysta. Natrzeć glebogryzarkę naoliwioną szmatką, aby zapobiec powstawaniu rdzy.
• Maszynę należy przechowywać w suchym, czystym pomieszczeniu.

Wykrywanie i usuwanie usterek

Silnik nie daje się uruchomić

1. Sprawdź, czy sterownik przepustnicy jest prawidłowo ustawiony.
2. Skontroluj stan świecy zapłonowej.
3. Sprawdź, czy w zbiorniku jest świeża benzyna.
4. Dalsze wskazówki - patrz oddzielna instrukcja obsługi silnika.

Silnik nie pracuje równomiernie

1. Upewnij się, że sterownik przepustnicy nie jest ustawiony na maks.
2. Sprawdź, czy w zbiorniku jest świeża benzyna.

Ostrza nie chcą się obracać

1. Sprawdź, czy pomiędzy ostrzami nie utkwiły kamienie.
2. Usuń wszelkie kamienie, demontując zespoły noży.
3. Sprawdź, czy linki są w dobrym stanie i czy są prawidłowo zamocowane.
4. Sprawdź, czy pasek jest w dobrym stanie i czy jest prawidłowo zamocowany.
5. Sprawdź, czy napinacz paska jest prawidłowo ustawiony.

Zespoły ostrzy nie zatrzymują się

1. Žatrzymaj silnik i skontaktuj się ze swoim dilerem.

Hałas, wibracje i środki zapobiegawcze

1. Długotrwała ekspozycja na hałas powyżej 85 dB(A) jest szkodliwa. Używając tej maszyny, zawsze noś ochraniacze na uszy.
2. Zmniejsz prędkość obrotową silnika, aby zmniejszyć poziom wibracji i hałasu.
3. Aby dalej zmniejszyć poziom hałasu, używaj maszyny tylko w odkrytym terenie.
4. Wibracje można dodatkowo zmniejszyć trzymając mocno kierownicę.
5. Aby nie przeszkadzać innym, maszyna powinna być używana tylko w ciągu dnia.
6. Zawsze zakładaj dopasowane ubrania robocze, mocne rękawice robocze, ochraniacze na uszy i nieślizgające się buty ze stalowymi wzmocnieniami na czubkach.
7. Po każdych 2 godzinach pracy rób 30-minutowe przerwy.
8. Noszony pas należy wymienić / serwisowane przez autoryzowanego dealera.

RO - Cuprins - „Traducere a Instructiuni originale“

Illustrații 2

Prowadnice boczne:Używane do uprawy pomiędzy rzędami roślin, takimi jak marchewki/ziemniaki, aby uniknąć zarzucenia ich ziemią. Osłony boczne można również używać do uprawy ziemi wzdłuż ściany lub kamiennej alejki, albo przy miękkiej glebie.	Rysunek 25
Zrywarka:używana do aeracji trawnika i usuwania z niego podścielającej martwej trawy. Wyrasta wtedy bardziej zielona i silna trawa, co zapobiega wzrostowi mchu. Konieczne jest zamontowanie tylnego wspornika.	Rysunek 18 / 30
Planet:używany do rozlużniania gleby w celu usuwania chwastów na ścieżkach i przy wejściach. Konieczne jest zamontowanie tylnego wspornika.	Rysunek 17 / 30
Brona:używana do rozlużniania gleby pomiędzy uprawami w celu usunięcia chwastów. Konieczne jest zamontowanie tylnego wspornika.	Rysunek 16 / 30
Grabie:używane do grabienia ścieżek i wejść z luźnymi kamykami, na przykład otoczakami. Konieczne jest zamontowanie tylnego wspornika.	Rysunek 15 / 30
Obsypnik:używany do przeorania gruntu pod ziemniaki, marchwi i inne rośliny okopowe. Konieczne jest zamontowanie tylnego wspornika.	Rysunek 20 / 30
Kopaczka:używana wtedy, gdy gleba jest luźna a maszyna ma pracować z obsypnikiem lub broną, zamiast kół.	Rysunek 22
Zgarniarka śniegu:używana do zgarniania śniegu z twardej nawierzchni, jak płyty chodnikowe. Może być odchylana w lewo/prawo. Konieczne jest zamontowanie płyty montażowej.	Rysunek 24 / 23
Łańcuchy przeciwpoślizgowe:używane razem ze zgarniarką do śniegu, aby na śliskich nawierzchniach zapewnić lepszą przyczepność.	Rysunek 28
Obciążniki:używane po to, aby zapewnić maszynie lepszą przyczepność przy pracy z przyczepą lub zgarniarką śniegu. Mogą być mocowane tylko do kół.	Rysunek 26 / 21
Pośrednie zespoły noży:pozwalają na uzyskanie większej szerokości uprawy. Maszyna pracuje z nimi spokojniej i może być używana na bardzo luźnej glebie.	Rysunek 27
Koła:używane są, gdy montuje się akcesoria, na przykład grabie.	Rysunek 21
Tylny wspornik:używany jest do montowania akcesoriów.	Rysunek 30
