BEDIENUNGSANLEITUNG TX611TG Texas

Warnung: Achten Sie auf rotierende Messer! Bitte lesen Sie das Benutzerhandbuch aufmerksam durch, bevor Sie den Maschinen in Betrieb nehmen. Tragen Sie immer Auge und Ohr Schutz. Schutzhandschuhe tragen. Tragen Sie rutschfeste Sicherheitsschuhe

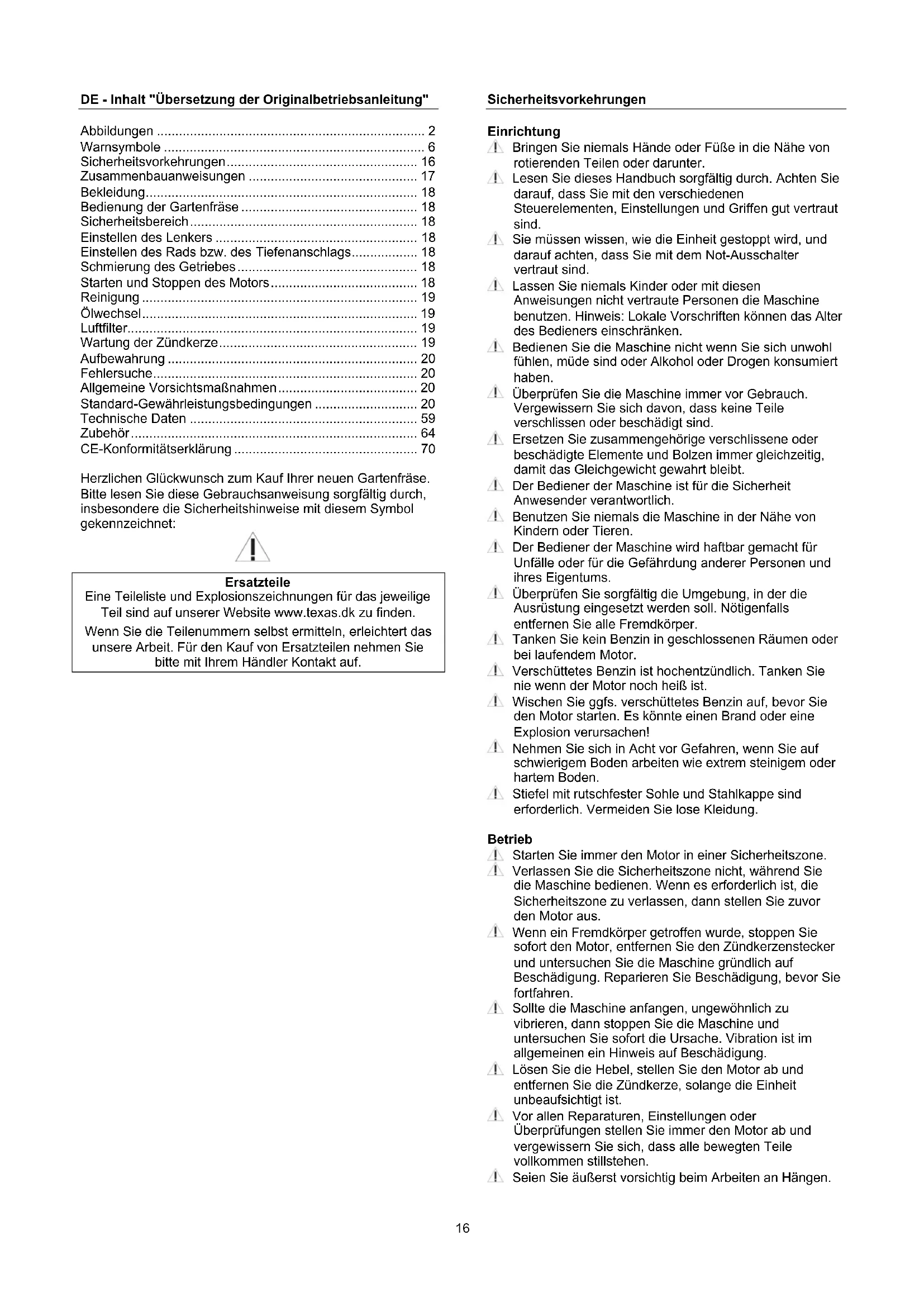

DE - Inhalt "Übersetzung der Originalbetriebsanleitung" Abbildungen ......................................................................... 2

Ersatzteile Eine Teileliste und Explosionszeichnungen für das jeweilige Teil sind auf unserer Website www.texas.dk zu finden. Wenn Sie die Teilenummern selbst ermitteln, erleichtert das unsere Arbeit. Für den Kauf von Ersatzteilen nehmen Sie bitte mit Ihrem Händler Kontakt auf.

Sicherheitsvorkehrungen Einrichtung Bringen Sie niemals Hände oder Füße in die Nähe von rotierenden Teilen oder darunter. Lesen Sie dieses Handbuch sorgfältig durch. Achten Sie darauf, dass Sie mit den verschiedenen Steuerelementen, Einstellungen und Griffen gut vertraut sind. Sie müssen wissen, wie die Einheit gestoppt wird, und darauf achten, dass Sie mit dem Not-Ausschalter vertraut sind. Lassen Sie niemals Kinder oder mit diesen Anweisungen nicht vertraute Personen die Maschine benutzen. Hinweis: Lokale Vorschriften können das Alter des Bedieners einschränken. Bedienen Sie die Maschine nicht wenn Sie sich unwohl fühlen, müde sind oder Alkohol oder Drogen konsumiert haben. Überprüfen Sie die Maschine immer vor Gebrauch. Vergewissern Sie sich davon, dass keine Teile verschlissen oder beschädigt sind. Ersetzen Sie zusammengehörige verschlissene oder beschädigte Elemente und Bolzen immer gleichzeitig, damit das Gleichgewicht gewahrt bleibt. Der Bediener der Maschine ist für die Sicherheit Anwesender verantwortlich. Benutzen Sie niemals die Maschine in der Nähe von Kindern oder Tieren. Der Bediener der Maschine wird haftbar gemacht für Unfälle oder für die Gefährdung anderer Personen und ihres Eigentums. Überprüfen Sie sorgfältig die Umgebung, in der die Ausrüstung eingesetzt werden soll. Nötigenfalls entfernen Sie alle Fremdkörper. Tanken Sie kein Benzin in geschlossenen Räumen oder bei laufendem Motor. Verschüttetes Benzin ist hochentzündlich. Tanken Sie nie wenn der Motor noch heiß ist. Wischen Sie ggfs. verschüttetes Benzin auf, bevor Sie den Motor starten. Es könnte einen Brand oder eine Explosion verursachen! Nehmen Sie sich in Acht vor Gefahren, wenn Sie auf schwierigem Boden arbeiten wie extrem steinigem oder hartem Boden. Stiefel mit rutschfester Sohle und Stahlkappe sind erforderlich. Vermeiden Sie lose Kleidung. Betrieb Starten Sie immer den Motor in einer Sicherheitszone. Verlassen Sie die Sicherheitszone nicht, während Sie die Maschine bedienen. Wenn es erforderlich ist, die Sicherheitszone zu verlassen, dann stellen Sie zuvor den Motor aus. Wenn ein Fremdkörper getroffen wurde, stoppen Sie sofort den Motor, entfernen Sie den Zündkerzenstecker und untersuchen Sie die Maschine gründlich auf Beschädigung. Reparieren Sie Beschädigung, bevor Sie fortfahren. Sollte die Maschine anfangen, ungewöhnlich zu vibrieren, dann stoppen Sie die Maschine und untersuchen Sie sofort die Ursache. Vibration ist im allgemeinen ein Hinweis auf Beschädigung. Lösen Sie die Hebel, stellen Sie den Motor ab und entfernen Sie die Zündkerze, solange die Einheit unbeaufsichtigt ist. Vor allen Reparaturen, Einstellungen oder Überprüfungen stellen Sie immer den Motor ab und vergewissern Sie sich, dass alle bewegten Teile vollkommen stillstehen. Seien Sie äußerst vorsichtig beim Arbeiten an Hängen.17

Betreiben Sie die Maschine niemals bei schnellem Tempo. Überlasten Sie die Kapazität der Maschine nicht durch den Versuch, zu schnell zu arbeiten. Nehmen Sie keine Passagiere mit. Seien Sie vorsichtig, wenn die Maschine im Rückwärtsgang ist. Erlauben Sie Umstehenden nicht, sich vor der Einheit aufzuhalten. Lösen Sie immer die Schneiden, solange sie nicht in Gebrauch sind. Betreiben Sie die Maschine nur bei Tageslicht oder auf voll ausgeleuchteten Flächen. Sorgen Sie für einen festen Stand und halten Sie die Griffe immer gut fest. Gehen Sie immer, rennen Sie niemals. Betreiben Sie die Ausrüstung nicht barfuß oder in Sandalen. Seien Sie äußerst vorsichtig, wenn Sie auf Hängen die Richtung ändern. Sorgen Sie bei der Bodenfräse hinten dafür, dass die Schneiden durch den Schutzschild geschützt sind; nur derjenige Teil der Schneiden, der den Boden bearbeitet darf frei sein. Versuchen Sie niemals bei laufendem Motor irgendwelche Anpassungen vorzunehmen. Seien Sie äußerst vorsichtig beim Rückwärtsfahren, oder wenn Sie die Maschine rückwärts ziehen. Lassen Sie den Motor niemals in geschlossenen Räumen laufen, oder an Stellen mit schlechter Belüftung. Die Abgase des Motors enthalten Kohlenmonoxid. Nichtbeachtung könnte zu dauerhaften Verletzungen oder zum Tod führen. Sicherer Umgang mit Benzin Seien Sie äußerst vorsichtig beim Umgang mit Benzin. Benzin ist äußerst leicht entzündlich und Benzindämpfe sind explosiv. Wenn Benzin auf Ihren Körper oder auf Ihre Kleidung verschüttet wird, können schwere Verletzungen auftreten. Spülen Sie sofort Ihre Haus und wechseln Sie Ihre Kleidung! Verwenden Sie nur zugelassene Benzinbehälter. Verwenden Sie keine Getränkeflaschen oder ähnliches! Löschen Sie alle Zigaretten, Zigarren, Pfeifen und sonstige Zündquellen. Betanken Sie die Maschine niemals in geschlossenen Räumen. Lassen Sie die Maschine vor dem Betanken auskühlen. Füllen Sie den Tank niemals mehr als bis 2,5 cm unter dem Rand des Einfüllstutzens, so dass der Kraftstoff Platz zur Ausdehnung hat. Schließen Sie den Tankdeckel gut nach dem Betanken. Verwenden Sie beim Betanken niemals die Feststellfunktion der Tankpistole. Rauchen Sie nicht beim Betanken. Betanken Sie niemals innerhalb von Gebäuden oder wo Benzindämpfe auf eine Zündquelle treffen können. Halten Sie Benzin und Motor entfernt von Geräten, Zündflammen, Grills, elektrischen Geräten, Elektrowerkzeugen usw. Der Kraftstofftank darf nur im Freien entleert werden. Wartung und Aufbewahrung Zur Wartung und Reinigung, zum Austausch von Werkzeugen und beim Transport ohne eigene Motorkraft muss der Motor abgestellt werden. Überprüfen Sie regelmäßig, dass alle Schrauben und Muttern gut angezogen sind. Ziehen Sie sie nötigenfalls an. Vor dem Lagern in geschlossenen Räumen oder unter einer Abdeckung muss der Motor vollkommen abgekühlt sein. Wenn die Maschine einige Zeit lang nicht benutzt wurde, beachten Sie bitte die Anleitungen in dieser Bedienungsanleitung. Halten Sie die Sicherheits- und Hinweisschilder intakt oder ersetzen Sie sie nötigenfalls. Verwenden Sie nur Originalersatzteile oder -zubehör. Bei Verwendung von Nicht-Originalteilen oder -zubehör erlischt die Produkthaftung. Ersetzen Sie schadhafte Schalldämpfer. Verschiedenes Das Getriebe ist bei Lieferung gut geschmiert. Stellen Sie aber vor jeder Verwendung sicher, dass es gut geschmiert ist. Der Motor wird nicht mit Öl vorgefüllt. Werkseitig montierte Steuerelemente, wie z.B. das am Griff montierte Kupplungskabel dürfen nicht entfernt oder freigelegt werden. Entleeren Sie den Kraftstofftank nur im Freien. Benzin ist äußerst leicht entzündlich und Benzindämpfe sind explosiv. Stellen Sie sicher, dass die Maschine beim Transport auf einem Pritschenwagen o.ä. gut gesichert ist. Schließen Sie die Drossel beim Abstellen des Motors und schließen Sie das Kraftstoffventil. Zusammenbauanweisungen Bitte folgen Sie den Schritten in de Abbildung: (Das aktuelle Modell kann von der Abbildung abweichen)

1. Inhalt der Verpackung:

A. Messer innere B. Bodenhacke mit Kabeln und Stützrad C. Messer äussere D. Seitenschutz E. Lenkstange (Nur TX602 / TX612) F. Hacksporn G. Stoßstange H. Montagebeschlag für Lenker (Nur TX602 / TX612)

I. Unterer Teile des Lenkers

(Nur TX601 / TX611) J. Lenkstange (Nur TX601 / TX611)

2. Nur das Modell TX601 / TX611

En untere tele des Lenkers mittels der mitgelieferten Bolzen befestigen. Den Lenker mittels der mitgelieferten Schrauben und Handräder befestigen

3. Nur das Modell TX602 / TX612

Den Griff in die Halterung (1-H) befestigen mit Handrad befestigen. Hinweis: Sicheren Sie sich, dass der Bolzen durch den Feder geht.

4. Montieren Sie den Kupplungsgriff wie in der Abbildung

5. Montieren Sie den Seitenschutz mit dem mit gelieferten

Bolzen und Mutter. Hinweis Der Seitenschutz muss unter dem Bodenhacke Körper montiert werden.

6. Befestigen Sie die Stoßstange mit dem mit gelieferten

7. Montieren Sie den Messer mit dem mitgelieferten Splint18

Montage der Lenkerabdeckung. Dieser Abschnitt ist nur für die Modelle TX602B und TX612TG gültig. Die Komponenten der Lenkerabdeckung sind in Abbildung 13 dargestellt. A. Kunststoffabdeckung B. Lenker C. Gashebel D. Gashebelschraube E. Schraubenbohrung zur Montage auf des Lenkholms Zusammenbau Bringen Sie zunächst mithilfe der zwei beiliegenden Schrauben (D) den Gashebel (C) auf der Rückseite der Abdeckung (A) an. Schrauben Sie dann die Abdeckung (A) am Lenker (B) fest. Verwenden Sie hierzu die Schraubenbohrungen (E) sowie die der Anleitung beiliegenden Schrauben. Öl und Benzin gemäß Motor-Bedienungsanleitung auffüllen. Bekleidung Tragen Sie bei der Arbeit mit dem Gerät enganliegende Arbeitsbekleidung, robuste Arbeitshandschuhe, einen Gehörschutz sowie Schuhe mit trittsicheren Sohlen und Stahlkappen. Bedienung der Gartenfräse Kontrollieren Sie vor der Inbetriebnahme, dass das Gerät auf ebenem Boden steht und die Stützräder heruntergelassen wurden Alle in der Nähe befindlichen Fremdkörper sind zu entfernen. Steine, Glas, Zweige und ähnliche Gegenstände können das Gerät beschädigen. Danach alle Schrauben auf festen Sitz überprüfen. Starten Sie den Motor (vgl. nachstehende Anleitung). Halten Sie sich von allen beweglichen Maschinenteilen fern. Versuchen Sie bei laufendem Motor nicht, das Gerät auf unsachgemäße Weise zu bewegen. Die Gartenfräse wird zur Kultivierung von Gemüsegärten und Blumenbeeten verwendet. Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung sorgfältig durch und machen Sie sich insbesondere mit dem Starten und Stoppen des Geräts vertraut. Abb 10B: Um den schwarzen Kupplungsgriff zu betätigen, muss zunächst der Steuerhebel aktiviert werden. Wenn Sie den Steuerhebel nach rechts oder links kippen und dann den schwarzen Griff aktivieren, fährt die Gartenfräse vorwärts oder rückwärts. Um die Richtung zu ändern, lassen Sie den Griff los, stellen Sie den Schalter auf die neue gewünschte Richtung und aktivieren Sie den Griff. Seien Sie vorsichtig beim Rückwärtsfahren. Es ist wichtig, dass vor dem Rückwärtsfahren alle Hindernisse aus der Gegend beseitigt sind. Fahren Sie die Gartenfräse niemals rückwärts gegen eine Wand, einen Baum oder ein anderes feststehendes Hindernis. Sicherheitsbereich Bei laufendem Motor dürfen Sie den Sicherheitsbereich (in der Abbildung rot markiert) Abb 11. nicht verlassen. Sollte ein Verlassen dieses Bereichs erforderlich sein (z.B. weil Sie ein Zubehörteil montieren wollen), müssen Sie zuerst den Motor ausschalten. In der Regel muss die Fräse zwei- bis dreimal aus verschiedenen Richtungen über einen Bereich geführt werden. Arbeiten Sie nicht in sehr nasser Erde, da sich sonst Schollen bilden, die schwer aufzubrechen sind. Einstellen des Lenkers Nur das Modell TX602 Abb 3. Der Lenkerwinkel lässt sich mit den beiden Handrädern einstellen. Insgesamt sind drei Positionen einstellbar. Für den Transport lässt sich der Lenker nach vorn klappen. Achtung Achten Sie darauf, dass die Bowdenzüge nicht eingeklemmt werden.

Einstellen des Rads bzw. des Tiefenanschlags Abb 12. Während des Betriebs kann es erforderlich sein, die Radgruppe anzuheben, da sie mit dem Tiefenanschlag verbunden ist. Treten Sie dazu auf das Pedal rechts neben den Stützrädern und stellen Sie die benötigte Position ein. Insgesamt stehen drei Positionen zur Auswahl. Mit dem Tiefenanschlag können Sie insgesamt drei Arbeitstiefen einstellen. Je tiefer er in der Erde sitzt, desto tiefer Graben sich die Messer ein und desto langsamer ist der Vortrieb des Gerätes. Durch Einstellen der richtigen Arbeitstiefe können Sie sich die Arbeit erheblich erleichtern. Der Tiefenanschlag sollte immer optimal für die aktuellen Bodenverhältnisse eingestellt sein. Die optimale Arbeitstiefe können Sie durch Ausprobieren ermitteln. Schmierung des Getriebes Das Getriebe ist dauerhaft vom Hersteller geschmierte worden, öffnen Sie niemals das Getriebegehause. Starten und Stoppen des Motors ACHTUNG: Vor dem Einschalten immer den Ölstand kontrollieren! Der Ölfüllstand muss zwischen der Mindest- und der Höchstmarkierung auf dem Ölpeilstab liegen. Verwenden Sie ausschließlich Öl des Typs SAE-30 und Benzin des Typs „Super Bleifrei“ E5). Der Benzintank darf auf keinen Fall überfüllt werden. Achtung: Befinden Sie sich nie in der gestrichelten Zone, wenn Sie den Motor starten! Starten Sie immer den Motor von der gepunkteten Sicherheitszone aus. Siehe Abbildung 9 Start Siehe Abb 10

1. Stellen Sie den Gaszug auf Schnell.

2. Choke auf Schnell stellen. Um Choke zu öffnen. Hebel

ganz nach links schieben. Der Choke wird nicht benötigt, wenn der Motor bereits warm ist.

3. Ziehen Sie am Starterseil, um den Motor zu starten.

Führen Sie anschließend immer das Starterseil manuell zurück in den Motor.

4. Nach Starten des Motors, den Choke schließen und

Gashebel leicht drücken. Stoppen

1. Stellen Sie den Gaszug auf Langsam und lassen Sie

den Motor 30 Sekunden laufen

2. Stellen Sie (im Leerlauf) den Gaszug auf “stop”.

Im Werkzeugkasten unter der Frontplatte lassen sich Dinge aufbewahren. Abb. 8. Im laufenden Betrieb kann der Lenker vibrieren. Sie sollten daher alle 30 Minuten eine Pause machen. Reinigung der Gartenfräse19

Wichtig – Einstellung von Bowdenzügen vor Gebrauch:

1. Starten Sie den Motor von der Gartenfräse und heben

Sie die Messer so an, dass sie den Boden nicht berühren.

2. Betätigen Sie den Kupplungshebel langsam (vorwärts

und rückwärts), um den Punkt zu finden, an dem sich die Messer zu drehen beginnen - und messen Sie dann an diesem Punkt den Abstand zwischen Lenkergriff kante und Kupplungshebel. Siehe Abb. 14+15 Es wird empfohlen, 2 Personen zu sein, um dies durchzuführen. Einer, der den Gartenfräse hält und den Kupplungshebel aktiviert und einer, der den Bowdenzug justiert. Vorwärts: Der Vorwärtsriemen muss zuerst aktiviert werden (die Messer beginnen sich zu drehen), wenn sich der Kupplungsgriff 80 mm über dem Lenkergriff befindet. Dadurch wird verhindert, dass der Riemen auf der Riemenscheibe rutscht. Rückwärts: Erst wenn der Kupplungsgriff sich 30 mm über dem Lenkergriff befindet, sollte der Rückwärtsgang aktiviert werden (die Messer beginnen sich zu drehen), dadurch wird verhindert, dass der Rückwärtsriemen zu straff sitzt und ungewollt aktiviert wird und dadurch warm wird und einlaufen kann. Falls der Riemen mit einem anderen Abstand zwischen Lenkergriff und Kupplungshebel aktiviert wird, muss der vordere und/oder hintere Bowdenzug nachfolgendem Verfahren eingestellt werden: Der Bowdenzug kann sowohl am Kupplungshebel als auch hinter der Riemenabdeckung der Maschine eingestellt werden. Siehe Abb. 16+17. Es spielt keine Rolle, an welcher Stelle es angepasst wird.

1. Lösen Sie die Mutter (A)

2. Stellen Sie die Schraube (B) ein:

- Im Uhrzeigersinn wird das Kabel gelockert (+) - Gegen den Uhrzeigersinn wird das Kabel gespannt (-)

3. Finden Sie die richtige Einstellung, um den empfohlenen

Abstand zwischen Lenkergriff und Kupplungshebel zu erreichen.

4. Ziehen Sie die Mutter (A) fest.

Es wird empfohlen, die oben genannten Punkte nach den ersten 30 Minuten der Anwendung erneut zu überprüfen. Und wieder alle 5 Stunden (sowie vor dem ersten Start jedes Jahr). Dies verlängert die Lebensdauer der Riemen. Reinigung Das Gerät sollte nach Gebrauch gereinigt werden. Spritzen Sie Erde und Schmutz ab und entfernen Sie Grasreste von der Welle. Die Rahmennummer darf nur mit einem feuchten Lappen abgewischt werden, um vorzeitigen Abrieb zu vermeiden. Zur Reinigung keinesfalls einen Hochdruckreiniger verwenden! Ölwechsel Der erste Ölwechsel sollte nach fünf Betriebsstunden erfolgen. Nach diesem ersten Ölwechsel reicht es, einmal jährlich das Öl zu ersetzen.

1. Lassen Sie den Motor fünf Minuten laufen, damit das Öl

warm wird. Warmes Öl fließt besser, wodurch der vollständige Ölwechsel erleichtert wird.

2. Schalten Sie den Motor nach 5 Minuten aus. Ziehen Sie

den Zündkerzenstecker und lösen Sie die Ölablassschraube, um das Öl abzulassen. Stellen Sie rechtzeitig einen Auffangbehälter für das Altöl bereit. Der Behälter muss ausreichendes Fassungsvermögen haben. ACHTUNG: Der Motor darf maximal um 45 Grad nach hinten gekippt werden.

3. Schrauben Sie die Ölablassschraube wieder ein und

füllen Sie neues Öl in den Motor. Ziehen Sie vorher den Ölpeilstab heraus und achten Sie darauf, dass Sie nicht zu viel Öl nachfüllen.

4. Setzen Sie den Zündkerzenstecker wieder ein.

Sie können auch einen Ölwechsel-Pumpensatz verwenden.

1. Saugen Sie das Altöl mit der Spritze durch die

Einfüllöffnung ab. Halten Sie den Schlauch in den Öl sumpf. Entsorgen Sie das Altöl in den Behälter.

2. Füllen Sie frisches Öl des Typs SAE-30 in den Motor.

3. Kontrollieren Sie den Ölstand mit einem Ölpeilstab.

Altöl ist umweltgerecht zu entsorgen. Öl und Ölpumpensatz sind nicht im Lieferumfang enthalten. Luftfilter Bitte inspizieren und reinigen Sie den Luftfilter regelmäßig. Wenn der Filter nicht über einen längeren Zeitraum gereinigt geworden ist, beeinfluss dies der Motorkraft und das Abgas.

1. Reinigen Sie die Luftfilter, bevor es entfernt wird.

2. Vorsichtig die Abdeckung abziehen.

3. Entfernen und überprüfen Sie vorsichtig das Papier

Filter. Mit einer weichen Bürste Pinseln. Wenn das Luftfilter sehr dreckig ist, muss es mit einem neuen ersetzt werden. Achten Sie darauf, dass kein Schmutz in den Ansaugtrakt des Motors kommt.

4. Reinigen Sie, mit Seifenwasser, das schwarze

Schaumstoff-Element auf der rechten Seite.

5. Klemmen Sie das Wasser aus dem Schaum-Element so

dass es trocknen ist. Fügen Sie ein paar Tropfen SAE- 30 Öl auf das Filter. Klemmen Sie das Element noch einmal um das überschüssige Öl heraus zu Drücken. Montieren Sie das Element.

6. Prüfen Sie, ob alle Elemente wieder korrekt angebracht

und geschlossenem ist, wie in der Abbildung gezeigt Wartung der Zündkerze

• Ziehen Sie den Zündkerzenstecker

• Entfernen Sie Schmutz und Rückstände von der Zündkerze mit einer Bürste.

• Lösen Sie die Zündkerze mit einem Zündkerzenschlüssel.

• Kontrollieren Sie die Isolierung.

• Reinigen Sie die Zündkerze mit einer Stahlbürste.

• Messen Sie den Abstand zwischen den Elektroden. Achten Sie dabei darauf, dass die Elektroden nicht beschädigt werden. Der Abstand muss 0,7 bis 0,8 mm betragen.

• Setzen Sie die Zündkerze wieder ein. Eine beschädigte Kerze muss ersetzt werden.

• Setzen Sie den Zündkerzenstecker wieder ein.20

• Wird das Gerät längere Zeit nicht benutzt, sind im Interesse einer langen Lebensdauer die nachstehenden Punkte zu beachten.

• Spritzen Sie Erde und Schmutz ab und entfernen Sie Grasreste von der Welle. Die Rahmennummer darf nur mit einem feuchten Lappen abgewischt werden, um vorzeitigen Abrieb zu vermeiden.

• Zur Reinigung keinesfalls einen Hochdruckreiniger verwenden!

• Wischen Sie das Gerät komplett mit einem feuchten Tuch sauber. Wischen Sie mit einem in Öl getauchten Lappen nach, um Rostansatz zu vermeiden. Das Gerät muss an einem trockenen und sauberen Ort gelagert werden. Fehlersuche Der Motor springt nicht an

1. Kraftstoffeinstellung kontrollieren.

2. Zündkerze prüfen.

3. Alter des Benzins im Tank kontrollieren.

4. Weitere Hinweise zur Fehlersuche sind der separaten

Motoranleitung zu entnehmen. Der Motor läuft nicht gleichmäßig

1. Der Gashebel darf nicht auf Schnell stehen.

2. Alter des Benzins im Tank kontrollieren.

Die Messer drehen sich nicht

1. Messer kontrollieren: Haben sich Steine zwischen die

2. Ggf. sind diese durch Abnehmen der Messer zu

3. Zustand und Führung der Bowdenzüge kontrollieren.

4. Zustand und Führung des Riemens kontrollieren.

5. Einstellung des Riemenspanners kontrollieren.

Die Messer halten nicht automatisch an

1. Motor ausschalten und Händler kontaktieren.

Allgemeine Vorsichtsmaßnahmen

1. Geräuschpegel von mehr als 85 dB(A) sind bei

längerer Dauer gesundheitsschädlich. Tragen Sie bei der Arbeit mit dem Gerät immer einen Gehörschutz.

2. Reduzieren Sie die Motordrehzahl so weit wie

möglich, um den Geräusch- und Schwingungspegel zu senken.

3. Eine weitere Senkung des Geräuschpegels

erreichen Sie, wenn Sie das Gerät nur im Freien betreiben.

4. Der Schwingungspegel lässt sich durch festes

Anfassen des Lenkers reduzieren.

5. Das Gerät ist relativ laut. Arbeiten Sie deshalb nur

tagsüber mit dem Gerät.

6. Tragen Sie enganliegende Arbeitsbekleidung,

robuste Arbeitshandschuhe, einen Gehörschutz sowie Schuhe mit trittsicheren Sohlen und Stahlkappen.

7. Machen Sie alle 2 Stunden eine Pause.

8. Ein abgenutzter Riemen darf nur von einem

autorisierten Händler ersetzt gewartet werden.

Standard-Gewährleistungsbedingungen Die Gewährleistungsfrist beträgt zwei Jahre für private Endanwender in EU-Ländern. Bei kommerzieller Nutzung beträgt die Gewährleistungsfrist nur ein Jahr. Die Gewährleistung deckt Material- und/oder Herstellungsfehler ab. Einschränkungen und Anforderungen Normaler Verschleiß und Austausch von Verschleißteilen fallen NICHT unter die Gewährleistungsregelung. Verschleißteile, die NICHT über einen Zeitraum von mehr als 12 Monaten abgedeckt sind:

• Motorflüssigkeiten (Öl, Benzin)

• Filter Wenn Sie den Motor ohne Öl starten, entstehen irreparable Schäden, die von der Garantie ausgeschlossen sind. Die Gewährleistung erstreckt sich NICHT über Schäden/Mängel hervorgerufen durch:

• Mangelnde Wartung und Instandhaltung

• Strukturelle Veränderungen

• Ungewöhnliche äußere Bedingungen

• Schäden an Karosserie, Mähdeck, Lenker usw.

• Unsachgemäße Verwendung oder Überladung

• Verwendung von falschem Öl, Benzin oder anderen Flüssigkeiten, die den in der Bedienungsanleitung empfohlenen widersprechen.

• Schlechtes oder verunreinigtes Benzin, das die Verunreinigung des Kraftstoffsystems zur Folge hat

• Verwendung von nicht originalen Ersatzteilen.

• Andere Bedingungen, für die Texas nicht verantwortlich gemacht werden kann. Inwieweit es sich bei einem Schaden um einen Garantiefall handelt oder nicht, wird von einer autorisierten Fachwerkstatt entschieden. Ihre Einkaufsquittung gilt als Garantieschein, weshalb sie sorgfältig aufbewahrt werden sollte. BEACHTEN SIE: Beim Kauf von Ersatzteilen oder der Anfrage nach Garantiereparaturen geben Sie bitte immer Jahre, Modell- und Seriennummer an. Sie sind auf dem CE- Etikett auf der Maschine zu finden!

• Wir behalten uns das Recht vor, Bedingungen zu ändern und übernehmen keinerlei Haftung für Druckfehler21

Modell TX611TG TX612TG TX601B TX602B Länge (mm) 1250 1250 1250 1250 Breite (mm) 570-850 570-850 570-850 570-850 Höhe (mm) 1240 1240 1240 1240 Gewicht ohne Kraftstoff (kg) 56,5 59,5 56 58,5 Vorwärtsgänge 1 1 1 1 Rückwärtsgänge 1 1 1 1 Griff Fest Einstellbar Fest Einstellbar Arbeitsbreite 36-85 cm 36-85 cm 36-85 cm 36-85 cm Arbeitstiefe 33 cm 33 cm 33 cm 33 cm Drehgeschwindigkeit (U/min) 110 110 110 110 Fett typ Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP-1 LwA 101dB 101dB 101dB 101dB LpA 83,2 dB 83,2 dB 83,2 dB 83,2 dB

3600rpm Schallleistungspegel der Maschine LWA: 101 LWA: 101 LWA: 101 LWA: 101

Zubehör Seitliche Schutzbleche: Sie sollen verhindern, dass eng stehende Pflanzen (Möhren, Kartoffeln usw.) beim Fräsen mit Erde behäuft werden. Sie leisten auch beim Fräsen entlang von Steinwegen, Wänden oder in weicher Erde gute Dienste. Abb. 25 Vertikutierer: Dient zum Durchlüften des Rasens und entfernt altes Gras und Moos. Der Rasen wächst besser und Moosbildung wird verhindert. Die hintere Halterung ist für die Befestigung erforderlich. Abb. 18, Abb. 30 Schaufeleisen: Dient zum Lockern der Erde und entfernt Unkraut auf Wegen und Eingangsbereichen. Die hintere Halterung ist für die Befestigung erforderlich. Abb. 17 Abb. 30 Egge: Dient zum Lockern der Erde und zur Unkrautentfernung. Die hintere Halterung ist für die Befestigung erforderlich. Abb. 16 Abb. 30 Harke: Dient zum Harken von Wegen und Eingangsbereichen mit losen Steinen (Kies o. Ä.). Die hintere Halterung ist für die Befestigung erforderlich. Abb. 15 Abb. 30 Häufelpflug: Dient zum Pflügen des Bodens für den Anbau von Kartoffeln, Möhren und anderen Hackfrüchten. Die hintere Halterung ist für die Befestigung erforderlich. Abb. 20 Abb. 30 Grabklauen: Finden Verwendung in loser Erde, wenn das Gerät mit Häufelpflug oder Egge statt mit Rädern benutzt wird. Abb. 22 Schneeschaufel: Dient zum Schneeräumen auf festen Untergründen (Pflastersteinen usw.). Lässt sich nach rechts oder links kippen. Die Platte ist für die Befestigung erforderlich. Abb. 24 Abb. 23 Schneeketten: Werden zusammen mit dem Schneeschaufel eingesetzt, um bei glatten Wegen bessere Haftung zu gewährleisten. Abb. 28 Gewichte: Sie sollen dem Gerät bei Betrieb mit Anhänger oder Schneeschaufel bessere Bodenhaftung verleihen. Lassen sich nur zusammen mit den Rädern verwenden. Abb. 26 Abb. 21 Zwischenmesser: Damit lässt sich eine größere Fräsbreite erreichen. Das Gerät läuft ruhiger. In sehr loser Erde leisten sie ebenfalls gute Dienste. Abb. 27 Räder: Werden gebraucht, wenn Geräte (Harke usw.) angebaut werden sollen. Abb. 21 Hintere Halterung: Zur Anbringung von Geräten. Abb. 30
