Тип продукта	Мотокультиватор
Бренд	Texas
Модель	TX611TG
Размеры (Д x Ш x В)	1250 x 570-850 x 1240 мм
Вес	56,5 кг
Двигатель	Texas TG725D, 212 куб. см, 4.0 кВт при 3600 об/мин
Топливо	Бензин E5 неэтилированный
Моторное масло	SAE-30
Рабочая ширина	36-85 см
Рабочая глубина	33 см
Скорость вращения ножей	110 об/мин
Скорости	1 вперед, 1 назад
Рукоятка	Фиксированная
Уровень звуковой мощности (LwA)	101 дБ(A)
Уровень звукового давления (LpA)	83,2 дБ(A)
Вибрация (ah)	4,57 / 3,70 м/с² ±1,5 м/с²
Смазка редуктора	Multifak EP-1 (заправлена на заводе)
Включенные аксессуары	Внутренние/внешние ножи, боковые защиты, бампер, опорный полоз, монтажный крюк, направляющая (в зависимости от модели)
Обслуживание	Замена масла через 5 часов, затем каждый год; очистка воздушного фильтра; обслуживание свечи зажигания
Безопасность	Обязательно использовать обувь с нескользящей подошвой, перчатки, средства защиты слуха; никогда не приближаться к вращающимся частям
Хранение	Очистить и хранить в сухом месте; слить топливо при длительном хранении

Часто задаваемые вопросы - TX611TG Texas

Как завести двигатель мотокультиватора Texas TX611TG?

Убедитесь, что уровень масла в норме, бак содержит неэтилированный бензин E5. Установите дроссельную заслонку на максимум, при необходимости включите воздушную заслонку, затем потяните за шнур стартера. Станьте в зону безопасности (см. рисунок 9). После запуска уменьшите обороты двигателя.

Какое масло использовать для двигателя?

Используйте масло SAE-30. Уровень должен быть между метками MIN и MAX на щупе.

Как отрегулировать глубину обработки?

Используйте педаль справа от опорных колес для регулировки опорного полоза в три положения. Более глубокое погружение полоза увеличивает глубину. Попробуйте разные глубины в зависимости от почвы.

Что делать, если двигатель не запускается?

Проверьте правильность установки пускового рычага, состояние свечи зажигания, наличие свежего бензина. Обратитесь к разделу по устранению неисправностей в инструкции.

Какие аксессуары доступны для этого мотокультиватора?

Скарификатор, борона, грабли, окучник, снегоуборщик, цепи, грузы, промежуточные ножи и т.д. Полный список см. в инструкции.

Как обслуживать воздушный фильтр?

Регулярно очищайте воздушный фильтр. Снимите крышку, очистите бумажный фильтр мягкой щеткой, вымойте поролоновую подушку в мыльной воде, высушите и слегка смажьте маслом SAE-30.

Как часто нужно менять масло?

Первая замена масла должна быть выполнена через 5 часов работы, затем один раз в год. Используйте масло SAE-30.

Как безопасно использовать мотокультиватор?

Носите облегающую одежду, перчатки, средства защиты слуха и обувь с нескользящей подошвой. Никогда не подносите руки к ножам. Соблюдайте безопасное расстояние. Не допускайте присутствия детей или животных.

Как хранить мотокультиватор на длительный срок?

Тщательно очистите мотокультиватор, удалите траву с ножей, слейте бензин из бака, храните в сухом месте. Нанесите масло на металлические поверхности для предотвращения коррозии.

Что делать, если ножи не вращаются?

Проверьте, не заблокировали ли ножи камни, осмотрите тросы и ремень. Убедитесь, что натяжитель ремня отрегулирован правильно. Открепите ножи, чтобы удалить препятствия.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TX611TG Texas

РУС Руководство пользователя

SI Navodila

HR Upute za uporabu

CZ Návod k obsluze

SE Bruksanvisning

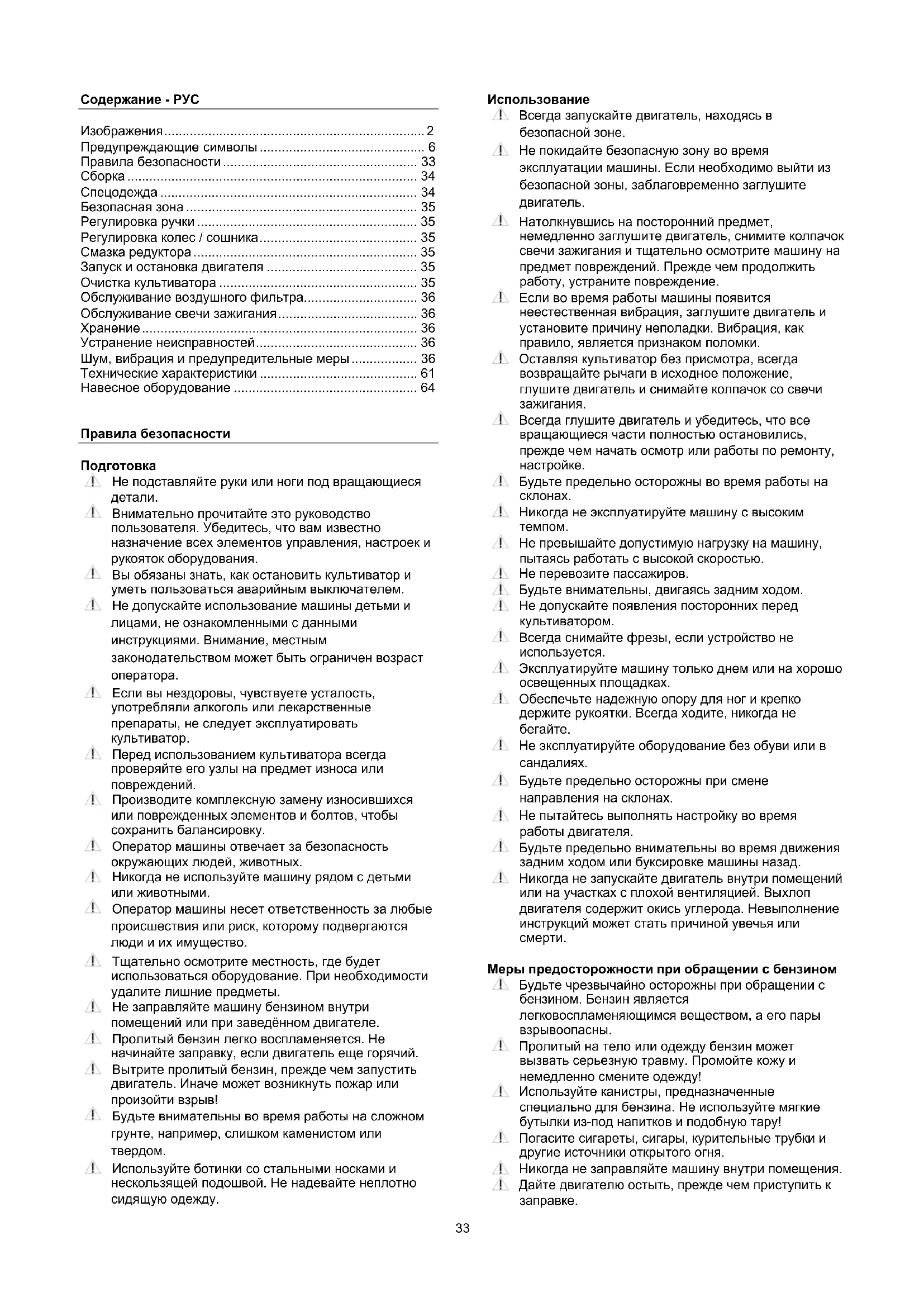

Предупреждающие символы 6

Правила безопасности 33

Сборка 34

Спецодежда 34

Безопасная зона 35

Регулировка ручки 35

Регулировка колес / сошника 35

Смазка редуктора 35

Запуск и остановка двигателя 35

Очистка культиватора 35

Обслуживание воздушного фильтра.... 36

Обслуживание свечи зажигания 36

Хранение 36

Устранение неисправностей 36

Шум, вибрация и предупредительные меры 36

Технические характеристики 61

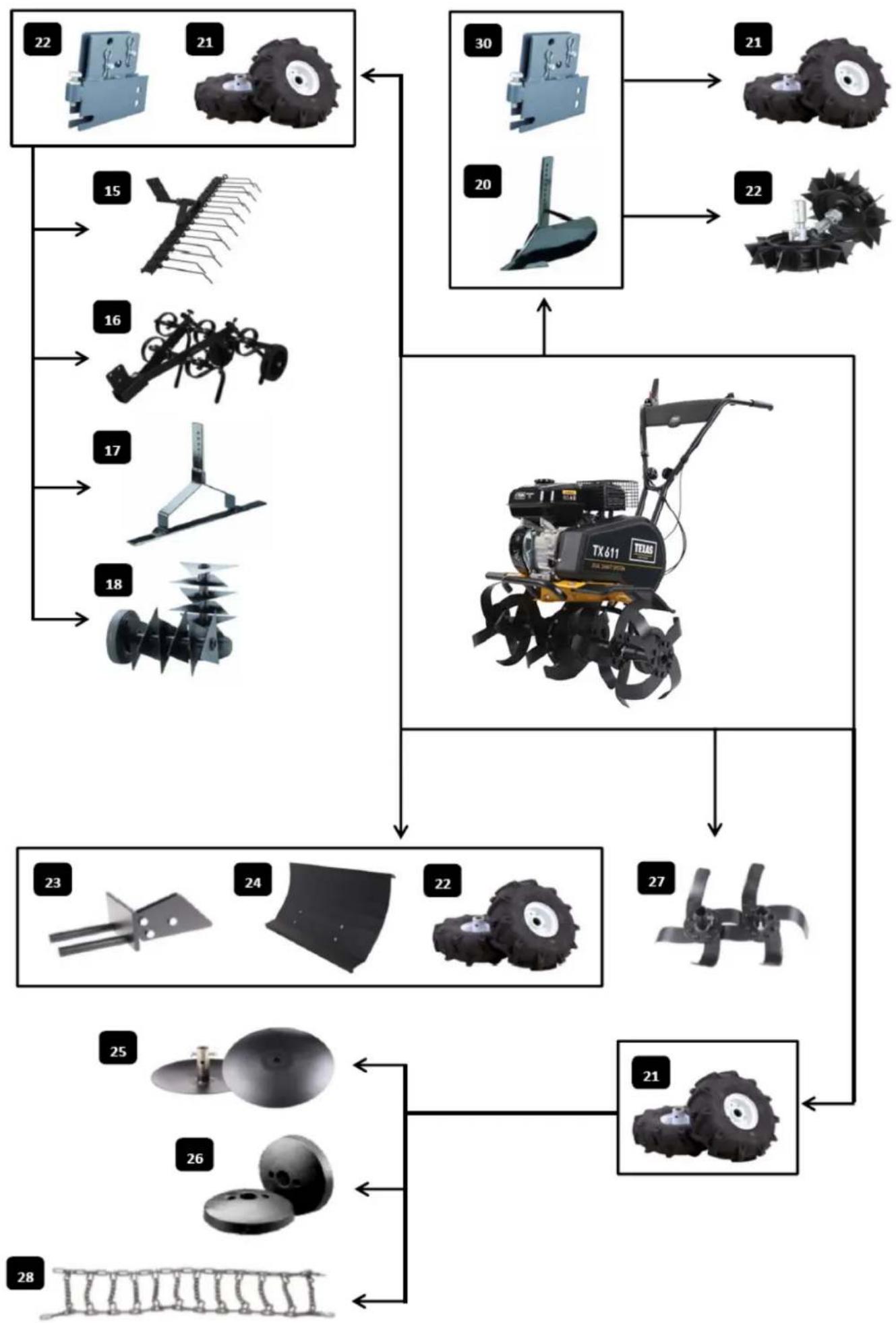

Навесное оборудование 64

Правила безопасности

Подготовка

Не подставляйте руки или ноги под вращающиеся детали.

Внимательно прочитайте это руководство пользователя. Убедитесь, что вам известно назначение всех элементов управления, настроек и рукояток оборудования.

Вы обязаны знать, как остановить культиватор и уметь пользоваться аварийным выключателем.

Не допускайте использование машины детьми и лицами, не ознакомленными с данными инструкциями. Внимание, местным законодательством может быть ограничен возраст оператора.

1. Если вы нездоровы, чувствуете усталость, употребляли алкоголь или лекарственные препараты, не следует эксплуатировать культиватор.

Перед использованием культиватора всегда проверяйте его узлы на предмет износа или повреждений.

Производите комплексную замену износившихся или поврежденных элементов и болтов, чтобы сохранить балансировку.

Оператор машины отвечает за безопасность окружающих людей, животных.

Никогда не используйте машину рядом с детьми или животными.

Оператор машины несет ответственность за любые происшествия или риск, которому подвергаются люди и их имущество.

Тщательно осмотрите местность, где будет использоваться оборудование. При необходимости удалите лишние предметы.

Не заправляйте машину бензином внутри помещений или при заведённом двигателе.

⚠️ Пролитый бензин легко воспламеняется. Не начинайте заправку, если двигатель еще горячий.

1. Вытрите пролитый бензин, прежде чем запустить двигатель. Иначе может возникнуть пожар или произойти взрыв!

2. Будьте внимательны во время работы на сложном грунте, например, слишком каменистом или твердом.

4 Используйте ботинки со стальными носками и нескользящей подошвой. Не надевайте неплотно сидящую одежду.

Использование

⚠ Всегда запускайте двигатель, находясь в безопасной зоне.
Не покидайте безопасную зону во время эксплуатации машины. Если необходимо выйти из безопасной зоны, заблаговременно заглушите двигатель.
Натолкнувшись на посторонний предмет, немедленно заглушите двигатель, снимите колпачок свечи зажигания и тщательно осмотрите машину на предмет повреждений. Прежде чем продолжить работу, устраните повреждение.
4. Если во время работы машины появится неестественная вибрация, заглушите двигатель и установите причину неполадки. Вибрация, как правило, является признаком поломки.
4 Оставляя культиватор без присмотра, всегда возвращайте рычаги в исходное положение, глушите двигатель и снимайте колпачок со свечи зажигания.
4. Всегда глушите двигатель и убедитесь, что все вращающиеся части полностью остановились, прежде чем начать осмотр или работы по ремонту, настройке.
⚠️ Будьте предельно осторожны во время работы на склонах.
⚠ Никогда не эксплуатируйте машину с высоким темпом.
⚠️ Не превышайте допустимую нагрузку на машину, пытаясь работать с высокой скоростью.
⚠️ Не перевозите пассажиров.
⚠️ Будьте внимательны, двигаясь задним ходом.
Не допускайте появления посторонних перед культуратором.
⚠ Всегда снимайте фрезы, если устройство не используется.
⚠ Эксплуатируйте машину только днем или на хорошо освещенных площадках.
⚠ Обеспечьте надежную опору для ног и крепко держите рукоятки. Всегда ходите, никогда не бегайте.
⚠️ Не эксплуатируйте оборудование без обуви или в сандалиях.
⚠️ Будьте предельно осторожны при смене направления на склонах.
Не пытайтесь выполнять настройку во время работы двигателя.
⚠️ Будьте предельно внимательны во время движения задним ходом или буксировке машины назад.
4. Никогда не запускайте двигатель внутри помещений или на участках с плохой вентиляцией. Выхлоп двигателя содержит окись углерода. Невыполнение инструкций может стать причиной увечья или смерти.

Меры предосторожности при обращении с бензином

1. Будьте чрезвычайно осторожны при обращении с бензином. Бензин является легковоспламеняющимся веществом, а его пары взрывоопасны.
   Пролитый на тело или одежду бензин может вызвать серьезную травму. Промойте кожу и немедленно смените одежду!

2. Используйте канистры, предназначенные специально для бензина. Не используйте мягкие бутылки из-под напитков и подобную тару!
   ⚠️ Погасите сигареты, сигары, курительные трубки и другие источники открытого огня.
   ⚠️ Никогда не заправляйте машину внутри помещения.
   ⚠️ Дайте двигателю остыть, прежде чем приступить к заправке.

3. Никогда не заполняйте бензобак доверху – оставьте не менее 2,5 см до нижнего края заливного отверстия, так как бензин может расширяться.
   После заправки убедитесь, что крышка надежно закрыта.
   Никогда не используйте функцию замыкания заправочного пистолета при заправке.
   Не курите во время заправки.

4. Никогда не выполняйте заправку внутри зданий или там, где пары бензина могут вступить в контакт с источником воспламенения.
5. Храните бензин и располагайте двигатель подальше от устройств, паяльных ламп, барбекю, электроприборов, электрического инструмента и т. д.
   ⚠ Если необходимо слить бензин с бензобака, следует делать это на улице.

Обслуживание и хранение

1. При обслуживании и чистке, смене инструментов и перевозке не своим ходом необходимо заглушить двигатель.
   ⚠️ Регулярно проверяйте затяжку всех болтов и гаек. При необходимости затяните повторно.
2. Двигатель должен полностью остыть, прежде чем машина будет поставлена на хранение или накрыта чехлом.
3. Если машина не используется длительное время, ознакомьтесь с инструкциями в этом руководстве пользователя.
   Сохраните или замените предупреждающие и информационные наклейки, если это необходимо.
4. Используйте только оригинальные запчасти и аксессуары. При использовании неоригинальных запчастей или аксессуаров гарантийные обязательства не сохраняются.
   ⚠️ Производите замену неисправных глушителей.

Другие сведения

1. Редуктор поставляется уже заправленным смазкой. Однако, перед каждым использованием следует убедиться, что он хорошо смазан.
   Изначально двигатель не заправлен маслом.
   Элементы управления, установленные на заводе, например трос ручного рычага сцепления, не следует демонтировать или подвергать воздействию окружающей среды.
2. Сливайте бензин только на улице. Бензин является легковоспламеняющимся веществом, а его пары взрывоопасны.
   При транспортировке машины на платформе необходимо надежно её закрепить.
3. Переведите рычаг дроссельной заслонки в положение «стоп» при выключении двигателя и перекройте топливный клапан.

Сборка

Пожалуйста, следуйте инструкциям на рисунке: (Фактическая модель может отличаться от изображения на картинке).

1. Комплект поставки

A. Внутренние фрезы
В. Культиватор с тросами и опорные колеса
С. Фрезы внешние
D. Крылья защитные
E. Руль (только TX602 / TX612)
F. Сошник
G. Бампер
Н. Монтажный кронштейн для руля (только TX602 / TX612)
I. Нижняя ручка x2 (только TX601 / TX611)

J. Руль (только TX601 / TX611)

2. Только для модели TX 601 / TX611

Установить нижнюю часть руля. Используйте прилагаемый комплект креплений и болтов.

Установите руль. Используйте поставляемый комплект для сборки, как показано на рисунке.

1. Только для модели TX 602 / TX612 Установите ручку в кронштейн (1-Н) закрепите барашком.

NB: Убедитесь, что болт проходит через пружину.

1. Установите ручку сцепления, как показано на рисунке.
2. Установите пластиковые крылья с помощью болтов и гаек из комплекта поставки. Обратите внимание, что крылья устанавливаются под металлический кожух.
3. Установите бампер с помощью болтов и гаек из комплекта поставки.
4. Установите фрезы с помощью металлических пальцев и шплинтов.

Установка панели на рукоятках.

Данный раздел относится только к моделям TX602B и TX612TG

Детали для панели на рукоятках показаны и описаны на рис. 13.

A. Пластиковая панель
В. Рукоятки
С. Рычаг управления дросселем
D. Винт для рычага управления дросселем
Е. Отверстие под винт для крепления рукояток

Сборка

Вначале установите рычаг управления дросселем (C) с помощью двух винтов (D) из комплекта поставки сзади панели (A).

Затем надежно прикрепите винтами панель (A) к рукояткам (B), используя отверстия под винты (E) и винты из комплекта поставки, затягиваемые вручную.

Залейте масло в двигатель. Более подробно см. раздел «Замена масла».

Спецодежда

Для работы с культиватором следует надевать плотно прилегающую рабочую одежду, плотно прилегающие рабочие перчатки, средства защиты органов слуха и ботинки с нескользящей подошвой и стальным носком.

Прежде чем запускать культиватор, убедитесь, что он расположен на горизонтальной поверхности и его колеса опущены.
Перед работой очистите рабочую площадь от всех посторонних предметов. Камни, стекло, ветви и т. д. могут повредить культиватор. Проверьте, все ли болты на культиваторе затянуты.
Запустите двигатель согласно инструкциям, приведенным ниже. Держитесь в стороне от движущихся частей культиватора.
Никогда не пытайтесь перемещать культиватор в другом направлении, чем предназначенный для нормальной эксплуатации во время работы двигателя.

Культиватор предназначен для обработки огородов и клумб. Перед эксплуатацией культиватора убедитесь,

что вы ознакомились с этими инструкциями, особенно с процедурами запуска и останова двигателя.

Рис 9: Для использования черной ручки сцепления прежде необходимо активировать рычажок. Перемещая рычажок вправо или влево, а затем активируя черную ручку сцепления, культиватор будет двигаться соответственно вперед или назад.

Будьте внимательны, меняя направление движения. Прежде чем менять направление движения, важно убедиться в отсутствии препятствий. Ни в коем случае не допускайте, чтобы культиватор упирался в стену, дерево или другое неподвижное препятствие.

Безопасная зона

Во время эксплуатации культиватора, когда работает двигатель, не выходите за пределы безопасной зоны, обозначенной красным цветом Рис. 10. Если необходимо выйти за пределы безопасной зоны, например, чтобы закрепить принадлежность, сначала заглушите двигатель.

Обычно, для получения качественного результата, необходимо сделать 2-3 прохода культиватором на обрабатываемом участке земли в различных направлениях. Не культивируйте очень влажную почву, поскольку образуются комки грунта, которые будет трудно разбить.

Регулировка ручки

ТолькоTX602 Рис. 3 Угол руля можно регулировать в одно из трех доступных положений. Во время транспортирования руль можно откинуть вперед. Внимание: убедитесь, что тросы не защемлены.

Регулировка колес / сошника

Во время работы может быть необходимо поднять транспортировочные колеса, так как они связаны с сошником. Нажмите на педаль справа от опорных колес для регулировки колеса / сошника в одну из 3 доступных позиций. Рис 11.

Сошник может быть установлен на 3 разных глубины. Чем глубже он проникает в почву, тем больше глубина обработки и тем медленнее машина будет двигаться вперед. Установка правильной глубины вспашки позволит значительно снизить трудозатраты. Положение сошника всегда должно быть скорректировано с учетом условий обрабатываемого грунта. Рекомендуется опробовать нескольких глубин, чтобы подобрать ту, на которой обработка оптимальна.

Смазка редуктора

Редуктор заправлен смазкой на заводе-изготовителе на весь срок службы.

Запуск и остановка двигателя

Помните: Всегда проверяйте уровень масла перед использованием!

Уровень масла должен всегда находиться в диапазоне от минимальной до максимальной отметки на щупе. Всегда используйте масло SAE-30. Используйте только неэтилированный бензин с октановым числом не ниже 92. Никогда не переполняйте бензобак.

Внимание: Всегда запускайте двигатель, находясь в зоне, отмеченной пунктирными точками см. рис 8.

Запуск двигателя см. рис. 9

1. Установите ручку газа в положение макс.
2. Переместите рычаг воздушной заслонки на двигателе до упора влево.
3. Закрывать воздушную заслонку не требуется, если двигатель горячий.
4. Потяните за шнур стартера, чтобы запустить двигатель. Не бросайте ручку стартера, сопровождайте обратно рукой.
5. Когда двигатель заведётся, установите рычаг газа в положение «малый газ» (Рис.9 А правая часть).

Остановка двигателя

1. Установите рычаг газа в положение «малый газ» и дайте двигателю поработать в течение 30 секунд.
2. После этого переведите рычаг газа в положение Stop.

Используйте бокс на руле для хранения комплекта инструмента. Рис 7.

⚠️ Во время эксплуатации на руле могут возникать вибрации. Поэтому рекомендуется делать перерыв каждые 30 минут.

Очистка культиватора

Следует выполнять очистку культиватора после использования. При помощи садового шланга смойте почву и грязь. Удалите траву и т. п. с вала фрез. Номер на шасси следует прочищать только влажной тканью, в противном случае его можно повредить. Не производите очистку водой под высоким давлением.

Замена масла

В первый раз масло в двигателе необходимо заменить после первых 5 часов эксплуатации, затем менять его один раз в год либо раз в 25 часов в зависимости от того, что наступит ранее.

1. Запустите двигатель на 5 минут, чтобы масло прогрелось. Благодаря этому масло течет легче и производится более полный слив масла.
2. Через 5 минут заглушите двигатель. Снимите колпачок со свечи зажигания. Слейте масло, выкрутив пробку картера. Не забудьте подставить контейнер достаточного объема для слива масла. Обратите внимание: Двигатель должен быть наклонен вперед более чем на 45°.
3. Вкрутите пробку картера на место и залейте новое масло в двигатель. Для этого удалите щуп и залейте рекомендованное количество масла.
4. Установите колпачок свечи зажигания на место.

Также можно использовать набор со шприцем для замены масла. Для этого:

1. Удалите масло через маслоналивное отверстие с помощью шприца. Используйте шланг для введения в картер. Слейте отработанное масло в контейнер.
2. Залейте в двигатель новое масло типа SAE-30.
3. Проверьте уровень масла с помощью щупа.

Помните, что утилизация отработанного масла должна выполняться с соблюдением норм по защите окружающей среды. Масло и набор с масляным шприцем не входят в комплект поставки.

Обслуживание воздушного фильтра

Регулярно проверяйте и очищайте воздушный фильтр. Если фильтр не был очищен или заменен в течение длительного периода времени, это может стать причиной потери мощности двигателя.

1. Очистите место вокруг воздушного фильтра перед снятием.
2. Аккуратно снимите бумажный фильтр с поролоновым предфильтром и проверьте его. Очистите его с помощью мягкой щетки. Если фильтр очень грязный – замените его. Убедитесь, что грязь не попадает внутрь двигателя.
3. Вымойте черный поролоновый элемент в теплой мыльной воде.
4. Дайте ему высохнуть. Поместите несколько капельSAE-30, масла на поролоновый фильтр.
5. Отожмите излишки масла.
6. Соберите фильтр.
7. Убедитесь, что все детали установлены правильно и закройте крышку.

Обслуживание свечи зажигания

• Извлеките свечу зажигания.
• Очистите грязь и налет со свечи зажигания.
• Выкрутите свечу зажигания.
• Проверьте целостность изоляции.
• Очистите свечу проволочной щеткой.
- Измерьте зазор между электродами. Следите за тем, чтобы не повредить электроды. Зазор должен быть 0,7 – 0,8 мм.
- Установите свечу зажигания на место. Если она повреждена, замените ее новой.
• Установите колпачок свечи зажигания на место.

Хранение

• Если ожидается, что культиватор длительное время будет находиться на хранении и не будет использоваться, выполните приведенные ниже указания. Это обеспечит длительный срок службы машины.
• При помощи садового шланга смойте почву и грязь. Удалите траву и т. п. с вала фрез. Номер на шасси следует прочищать только влажной тканью, в противном случае его можно повредить. Не производите очистку водой под высоким давлением. Очистите поверхность культиватора влажной тканью.
  • Для предотвращения коррозии поверхность следует протереть смоченным в масле кусочком ткани.
  • Всегда храните культиватор в сухом и чистом месте.

Устранение неисправностей

Двигатель не запускается

1. Убедитесь, что топливный кран открыт.
2. Осмотрите свечу зажигания.
3. Проверьте, есть ли бензин в баке.
4. Дополнительные инструкции по устранению неисправностей приведены в отдельном руководстве к двигателю.

Двигатель работает неравномерно

1. Убедитесь, что дроссельная заслонка установлена на максимальные обороты.
2. Проверьте достаточное количество свежего бензина в баке.

Фрезы не вращаются

1. Проверьте, нет ли камней, заклинивших фрезы. Отсоедините фрезы и удалите камни.
2. Проверьте, чтобы тросы были в хорошем рабочем состоянии и правильно закреплены.
3. Проверьте, чтобы ремень был в хорошем рабочем состоянии и правильно установлен.
4. Проверьте правильность регулировки натяжного устройства ремня.

Фрезы не останавливаются

1. Заглушите двигатель и свяжитесь с продавцом или сервисным центром.

Шум, вибрация и предупредительные меры

1. Долговременное воздействие шумов, превышающих 85 дБ(А) вредно для слуха. Во время эксплуатации культиватора всегда надевайте защитные наушники.
2. Для снижения уровня вибрации и шума, уменьшите скорость двигателя.
3. Для дополнительного снижения уровня шума используйте культиватор только на открытом воздухе.
4. Чтобы дополнительно уменьшить вибрации, крепко удерживайте руль.
5. Чтобы не тревожить окружающих, следует использовать культиватор только в дневное время.
6. Для работы с культиватором следует всегда надевать плотно прилегающую рабочую одежду, плотно прилегающие рабочие перчатки, средства защиты органов слуха и ботинки с нескользящей подошвой и стальным носком.
7. Делайте 30-минутный перерыв каждые 2 рабочих часа.

TX
Model	TX611TG	TX612TG	TX601B	TX602B
Lungime (mm)	1250	1250	1250	1250
Lătime (mm)	570-850	570-850	570-850	570-850
Inaltime (mm)	1240	1240	1240	1240
Greutate (kg)	56,5	59,5	56	58,5
Trepte de viteză înainte	1	1	1	1
Unelte reverse	1 1	1	1
Mâner	Fix	Reglabil	Fix	Reglabil
Latime de lucru	36-85 cm	36-85 cm	36-85 cm	36-85 cm
Adancime de lucru	33 cm	33 cm	33 cm	33 cm
Viteza de rotație, lame	110	110	110	110
Unsoare de tip	Multifak EP-1	Multifak EP-1	Multifak EP-1	Multifak EP-1
LwA	101dB	101dB	101dB	101dB
LpA	83,2 dB	83,2 dB	83,2 dB	83,2 dB
ah	4.57 / 3.70 m/s ^2 ±1,5 m/s ^2	7.66 / 7.95 m/s ^2 ±1,5 m/s ^2	3.40 / 3.66 m/s ^2 ±1,5 m/s ^2	6.84 / 7.50 m/s ^2 ±1,5 m/s ^2
Motor
Marca	Texas	Texas	B&S	B&S
Model	TG725D	TG725D	XR 950	XR 950
Capacitate	212 CC	212 CC	208 CC	208 CC
Putere maxima	4.0 kW /3600rpm	4.0 kW /3600rpm	4.5 kW /3600rpm	4.5 kW /3600rpm
Nivelul de putere acustică mașinii	LWA: 101	LWA: 101	LWA: 101	LWA: 101
модель	TX611TG	TX612TG	TX601B	TX602B
Длина (мм)	1250	1250	1250	1250
Ширина (мм)	570-850	570-850	570-850	570-850
Высота (мм)	1240	1240	1240	1240
Вес (кг)	56,5	59,5		56
Кол-во передач вперед	1	1	1
Кол-во передач назад	1	1	1
Рукоятка	Нерегулируемая	Регулируемая	Нерегулируемая	Регулируемая
Рабочая ширина (см)	36-85	36-85	36-85
Рабочая глубина (см)	33	33	33
Скорость вращения фрез	110	110	110
Тип смазки редуктора	Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP-1
LwA	101dB		101dB
LpA 83,2 dB 83,2 dB 83,2 dB	83,2 dB
ah	4.57 / 3.70 m/s^2 ± 1,5 m/s^2	7.66 / 7.95 m/s^2 ± 1,5 m/s^2	3.40 / 3.66 m/s^2 ± 1,5 m/s^2	6.84 / 7.50 m/s^2 ± 1,5 m/s^2
LwA
марка	Texas	Texas		B&S
модель	TG725D	TG725D	XR 950	XR 950
Объём двигателя (куб.см.)	212	212	208	208
Номинальная мощность (л.с.)	5,6 при 3600 об/мин	5,6 при 3600 об/мин	См. инструкцию на двигатель	См. инструкцию на двигатель
Максимальная мощность (л.с.)	8	8	См. инструкцию на двигатель	См. инструкцию на двигатель
Уровень шума (дБ)	Lwa: 101	Lwa: 101	Lwa: 101	Lwa: 101

Tehnični podatki

TX
Model	TX611TG	TX612TG	TX601B	TX602B
Dolžina (mm)	1250	1250	1250	1250
Širina (mm)	570-850	570-850	570-850	570-850
Višina (mm)	1240	1240	1240	1240
Teža (kg)	56,5	59,5	56	58,5
Sprednje prestave 1	1	1	1
Vzvratne prestave	1	1	1	1
Ročaj	Fiksni	Nastavljivi	Fiksni	Nastavljivi
Delovna širina	36-85 cm	36-85 cm	36-85 cm	36-85 cm
Delovna globina	33 cm	33 cm	33 cm	33 cm
Hitrost obračanja, rezila	110	110	110	110
Vrsta masti	Multifak EP-1	Multifak EP-1	Multifak EP-1	Multifak EP-1
LwA	101dB	101dB	101dB	101dB
LpA	83,2 dB	83,2 dB	83,2 dB	83,2 dB
ah	4.57 / 3.70 m/s ^2 ±1,5 m/s ^2	7.66 / 7.95 m/s ^2 ±1,5 m/s ^2	3.40 / 3.66 m/s ^2 ±1,5 m/s ^2	6.84 / 7.50 m/s ^2 ±1,5 m/s ^2
Motor
Znamka	Texas	Texas	B&S	B&S
Model	TG725D	TG725D	XR 950	XR 950
Prostornina	212 CC	212 CC	208 CC	208 CC
Maks. moč	4,0 kW /3600rpm	4,0 kW /3600rpm	4,5 kW /3600rpm	4,5 kW /3600rpm
Raven zvočne moči stroja	LWA: 101	LWA: 101	LWA: 101	LWA: 101
Model	TX611TG	TX612TG	TX601B
Dužina (mm) 1250 1250	1250	1250
Širina (mm) 570-850 570-850 570-850	570-850
Visina (mm) 1240 1240	1240	1240
Težina (kg) 56,5 59,5 56 58,5
Mjenjači stupnja prijenosa za naprijed 1	1 1 1
Mjenjači stupnja prijenosa za nazad	1	1	1	1
Ručka	Fiksirano	Prilagodljivo	Fiksirano	Prilagodljivo
Radna širina	36-85 cm	36-85 cm	36-85 cm	36-85 cm
Radna dubina	33 cm	33 cm	33 cm	33 cm
Brzina rotiranja oštrice	110	110	110	110
Vrsta maziva	Multifak EP-1	Multifak EP-1	Multifak EP-1	Multifak EP-1
LwA	101dB	101dB	101dB	101dB
LpA	83,2 dB	83,2 dB	83,2 dB	83,2 dB
ah	4.57 / 3.70 m/s2±1,5 m/s2	7.66 / 7.95 m/s2±1,5 m/s2	3.40 / 3.66 m/s2±1,5 m/s2	6.84 / 7.50 m/s2±1,5 m/s2
Motor
Marka	Texas	Texas	B&S	B&S
Model	TG725D	TG725D	XR 950	XR 950
Kapacitet	212 CC	212 CC	208 CC	208 CC
Maks snaga	4,0 kW /3600rpm	4,0 kW /3600rpm	4,5 kW /3600rpm	4,5 kW /3600rpm
Razina snage zvuka u stroju	Lwa: 101	Lwa: 101	Lwa: 101	Lwa: 101

Technické údaje

TX
Model	TX611TG	TX612TG		TX601B
Délka (mm)	1250 1250	1250	1250
Šířka (mm)	570–850	570–850	570–850	570–850
Výška (mm) 1240 1240 1240	1240
Hmotnost (kg)	56,5 59,5 56 58,5
Převody vpřed	1	1	1	1
Převody vzad	1	1	1	1
Rukojeť	Pevné	Nastavitelný	Pevné	Nastavitelný
Pracovní šíře:	36-85 cm	36-85 cm	36-85 cm	36-85 cm
Pracovní hloubka	33 cm	33 cm	33 cm	33 cm
Rychlost otáčení, nože	110	110	110	110
Typ maziva	Multifak EP-1	Multifak EP-1	Multifak EP-1	Multifak EP-1
LwA	101dB	101dB	101dB	101dB
LpA	83,2 dB	83,2 dB	83,2 dB	83,2 dB
ah	4.57 / 3.70 m/s2±1,5 m/s2	7.66 / 7.95 m/s2±1,5 m/s2	3.40 / 3.66 m/s2±1,5 m/s2	6.84 / 7.50 m/s2±1,5 m/s2
Motor
Značka	Texas	Texas	B&S	B&S
Model	TG725D /TG725D	TG725D /TG725D	XR 950	XR 950
Objem	212 cm3	212 cm3	208 cm3	208 cm3
Max. výkon	4,0 kW /3600 ot./min.	4,0 kW /3600 ot./min.	4,5 kW /3600 ot./min.	4,5 kW /3600 ot./min.
Hladina akustického výkonu stroje	Lwa: 101	Lwa: 101	Lwa: 101	Lwa: 101
Modell	TX611TG		TX612TG
Längd (mm)	1250	1250	1250	1250
Bredd (mm)	570–850	570–850	570–850	570–850
Höjd (mm)	1240	1240	1240	1240
Vikt (kg) 56,5 59,5 56 58,5
Växlar framåt		1	1	1
Växlar bakåt		1	1	1
Styre Fast	Justerbart	Fast	Justerbart
Arbetsbredd	36–85 cm	36–85 cm	36–85 cm	36–85 cm
Arbetsdjup	33 cm	33 cm	33 cm	33 cm
Rotationshastighet knivar (o/min)	110	110	110	110
Fettyp	Multifak EP-1	Multifak EP-1	Multifak EP-1	Multifak EP-1
LwA	101 dB	101 dB	101 dB	101 dB
LpA	83,2 dB	83,2 dB	83,2 dB	83,2 dB
ah	4,57/3,70 m/s ^2 ±1,5 m/s ^2	7,66/7,95 m/s ^2 ±1,5 m/s ^2	3,40/3,66 m/s ^2 ±1,5 m/s ^2	6,84/7,50 m/s ^2 ±1,5 m/s ^2
Motor
Tillverkare	Texas	Texas	B&S	B&S
Modell	TG725D	TG725D	XR 950	XR 950
Kapacitet	212 CC	212 CC	208 CC	208 CC
Max. effekt	4,0 kW/3 600 rpm	4,0 kW/3 600 rpm	4,5 kW/3 600 rpm	4,5 kW/3 600 rpm
Ljudeffektnivå	Lwa: 101	Lwa: 101	Lwa: 101	Lwa: 101

Навесное оборудование

Диски для защиты растений: используются при культивации между разными культурами,например, морковью и картофелем, чтобы предотвратить засыпание их землей. Боковые диски могут также применяться, если культиватор используется на грядке, имеющей ограничитель или расположенной вдоль стены, а также в случае культивирования мягкой почвы.	Рисунок 25
Азратор: используется для аэрации газонов и для создания оптимальных условий для роста травы. Необходима задняя сцепка.	Рисунок 18 / 30
Полольник: используется для разрыхления почвы между культурами и удаления сорняков. Необходима задняя сцепка.	Рисунок 17 / 30
Борона: используется для разрыхления почвы между культурами и удаления сорняков. Необходима задняя сцепка.	Рисунок 16 / 30
Грабли: используются для выгребания камней, травы, листьев. Необходима задняя сцепка.	Рисунок 15 / 30
Окучник: используется для окучивания картофеля, нарезания борозд. Необходима задняя сцепка (для 20а).	Рисунок 20 / 30
Грунтозацепы: Используются вместо пневматических колес, на рыхлом грунте.	Рисунок 22
Отвал: используется для удаления снега. Имеет регулировки рабочих положений. Необходима передняя сцепка.	Рисунок 24 / 23
Цепи противоскольжения: обеспечивают лучшее сцепление пневматических колес с поверхностью.	Рисунок 28
Грузы колесные: используются, для обеспечения лучшего сцепления с поверхностью при работе с прицепом или отвалом. Могут монтироваться только с пневматическими колесами	Рисунок 26 / 21
Дополнительные фрезы: используются для увеличения ширины культивирования. Позволяют культиватору двигаться более устойчиво и могут использоваться на очень рыхлых грунтах.	Рисунок 27
Пневматические колеса: используются вместе с навесным оборудованием.	Рисунок 21
Задняя сцепка: используется для монтажа навесного оборудования	Рисунок 30
Bočni ščitniki: se uporabljajo za obdelovanje med rastlinami, kot so korenje/krompir, da bi se izognili zajemanju rastlin v tleh. Bočni ščitniki se lahko uporabljajo tudi za obdelovanje zemlje ob steni ali kamni stezi ali v mehkih tleh. Številka artikla 91061000100	Slika 25
Prezračevalnik: se uporablja za prezračevanje trate in odstranjevanje stare trave iz travnika. Trava raste močnejše, kar preprečuje rast maha. Za montažo je potreben zadnji nosilec. Številka artikla 91051500100 + 91057000100	Slika 18Slika 30
Potisna lopata: se uporablja za rahljanje tal in s tem odstranjuje plevel na stezah in vhodnih. Za montažo je potreben zadnji nosilec. Številka artikla 91061500100 + 91057000100	Slika 17Slika 30
Brana: se uporablja za rahljanje tal med rastlinami in na tak način odstranje plevel.Za montažo je potreben zadnji nosilec. Številka artikla 91070000100 + 91057000100	Slika 16Slika 30
Grablje: se uporabljajo za grabljenje stez in vhodov z ohlapnimi kamni, npr. prodom. Za montažo je potreben zadnji nosilec. Številka artikla 91062500100 + 91057000100	Slika 15Slika 30
Plug za osipavanje: se uporablja za pluženje tal za krompir, korenje in druge okopavine. Za montažo je potreben zadnji nosilec. Številka artikla 91060500100 + 91057000100	Slika 20Slika 30
Kremplji za izkopavanje: se uporabljajo v rahlih tleh, ko se stroj uporablja s plugom za osipavanje ali grabljami namesto koles. Številka artikla 91060700100	Slika 22
Strgalo za sneg: se uporablja za čiščenje snega s trde podlage, kot so na primer tlakovci. Lahko se nagne na levo ali desno. Za montažo je potrebna plošča. Številka artikla 92000160100 + 91058000100	Slika 24Slika 23
Snežne verige: se uporabljajo skupaj z lopato za sneg, da se pri spolzkih tleh omogoči boljše oprijemanje stroja. Številka artikla 91115000100	Slika 28
Uteži: stroju omogočajo boljšo oprijemljivost, ko dela s prikolico ali strgalom za sneg. Lahko se montirajo le s kolesi. Številka artikla 910101000100	Slika 26Slika 21
Vmesna rezila: Z njimi se doseže večja širina obdelave tal. Stroj dela bolj mirno. V zelo rahli zemlji pokazujejo prav tako dobre značilnosti. Številka artikla 91050700100	Slika 27
Kolesa: se uporabljajo za priklop opreme, kot so grablje. Številka artikla 91053000100	Slika 21
Zadnji nosilec: se uporablja za priklop opreme. Številka artikla 91057000100	Slika 30

Dodaci
