| Typ produktu | Motorový kultivátor |
| Značka | Texas |
| Model | TX611TG |
| Rozměry (D x Š x V) | 1250 x 570-850 x 1240 mm |
| Hmotnost | 56,5 kg |
| Motor | Texas TG725D, 212 cc, 4,0 kW při 3600 ot./min |
| Palivo | Bezolovnatý benzín E5 |
| Motorový olej | SAE-30 |
| Pracovní šířka | 36 až 85 cm |
| Pracovní hloubka | 33 cm |
| Rychlost otáčení nožů | 110 ot./min |
| Rychlosti | 1 vpřed, 1 vzad |
| Rukojeť | Pevná |
| Hladina akustického výkonu (LwA) | 101 dB(A) |
| Hladina akustického tlaku (LpA) | 83,2 dB(A) |
| Vibrace (ah) | 4,57 / 3,70 m/s² ±1,5 m/s² |
| Mazivo převodovky | Multifak EP-1 (mazáno v továrně) |
| Součástí dodávky | Vnitřní/vnější nože, boční kryty, nárazník, hloubková lišta, montážní hák, řídítka (podle modelu) |
| Údržba | Výměna oleje po 5 hodinách a poté každý rok; čištění vzduchového filtru; údržba zapalovací svíčky |
| Bezpečnost | Povinně používejte boty s protiskluzovou podrážkou, rukavice, chrániče sluchu; nikdy se nepřibližujte k rotujícím částem |
| Skladování | Vyčistěte a skladujte na suchém místě; při dlouhodobém skladování vypusťte palivo |
Často kladené otázky - TX611TG Texas
Dotazy uživatelů ohledně TX611TG Texas
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Motokultivátor ve formátu PDF zdarma! Najděte svůj návod TX611TG - Texas a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. TX611TG značky Texas.

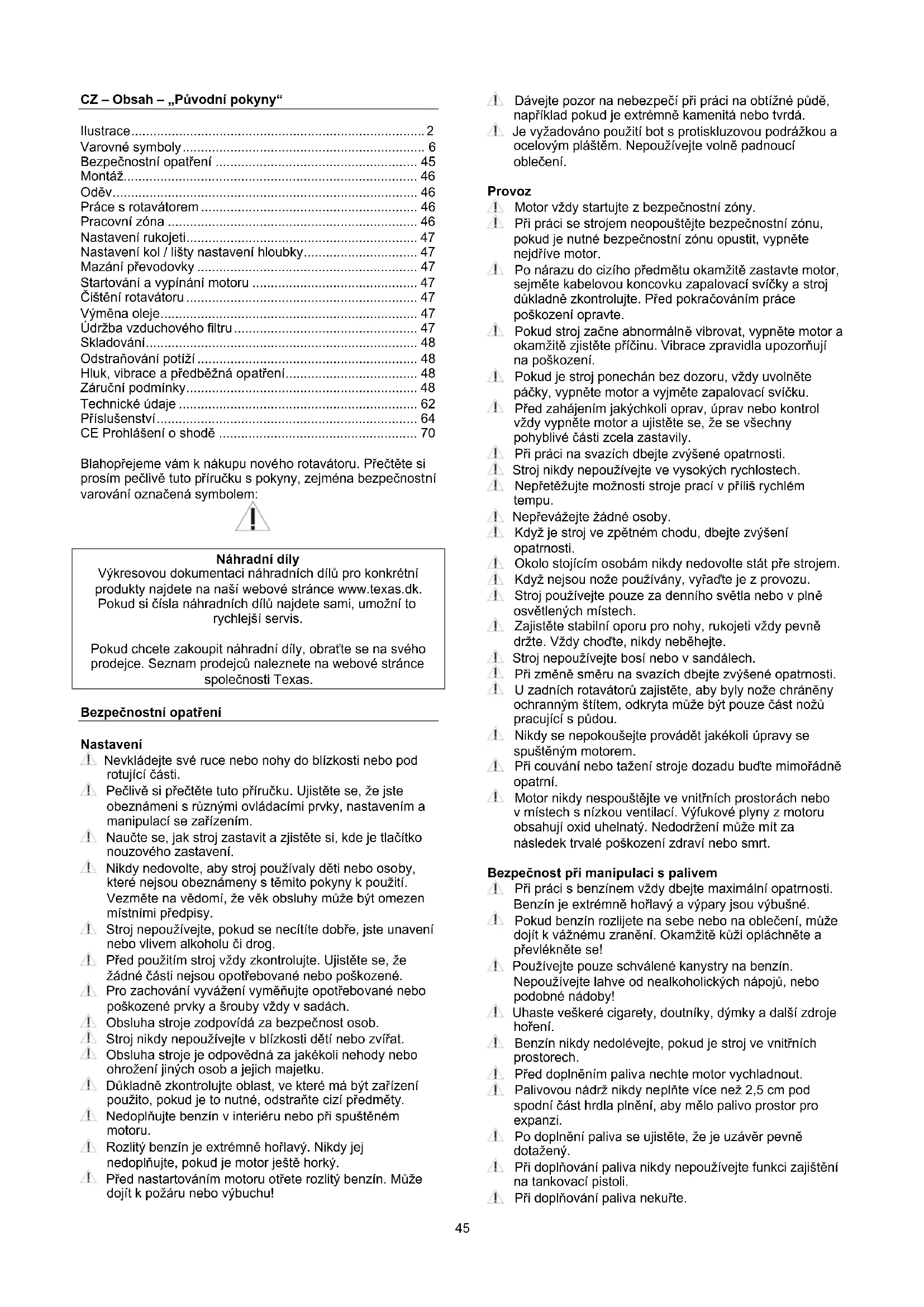

NÁVOD K OBSLUZE TX611TG Texas
CZ – Obsah – „Původní pokyny“
Illustrace....2
Varovné symboly....6
Bezpečnostní opatření 45
Montáž....46
Oděv 46
Práce s rotavátorem 46
Pracovní zóna 46
Nastavení rukojeti.... 47
Nastavení kol / lišty nastavení hloubky.... 47
Mazání převodovky 47
Startování a vypínání motoru 47
Čištění rotavátoru 47
Výměna oleje....47
Údržba vzduchového filtru 47
Skladování.... 48
Odstraňování potíží 48
Hluk, vibrace a předběžná opatření...... 48
Záruční podmínky.... 48
Technické údaje 62
Příslušenství 64
CE Prohlášení o shodě 70
Blahopřejeme vám k nákupu nového rotavátoru. Přečtěte si prosím pečlivě tuto příručku s pokyny, zejména bezpečnostní varování označená symbolem:
Náhradní díly
Výkresovou dokumentaci náhradních dílů pro konkrétní produkty najdete na naší webové stránce www.texas.dk. Pokud si čísla náhradních dílů najdete sami, umožní to rychlejší servis.
Pokud chcete zakoupit náhradní díly, obrat'te se na svého prodejce. Seznam prodejců naleznete na webové stránce společnosti Texas.
Bezpečnostní opatření
Nastavení
⚠ Nevkládejte své ruce nebo nohy do blízkosti nebo pod rotující části.
Pečlivě si přečtěte tuto příručku. Ujistěte se, že jste obeznámeni s různými ovládacími prvky, nastavením a manipulací se zařízením.
⚠️ Naučte se, jak stroj zastavit a zjistěte si, kde je tlačítko nouzového zastavení.
Nikdy nedovolte, aby stroj používaly děti nebo osoby, které nejsou obeznámeny s těmito pokyny k použití. Vezměte na vědomí, že věk obsluhy může být omezen místními předpisy.
⚠ Stroj nepoužívejte, pokud se necítíte dobře, jste unavení nebo vlivem alkoholu či drog.
⚠️ Před použitím stroj vždy zkontrolujte. Ujistěte se, že žádné části nejsou opotřebované nebo poškozené.
Pro zachování vyvážení vyměňujte opotřebované nebo poškozené prvky a šrouby vždy v sadách.
⚠ Obsluha stroje zodpovídá za bezpečnost osob.
⚠ Stroj nikdy nepoužívejte v blízkosti dětí nebo zvířat.
⚠ Obsluha stroje je odpovědná za jakékoli nehody nebo ohrožení jiných osob a jejich majetku.
⚠️ Důkladně zkontrolujte oblast, ve které má být zařízení použito, pokud je to nutné, odstraňte cizí předměty.
Nedoplňujte benzín v interiéru nebo při spuštěném motoru.
Rozlity benzín je extrémně hořlavý. Nikdy jej nedoplňujte, pokud je motor ještě horký.
Před nastartováním motoru otřete rozlity benzín. Může dojít k požáru nebo výbuchu!
Dávejte pozor na nebezpečí při práci na obtížné půdě, například pokud je extrémně kamenitá nebo tvrdá.
Je vyžadováno použití bot s protiskluzovou podrážkou a ocelovým plástěm. Nepoužívejte volně padnoucí oblečení.
Provoz
Motor vždy startujte z bezpečnostní zóny.
Při práci se strojem neopouštějte bezpečnostní zónu, pokud je nutné bezpečnostní zónu opustit, vypněte nejdříve motor.
Po nárazu do cizího předmětu okamžitě zastavte motor, sejměte kabelovou koncovku zapalovací svíčky a stroj důkladně zkontrolujte. Před pokračováním práce poškození opravte.
Pokud stroj začne abnormálně vibrovat, vypněte motor a okamžitě zjistěte příčinu. Vibrace zpravidla upozorňují na poškození.
Pokud je stroj ponechán bez dozoru, vždy uvolněte páčky, vypněte motor a vyjměte zapalovací svíčku.
Před zahájením jakýchkoli oprav, úprav nebo kontrol vždy vypněte motor a ujistěte se, že se všechny pohyblivé části zcela zastavily.
Při práci na svazích dbejte zvýšené opatrnosti.
⚠️ Stroj nikdy nepoužívejte ve vysokých rychlostech.
Nepřetěžujte možnosti stroje prací v příliš rychlém tempu.
Nepřevážejte žádné osoby.
Když je stroj ve zpětném chodu, dbejte zvýšení opatrnosti.
Okolo stojícím osobám nikdy nedovolte stát pře strojem.
Když nejsou nože používány, vyřadte je z provozu.
- Stroj používejte pouze za denního světla nebo v plně osvětlených místech.
⚠ Zajistěte stabilní oporu pro nohy, rukojeti vždy pevně držte. Vždy chodťe, nikdy neběhejte.
Stroj nepoužívejte bosí nebo v sandálech.
Při změně směru na svazích dbejte zvýšené opatrnosti.
U zadních rotavátorů zajistěte, aby byly nože chráněny ochranným štítem, odkryta může být pouze část nožů pracující s půdou.
Nikdy se nepokoušejte provádět jakékoli úpravy se spuštěným motorem.
Při couvání nebo tažení stroje dozadu bud'te mimořádně opatrní.
1 Motor nikdy nespouštějte ve vnitřních prostorách nebo v místech s nízkou ventilací. Výfukové plyny z motoru obsahují oxid uhelnatý. Nedodržení může mít za následek trvalé poškození zdraví nebo smrt.
Bezpečnost při manipulaci s palivem
Při práci s benzínem vždy dbejte maximální opatnosti. Benzín je extrémně hořlavý a výpary jsou výbušné.
Pokud benzín rozlijete na sebe nebo na oblečení, může dojít k vážnému zranění. Okamžitě kůži opláchněte a převlékněte se!
Používejte pouze schválené kanystry na benzín. Nepoužívejte lahve od nealkoholických nápojů, nebo podobné nádoby!
Uhaste veškeré cigarety, doutníky, dýmky a další zdroje hoření.
Benzín nikdy nedolévejte, pokud je stroj ve vnitřních prostorech.
Před doplněním paliva nechte motor vychladnout.
Palivovou nádrž nikdy neplňte více než 2,5 cm pod spodní část hrdla plnění, aby mělo palivo prostor pro expanzi.
Po doplnění paliva se ujistěte, že je uzávěr pevně dotažený.
Při doplňování paliva nikdy nepoužívejte funkci zajištění na tankovací pistoli.
Při doplňování paliva nekuřte.
Palivo nikdy nedoplňujte uvnitř budov nebo tam, kde se mohou benzínové výpary dostat do kontaktu se zdrojem vznícení.
⚠ Benzín a motor uchovávejte z dosahu spotřebičů, kontrolek, grilů, elektrických spotřebičů, elektrického nářadí atd.
⚠ Pokud musíte palivovou nádrž vypustit, provádějte to ve venkovních prostorách.
Údržba a skladování
Při provádění údržby a čištění, při výměně nástrojů a při přepravě, která není prováděna vlastním pohonem, musíte motor vypnout.
⚠ Pravidelně kontrolujte dotažení všech šroubů a matic. V případě potřeby je dotáhněte.
⚠ Pred uskladněním ve vnitřních prostorách a před zakrytím musí motor úplně vychladnout.
⚠ Pokud stroj nebude po určitou dobu používám, postupujte podle pokynů uvedených v této příručce.
⚠ Podle potřeby udržujte v pořádku bezpečnostní štítky a štítky s pokyny.
⚠ Používejte pouze originální náhradní díly nebo příslušenství. Při použití neoriginálních dílů nebo příslušenství pozbude záruka platnosti.
⚠️ Vyměňte vadné tlumiče.
Různé
Ozubená kola jsou dodána předem promazaná. Před každým použitím se však přesvědčte, že jsou dobře namazána.
⚠ Motor není předem naplněn olejem.
Ovládací zařízení instalované výrobcem, jako je lanko spojky umístěné na rukojeti, nesmí být odstraněna nebo odkryta.
Palivovou nádrž vypouštějte pouze venku. Benzín je extrémně hořlavý a výpary jsou výbušné.
⚠️ Při přepravě na valníku, vozíku atd. se ujistěte, že je stroj správně zajištěn.
⚠️ Při vypnutí motoru uberte plyn a zavřete palivový ventil.
Vzhledem k vibracím doporučujeme dělat si každých 30 minut přestávky, aby nedošlo k únavě vašich rukou.
Montáž
Dodržujte prosím kroky na obrázku: (skutečné modely se mohou od uvedeného obrázku lišit)
1. Obsah balení
A. Prodlužovací nože
B. Rotavátor s kabely a nosnými koly
C. Vnější nože
D. Boční kryty
E. Rukojet' (TX602/TX612)
F. Lišta nastavení hloubky
G. Nárazník
H. Montážní držák rukojeti (TX602/TX612)
I. Spodní rukojeť x2 (TX601/TX611)
J. Rukojet' (TX601/TX611)
2. Pouze pro model TX601 / TX611
Namontujte díl spodní rukojeti. Použijte dodané montážní prvky a šrouby.
Namontujte rukojeť. Použijte dodanou montážní soupravu, dle obrázku.
3. Pouze pro model TX602 / TX612
Namontujte rukojeť do držáku (1-H) a dotáhněte ji utahovacím kolečkem.
Poznámka: Přesvědčte se, že šroub prochází pružinou.
- Dle obrázku namontujte páku spojky.
- Pomocí dodaných šroubů a matic namontujte boční kryty. Vezměte prosím na vědomí, že boční kryty musí dosahovat až pod rám konstrukce.
- Pomocí dodaných šroubů a matic namontujte nárazník.
- Pomocí dodaných klínových svorníků a závlaček namontujte nože.
Nasazení panelu na rukojeť
Tato část platí pouze pro modely TX602B a TX612TG Díly panelu na rukojeti jsou vyobrazeny a popsány na obr. 13.
A. Plastový panel
B. Rukojet
C. Plyn
D. Šroub pro připevnění plynu
E. Otvor pro šroub pro připevnění řídítek
Montáž
Nejprve připevněte plyn (C) pomocí dvou přiložených šroubů (D) na zadní část panelu (A).
Potom pevně přišroubujte panel (A) na rukojeť (B) zašroubováním přiložených šroubů do otvorů pro šrouby (E).
Do motoru doplňte olej. Více podrobností se dozvíte v části Výměna oleje.
Oděv
Při práci se strojem noste těsně padnoucí pracovní oděv, odolné pracovní rukavice, ochranu sluchu a protiskluzovou obuv s ocelovou špičkou.
Práce s rotavátorem
⚠ Ujistěte se, že je stroj umístěn na rovném povrchu a že nosná kola jsou přes nastartování spuštěna.
4. Před použitím odstraňte z pracovní oblasti všechny cizí předměty. Kameny, sklo, větve a podobné předměty mohou rotavátor poškodit. Zkontrolujte také, zda jsou na rotavátoru dotaženy šrouby.
Podle níže uvedených pokynů nastartuje motor. Nepřibližujte se k pohyblivých částem stroje.
Když je motor v chodu, nikdy se nepokoušejte přesunout stroj jakýmkoli jiným směrem, než je směr určený k běžné práci.
Rotavátor je určen pro použití v zeleninových zahradách a květinových záhonech. Před použitím stroje se seznamte s těmito pokyny, zejména se startováním a vypínáním motoru.
Obr. 10B: Černou páku lze použit až po stlačení kontrolní pácky. Po naklonění kontrolní pácky doprava nebo doleva a stisknutí černé páky se rotavátor rozjede dopředu nebo dozadu.
Při couvání dávejte pozor. Je důležité, aby byl před couváním prostor bez jakýchkoli překážek. Nikdy s rotavátorem necouvejte proti zdi, stromům nebo jiným pevným překážkám.
Pracovní zóna
Když je stroj používán a motor je spuštěný, neopouštějte pracovní zónu označenou na obr. 11. Pokud musíte nezbytně pracovní zónu opustit, například kvůli výměně příslušenství, nejdříve vypněte motor.
Za normálních okolností je nutné rotavátorem přejet danou část půdy 2–3krát v různých směrech. Nekypřete velmi
mokrou půdu, mohlo by dojít k vytváření velmi velkých hrud hlíny, které by se těžko odstraňovaly.
Nastavení rukojeti
Pouze model TX602: Obr. 3. Úhel rukojeti lze upravit. Pomocí dvou ručních koleček nastavte jednu ze 3 dostupných pozic. Rukojeť lze při přepravě přesunout dopředu. Poznámka: Přesvědčte se, že se nezachytily kabely.
Nastavení kol / lišty nastavení hloubky
Obr. 12. Při provozu může být nezbytné zvednout kola, která jsou připojena k liště nastavení hloubky. Stlačte pedál umístěný napravo od nosných kol a nastavte kola / lištu nastavení hloubky na jednu ze 3 dostupných poloh.
Lištu nastavení hloubky lze nastavit na 3 různé hloubky. Čím hlouběji zasahuje do půdy, tím hlouběji budou nože obdělávat a stroj pojede pomaleji. Nastavení správné hloubky obdělávání významně sníží nezbytné úsilí. Lišta nastavení hloubky musí být vždy nastavena tak, aby vyhovovala terénním podmínkám. Doporučujeme, abyste vyzkoušeli několik hloubek a zjistili, která funguje nejlépe.
Mazání převodovky
Převodovka je trvale promazána již z výroby, nikdy ji neotevírejte.
Startování a vypínání motoru
Nezapomeňte: Pře použitím vždy zkontrolujte hladinu oleje!
Hladina oleje musí vždy být mezi značkami Min. a Max. na měrce oleje. Vždy používejte olej SAE-30. Používejte pouze bezolovnatý E5 benzín. Palivovou nádrž nikdy nepřelévejte.
Varování: Při startování motoru nezůstávejte ve vyčárkované oblasti!
Motor vždy startujte z vytečkované provozní zóny, viz obr. 9.
Startování motoru Viz obr. 10
- Regulátoru plynu na rukojeti nastavte na maximum.
- Sytič nastavte na maximum. Páku sytiče presuňte úplně doleva. Pokud je motor horký, není použití sytiče nutné.
- Motor nastartujte zatažením za startovací kabel. Startovací kabel vkládejte zpět do motoru vždy ručně.
- Po nastartování motoru nastavte sytič na minimum (úplně doprava. Mírně přidejte plyn.
Zastavení motoru
- Nastavte regulátor plynu na „low (nízké)“ a nechte motor běžet po dobu přibližně 30 sekund.
- Když je motor ve volnoběhu, regulátor plynu úplně vypněte.
Pro uchování nářadí používejte kufřík na nářadí umístěný pod čelním krytem. Obr. 8.
V průběhu používání může rukojeť vibrovat. Pokud k tomu dojde, doporučujeme udělat si každé 30 minut přestávku.
Čištění rotavátoru
Rotavátor musí být po použití vyčištěn. Pro omytí hlíny a nečistot použijte zahradní hadici. Odstraňte veškerou trávu, např. z hřídele rotoru. Číslo šasi čistěte pouze navlhčeným hadříkem, aby se zabránilo jeho zbytečnému opotřebení. Pro čištění nepoužívejte vysokotlaké čističe.
Výměna oleje
Ze začátku musí být olej vyměněn po prvních 5 hodinách provozu, poté jednou za rok.
- Nechte motor 5 minut běžet, aby se ohřál olej. To umožní lepší odtok oleje a jeho důkladnější výměnu.
- Po 5 minutách motor vypněte. Odstraňte víčko zapalovací svíčky. Vypustěte olej odšroubováním zátky vypouštění. Nezapomeňte, že olej musíte vypouštět do nádoby s dostatečnou kapacitou. Poznámka: Motor nesmí být nakloněn dozadu ve sklonu přesahujícím 45 stupňů.
- Zašroubujte zátku zpět a nalijte do motoru nový olej. To proved'te odstraněním měrky oleje a nalitím doporučeného množství oleje.
- Namontujte zapalovací svíčku zpět.
Můžete také použít sadu pro vypouštění oleje.
- Pomocí injekční stříkačky nasajte olej přes plnicí hrdlo. Pro přístup do nádrže použijte hadici.
- Použitý olej přelijte do nádoby.
- Motor doplňte novým olejem SAE-30.
- Pomocí měrky zkontrolujte hladinu oleje.
Použitý olej likvidujte bezpečným způsobem. Olej a sada pro vypouštění oleje není součástí dodávky.
Údržba vzduchového filtru
Vzduchový filtr pravidelně kontrolujte a čistěte. Pokud filtr nebude delší dobu čištěn, bude to mít vliv výkon motoru a výfukové plyny.
- Před sundáním vyčistěte okolí filtru vzduchu.
- Opatrně papírový filtr sundejte a zkontrolujte jej. Omeťte jej měkkým kartáčem. Pokud je silně znečištěn, je nutné ho vyměnit. Dávejte pozor, aby se do sání motoru nedostaly žádné nečistoty.
- Černý pěnový prvek na pravé straně omyjte teplou mýdlovou vodou.
- Vodu z pěnového prvku vymačkejte a nechte jej uschnout. Na filtr nakapejte několik kapek pleje SAE-30, abyste jej mírně navlhčili. Opatrně vyždímejte přebytečný olej. Vraťte prvek zpět.
- Zkontrolujte, zda jsou všechny díly jsou správně namontovány a zda je kryt uzavřen podle obrázku.
Údržba zapalovacích svíček
• Odstraňte víčko zapalovací svíčky.
- Setřete ze zapalovací svíčky nečistoty.
• Vyjměte zapalovací svíčku pomocí klíče na svíčky.
- Zkontrolujte, zda je izolace neporušená.
• Vyčistěte zapalovací svíčku pomocí drátěného kartáče.
- Změřte mezeru mezi elektrodami – 0,7–0,8 mm. Zabraňte poškození elektrody.
- Pokud je poškozena, vyměňte ji za novou.
• Namontovat zapalovací svíčku zpět.
• Namontujte víčko zapalovací svíčky zpět.
Skladování
- Pokud předpokládáte, že stroj bude po delší dobu skladován bez použití, postupujte podle následujících pokynů. Tím se zajistí delší životnost stroje.
- Pro omytí hlíny a nečistot použijte zahradní hadici. Odstraňte veškerou trávu, např. z hřídele rotoru. Číslo šasi čistěte pouze navlhčeným hadříkem, aby se zabránilo jeho zbytečnému opotřebení. Pro čištění nepoužívejte vysokotlaké čističe.
- Rotavátor otřete vlhkým hadříkem, aby byly všechny povrchy čisté. Povrchy otřete hadříkem navlhčeným v oleji, aby se zabránilo korozi.
• Stroj vždy skladujte na suchém, čistém místě.
Odstraňování potíží
Motor nestartuje
- Zkontrolujte, zda je regulátor plynu ve správné poloze.
- Zkontrolujte zapalovací svíčku.
- Zjistěte, zda je v nádrži nový benzín.
- Další informace o odstraňování potíží najdete v oddělených pokynech pro motor.
Motor neběží hladce
- Ujistěte se, zda regulátoru plynu není nastaven na maximum.
- Zjistěte, zda je v nádrži nový benzín.
Nože se neotáčejí
- Přesvědčte se, zda nejsou mezi noži zaseknuté kameny.
- Kameny odstraníte sundáním nožů.
- Přesvědčte se, zda jsou kabely v pořádku a správně namontované.
- Přesvědčte se, zda je řemen v pořádku a správně namontovaný.
- Ujistěte se, že je napínám řemenu správně nastaven.
Nože se nechtějí zastavit
- Vypněte motor a kontaktujte prodejce.
Hluk, vibrace a předběžná opatření
- Dlouhodobá vystavení hladinám hluku vyšším než 85 dB (A) jsou škodlivá. Při použití stroje vždy používejte ochranu sluchu.
- Vibrace a hluk snížíte snížením rychlosti motoru.
- Pokud chcete dosáhnout dalšího snížení hladiny hluku, používejte stroj pouze na otevřeném prostoru.
- Vibrace lze dále snížit pevným držením rukojeti.
- Abyste nerušili ostatní, měl by být stroj používán pouze během dne.
- Vždy noste těsně padnoucí pracovní oděv, odolné pracovní rukavice, ochranu sluchu a protiskluzovou obuv s ocelovou špičkou.
- Každé 2 pracovní hodiny si udělejte 30minutovou přestávku.
- Opotřebovaný řemen musí být vyměněn/servisován autorizovaným prodejcem.
Záruční podmínky
V zemích Evropské unie je pro soukromé koncové uživatele záruční doba 2 roky.
Produkty prodávané pro komerční použití mají záruční dobu pouze 1 rok.
Záruka se vztahuje na chyby materiálu a/nebo výrobní chyby.
Omezení a požadavky
Na běžné opotřebení a výměnu opotřebitelných dílů se záruka NEVZTAHUJE.
Opotrebitelné díly, na něž se NEVZTAHUJE záruka delší než 12 měsíců:
- Nože
- Kabely
- Remeny
- Spínače
• Membrány / těsnicí vložky
• Zapalovací svíčky
• Motorové kapaliny (olej, benzín)
• Startovací kabely - Filtry
Pokud nastartujete motor bez přidání oleje, poškodí se a nebude jej možno opravit, a proto se na něj nebude vztahovat záruka.
Záruka se NEVZTAHUJE na škody/závady způsobené:
• Nedostatečným servisem a údržbou.
• Změnami konstrukce.
• Vystavením neobvyklým externím podmínkám.
- Poškozením oplechování, madla, rukojeti, ovládacích prvků atd.
• V případě nesprávného použití nebo přetížení stroje.
- Použitím nesprávného typu oleje, benzínu nebo jiných kapalin, které nejsou v této uživatelské příručce doporučeny.
- Špatným nebo znečištěným benzínem, který zapříčiní kontaminaci palivového systému.
- Použitím neoriginálních náhradních dílů
- Dalšími stavy, za které společnost Texas nemůže nést odpovědnost.
Zda je daný případ reklamací nebo není je u každého jednotlivého případu stanoveno autorizovaným servisním střediskem.
Vaše účtenka je záručním listem, proto ji vždy uchovávejte v bezpečí.
PAMATUJTE: Při nákupu náhradních dílů, jakož i každé žádosti o záruční opravu, musíte uvést číslo modelu, rok a sériové číslo. Najdete jej na CE štítku umístěném na stroji!
* Vyhazujeme si právo podmínky změnit a nepřijímáme žádnou zodpovědnost za tiskové chyby.
| Diskovi za zaštitu: koriste se za kopanje između usjeva, kao što su mrkva/krumpir, radi izbjegavanje pokrivanja usjeva zemljom. Diskovi za zaštitu se također mogu koristiti za kopanje duž zida ili kamene staze, kao i na mekom tlu. Broj artikla: 91061000100 | Slika 25 |
| Skarifikator: koristi se provjetravanje travnjaka i uklanjanja osušene trave s travnjaka. Trava raste zelenija i jača, što sprječava rast lišaja. Za podešavanje je neophodna zadnja konzola. Broj artikla: 91051500100 + 91057000100 | Slika 15 / Slika 30 |
| Željezna motika: koristi se za rastresanje zemlje i time za uklanjanje korova na stazama i ulazima. Za podešavanje je neophodna zadnja konzola. Broj artikla: 91061500100 + 91057000100 | Slika 17 / Slika 30 |
| Drljača: koristi se za rastresanje zemlje između usjeva i time za uklanjanje korova.Za podešavanje je neophodna zadnja konzola. Broj artikla: 91070000100 + 91057000100 | Slika 16 / Slika 30 |
| Grabulje: koriste se za grabuljanje staza i ulaza s rasutim kamenjem, primjerice šljunka. Za podešavanje je neophodna zadnja konzola. Broj artikla: 91062500100 + 91057000100 | Slika 15 / Slika 30 |
| Plug: koristi se za oranje tla za krumpire, mrkvu i druge korjenaste usjeve. Za podešavanje je neophodna zadnja konzola. Broj artikla: 91060500100 + 91057000100 | Slika 20 / Slika 30 |
| Kandže za kopanje: koriste se ako je zemlja rastresita, a stroj treba raditi s plugom ili drljačom umjesto na kotačima. Broj artikla: 91060700100 | Slika 22 |
| Strugač snijega: koristi se za struganje snijega s tvrde površine, kao što su položene ploče na stazama. Može se nagibati nalijevo/nadesno. Za podešavanje je neophodna montažna ploča. Broj artikla: 92000160100 + 91058000100 | Slika 24 / Slika 23 |
| Lanci za snijeg: koriste se s ralicom za snijeg ako je veoma klizavo kako bi stroj bolje prionuo na tlo i stabilnije se kretao. Broj artikla: 91115000100 | Slika 28 |
| Utezi: koriste se da stroju pruže veću stabilnost prilikom rada s prikolicom ili ralicom za snijeg. Mogu se namontirati samo s kotačima. Broj artikla: 910101000100 | Slika 26 Slika 21 |
| Intermedijalne oštrice: koriste se kako bi stroju dale veću širinu kopanja. One također omogućavaju stroju mirniji hod a preimućstvo je što se mogu koristiti na veoma rastresitoj zemlji. Broj artikla: 91050700100 | Slika 27 |
| Kotači: koriste se za montiranje za dodatke, kao što su grabulje. Broj artikla: 91053000100 | Slika 21 |
| Zadnja konzola: koristi se za podešavanje dodataka. Broj artikla: 91057000100 | Slika 30 |
| Boční disky: slouží ke kypření půdy mezi plodinami jako je mrkev/brambory, zabraňují překrytí plodin zeminou. Boční disky lez také použít ke kypření podél stěn, kamenných cest nebo v měkké půdě. Číslo položky 91061000100 | Obr. 25 |
| Skarifikátor: slouží k provzdušnění trávníků a odstranění podkladové uschlé trávy z trávníků. Tráva roste zelenější a silnější, což zabraňuje vytváření mechů. Pro upevnění je nutná zadní konzola. Číslo položky 91051500100 + 91057000100 | Obr. 18Obr. 30 |
| Odplevelovač: slouží k uvolnění půdy a odstranění plevele z cest a průchodů. Pro upevnění je nutná zadní konzola. Číslo položky 91061500100 + 91057000100 | Obr. 17Obr. 30 |
| Plečka: slouží k uvolnění půdy mezi plodinami a odstranění plevelů.Pro upevnění je nutná zadní konzola. Číslo položky 91070000100 + 91057000100 | Obr. 16Obr. 30 |
| Hrábě: slouží k hrabání cest a průchodů s volně loženými kameny, například oblázky. Pro upevnění je nutná zadní konzola. Číslo položky 91062500100 + 91057000100 | Obr. 15Obr. 30 |
| Oborávač: slouží k zarovnávání zeminy u brambor, mrkve a jiných kořenových plodin. Pro upevnění je nutná zadní konzola. Číslo položky 91060500100 + 91057000100 | Obr. 20Obr. 30 |
| Železná kola: používají se na měkké půdě a v případě, že se stroj používá společně s oborávačem nebo hráběmi. Číslo položky 91060700100 | Obr. 22 |
| Sněžný pluh: slouží k odstraňování sněhu z pevných povrchů, například z dlažby. Lze naklonit doleva/doprava. Pro upevnění je nutné připojovací zařízení. Číslo položky 92000160100 + 91058000100 | Obr. 24Obr. 23 |
| Sněžné řetězy: používají se společně se sněžným pluhem, pokud je povrch velmi kluzký, aby stroj získal lepší kontakt se zemí. Číslo položky 91115000100 | Obr. 28 |
| Závaží na kola: slouží k zajištění lepšího kontaktu se zemí při použití přívěsného vozíku nebo sněžného pluhu. Lze přidělat pouze na kola. Číslo položky 910101000100 | Obr. 26Obr. 21 |
| Střední nože: slouží k tomu, aby měl stroj větší šíři kypření. Umožňují také hladší chod stroje a lze je snadno použít na velmi měkké půdě. Číslo položky 91050700100 | Obr. 27 |
| Kola slouží k upevnění příslušenství, například hrábí. Číslo položky 91053000100 | Obr. 21 |
| Zadní konzola: slouží k upevnění příslušenství. Číslo položky 91057000100 | Obr. 30 |
Tillbehör
Er fremstillet i overensstemmelse med fölgende direktiver • Is in compliance with the specifications of the machine directive and subsequent modifications • Steht im Einklang mit den folgenden Richtlinien • Est fabriqué en conformité avec les directives suivantes • Zgodność z wymaganiami dyrektywy maszynowej następujące • In conformitate cu directivele următorul text i • Je v skladu z zahtevami direktive o strojih in poznejših sprememb • Postopek ugotavljanja skladnosti v skladu s Prilogo III / VI • u suglasnosti sa specifikacijama direktive za strojeve i naknadnim izmjenama • je v souladu s požadavky směrnice o strojních zařízeních a následných změn • Är tillverkad i enlighet med följande direktiv • rispetta le seguenti direttive comunitarie e successive modifiche
2006/42/EC - 2014/30/EC
Overensstemmelsesvurdering procedure i henhold til bilag III/VI • Conformity assessment procedure according to Annex III/VI • Konformitätsbewertungsverfahren nach Anhang III/VI • Procédure d'évaluation de la conformité conformément à l'annexe III/VI • Procedura oceny zgodności zgodnie z załącznikiem III/VI • Procedura de evaluare a conformitätii în conformitate cu anexa III / VI • Postupak procjene sukladnosti proveden je prema Aneksu III/IV • Postup posuzování shody v souladu s přílohou III/VI • Överensstämmelsebedömning i enlighet med bilaga III/VI • Procedura di valutazione della conformità secondo l'allegato III/VI
Materiellet er udført i overensstemmelse med følgende standarder • Conforms with the following standards • In Übereinstimmung mit den folgende Standards • Conformément aux normes suivantes • Jest zgodna z następującymi normami • Echipament se face în conformitate cu următoarele standarde • V skladu z naslednjimi standardi • Proizvod je sukladan sa slijedećim standardima • Odpovídá následujícím normám • Utrustningen är tillverkad i enlighet med följande standarder • Conforme con i seguenti standard
EN709: 1997+A4:2009, EN709+A4/AC:2012, EN14982:2009
Measured L_pA 83.2 dBA Guaranteed L_wA 101 dB(A)
TX611TG S/N: 2103024510000 - 2303024599999
TX612TG S/N: 2103024610000 - 2303024699999
TX601B S/N: 2103014210000 - 2303014299999
TX602B S/N: 2103014310000 - 2303014399999
Texas Andreas Petersen A/S
Knullen 22 • DK-5260 Odense S
16.06.2021
Johnny Lolk
Managing Director
Keeper of documentation
Johnny Lolk
