INSTRUKCJA OBSŁUGI WS 6447 TECHNOLINE

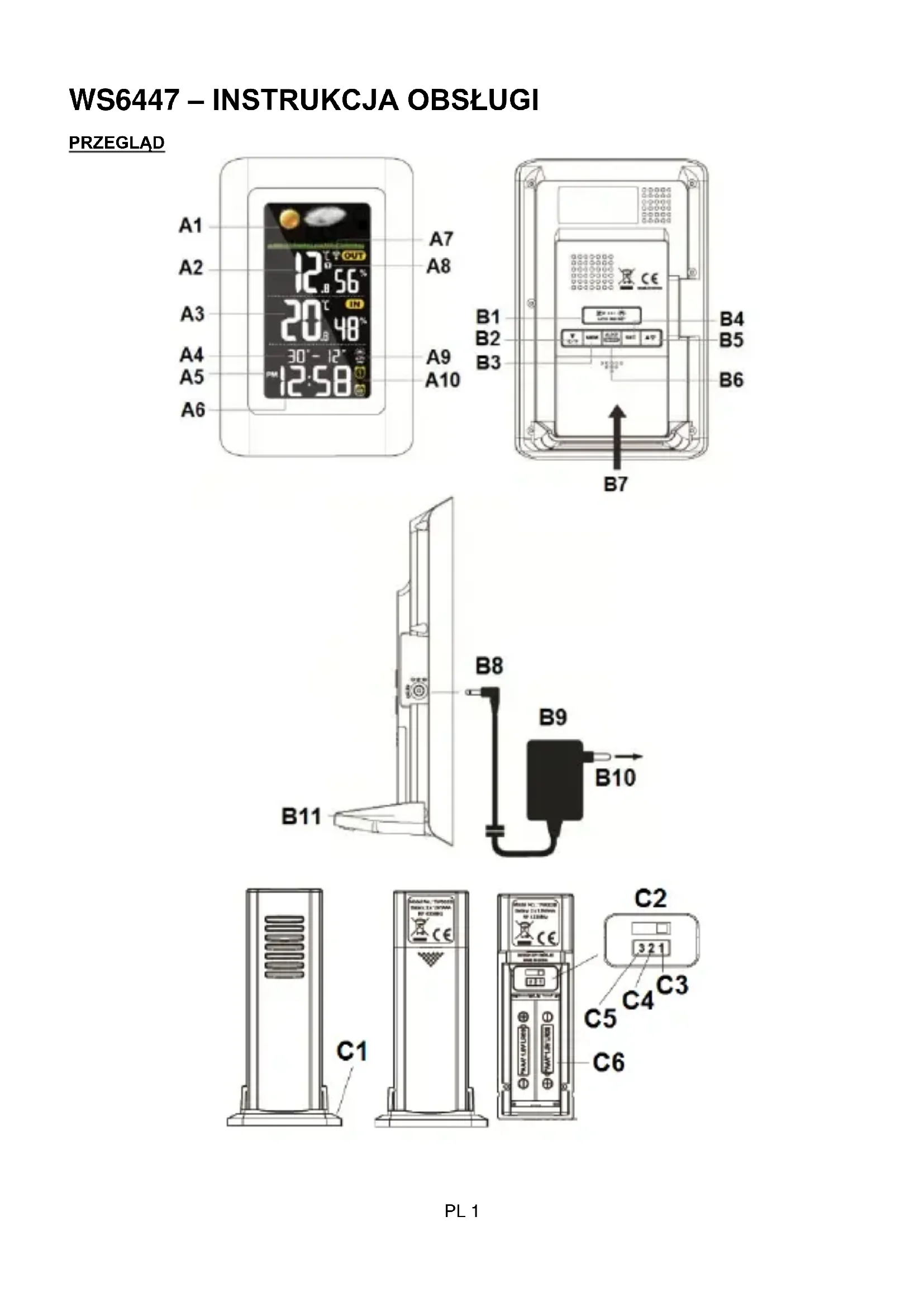

PRZEGLĄDPL 2 Część A – wyświetlacz A1 – prognoza pogody A2 – temperatura/wilgotność na zewnątrz A3 – temperatura/wilgotność wewnątrz A4 – miesiąc i data A5 – ikona PM A6 – czas A7 – ikona RF A8 – kanał czujnika zewnętrznego A9 – automatyczne ściemnianie A10 – ALARM 1/2

Część B – obudowa B1 –- przycisk SNOOZE/AUTO DIMMER B2 – przycisk W DÓŁ/°C/°F B3 – przycisk MEM B4 – przycisk SET B5 – przycisk SENSOR/UP B6 – przycisk ALARM SET/ON- OFF B7 – pokrywa komory baterii – włożyć 3 baterie AAA (brak w zestawie) B8 – podłączyć wtyk zasilania prądem stałym B9 – zasilacz sieciowy B10 – gniazdo ścienne B11 – podstawka/uchwyt Część C – czujnik zewnętrzny C1 – podstawka/uchwyt C2 – wybrany kanał 1 C3 – kanał 1 C4 – kanał 2 C5 – kanał 3 C6 – włożyć 2 baterie AAA (brak w zestawie)

SZYBKA KONFIGURACJA KROK 1 Umieścić zasilacz AC/DC w jakimkolwiek gniazdku zasilania 230V AC. Następnie podłączyć wtyczkę zasilacza z lewej strony urządzenia. Zasilanie stacji pogodowej włączy się ze stałym podświetleniem. KROK 2 Stację pogodową i bezprzewodowy przekaźnik zewnętrzny należy ustawiać blisko siebie. Odsunąć pokrywę baterii z tyłu bezprzewodowego przekaźnika zewnętrznego, następnie włożyć 2 nowe baterie alkaliczne AAA do komory baterii. Upewnić się, że przycisk wybierający kanału jest ustawiony w pozycji 1. Założyć pokrywę baterii. Upewnić się, że pod temperaturą zewnętrzną wyświetlane jest oznaczenie (kanał 1). Aby wybrać kanał 1, nacisnąć /CHANNEL. Stacja pogodowa odbierze sygnał danych z przekaźnika zewnętrznego za kilka sekund. Następnie należy ustawić przekaźnik zewnętrzny w suchym i ocienionym miejscu. KROK 3 Stacja pogodowa wylicza prognozę pogody na podstawie zmian ciśnienia powietrza. Po pierwszym uruchomieniu stacji pogodowej należy odczekać kilka dni, aby stacja zebrała odpowiednią ilość danych, które znacząco poprawią precyzję prognoz. Ręczne ustawienie prognozy pogody może nieco przyspieszyć ten proces. Więcej informacji zamieszczono w sekcji „KONFIGURACJA STACJI POGODOWEJ”.

INSTALOWANIE BATERII ZAPASOWYCH W URZĄDZENIU

Aby doprowadzić zasilanie rezerwowe do stacji pogodowej w przypadku tymczasowej przerwy w zasilaniu, potrzebne są 3 baterie alkaliczne „AAA”.

1. Ustawić urządzenie do dołu na płaskiej powierzchni.

2. Odsunąć i zdjąć pokrywę baterii na spodzie urządzenia.

3. Włożyć 3 baterie alkaliczne „AAA” do komory baterii zgodnie ze wskazaną biegunowością „+” i „-

4. Założyć pokrywę baterii.

5. Uchwyt należy umieścić na dole stacji jako podstawkę.

W razie przerwy w dostawie zasilania baterie zapasowe umożliwią zachowanie wskazania czasu i wszystkich ustawień stacji. Jednokrotne naciśnięcie przycisku spowoduje włączenie podświetlenia na 10 sekund.

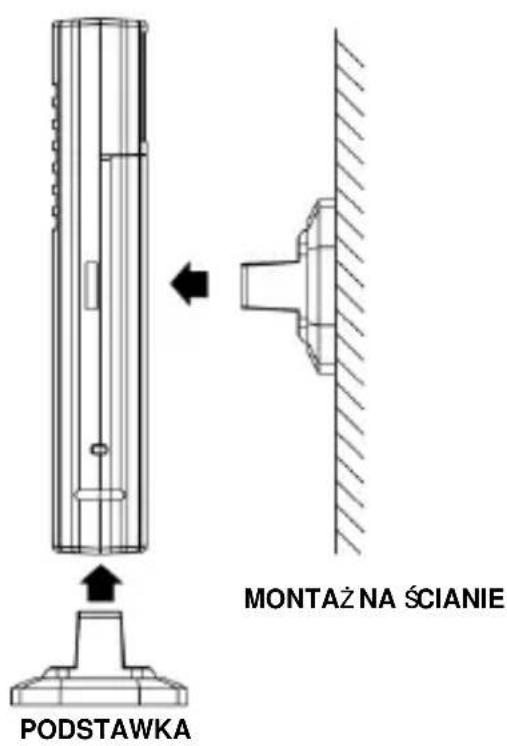

UWAGI: Uchwyt należy zamocować na dole nadajnika zewnętrznego jako podstawę lub z tyłu w celu jego montażu na ścianie. Należy pamiętać, że przekaz przekaźnika zewnętrznego na powietrzu wynosi 50 metrów bez przeszkód. Aktualny zakres przekazu będzie się zmieniał w zależności od tego, co znajduje się na drodze sygnału. Każda przeszkoda (dach, ściany, podłogi, sufity, grube drzewa, itd.) będą zmniejszały zakres sygnału o połowę.

KONFIGURACJA STACJI POGODOWEJ

Konfiguracja ustawień stacji przebiega w następującej kolejności: czas, tryb 12/24 godziny, kalendarz, czas trwania drzemki oraz prognoza pogody.

1. Nacisnąć i przytrzymać przycisk SET do momentu, gdy cyfry godzin zaczną migać. Nacisnąć

lub , aby ustawić godzinę. Naciśnięcie i przytrzymanie / spowoduje przyspieszenie ustawiania.

2. Ponowne naciśnięcie przycisku SET spowoduje miganie cyfr minut. Nacisnąć przycisk lub

, aby ustawić minuty. Naciśnięcie i przytrzymanie / spowoduje przyspieszenie ustawiania.

3. Ponowne naciśnięcie przycisku SET spowoduje zmianę cyfr czasu na wskazanie „24Hr”.

Nacisnąć lub , aby wybrać format czasu „12Hr”. Po wybraniu formatu czasu 12 godz. wyświetli się wskaźnik PM.

4. Ponowne naciśnięcie przycisku SET spowoduje miganie cyfr „2019”. Nacisnąć przycisk lub

5. Ponowne naciśnięcie przycisku SET spowoduje miganie cyfr miesiąca. Nacisnąć przycisk

lub , aby ustawić miesiąc. Stacja Czujnik zewnętrzny

6. Ponowne naciśnięcie przycisku SET spowoduje miganie cyfr daty. Nacisnąć przycisk lub ,

7. Ponowne naciśnięcie przycisku SET spowoduje miganie cyfr „m”, „d” (dzień i miesiąc).

Nacisnąć lub , aby wybrać wyświetlanie daty w formacie miesiąc/dzień („m” i „d”) lub w formacie dzień/miesiąc („d” i „m”).

8. Ponowne naciśnięcie przycisku SET spowoduje miganie wskazania „n05”. Nacisnąć przycisk

lub , aby ustawić czas trwania drzemki w zakresie od 5 do 60 minut.

9. Ponowne naciśnięcie przycisku SET spowoduje miganie ikon pogody. Nacisnąć przycisk /,

aby ustawić prognozę pogody według prognozy podanej w telewizji lub internecie.

10. Jeszcze raz nacisnąć przycisk SET, aby przywrócić zwykły tryb pracy. Jeżeli w ciągu około 10

sekund nie zostanie naciśnięty żaden przycisk, urządzenie samoczynnie powróci do trybu zwykłego.

IKONY PROGNOZY POGODY

Jest sześć możliwych typów ikon pogody, jakie się wyświetlą: SŁONECZNIE

ZACHMURZENIE (PRZEJAŚNIENIA)

Ikona ostrzegająca o mrozie pojawia się, gdy temperatura na zewnątrz mieści się w zakresie od +3°C do 0°CPL 5 Uwagi: Przenoszenie stacji pogodowej z jednego piętra budynku na inne wpływa na dokładność stacji pogodowej, która zawsze powinna pracować na tej samej wysokości. Po przeniesieniu do nowej lokalizacji ustabilizowanie i uzyskanie dokładności zajmuje 12 godzin. Nasza stacja pogodowa przekazuje prognozę pogody na następne 12 godzin. Prognoza może nie zgadzać się z aktualnymi warunkami atmosferycznymi na zewnątrz. USTAWIANIE ALARMU 1 i 2

1. W zwykłym trybie wyświetlania czasu nacisnąć i przytrzymać przycisk AL SET/ON.OFF. Pojawi

się ikona , a cyfry godziny alarmu zaczną migać. Nacisnąć lub , aby ustawić godziny żądanego czasu alarmu.

2. Ponowne naciśnięcie przycisku AL SET/ON.OFF spowoduje miganie cyfr minut alarmu.

Nacisnąć przycisk lub , aby ustawić minuty żądanego czasu alarmu.

3. Ponowne naciśnięcie przycisku AL SET/ON.OFF spowoduje wyświetlenie ikony oraz

miganie cyfr godziny alarmu. Nacisnąć lub , aby ustawić godziny żądanego czasu alarmu.

4. Ponowne naciśnięcie przycisku AL SET/ON.OFF spowoduje miganie cyfr minut alarmu.

Nacisnąć przycisk lub , aby ustawić minuty żądanego czasu alarmu.

5. Ponownie nacisnąć przycisk AL SET/ON.OFF, aby zakończyć konfigurację. Jeżeli w dowolnym

momencie konfiguracji nastąpi przerwa w operacjach na przyciskach trwająca dłużej niż 10 sekund, tryb konfiguracji alarmu zostanie anulowany. WŁĄCZANIE I WYŁĄCZANIE ALARMU CODZIENNEGO

1. W zwykłym trybie wyświetlania czasu nacisnąć przycisk AL SET/ON.OFF, aby włączyć tylko

alarm 1. Na LCD pojawi się ikona .

2. Ponownie nacisnąć przycisk AL SET/ON.OFF, aby włączyć tylko alarm 2. Na LCD pojawi się

3. Ponownie nacisnąć przycisk AL SET/ON.OFF, aby włączyć alarm 1 i 2. Na LCD pojawią się

4. Ponownie nacisnąć przycisk AL SET/ON.OFF, aby wyłączyć alarmy 1 i 2. Z LCD znikną ikony

Kiedy nadejdzie godzina ustawionego czasu alarmu, ze stacji pogodowej rozlegnie się sygnał dźwiękowy pobudki. Odpowiednie ikony lub będą migać.

1. Jednokrotnie nacisnąć , aby chwilowo wyłączyć alarm. Odpowiednia ikona lub

będzie migać. Alarm rozlegnie się ponownie zgodnie z ustawionym czasem drzemki.

2. Gdy wybrzmiewa sygnał alarmu, jednokrotnie nacisnąć AL SET/ON.OFF, aby wyłączyć alarm

danego dnia. Ikona lub przestanie migać, a alarm uruchomi się o tej samej porze następnego dnia. Czas trwania alarmu: 2 minuty KORZYSTANIE ZE ZMIANY JASNOŚCI (HI-LO-OFF) Jeżeli urządzenie wyświetla czas, nacisnąć , aby zmienić ustawienie jasności wyświetlacza ciekłokrystalicznego (wysoka(Hi)/niska(Lo)/wyłączone(Off)). Powyższą czynność można wykonać tylko wtedy, gdy do urządzenia podłączony jest zasilacz sieciowy. WYŚWIETLANIE TEMPERATURY W STOPNIACH °C LUB °F Nacisnąć przycisk /(°C/°F), aby wyświetlić temperaturę w °C lub °F.PL 6

KORZYSTANIE Z PROGRAMOWANEGO ŚCIEMNIANIA PODŚWIETLENIA

1. W zwykłym trybie wyświetlania czasu nacisnąć i przytrzymać przycisk do

momentu pojawienia się ikony oraz migającego wskazania „OFF”. Nacisnąć przycisk lub , aby wybrać opcję „ON” i włączyć funkcję automatycznego ściemniania podświetlenia.

2. Ponownie nacisnąć przycisk , wskazanie „0:00” będzie migać, nacisnąć przycisk

lub , aby ustawić czas rozpoczęcia automatycznego ściemniania.

3. Ponownie nacisnąć przycisk , wskazanie „8 Hr” będzie migać; nacisnąć przycisk

lub , aby ustawić czas automatycznego ściemniania w krokach co 1 godzinę, w zakresie od 1 do 12 godzin.

4. Ponownie nacisnąć przycisk (lub jeżeli przez 10 sekund nie zostanie naciśnięty

żaden przycisk), aby zapisać ustawienia automatycznego ściemniania i powrócić do zwykłego wyświetlania czasu. Ikona będzie nadal wyświetlana. ODCZYT MAKSYMALNEJ I MINIMALNEJ TEMPERATURY ORAZ WILGOTNOŚCI WEWNĄTRZ I

W zwykłym trybie wyświetlania czasu jednokrotnie nacisnąć przycisk MEM, aby wyświetlić maksymalne wartości temperatury zewnętrznej/wewnętrznej i wilgotności. Na wyświetlaczu pojawią się ikony „MAX” . Należy nacisnąć ponownie, aby zobaczyć minimalną temperaturę oraz wilgotność wewnątrz i na zewnątrz. Na wyświetlaczu pojawi się ikona „MIN”. Podczas wyświetlania wartości maksymalnej lub minimalnej, należy nacisnąć i przytrzymać MEM, aby zresetować obydwa odczyty. Rozpocznie się ponowne odczytywanie wartości maksymalnej i minimalnej. UTRATA WARTOŚCI TEMPERATURY NA ZEWNĄTRZ I WILGOTNOŚCI Jeśli cyfry temperatury i wilgotności na zewnątrz wskazują „---”, oznacza to przerwanie lub utratę przekazu bezprzewodowego. Należy nacisnąć i przytrzymać przycisk / CHANNEL, aby rozpocząć wyszukiwanie sygnału z przekaźnika zewnętrznego. Będzie migać . Jeśli temperatura i wilgotność na zewnątrz nadal się nie wyświetla, co może zdarzyć się w przypadku bardzo niskich temperatur, należy spróbować ustawić przekaźnik w innymi miejscu, aż transmisja danych temperatury/wilgotności będzie przebiegała bez zakłóceń. JAK ZSYNCHRONIZOWAĆ STACJĘ POGODOWĄ Z INNYM PRZEKAŹNIKIEM ZEWNĘTRZNYM.

1. Jednokrotnie nacisnąć przycisk / znajdujący się z tyłu stacji pogodowej. Ikona zostanie

wyświetlona obok wskazania temperatury i wilgotności zewnętrznej.

2. Nacisnąć i przytrzymać przycisk / aż ikona zacznie migać. Stacja pogodowa wyszuka

sygnał kolejnego nadajnika zewnętrznego przypisanego do kanału 2.

3. Zsunąć drzwiczki baterii drugiego przekaźnika, przesunąć przełącznik do pozycji środkowej

oznaczonej jako 2, a następnie włożyć dwie baterie AAA do komory baterii, przestrzegając prawidłowej biegunowości +/-. Założyć pokrywę baterii.

4. Temperatura na zewnątrz i wilgotność odczytana na drugim przekaźniku pojawią się w ciągu kilku

sekund na ekranie LCD wraz z ikoną . Jeśli dane nadal nie będą się pojawiać, należy wyjąć i ponownie włożyć baterie do drugiego przekaźnika jeden raz.

5. Aby zsynchronizować stację pogodową z trzecim czujnikiem zewnętrznym, należy powtórzyć te

same kroki wybierając na stacji pogodowej oraz 3 na przełączniku trzeciego przekaźnika.PL 7 AUTOMATYCZNE PRZEWIJANIE TEMPERATURY I WILGOTNOŚCI NA ZEWNĄTRZ RÓŻNYCH

Naciskać przycisk / aż ikona zacznie migać i wyemitowany zostanie krótki sygnał dźwiękowy. Wskazania temperatury i wilgotności zewnętrznej z innych nadajników będą wyświetlane jedno po drugim, przez kilka sekund, w następującej kolejności: , , . Aby wyłączyć automatyczne przewijanie wskazań, jednokrotnie nacisnąć przycisk / , aby powrócić do stałego wyświetlania temperatury i wilgotności z nadajnika . Na wyświetlaczu widoczna będzie ikona . WSKAŹNIK ROZŁADOWANIA BATERII PRZEKAŹNIKA ZEWNĘTRZNEGO Wyświetli się ikona wskazująca niski poziom naładowania baterii przekaźnika zewnętrznego. Konieczna może być wymiana baterii przekaźnika zewnętrznego na nowe. Bardzo niskie temperatury (np. poniżej -10°C) wpływają na obniżenie napięcia w bateriach. Problem Rozwiązanie Wyświetlacz LCD jest pusty

1. Włożyć nowe baterie do stacji pogodowej.

2. Upewnić się, że zasilacz sieciowy jest poprawnie

podłączony do działającego gniazda zasilającego prądem przemiennym.

3. Upewnić się, że wtyczka DC jest prawidłowo podłączona

do stacji pogodowej. Temperatura i wilgotność zewnętrzna nie są wyświetlane

1. Nacisnąć i przytrzymać przycisk / stacji pogodowej,

aby ponownie wyszukać sygnał temperatury zewnętrznej.

2. Nacisnąć i przytrzymać przycisk / , a następnie wyjąć

baterie i włożyć nowe baterie do nadajnika zewnętrznego.

3. Upewnić się, że na stacji pogodowej wybrano prawidłowy

kanał (ustawienie standardowe to – kanał 1).

4. Sprawdzić, czy z prawej strony wskazania temperatury

zewnętrznej widoczna jest ikona niskiego napięcia baterii. Jeśli tak, należy wymienić baterie w przekaźniku zewnętrznym na nowe baterie alkaliczne.

5. Nie są stosowane inne źródła zakłóceń (takie jak monitory

komputerowe, telewizory, słuchawki lub głośniki) na ścieżce sygnału z czujnika zewnętrznego. Sygnał przechodzi po linii prostej; źródło elektryczne obok tej „linii” może spowodować zakłócenia. Temperatura lub wilgotność są niepoprawne

1. Upewnić się, że jednostka główna i przekaźnik zewnętrzny

znajdują się z dala od źródeł ciepła/zimna/bezpośredniego światła słonecznego/deszczu.

SPECYFIKACJA: Zakres temperatury Wewnątrz od +32°F do +122°F (od 0°C do +50°C) (jeśli temperatura jest poza zakresem, na wyświetlaczu pojawia się HH.H/LL.L) Na zewnątrz -25°C do +70°C (w razie przekroczenia zakresu wyświetlone zostanie oznaczenie HH.H/LL.L)PL 8 Zakres wilgotności Wewnątrz 20%–95% Na zewnątrz 20%–95% Stopniowanie temperatury 0,2°F/0,1°C Rozdzielczość RH%

Format czasu 24 godz. Godzina 0:00 Alarm 1 i 2 06:00 Czas trwania alarmu 2 minuty Czas trwania drzemki 5 minut

1. Nie narażać urządzenia na działanie ekstremalnych temperatur, wody lub bezpośredniego

2. Unikać kontaktu z materiałami korodującymi.

3. Nie narażać urządzenia na działanie dużych sił, pyłu lub wilgotności.

4. Nie otwierać tylnej obudowy wewnętrznej ani nie ingerować w żadne komponenty

5. Nie podłączać do żadnego innego zasilacza AC/DC o błędnej specyfikacji lub zasilaniu.

6. Nadajnik zewnętrzny należy umieścić w suchym ocienionym miejscu i chronić go przed

bezpośrednim nasłonecznieniem i deszczem. Środki ostrożności Stacja główna przeznaczona jest wyłącznie do użytku wewnątrz pomieszczeń, a czujnik zewnętrzny powinien być stosowany na zewnątrz. Nie stosować nadmiernej siły i nie potrząsać urządzeniem podczas korzystania. Nie wystawiać jednostki na ekstremalne temperatury, bezpośrednie światło słoneczne, kurz czy wilgoć. Nie zanurzać w wodzie. Unikać kontaktu z materiałami korodującymi. Urządzenia nie wolno utylizować w ogniu, ponieważ może wybuchnąć. Nie otwierać tylnej obudowy wewnętrznej ani nie ingerować w żadne komponenty urządzenia. Ostrzeżenia bezpieczeństwa dotyczące baterii Używać wyłącznie baterii alkalicznych, a nie baterii akumulatorowych. Włożyć baterie prawidłowo, zgodnie z biegunowością (+/-). Zawsze należy wymieniać cały zestaw baterii. Nigdy nie wolno mieszać zużytych i nowych baterii. Zużyte baterie należy natychmiast wymieniać. Wyjmować baterie, jeśli urządzenie nie jest używane. Nie ładować ponownie baterii ani nie wyrzucać ich do ognia, ponieważ mogą eksplodować. Należy upewnić się, że baterie są przechowywane z dala od metalowych obiektów, ponieważ zetknięcie z nimi może spowodować zwarcie. Unikać wystawiania baterii na działanie ekstremalnych temperatur, wilgoć czy światło słoneczne. Baterie należy trzymać w miejscu niedostępnym dla dzieci. Stwarzają one zagrożenie udławienia się.PL 9 Produkt należy używać tylko zgodnie z przeznaczeniem! Zobowiązania według przepisów prawa dotyczących baterii

Stare baterie nie należą do odpadów domowych, ponieważ mogą szkodzić zdrowiu i środowisku. Zużyte baterie można oddać bezpłatnie u swojego sprzedawcy lub w punktach zbiórek. Użytkownik końcowy jest zobowiązany prawem do zwrotu odpowiednich baterii sprzedawcom lub w innych punktach zbiórek!

Zobowiązania według przepisów prawa dotyczących urządzeń elektrycznych

Ten symbol oznacza, że użytkownik musi utylizować urządzenia elektryczne z dala od ogólnych odpadów domowych, kiedy osiągną one koniec okresu eksploatacji. Swoje urządzenie najlepiej jest oddać w lokalnym punkcie zbiórki odpadów lub centrum recyklingu. Dotyczy to wszystkich państw Unii Europejskiej oraz innych państw europejskich, w których obowiązuje system zbierania odpadów segregowanych.
